2004 BMW MOTORRAD K 1200 R Betriebsanleitung (in German)

115Übersicht

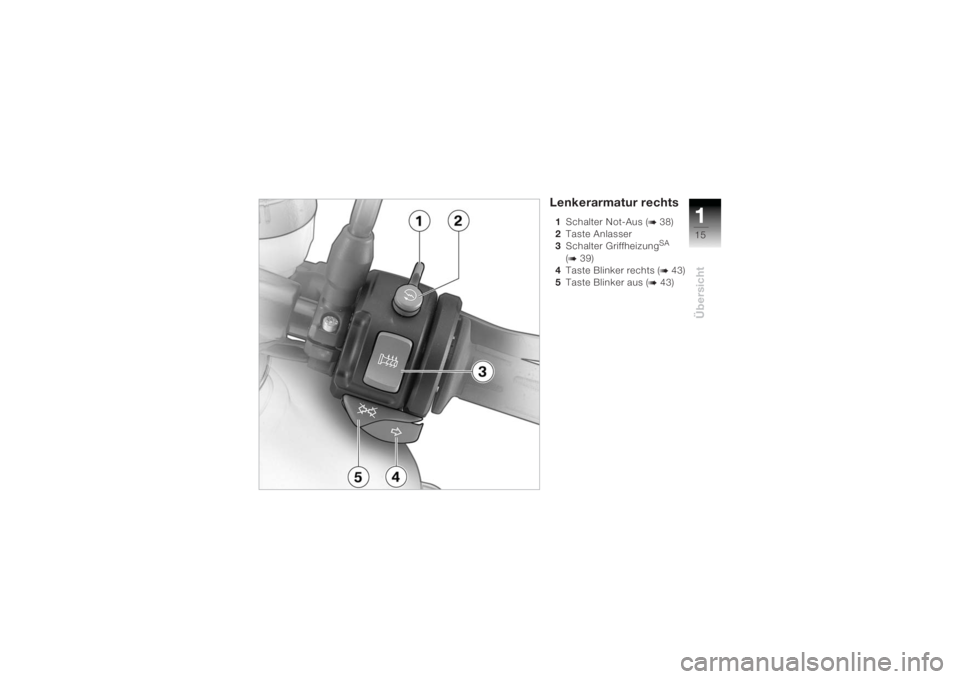

Lenkerarmatur rechts1Schalter Not-Aus (
b 38)
2 Taste Anlasser
3 Schalter GriffheizungSA
(
b 39)
4 Taste Blinker rechts (
b 43)
5 Taste Blinker aus (
b 43)

Übersicht116
Instrumenten-
kombination1Geschwindigkeitsmesser
2 Drehzahlmesser
3 Warn- und Kontroll-
leuchten (
b 20)
4 Multifunktionsdisplay
(
b 20)
5 Kontrollleuchte DWA
SA

und Sensor Beleuchtung
Instrumentenkombination
6 Einstellung Uhr (
b 39)
Die Beleuchtung der In-
strumentenkombination
ist mit einer automatischen
Tag- und Nachtumschaltung
ausgestattet. c

117Übersicht

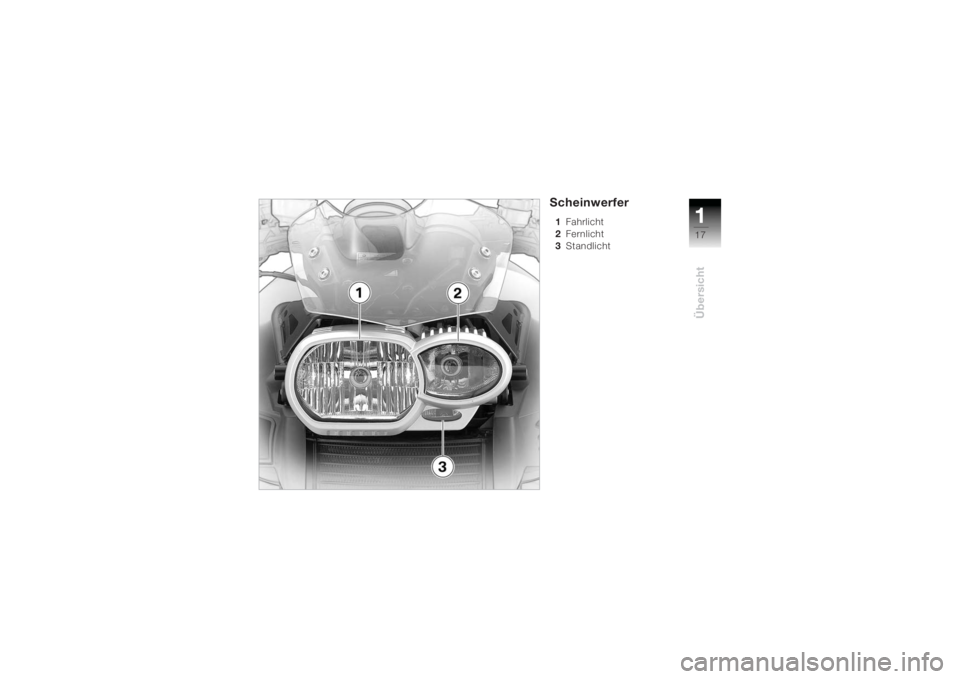

Scheinwerfer1Fahrlicht
2 Fernlicht
3 Standlicht

Übersicht118

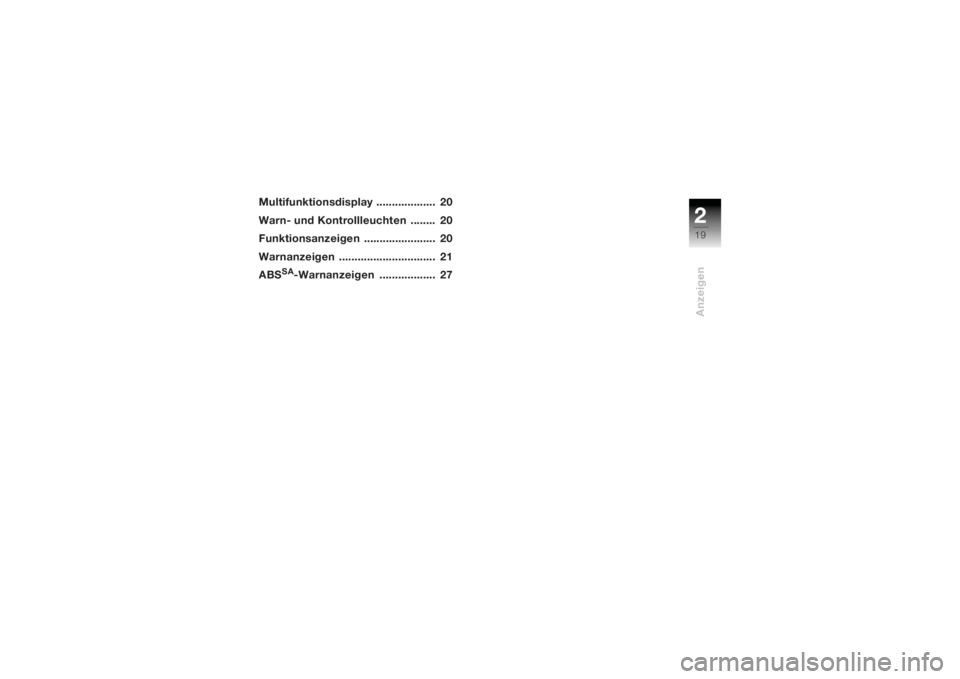

219Anzeigen
Multifunktionsdisplay ................... 20
Warn- und Kontrollleuchten ........ 20
Funktionsanzeigen ....................... 20
Warnanzeigen ............................... 21
ABS
SA
-Warnanzeigen .................. 27
Anzeigen

Anzeigen220

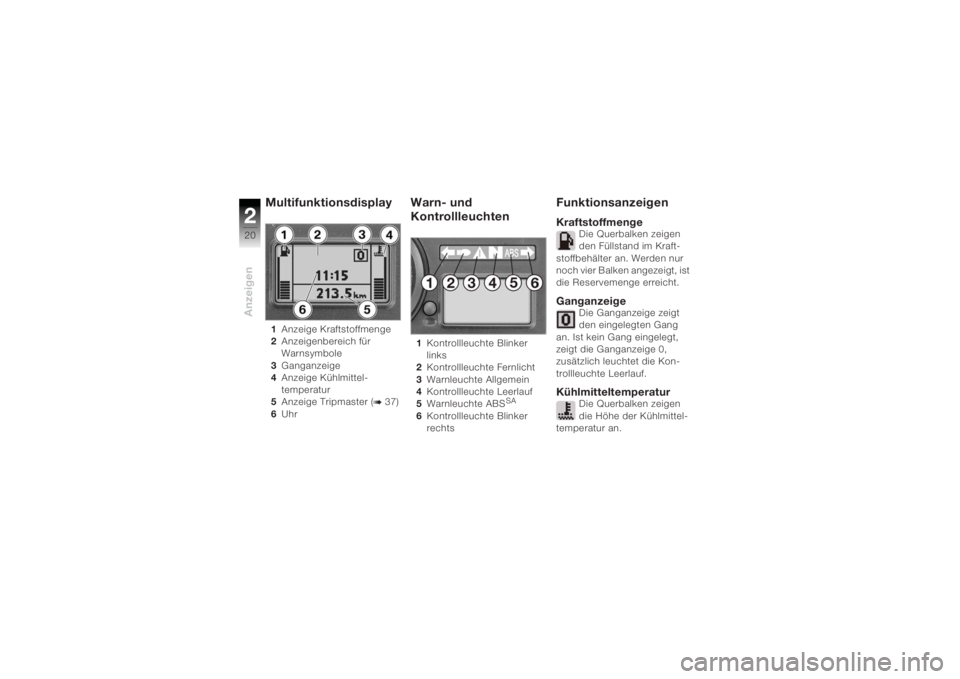

Multifunktionsdisplay 1Anzeige Kraftstoffmenge
2 Anzeigenbereich für
Warnsymbole
3 Ganganzeige
4 Anzeige Kühlmittel-
temperatur
5 Anzeige Tripmaster (
b 37)
6 Uhr
Warn- und
Kontrollleuchten1Kontrollleuchte Blinker
links
2 Kontrollleuchte Fernlicht
3 Warnleuchte Allgemein
4 Kontrollleuchte Leerlauf
5 Warnleuchte ABS
SA
6Kontrollleuchte Blinker
rechts
FunktionsanzeigenKraftstoffmenge
Die Querbalken zeigen
den Füllstand im Kraft-
stoffbehälter an. Werden nur
noch vier Balken angezeigt, ist
die Reservemenge erreicht.
Ganganzeige
Die Ganganzeige zeigt
den eingelegten Gang
an. Ist kein Gang eingelegt,
zeigt die Ganganzeige 0,
zusätzlich leuchtet die Kon-
trollleuchte Leerlauf.
Kühlmitteltemperatur
Die Querbalken zeigen
die Höhe der Kühlmittel-
temperatur an.

221Anzeigen

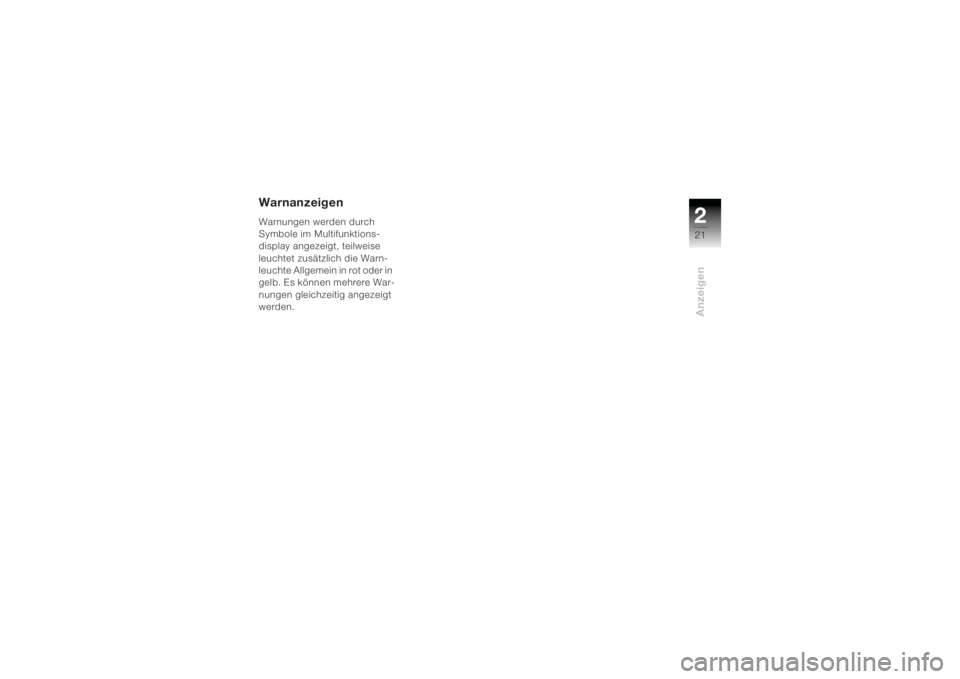

WarnanzeigenWarnungen werden durch
Symbole im Multifunktions-
display angezeigt, teilweise
leuchtet zusätzlich die Warn-
leuchte Allgemein in rot oder in
gelb. Es können mehrere War-
nungen gleichzeitig angezeigt
werden.

Anzeigen222

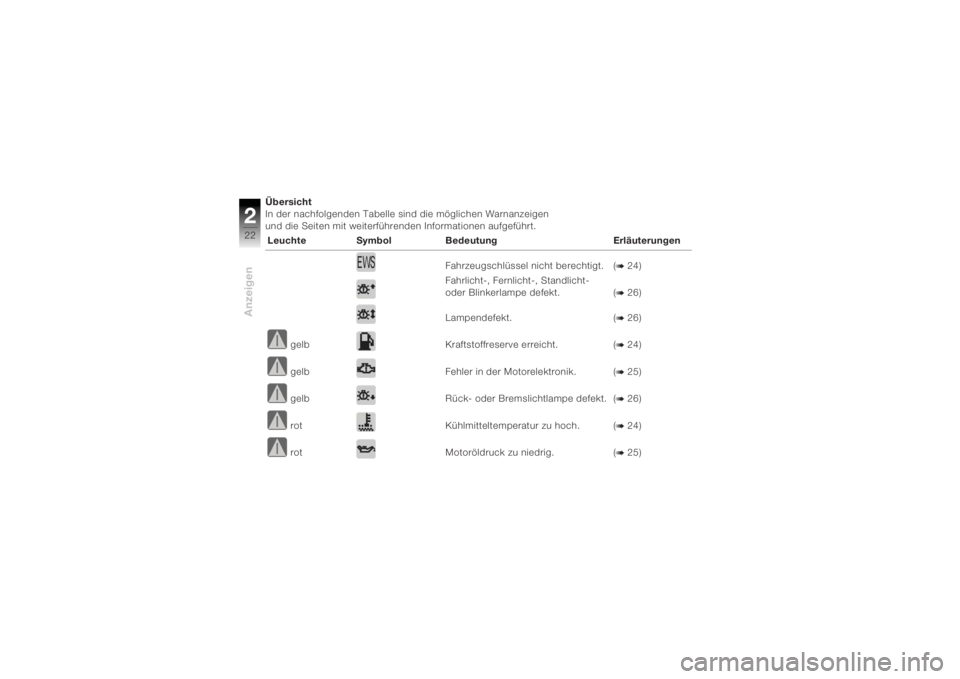

Übersicht
In der nachfolgenden Tabelle sind die möglichen Warnanzeigen
und die Seiten mit weiterführenden Informationen aufgeführt.
Leuchte Symbol Bedeutung Erläuterungen
Fahrzeugschlüssel nicht berechtigt. (
b 24)
Fahrlicht-, Fernlicht-, Standlicht-
oder Blinkerlampe defekt. (b 26)
Lampendefekt. (b 26)
gelb Kraftstoffreserve erreicht. (b 24)
gelb Fehler in der Motorelektronik. (b 25)
gelb Rück- oder Bremslichtlampe defekt. (b 26)
rot Kühlmitteltemperatur zu hoch. (b 24)
rot Motoröldruck zu niedrig. (b 25)
