2004 BMW MOTORRAD K 1200 R Betriebsanleitung (in German)

17Übersicht
Gesamtansicht links ....................... 9
Gesamtansicht rechts .................. 11
Unter der Sitzbank ....................... 13
Lenkerarmatur links ..................... 14
Lenkerarmatur rechts .................. 15
Instrumentenkombination ........... 16
Scheinwerfer ................................ 17
Übersicht

Übersicht18

19Übersicht

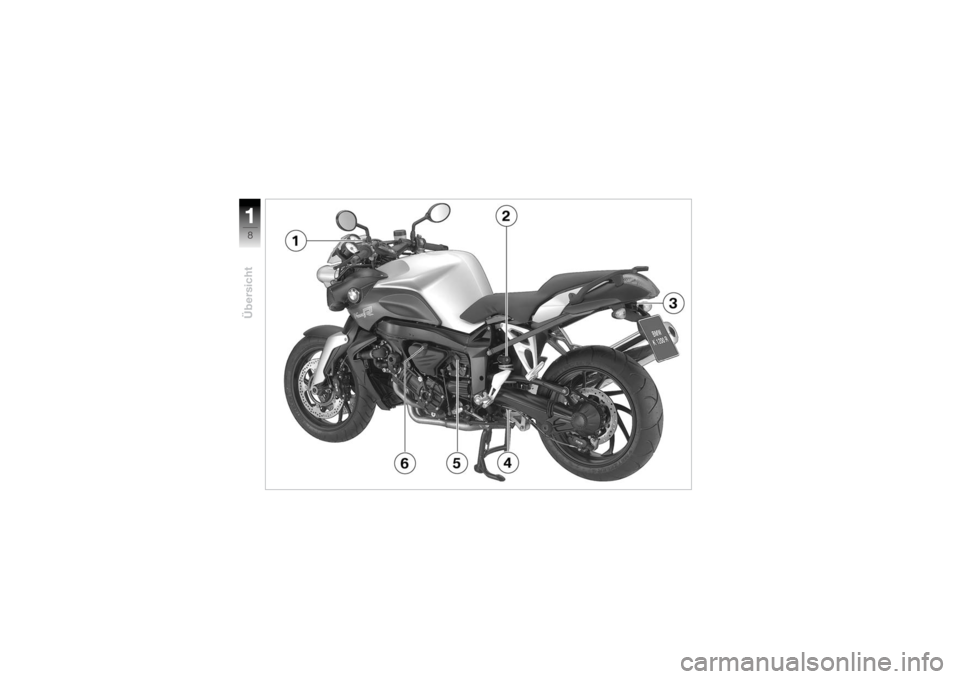

Gesamtansicht links1Kupplungsflüssigkeits-
behälter (
b 96)
2 Einstellung Federvorspan-
nung hinten (b 47)
3 Sitzbankschloss (b 43)
unterhalb Rücklicht
4 Einstellung Dämpfer hinten
(
b 48)
5 Steckdose (
b 80)
6 Einfüllöffnung Kühlmittel
(
b 92)

Übersicht110

111Übersicht

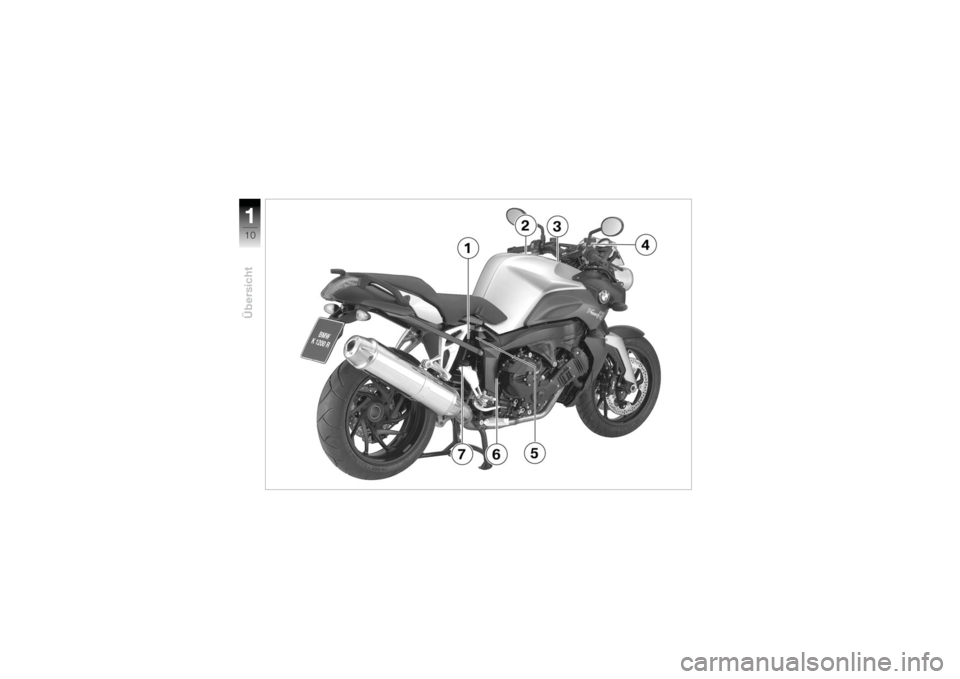

Gesamtansicht rechts1Anzeige Motorölstand
(
b 89)
2 Einfüllöffnung Kraftstoff-
behälter
3 Batteriefach (
b 116)
4 Bremsflüssigkeitsbehälter
vorn (
b 95)
5 Typenschild
6 Fahrgestellnummer
7 Bremsflüssigkeitsbehälter
hinten (b 95)

Übersicht112

113Übersicht

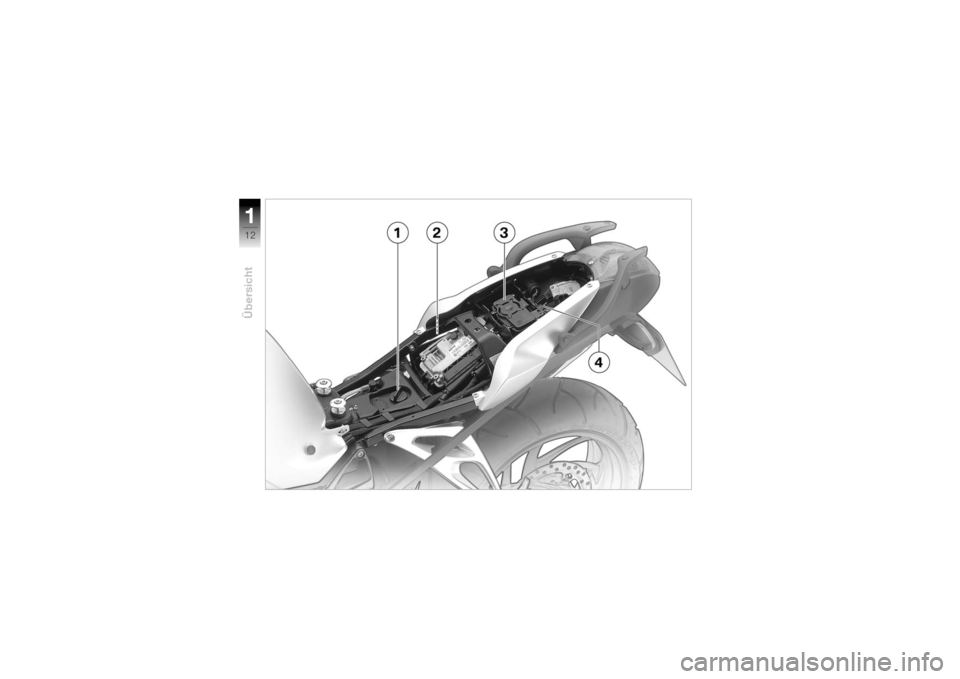

Unter der Sitzbank1Einfüllöffnung Motoröl
(
b 91)
2 Bordwerkzeug (
b 89)
3 Diebstahlwarnanlage
SA
4 Helmhalter (
b 45)

Übersicht114
Lenkerarmatur links1Taste Tripmaster (
b 37)
2 Taste Warnblinkanlage
(
b 36)
3 Taste ESA
SA (b 49)
4 Taste Hupe
5 Taste Blinker links (
b 43)
6 Schalter Fernlicht und
Lichthupe (
b 42)
