PRAKTICKÉ INFORMÁCIE149
Poistka č. Intenzita
Funkcie
9 30 A Elektrické ovládanie predných okien - Impulzné elektrické ovládania predných okien (s
bezimpulzným otváraním nie je kompatibilné) - Slnenčná clona panoramatickej strechy.
10 15 A Diagnostická zástrčka - Zástrčka 12 V vzadu - Ťažné zariadenie.
11 20 A Autorádio - Viacúčelový displej - Ovládače pri volante - Automatická prevodovka.
12 10 A Pravé predné a pravé zadné parkovacie svetlo, Osvetlenie ŠPZ a ťažného zariadenia -
Osvetlenie vypínačov centrálne zamykanie/ alarm/ núdzová výstražná signalizácia -
Osvetlenie panelu klimatizácia/ popolník - Osvetlenie vypínačov vyhrievania sedadiel/
automatickej prevodovky - Zapaľovač.
14 30 A Ovládanie otvárania / zatvárania vozidla - Ovládanie superuzamykania.
15 30 A Elektrické impulzné ovládanie zadných okien.
16 10 A Riadiaca jednotka motora - Alarm - Filter na pevné častice - Ovládače pri volante - Airbagy.
17 10 A Pravé brzdové svetlo - tretie brzdové svetlo.
18 10 A Diagnostická zástrčka - Ovládače pri volante - Elektrochrómové spätné zrkadlo -
Kontaktné spínače brzdového systému a spojky - Spínač hladiny vody - Druhý brzdový spínač.
19 30 A Shunt PARC.
22 10 A Ľavé predné a ľavé zadné parkovacie svetlo, Osvetlenie ŠPZ a ťažného zariadenia.
23 15 A Siréna alarmu - Zariadenia priestorovej ochrany interiéru (alarm).
24 15 A Združený prístroj - Autorádio - Viacúčelové displeje - Klimatizácia. Pomoc pri parkovaní.
26 30 A Vyhrievanie zadného skla.

14-04-2003
VÝMENA RAMIENKA STIERAČA
Uvedenie do polohy údržba
ramienok stieračov Zapnite ovládač stieračov v
časovom úseku menej ako jedna
minúta po vypnutí zapaľovania a
stierače sa uvedú do polohy v
strede čelného skla (servisnápoloha).
Výmena ramienka Nadvihnite rameno stierača,
odistite a uvoľnite ramienko stie-rača.
Nasaďte nové ramienko stierača
a rameno dajte do pôvodnej
polohy.
Upozornenie: kratšie ramienko sa
montuje na pravý stierač vozidla.
Stierače uvediete z polohy servis-
nej do polohy štandardnej zap-
nutím ovládača stieračov. FUNKCIA EKONOMICKÝ REŽIM
Po vypnutí motora sú určité funkcie
(stierače čelného skla, elektrické
ovládanie okien, stropné osvetlenie,
autorádio atď.) vyradené z činnosti
po dobu 30 minút z dôvodu ochrany
batérie vozidla pred vybitím.
Po uplynutí tejto doby 30 minút sa na
viacúčelovom displeji objaví správa
"Economy mode active"
(vstup do
režimu úspory energie) a aktívne
funkcie sú vyradené z činnosti. FUNKCIA ODPOJENIA NAPÁJANIA
Niektoré funkcie (napr. klimatizácia,
rozmrazovanie zadného skla, sys-
tém vykurovania interiéru u vozidiel s
dieselovým motorom, atď.) môžu byť
dočasne vyradené z činnosti v závis-
losti od stavu nabitia batérie.
Opätovný nábeh ich plnej činnosti je
automatický a prebehne ihneď
akonáhle to stav nabitia batérieumožní. Upozornenie:
funkcie vyradené z
činnosti môžu byť manuálne do čin-
nosti zaradené, s rizikom vybitiabatérie.
PRAKTICKÉ INFORMÁCIE
152
Vybitá batéria
neumožňuje motornaštartovať.

14-04-2003
BATÉRIA
Nabíjanie batérie pomocou nabíjačky :
- odpojte batériu,
- dodržujte pokyny výrobcu nabíjačky,
- batériu po nabití pripojte najskôr (-) pólom,
- skontrolujte čistotu svoriek a pólov. V prípade, že by boli zasulfátované (pokryté bielym alebo zeleným povlakom), svorky odmontujte a póly i svorky vyčistite.
Štartovanie za pomoci batérie iného vozidla :
- pripojte červený kábel k (+) pólom oboch batérií,
- pripojte jeden koniec zeleného alebo čierneho kábla k (-) pólu prídavnej baté- rie pomocného vozidla,
- pripojte druhý koniec zeleného alebo čierneho kábla na kostru vozidla s vybi- tou batériou do miesta čo najďalej od batérie.
Uveďte do činnosti štartér, po naštartovaní nechajte motor v činnosti určitú dobu.
Počkajte, kým otáčky poklesnú na otáčky voľnobežné a odpojte štartovacie káble.
PRAKTICKÉ INFORMÁCIE 153
- Neodpájajte svorky,
pokiaľ je motor v chode.
- Nenabíjajte batériu bez odpoje- nia svoriek z pólov.
- Po každom odpojení batérie zapnite zapaľovanie, počkajte
aspoň 1 minútu a až potom
spúšťajte štartér. Avšak ak po
takejto manipulácii ešte pretrvá-
vajú ľahké poruchy, treba sa
obrátiť na servis PEUGEOT.
Odporúčame Vám, pred dlhším odstavením vozidla (na dlhšie ako jeden mesiac), batériu odpojiť.

14-04-2003
ŤAHANIE VÁŠHO VOZIDLA
Bez zdvihnutia vozidla (4 kolesá na zemi)
Použite vlečné lano.
Ťažné oko sa nachádza v obložení na pravej strane kufra.
Za prednú časť vozidla Zatlačením spodnej časti krytu tento odistite,
zaskrutkujte vlečné oko až na doraz.
Za zadnú časť vozidla Za pomoci mince odistite hornú časť krytu,
zaskrutkujte vlečné oko až na doraz.
So zdvihnutím vozidla (2 kolesá na zemi)
Doporučuje sa zdvihnúť vozidlo za kolesá pomocou profesionálneho zariadenia na
dvíhanie vozidla Osobitosti pri automatickej prevodovke
Ak má byť vozidlo vlečené po svojich
4 kolesách, musia byť dodržané nas-
ledovné pravidlá:
- rýchlostná páka v polohe
N,
- pri ťahaní vozidla neprekročte rýchlosť 50km/h a vzdialenosť naj-
viac 50 km,
- nedopÍňajte do prevodovky olej.
PRAKTICKÉ INFORMÁCIE
154
Pri ťahaní vozidla s vyp-
nutým motorom je vyra-
dený z činnosti posilňovač
bŕzd a riadenia.

14-04-2003
ŤAHANIE PRÍVESU,
KARAVANU, LODE...
Používajte výhradne ťažné zariade-
nia PEUGEOT, ktoré prešli testami a
homologizáciou v období tvorby kon-
cepcie Vášho vozidla. Montáž ťažného zariadenia musí byť
vykonaná autorizovaným servisom
PEUGEOT.
Vaše vozidlo je predovšetkým urče-
né k transportu osôb a batožiny,
môže byť však použité aj k ťahaniuprívesu.
Jazda s prívesom kladie na ťažné
vozidlo vyššiu záťaž a vyžaduje od
vodiča zvýšenú opatrnosť.
V dôsledku poklesu hustoty vzdu-
chu, so stúpajúcou nadmorskou
výškou klesajú výkonové parametre
motora. Je potreba znížiť maximál-
nu hmotnosť prípojného zariadenia o
10%, a tak d'alej na každých
1 000 metroch nadmorskej výšky.Zásady jazdy
Rozloženie zaťaženia:
rozložte v
prívese zaťaženie tak, aby sa
najťažšie predmety nachádzali čo
najbližšie pri náprave a aby
zaťaženie závesného zariadenia
neprekročilo maximálne povolené
zaťaženie, ale iba sa k nemupriblížilo.
Chladenie motora: ťahanie prívesu
v stúpaní zvyšuje teplotu chladiacej
kvapaliny chladiaceho systémumotora.
Účinnosť ventilátora chladiča, ktorý
je poháňaný elektromotorom, nezá-
visí od otáčok motora.
Použite preto vyšší prevodový stu-
peň, aby ste znížili otáčky motora aspomaľte.
Maximálna celková hmotnosť s prí-
vesom v súvislom stúpaní závisí od
sklonu stúpania a od vonkajšej teplo-
ty.
Sledujte pozorne teplotu chladiacej
kvapaliny.
V prípade rozsvietenia výstražnej
kontrolky zastavte vozidlo a čo najs-
kôr vypnite motor. Pneumatiky:
preverte tlaky hustenia
pneumatík ťažného vozidla a príve-
su, dodržiavajte ich predpísané hod-
noty. Brzdy: ťažné vozidlo má predÍženú
brzdnú dráhu. Osvetlenie: preverte si funkčnosť
osvetlenia prívesu.
Bočný vietor: prispôsobte a patrič-
ne znížte rýchlosť jazdy podľa pove-
ternostných podmienok.
PRAKTICKÉ INFORMÁCIE 155

14-04-2003

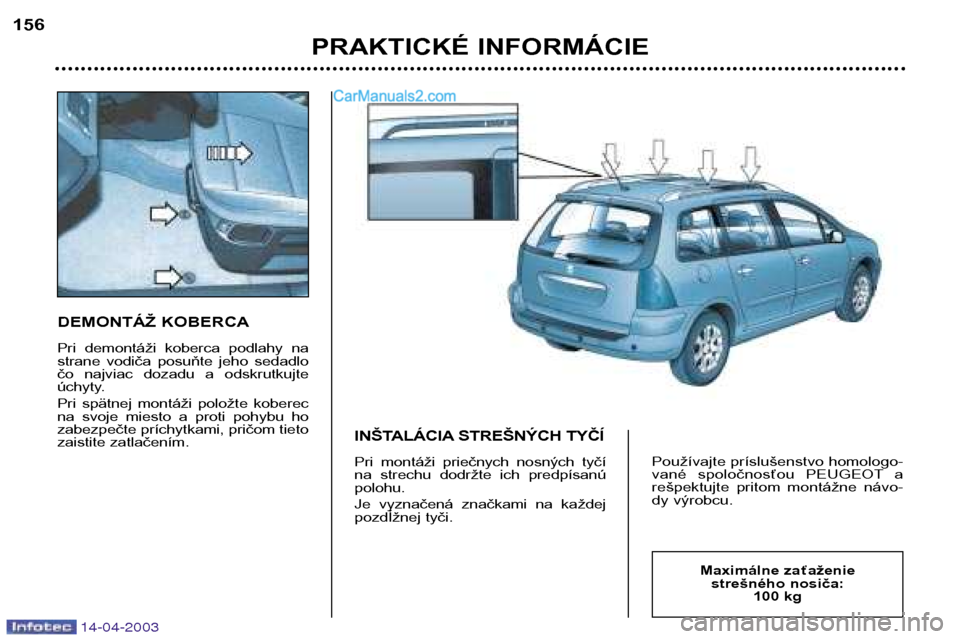

DEMONTÁŽ KOBERCA
Pri demontáži koberca podlahy na
strane vodiča posuňte jeho sedadlo
čo najviac dozadu a odskrutkujte
úchyty.
Pri spätnej montáži položte koberec
na svoje miesto a proti pohybu hozabezpečte príchytkami, pričom tieto
zaistite zatlačením.INŠTALÁCIA STREŠNÝCH TYČÍ
Pri montáži priečnych nosných tyčí
na strechu dodržte ich predpísanúpolohu.
Je vyznačená značkami na každej
pozdÍžnej tyči.Používajte príslušenstvo homologo-
vané spoločnosťou PEUGEOT a
rešpektujte pritom montážne návo-
dy výrobcu.
PRAKTICKÉ INFORMÁCIE
156
Maximálne zaťaženie
strešného nosiča: 100 kg

14-04-2003
VIDEO SÚPRAVA
Táto video súprava umožňuje cestujúcim na zadných sedadlách spríjemniť si
cestu sledovaním obľúbeného video filmu alebo použitím počítačovej hry. Toto je
možné následne na pripojenie DVD prehrávača alebo konzoly s hrami do konek-
toru, ktorý sa nachádza na stredovej konzole medzi prednými sedadlami.
Video súprava obsahuje:
- 7 palcový farebný monitor 16/9, otočný v 3 osiach,
- dvoje bezdrôtové stereo slúchadlá,
- demontovateľné uchytenie,
- trojkolíkovú zástrčku audio/video na pevnom suporte a v príručnej skrinke.
Monitor spolu s uchytením môžu byť odmontované a uložené vo svojich
ochranných púzdrach.
Video súprava spolupracuje s akýmkoľvek typom signálu audio/video PAL/NTSC
kompatibilné, čo je napr.: čítač DVD, video kamera, konzola s hrami,...
Všetky tieto signálne zdroje sa pripájajú tromi konektormi audio/video AV 1v prí-
ručnej skrinke alebo AV 2v pevnom suporte.
PRAKTICKÉ INFORMÁCIE 157

14-04-2003
V slúchadlách sú nasledovné ovlá-
dacie prvky: A.Miesto pre dve baterky LR03.
B. Tlačidlo slúchadlá zapnuté/vyp- nuté.
C. Kontrolka slúchadlázapnuté/vypnuté.
D. Kruhový ovládač nastavenia
frekvencie spojenia.
E. Kruhový ovládač nastavenia hla-
sitosti slúchadiel.
Plný komfort pri posluchu slúchadiel
získate tak, že si najskôr rozmery
slúchadiel prispôsobíte Vašej mor-
fológii, otáčaním kruhového ovlá-dača Dnájdete frekvenciu spojenia a
nakoniec nastavíte hlasitosť
otáčaním kruhového ovládača E.
PRAKTICKÉ INFORMÁCIE
158
Horná strana monitoru obsahuje
nasledovné ovládače: 1.
Tlačidlo "POWER" zapnutie/vyp-
nutie monitoru.
2. Tlačidlo "FUNC" voľba vstupu
AV1 alebo AV2.
3. Tlačidlo "WIDE" komunikácia
formátu zobrazovania (normálne
zobrazenie, plná obrazovka, širo-
kouhlá obrazovka, kino).
4. Tlačilo "MENU" voľba
jednotlivých menu a ich nastave-nie.
5. Tlačidlo " " et " " zmena nasta-
venia.
Pomocou tlačidiel 4a 5môžte nasta-
vovať svetelnosť, kontrast, farby,...
Všetky ďalšie informácie získate v
uživateľských príručkách "Ovládanie
video súpravy" a "7 palcový LCD
monitor VMA8582".
