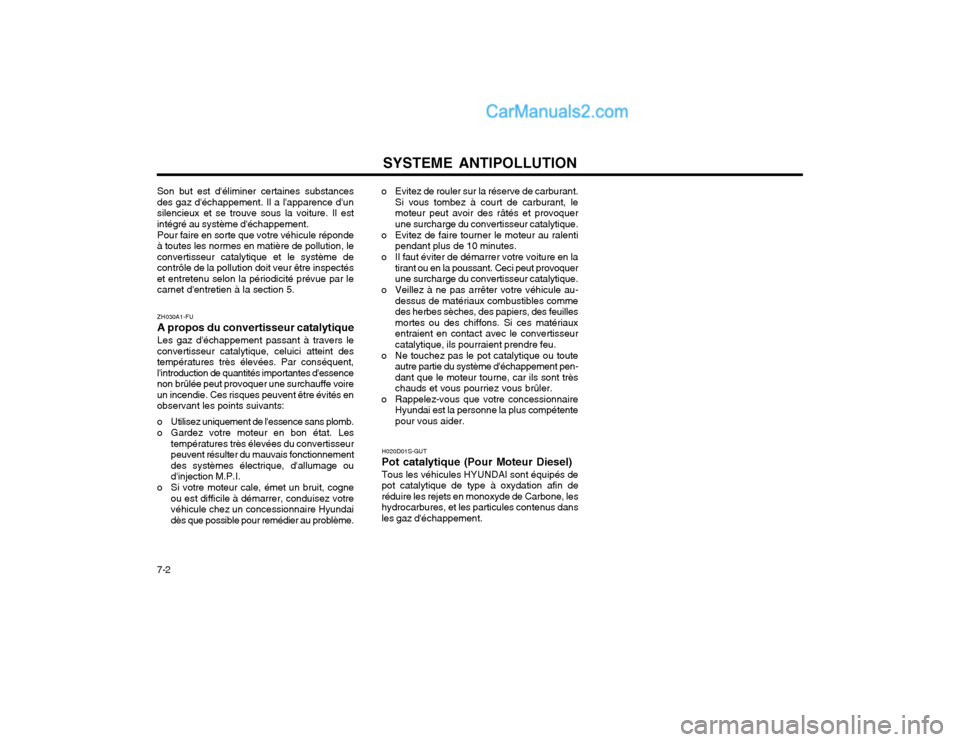

SYSTEME ANTIPOLLUTION
7-2 o Evitez de rouler sur la réserve de carburant.
Si vous tombez à court de carburant, le moteur peut avoir des râtés et provoquerune surcharge du convertisseur catalytique.
o Evitez de faire tourner le moteur au ralenti pendant plus de 10 minutes.
o Il faut éviter de démarrer votre voiture en la tirant ou en la poussant. Ceci peut provoquerune surcharge du convertisseur catalytique.
o Veillez à ne pas arrêter votre véhicule au- dessus de matériaux combustibles commedes herbes sèches, des papiers, des feuillesmortes ou des chiffons. Si ces matériauxentraient en contact avec le convertisseurcatalytique, ils pourraient prendre feu.
o Ne touchez pas le pot catalytique ou toute autre partie du système d'échappement pen-dant que le moteur tourne, car ils sont trèschauds et vous pourriez vous brûler.
o Rappelez-vous que votre concessionnaire Hyundai est la personne la plus compétentepour vous aider.
ZH030A1-FU A propos du convertisseur catalytiqueLes gaz d'échappement passant à travers le
convertisseur catalytique, celuici atteint des températures très élevées. Par conséquent,l'introduction de quantités importantes d'essencenon brûlée peut provoquer une surchauffe voireun incendie. Ces risques peuvent être évités enobservant les points suivants:
o Utilisez uniquement de l'essence sans plomb.
o Gardez votre moteur en bon état. Les températures très élevées du convertisseur peuvent résulter du mauvais fonctionnementdes systèmes électrique, d'allumage oud'injection M.P.I.
o Si votre moteur cale, émet un bruit, cogne ou est difficile à démarrer, conduisez votrevéhicule chez un concessionnaire Hyundaidès que possible pour remédier au problème.
Son but est d'éliminer certaines substancesdes gaz d'échappement. Il a l'apparence d'unsilencieux et se trouve sous la voiture. Il estintégré au système d'échappement.
Pour faire en sorte que votre véhicule réponde
à toutes les normes en matière de pollution, leconvertisseur catalytique et le système decontrôle de la pollution doit veur être inspectéset entretenu selon la périodicité prévue par lecarnet d'entretien à la section 5.
H020D01S-GUT Pot catalytique (Pour Moteur Diesel)Tous les véhicules HYUNDAI sont équipés de pot catalytique de type à oxydation afin deréduire les rejets en monoxyde de Carbone, leshydrocarbures, et les particules contenus dansles gaz d'échappement.

INFORMATIONS PRODUIT 8-1
Moteur
Pneumatiques
2.0 DOHC M/T, A/T
2.4 DOHC M/T, A/T
2.7 DOHC M/T, A/T
2.0 TCI M/T, A/T 225/70 R16 102T
ZI000A1-AU
8. BON A SAVOIR
Informations produit

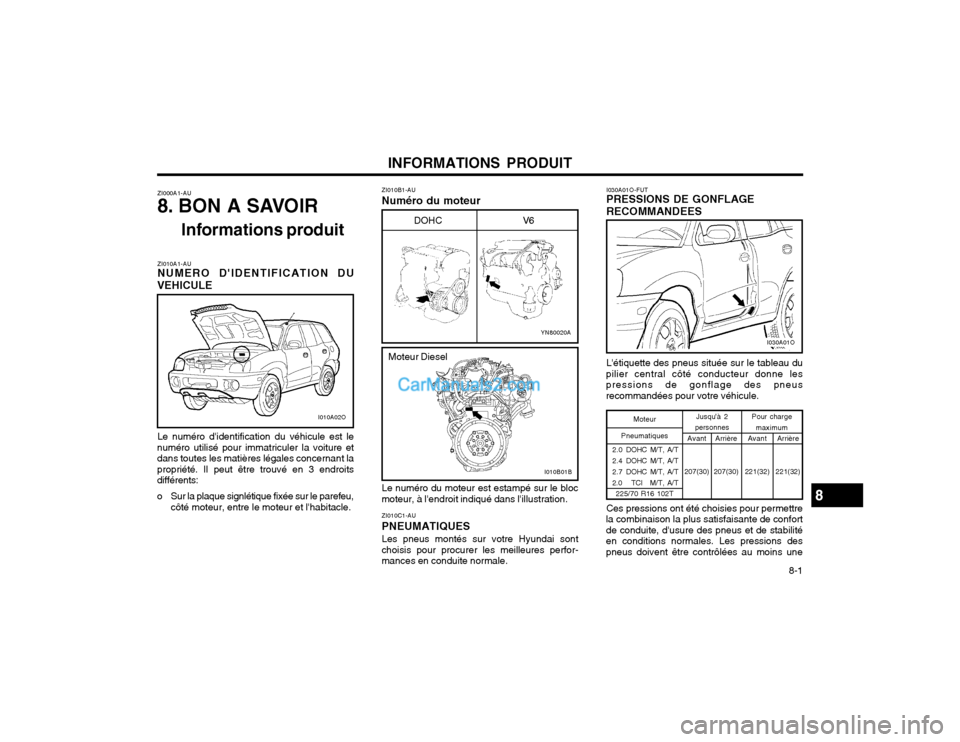

ZI010A1-AU NUMERO D'IDENTIFICATION DU
VEHICULE
Le numéro d'identification du véhicule est le
numéro utilisé pour immatriculer la voiture et dans toutes les matières légales concernant lapropriété. Il peut être trouvé en 3 endroitsdifférents:
o Sur la plaque signlétique fixée sur le parefeu, côté moteur, entre le moteur et l'habitacle. ZI010B1-AU Numéro du moteur
YN80020A
DOHC V6
Le numéro du moteur est estampé sur le bloc
moteur, à l'endroit indiqué dans l'illustration.
ZI010C1-AU PNEUMATIQUESLes pneus montés sur votre Hyundai sont
choisis pour procurer les meilleures perfor- mances en conduite normale.
I010A02O
I030A01O-FUT PRESSIONS DE GONFLAGE RECOMMANDEES L'étiquette des pneus située sur le tableau du
pilier central côté conducteur donne les pressions de gonflage des pneusrecommandées pour votre véhicule.
I030A01O
8
I010B01B
Moteur Diesel
Arrière
207(30) Avant
221(32)
Jusqu'à 2
personnes Pour charge
maximum Arrière
221(32)
Avant
207(30)
Ces pressions ont été choisies pour permettre
la combinaison la plus satisfaisante de confort de conduite, d'usure des pneus et de stabilitéen conditions normales. Les pressions despneus doivent être contrôlées au moins une

INFORMATIONS PRODUIT

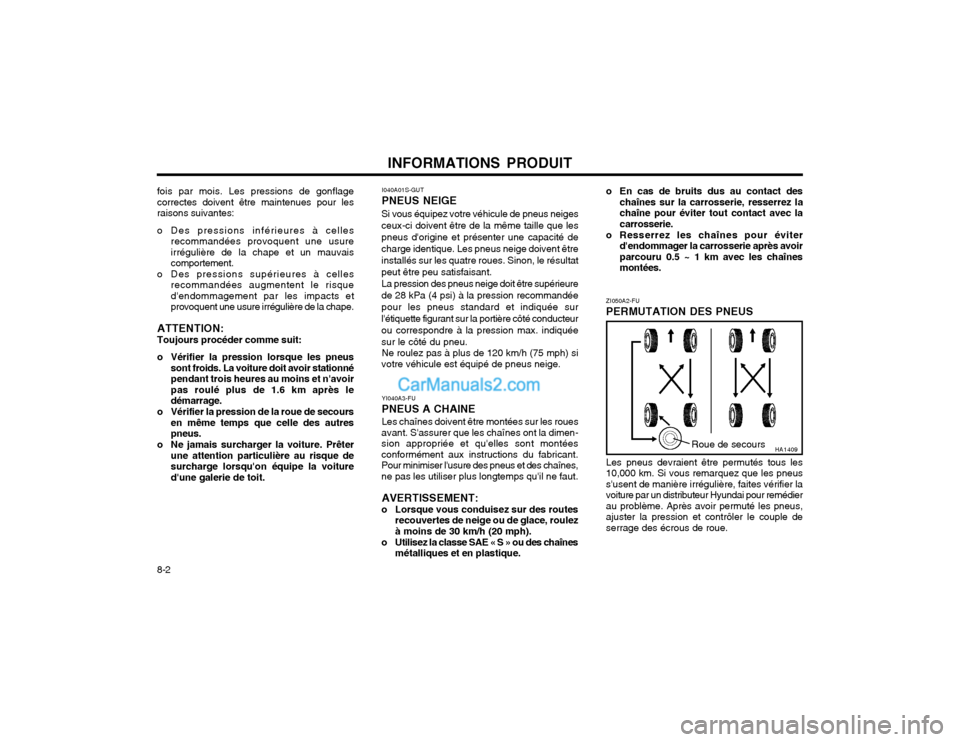

8-2 ZI050A2-FU PERMUTATION DES PNEUS
I040A01S-GUTPNEUS NEIGE
Si vous équipez votre véhicule de pneus neiges ceux-ci doivent être de la même taille que lespneus d'origine et présenter une capacité decharge identique. Les pneus neige doivent êtreinstallés sur les quatre roues. Sinon, le résultatpeut être peu satisfaisant.La pression des pneus neige doit être supérieurede 28 kPa (4 psi) à la pression recommandéepour les pneus standard et indiquée surl'étiquette figurant sur la portière côté conducteurou correspondre à la pression max. indiquéesur le côté du pneu. Ne roulez pas à plus de 120 km/h (75 mph) si
votre véhicule est équipé de pneus neige.
Les pneus devraient être permutés tous les 10,000 km. Si vous remarquez que les pneuss'usent de manière irrégulière, faites vérifier lavoiture par un distributeur Hyundai pour remédierau problème. Après avoir permuté les pneus,ajuster la pression et contrôler le couple deserrage des écrous de roue.
YI040A3-FU PNEUS A CHAINELes chaînes doivent être montées sur les roues
avant. S'assurer que les chaînes ont la dimen- sion appropriée et qu'elles sont montéesconformément aux instructions du fabricant.Pour minimiser l'usure des pneus et des chaînes,ne pas les utiliser plus longtemps qu'il ne faut.
AVERTISSEMENT:
o Lorsque vous conduisez sur des routes recouvertes de neige ou de glace, roulezà moins de 30 km/h (20 mph).
o Utilisez la classe SAE « S » ou des chaînes métalliques et en plastique.
fois par mois. Les pressions de gonflagecorrectes doivent être maintenues pour lesraisons suivantes:
o Des pressions inférieures à celles
recommandées provoquent une usure irrégulière de la chape et un mauvaiscomportement.
o Des pressions supérieures à celles recommandées augmentent le risqued'endommagement par les impacts etprovoquent une usure irrégulière de la chape.
ATTENTION: Toujours procéder comme suit:
o Vérifier la pression lorsque les pneus sont froids. La voiture doit avoir stationné pendant trois heures au moins et n'avoirpas roulé plus de 1.6 km après ledémarrage.
o Vérifier la pression de la roue de secours en même temps que celle des autrespneus.
o Ne jamais surcharger la voiture. Prêter une attention particulière au risque desurcharge lorsqu'on équipe la voitured'une galerie de toit.
HA1409Roue de secours
o En cas de bruits dus au contact des
chaînes sur la carrosserie, resserrez la chaîne pour éviter tout contact avec lacarrosserie.
o Resserrez les chaînes pour éviter d'endommager la carrosserie après avoirparcouru 0.5 ~ 1 km avec les chaînesmontées.

INFORMATIONS PRODUIT 8-3
ZI060A1-AU EQUILIBRAGE DES ROUES Des roues mal équilibrées peuvent affecter la
maniabilité de la voiture et accélérer l'usure des pneus. Les roues ont été équilibrées en usine,mais elles peuvent nécessiter un nouveléquilibrage au fil du temps.
Chaque fois qu'un pneu est démonté pour
réparation, il doit être rééquilibré lors duremontage. ZI060C1-AU QUAND REMPLACER LES PNEUS AVERTISSEMENT: Il est dangereux de rouler avec des pneus
usés : ils réduisent l'efficacité du freinage,de la direction et l'adhéence au sol. Lors duremplacement des pneus, veiller à ne jamaismonter des pneus à carcasse radiale et despneus à structure diagonale sur la mêmevoiture. Si vous décidez de remplacer despneus à carcasse radiale par des pneus àstructure diagonale, les quatre doivent êtreremplacés en même temps.
Les pneus d'origine comportent des indicateurs
d'usure, qui apparaissent lorsque la profondeurdes sculptures ne mesure plus que 1.6 mm.Remplacer les pneus lorsqu'ils apparaissent(barrette faisant la jonction entre deux ouplusieurs rangées de sculptures. Toujoursremplacer les pneus en utilisant des pneusayant la taille recommandée. Si vous changez I100A01FC-GUT ROUE DE SECOURS ET OUTILLAGE
D060B01O
Votre Hyundai est fournie avec les éléments suivants: Roue de secours avec pneu Clé pour écrous de roue, Barre de clé, Clé, TournevisCric
ZI060B1-AU ADHERENCE DES PNEUSL'adhérence de la voiture est affecté par l'usure
des pneus, un gonflage incorrect et l'état de la route. Remplacer les pneus lorsque lesindicateurs d'usure apparaissent. Pour réduirele risque de perte de contrôle, réduire la vitesselorsque la route est mouillée, enneigé ouverglacée. les roues, utiliser uniquement des roues dont lalargeur et le déport de jante sont conformes auxspécifications de Hyundai. AVERTISSEMENT: Il est dangereux d'utiliser des pneus et roues non conformes aux dimensionsrecommandée.
Indicateur d'usure
1.6 mm (0.06 in.)
HGK248
AVERTISSEMENT:
o Ne pas utiliser de miniroue de secours.
o Ne jamais utiliser des pneus à structure diagonale avec des pneus à carcasse radiale. Un tel panachage peutcompromettre gravement la maniabilitéde la voiture.

CARACTERISTIQUES TECHNIQUES 9-1
Standard En optionRoue de secours
ZJ000A1-AU

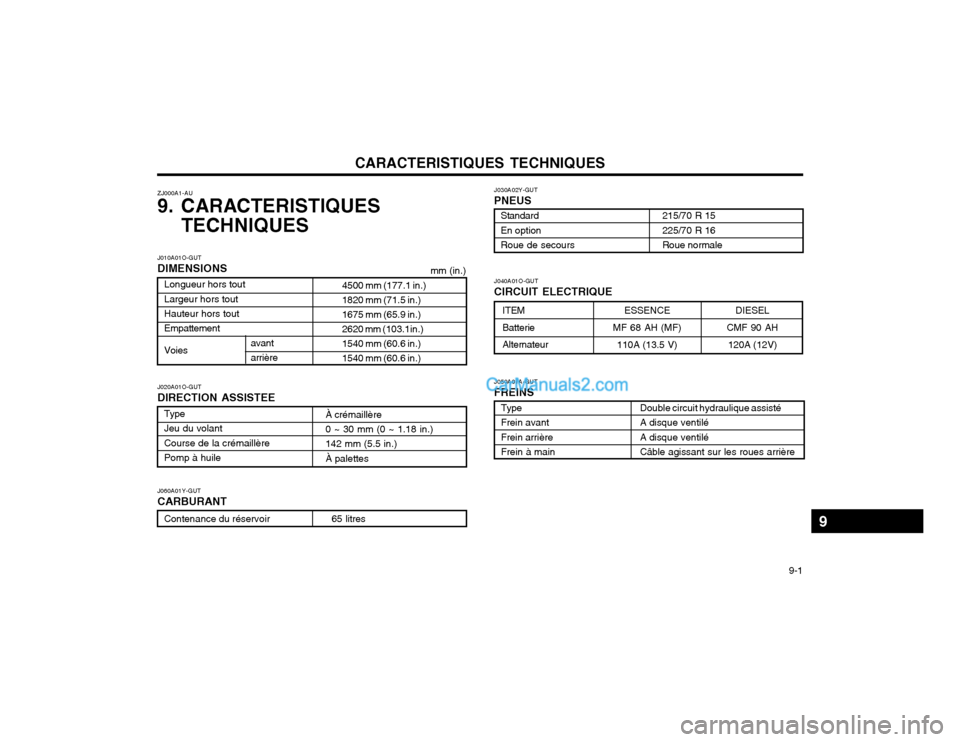

9. CARACTERISTIQUES
TECHNIQUES
mm (in.)
Longueur hors tout Largeur hors toutHauteur hors tout Empattement Voies
avant arrière
Type Jeu du volantCourse de la crémaillère Pomp à huile À crémaillère 0 ~ 30 mm (0 ~ 1.18 in.) 142 mm (5.5 in.) À palettes
J010A01O-GUT DIMENSIONS J020A01O-GUT DIRECTION ASSISTEE
Contenance du réservoir 65 litres
J060A01Y-GUTCARBURANT J030A02Y-GUTPNEUS J050A01A-GUT FREINS
215/70 R 15 225/70 R 16Roue normale
TypeFrein avantFrein arrièreFrein à main
4500 mm (177.1 in.) 1820 mm (71.5 in.)1675 mm (65.9 in.)2620 mm (103.1in.)1540 mm (60.6 in.)1540 mm (60.6 in.)
Double circuit hydraulique assisté A disque ventiléA disque ventiléCâble agissant sur les roues arrière
J040A01O-GUT CIRCUIT ELECTRIQUE
ITEM Batterie AlternateurESSENCE
MF 68 AH (MF)
110A (13.5 V) DIESEL
CMF 90 AH
120A (12V)
9

CARACTERISTIQUES TECHNIQUES
9-2 ESSENCE
1.0 - 1.1 mm
2.4 DOHC
86.5 x 100 2351
BTDC 7° ± 5°
2.0 DOHC
85 x 88.0 1997
BTDC 10° ± 5° 4-Cyl. en ligne DOHC
1 - 3 - 4 - 2
800 ± 100

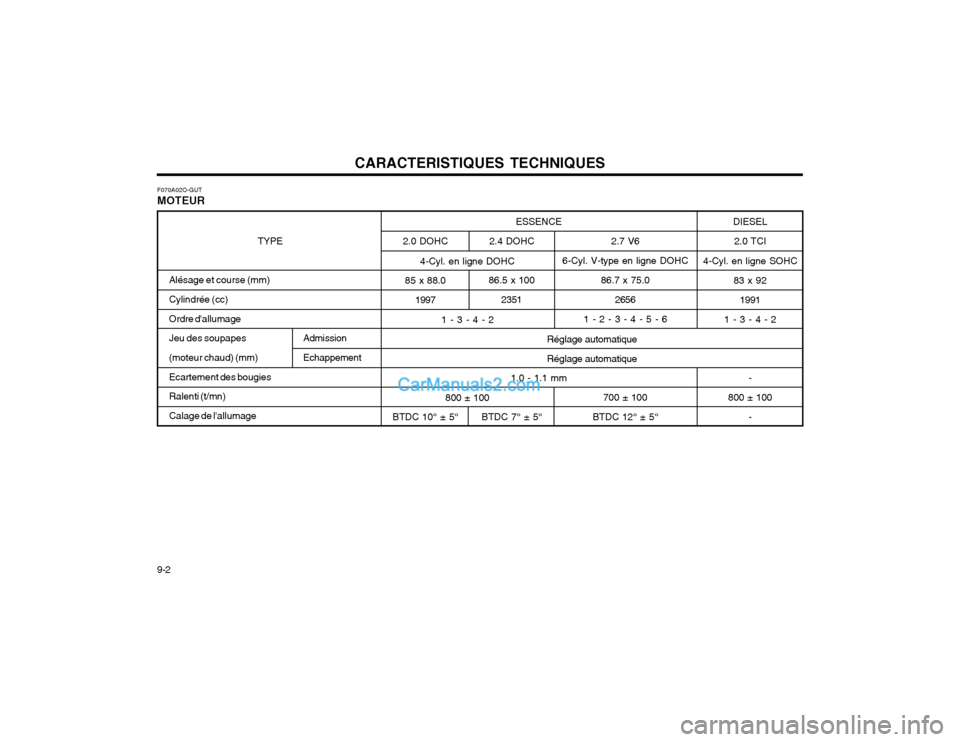

F070A02O-GUT MOTEUR
TYPE
Alésage et course (mm) Cylindrée (cc) Ordre d'allumage
Jeu des soupapes Admission (moteur chaud) (mm) Echappement
Ecartement des bougies Ralenti (t/mn) Calage de l'allumage2.7 V6
6-Cyl. V-type en ligne DOHC 86.7 x 75.02656
1 - 2 - 3 - 4 - 5 - 6
700 ± 100
BTDC 12° ± 5°
DIESEL 2.0 TCI
4-Cyl. en ligne SOHC 83 x 921991
1 - 3 - 4 - 2
-
800 ± 100 -
Réglage automatique Réglage automatique

CARACTERISTIQUES TECHNIQUES 9-3

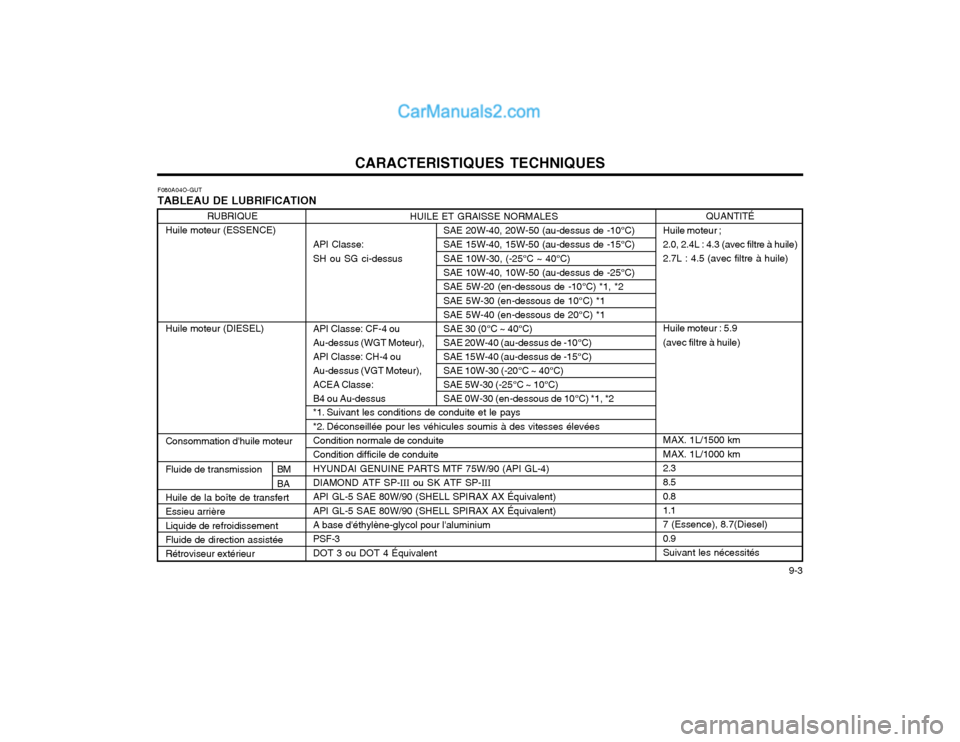

F080A04O-GUT TABLEAU DE LUBRIFICATION
HUILE ET GRAISSE NORMALESSAE 20W-40, 20W-50 (au-dessus de -10°C)
API Classe: SAE 15W-40, 15W-50 (au-dessus de -15°C)
SH ou SG ci-dessus SAE 10W-30, (-25°C ~ 40°C) SAE 10W-40, 10W-50 (au-dessus de -25°C)SAE 5W-20 (en-dessous de -10°C) *1, *2SAE 5W-30 (en-dessous de 10°C) *1 SAE 5W-40 (en-dessous de 20°C) *1
API Classe: CF-4 ou SAE 30 (0°C ~ 40°C)
Au-dessus (WGT Moteur), SAE 20W-40 (au-dessus de -10°C)
API Classe: CH-4 ou SAE 15W-40 (au-dessus de -15°C)
Au-dessus (VGT Moteur), SAE 10W-30 (-20°C ~ 40°C)
ACEA Classe: SAE 5W-30 (-25°C ~ 10°C)
B4 ou Au-dessus SAE 0W-30 (en-dessous de 10°C) *1, *2
*1. Suivant les conditions de conduite et le pays
*2. Déconseillée pour les véhicules soumis à des vitesses élevées Condition normale de conduite Condition difficile de conduiteHYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4) DIAMOND ATF SP- III ou SK ATF SP- III
API GL-5 SAE 80W/90 (SHELL SPIRAX AX Équivalent) API GL-5 SAE 80W/90 (SHELL SPIRAX AX Équivalent) A base d'éthylène-glycol pour l'aluminium PSF-3DOT 3 ou DOT 4 Équivalent
QUANTITÉ
Huile moteur ; 2.0, 2.4L : 4.3 (avec filtre à huile) 2.7L : 4.5 (avec filtre à huile) Huile moteur : 5.9 (avec filtre à huile) MAX. 1L/1500 km MAX. 1L/1000 km 2.38.5 0.8 1.17 (Essence), 8.7(Diesel) 0.9 Suivant les nécessités
RUBRIQUE
Huile moteur (ESSENCE) Huile moteur (DIESEL) Consommation d'huile moteur Fluide de transmissionHuile de la boîte de transfert Essieu arrièreLiquide de refroidissement Fluide de direction assistée Rétroviseur extérieur
BM BA

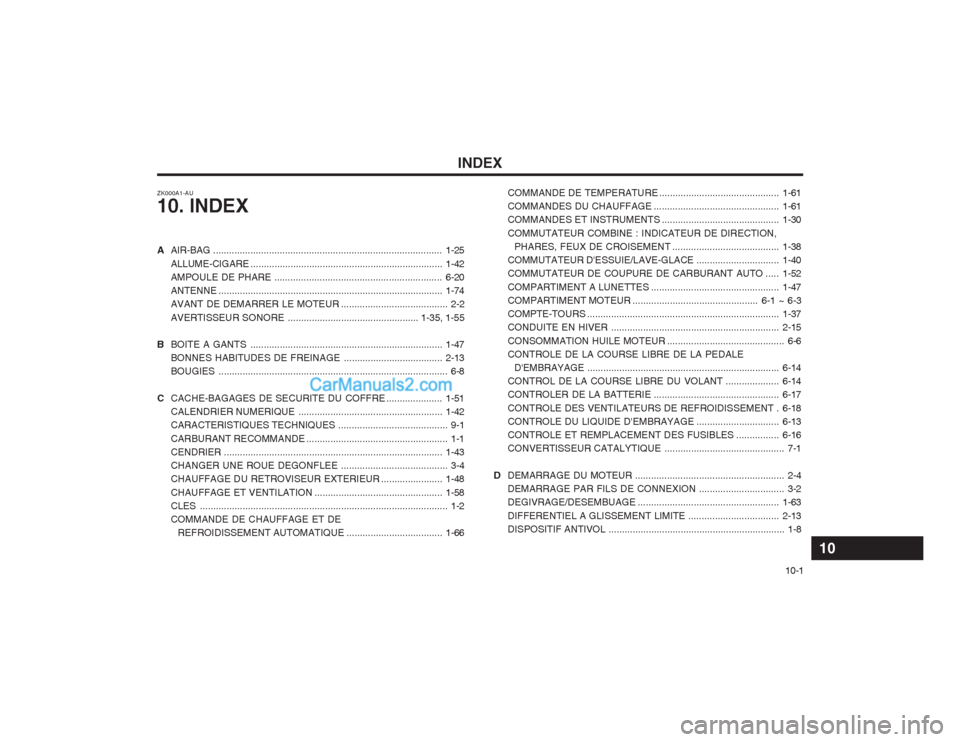

INDEX10-1
COMMANDE DE TEMPERATURE
.............................................1-61
COMMANDES DU CHAUFFAGE ...............................................1-61
COMMANDES ET INSTRUMENTS ............................................1-30
COMMUTATEUR COMBINE : INDICATEUR DE DIRECTION, PHARES, FEUX DE CROISEMENT ........................................1-38
COMMUTATEUR D'ESSUIE/LAVE-GLACE ............................... 1-40
COMMUTATEUR DE COUPURE DE CARBURANT AUTO ..... 1-52
COMPARTIMENT A LUNETTES ................................................1-47
COMPARTIMENT MOTEUR ............................................... 6-1 ~ 6-3
COMPTE-TOURS ........................................................................ 1-37
CONDUITE EN HIVER ............................................................... 2-15
CONSOMMATION HUILE MOTEUR ............................................ 6-6
CONTROLE DE LA COURSE LIBRE DE LA PEDALE D'EMBRAYAGE ........................................................................ 6-14
CONTROL DE LA COURSE LIBRE DU VOLANT ....................6-14
CONTROLER DE LA BATTERIE ...............................................6-17
CONTROLE DES VENTILATEURS DE REFROIDISSEMENT . 6-18
CONTROLE DU LIQUIDE D'EMBRAYAGE ...............................6-13
CONTROLE ET REMPLACEMENT DES FUSIBLES ................6-16
CONVERTISSEUR CATALYTIQUE ............................................. 7-1
D DEMARRAGE DU MOTEUR ........................................................ 2-4
DEMARRAGE PAR FILS DE CONNEXION ................................ 3-2
DEGIVRAGE/DESEMBUAGE ..................................................... 1-63
DIFFERENTIEL A GLISSEMENT LIMITE ..................................2-13
DISPOSITIF ANTIVOL .................................................................. 1-8
