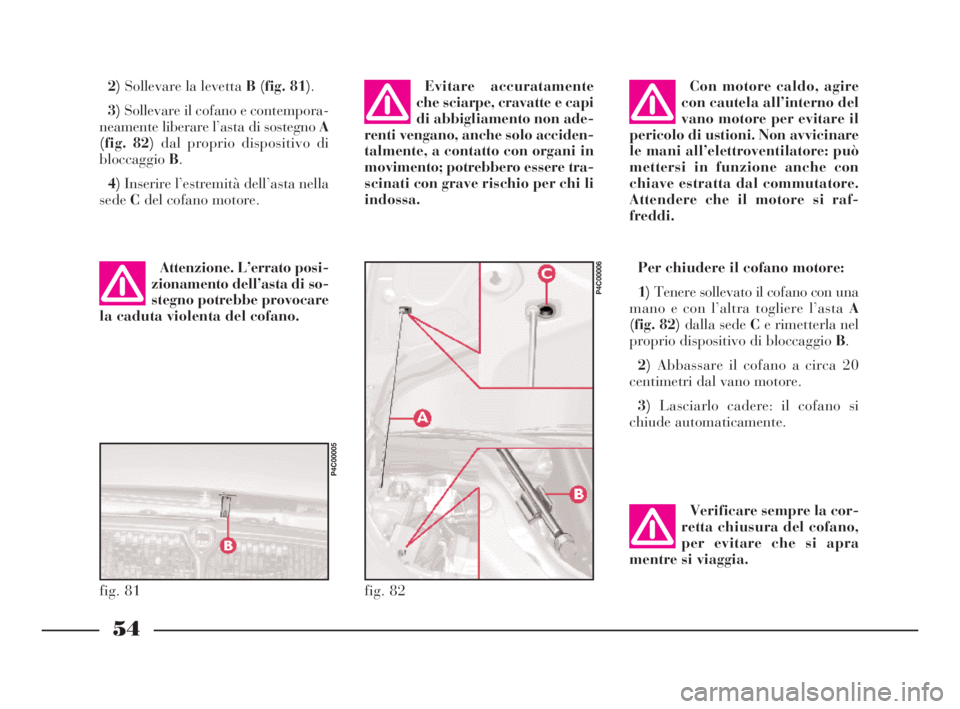

54
Per chiudere il cofano motore:
1)Tenere sollevato il cofano con una
mano e con l’altra togliere l’asta A
(fig. 82)dalla sede Ce rimetterla nel
proprio dispositivo di bloccaggio B.
2)Abbassare il cofano a circa 20
centimetri dal vano motore.
3)Lasciarlo cadere: il cofano si
chiude automaticamente.
Verificare sempre la cor-
retta chiusura del cofano,
per evitare che si apra
mentre si viaggia.
2)Sollevare la levetta B (fig. 81).
3)Sollevare il cofano e contempora-
neamente liberare l’asta di sostegno A
(fig. 82)dal proprio dispositivo di
bloccaggioB.
4)Inserire l’estremità dell’asta nella
sedeCdel cofano motore.
fig. 81
P4C00005
Attenzione. L’errato posi-
zionamento dell’asta di so-
stegno potrebbe provocare
la caduta violenta del cofano.
Evitare accuratamente
che sciarpe, cravatte e capi
di abbigliamento non ade-
renti vengano, anche solo acciden-
talmente, a contatto con organi in
movimento; potrebbero essere tra-
scinati con grave rischio per chi li
indossa.
fig. 82
P4C00006
Con motore caldo, agire
con cautela all’interno del
vano motore per evitare il
pericolo di ustioni. Non avvicinare
le mani all’elettroventilatore: può
mettersi in funzione anche con
chiave estratta dal commutatore.
Attendere che il motore si raf-
freddi.
4C001-067 ITA 11-03-2008 11:29 Pagina 54

55
PORTAPACCHI/
PORTASCI
PREDISPOSIZIONE AGGANCI
Gli agganci sono raggiungibili dopo
aver spostato leggermente la guarni-
zione delle porte nei punti indicati in
(fig. 83).
Fissare gli attacchi del portapac-
chi/portasci, ai perni Adi aggancio
anteriori.
Posteriormente agganciare il fissag-
gio del portapacchi/portasci alla bat-
tuta del padiglione in corrispondenza
del segno
Vsul vetro.A tale proposito vi ricordiamo che in
Lineaccessori LANCIA è disponibile
un portapacchi/portasci specifico per
la Lancia Y.
fig. 83
P4C00104
Dopo aver percorso al-
cuni chilometri, ricontrol-
lare che le viti di fissaggio
degli attacchi siano ben chiuse.
Non superare mai i cari-
chi massimi consentiti
(vedi capitolo “Caratteri-
stiche tecniche”).
Attenzione a non urtare
gli oggetti sul portapacchi
aprendo il portellone del
bagagliaio.
FARI
ORIENTAMENTO
DEL FASCIO LUMINOSO
Un corretto orientamento dei fari è
determinante per il confort e la sicu-
rezza non solo di chi guida la vettura,
ma di tutti gli utenti della strada.
Inoltre, costituisce una precisa
norma del codice di circolazione.
Per garantire a se stessi e agli altri le
migliori condizioni di visibilità quan-
do si viaggia con i fari accesi, la vet-
tura deve avere un corretto assetto dei
fari stessi.
Per il controllo e l’eventuale regola-
zione rivolgersi alla Rete Assisten-
ziale LANCIA.
4C001-067 ITA 11-03-2008 11:29 Pagina 55

56
ABS
La vettura è dotata di un sistema
frenante ABS, che evita il bloccaggio
delle ruote in frenata, sfrutta al me-
glio l’aderenza e mantiene nei limiti
dell’aderenza disponibile, il veicolo
controllabile anche nelle frenate di
emergenza.
L’intervento dell’ABS è rilevabile dal
guidatore attraverso una leggera pul-
sazione del pedale freno, accompa-
gnata da rumorosità.
Questo non deve essere interpretato
come malfunzionamento dei freni, ma
è il segnale al guidatore che l’impianto
ABS sta intervenendo: è l’avviso che
la vettura sta viaggiando al limite del-
l’aderenza e che è pertanto necessario
adeguare la velocità al tipo di strada
su cui si sta viaggiando.
Il sistema ABS è parte aggiuntivo del
sistema frenante di base; in caso di
anomalia si disabilita, lasciando il si-
stema frenante nelle stesse condizioni
di quello di una vettura senza ABS. COMPENSAZIONE
DELL’INCLINAZIONE
Quando la vettura è carica, si inclina
all’indietro e, di conseguenza, il fascio
luminoso si innalza. È necessario, in
questo caso, riportarlo ad un corretto
orientamento.
La vettura è dotata di regolatore
elettrico(fig. 84)posto a fianco del
freno a mano:
Posizione0- una o due persone sui
sedili anteriori.
Posizione1- cinque persone.
Posizione2- cinque persone + ca-
rico nel bagagliaio.
Posizione3- guidatore + massimo
carico ammesso tutto stivato nel ba-
gagliaio.
fig. 84
P4C00105
Controllare l’orienta-
mento dei fasci luminosi
ogni volta che cambia il
peso del carico trasportato.
AVVERTENZAPer il corretto fun-
zionamento del regolatore, è necessa-
rio che il carico nel bagagliaio non su-
peri i valori massimi riportati.
ORIENTAMENTO FENDINEBBIA
ANTERIORI
Per il controllo e l’eventuale regola-
zione rivolgersi alla Rete Assisten-
ziale LANCIA.
4C001-067 ITA 11-03-2008 11:29 Pagina 56

57
In caso di guasto, pur non potendo
contare sull’effetto antibloccaggio, le
prestazioni di frenata della vettura, in
termini di capacità frenante, non ven-
gono assolutamente penalizzate.
Se non sono mai state utilizzate in
precedenza vetture dotate di ABS, si
consiglia di apprenderne l’uso con
qualche prova preliminare su terreno
scivoloso, naturalmente in condizioni
di sicurezza e nel pieno rispetto del
Codice della Strada del paese in cui ci
si trova e si consiglia inoltre di leggere
attentamente le notizie seguenti.
Il vantaggio dell’ABS rispetto al si-
stema tradizionale è che consente di
mantenere la massima manovrabilità
possibile anche in casi di frenata a
fondo in condizioni limite di aderenza,
evitando il bloccaggio delle ruote.
Non ci si attenda però che con l’ABS
lo spazio di frenata diminuisca sem-
pre: ad esempio, su fondi molli come
ghiaia o neve fresca su fondo scivo-
loso, lo spazio potrebbe aumentare.Al fine di poter sfruttare al meglio le
possibilità del sistema antibloccaggio
in caso di necessità, è opportuno se-
guire alcuni consigli.
Se l’ABS interviene, è se-
gno che si sta raggiun-
gendo il limite di aderenza
tra pneumatici e fondo stradale:
occorre rallentare per adeguare la
marcia all’aderenza disponibile.
L’ABS sfrutta al meglio
l’aderenza disponibile, ma
non è in grado di aumen-
tarla; occorre quindi in ogni caso
cautela sui fondi scivolosi, senza
correre rischi ingiustificati.
In caso di guasto del si-
stema, con accensione
della spia >sul quadro
strumenti, far controllare imme-
diatamente la vettura dalla Rete
Assistenziale LANCIA, raggiun-
gendola ad andatura ridotta, per
poter ripristinare la totale funzio-
nalità dell’impianto.
È necessario, in caso di frenata in
curva sempre la massima attenzione,
anche con l’aiuto dell’ABS.
Il consiglio più importante di tutti è
però questo:
Quando l’ABS interviene,
e avvertite le pulsazioni
del pedale, non alleggerite
la pressione, ma mantenete il pe-
dale ben premuto senza timore;
così Vi arresterete nel minor spa-
zio possibile, compatibilmente con
le condizioni del fondo stradale.
Seguendo queste indicazioni sarete
in condizione di frenare al meglio in
ogni occasione.
4C001-067 ITA 11-03-2008 11:29 Pagina 57

58
AIR BAG FRONTALI
E LATERALI
AIR BAG FRONTALI (fig. 85)
Descrizione e funzionamento
L’Air bag frontale (guidatore e pas-
seggero) è un dispositivo di sicurezza
per un intervento istantaneo in caso
di urto frontale, montato di serie per
il lato guidatore e disponibile a ri-
chiesta per il lato passeggero.
È costituito da un cuscino a gon-
fiaggio istantaneo contenuto in un ap-
posito vano:
– nel centro del volante per il guida-
tore;
– nella plancia portastrumenti e con
cuscino di maggior volume per il pas-
seggero.
L’air bag frontale (guidatore e pas-
seggero) è un dispositivo progettato
per proteggere gli occupanti in caso di
urti frontali di severità medio-alta,
mediante l’interposizione del cuscino
fra l’occupante ed il volante o la plan-
cia portastrumenti. AVVERTENZALe vetture provvi-
ste di ABS devono montare esclusiva-
mente cerchi ruote, pneumatici e
guarnizioni frenanti del tipo e marca
approvati dalla Casa costruttrice.
Completa l’impianto il correttore
elettronico di frenata denominato
EBD(Electronic Brake Distributor)
che mediante la centralina ed i sensori
del sistema ABS, consente di incre-
mentare le prestazioni dell’impianto
frenante.
La vettura è dotata di
correttore elettronico di
frenata (EBD). L’accen-
sione contemporanea delle spie >
excon motore in moto indica
un’anomalia del sistema EBD; in
questo caso con frenate violente si
può avere un bloccaggio precoce
delle ruote posteriori, con possibi-
lità di sbandamento. Guidare con
estrema cautela la vettura fino alla
più vicina Rete Assistenziale LAN-
CIA per la verifica dell’impianto.
L’accensione della sola
spia>con il motore in
moto indica normalmente
l’anomalia del solo sistema ABS.
In questo caso l’impianto frenante
mantiene la sua efficacia, pur
senza fruire del dispositivo anti-
bloccaggio. In tali condizioni an-
che la funzionalità del sistema
EBD può risultare ridotta. Anche
in questo caso si raccomanda di
raggiungere immediatamente la
più vicina Rete Assistenziale LAN-
CIA guidando in modo da evitare
brusche frenate, per la verifica
dell’impianto.
Se si accende la spia x
minimo livello liquido
freni, arrestare immedia-
tamente la vettura e rivolgersi alla
più vicina Rete Assistenziale LAN-
CIA. L’eventuale perdita di fluido
dall’impianto idraulico, infatti,
pregiudica comunque il funziona-
mento dell’impianto freni, sia di
tipo convenzionale che con il si-
stema antibloccaggio ruote.
4C001-067 ITA 11-03-2008 11:29 Pagina 58

59
di indossare, come del resto prescritto
dalla legislazione in Europa e nella
maggior parte dei paesi extraeuropei.
In caso di urti frontali di bassa seve-
rità (per i quali è sufficiente l’azione
di trattenimento esercitata dalle cin-
ture di sicurezza), l’air bag non viene
attivato.
Negli urti contro oggetti molto defor-
mabili o mobili (quali pali della se-
gnaletica stradale, mucchi di ghiaia o
neve, veicoli parcheggiati ecc.), negli
urti posteriori (quali ad esempio tam-
ponamenti da altro veicolo), negli urti
laterali, in caso di incuneamento sotto
altri veicoli o barriere protettive (ad
esempio sotto autocarro o guard rail),
in caso di urti frontali che non inte-
ressano la superficie frontale della vet-
tura (ad esempio per urto del para-
fango contro il guard rail), gli air bag
non vengono attivati in quanto non
offrono alcuna protezione aggiuntiva
rispetto alle cinture di sicurezza e di
conseguenza la loro attivazione risulta
inopportuna.
Pertanto la mancata attivazione in
questi casi non è indice di malfunzio-
namento del sistema.
fig. 85
P4C00348
AIR BAG FRONTALE
LATO PASSEGGERO
L’air bag frontale lato passeggero è
studiato e tarato per migliorare la
protezione di una persona che indossa
la cintura di sicurezza.
Il suo volume al momento del mas-
simo gonfiaggio è pertanto tale da
riempire la maggior parte dello spa-
zio tra la plancia e il passeggero. In caso di urto, una centralina elet-
tronica elabora i segnali provenienti
da un sensore di decelerazione e at-
tiva, quando necessario, il gonfiaggio
del cuscino.
Il cuscino si gonfia istantaneamente,
ponendosi a protezione fra il corpo dei
passeggeri anteriori e le strutture che
potrebbero causare lesioni. Immedia-
tamente dopo il cuscino si sgonfia.
In caso d’urto una persona che non
indossa le cinture di sicurezza avanza
e può venire a contatto con il cuscino
ancora in fase di apertura. In questa
situazione la protezione offerta dal cu-
scino risulta ridotta.
Pertanto l’air bag frontale (guidatore
e passeggero) non è sostitutivo ma
complementare all’uso delle cinture di
sicurezza, che si raccomanda sempreGRAVE PERICOLO:
con vettura equi-
paggiata di air bag
frontale sul lato passeggero, non
disporre sul sedile anteriore il seg-
giolino per bambino.
Disattivazione manuale
Qualora fosse assolutamente neces-
sario trasportare un bambino sul se-
dile anteriore, la vettura dispone co-
munque di air bag lato passeggero di-
sattivabile.
La disattivazione avviene azionando,
con la chiave di avviamento vettura,
4C001-067 ITA 11-03-2008 11:29 Pagina 59

60
l’apposito interruttore a chiave A
(fig. 86), posto all’interno del cassetto
portaoggetti, sul lato sinistro.
L’interruttore a chiave, ha due posi-
zioni:
1)Air bag passeggero attivo: (posi-
zione ON ) spia sul quadro stru-
menti spenta; è assolutamente vietato
trasportare bambini sul sedile ante-
riore.
2)Air bag passeggero disattivato:
(posizione OFF ) spia sul quadro
strumenti accesa; è possibile traspor-
tare bambini protetti da appositi si-
stemi di ritenuta sul sedile anteriore.
La spia sul quadro strumenti ri-
mane permanentemente accesa fino
alla riattivazione dell’air bag passeg-
gero.AIR BAG LATERALE (fig. 87)
L’air bag laterale installato sul sedile
ha il compito di aumentare la prote-
zione del torace degli occupanti dei
posti anteriori in occasione di un urto
laterale di severità medio-alta.
È costituito da un cuscino a gon-
fiaggio istantaneo alloggiato nello
schienale dei sedili anteriori; questa
soluzione permette di avere sempre il
cuscino nella posizione ottimale ri-
spetto all’occupante indipendente-
mente dalla regolazione del sedile.
In caso di urto laterale, una centra-
lina elettronica elabora i segnali pro-
venienti da un sensore di decelera-
zione e attiva, quando necessario, il
gonfiaggio del cuscino.
Il cuscino si gonfia istantaneamente,
ponendosi a protezione fra il torace
dei passeggeri anteriori e la porta
della vettura. Immediatamente dopo
il cuscino si sgonfia.In caso di urti laterali di bassa seve-
rità (per i quali è sufficiente l’azione
di trattenimento esercitata dalle cin-
ture di sicurezza), l’air bag non viene
attivato. Anche in questo caso è sem-
pre necessario l’utilizzo delle cinture
di sicurezza, che in caso di urto late-
rale assicurano comunque il corretto
posizionamento dell’occupante e ne
evitano l’espulsione per urti molto
violenti.
Pertanto l’air bag laterale (guidatore
e passeggero) non è sostitutivo ma
complementare all’uso delle cinture di
sicurezza, che si raccomanda sempre
di indossare, come del resto prescritto
dalla legislazione in Europa e nella
maggior parte dei paesi extraeuropei.
fig. 86
P4C00379
fig. 87
P4C00349
4C001-067 ITA 11-03-2008 11:29 Pagina 60

61
AVVERTENZE GENERALI
È possibile l’attivazione degli air
bag frontali e/o laterali (ove in do-
tazione) se la vettura è sottoposta
a forti urti o incidenti che interes-
sano la zona sottoscocca, come ad
esempio urti violenti contro gra-
dini, marciapiedi o risalti fissi del
suolo, cadute del veicolo in grandi
buche o avvallamenti stradali.
L’entrata in funzione degli air
bag libera una piccola quantità di
polveri e fumo. Queste polveri e fu-
mosità non sono nocive e non in-
dicano un principio di incendio;
inoltre la superficie del cuscino di-
spiegato e l’interno del veicolo
possono venire ricoperti da un re-
siduo polveroso: questa polvere
può irritare la pelle e gli occhi. Nel
caso di esposizione lavarsi con sa-
pone neutro e acqua.
In caso di accensione della spia
ûdurante la marcia (segnalazione
di una anomalia) rivolgersi tem-
pestivamente ed esclusivamente
alla Rete Assistenziale LANCIA per
la sua riparazione.L’impianto air bag ha una vali-
dità di 10 anni. All’avvicinarsi di
questa scadenza, rivolgersi alla
Rete Assistenziale LANCIA.
Nel caso di un incidente in cui si
sia attivato l’air bag, rivolgersi alla
Rete Assistenziale LANCIA per far
sostituire tutto il dispositivo di si-
curezza, centralina elettronica,
cinture di sicurezza, pretensiona-
tori e per far verificare l’integrità
dell’impianto elettrico.
Tutti gli interventi di controllo,
riparazione e sostituzione riguar-
danti gli air bag devono essere ef-
fettuati presso la Rete Assistenziale
LANCIA.
In caso di rottamazione della vet-
tura occorre rivolgersi alla Rete
Assistenziale LANCIA per far di-
sattivare l’impianto.
In caso di cambio di proprietà
della vettura è indispensabile che
il nuovo proprietario venga a co-
noscenza delle modalità di im-
piego e delle avvertenze sopra in-
dicate ed entri in possesso del Li-
bretto di Uso e Manutenzione.L’attivazione di pretensionatori
(se a comando elettrico), air bag
frontali e air bag laterali è decisa
in modo differenziato dalla cen-
tralina elettronica, in funzione del
tipo di urto. La mancata attiva-
zione di uno o più di essi non è
pertanto indice di malfunziona-
mento del sistema.
Ruotando la chiave di av-
viamento in posizione
MAR la spia ûsi accende
ma deve spegnersi dopo circa 4 se-
condi. Se la spia non si accende o
se rimane accesa durante la mar-
cia, rivolgersi immediatamente
alla Rete Assistenziale LANCIA.
4C001-067 ITA 11-03-2008 11:29 Pagina 61
