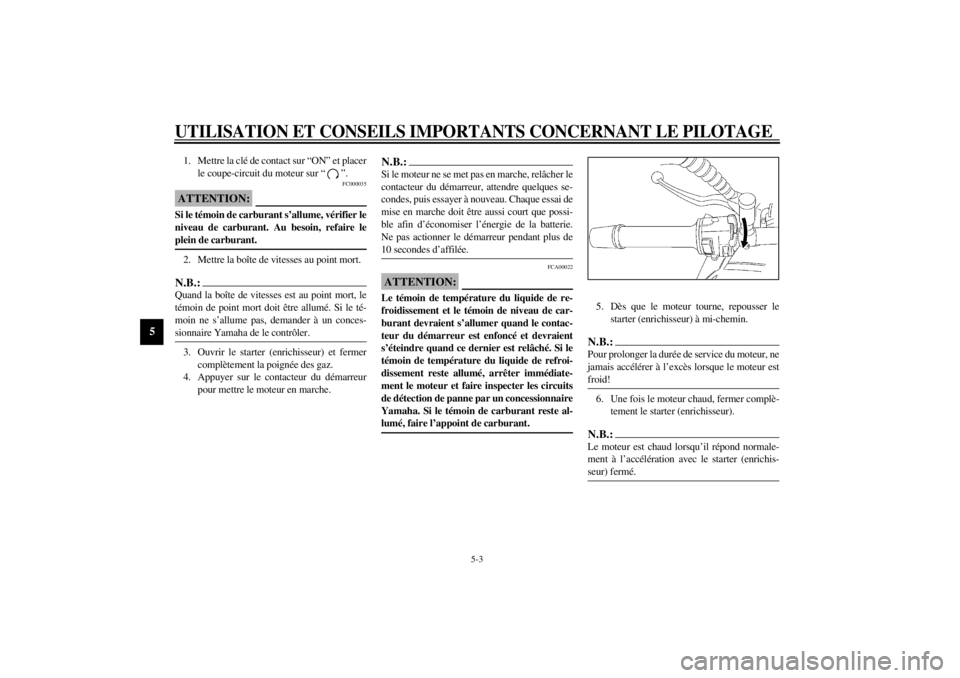

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
1. Mettre la clé de contact sur “ON” et placer
le coupe-circuit du moteur sur “ ”.
FC000035
ATTENTION:@ Si le témoin de carburant s’allume, vérifier le
niveau de carburant. Au besoin, refaire le
plein de carburant. @2. Mettre la boîte de vitesses au point mort.N.B.:@ Quand la boîte de vitesses est au point mort, le
témoin de point mort doit être allumé. Si le té-
moin ne s’allume pas, demander à un conces-
sionnaire Yamaha de le contrôler. @3. Ouvrir le starter (enrichisseur) et fermer
complètement la poignée des gaz.
4. Appuyer sur le contacteur du démarreur
pour mettre le moteur en marche.
N.B.:@ Si le moteur ne se met pas en marche, relâcher le
contacteur du démarreur, attendre quelques se-
condes, puis essayer à nouveau. Chaque essai de
mise en marche doit être aussi court que possi-
ble afin d’économiser l’énergie de la batterie.
Ne pas actionner le démarreur pendant plus de
10 secondes d’affilée. @
FCA00022
ATTENTION:@ Le témoin de température du liquide de re-
froidissement et le témoin de niveau de car-
burant devraient s’allumer quand le contac-
teur du démarreur est enfoncé et devraient
s’éteindre quand ce dernier est relâché. Si le
témoin de température du liquide de refroi-
dissement reste allumé, arrêter immédiate-
ment le moteur et faire inspecter les circuits
de détection de panne par un concessionnaire
Yamaha. Si le témoin de carburant reste al-
lumé, faire l’appoint de carburant. @
5. Dès que le moteur tourne, repousser le
starter (enrichisseur) à mi-chemin.N.B.:@ Pour prolonger la durée de service du moteur, ne
jamais accélérer à l’excès lorsque le moteur est
froid! @6. Une fois le moteur chaud, fermer complè-
tement le starter (enrichisseur).N.B.:@ Le moteur est chaud lorsqu’il répond normale-
ment à l’accélération avec le starter (enrichis-
seur) fermé. @
F_4tx_Operation.fm Page 3 Saturday, October 16, 1999 1:35 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
FAU01258
Mise en marche d’un moteur chaudIl n’est pas nécessaire d’activer le starter (enri-
chisseur) lorsque le moteur est chaud.
FC000046
ATTENTION:@ Se reporter à la section “Rodage du moteur”
avant de rouler pour la première fois. @
FAU00423

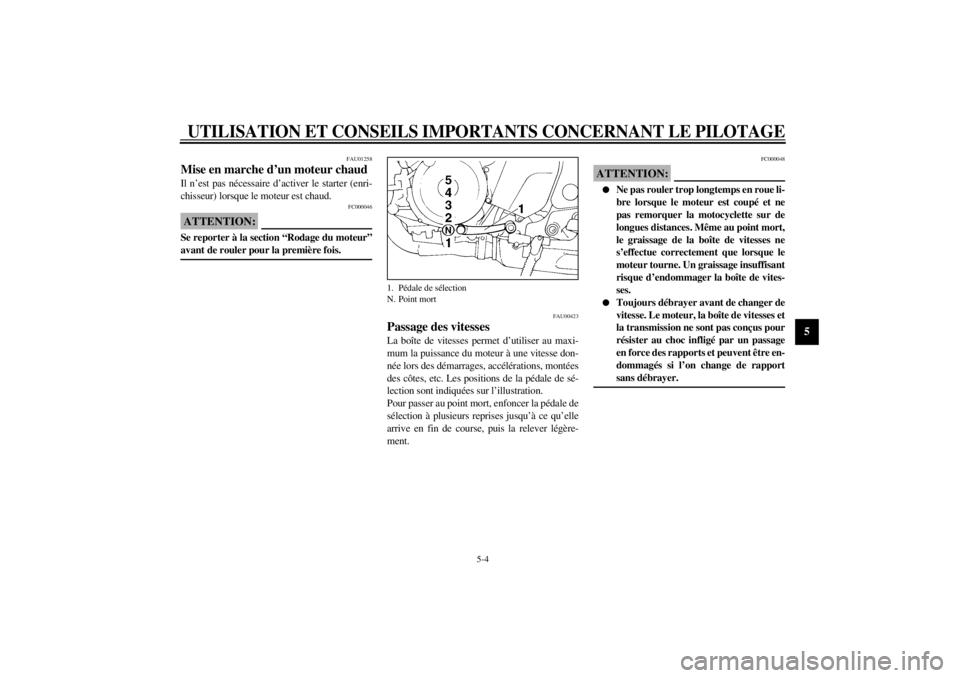

Passage des vitessesLa boîte de vitesses permet d’utiliser au maxi-
mum la puissance du moteur à une vitesse don-
née lors des démarrages, accélérations, montées
des côtes, etc. Les positions de la pédale de sé-
lection sont indiquées sur l’illustration.
Pour passer au point mort, enfoncer la pédale de
sélection à plusieurs reprises jusqu’à ce qu’elle
arrive en fin de course, puis la relever légère-
ment.
FC000048
ATTENTION:@ l
Ne pas rouler trop longtemps en roue li-
bre lorsque le moteur est coupé et ne
pas remorquer la motocyclette sur de
longues distances. Même au point mort,
le graissage de la boîte de vitesses ne
s’effectue correctement que lorsque le
moteur tourne. Un graissage insuffisant
risque d’endommager la boîte de vites-
ses.
l
Toujours débrayer avant de changer de
vitesse. Le moteur, la boîte de vitesses et
la transmission ne sont pas conçus pour
résister au choc infligé par un passage
en force des rapports et peuvent être en-
dommagés si l’on change de rapport
sans débrayer.
@
1. Pédale de sélection
N. Point mort
F_4tx_Operation.fm Page 4 Saturday, October 16, 1999 1:35 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-5
5
FAU00424
Économie de carburantLa consommation de carburant de la motocy-
clette dépend largement du style de conduite.
Afin d’économiser le carburant:l
Faire chauffer le moteur avant chaque dé-
marrage.
l
Refermer le starter (enrichisseur) dès que
possible.
l
Passer sans tarder aux rapports élevés et
éviter de faire tourner le moteur trop vite
durant les accélérations.
l
Éviter les doubles débrayages et ne pas
donner de gaz quand on rétrograde. Ne ja-
mais emballer le moteur à vide.
l
Arrêter le moteur au lieu de le laisser tour-
ner longtemps au ralenti (embouteillages,
feux rouges, passages à niveau).
FAU00436
Rodage du moteurLa période la plus importante de la vie d’un mo-
teur sont ses 1.000 premiers kilomètres. C’est
pourquoi il est indispensable de lire attentive-
ment ce qui suit. Le moteur étant neuf, il faut
éviter de le soumettre à un effort excessif pen-
dant les premiers 1.000 km. Les organes mobi-
les du moteur doivent s’user et se roder mutuel-
lement pour obtenir les jeux de marche corrects.
Pendant cette période, éviter de conduire à
pleins gaz de façon prolongée, et éviter tout ex-
cès susceptible de provoquer la surchauffe du
moteur.
FAU00440
0 à 150 km
Éviter de faire tourner le moteur à plus de
5.000 tr/mn. Après chaque heure d’utilisation,
laisser refroidir le moteur pendant 5 à 10 minu-
tes. Varier la vitesse de la motocyclette de temps
en temps. Ne pas rouler continuellement avec la
même ouverture des gaz.
150 à 500 km
Éviter de faire tourner le moteur à plus de
6.000 tr/mn de façon prolongée. On peut utiliser
librement tous les rapports de la boîte de vites-
ses à condition de ne jamais accélérer à fond.
500 à 1.000 km
Éviter une utilisation prolongée à pleine ouver-
ture des gaz. Éviter un régime de croisière de
plus de 7.000 tr/mn.
FC000052
ATTENTION:@ Veiller à remplacer l’huile de moteur et le fil-
tre à huile après 1.000 km d’utilisation. @
F_4tx_Operation.fm Page 5 Saturday, October 16, 1999 1:35 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-6
5
1.000 km et au-delà
On peut accélérer à fond.
FC000053
ATTENTION:@ l
Ne jamais faire fonctionner le moteur
dans la zone rouge.
l
Si un problème quelconque survenait
au moteur durant la période de rodage,
consulter immédiatement un conces-
sionnaire Yamaha.
@
FAU00457
StationnementPour stationner la motocyclette, arrêter le mo-
teur et retirer la clé de contact. Placer le robinet
de carburant sur “OFF” chaque fois que le mo-
teur est coupé.
FW000058
AVERTISSEMENT
@ Les éléments du système d’échappement sont
chauds. Garer la motocyclette dans un en-
droit où les piétons et les enfants ne risquent
pas de la toucher. Ne pas garer la motocy-
clette dans une descente ou sur un sol meuble,
car elle pourrait facilement se renverser. @
F_4tx_Operation.fm Page 6 Saturday, October 16, 1999 1:35 PM
