Page 25 of 280

23
Instrumentos del salpicadero

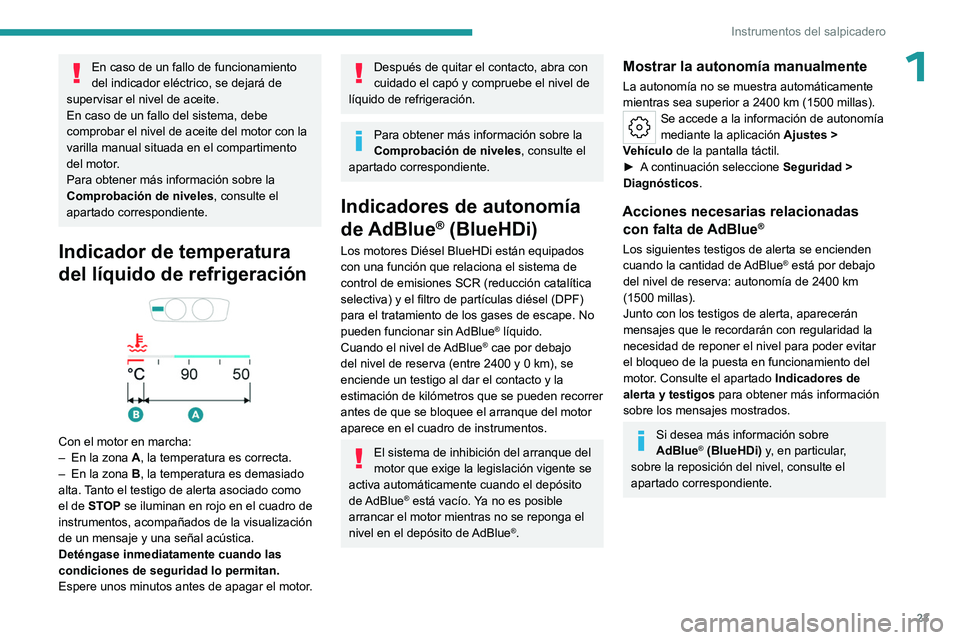

1En caso de un fallo de funcionamiento
del indicador eléctrico, se dejará de
supervisar el nivel de aceite.
En caso de un fallo del sistema, debe
comprobar el nivel de aceite del motor con la
varilla manual situada en el compartimento
del motor.
Para obtener más información sobre la
Comprobación de niveles , consulte el
apartado correspondiente.
Indicador de temperatura
del líquido de refrigeración
Con el motor en marcha:
– En la zona A, la temperatura es correcta.
–
En la zona
B, la temperatura es demasiado
alta. Tanto el testigo de alerta asociado como
el de STOP se iluminan en rojo en el cuadro de
instrumentos, acompañados de la visualización
de un mensaje y una señal acústica.
Deténgase inmediatamente cuando las
condiciones de seguridad lo permitan.
Espere unos minutos antes de apagar el motor.
Después de quitar el contacto, abra con
cuidado el capó y compruebe el nivel de
líquido de refrigeración.
Para obtener más información sobre la
Comprobación de niveles , consulte el
apartado correspondiente.
Indicadores de autonomía
de AdBlue
® (BlueHDi)
Los motores Diésel BlueHDi están equipados
con una función que relaciona el sistema de
control de emisiones SCR (reducción catalítica
selectiva) y el filtro de partículas diésel (DPF)
para el tratamiento de los gases de escape. No
pueden funcionar sin AdBlue
® líquido.
Cuando el nivel de AdBlue® cae por debajo
del nivel de reserva (entre 2400 y 0 km), se
enciende un testigo al dar el contacto y la
estimación de kilómetros que se pueden recorrer
antes de que se bloquee el arranque del motor
aparece en el cuadro de instrumentos.
El sistema de inhibición del arranque del
motor que exige la legislación vigente se
activa automáticamente cuando el depósito
de AdBlue
® está vacío. Ya no es posible
arrancar el motor mientras no se reponga el
nivel en el depósito de AdBlue
®.
Mostrar la autonomía manualmente
La autonomía no se muestra automáticamente
mientras sea superior a 2400 km (1500 millas).
Se accede a la información de autonomía
mediante la aplicación Ajustes
>
Vehículo de la pantalla táctil.
►
A
continuación seleccione Seguridad
>
Diagnósticos.
Acciones necesarias relacionadas con falta de AdBlue®
Los siguientes testigos de alerta se encienden
cuando la cantidad de AdBlue® está por debajo
del nivel de reserva: autonomía de 2400 km
(1500 millas).
Junto con los testigos de alerta, aparecerán
mensajes que le recordarán con regularidad la
necesidad de reponer el nivel para poder evitar
el bloqueo de la puesta en funcionamiento del
motor. Consulte el apartado Indicadores de
alerta y testigos para obtener más información
sobre los mensajes mostrados.
Si desea más información sobre
AdBlue® (BlueHDi) y, en particular,
sobre la reposición del nivel, consulte el
apartado correspondiente.
Page 26 of 280

24
Instrumentos del salpicadero

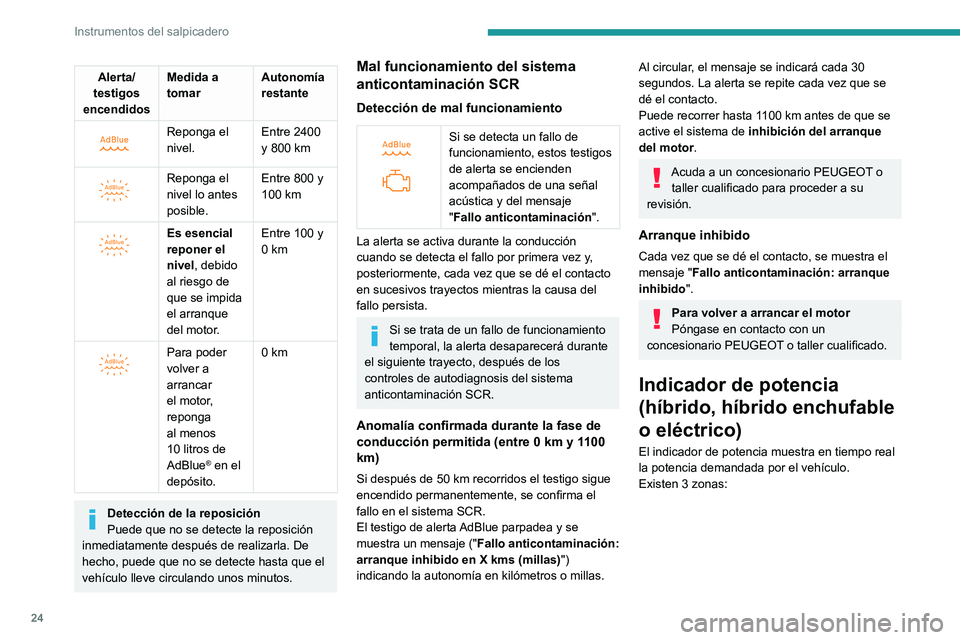

Alerta/
testigos
encendidos Medida a
tomar
Autonomía
restante
Reponga el
nivel.Entre 2400
y 800 km
Reponga el
nivel lo antes
posible.Entre 800 y
100
km
Es esencial
reponer el
nivel, debido
al riesgo de
que se impida
el arranque
del motor.Entre 100 y
0 km
Para poder
volver a
arrancar
el motor,
reponga
al menos
10
litros de
AdBlue
® en el
depósito. 0 km
Detección de la reposición
Puede que no se detecte la reposición
inmediatamente después de realizarla. De
hecho, puede que no se detecte hasta que el
vehículo lleve circulando unos minutos.
Mal funcionamiento del sistema
anticontaminación SCR
Detección de mal funcionamiento
Si se detecta un fallo de
funcionamiento, estos testigos
de alerta se encienden
acompañados de una señal
acústica y del mensaje
"Fallo
anticontaminación ".
La alerta se activa durante la conducción
cuando se detecta el fallo por primera vez y,
posteriormente, cada vez que se dé el contacto
en sucesivos trayectos mientras la causa del
fallo persista.
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá durante
el siguiente trayecto, después de los
controles de autodiagnosis del sistema
anticontaminación SCR.
Anomalía confirmada durante la fase de
conducción permitida (entre 0 km y 1100
km)
Si después de 50 km recorridos el testigo sigue
encendido permanentemente, se confirma el
fallo en el sistema SCR.
El testigo de alerta
AdBlue parpadea y se
muestra un mensaje ("Fallo anticontaminación:
arranque inhibido en X kms (millas) ")
indicando la autonomía en kilómetros o millas.
Al circular, el mensaje se indicará cada 30
segundos. La alerta se repite cada vez que se
dé el contacto.
Puede recorrer hasta 1100 km antes de que se
active el sistema de inhibición del arranque
del motor.
Acuda a un concesionario PEUGEOT o taller cualificado para proceder a su
revisión.
Arranque inhibido
Cada vez que se dé el contacto, se muestra el
mensaje " Fallo anticontaminación: arranque
inhibido ".
Para volver a arrancar el motor
Póngase en contacto con un
concesionario PEUGEOT o taller cualificado.
Indicador de potencia
(híbrido, híbrido enchufable
o eléctrico)
El indicador de potencia muestra en tiempo real
la potencia demandada por el vehículo.
Existen 3 zonas:
Page 27 of 280

25
Instrumentos del salpicadero
1
Para versiones híbridas
POWER Alta demanda de potencia, utilizando la capacidad combinada
de los motores de gasolina y
eléctrico.
El cursor se sitúa en esta zona
durante las fases de conducción más
dinámicas, cuando se demanden
niveles altos de rendimiento.
ECO Utilización óptima de la energía (combustión o eléctrico).
El cursor se sitúa en esta zona
al circular con corriente eléctrica
y cuando se hace un uso óptimo
del motor de gasolina, lo que se
obtienen con un estilo de conducción
adecuado.
CHARGE Recuperación de energía para recargar la batería de tracción.
El cursor se sitúa en esta zona
durante la desaceleración: soltando
el pedal del acelerador o frenando.
Cuando se da el contacto y antes de
arrancar el motor, el indicador de
potencia sólo muestra " OFF".
Para versiones híbridas enchufables
POWER Alta demanda de potencia,
utilizando la capacidad combinada
de los motores de gasolina y
eléctrico.
El cursor se sitúa en esta zona
durante las fases de conducción más
dinámicas, cuando se demanden
niveles altos de rendimiento.
ECO Utilización óptima de la energía (combustión o eléctrico).
El cursor se sitúa en esta zona
al circular con corriente eléctrica
y cuando se hace un uso óptimo
del motor de gasolina, que se
obtienen con un estilo de conducción
adecuado.
Un símbolo indica el umbral en el
que el motor de gasolina arrancará
de nuevo. El conductor puede
así moderar las aceleraciones
para permanecer en el modo de
circulación eléctrica CHARGE Recuperación de energía para
recargar parcialmente la batería de
tracción.
El cursor se sitúa en esta zona
durante la desaceleración: soltando
el pedal del acelerador o frenando
Para versiones eléctricas
CHARGECarga de la batería de tracción
durante la desaceleración y el
frenado.
ECO Consumo de energía moderado y
autonomía optimizada.
POWER Consumo de energía por el sistema
de propulsión durante la aceleración.
NEUTRAL
Al dar el contacto, el sistema de propulsión
eléctrico del vehículo no consume ni genera
energía: tras el barrido del indicador, el cursor
vuelve a la posición "neutral", entre ECO y
CHARGE.
Page 28 of 280

26
Instrumentos del salpicadero

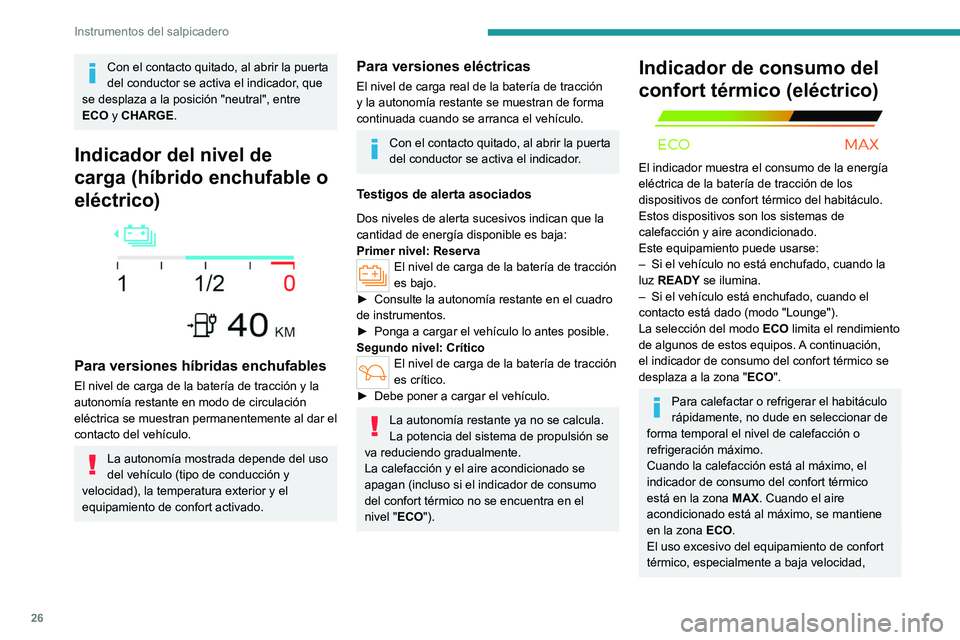

Con el contacto quitado, al abrir la puerta
del conductor se activa el indicador, que
se desplaza a la posición "neutral", entre
ECO y CHARGE.
Indicador del nivel de
carga (híbrido enchufable o
eléctrico)
Para versiones híbridas enchufables
El nivel de carga de la batería de tracción y la
autonomía restante en modo de circulación
eléctrica se muestran permanentemente al dar el
contacto del vehículo.
La autonomía mostrada depende del uso
del vehículo (tipo de conducción y
velocidad), la temperatura exterior y el
equipamiento de confort activado.
Para versiones eléctricas
El nivel de carga real de la batería de tracción
y la autonomía restante se muestran de forma
continuada cuando se arranca el vehículo.
Con el contacto quitado, al abrir la puerta
del conductor se activa el indicador.
Testigos de alerta asociados
Dos niveles de alerta sucesivos indican que la
cantidad de energía disponible es baja:
Primer nivel: Reserva
El nivel de carga de la batería de tracción
es bajo.
►
Consulte la autonomía restante en el cuadro
de instrumentos.
►
Ponga a cargar el vehículo lo antes posible.
Segundo nivel: Crítico
El nivel de carga de la batería de tracción
es crítico.
►
Debe poner a cargar el vehículo.
La autonomía restante ya no se calcula.
La potencia del sistema de propulsión se
va reduciendo gradualmente.
La calefacción y el aire acondicionado se
apagan (incluso si el indicador de consumo
del confort térmico no se encuentra en el
nivel "ECO").
Indicador de consumo del
confort térmico (eléctrico)
El indicador muestra el consumo de la energía
eléctrica de la batería de tracción de los
dispositivos de confort térmico del habitáculo.
Estos dispositivos son los sistemas de
calefacción y aire acondicionado.
Este equipamiento puede usarse:
–
Si el vehículo no está enchufado, cuando la
luz
READY se ilumina.
–
Si el vehículo está enchufado, cuando el
contacto está dado (modo "Lounge").
La selección del modo ECO
limita el rendimiento
de algunos de estos equipos. A continuación,
el indicador de consumo del confort térmico se
desplaza a la zona " ECO".
Para calefactar o refrigerar el habitáculo
rápidamente, no dude en seleccionar de
forma temporal el nivel de calefacción o
refrigeración máximo.
Cuando la calefacción está al máximo, el
indicador de consumo del confort térmico
está en la zona MAX. Cuando el aire
acondicionado está al máximo, se mantiene
en la zona ECO.
El uso excesivo del equipamiento de confort
térmico, especialmente a baja velocidad,
Page 29 of 280

27
Instrumentos del salpicadero

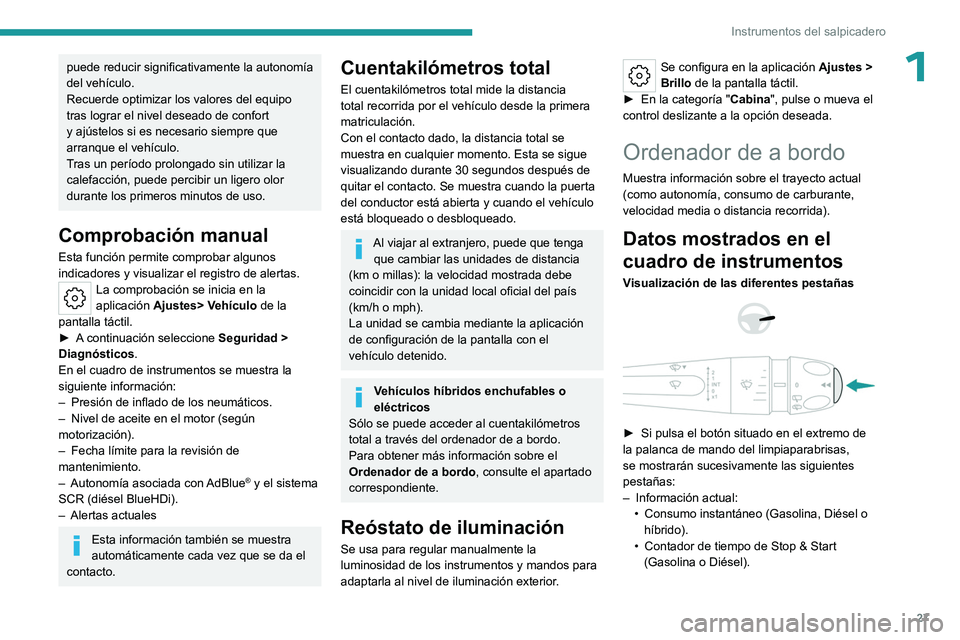

1puede reducir significativamente la autonomía
del vehículo.
Recuerde optimizar los valores del equipo
tras lograr el nivel deseado de confort
y ajústelos si es necesario siempre que
arranque el vehículo.
Tras un período prolongado sin utilizar la
calefacción, puede percibir un ligero olor
durante los primeros minutos de uso.
Comprobación manual
Esta función permite comprobar algunos
indicadores y visualizar el registro de alertas.
La comprobación se inicia en la
aplicación Ajustes> Vehículo de la
pantalla táctil.
►
A
continuación seleccione Seguridad >
Diagnósticos.
En el cuadro de instrumentos se muestra la
siguiente información:
–
Presión de inflado de los neumáticos.
–
Nivel de aceite en el motor (según
motorización).
–
Fecha límite para la revisión de
mantenimiento.
–
Autonomía asociada con
AdBlue® y el sistema
SCR (diésel
BlueHDi).
–
Alertas actuales
Esta información también se muestra
automáticamente cada vez que se da el
contacto.
Cuentakilómetros total
El cuentakilómetros total mide la distancia
total recorrida por el vehículo desde la primera
matriculación.
Con el contacto dado, la distancia total se
muestra en cualquier momento. Esta se sigue
visualizando durante 30 segundos después de
quitar el contacto. Se muestra cuando la puerta
del conductor está abierta y cuando el vehículo
está bloqueado o desbloqueado.
Al viajar al extranjero, puede que tenga que cambiar las unidades de distancia
(km o millas): la velocidad mostrada debe
coincidir con la unidad local oficial del país
(km/h o mph).
La unidad se cambia mediante la aplicación
de configuración de la pantalla con el
vehículo detenido.
Vehículos híbridos enchufables o
eléctricos
Sólo se puede acceder al cuentakilómetros
total a través del ordenador de a bordo.
Para obtener más información sobre el
Ordenador de a bordo , consulte el apartado
correspondiente.
Reóstato de iluminación
Se usa para regular manualmente la
luminosidad de los instrumentos y mandos para
adaptarla al nivel de iluminación exterior.
Se configura en la aplicación Ajustes >
Brillo de la pantalla táctil.
►
En la categoría "
Cabina", pulse o mueva el
control deslizante a la opción deseada.
Ordenador de a bordo
Muestra información sobre el trayecto actual
(como autonomía, consumo de carburante,
velocidad media o distancia recorrida).
Datos mostrados en el
cuadro de instrumentos
Visualización de las diferentes pestañas
► Si pulsa el botón situado en el extremo de
la palanca de mando del limpiaparabrisas,
se mostrarán sucesivamente las siguientes
pestañas:
–
Información actual:
•
Consumo instantáneo (Gasolina, Diésel o
híbrido).
•
Contador de tiempo de Stop & Start
(Gasolina o Diésel).
Page 30 of 280

28
Instrumentos del salpicadero

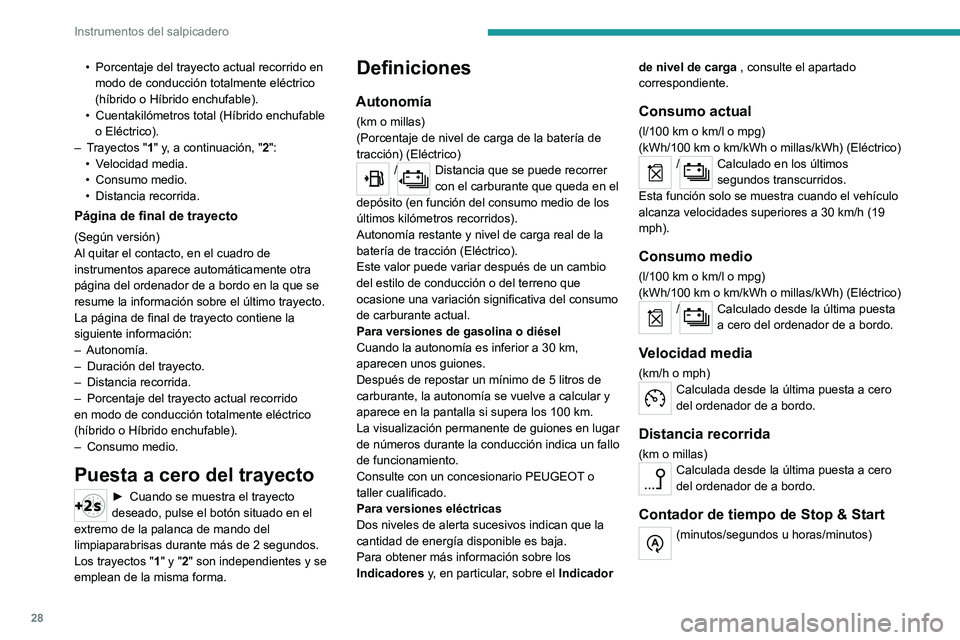

• Porcentaje del trayecto actual recorrido en
modo de conducción totalmente eléctrico
(híbrido o Híbrido enchufable).
•
Cuentakilómetros total (Híbrido enchufable
o Eléctrico).
–
T
rayectos "1" y, a continuación, "2":
•
V
elocidad media.
•
Consumo medio.
•
Distancia recorrida.
Página de final de trayecto
(Según versión)
Al quitar el contacto, en el cuadro de
instrumentos aparece automáticamente otra
página del ordenador de a bordo en la que se
resume la información sobre el último trayecto.
La página de final de trayecto contiene la
siguiente información:
– Autonomía.
–
Duración del trayecto.
–
Distancia recorrida.
–
Porcentaje del trayecto actual recorrido
en modo de conducción totalmente eléctrico
(híbrido o Híbrido enchufable).
–
Consumo medio.
Puesta a cero del trayecto
► Cuando s e muestra el trayecto
deseado, pulse el botón situado en el
extremo de la palanca de mando del
limpiaparabrisas durante más de 2
segundos.
Los trayectos "1" y "2" son independientes y se
emplean de la misma forma.
Definiciones
Autonomía
(km o millas)
(Porcentaje de nivel de carga de la batería de
tracción) (Eléctrico)
/Distancia que se puede recorrer
con el carburante que queda en el
depósito (en función del consumo medio de los
últimos kilómetros recorridos).
Autonomía restante y nivel de carga real de la
batería de tracción (Eléctrico).
Este valor puede variar después de un cambio
del estilo de conducción o del terreno que
ocasione una variación significativa del consumo
de carburante actual.
Para versiones de gasolina o diésel
Cuando la autonomía es inferior a 30
km,
aparecen unos guiones.
Después de repostar un mínimo de 5
litros de
carburante, la autonomía se vuelve a calcular y
aparece en la pantalla si supera los 100
km.
La visualización permanente de guiones en lugar
de números durante la conducción indica un fallo
de funcionamiento.
Consulte con un concesionario PEUGEOT o
taller cualificado.
Para versiones eléctricas
Dos niveles de alerta sucesivos indican que la
cantidad de energía disponible es baja.
Para obtener más información sobre los
Indicadores y, en particular, sobre el Indicador de nivel de carga , consulte el apartado
correspondiente.
Consumo actual
(l/100 km o km/l o mpg)
(kWh/100 km o km/kWh o millas/kWh) (Eléctrico)
/Calculado en los últimos
segundos transcurridos.
Esta función solo se muestra cuando el vehículo
alcanza velocidades superiores a 30
km/h (19
mph).
Consumo medio
(l/100 km o km/l o mpg)
(kWh/100 km o km/kWh o millas/kWh) (Eléctrico)
/Calculado desde la última puesta
a cero del ordenador de a bordo.
Velocidad media
(km/h o mph)Calculada desde la última puesta a cero
del ordenador de a bordo.
Distancia recorrida
(km o millas)Calculada desde la última puesta a cero
del ordenador de a bordo.
Contador de tiempo de Stop & Start
(minutos/segundos u horas/minutos)
Page 31 of 280

29
Instrumentos del salpicadero

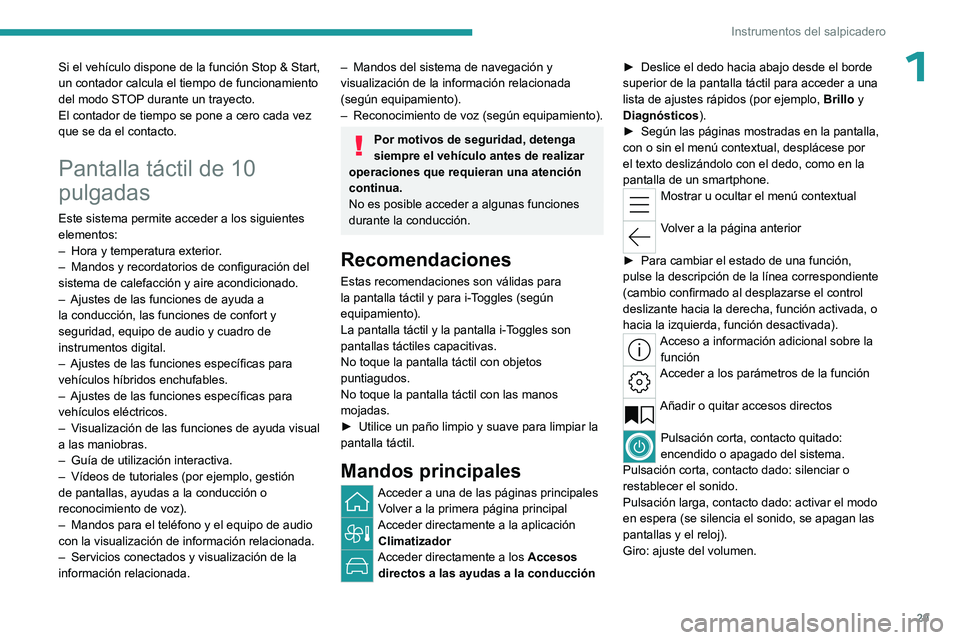

1Si el vehículo dispone de la función Stop & Start,
un contador calcula el tiempo de funcionamiento
del modo STOP durante un trayecto.
El contador de tiempo se pone a cero cada vez
que se da el contacto.
Pantalla táctil de 10
pulgadas
Este sistema permite acceder a los siguientes
elementos:
–
Hora y temperatura exterior
.
–
Mandos y recordatorios de configuración del
sistema de calefacción y aire acondicionado.
–
Ajustes de las funciones de ayuda a
la conducción, las funciones de confort y
seguridad, equipo de audio y cuadro de
instrumentos digital.
–
Ajustes de las funciones específicas para
vehículos híbridos enchufables.
–
Ajustes de las funciones específicas para
vehículos eléctricos.
–
V
isualización de las funciones de ayuda visual
a las maniobras.
–
Guía de utilización interactiva.
–
Vídeos de tutoriales (por ejemplo, gestión
de pantallas, ayudas a la conducción o
reconocimiento de voz).
–
Mandos para el teléfono y el equipo de audio
con la visualización de
información relacionada.
–
Servicios conectados y visualización de la
información relacionada.
– Mandos del sistema de navegación y
visualización de la información relacionada
(según equipamiento).
–
Reconocimiento de voz (según equipamiento).
Por motivos de seguridad, detenga
siempre el vehículo antes de realizar
operaciones que requieran una atención
continua.
No es posible acceder a algunas funciones
durante la conducción.
Recomendaciones
Estas recomendaciones son válidas para
la pantalla táctil y para i-Toggles (según
equipamiento).
La pantalla táctil y la pantalla i-Toggles son
pantallas táctiles capacitivas.
No toque la pantalla táctil con objetos
puntiagudos.
No toque la pantalla táctil con las manos
mojadas.
►
Utilice un paño limpio y suave para limpiar la
pantalla táctil.
Mandos principales
Acceder a una de las páginas principales Volver a la primera página principal
Acceder directamente a la aplicación Climatizador
Acceder directamente a los Accesos directos a las ayudas a la conducción ►
Deslice el dedo hacia abajo desde el borde
superior de la pantalla táctil para acceder a una
lista de ajustes rápidos (por ejemplo, Brillo
y
Diagnósticos).
►
Según las páginas mostradas en la pantalla,
con o sin el menú contextual, desplácese por
el texto deslizándolo con el dedo, como en la
pantalla de un smartphone.
Mostrar u ocultar el menú contextual
Volver a la página anterior
►
Para cambiar el estado de una función,
pulse la descripción de la línea correspondiente
(cambio confirmado al desplazarse el control
deslizante hacia la derecha, función activada, o
hacia la izquierda, función desactivada).
Acceso a información adicional sobre la función
Acceder a los parámetros de la función
Añadir o quitar accesos directos
Pulsación corta, contacto quitado:
encendido o apagado del sistema.
Pulsación corta, contacto dado: silenciar o
restablecer el sonido.
Pulsación larga, contacto dado: activar el modo
en espera (se silencia el sonido, se apagan las
pantallas y el reloj).
Giro: ajuste del volumen.
Page 32 of 280

30
Instrumentos del salpicadero
Aplicaciones
Pulse este botón para acceder al panel
de aplicaciones.
En cualquier página, pulse la pantalla
táctil con tres dedos para mostrar el
panel de las aplicaciones.
Para obtener información sobre las otras
aplicaciones que no se indican aquí, consulte los
apartados en los que se describen los sistemas
de audio y telemático.
ADAS
Activación o desactivación y
configuración de las funciones de ayuda a la
conducción.
Climatizador
Ajustes para la temperatura, el caudal de
aire, etc.
Para obtener más información sobre el Aire
acondicionado automático bizona , consulte el
apartado correspondiente.
Activación o desactivación del volante
calefactado.
Para obtener más información sobre el
Volante calefactado, consulte el apartado
correspondiente.
Asientos
Activación o desactivación y
configuración de las funciones de confort de los
asientos (calefacción y masajes).
Para obtener más información sobre los
Asientos calefactados o los Masajes multipunto
, consulte el apartado
correspondiente.
Ajustes
Ajustes principales del sistema de audio,
la pantalla táctil y el cuadro de instrumentos
digital.
Activación o desactivación y configuración de
las funciones de iluminación exterior, acceso al
vehículo y seguridad.
Energía
Para versiones híbridas enchufables
Acceso a las características del sistema híbrido
enchufable (flujo de energía, estadísticas de
consumo, carga programada, función e
- SAVE).
Para versiones eléctricas
Acceso a las características del sistema de
carga (flujo de energía, estadísticas de consumo
y carga programada).
Aplicación Energía (híbrido enchufable o eléctrico)
Flujo de energía
Para versiones híbridas enchufables
La página muestra el funcionamiento del sistema
híbrido enchufable en tiempo real.
1. Modo de conducción activo
2. Motor de gasolina
3. Motor eléctrico
4. Nivel de carga estimado de la batería de
tracción
Los flujos de energía tienen un color diferente en
función del tipo de conducción:
–
Azul:
energía totalmente eléctrica.
–
Blanco:
energía del motor de gasolina.
–
V
erde: recuperación de energía.
Para versiones eléctricas
La página muestra el funcionamiento del sistema
de propulsión eléctrico en tiempo real.
1.Modo de conducción activo
2. Motor eléctrico
3. Nivel de carga estimado de la batería de
tracción
4. Flujos de energía
Los flujos de energía tienen un color diferente en
función del tipo de conducción:
A. Azul: consumo de energía
B. Verde: recuperación de energía
