Page 177 of 280

175
Información práctica
7No insista e introduzca una boquilla de
gasoil.
El sistema anticonfusión de carburante
no impide el repostaje con un bidón,
independientemente del tipo de carburante.
Desplazamientos al extranjero
Debido a que las boquillas de repostaje
de gasoil pueden ser diferentes según el
país, el sistema anticonfusión de carburante
puede imposibilitar el llenado del depósito.
Antes de desplazarse al extranjero, es
aconsejable comprobar con el concesionario
PEUGEOT si el vehículo está adaptado a los
equipos de suministro de los países visitados.
Vehículos eléctricos -
Recomendaciones
generales
Estas recomendaciones y la información general
son aplicables a vehículos híbridos, híbridos
enchufables y eléctricos.
Sistema de alto voltaje
La tensión del sistema de alta tensión es
peligrosa y puede provocar quemaduras
u otras lesiones, o incluso descargas
eléctricas mortales.
Dado que los daños en los componentes de
alta tensión no se pueden percibir, PEUGEOT
recomienda lo siguiente:
–
Nunca toque los componentes, estén
dañados o no, y no deje nunca que joyas u
otros objetos metálicos entren en contacto
con dichos componentes.
–
Nunca manipule los cables de alta tensión
(morados o naranjas) ni cualquier otro
componente de alta tensión marcado con la
etiqueta de riesgo eléctrico. El sistema de
alta tensión sólo debe manipularlo personal
competente en los talleres cualificados y
acreditados para realizar este tipo de trabajo.
–
No dañe, altere ni quite los cables de
alta tensión (morados o naranjas) ni los
desconecte de la red de alta tensión.
–
No abra, altere ni quite la tapa de la batería
de tracción.
–
No utilice herramientas de corte y
conformado ni fuentes de calor cerca de los
componentes y cables de alta tensión.
En caso de que el nivel del líquido de
refrigeración del depósito sea bajo,
debe reponerse en un taller cualificado y
capacitado que compruebe que la fuga no
está en la batería de tracción.
El sistema de alta tensión sólo debe
manipularlo personal competente en los
talleres cualificados y acreditados para
realizar este tipo de trabajo.
Los daños en el vehículo o en la batería de
tracción pueden provocar escapes de gases
o líquidos tóxicos inmediata o posteriormente.
PEUGEOT recomienda lo siguiente:
–
A
vise siempre a los bomberos y a
los servicios de emergencia cuando se
produzca cualquier incidente, y ponga en su
conocimiento que el vehículo está equipado
con una batería de tracción.
–
No toque los líquidos que se escapan de la
batería de tracción.
–
No inhale los gases que emite la batería de
tracción, ya que son tóxicos.
–
Aléjese del vehículo si se produce
cualquier incidente o accidente, ya que los
gases expulsados son inflamables y podrían
provocar un incendio.
Batería de tracción
Sobrecalentamiento de la batería de
tracción
Si se encienden los siguientes
testigos de alerta, acompañados
de la visualización de un mensaje y una señal
acústica, debe hacer lo siguiente:
►
Detenga el vehículo lo antes posibles en las
mejores condiciones de seguridad.
►
Quite el contacto.
►
Salga del vehículo lo antes posible
alejándose hasta una distancia segura.
Page 178 of 280

176
Información práctica

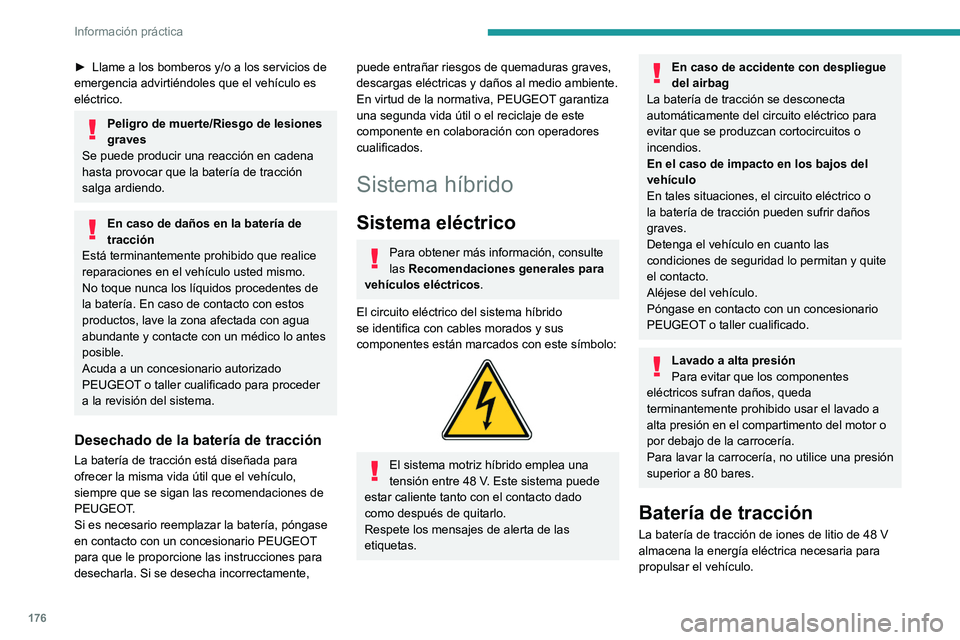

► Llame a los bomberos y/o a los servicios de
emergencia advirtiéndoles que el vehículo es
eléctrico.
Peligro de muerte/Riesgo de lesiones
graves
Se puede producir una reacción en cadena
hasta provocar que la batería de tracción
salga ardiendo.
En caso de daños en la batería de
tracción
Está terminantemente prohibido que realice
reparaciones en el vehículo usted mismo.
No toque nunca los líquidos procedentes de
la batería. En caso de contacto con estos
productos, lave la zona afectada con agua
abundante y contacte con un médico lo antes
posible.
Acuda a un concesionario autorizado
PEUGEOT o taller cualificado para proceder
a la revisión del sistema.
Desechado de la batería de tracción
La batería de tracción está diseñada para
ofrecer la misma vida útil que el vehículo,
siempre que se sigan las recomendaciones de
PEUGEOT.
Si es necesario reemplazar la batería, póngase
en contacto con un concesionario PEUGEOT
para que le proporcione las instrucciones para
desecharla. Si se desecha incorrectamente,
puede entrañar riesgos de quemaduras graves,
descargas eléctricas y daños al medio ambiente.
En virtud de la normativa, PEUGEOT garantiza
una segunda vida útil o el reciclaje de este
componente en colaboración con operadores
cualificados.
Sistema híbrido
Sistema eléctrico
Para obtener más información, consulte
las Recomendaciones generales para
vehículos eléctricos.
El circuito eléctrico del sistema híbrido
se identifica con cables morados y sus
componentes están marcados con este símbolo:
El sistema motriz híbrido emplea una
tensión entre 48 V. Este sistema puede
estar caliente tanto con el contacto dado
como después de quitarlo.
Respete los mensajes de alerta de las
etiquetas.
En caso de accidente con despliegue
del airbag
La batería de tracción se desconecta
automáticamente del circuito eléctrico para
evitar que se produzcan cortocircuitos o
incendios.
En el caso de impacto en los bajos del
vehículo
En tales situaciones, el circuito eléctrico o
la batería de tracción pueden sufrir daños
graves.
Detenga el vehículo en cuanto las
condiciones de seguridad lo permitan y quite
el contacto.
Aléjese del vehículo.
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
Lavado a alta presión
Para evitar que los componentes
eléctricos sufran daños, queda
terminantemente prohibido usar el lavado a
alta presión en el compartimento del motor o
por debajo de la carrocería.
Para lavar la carrocería, no utilice una presión
superior a 80
bares.
Batería de tracción
La batería de tracción de iones de litio de 48 V
almacena la energía eléctrica necesaria para
propulsar el vehículo.
Page 179 of 280

177
Información práctica

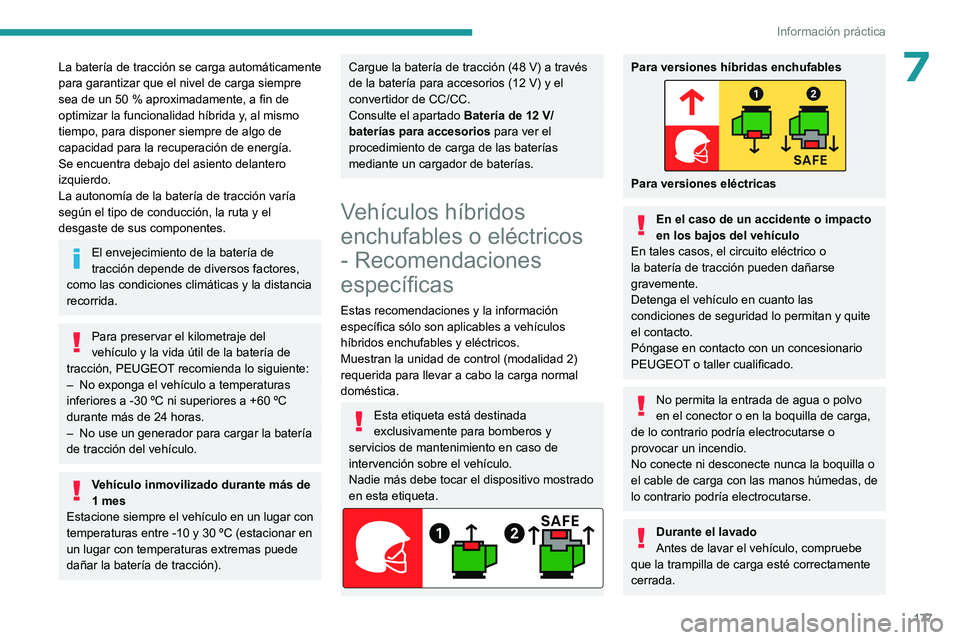

7La batería de tracción se carga automáticamente
para garantizar que el nivel de carga siempre
sea de un 50 % aproximadamente, a fin de
optimizar la funcionalidad híbrida y, al mismo
tiempo, para disponer siempre de algo de
capacidad para la recuperación de energía.
Se encuentra debajo del asiento delantero
izquierdo.
La autonomía de la batería de tracción varía
según el tipo de conducción, la ruta y el
desgaste de sus componentes.
El envejecimiento de la batería de
tracción depende de diversos factores,
como las condiciones climáticas y la distancia
recorrida.
Para preservar el kilometraje del
vehículo y la vida útil de la batería de
tracción, PEUGEOT recomienda lo siguiente:
–
No exponga el vehículo a temperaturas
inferiores a -30
ºC ni superiores a +60 ºC
durante más de 24
horas.
–
No use un generador para cargar la batería
de tracción del vehículo.
Vehículo inmovilizado durante más de
1 mes
Estacione siempre el vehículo en un lugar con
temperaturas entre -10 y 30 ºC (estacionar en
un lugar con temperaturas extremas puede
dañar la batería de tracción).
Cargue la batería de tracción (48 V) a través
de la batería para accesorios (12 V) y el
convertidor de CC/CC.
Consulte el apartado Batería de 12 V/
baterías para accesorios para ver el
procedimiento de carga de las baterías
mediante un cargador de baterías.
Vehículos híbridos
enchufables o eléctricos
- Recomendaciones
específicas
Estas recomendaciones y la información
específica sólo son aplicables a vehículos
híbridos enchufables y eléctricos.
Muestran la unidad de control (modalidad
2)
requerida para llevar a cabo la carga normal
doméstica.
Esta etiqueta está destinada
exclusivamente para bomberos y
servicios de mantenimiento en caso de
intervención sobre el vehículo.
Nadie más debe tocar el dispositivo mostrado
en esta etiqueta.
Para versiones híbridas enchufables
Para versiones eléctricas
En el caso de un accidente o impacto
en los bajos del vehículo
En tales casos, el circuito eléctrico o
la batería de tracción pueden dañarse
gravemente.
Detenga el vehículo en cuanto las
condiciones de seguridad lo permitan y quite
el contacto.
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
No permita la entrada de agua o polvo
en el conector o en la boquilla de carga,
de lo contrario podría electrocutarse o
provocar un incendio.
No conecte ni desconecte nunca la boquilla o
el cable de carga con las manos húmedas, de
lo contrario podría electrocutarse.
Durante el lavado
Antes de lavar el vehículo, compruebe
que la trampilla de carga esté correctamente
cerrada.
Page 180 of 280

178
Información práctica
Nunca lave el vehículo durante el proceso de
carga de la batería.
Lavado a alta presión
Para evitar que los componentes
eléctricos sufran daños, queda
terminantemente prohibido usar el lavado a
alta presión en el compartimento del motor o
por debajo de la carrocería.
Para lavar la carrocería, no utilice una presión
superior a 80 bares.
Para preservar el kilometraje del
vehículo y la vida útil de la batería de
tracción, PEUGEOT recomienda lo siguiente:
–
No realice una carga completa diaria de
la batería del vehículo eléctrico (cargue la
batería de tracción por debajo del 80
% con la
máxima frecuencia posible).
–
No deje que la batería se descargue
completamente.
–
No inmovilice el vehículo durante mucho
tiempo (más de 12
horas) si el nivel de carga
de la batería de tracción es bajo o alto. Se
recomienda un nivel de carga de entre el 20
y el 40
%.
–
Limite el uso de la carga rápida.
–
No exponga el vehículo a temperaturas
inferiores a -30
ºC ni superiores a +60 ºC
durante más de 24
horas.
–
Evite cargar el vehículo a bajas
temperaturas (salvo si el vehículo ha estado
circulando durante más de 20 minutos) ni a
temperaturas superiores a +30 ºC.
–
No use la batería de tracción del vehículo
como un generador de energía.
–
No use un generador para cargar la batería
de tracción del vehículo.
Precauciones
Los vehículos híbridos enchufables o eléctricos
han sido desarrollados conforme a las
recomendaciones sobre límites máximos de
campos electromagnéticos establecidos por las
Directrices de 1998 de la Comisión internacional
de protección contra la radiación no ionizante o
ICNRP, por sus siglas en inglés.
Portadores de marcapasos y similares
Las personas con marcapasos o
dispositivos similares deben consultar
con un médico o con el fabricante del dispositivo
electromédico las precauciones necesarias o las
instrucciones a seguir, asegurándose de que se
garantiza el funcionamiento en un entorno
conforme con las recomendaciones de la
ICNRP.
En caso de duda
Carga doméstica o rápida
(modalidad
2 o 3): no permanezca dentro
del vehículo o próximo a este, ni cerca del
cable de carga o de la unidad de carga, ni
siquiera durante un tiempo breve.
Carga superrápida (modalidad
4;
Eléctrico): no utilice el sistema usted mismo
y evite aproximarse a unidades de carga
rápida públicas. Abandone la zona de carga y
solicite a otra persona que realice la recarga
del vehículo.
Unidad de control (modo 2)
POWER
Verde: se ha establecido la conexión
eléctrica, la carga puede empezar.
CHARGE
Verde intermitente: carga en curso o
temperatura de preacondicionamiento activada.
Verde fijo: la carga ha finalizado.
FAULT
Rojo: anomalía, no se permite la carga
o ésta debe detenerse inmediatamente.
Compruebe que todos los elementos estén
conectados correctamente y que no haya fallos
en el sistema eléctrico.
Page 181 of 280

179
Información práctica

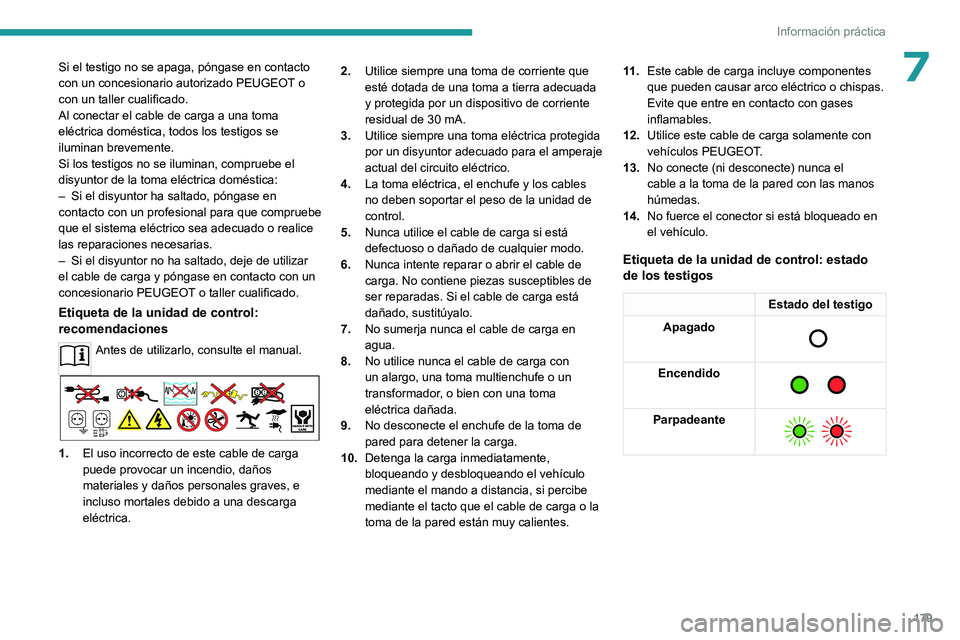

7Si el testigo no se apaga, póngase en contacto
con un concesionario autorizado PEUGEOT o
con un taller cualificado.
Al conectar el cable de carga a una toma
eléctrica doméstica, todos los testigos se
iluminan brevemente.
Si los testigos no se iluminan, compruebe el
disyuntor de la toma eléctrica doméstica:
–
Si el disyuntor ha saltado, póngase en
contacto con
un profesional para que compruebe
que el sistema eléctrico sea adecuado o realice
las reparaciones necesarias.
–
Si el disyuntor no ha saltado, deje de utilizar
el cable de carga y póngase en contacto con un
concesionario PEUGEOT
o taller cualificado.
Etiqueta de la unidad de control:
recomendaciones
Antes de utilizarlo, consulte el manual.
1.El uso incorrecto de este cable de carga
puede provocar un incendio, daños
materiales y daños personales graves, e
incluso mortales debido a una descarga
eléctrica. 2.
Utilice siempre una toma de corriente que
esté dotada de una toma a tierra adecuada
y protegida por un dispositivo de corriente
residual de 30 mA.
3. Utilice siempre una toma eléctrica protegida
por un disyuntor adecuado para el amperaje
actual del circuito eléctrico.
4. La toma eléctrica, el enchufe y los cables
no deben soportar el peso de la unidad de
control.
5. Nunca utilice el cable de carga si está
defectuoso o dañado de cualquier modo.
6. Nunca intente reparar o abrir el cable de
carga. No contiene piezas susceptibles de
ser reparadas. Si el cable de carga está
dañado, sustitúyalo.
7. No sumerja nunca el cable de carga en
agua.
8. No utilice nunca el cable de carga con
un alargo, una toma multienchufe o un
transformador, o bien con una toma
eléctrica dañada.
9. No desconecte el enchufe de la toma de
pared para detener la carga.
10. Detenga la carga inmediatamente,
bloqueando y desbloqueando el vehículo
mediante el mando a distancia, si percibe
mediante el tacto que el cable de carga o la
toma de la pared están muy calientes. 11 .
Este cable de carga incluye componentes
que pueden causar arco eléctrico o chispas.
Evite que entre en contacto con gases
inflamables.
12. Utilice este cable de carga solamente con
vehículos PEUGEOT.
13. No conecte (ni desconecte) nunca el
cable a la toma de la pared con las manos
húmedas.
14. No fuerce el conector si está bloqueado en
el vehículo.
Etiqueta de la unidad de control: estado
de los testigos
Estado del testigo
Apagado
Encendido
Parpadeante
Page 182 of 280
180
Información práctica

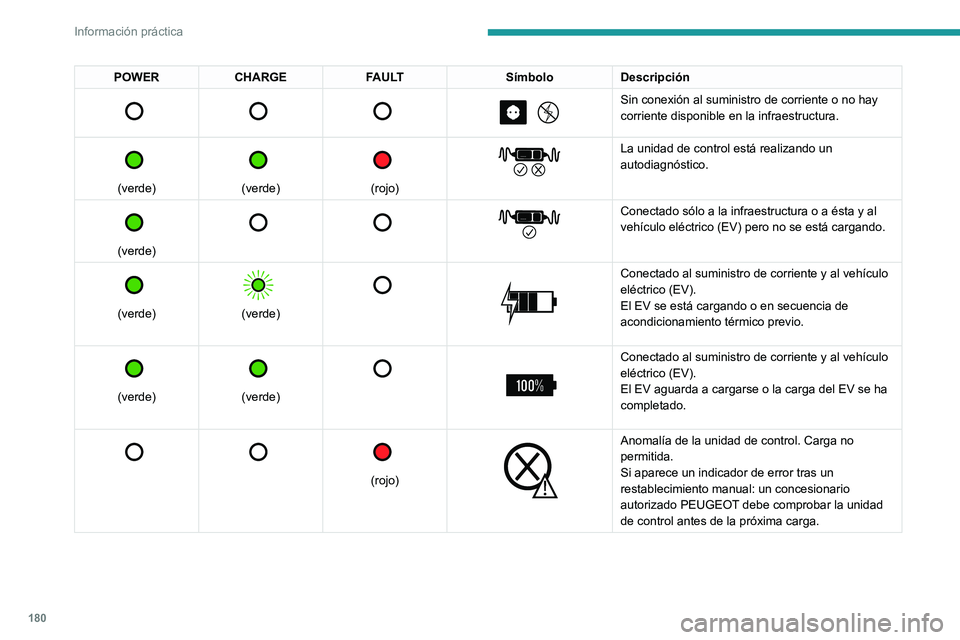

POWERCHARGE FAULT SímboloDescripción
Sin conexión al suministro de corriente o no hay
corriente disponible en la infraestructura.
(verde)
(verde)
(rojo)
La unidad de control está realizando un
autodiagnóstico.
(verde)
Conectado sólo a la infraestructura o a ésta y al
vehículo eléctrico (EV) pero no se está cargando.
(verde)
(verde)
Conectado al suministro de corriente y al vehículo
eléctrico (EV).
El EV se está cargando o en secuencia de
acondicionamiento térmico previo.
(verde)
(verde)
Conectado al suministro de corriente y al vehículo
eléctrico (EV).
El EV aguarda a cargarse o la carga del EV se ha
completado.
(rojo)
Anomalía de la unidad de control. Carga no
permitida.
Si aparece un indicador de error tras un
restablecimiento manual: un concesionario
autorizado PEUGEOT debe comprobar la unidad
de control antes de la próxima carga.
Page 183 of 280

181
Información práctica

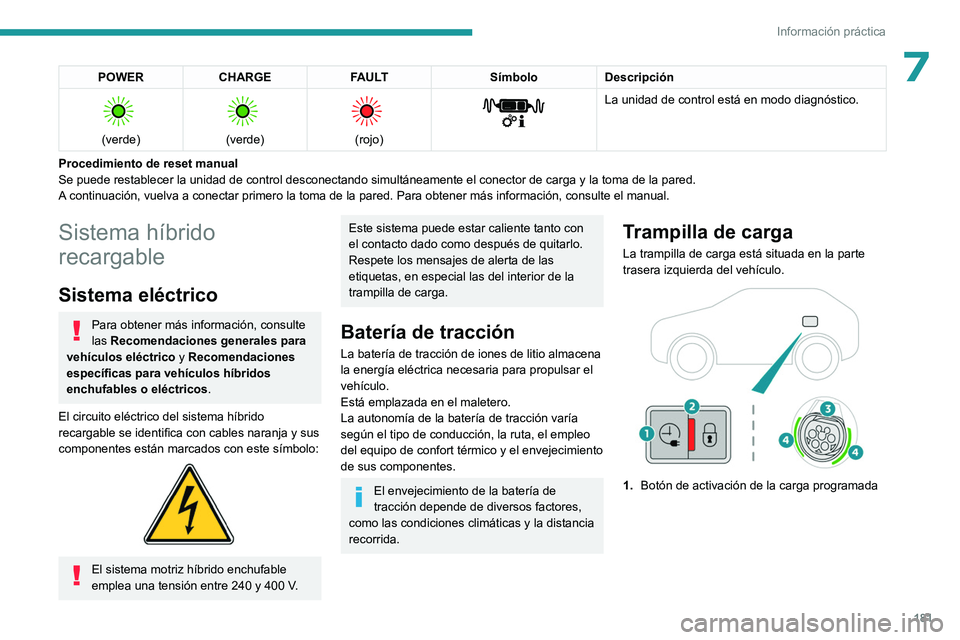

7POWERCHARGE FAULT SímboloDescripción
(verde)
(verde)
(rojo)
La unidad de control está en modo diagnóstico.
Procedimiento de reset manual
Se puede restablecer la unidad de control desconectando simultáneamen\
te el conector de carga y la toma de la pared.
A continuación, vuelva a conectar primero la toma de la pared. Para ob\
tener más información, consulte el manual.
Sistema híbrido
recargable
Sistema eléctrico
Para obtener más información, consulte
las Recomendaciones generales para
vehículos eléctrico y Recomendaciones
específicas para vehículos híbridos
enchufables o eléctricos.
El circuito eléctrico del sistema híbrido
recargable se identifica con cables naranja y sus
componentes están marcados con este símbolo:
El sistema motriz híbrido enchufable
emplea una tensión entre 240 y 400 V.
Este sistema puede estar caliente tanto con
el contacto dado como después de quitarlo.
Respete los mensajes de alerta de las
etiquetas, en especial las del interior de la
trampilla de carga.
Batería de tracción
La batería de tracción de iones de litio almacena
la energía eléctrica necesaria para propulsar el
vehículo.
Está emplazada en el maletero.
La autonomía de la batería de tracción varía
según el tipo de conducción, la ruta, el empleo
del equipo de confort térmico y el envejecimiento
de sus componentes.
El envejecimiento de la batería de
tracción depende de diversos factores,
como las condiciones climáticas y la distancia
recorrida.
Trampilla de carga
La trampilla de carga está situada en la parte
trasera izquierda del vehículo.
1. Botón de activación de la carga programada
Page 184 of 280

182
Información práctica

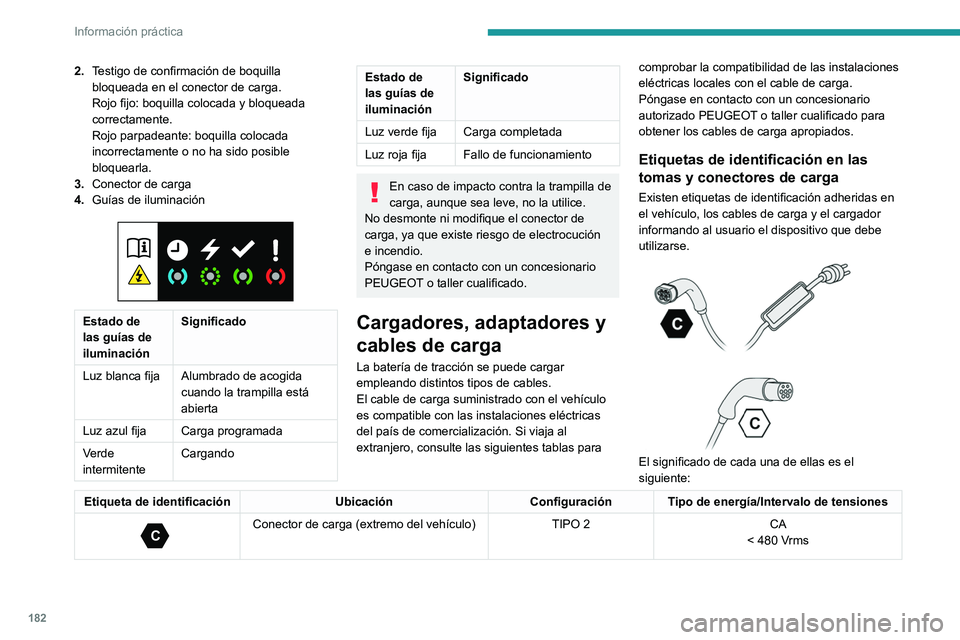

2.Testigo de confirmación de boquilla
bloqueada en el conector de carga.
Rojo fijo: boquilla colocada y bloqueada
correctamente.
Rojo parpadeante: boquilla colocada
incorrectamente o no ha sido posible
bloquearla.
3. Conector de carga
4. Guías de iluminación
Estado de
las guías de
iluminación Significado
Luz blanca fija Alumbrado de acogida
cuando la trampilla está
abierta
Luz azul fija Carga programada
Verde
intermitente Cargando
Estado de
las guías de
iluminaciónSignificado
Luz verde fija Carga completada
Luz roja fija Fallo de funcionamiento
En caso de impacto contra la trampilla de
carga, aunque sea leve, no la utilice.
No desmonte ni modifique el conector de
carga, ya que existe riesgo de electrocución
e incendio.
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
Cargadores, adaptadores y
cables de carga
La batería de tracción se puede cargar
empleando distintos tipos de cables.
El cable de carga suministrado con el vehículo
es compatible con las instalaciones eléctricas
del país de comercialización. Si viaja al
extranjero, consulte las siguientes tablas para comprobar la compatibilidad de las instalaciones
eléctricas locales con el cable de carga.
Póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
obtener los cables de carga apropiados.
Etiquetas de identificación en las
tomas y conectores de carga
Existen etiquetas de identificación adheridas en
el vehículo, los cables de carga y el cargador
informando al usuario el dispositivo que debe
utilizarse.
El significado de cada una de ellas es el
siguiente:
Etiqueta de identificación UbicaciónConfiguraciónTipo de energía/Intervalo de tensiones
C
Conector de carga (extremo del vehículo) TIPO 2CA
< 480 Vrms
