Page 185 of 280
183
Información práctica

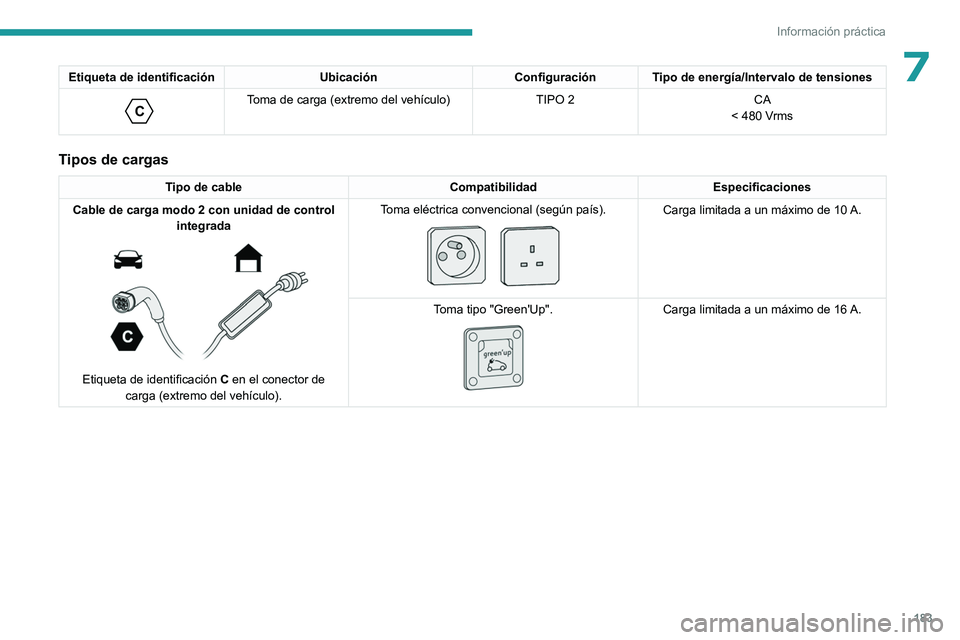

7Etiqueta de identificaciónUbicaciónConfiguraciónTipo de energía/Intervalo de tensiones
C
Toma de carga (extremo del vehículo) TIPO 2CA
< 480 Vrms
Tipos de cargas
Tipo de cable CompatibilidadEspecificaciones
Cable de carga modo 2 con unidad de control integrada
Etiqueta de identificación C en el conector de
carga (extremo del vehículo). Toma eléctrica convencional (según país).
Carga limitada a un máximo de 10 A.
T
oma tipo "Green'Up".
Carga limitada a un máximo de 16 A.
Page 186 of 280

184
Información práctica

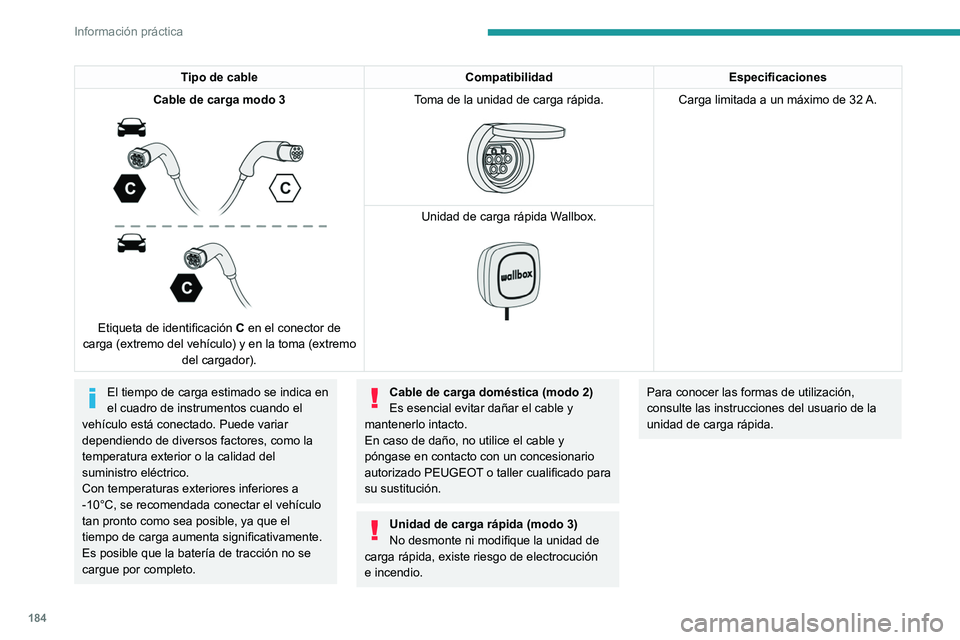

Tipo de cableCompatibilidadEspecificaciones
Cable de carga modo 3
Etiqueta de identificación C en el conector de
carga (extremo del vehículo) y en la toma (extremo del cargador). Toma de la unidad de carga rápida.
Carga limitada a un máximo de 32 A.
Unidad de carga rápida W
allbox.
El tiempo de carga estimado se indica en
el cuadro de instrumentos cuando el
vehículo está conectado. Puede variar
dependiendo de diversos factores, como la
temperatura exterior o la calidad del
suministro eléctrico.
Con temperaturas exteriores inferiores a
-10°C, se recomendada conectar el vehículo
tan pronto como sea posible, ya que el
tiempo de carga aumenta significativamente.
Es posible que la batería de tracción no se
cargue por completo.Cable de carga doméstica (modo 2)
Es esencial evitar dañar el cable y
mantenerlo intacto.
En caso de daño, no utilice el cable y
póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
su sustitución.
Unidad de carga rápida (modo 3)
No desmonte ni modifique la unidad de
carga rápida, existe riesgo de electrocución
e incendio.
Para conocer las formas de utilización,
consulte las instrucciones del usuario de la
unidad de carga rápida.
Page 187 of 280

185
Información práctica

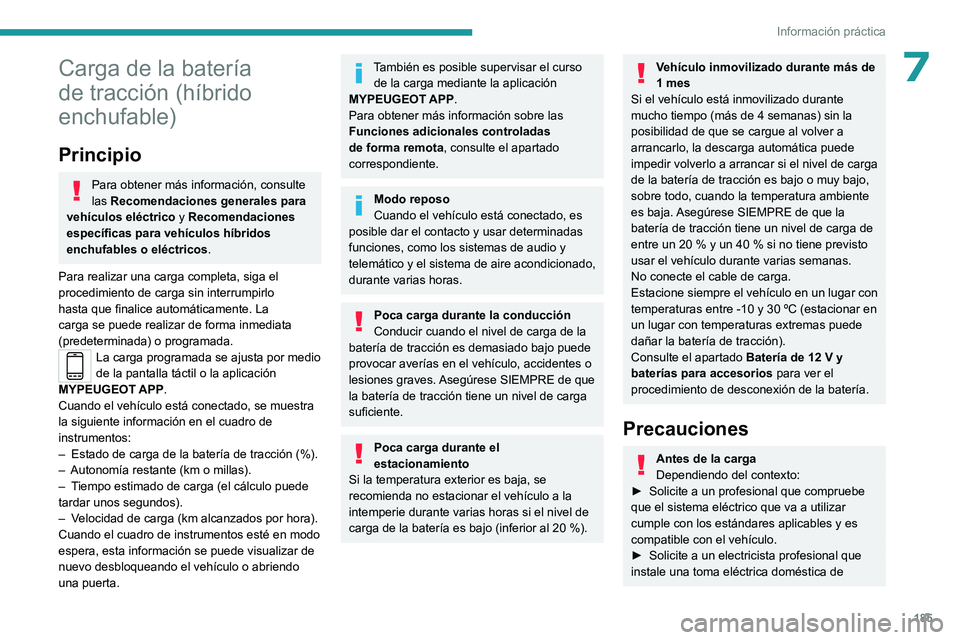

7Carga de la batería
de tracción (híbrido
enchufable)
Principio
Para obtener más información, consulte
las Recomendaciones generales para
vehículos eléctrico y Recomendaciones
específicas para vehículos híbridos
enchufables o eléctricos.
Para realizar una carga completa, siga el
procedimiento de carga sin interrumpirlo
hasta que finalice automáticamente. La
carga se puede realizar de forma inmediata
(predeterminada) o programada.
La carga programada se ajusta por medio
de la pantalla táctil o la aplicación
MYPEUGEOT APP.
Cuando el vehículo está conectado, se muestra
la siguiente información en el cuadro de
instrumentos:
–
Estado de carga de la batería de tracción (%).
–
Autonomía restante (km o millas).
–
T
iempo estimado de carga (el cálculo puede
tardar unos segundos).
–
V
elocidad de carga (km alcanzados por hora).
Cuando el cuadro de instrumentos esté en modo
espera, esta información se puede visualizar de
nuevo desbloqueando el vehículo o abriendo
una puerta.
También es posible supervisar el curso de la carga mediante la aplicación
MYPEUGEOT APP.
Para obtener más información sobre las
Funciones adicionales controladas
de forma remota, consulte el apartado
correspondiente.
Modo reposo
Cuando el vehículo está conectado, es
posible dar el contacto y usar determinadas
funciones, como los sistemas de audio y
telemático y el sistema de aire acondicionado,
durante varias horas.
Poca carga durante la conducción
Conducir cuando el nivel de carga de la
batería de tracción es demasiado bajo puede
provocar averías en el vehículo, accidentes o
lesiones graves. Asegúrese SIEMPRE de que
la batería de tracción tiene un nivel de carga
suficiente.
Poca carga durante el
estacionamiento
Si la temperatura exterior es baja, se
recomienda no estacionar el vehículo a la
intemperie durante varias horas si el nivel de
carga de la batería es bajo (inferior al 20
%).
Vehículo inmovilizado durante más de
1 mes
Si el vehículo está inmovilizado durante
mucho tiempo (más de 4
semanas) sin la
posibilidad de que se cargue al volver a
arrancarlo, la descarga automática puede
impedir volverlo a arrancar si el nivel de carga
de la batería de tracción es bajo o muy bajo,
sobre todo, cuando la temperatura ambiente
es baja. Asegúrese SIEMPRE de que la
batería de tracción tiene un nivel de carga de
entre un 20
% y un 40 % si no tiene previsto
usar el vehículo durante varias semanas.
No conecte el cable de carga.
Estacione siempre el vehículo en un lugar con
temperaturas entre -10 y 30 ºC (estacionar en
un lugar con temperaturas extremas puede
dañar la batería de tracción).
Consulte el apartado Batería de 12
V y
baterías para accesorios para ver el
procedimiento de desconexión de la batería.
Precauciones
Antes de la carga
Dependiendo del contexto:
►
Solicite a un profesional que compruebe
que el sistema eléctrico que va a utilizar
cumple con los estándares aplicables y es
compatible con el vehículo.
►
Solicite a un electricista profesional que
instale una toma eléctrica doméstica de
Page 188 of 280

186
Información práctica

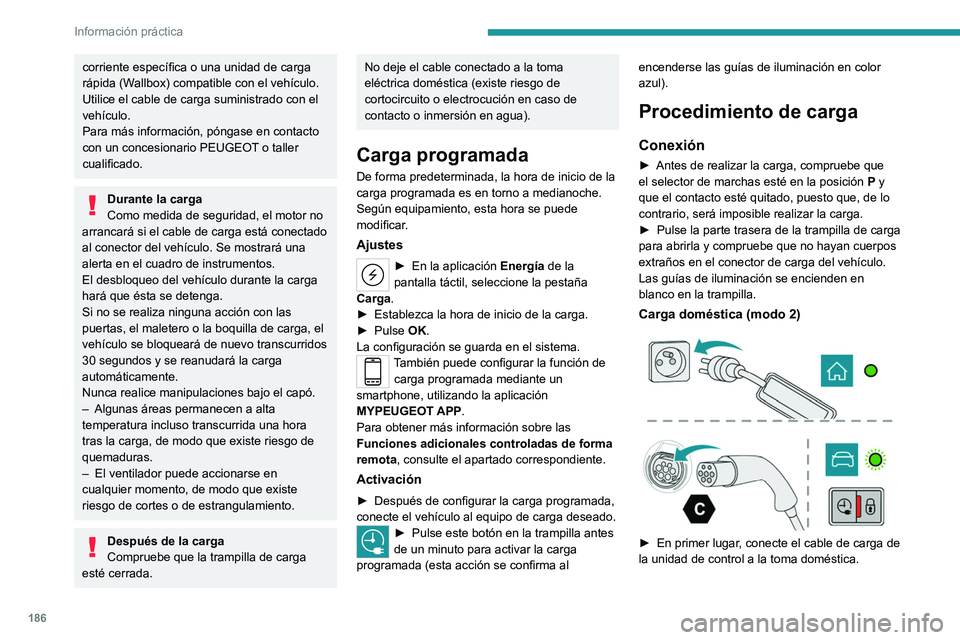

corriente específica o una unidad de carga
rápida (Wallbox) compatible con el vehículo.
Utilice el cable de carga suministrado con el
vehículo.
Para más información, póngase en contacto
con un concesionario PEUGEOT o taller
cualificado.
Durante la carga
Como medida de seguridad, el motor no
arrancará si el cable de carga está conectado
al conector del vehículo. Se mostrará una
alerta en el cuadro de instrumentos.
El desbloqueo del vehículo durante la carga
hará que ésta se detenga.
Si no se realiza ninguna acción con las
puertas, el maletero o la boquilla de carga, el
vehículo se bloqueará de nuevo transcurridos
30 segundos y se reanudará la carga
automáticamente.
Nunca realice manipulaciones bajo el capó.
–
Algunas áreas permanecen a alta
temperatura incluso transcurrida una hora
tras la carga, de modo que existe riesgo de
quemaduras.
–
El ventilador puede accionarse en
cualquier momento, de modo que existe
riesgo de cortes o de estrangulamiento.
Después de la carga
Compruebe que la trampilla de carga
esté cerrada.
No deje el cable conectado a la toma
eléctrica doméstica (existe riesgo de
cortocircuito o electrocución en caso de
contacto o inmersión en agua).
Carga programada
De forma predeterminada, la hora de inicio de la
carga programada es en torno a medianoche.
Según equipamiento, esta hora se puede
modificar.
Ajustes
► En la apli cación Energía de la
pantalla táctil, seleccione la pestaña
Carga.
►
Establezca la hora de inicio de la carga.
►
Pulse
OK.
La configuración se guarda en el sistema.
También puede configurar la función de carga programada mediante un
smartphone, utilizando la aplicación
MYPEUGEOT APP.
Para obtener más información sobre las
Funciones adicionales controladas de forma
remota, consulte el apartado correspondiente.
Activación
► Después de configurar la carga programada,
conecte el vehículo al equipo de carga deseado.
► Pulse este botón en la trampilla antes
de un minuto para activar la carga
programada (esta acción se confirma al encenderse las guías de iluminación en color
azul).
Procedimiento de carga
Conexión
► Antes de
realizar la carga, compruebe que
el selector de marchas esté en la posición P y
que el contacto esté quitado, puesto que, de lo
contrario, será imposible realizar la carga.
►
Pulse la parte trasera de la trampilla de carga
para abrirla y compruebe que no hayan cuerpos
extraños en el conector de carga del vehículo.
Las guías de iluminación se encienden en
blanco en la trampilla.
Carga doméstica (modo 2)
► En primer lugar , conecte el cable de carga de
la unidad de control a la toma doméstica.
Page 189 of 280

187
Información práctica

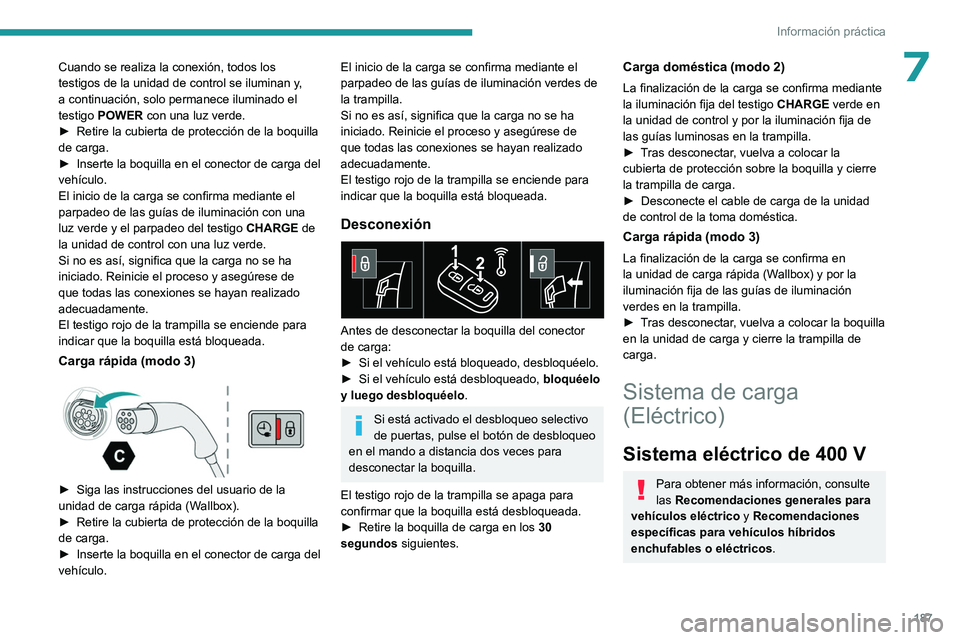

7Cuando se realiza la conexión, todos los
testigos de la unidad de control se iluminan y,
a continuación, solo permanece iluminado el
testigo POWER con una luz verde.
►
Retire la cubierta de protección de la boquilla
de carga.
►
Inserte la boquilla en el conector de carga del
vehículo.
El inicio de la carga se confirma mediante el
parpadeo de las guías de iluminación con una
luz verde y el parpadeo del testigo CHARGE
de
la unidad de control con una luz verde.
Si no es así, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de
que todas las conexiones se hayan realizado
adecuadamente.
El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Carga rápida (modo 3)
► Siga las instrucciones del usuario de la
unidad de carga rápida (W allbox).
►
Retire la cubierta de protección de la boquilla
de carga.
►
Inserte la boquilla en el conector de carga del
vehículo.
El inicio de la carga se confirma mediante el
parpadeo de las guías de iluminación verdes de
la trampilla.
Si no es así, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de
que todas las conexiones se hayan realizado
adecuadamente.
El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Desconexión
Antes de desconectar la boquilla del conector
de carga:
►
Si el vehículo está bloqueado, desbloquéelo.
►
Si el vehículo está desbloqueado, bloquéelo
y luego desbloquéelo .
Si está activado el desbloqueo selectivo
de puertas, pulse el botón de desbloqueo
en el mando a distancia dos veces para
desconectar la boquilla.
El testigo rojo de la trampilla se apaga para
confirmar que la boquilla está desbloqueada.
►
Retire la boquilla de carga en los 30
segundos
siguientes.
Carga doméstica (modo 2)
La finalización de la carga se confirma mediante
la iluminación fija del testigo CHARGE verde en
la unidad de control y por la iluminación fija de
las guías luminosas en la trampilla.
►
T
ras desconectar, vuelva a colocar la
cubierta de protección sobre la boquilla y cierre
la trampilla de carga.
►
Desconecte el cable de carga de la unidad
de control de la toma doméstica.
Carga rápida (modo 3)
La finalización de la carga se confirma en
la unidad de carga rápida (Wallbox) y por la
iluminación fija de las guías de iluminación
verdes en la trampilla.
►
T
ras desconectar, vuelva a colocar la boquilla
en la unidad de carga y cierre la trampilla de
carga.
Sistema de carga
(Eléctrico)
Sistema eléctrico de 400 V
Para obtener más información, consulte
las Recomendaciones generales para
vehículos eléctrico y Recomendaciones
específicas para vehículos híbridos
enchufables o eléctricos.
Page 190 of 280

188
Información práctica

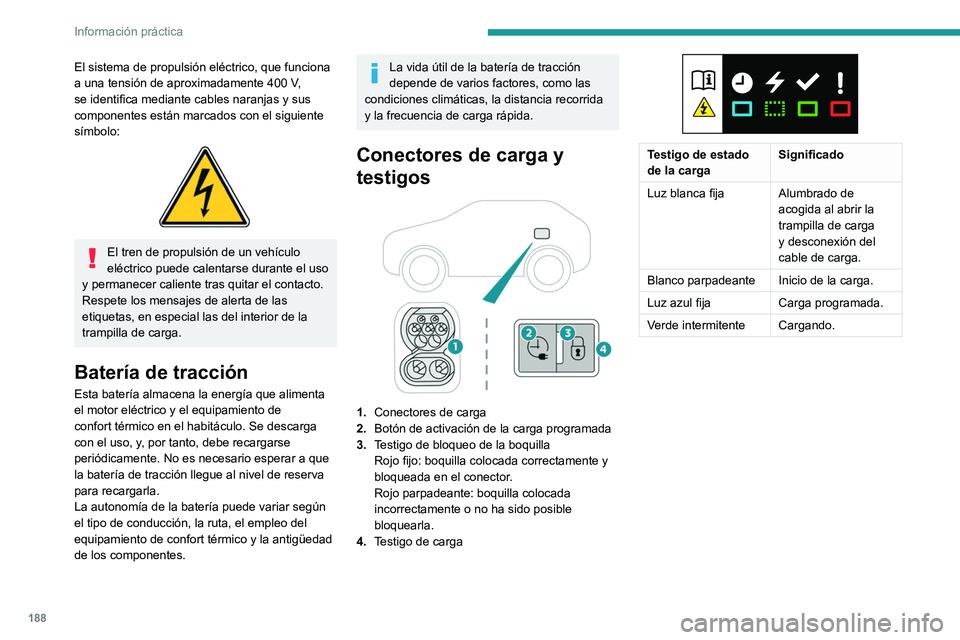

El sistema de propulsión eléctrico, que funciona
a una tensión de aproximadamente 400 V,
se identifica mediante cables naranjas y sus
componentes están marcados con el siguiente
símbolo:
El tren de propulsión de un vehículo
eléctrico puede calentarse durante el uso
y permanecer caliente tras quitar el contacto.
Respete los mensajes de alerta de las
etiquetas, en especial las del interior de la
trampilla de carga.
Batería de tracción
Esta batería almacena la energía que alimenta
el motor eléctrico y el equipamiento de
confort térmico en el habitáculo. Se descarga
con el uso, y, por tanto, debe recargarse
periódicamente. No es necesario esperar a que
la batería de tracción llegue al nivel de reserva
para recargarla.
La autonomía de la batería puede variar según
el tipo de conducción, la ruta, el empleo del
equipamiento de confort térmico y la antigüedad
de los componentes.
La vida útil de la batería de tracción
depende de varios factores, como las
condiciones climáticas, la distancia recorrida
y la frecuencia de carga rápida.
Conectores de carga y
testigos
1. Conectores de carga
2. Botón de activación de la carga programada
3. Testigo de bloqueo de la boquilla
Rojo fijo: boquilla colocada correctamente y
bloqueada en el conector.
Rojo parpadeante: boquilla colocada
incorrectamente o no ha sido posible
bloquearla.
4. Testigo de carga
Testigo de estado
de la carga Significado
Luz blanca fija Alumbrado de
acogida al abrir la
trampilla de carga
y desconexión del
cable de carga.
Blanco parpadeante Inicio de la carga.
Luz azul fija Carga programada.
Verde intermitente Cargando.
Page 191 of 280

189
Información práctica

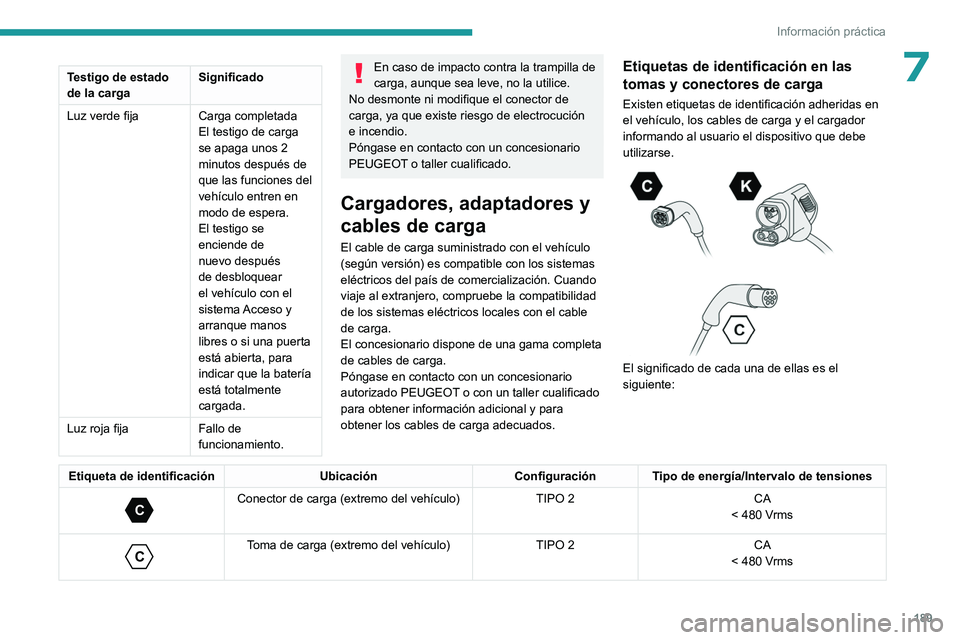

7Testigo de estado
de la cargaSignificado
Luz verde fija Carga completada
El testigo de carga
se apaga unos 2
minutos después de
que las funciones del
vehículo entren en
modo de espera.
El testigo se
enciende de
nuevo después
de desbloquear
el vehículo con el
sistema Acceso y
arranque manos
libres o si una puerta
está abierta, para
indicar que la batería
está totalmente
cargada.
Luz roja fija Fallo de
funcionamiento.En caso de impacto contra la trampilla de
carga, aunque sea leve, no la utilice.
No desmonte ni modifique el conector de
carga, ya que existe riesgo de electrocución
e incendio.
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
Cargadores, adaptadores y
cables de carga
El cable de carga suministrado con el vehículo
(según versión) es compatible con los sistemas
eléctricos del país de comercialización. Cuando
viaje al extranjero, compruebe la compatibilidad
de los sistemas eléctricos locales con el cable
de carga.
El concesionario dispone de una gama completa
de cables de carga.
Póngase en contacto con un concesionario
autorizado PEUGEOT o con un taller cualificado
para obtener información adicional y para
obtener los cables de carga adecuados.
Etiquetas de identificación en las
tomas y conectores de carga
Existen etiquetas de identificación adheridas en
el vehículo, los cables de carga y el cargador
informando al usuario el dispositivo que debe
utilizarse.
El significado de cada una de ellas es el
siguiente:
Etiqueta de identificación UbicaciónConfiguraciónTipo de energía/Intervalo de tensiones
C
Conector de carga (extremo del vehículo) TIPO 2CA
< 480 Vrms
C
Toma de carga (extremo del vehículo) TIPO 2CA
< 480 Vrms
Page 192 of 280

190
Información práctica

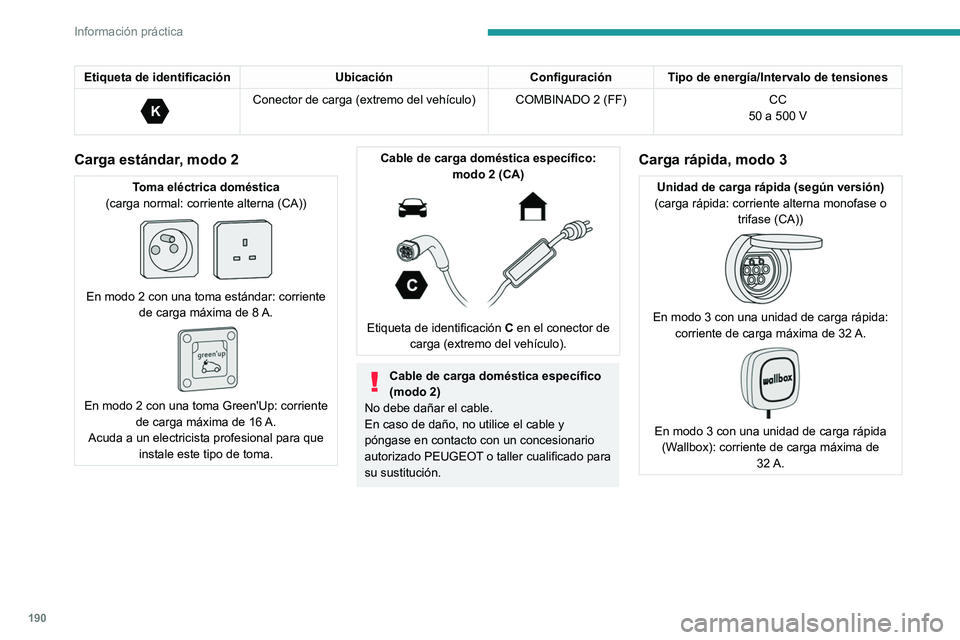

Etiqueta de identificaciónUbicaciónConfiguraciónTipo de energía/Intervalo de tensiones
K
Conector de carga (extremo del vehículo) COMBINADO 2 (FF) CC
50 a 500 V
Carga estándar, modo 2
Toma eléctrica doméstica
(carga normal: corriente alterna (CA))
En modo 2 con una toma estándar: corriente de carga máxima de 8 A.
En modo 2 con una toma Green'Up: corriente de carga máxima de 16 A.
Acuda a un electricista profesional para que instale este tipo de toma.
Cable de carga doméstica específico: modo 2 (CA)
Etiqueta de identificación C en el conector de
carga (extremo del vehículo).
Cable de carga doméstica específico
(modo 2)
No debe dañar el cable.
En caso de daño, no utilice el cable y
póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
su sustitución.
Carga rápida, modo 3
Unidad de carga rápida (según versión)
(carga rápida: corriente alterna monofase o trifase (CA))
En modo 3 con una unidad de carga rápida: corriente de carga máxima de 32 A.
En modo 3 con una unidad de carga rápida (Wallbox): corriente de carga máxima de 32
A.
