2023 TOYOTA PRIUS Manuale duso (in Italian)

375
4
4-5. Uso dei sistemi di assistenza alla guida
Guida
PRIUS_OM_OM47F36L_(EL)

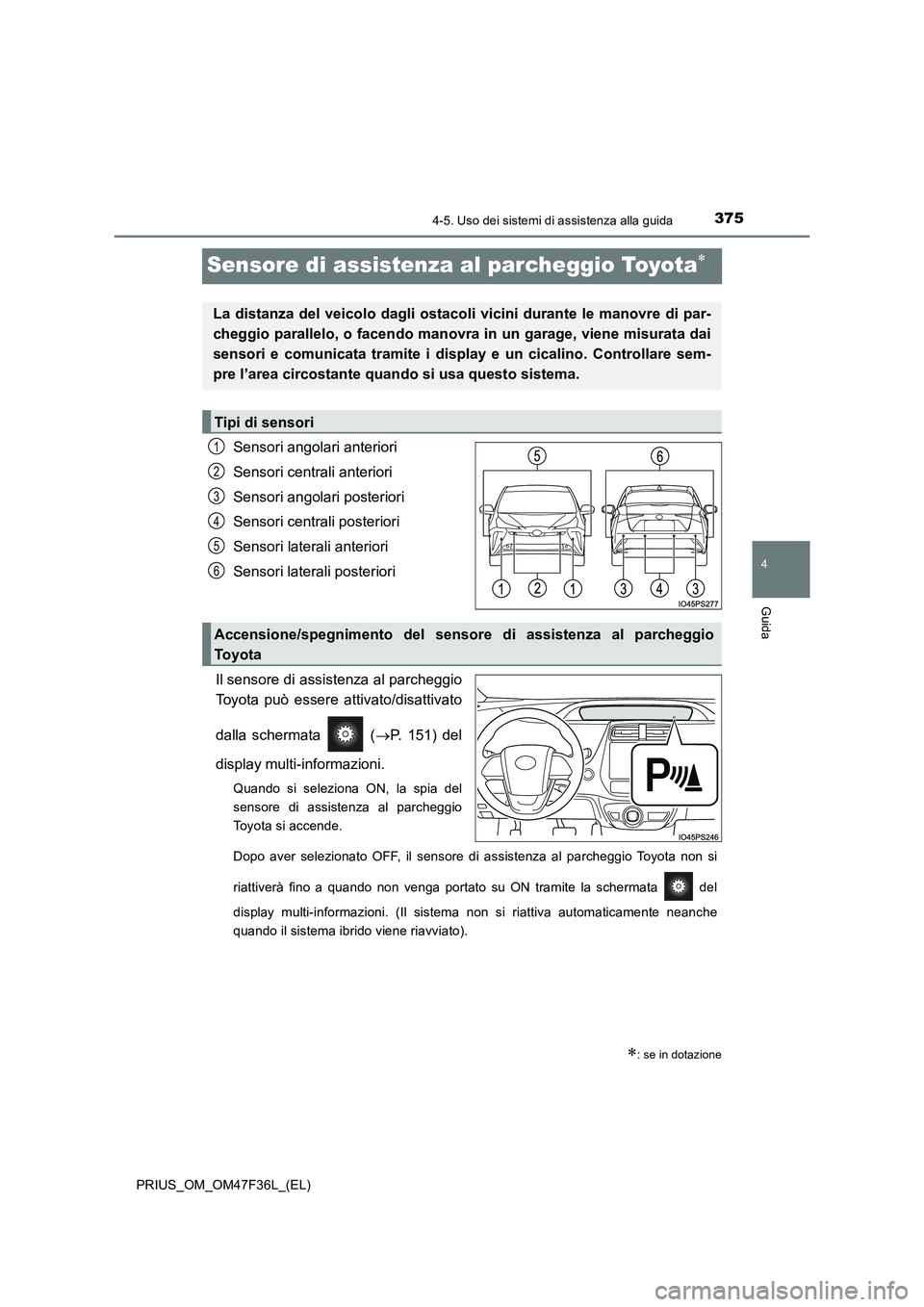

Sensore di assistenza al parcheggio Toyota
Sensori angolari anteriori
Sensori centrali anteriori
Sensori angolari posteriori
Sensori centrali posteriori
Sensori laterali anteriori
Sensori laterali posteriori
Il sensore di assistenza al parcheggio
Toyota può essere attivato/disattivato
dalla schermata ( P. 151) del
display multi-informazioni.
Quando si seleziona ON, la spia del
sensore di assistenza al parcheggio
Toyota si accende.
Dopo aver selezionato OFF, il sensore di assistenza al parcheggio Toyota non si
riattiverà fino a quando non venga portato su ON tramite la schermata del
display multi-informazioni. (Il sistema non si riattiva automaticamente neanche
quando il sistema ibrido viene riavviato).
: se in dotazione
La distanza del veicolo dagli ostacoli vicini durante le manovre di par-
cheggio parallelo, o facendo manovra in un garage, viene misurata dai
sensori e comunicata tramite i display e un cicalino. Controllare sem-
pre l’area circostante quando si usa questo sistema.
Tipi di sensori
1
2
3
4
5
6
Accensione/spegnimento del sensore di assistenza al parcheggio
To y o t a

3764-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47F36L_(EL)

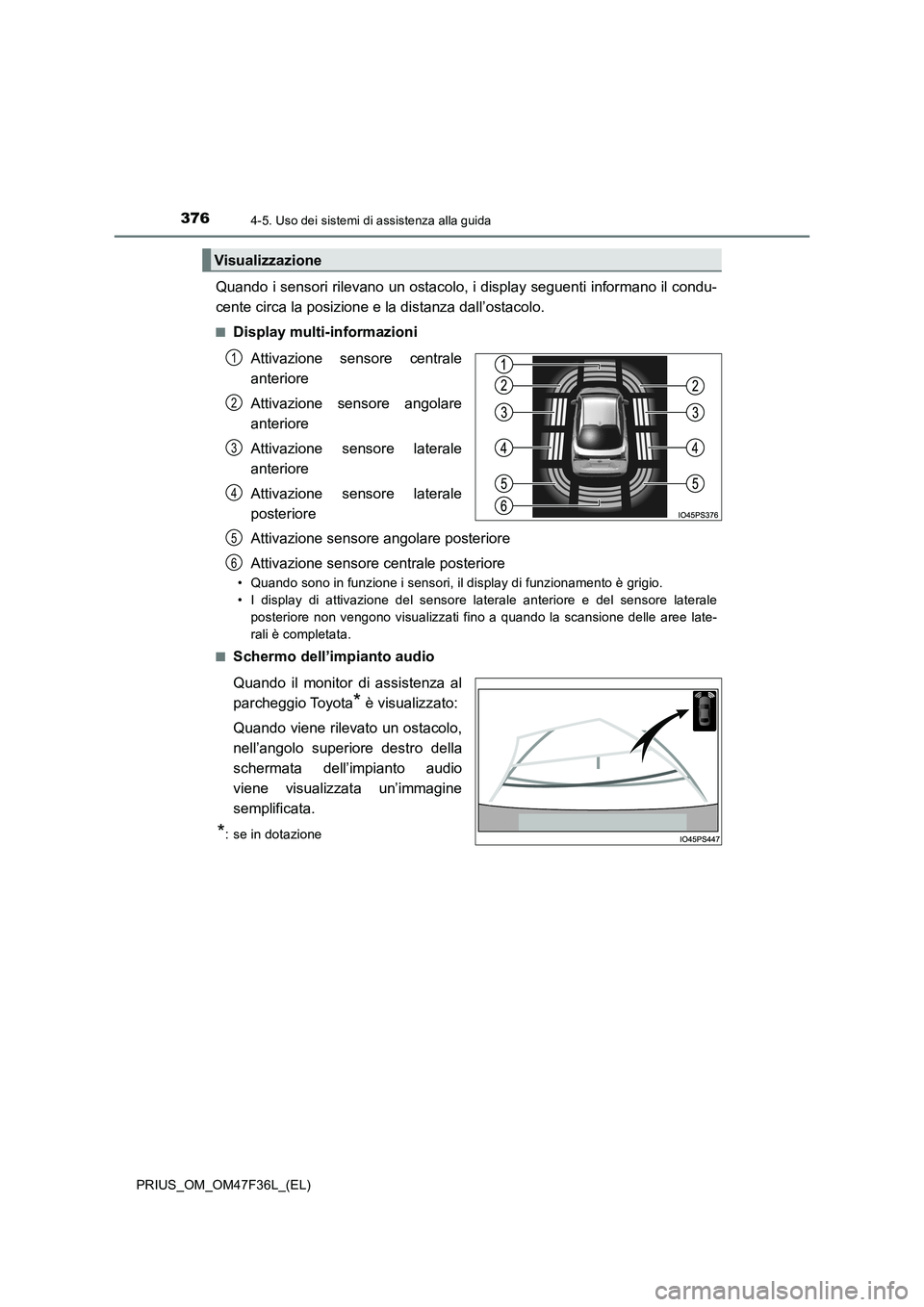

Quando i sensori rilevano un ostacolo, i display seguenti informano il condu-
cente circa la posizione e la distanza dall’ostacolo.
■Display multi-informazioni
Attivazione sensore centrale
anteriore
Attivazione sensore angolare
anteriore
Attivazione sensore laterale
anteriore
Attivazione sensore laterale
posteriore
Attivazione sensore angolare posteriore
Attivazione sensore centrale posteriore
• Quando sono in funzione i sensori, il display di funzionamento è grigio.
• I display di attivazione del sensore laterale anteriore e del sensore laterale
posteriore non vengono visualizzati fino a quando la scansione delle aree late-
rali è completata.
■
Schermo dell’impianto audio
Quando il monitor di assistenza al
parcheggio Toyota
* è visualizzato:
Quando viene rilevato un ostacolo,
nell’angolo superiore destro della
schermata dell’impianto audio
viene visualizzata un’immagine
semplificata.
*: se in dotazione
Visualizzazione
1
2
3
4
5
6

3774-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47F36L_(EL)■

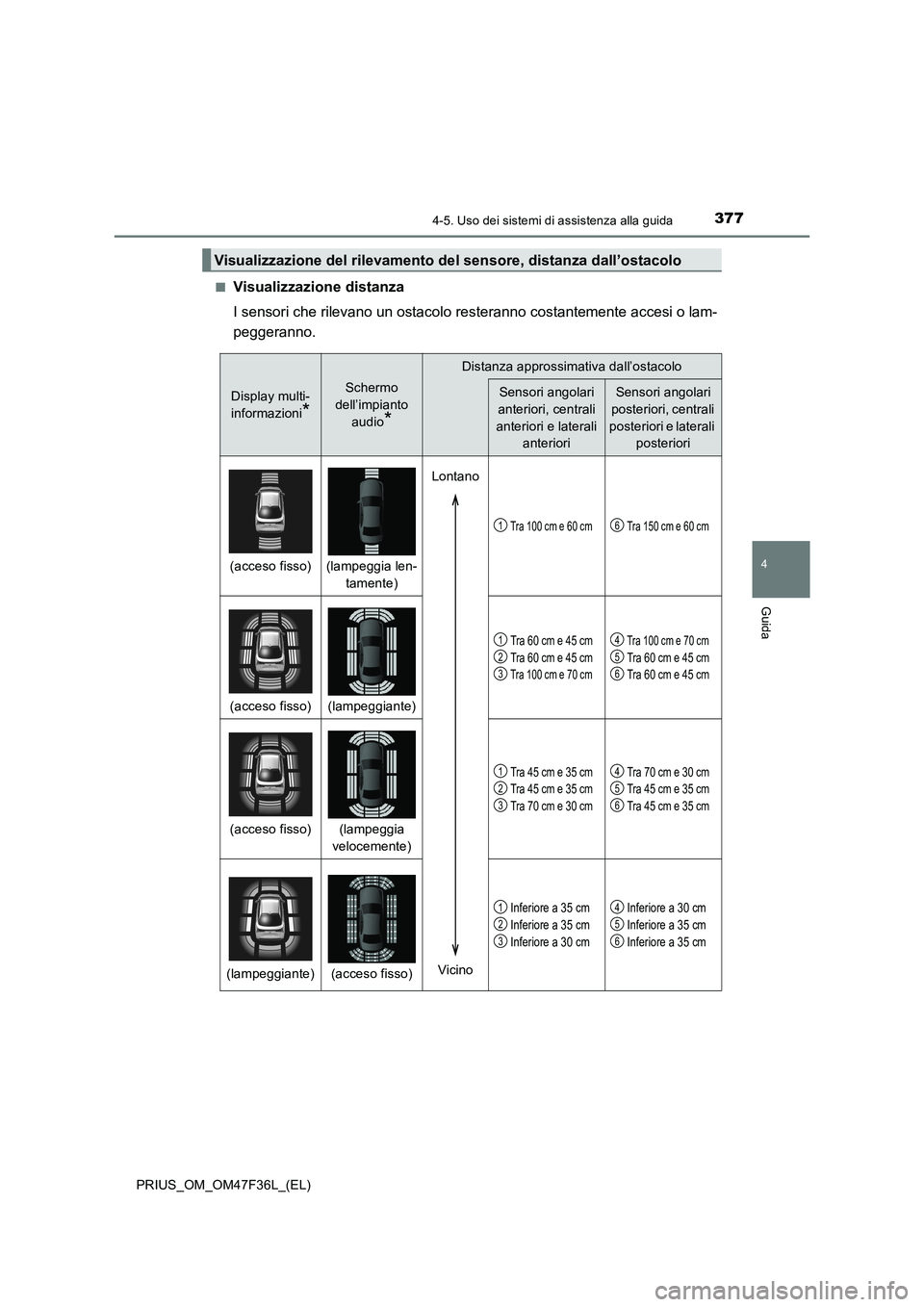

Visualizzazione distanza
I sensori che rilevano un ostacolo resteranno costantemente accesi o lam-
peggeranno.
Visualizzazione del rilevamento del sensore, distanza dall’ostacolo
Display multi-
informazioni
*
Schermo
dell’impianto
audio
*
Distanza approssimativa dall’ostacolo
Sensori angolari
anteriori, centrali
anteriori e laterali
anterioriSensori angolari
posteriori, centrali
posteriori e laterali
posteriori
(acceso fisso)(lampeggia len-
tamente)
Tra 100 cm e 60 cmTra 150 cm e 60 cm
(acceso fisso)(lampeggiante)
Tra 60 cm e 45 cm
Tra 60 cm e 45 cm
Tra 100 cm e 70 cm
Tra 100 cm e 70 cm
Tra 60 cm e 45 cm
Tra 60 cm e 45 cm
(acceso fisso)(lampeggia
velocemente)
Tra 45 cm e 35 cm
Tra 45 cm e 35 cm
Tra 70 cm e 30 cmTra 70 cm e 30 cm
Tra 45 cm e 35 cm
Tra 45 cm e 35 cm
(lampeggiante)(acceso fisso)
Inferiore a 35 cm
Inferiore a 35 cm
Inferiore a 30 cmInferiore a 30 cm
Inferiore a 35 cm
Inferiore a 35 cm
Lontano
Vicino
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6

3784-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47F36L_(EL)
*: le immagini potrebbero differire da quelle illustrate nelle figure a seconda dello stato
del rilevamento. (P. 376)
Sensori centrali anteriori
Sensori angolari anteriori
Sensori laterali anterioriSensori laterali posteriori
Sensori angolari posteriori
Sensori centrali posteriori1
2
3
4
5
6

3794-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47F36L_(EL)

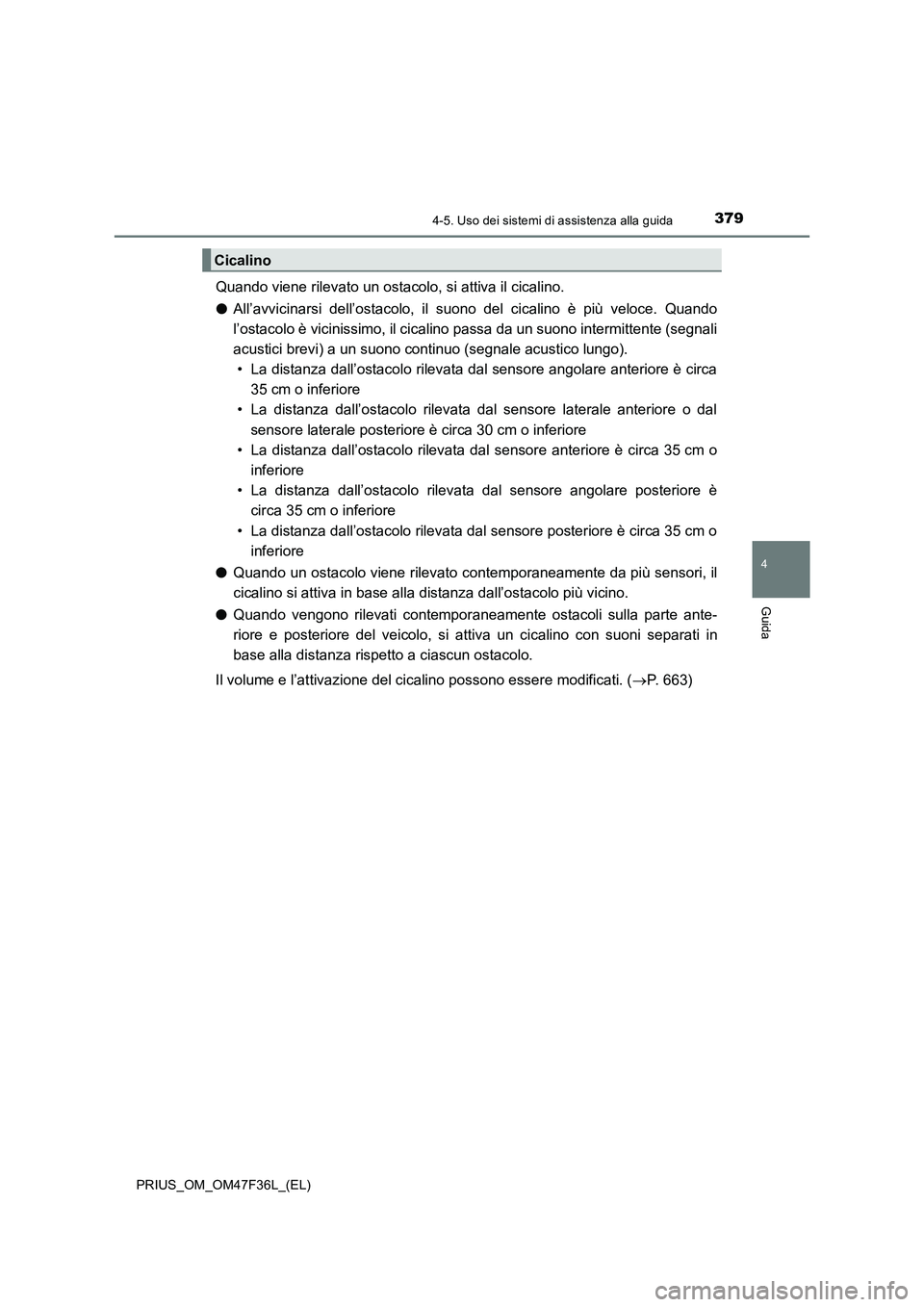

Quando viene rilevato un ostacolo, si attiva il cicalino.
●All’avvicinarsi dell’ostacolo, il suono del cicalino è più veloce. Quando
l’ostacolo è vicinissimo, il cicalino passa da un suono intermittente (segnali
acustici brevi) a un suono continuo (segnale acustico lungo).
• La distanza dall’ostacolo rilevata dal sensore angolare anteriore è circa
35 cm o inferiore
• La distanza dall’ostacolo rilevata dal sensore laterale anteriore o dal
sensore laterale posteriore è circa 30 cm o inferiore
• La distanza dall’ostacolo rilevata dal sensore anteriore è circa 35 cm o
inferiore
• La distanza dall’ostacolo rilevata dal sensore angolare posteriore è
circa 35 cm o inferiore
• La distanza dall’ostacolo rilevata dal sensore posteriore è circa 35 cm o
inferiore
●Quando un ostacolo viene rilevato contemporaneamente da più sensori, il
cicalino si attiva in base alla distanza dall’ostacolo più vicino.
●Quando vengono rilevati contemporaneamente ostacoli sulla parte ante-
riore e posteriore del veicolo, si attiva un cicalino con suoni separati in
base alla distanza rispetto a ciascun ostacolo.
Il volume e l’attivazione del cicalino possono essere modificati. (P. 663)
Cicalino

3804-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47F36L_(EL)
Circa 100 cm
Circa 150 cm
Circa 60 cm
Circa 100 cm
• Il raggio di rilevamento è riportato
nell’immagine a destra. Tuttavia, il
sensore non rileva l’ostacolo se è
troppo vicino.
• Per informazioni sul rilevamento
degli ostacoli nelle aree laterali.
( P. 3 8 2 )
• La distanza alla quale un ostacolo
può essere rilevato e se può essere
rilevato dipende dalla forma e dalle
condizioni dell’ostacolo.
È possibile modificare il raggio di rilevamento dell’ostacolo. ( P. 663)
Raggio di rilevamento dei sensori
1
2
3
4

3814-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47F36L_(EL)

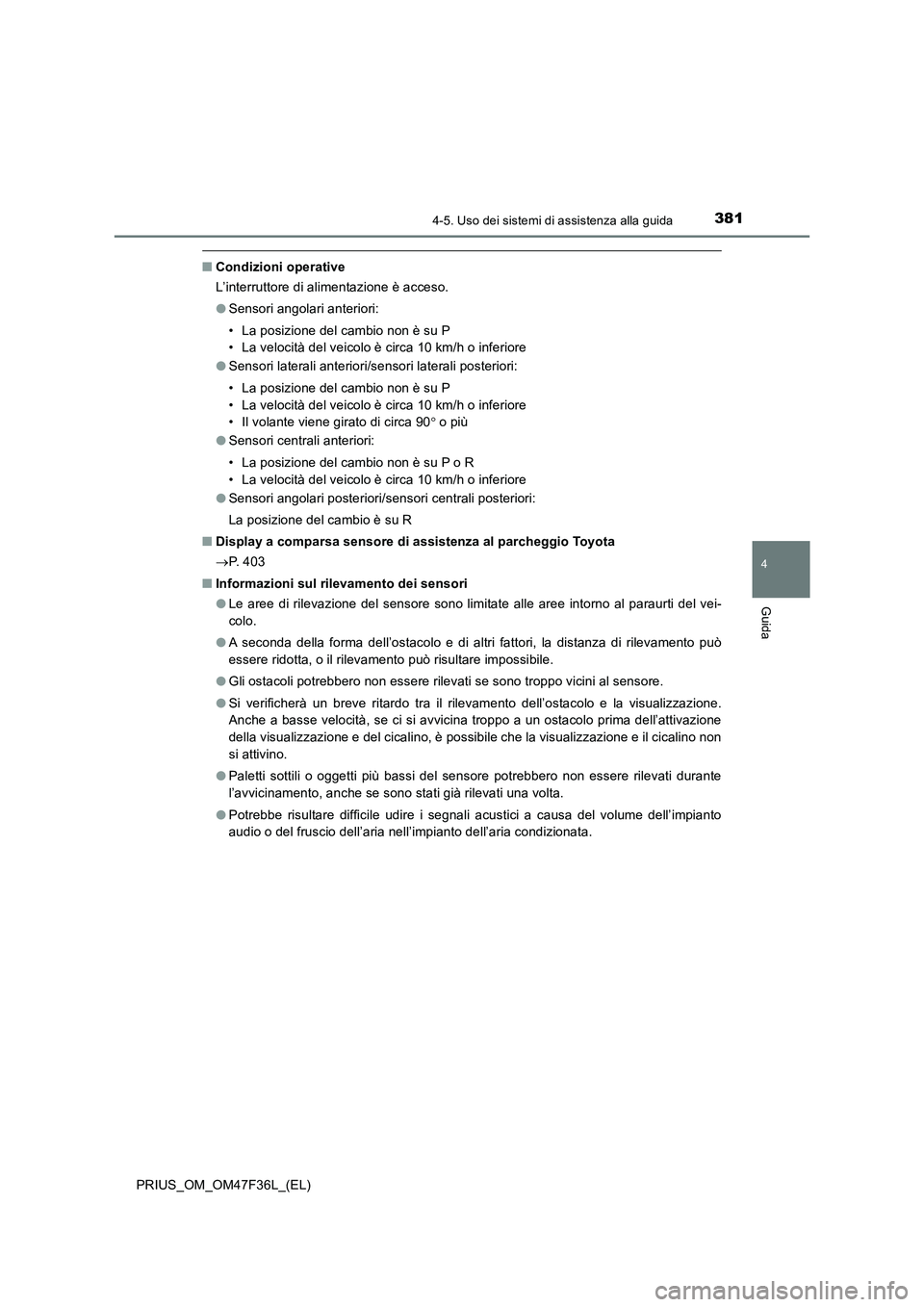

■Condizioni operative
L’interruttore di alimentazione è acceso.
●Sensori angolari anteriori:
• La posizione del cambio non è su P
• La velocità del veicolo è circa 10 km/h o inferiore
●Sensori laterali anteriori/sensori laterali posteriori:
• La posizione del cambio non è su P
• La velocità del veicolo è circa 10 km/h o inferiore
• Il volante viene girato di circa 90 o più
●Sensori centrali anteriori:
• La posizione del cambio non è su P o R
• La velocità del veicolo è circa 10 km/h o inferiore
●Sensori angolari posteriori/sensori centrali posteriori:
La posizione del cambio è su R
■Display a comparsa sensore di assistenza al parcheggio Toyota
P. 4 0 3
■Informazioni sul rilevamento dei sensori
●Le aree di rilevazione del sensore sono limitate alle aree intorno al paraurti del vei-
colo.
●A seconda della forma dell’ostacolo e di altri fattori, la distanza di rilevamento può
essere ridotta, o il rilevamento può risultare impossibile.
●Gli ostacoli potrebbero non essere rilevati se sono troppo vicini al sensore.
●Si verificherà un breve ritardo tra il rilevamento dell’ostacolo e la visualizzazione.
Anche a basse velocità, se ci si avvicina troppo a un ostacolo prima dell’attivazione
della visualizzazione e del cicalino, è possibile che la visualizzazione e il cicalino non
si attivino.
●Paletti sottili o oggetti più bassi del sensore potrebbero non essere rilevati durante
l’avvicinamento, anche se sono stati già rilevati una volta.
●Potrebbe risultare difficile udire i segnali acustici a causa del volume dell’impianto
audio o del fruscio dell’aria nell’impianto dell’aria condizionata.

3824-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47F36L_(EL)

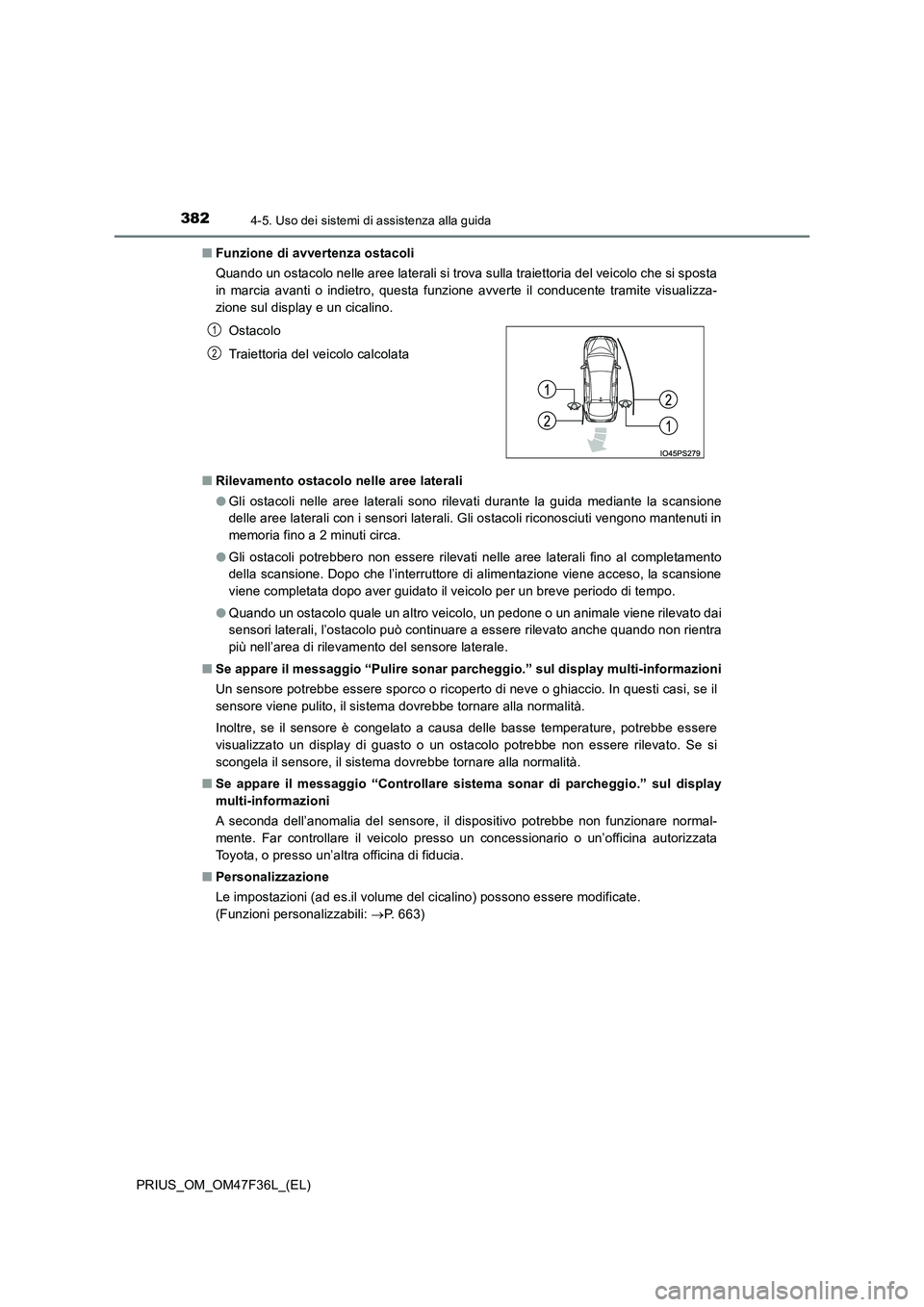

■ Funzione di avvertenza ostacoli
Quando un ostacolo nelle aree laterali si trova sulla traiettoria del veicolo che si sposta
in marcia avanti o indietro, questa funzione avverte il conducente tramite visualizza-
zione sul display e un cicalino.
■ Rilevamento ostacolo nelle aree laterali
● Gli ostacoli nelle aree laterali sono rilevati durante la guida mediante la scansione
delle aree laterali con i sensori laterali. Gli ostacoli riconosciuti vengono mantenuti in
memoria fino a 2 minuti circa.
● Gli ostacoli potrebbero non essere rilevati nelle aree laterali fino al completamento
della scansione. Dopo che l’interruttore di alimentazione viene acceso, la scansione
viene completata dopo aver guidato il veicolo per un breve periodo di tempo.
● Quando un ostacolo quale un altro veicolo, un pedone o un animale viene rilevato dai
sensori laterali, l’ostacolo può continuare a essere rilevato anche quando non rientra
più nell’area di rilevamento del sensore laterale.
■ Se appare il messaggio “Pulire sonar parcheggio.” sul display multi-informazioni
Un sensore potrebbe essere sporco o ricoperto di neve o ghiaccio. In questi casi, se il
sensore viene pulito, il sistema dovrebbe tornare alla normalità.
Inoltre, se il sensore è congelato a causa delle basse temperature, potrebbe essere
visualizzato un display di guasto o un ostacolo potrebbe non essere rilevato. Se si
scongela il sensore, il sistema dovrebbe tornare alla normalità.
■ Se appare il messaggio “Controllare sistema sonar di parcheggio.” sul display
multi-informazioni
A seconda dell’anomalia del sensore, il dispositivo potrebbe non funzionare normal-
mente. Far controllare il veicolo presso un concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
■ Personalizzazione
Le impostazioni (ad es.il volume del cicalino) possono essere modificate.
(Funzioni personalizzabili: P. 663)
Ostacolo
Traiettoria del veicolo calcolata
1
2
