2023 TOYOTA PRIUS Manuale duso (in Italian)

5436-3. Manutenzione “fai da te”
PRIUS_OM_OM47F36L_(EL)
6
Manutenzione e cura

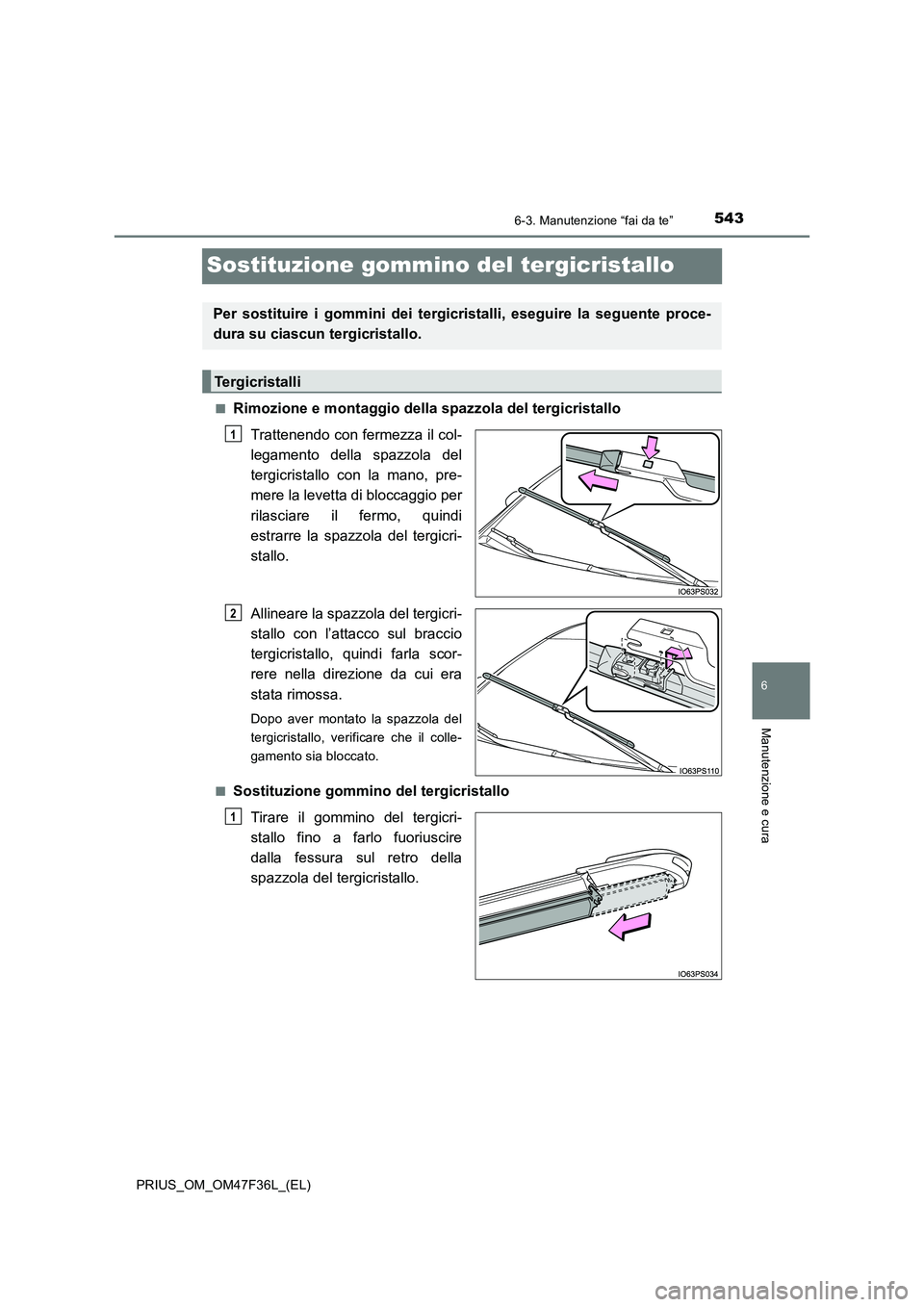

Sostituzione gommino del tergicristallo
■Rimozione e montaggio della spazzola del tergicristallo
Trattenendo con fermezza il col-
legamento della spazzola del
tergicristallo con la mano, pre-
mere la levetta di bloccaggio per
rilasciare il fermo, quindi
estrarre la spazzola del tergicri-
stallo.
Allineare la spazzola del tergicri-
stallo con l’attacco sul braccio
tergicristallo, quindi farla scor-
rere nella direzione da cui era
stata rimossa.
Dopo aver montato la spazzola del
tergicristallo, verificare che il colle-
gamento sia bloccato.
■
Sostituzione gommino del tergicristallo
Tirare il gommino del tergicri-
stallo fino a farlo fuoriuscire
dalla fessura sul retro della
spazzola del tergicristallo.
Per sostituire i gommini dei tergicristalli, eseguire la seguente proce-
dura su ciascun tergicristallo.
Tergicristalli
1
2
1

5446-3. Manutenzione “fai da te”
PRIUS_OM_OM47F36L_(EL)

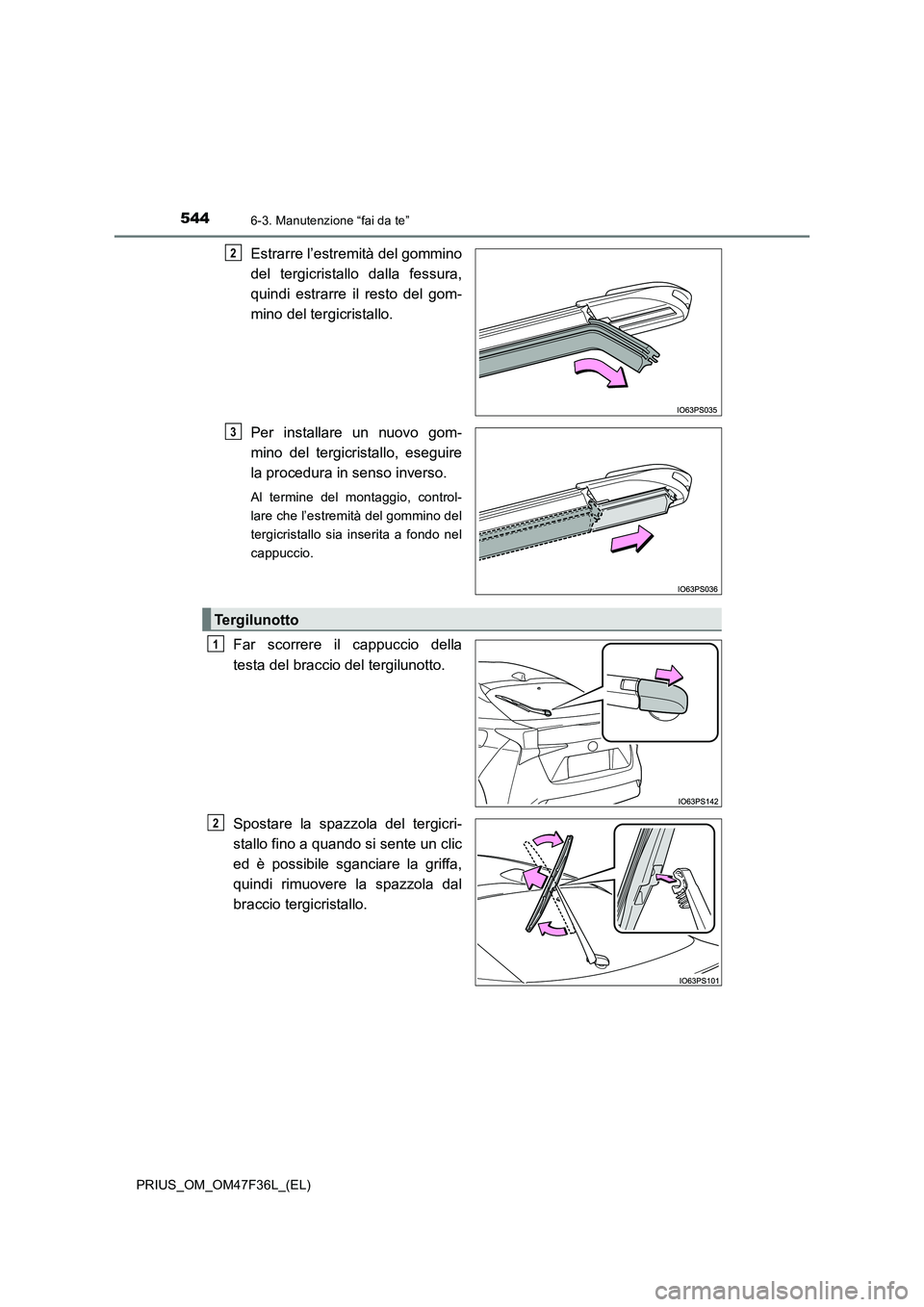

Estrarre l’estremità del gommino
del tergicristallo dalla fessura,
quindi estrarre il resto del gom-
mino del tergicristallo.
Per installare un nuovo gom-
mino del tergicristallo, eseguire
la procedura in senso inverso.
Al termine del montaggio, control-
lare che l’estremità del gommino del
tergicristallo sia inserita a fondo nel
cappuccio.
Far scorrere il cappuccio della
testa del braccio del tergilunotto.
Spostare la spazzola del tergicri-
stallo fino a quando si sente un clic
ed è possibile sganciare la griffa,
quindi rimuovere la spazzola dal
braccio tergicristallo.
2
3
Tergilunotto
1
2

5456-3. Manutenzione “fai da te”
PRIUS_OM_OM47F36L_(EL)
6
Manutenzione e cura
Estrarre il gommino del tergicri-
stallo superando il fermo sulla
spazzola del tergicristallo e conti-
nuare a tirare fino a sfilarlo del
tutto.
Afferrare gentilmente tra i gancetti sulla
spazzola del tergicristallo per sollevare
il gommino e facilitarne la rimozione.
Rimuovere le 2 linguette di metallo
dal gommino del tergicristallo
smontato e fissarle sul gommino di
ricambio.
Inserire il gommino del tergicristallo partendo dal gancetto al centro della
spazzola del tergicristallo. Far passare il gommino del tergicristallo attra-
verso i 3 gancetti in modo che spunti fuori dal fermo, quindi far passare il
gommino attraverso il gancetto finale.
Lubrificare il gommino del tergicristallo con un po’ di liquido lavavetro per agevolare
l’inserimento dei gancetti nelle scanalature.
3
4
5

5466-3. Manutenzione “fai da te”
PRIUS_OM_OM47F36L_(EL)

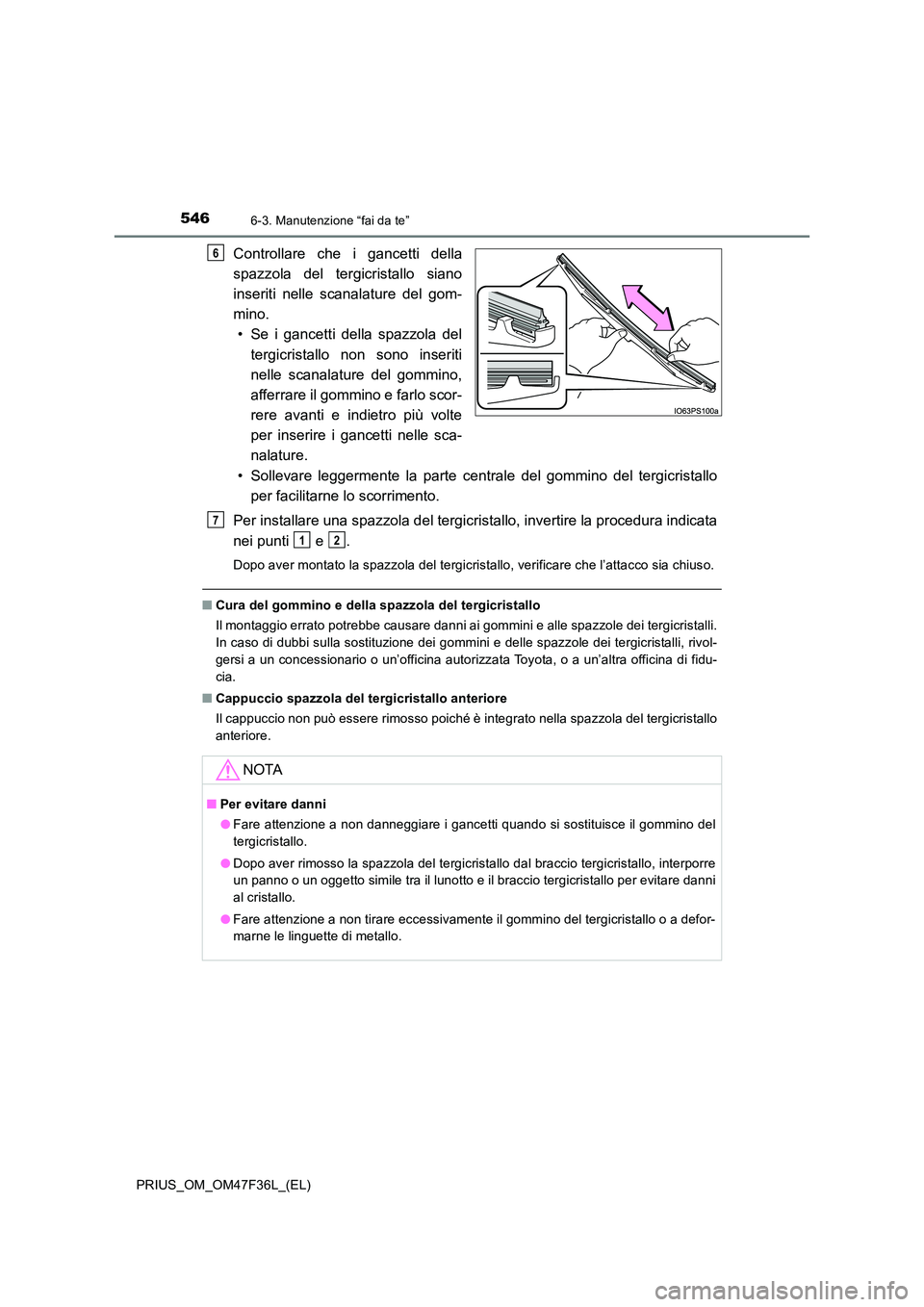

Controllare che i gancetti della
spazzola del tergicristallo siano
inseriti nelle scanalature del gom-
mino.
• Se i gancetti della spazzola del
tergicristallo non sono inseriti
nelle scanalature del gommino,
afferrare il gommino e farlo scor-
rere avanti e indietro più volte
per inserire i gancetti nelle sca-
nalature.
• Sollevare leggermente la parte centrale del gommino del tergicristallo
per facilitarne lo scorrimento.
Per installare una spazzola del tergicri stallo, invertire la procedura indicata
nei punti e .
Dopo aver montato la spazzola del tergicristallo, verificare che l’attacco sia chiuso.
■ Cura del gommino e della spazzola del tergicristallo
Il montaggio errato potrebbe causare danni ai gommini e alle spazzole dei tergicristalli.
In caso di dubbi sulla sostituzione dei gommini e delle spazzole dei tergicristalli, rivol-
gersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fidu-
cia.
■ Cappuccio spazzola del tergicristallo anteriore
Il cappuccio non può essere rimosso poiché è integrato nella spazzola del tergicristallo
anteriore.
6
NOTA
■ Per evitare danni
● Fare attenzione a non danneggiare i gancetti quando si sostituisce il gommino del
tergicristallo.
● Dopo aver rimosso la spazzola del tergicristallo dal braccio tergicristallo, interporre
un panno o un oggetto simile tra il lunotto e il braccio tergicristallo per evitare danni
al cristallo.
● Fare attenzione a non tirare eccessivamente il gommino del tergicristallo o a defor-
marne le linguette di metallo.
7
12

5476-3. Manutenzione “fai da te”
PRIUS_OM_OM47F36L_(EL)
6
Manutenzione e cura

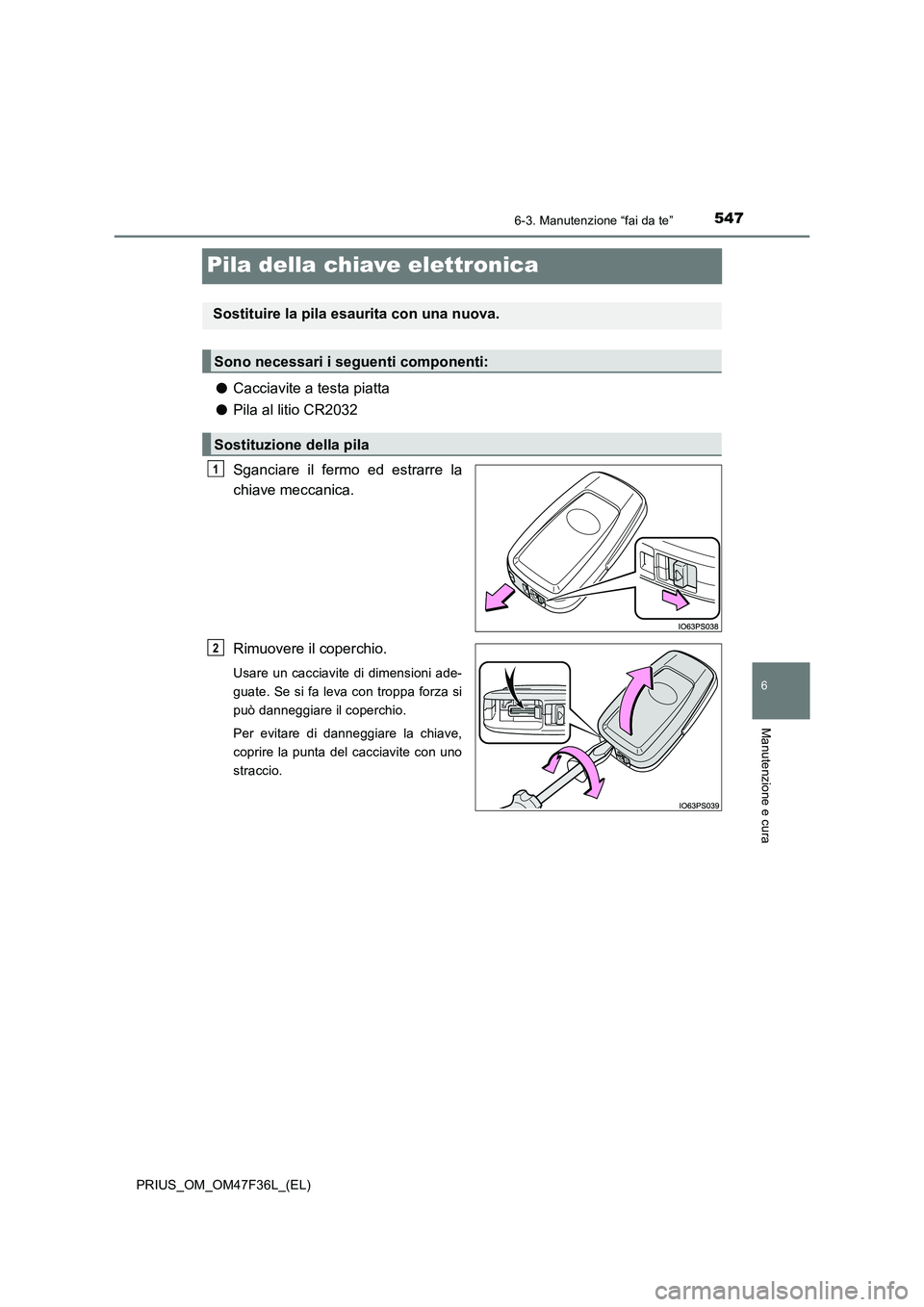

Pila della chiave elettronica
●Cacciavite a testa piatta
●Pila al litio CR2032
Sganciare il fermo ed estrarre la
chiave meccanica.
Rimuovere il coperchio.
Usare un cacciavite di dimensioni ade-
guate. Se si fa leva con troppa forza si
può danneggiare il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Sostituire la pila esaurita con una nuova.
Sono necessari i seguenti componenti:
Sostituzione della pila
1
2

5486-3. Manutenzione “fai da te”
PRIUS_OM_OM47F36L_(EL)

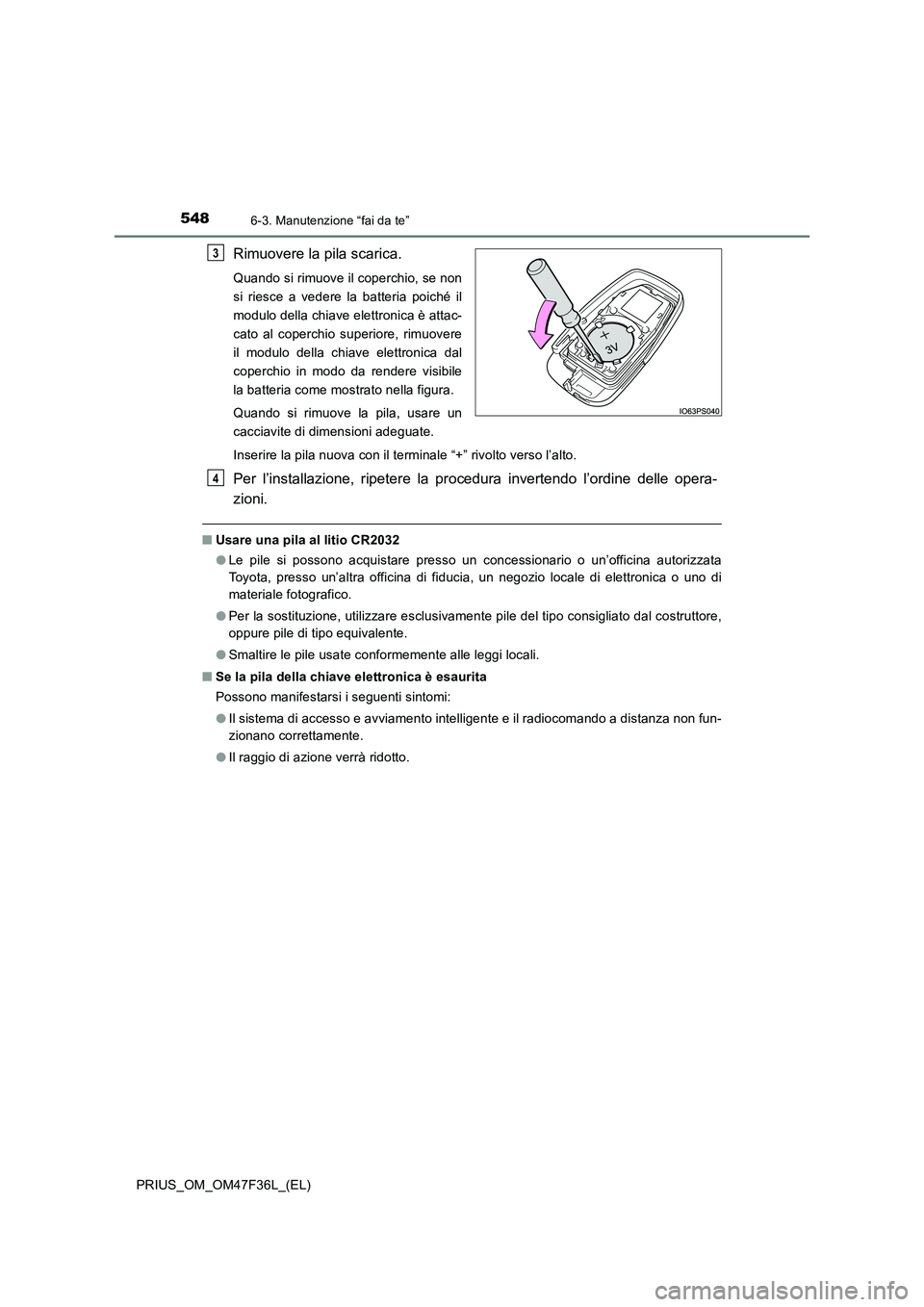

Rimuovere la pila scarica.
Quando si rimuove il coperchio, se non
si riesce a vedere la batteria poiché il
modulo della chiave elettronica è attac-
cato al coperchio superiore, rimuovere
il modulo della chiave elettronica dal
coperchio in modo da rendere visibile
la batteria come mostrato nella figura.
Quando si rimuove la pila, usare un
cacciavite di dimensioni adeguate.
Inserire la pila nuova con il terminale “+” rivolto verso l’alto.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
■Usare una pila al litio CR2032
●Le pile si possono acquistare presso un concessionario o un’officina autorizzata
Toyota, presso un’altra officina di fiducia, un negozio locale di elettronica o uno di
materiale fotografico.
●Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore,
oppure pile di tipo equivalente.
●Smaltire le pile usate conformemente alle leggi locali.
■Se la pila della chiave elettronica è esaurita
Possono manifestarsi i seguenti sintomi:
●Il sistema di accesso e avviamento intelligente e il radiocomando a distanza non fun-
zionano correttamente.
●Il raggio di azione verrà ridotto.
3
4

5496-3. Manutenzione “fai da te”
PRIUS_OM_OM47F36L_(EL)
6
Manutenzione e cura

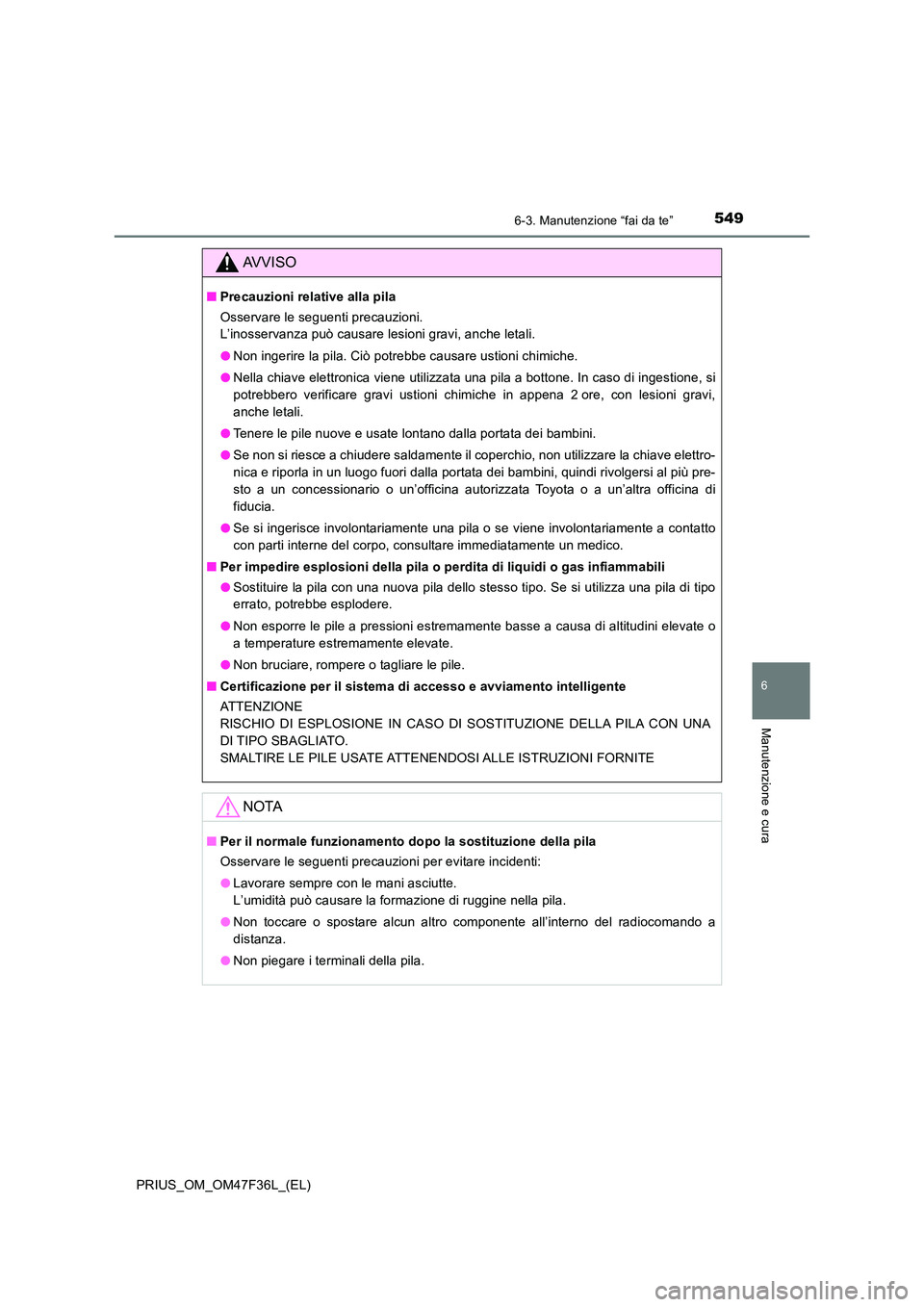

AVVISO
■Precauzioni relative alla pila
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
● Non ingerire la pila. Ciò potrebbe causare ustioni chimiche.
● Nella chiave elettronica viene utilizzata una pila a bottone. In caso di ingestione, si
potrebbero verificare gravi ustioni chimiche in appena 2 ore, con lesioni gravi,
anche letali.
● Tenere le pile nuove e usate lontano dalla portata dei bambini.
● Se non si riesce a chiudere saldamente il coperchio, non utilizzare la chiave elettro-
nica e riporla in un luogo fuori dalla portata dei bambini, quindi rivolgersi al più pre-
sto a un concessionario o un’officina autorizzata Toyota o a un’altra officina di
fiducia.
● Se si ingerisce involontariamente una pila o se viene involontariamente a contatto
con parti interne del corpo, consultare immediatamente un medico.
■ Per impedire esplosioni della pila o perdita di liquidi o gas infiammabili
● Sostituire la pila con una nuova pila dello stesso tipo. Se si utilizza una pila di tipo
errato, potrebbe esplodere.
● Non esporre le pile a pressioni estremamente basse a causa di altitudini elevate o
a temperature estremamente elevate.
● Non bruciare, rompere o tagliare le pile.
■ Certificazione per il sistema di accesso e avviamento intelligente
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA
DI TIPO SBAGLIATO.
SMALTIRE LE PILE USATE ATTENENDOSI ALLE ISTRUZIONI FORNITE
NOTA
■ Per il normale funzionamento dopo la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella pila.
● Non toccare o spostare alcun altro componente all’interno del radiocomando a
distanza.
● Non piegare i terminali della pila.

5506-3. Manutenzione “fai da te”
PRIUS_OM_OM47F36L_(EL)

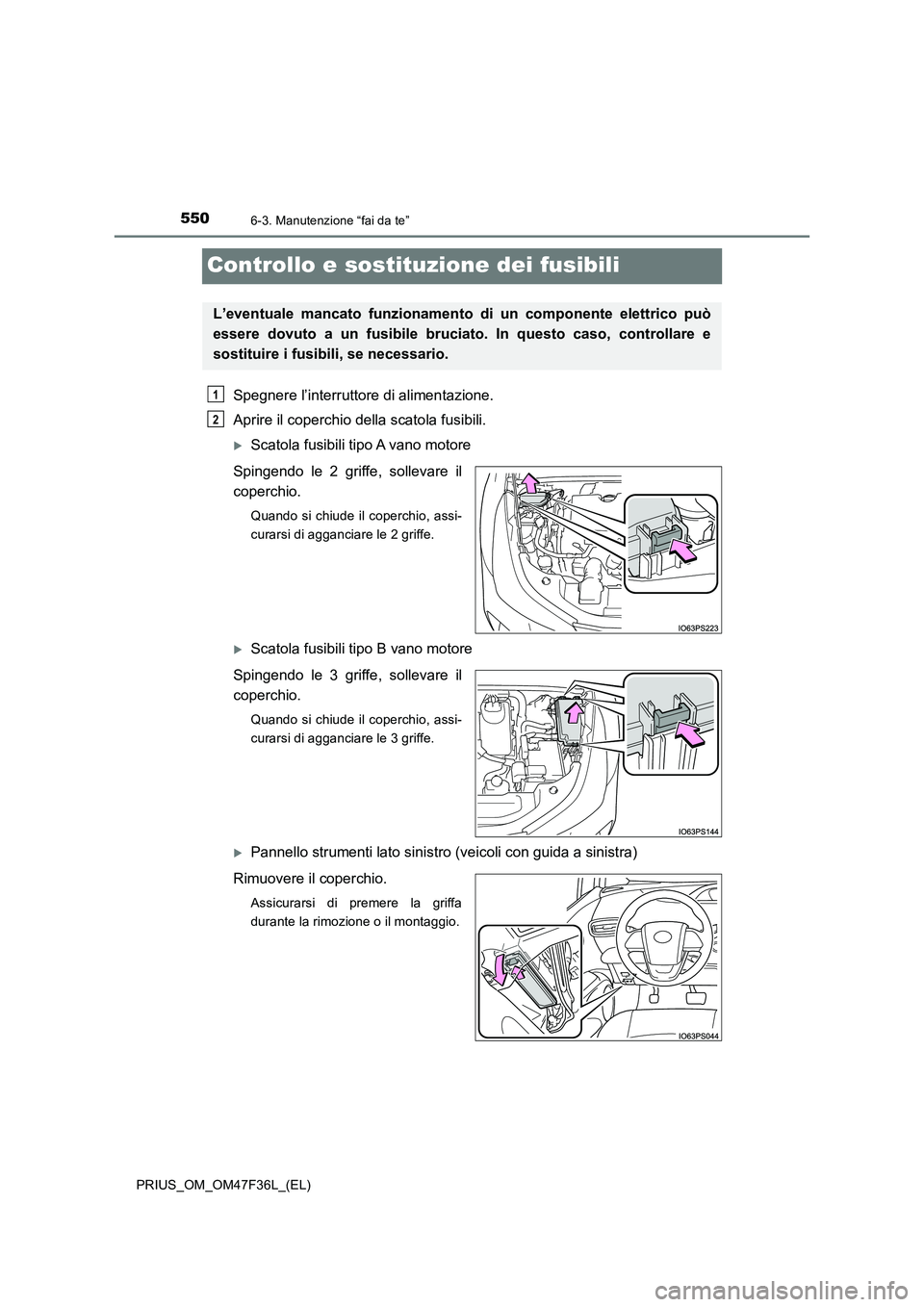

Controllo e sostituzione dei fusibili
Spegnere l’interruttore di alimentazione.
Aprire il coperchio della scatola fusibili.
Scatola fusibili tipo A vano motore
Spingendo le 2 griffe, sollevare il
coperchio.
Quando si chiude il coperchio, assi-
curarsi di agganciare le 2 griffe.
Scatola fusibili tipo B vano motore
Spingendo le 3 griffe, sollevare il
coperchio.
Quando si chiude il coperchio, assi-
curarsi di agganciare le 3 griffe.
Pannello strumenti lato sinistro (veicoli con guida a sinistra)
Rimuovere il coperchio.
Assicurarsi di premere la griffa
durante la rimozione o il montaggio.
L’eventuale mancato funzionamento di un componente elettrico può
essere dovuto a un fusibile bruciato. In questo caso, controllare e
sostituire i fusibili, se necessario.
1
2
