2023 PEUGEOT 508 Upute Za Rukovanje (in Croatian)

191

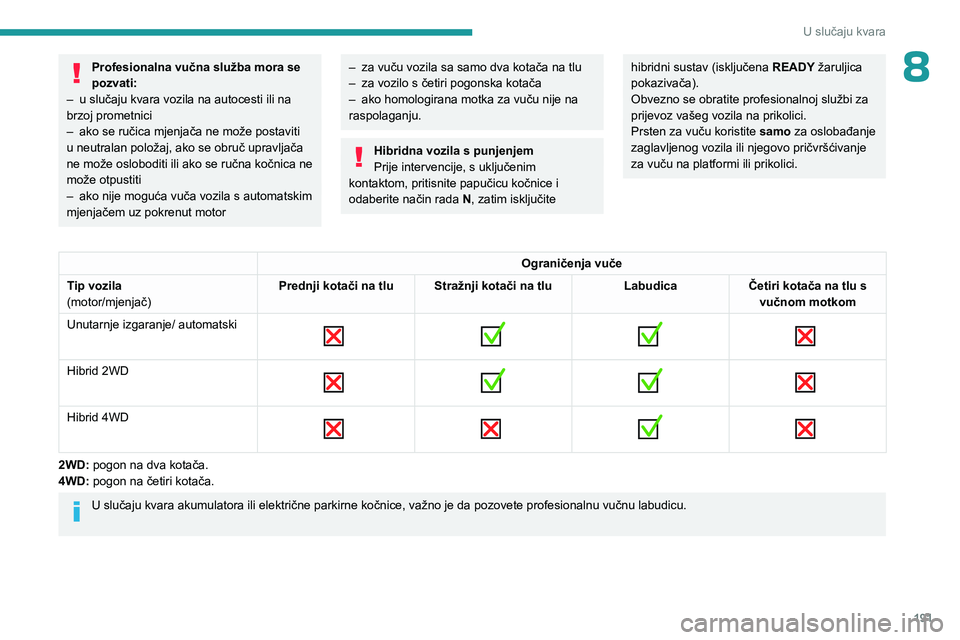

U slučaju kvara
8Profesionalna vučna služba mora se
pozvati:
–

u slučaju kvara vozila na autocesti ili na
brzoj prometnici
–


ako se ručica mjenjača ne može postaviti
u neutralan položaj, ako se obruč upravljača
ne može osloboditi ili ako se ručna kočnica ne
može otpustiti
–


ako nije moguća vuča vozila s automatskim
mjenjačem uz pokrenut motor
– za vuču vozila sa samo dva kotača na tlu
– za vozilo s četiri pogonska kotača
–

ako homologirana motka za vuču nije na
raspolaganju.
Hibridna vozila s punjenjem
Prije intervencije, s uključenim
kontaktom, pritisnite papučicu kočnice i
odaberite način rada N, zatim isključite
hibridni sustav (isključena READY žaruljica
pokazivača).
Obvezno se obratite profesionalnoj službi za
prijevoz vašeg vozila na prikolici.
Prsten za vuču koristite samo za oslobađanje
zaglavljenog vozila ili njegovo pričvršćivanje
za vuču na platformi ili prikolici.
Ograničenja vuče
Tip vozila
(motor/mjenjač) Prednji kotači na tlu Stražnji kotači na tlu
LabudicaČetiri kotača na tlu s
vučnom motkom
Unutarnje izgaranje/ automatski


Hibrid 2WD

Hibrid 4WD

2WD: pogon na dva kotača.
4WD: pogon na četiri kotača.
U slučaju kvara akumulatora ili električne parkirne kočnice, važno je da p
ozovete profesionalnu vučnu labudicu.

192
U slučaju kvara

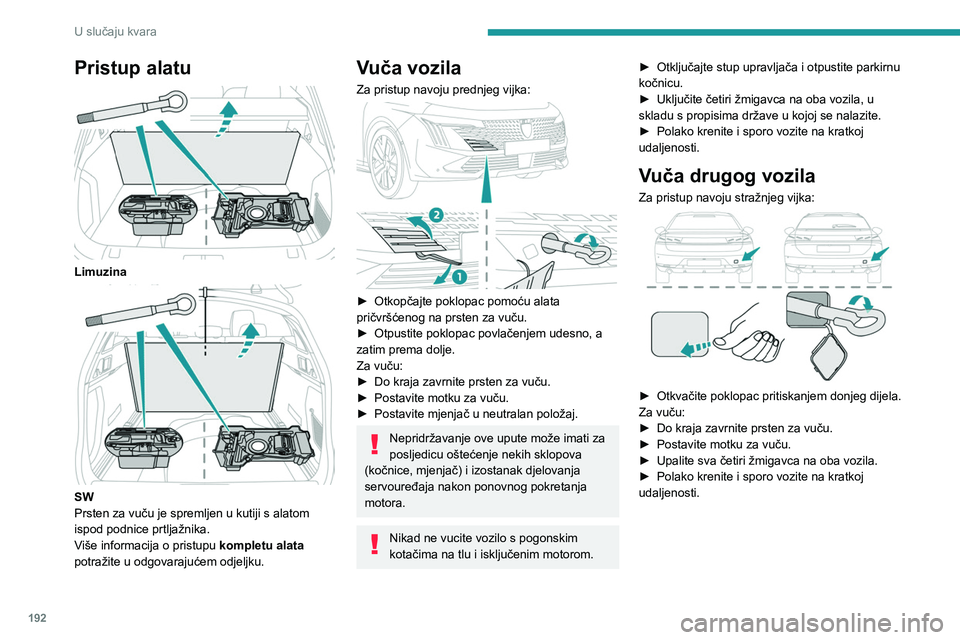

Pristup alatu

Limuzina

SW
Prsten za vuču je spremljen u kutiji s alatom
ispod podnice prtljažnika.
Više informacija o pristupu kompletu alata
potražite u odgovarajućem odjeljku.
Vuča vozila
Za pristup navoju prednjeg vijka:

► Otkopčajte poklopac pomoću alata
pričvršćenog na prsten za vuču.
►

Otpustite poklopac povlačenjem udesno, a
zatim prema dolje.
Za vuču:
►


Do kraja zavrnite prsten za vuču.
►


Postavite motku za vuču.
►


Postavite mjenjač u neutralan položaj.
Nepridržavanje ove upute može imati za
posljedicu oštećenje nekih sklopova
(kočnice, mjenjač) i izostanak djelovanja
servouređaja nakon ponovnog pokretanja
motora.
Nikad ne vucite vozilo s pogonskim
kotačima na tlu i isključenim motorom. ►

Otključajte stup upravljača i otpustite parkirnu
kočnicu.
►

Uključite četiri žmigavca na oba vozila, u
skladu s propisima države u kojoj se nalazite.
►

Polako krenite i sporo vozite na kratkoj
udaljenosti.
Vuča drugog vozila
Za pristup navoju stražnjeg vijka:

► Otkvačite poklopac pritiskanjem donjeg dijela.
Za vuču:
►

Do kraja zavrnite prsten za vuču.
►


Postavite motku za vuču.
►


Upalite sva četiri žmigavca na oba vozila.
►


Polako krenite i sporo vozite na kratkoj
udaljenosti.

193
Tehnički podaci

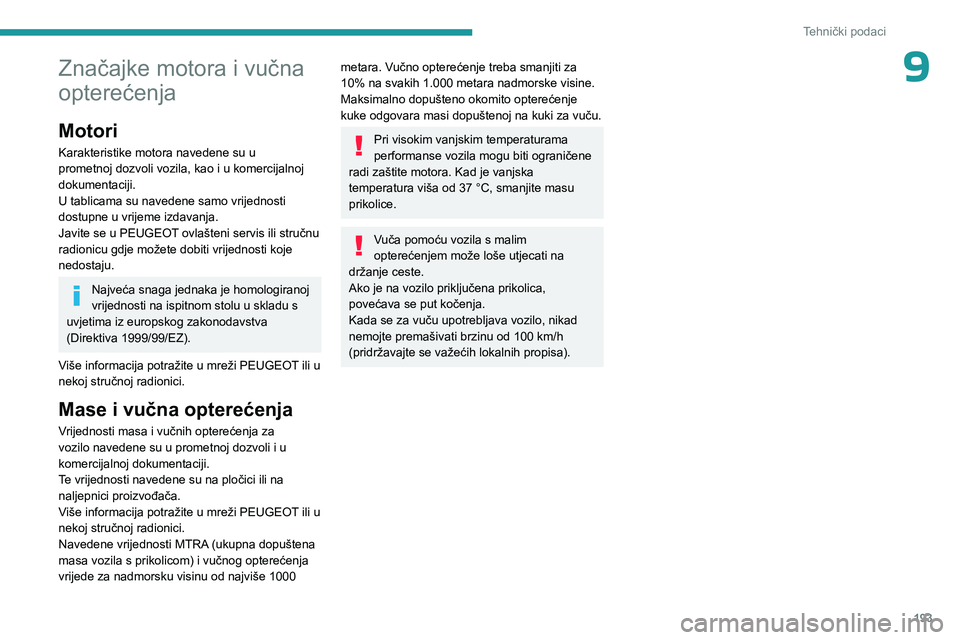

9Značajke motora i vučna
opterećenja
Motori
Karakteristike motora navedene su u
prometnoj dozvoli vozila, kao i u komercijalnoj
dokumentaciji.
U tablicama su navedene samo vrijednosti
dostupne u vrijeme izdavanja.
Javite se u PEUGEOT ovlašteni servis ili stručnu
radionicu gdje možete dobiti vrijednosti koje
nedostaju.
Najveća snaga jednaka je homologiranoj
vrijednosti na ispitnom stolu u skladu s
uvjetima iz europskog zakonodavstva
(Direktiva 1999/99/EZ).
Više informacija potražite u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Mase i vučna opterećenja
Vrijednosti masa i vučnih opterećenja za
vozilo navedene su u prometnoj dozvoli i u
komercijalnoj dokumentaciji.
Te vrijednosti navedene su na pločici ili na
naljepnici proizvođača.
Više informacija potražite u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Navedene vrijednosti MTRA (ukupna dopuštena
masa vozila s prikolicom) i vučnog opterećenja
vrijede za nadmorsku visinu od najviše 1000
metara. Vučno opterećenje treba smanjiti za
10% na svakih 1.000 metara nadmorske visine.
Maksimalno dopušteno okomito opterećenje
kuke odgovara masi dopuštenoj na kuki za vuču.
Pri visokim vanjskim temperaturama
performanse vozila mogu biti ograničene
radi zaštite motora. Kad je vanjska
temperatura viša od 37 °C, smanjite masu
prikolice.
Vuča pomoću vozila s malim
opterećenjem može loše utjecati na
držanje ceste.
Ako je na vozilo priključena prikolica,
povećava se put kočenja.
Kada se za vuču upotrebljava vozilo, nikad
nemojte premašivati brzinu od 100
km/h
(pridržavajte se važećih lokalnih propisa).

194
Tehnički podaci

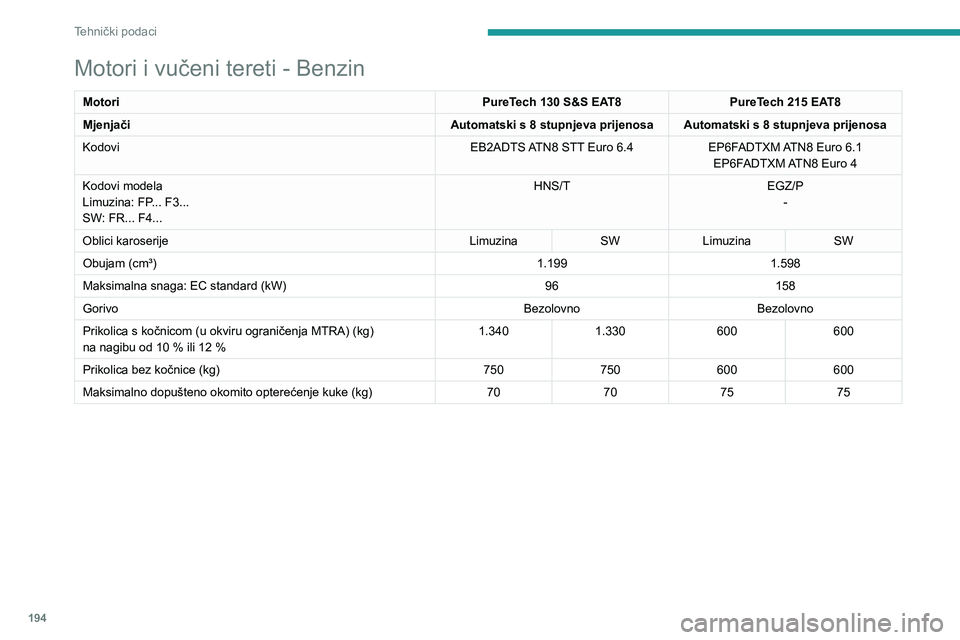

Motori i vučeni tereti - Benzin
MotoriPureTech 130 S&S EAT8PureTech 215 EAT8
Mjenjači Automatski s 8 stupnjeva prijenosa Automatski s 8 stupnjeva prijenosa
Kodovi EB2ADTS ATN8 STT Euro 6.4EP6FADTXM ATN8 Euro
6.1
EP6FADTXM ATN8 Euro
4
Kodovi modela
Limuzina: FP... F3...
SW: FR... F4... HNS/T
EGZ/P
-
Oblici karoserije LimuzinaSWLimuzina SW
Obujam (cm³) 1.1991.598
Maksimalna snaga: EC standard (kW) 96158
Gorivo BezolovnoBezolovno
Prikolica s kočnicom (u okviru ograničenja MTRA) (kg)
na nagibu od 10 % ili 12 % 1.340
1.330 600600
Prikolica bez kočnice (kg) 750750600600
Maksimalno dopušteno okomito opterećenje kuke (kg) 70707575

195
Tehnički podaci

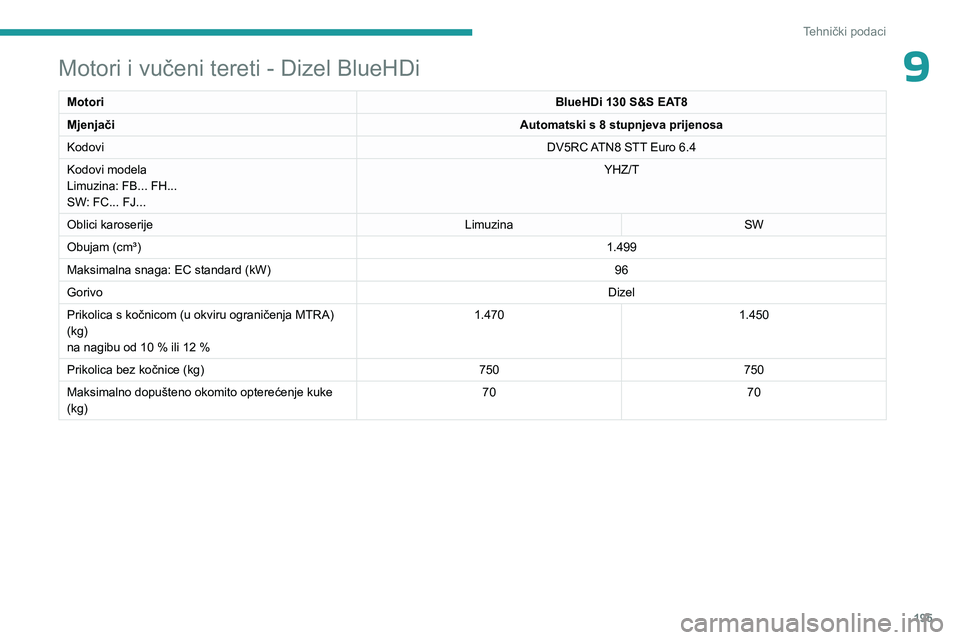

9Motori i vučeni tereti - Dizel BlueHDi
MotoriBlueHDi 130 S&S EAT8
Mjenjači Automatski s 8 stupnjeva prijenosa
Kodovi DV5RC ATN8 STT Euro
6.4
Kodovi modela
Limuzina: FB... FH...
SW: FC... FJ... YHZ/T
Oblici karoserije LimuzinaSW
Obujam (cm³) 1.499
Maksimalna snaga: EC standard (kW) 96
Gorivo Dizel
Prikolica s kočnicom (u okviru ograničenja MTRA)
(kg)
na nagibu od 10 % ili 12 % 1.470
1.450
Prikolica bez kočnice (kg) 750750
Maksimalno dopušteno okomito opterećenje kuke
(kg) 70
70

196
Tehnički podaci

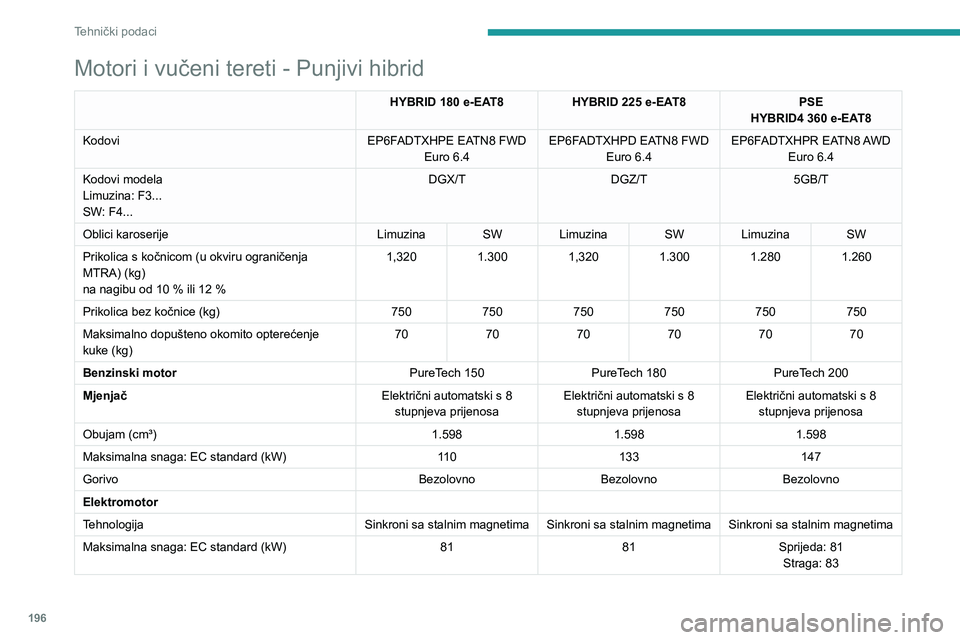

Motori i vučeni tereti - Punjivi hibrid
HYBRID 180 e-EAT8HYBRID 225 e-EAT8PSE
HYBRID4 360 e-EAT8
Kodovi EP6FADTXHPE EATN8 FWD
Euro
6.4 EP6FADTXHPD EATN8 FWD
Euro
6.4EP6FADTXHPR EATN8 AWD
Euro
6.4
Kodovi modela
Limuzina: F3...
SW: F4... DGX/T
DGZ/T 5GB/T
Oblici karoserije Limuzina SW Limuzina SW Limuzina SW
Prikolica s kočnicom (u okviru ograničenja
MTRA) (kg)
na nagibu od 10 % ili 12 % 1,320
1.3001,3201.3001.2801.260
Prikolica bez kočnice (kg) 750750750750750750
Maksimalno dopušteno okomito opterećenje
kuke (kg) 70
7070707070
Benzinski motor PureTech
150 PureTech
180PureTech
200
Mjenjač Električni automatski s 8
stupnjeva prijenosa Električni automatski s 8
stupnjeva prijenosa Električni automatski s 8
stupnjeva prijenosa
Obujam (cm³) 1.5981.5981.598
Maksimalna snaga: EC standard (kW) 11 0133 147
Gorivo BezolovnoBezolovnoBezolovno
Elektromotor
Tehnologija Sinkroni sa stalnim magnetima Sinkroni sa stalnim magnetima Sinkroni sa stalnim magnetima
Maksimalna snaga: EC standard (kW) 8181Sprijeda: 81
Straga: 83

197
Tehnički podaci

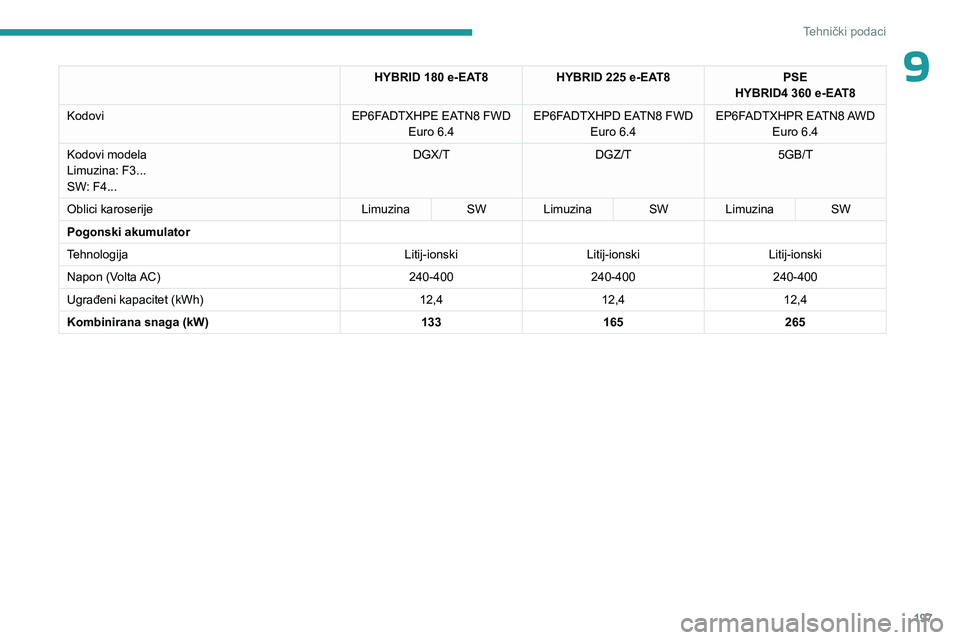

9HYBRID 180 e-EAT8HYBRID 225 e-EAT8PSE
HYBRID4 360 e-EAT8
Kodovi EP6FADTXHPE EATN8 FWD
Euro
6.4 EP6FADTXHPD EATN8 FWD
Euro
6.4EP6FADTXHPR EATN8 AWD
Euro
6.4
Kodovi modela
Limuzina: F3...
SW: F4... DGX/T
DGZ/T 5GB/T
Oblici karoserije Limuzina SW Limuzina SW Limuzina SW
Pogonski akumulator
Tehnologija Litij-ionskiLitij-ionskiLitij-ionski
Napon (Volta AC) 240-400240-400240-400
Ugrađeni kapacitet (kWh) 12,412,412,4
Kombinirana snaga (kW) 133165265

198
Tehnički podaci

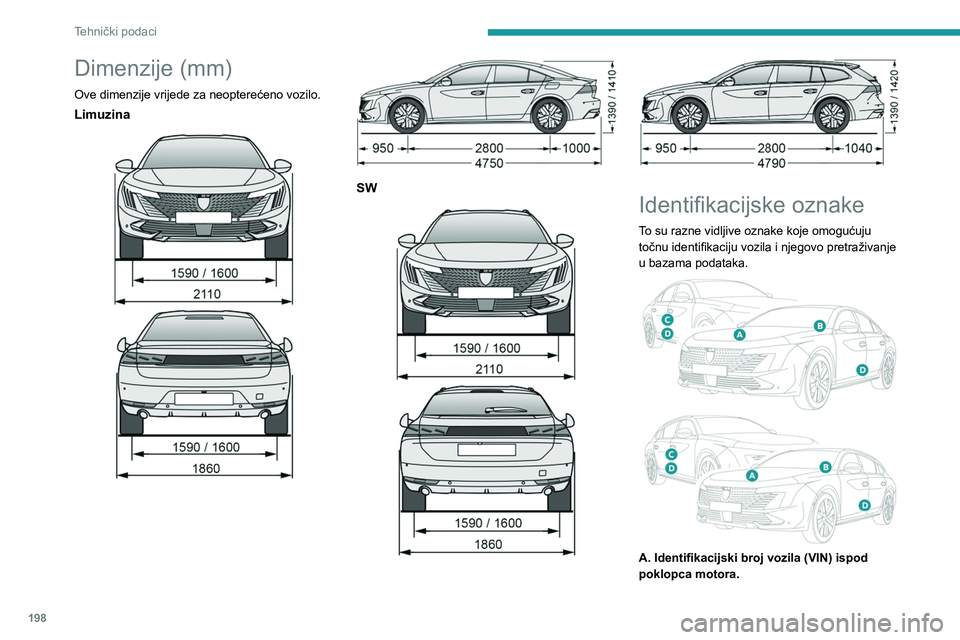

Dimenzije (mm)
Ove dimenzije vrijede za neopterećeno vozilo.
Limuzina



SW



Identifikacijske oznake
To su razne vidljive oznake koje omogućuju
točnu identifikaciju vozila i njegovo pretraživanje
u bazama podataka.


A. Identifikacijski broj vozila (VIN) ispod
poklopca motora.
