2023 PEUGEOT 508 Upute Za Rukovanje (in Croatian)

175
U slučaju kvara

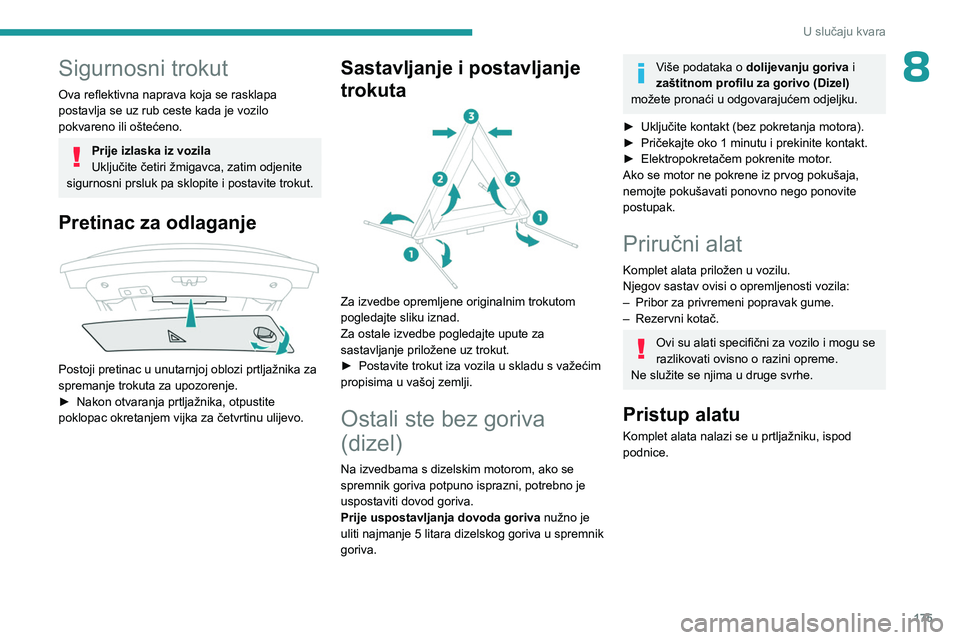

8Sigurnosni trokut
Ova reflektivna naprava koja se rasklapa
postavlja se uz rub ceste kada je vozilo
pokvareno ili oštećeno.
Prije izlaska iz vozila
Uključite četiri žmigavca, zatim odjenite
sigurnosni prsluk pa sklopite i postavite trokut.
Pretinac za odlaganje

Postoji pretinac u unutarnjoj oblozi prtljažnika za
spremanje trokuta za upozorenje.
►

Nakon otvaranja prtljažnika, otpustite
poklopac okretanjem vijka za četvrtinu ulijevo.
Sastavljanje i postavljanje
trokuta


Za izvedbe opremljene originalnim trokutom
pogledajte sliku iznad.
Za ostale izvedbe pogledajte upute za
sastavljanje priložene uz trokut.
►

Postavite trokut iza vozila u skladu s važećim
propisima u vašoj zemlji.
Ostali ste bez goriva
(dizel)
Na izvedbama s dizelskim motorom, ako se
spremnik goriva potpuno isprazni, potrebno je
uspostaviti dovod goriva.
Prije uspostavljanja dovoda goriva nužno je
uliti najmanje 5 litara dizelskog goriva u spremnik
goriva.
Više podataka o dolijevanju goriva i
zaštitnom profilu za gorivo (Dizel)
možete pronaći u odgovarajućem odjeljku.
►

Uključite kontakt (bez pokretanja motora).
►


Pričekajte oko 1
minutu i prekinite kontakt.
►

Elektropokretačem pokrenite motor
.
Ako se motor ne pokrene iz prvog pokušaja,
nemojte pokušavati ponovno nego ponovite
postupak.
Priručni alat
Komplet alata priložen u vozilu.
Njegov sastav ovisi o opremljenosti vozila:
–

Pribor za privremeni popravak gume.
–


Rezervni kotač.
Ovi su alati specifični za vozilo i mogu se
razlikovati ovisno o razini opreme.
Ne služite se njima u druge svrhe.
Pristup alatu
Komplet alata nalazi se u prtljažniku, ispod
podnice.

176
U slučaju kvara

Limuzina
Da biste mu pristupili:
►
Otvorite prtljažnik.
►


Podignite podnicu i preklopite je natrag.

SW
Da biste mu pristupili:
►
Otvorite prtljažnik.
►


Podignite podnicu.
► Pričvrstite podnu kuku na gornju brtvu
prtljažnika.
S priborom za privremeni popravak
gume


S rezervnim kotačem

Dizalica se smije upotrebljavati samo za
zamjenu kotača s oštećenom gumom.
Ne upotrebljavajte niti jednu drugu dizalicu
osim one u vozilu.
Ako vozilo nije opremljeno originalnom
dizalicom, obratite se mreži PEUGEOT ili
nekoj stručnoj radionici gdje možete nabaviti
dizalicu koju preporučuje proizvođač.
Dizalica ispunjava erupsoke standarde kako
je definirano u direktivi o strojevima 2006/42/
CE i također je sukladan UKCA zahtjevu
kako je definirano propisima o napajanju za
strojeve (sigurnost) 2008 br.1597.
Za dizalicu nije predviđeno nikakvo
održavanje.
Popis alata

1. Klin za imobiliziranje kotača (ovisno o opremi)
2. Nastavak za vijak sa zaštitom od krađe
(nalazi se u pretincu za rukavice) (ovisno o
opremi)
Za prilagođavanje ključa za vijke kotača
specijalnim vijcima sa zaštitom od krađe.
3. Uklonjivi prsten za vuču i alat za otvaranje
prednje zaštitne navlake

177
U slučaju kvara

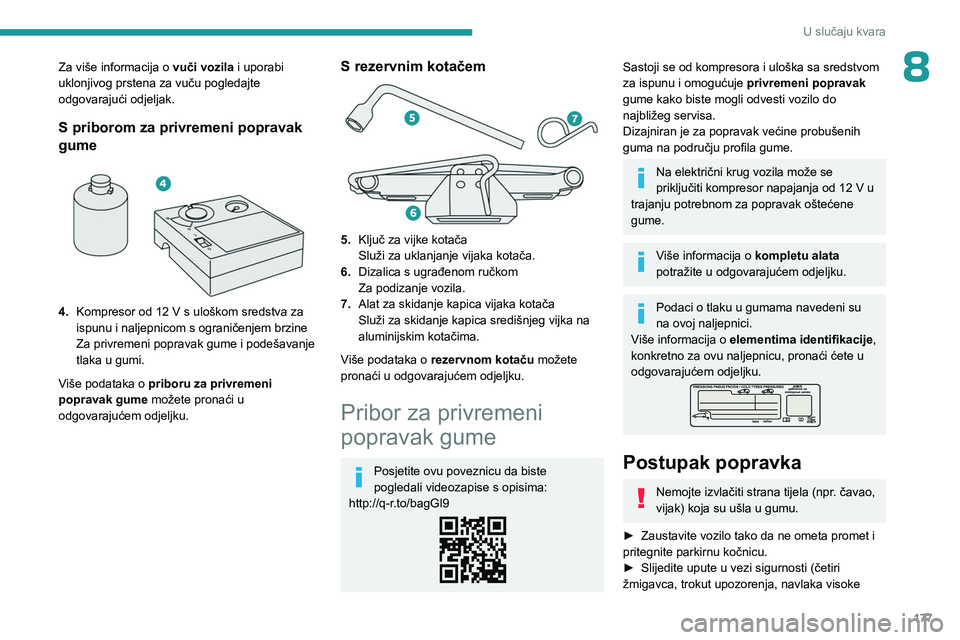

8Za više informacija o vuči vozila i uporabi
uklonjivog prstena za vuču pogledajte
odgovarajući odjeljak.
S priborom za privremeni popravak
gume


4. Kompresor od 12 V s uloškom sredstva za
ispunu i naljepnicom s ograničenjem brzine
Za privremeni popravak gume i podešavanje
tlaka u gumi.
Više podataka o priboru za privremeni
popravak gume možete pronaći u
odgovarajućem odjeljku.
S rezervnim kotačem

5. Ključ za vijke kotača
Služi za uklanjanje vijaka kotača.
6. Dizalica s ugrađenom ručkom
Za podizanje vozila.
7. Alat za skidanje kapica vijaka kotača
Služi za skidanje kapica središnjeg vijka na
aluminijskim kotačima.
Više podataka o rezervnom kotaču možete
pronaći u odgovarajućem odjeljku.
Pribor za privremeni
popravak gume
Posjetite ovu poveznicu da biste
pogledali videozapise s opisima:
http://q-r.to/bagGl9
Sastoji se od kompresora i uloška sa sredstvom
za ispunu i omogućuje privremeni popravak
gume kako biste mogli odvesti vozilo do
najbližeg servisa.
Dizajniran je za popravak većine probušenih
guma na području profila gume.
Na električni krug vozila može se
priključiti kompresor napajanja od 12 V u
trajanju potrebnom za popravak oštećene
gume.
Više informacija o kompletu alata
potražite u odgovarajućem odjeljku.
Podaci o tlaku u gumama navedeni su
na ovoj naljepnici.
Više informacija o elementima identifikacije,
konkretno za ovu naljepnicu, pronaći ćete u
odgovarajućem odjeljku.
Postupak popravka
Nemojte izvlačiti strana tijela (npr. čavao,
vijak) koja su ušla u gumu.
►

Zaustavite vozilo tako da ne ometa promet i
pritegnite parkirnu kočnicu.
►


Slijedite upute u vezi sigurnosti (četiri
žmigavca, trokut upozorenja, navlaka visoke

178
U slučaju kvara

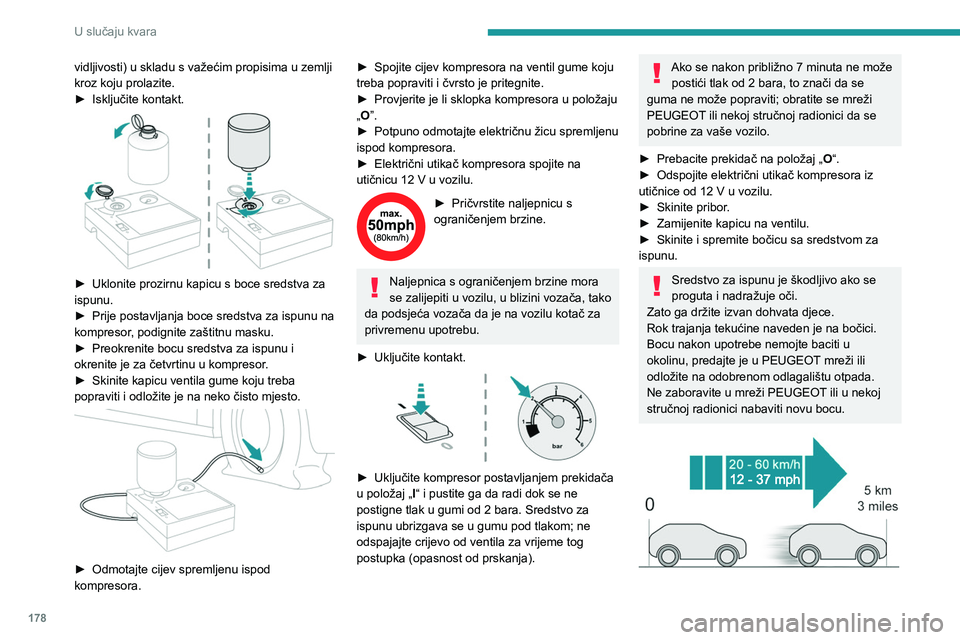

vidljivosti) u skladu s važećim propisima u zemlji
kroz koju prolazite.
►
Isključite kontakt.

► Uklonite prozirnu kapicu s boce sredstva za
ispunu.
►

Prije postavljanja boce sredstva za ispunu na
kompresor

, podignite zaštitnu masku.
►

Preokrenite bocu sredstva za ispunu i
okrenite je za četvrtinu u kompresor

.
►

Skinite kapicu ventila gume koju treba
popraviti i odložite je na neko čisto mjesto.


► Odmotajte cijev spremljenu ispod
kompresora.
► Spojite cijev kompresora na ventil gume koju
treba popraviti i čvrsto je pritegnite.
►

Provjerite je li sklopka kompresora u položaju
„

O”.
►

Potpuno odmotajte električnu žicu spremljenu
ispod kompresora.
►


Električni utikač kompresora spojite na
utičnicu 12

V u vozilu.
► Pričvrstite naljepnicu s
ograničenjem brzine.
Naljepnica s ograničenjem brzine mora
se zalijepiti u vozilu, u blizini vozača, tako
da podsjeća vozača da je na vozilu kotač za
privremenu upotrebu.
►

Uključite kontakt.

► Uključite kompresor postavljanjem prekidača
u položaj „ I
“ i pustite ga da radi dok se ne
postigne tlak u gumi od 2 bara. Sredstvo za
ispunu ubrizgava se u gumu pod tlakom; ne
odspajajte crijevo od ventila za vrijeme tog
postupka (opasnost od prskanja).
Ako se nakon približno 7 minuta ne može postići tlak od 2 bara, to znači da se
guma ne može popraviti; obratite se mreži
PEUGEOT ili nekoj stručnoj radionici da se
pobrine za vaše vozilo.
►

Prebacite prekidač na položaj „ O

“.
►

Odspojite električni utikač kompresora iz
utičnice od 12

V u vozilu.
►

Skinite pribor
.
►

Zamijenite kapicu na ventilu.
►


Skinite i spremite bočicu sa sredstvom za
ispunu.
Sredstvo za ispunu je škodljivo ako se
proguta i nadražuje oči.
Zato ga držite izvan dohvata djece.
Rok trajanja tekućine naveden je na bočici.
Bocu nakon upotrebe nemojte baciti u
okolinu, predajte je u PEUGEOT mreži ili
odložite na odobrenom odlagalištu otpada.
Ne zaboravite u mreži PEUGEOT ili u nekoj
stručnoj radionici nabaviti novu bocu.

179
U slučaju kvara

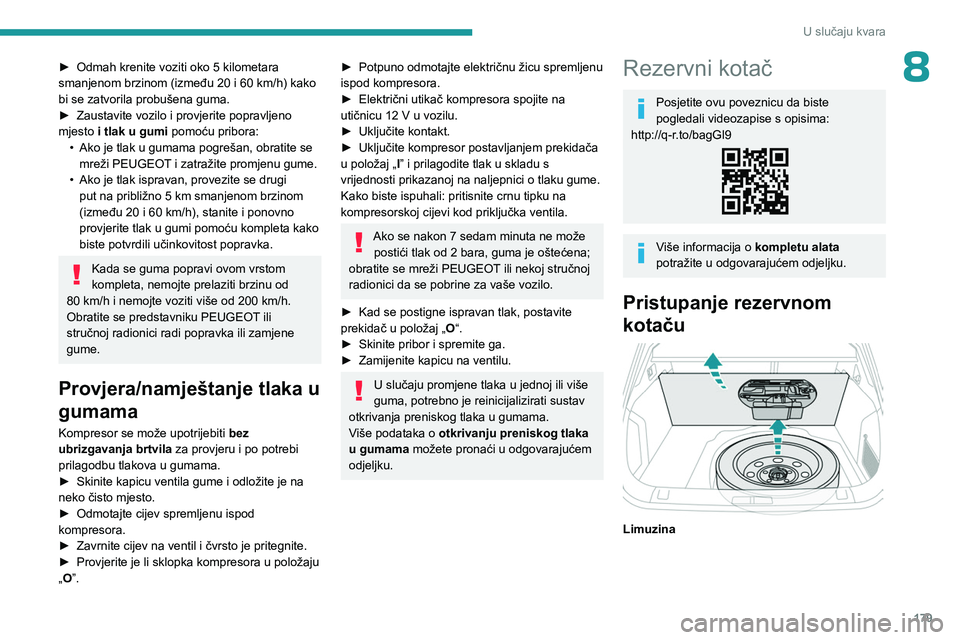

8► Odmah krenite voziti oko 5 kilometara
smanjenom brzinom (između 20 i 60 km/h) kako
bi se zatvorila probušena guma.
►

Zaustavite vozilo i provjerite popravljeno
mjesto

i tlak u gumi pomoću pribora:
•

Ako je tlak u gumama pogrešan, obratite se mreži PEUGEOT

i zatražite promjenu gume.
•

Ako je tlak ispravan, provezite se drugi put na približno 5 km smanjenom brzinom
(između 20 i 60

km/h), stanite i ponovno
provjerite tlak u gumi pomoću kompleta kako
biste potvrdili učinkovitost popravka.
Kada se guma popravi ovom vrstom
kompleta, nemojte prelaziti brzinu od
80

km/h i nemojte voziti više od 200 km/h.
Obratite se predstavniku PEUGEOT ili
stručnoj radionici radi popravka ili zamjene
gume.
Provjera/namještanje tlaka u
gumama
Kompresor se može upotrijebiti bez
ubrizgavanja brtvila za provjeru i po potrebi
prilagodbu tlakova u gumama.
►

Skinite kapicu ventila gume i odložite je na
neko čisto mjesto.
►


Odmotajte cijev spremljenu ispod
kompresora.
►


Zavrnite cijev na ventil i čvrsto je pritegnite.
►


Provjerite je li sklopka kompresora u položaju
„

O”.
► Potpuno odmotajte električnu žicu spremljenu
ispod kompresora.
►

Električni utikač kompresora spojite na
utičnicu 12

V u vozilu.
►

Uključite kontakt.
►


Uključite kompresor postavljanjem prekidača
u položaj „ I

” i prilagodite tlak u skladu s
vrijednosti prikazanoj na naljepnici o tlaku gume.
Kako biste ispuhali: pritisnite crnu tipku na
kompresorskoj cijevi kod priključka ventila.
Ako se nakon 7 sedam minuta ne može postići tlak od 2 bara, guma je oštećena;
obratite se mreži PEUGEOT ili nekoj stručnoj
radionici da se pobrine za vaše vozilo.
►

Kad se postigne ispravan tlak, postavite
prekidač u položaj „ O

“.
►

Skinite pribor i spremite ga.
►


Zamijenite kapicu na ventilu.
U slučaju promjene tlaka u jednoj ili više
guma, potrebno je reinicijalizirati sustav
otkrivanja preniskog tlaka u gumama.
Više podataka o otkrivanju preniskog tlaka
u gumama možete pronaći u odgovarajućem
odjeljku.
Rezervni kotač
Posjetite ovu poveznicu da biste
pogledali videozapise s opisima:
http://q-r.to/bagGl9
Više informacija o kompletu alata
potražite u odgovarajućem odjeljku.
Pristupanje rezervnom
kotaču


Limuzina

180
U slučaju kvara

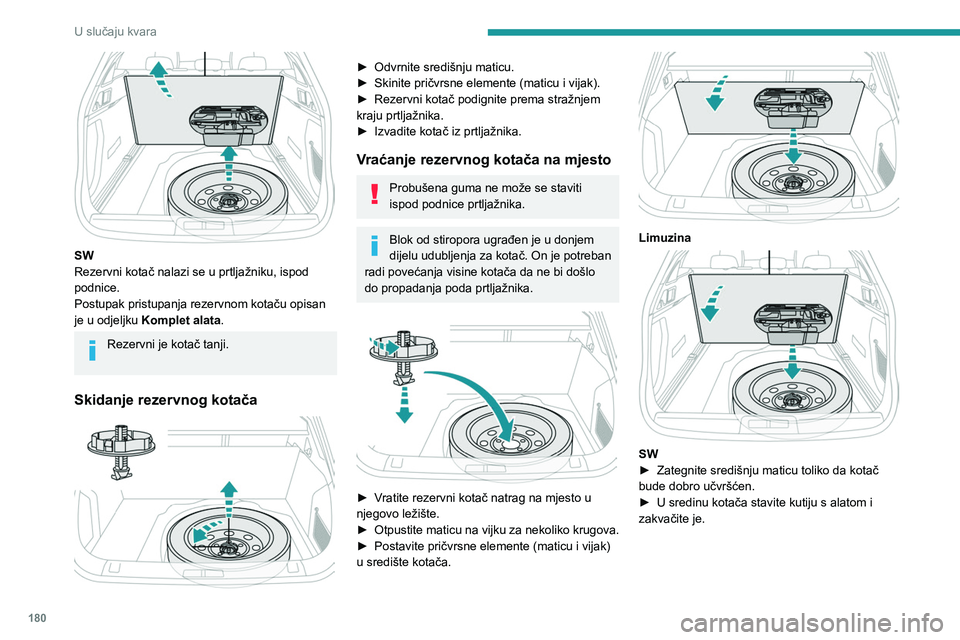

SW
Rezervni kotač nalazi se u prtljažniku, ispod
podnice.
Postupak pristupanja rezervnom kotaču opisan
je u odjeljku Komplet alata.
Rezervni je kotač tanji.
Skidanje rezervnog kotača

► Odvrnite središnju maticu.
► Skinite pričvrsne elemente (maticu i vijak).
►

Rezervni kotač podignite prema stražnjem
kraju prtljažnika.
►


Izvadite kotač iz prtljažnika.
Vraćanje rezervnog kotača na mjesto
Probušena guma ne može se staviti
ispod podnice prtljažnika.
Blok od stiropora ugrađen je u donjem
dijelu udubljenja za kotač. On je potreban
radi povećanja visine kotača da ne bi došlo
do propadanja poda prtljažnika.


► Vratite rezervni kotač natrag na mjesto u
njegovo ležište.
►

Otpustite
maticu na vijku za nekoliko krugova.
►

Postavite pričvrsne elemente (maticu i vijak)
u središte kotača.


Limuzina

SW
► Zategnite središnju maticu toliko da kotač
bude dobro učvršćen.
►

U sredinu kotača stavite kutiju s alatom i
zakvačite je.

181
U slučaju kvara

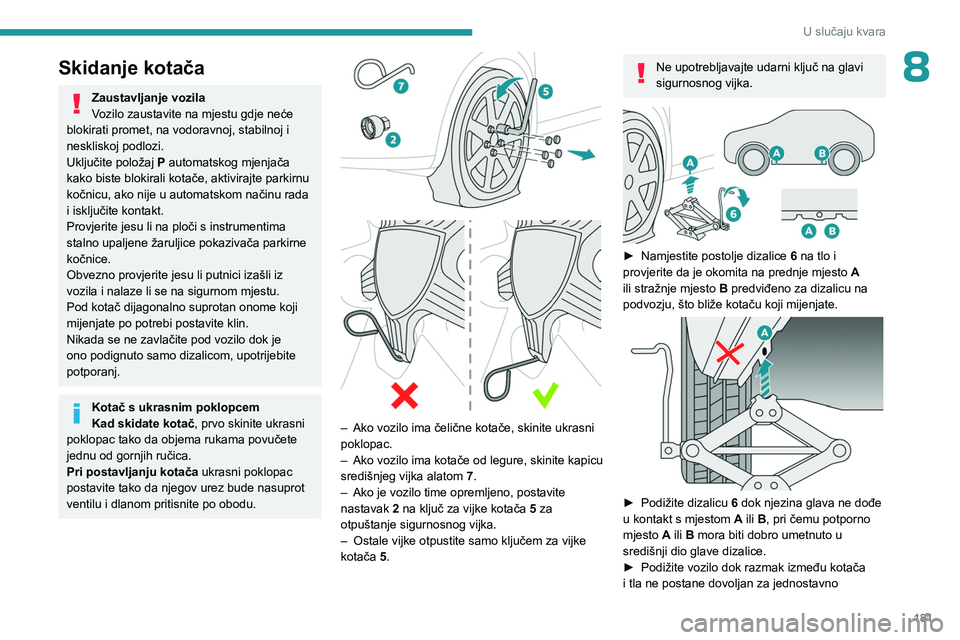

8Skidanje kotača
Zaustavljanje vozila
Vozilo zaustavite na mjestu gdje neće
blokirati promet, na vodoravnoj, stabilnoj i
neskliskoj podlozi.
Uključite položaj

P
automatskog mjenjača
kako biste blokirali kotače, aktivirajte parkirnu
kočnicu, ako nije u automatskom načinu rada
i isključite kontakt.
Provjerite jesu li na ploči s instrumentima
stalno upaljene žaruljice pokazivača parkirne
kočnice.
Obvezno provjerite jesu li putnici izašli iz
vozila i nalaze li se na sigurnom mjestu.
Pod kotač dijagonalno suprotan onome koji
mijenjate po potrebi postavite klin.
Nikada se ne zavlačite pod vozilo dok je
ono podignuto samo dizalicom, upotrijebite
potporanj.
Kotač s ukrasnim poklopcem
Kad skidate kotač, prvo skinite ukrasni
poklopac tako da objema rukama povučete
jednu od gornjih ručica.
Pri postavljanju kotača ukrasni poklopac
postavite tako da njegov urez bude nasuprot
ventilu i dlanom pritisnite po obodu.




– Ako vozilo ima čelične kotače, skinite ukrasni
poklopac.
–

Ako vozilo ima kotače od legure, skinite kapicu
središnjeg vijka alatom 7

.
–

Ako je vozilo time opremljeno, postavite
nastavak

2 na ključ za vijke kotača
5
za
otpuštanje sigurnosnog vijka.
–

Ostale vijke otpustite samo ključem za vijke
kotača

5.
Ne upotrebljavajte udarni ključ na glavi
sigurnosnog vijka.


► Namjestite postolje dizalice 6 na tlo i
provjerite da je okomita na prednje mjesto A
ili stražnje mjesto B predviđeno za dizalicu na
podvozju, što bliže kotaču koji mijenjate.


► Podižite dizalicu 6 dok njezina glava ne dođe
u kontakt s mjestom A ili B, pri čemu potporno
mjesto A ili B mora biti dobro umetnuto u
središnji dio glave dizalice.
►

Podižite vozilo dok razmak između kotača
i tla ne postane dovoljan za jednostavno

182
U slučaju kvara
postavljanje rezervnog kotača (s neprobušenom
gumom).
Provjerite je li dizalica na stabilnoj
podlozi. Ako je podloga skliska ili rahla,
dizalica bi se mogla pomaknuti i utonuti
– opasnost od ozljeda!
Dizalica se mora namjestiti samo ispod
točaka za dizanje A ili B ispod vozila;
pritom se uvjerite da je glava dizalice dobro
centrirana ispod mjesta za podizanje vozila.
U suprotnom, postoji opasnost od oštećenja
vozila i/ili pada dizalice – opasnost od ozljeda!


► Izvadite vijke i čuvajte ih na nekom čistom
mjestu.
►

Skinite kotač.
Postavljanje kotača
Pričvršćenje čeličnog rezervnog
kotača ili tankog rezervnog kotača za
štednju prostora
Ako je vozilo opremljeno aluminijskim
kotačima, podloške A se neće oslanjati o
čelični rezervni kotač ili tanki rezervni kotač
za štednju prostora. Kotač na mjestu drži
konusna kontaktna površina B svakog vijka.


► Postavite kotač na glavčinu.
► Rukom do kraja zavrnite vijke.
►

Ključem za vijke kotača 5

i nastavkom 2
pritegnite vijak sa zaštitom od krađe. ►

Ostale vijke predzategnite samo ključem za
vijke kotača
5.


► Do kraja spustite vozilo.
► Sklopite dizalicu 6
i uklonite je.


► Ključem za vijke kotača 5 s nastavkom 2
pritegnite vijak sa zaštitom od krađe.
►

Ostale vijke do kraja zategnite samo ključem
za vijke kotača

5.
►

Na vijke postavite kapice (ovisno o opremi).
►


Spremite alat.
