2023 PEUGEOT 508 Upute Za Rukovanje (in Croatian)

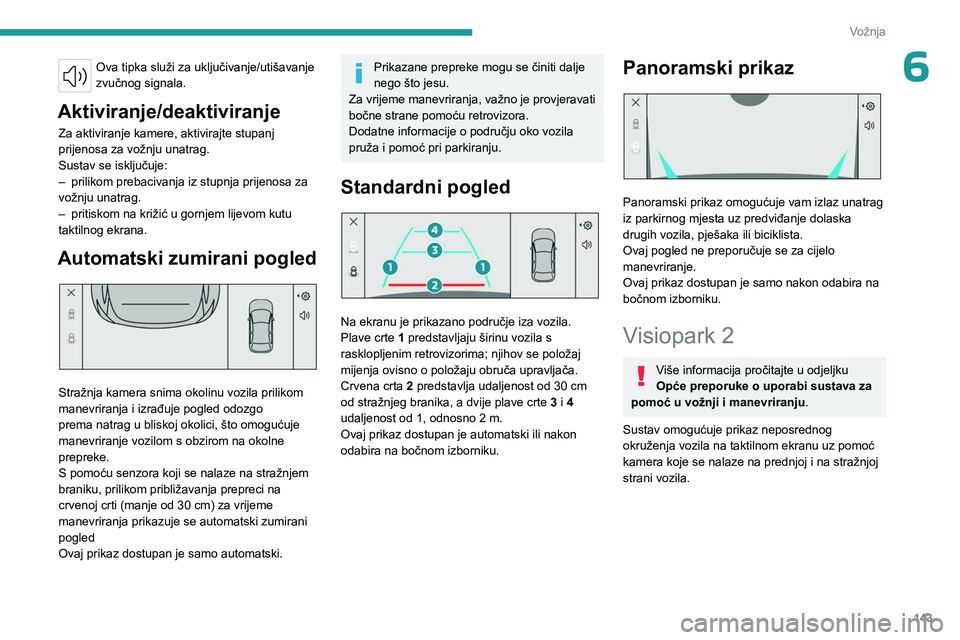

143
Vožnja
6Ova tipka služi za uključivanje/utišavanje
zvučnog signala.
Aktiviranje/deaktiviranje
Za aktiviranje kamere, aktivirajte stupanj
prijenosa za vožnju unatrag.
Sustav se isključuje:
–
prilikom prebacivanja iz stupnja prijenosa za
vožnju unatrag.
–


pritiskom na križić u gornjem lijevom kutu
taktilnog ekrana.
Automatski zumirani pogled

Stražnja kamera snima okolinu vozila prilikom
manevriranja i izrađuje pogled odozgo
prema natrag u bliskoj okolici, što omogućuje
manevriranje vozilom s obzirom na okolne
prepreke.
S pomoću senzora koji se nalaze na stražnjem
braniku, prilikom približavanja prepreci na
crvenoj crti (manje od 30 cm) za vrijeme
manevriranja prikazuje se automatski zumirani
pogled
Ovaj prikaz dostupan je samo automatski.
Prikazane prepreke mogu se činiti dalje
nego što jesu.
Za vrijeme manevriranja, važno je provjeravati
bočne strane pomoću retrovizora.
Dodatne informacije o području oko vozila
pruža i pomoć pri parkiranju.
Standardni pogled

Na ekranu je prikazano područje iza vozila.
Plave crte 1 predstavljaju širinu vozila s
rasklopljenim retrovizorima; njihov se položaj
mijenja ovisno o položaju obruča upravljača.
Crvena crta 2 predstavlja udaljenost od 30
cm
od stražnjeg branika, a dvije plave crte 3 i 4
udaljenost od 1, odnosno 2
m.
Ovaj prikaz dostupan je automatski ili nakon
odabira na bočnom izborniku.
Panoramski prikaz

Panoramski prikaz omogućuje vam izlaz unatrag
iz parkirnog mjesta uz predviđanje dolaska
drugih vozila, pješaka ili biciklista.
Ovaj pogled ne preporučuje se za cijelo
manevriranje.
Ovaj prikaz dostupan je samo nakon odabira na
bočnom izborniku.
Visiopark 2
Više informacija pročitajte u odjeljku
Opće preporuke o uporabi sustava za
pomoć u vožnji i manevriranju .
Sustav omogućuje prikaz neposrednog
okruženja vozila na taktilnom ekranu uz pomoć
kamera koje se nalaze na prednjoj i na stražnjoj
strani vozila.

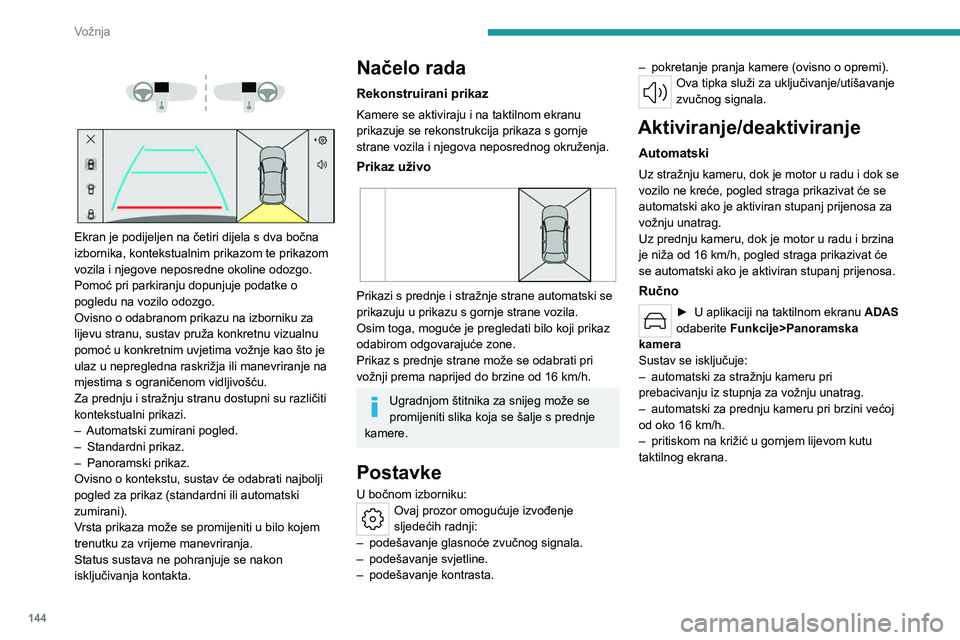

144
Vožnja




Ekran je podijeljen na četiri dijela s dva bočna
izbornika, kontekstualnim prikazom te prikazom
vozila i njegove neposredne okoline odozgo.
Pomoć pri parkiranju dopunjuje podatke o
pogledu na vozilo odozgo.
Ovisno o odabranom prikazu na izborniku za
lijevu stranu, sustav pruža konkretnu vizualnu
pomoć u konkretnim uvjetima vožnje kao što je
ulaz u nepregledna raskrižja ili manevriranje na
mjestima s ograničenom vidljivošću.
Za prednju i stražnju stranu dostupni su različiti
kontekstualni prikazi.
–
Automatski zumirani pogled.
–


Standardni prikaz.
–


Panoramski prikaz.
Ovisno o kontekstu, sustav će odabrati najbolji
pogled za prikaz (standardni ili automatski
zumirani).
V

rsta prikaza može se promijeniti u bilo kojem
trenutku za vrijeme manevriranja.
Status sustava ne pohranjuje se nakon
isključivanja kontakta.
Načelo rada
Rekonstruirani prikaz
Kamere se aktiviraju i na taktilnom ekranu
prikazuje se rekonstrukcija prikaza s gornje
strane vozila i njegova neposrednog okruženja.
Prikaz uživo

Prikazi s prednje i stražnje strane automatski se
prikazuju u prikazu s gornje strane vozila.
Osim toga, moguće je pregledati bilo koji prikaz
odabirom odgovarajuće zone.
Prikaz s prednje strane može se odabrati pri
vožnji prema naprijed do brzine od 16 km/h.
Ugradnjom štitnika za snijeg može se
promijeniti slika koja se šalje s prednje
kamere.
Postavke
U bočnom izborniku:Ovaj prozor omogućuje izvođenje
sljedećih radnji:
–

podešavanje glasnoće zvučnog signala.
–


podešavanje svjetline.
–


podešavanje kontrasta. –


pokretanje pranja kamere (ovisno o opremi).
Ova tipka služi za uključivanje/utišavanje
zvučnog signala.
Aktiviranje/deaktiviranje
Automatski
Uz stražnju kameru, dok je motor u radu i dok se
vozilo ne kreće, pogled straga prikazivat će se
automatski ako je aktiviran stupanj prijenosa za
vožnju unatrag.
Uz prednju kameru, dok je motor u radu i brzina
je niža od 16 km/h, pogled straga prikazivat će
se automatski ako je aktiviran stupanj prijenosa.
Ručno
► U aplikac
iji na taktilnom ekranu ADAS
odaberite Funkcije>Panoramska
kamera
Sustav se isključuje:
–

automatski za stražnju kameru pri
prebacivanju iz stupnja za vožnju unatrag.
–


automatski za prednju kameru pri brzini većoj
od oko 16 km/h.
–


pritiskom na križić u gornjem lijevom kutu
taktilnog ekrana.

145
Vožnja
6Automatski zumirani pogled

Prednja i stražnja kamera snimaju okolinu za
vrijeme manevriranja radi prikaza s prednje
i stražnje strane s gornjeg dijela vozila u
neposrednoj okolini vozila čime se omogućuje
manevriranje vozila oko prepreka u okolini.
S pomoću senzora koji se nalaze na prednjem i
stražnjem braniku, prilikom približavanja prepreci
na crvenoj crti (manje od 30 cm) za vrijeme
manevriranja prikazuje se automatski zumirani
pogled.
Ovaj prikaz dostupan je samo automatski.
Ovisno o izvedbi, može se aktivirati/deaktivirati u
aplikaciji ADAS na taktilnom ekranu.
Prikazane prepreke mogu se činiti dalje
nego što jesu.
Za vrijeme manevriranja, važno je provjeravati
bočne strane pomoću retrovizora.
Dodatne informacije o području oko vozila
pruža i pomoć pri parkiranju.
Standardni prikaz

Ovisno o kontekstu, na ekranu se prikazuje
područje iza ili ispred vozila.
Plave crte (na stražnjoj strani) / narančaste crte
(na prednjoj strani)

1
predstavljaju širinu vozila s
rasklopljenim retrovizorima; njihov smjer ovisi o
položaju upravljača.
Crvena crta 2 predstavlja udaljenost od 30 cm
od stražnjeg ili prednjeg branika; dvije plave
crte (na stražnjoj strani) / narančaste crte (na
prednjoj strani)

3
i 4 označavaju udaljenost od 1
m odnosno 2
m.
Ovaj prikaz dostupan je automatski ili odabirom
u lijevom izborniku.
Panoramski prikaz

Stražnji ili prednji panoramski prikaz omogućuje
vam izlazak iz parkirnog mjesta uz predviđanje
dolaska drugih vozila, pješaka ili biciklista. Ovaj pogled ne preporučuje se za cijelo
manevriranje.
Ovaj prikaz dostupan je samo nakon odabira na
lijevom izborniku.

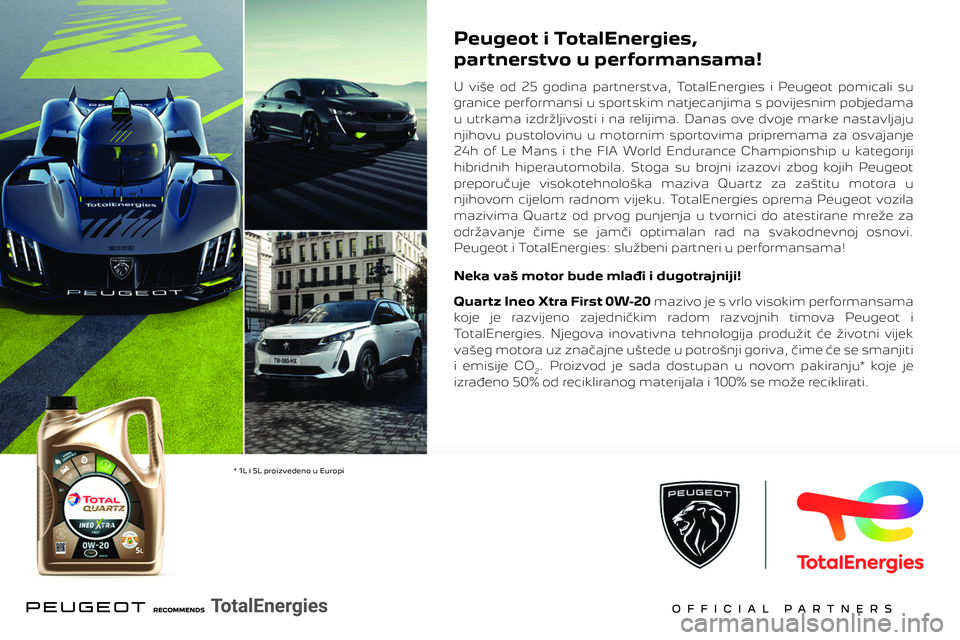

Peugeot i TotalEnergies,
partnerstvo u performansama!
U više od 25 godina partnerstva, TotalEnergies i Peugeot pomicali su
granice performansi u sportskim natjecanjima s povijesnim pobjedama
u utrkama izdržljivosti i na relijima. Danas ove dvoje marke nastavljaju
njihovu pustolovinu u motornim sportovima pripremama za osvajanje
24h of Le Mans i the FIA World Endurance Championship u kategoriji
hibridnih hiperautomobila. Stoga su brojni izazovi zbog kojih Peugeot
preporučuje visokotehnološka maziva Quartz za zaštitu motora u
njihovom cijelom radnom vijeku. TotalEnergies oprema Peugeot vozila
mazivima Quartz od prvog punjenja u tvornici do atestirane mreže za
održavanje čime se jamči optimalan rad na svakodnevnoj osnovi.
Peugeot i TotalEnergies: službeni partneri u performansama!
Neka vaš motor bude mlađi i dugotrajniji!
Quartz Ineo Xtra First 0W-20 mazivo je s vrlo visokim performansama
koje je razvijeno zajedničkim radom razvojnih timova Peugeot i
TotalEnergies. Njegova inovativna tehnologija produžit će životni vijek
vašeg motora uz značajne uštede u potrošnji goriva, čime će se smanjiti
i emisije CO
2. Proizvod je sada dostupan u novom pakiranju* koje je
izrađeno 50% od recikliranog materijala i 100% se može reciklirati.
* 1L i 5L proizvedeno u Europi

147
Praktične informacije

Peugeot i TotalEnergies,
partnerstvo u performansama!
U više od 25 godina partnerstva, TotalEnergies i Peugeot pomicali su
granice performansi u sportskim natjecanjima s povijesnim pobjedama
u utrkama izdržljivosti i na relijima. Danas ove dvoje marke nastavljaju
njihovu pustolovinu u motornim sportovima pripremama za osvajanje
24h of Le Mans i the FIA World Endurance Championship u kategoriji
hibridnih hiperautomobila. Stoga su brojni izazovi zbog kojih Peugeot
preporučuje visokotehnološka maziva Quartz za zaštitu motora u
njihovom cijelom radnom vijeku. TotalEnergies oprema Peugeot vozila
mazivima Quartz od prvog punjenja u tvornici do atestirane mreže za
održavanje čime se jamči optimalan rad na svakodnevnoj osnovi.
Peugeot i TotalEnergies: službeni partneri u performansama!
Neka vaš motor bude mlađi i dugotrajniji!
Quartz Ineo Xtra First 0W-20 mazivo je s vrlo visokim performansama
koje je razvijeno zajedničkim radom razvojnih timova Peugeot i
TotalEnergies. Njegova inovativna tehnologija produžit će životni vijek
vašeg motora uz značajne uštede u potrošnji goriva, čime će se smanjiti
i emisije CO
2. Proizvod je sada dostupan u novom pakiranju* koje je
izrađeno 50% od recikliranog materijala i 100% se može reciklirati.
* 1L i 5L proizvedeno u Europi

7Kompatibilnost goriva
Benzinska goriva u skladu s normom EN228
koja sadrže 5 % odnosno 10 % etanola.

Dizelska goriva koja su u skladu s normama
EN590, EN16734 i EN16709 sadrže do 7 %,
10
%, 20 % i 30 % metilnog estera masne
kiseline. Čak i samo povremena upotreba goriva
B20 ili B30 zahtijeva posebne uvjete održavanja
koji se nazivaju "Otežani uvjeti".

Dizelsko gorivo s parafinom u skladu s normom
EN15940.
Upotreba bilo koje druge vrste (bio)goriva
(npr. čista ili razrijeđena ulja biljnog ili
životinjskog porijekla, lož-ulje) strogo je
zabranjena - opasnost od oštećenja motora i
sustava goriva!
Dopuštena je upotreba samo aditiva za
gorivo koji zadovoljavaju norme B715001
(benzin) ili B715000 (dizel).
Dizel pri niskoj temperaturi
Pri temperaturama nižim od 0 °C stvaranje
parafina u dizelskim ljetnim gorivima moglo bi ometati pravilan rad motora.
Tijekom takvih
temperaturnih uvjeta koristite dizelska zimska
goriva i održavajte napunjenost spremnika na
razini višoj od 50 %.
Pri temperaturama nižim od -15 °C, da bi se
izbjegli problemi s pokretanjem, najbolje je
parkirati vozilo u zaštićeni prostor (grijanu
garažu).
Vožnja u inozemstvu
Određena goriva mogu oštetiti motor vozila.
U nekim zemljama može se zahtijevati
korištenje posebnog tipa goriva (točno
određeni oktanski broj, poseban komercijalni
naziv...) kako bi se osigurao ispravan rad
motora.
Za sve dodatne informacije obratite se mreži.
Punjenje spremnika
Zapremina spremnika: oko 62 l (Benzinski),
55 l (Dizel) ili 43 l (Hibridni s punjenjem).
Razina rezerve: oko 6 litara.
Niska razina goriva
Kad se razina goriva spusti na rezervu,
pali se ova žaruljica na ploči s
instrumentima uz poruku i zvučni signal. U
trenutku prvog paljenja ima još oko 6 litara
goriva.
Dok se u spremnik ne ulije dovoljna količina
goriva, ta žaruljica ponovo će se upaliti nakon
svakog uključivanja kontakta, uz poruku na
ekranu i zvučni signal. Pri vožnji se ta poruka i
zvučni signal ponavljaju u sve kraćim intervalima
kako se razina goriva spušta prema 0.
Obavezno dolijte gorivo što prije da se spremnik
ne bi ispraznio.
Više podataka o ispražnjenom spremniku
goriva (Dizel) možete naći u odgovarajućem
odjeljku.
Mala strelica pokraj žaruljice označava
stranu vozila na kojoj se nalazi poklopac
spremnika goriva.
Stop & Start
Nikada ne punite spremnik goriva kad
je motor u režimu STOP. Obavezno prekinite
kontakt.
Dolijevanje goriva
Pri svakom dolijevanju goriva u spremnik je
potrebno uliti više od 10 litara kako bi pokazivač
razine goriva registrirao novu količinu.
Prilikom otvaranja čepa spremnika goriva može
se čuti zvuk koji uzrokuje usisavanje zraka.
Taj je podtlak normalna pojava, a nastaje zbog
brtvljenja kruga goriva.
Čep spremnika ugrađen je u poklopac ili ga je
potrebno odvrnuti (ovisno o izvedbi).
Za potpuno sigurno punjenje spremnika:
►

Obavezno ugasite motor
.

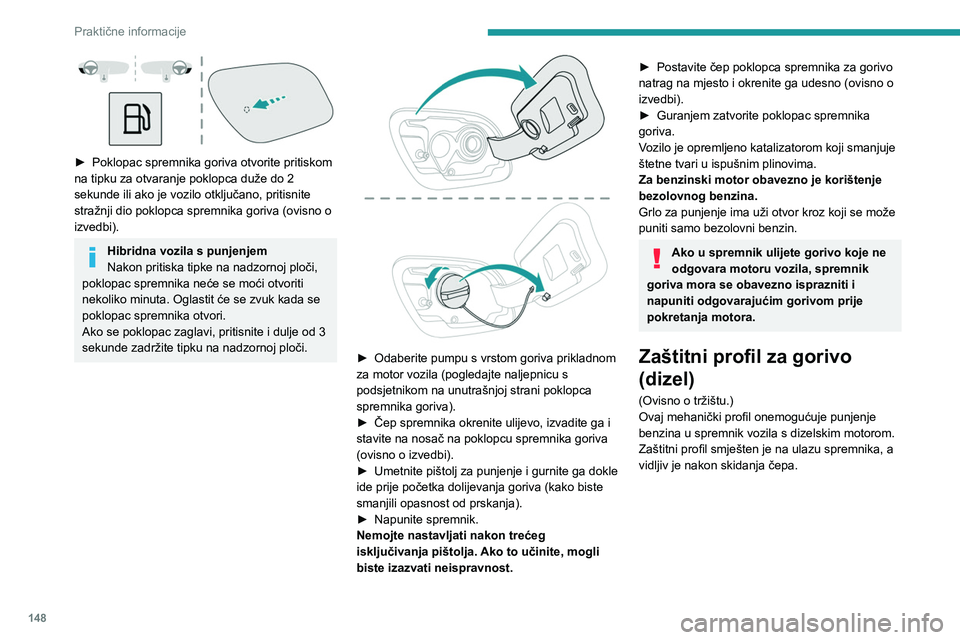

148
Praktične informacije

► Poklopac spremnika goriva otvorite pritiskom
na tipku za otvaranje poklopca duže do 2
sekunde ili ako je vozilo otključano, pritisnite
stražnji dio poklopca spremnika goriva (ovisno o
izvedbi).
Hibridna vozila s punjenjem
Nakon pritiska tipke na nadzornoj ploči,
poklopac spremnika neće se moći otvoriti
nekoliko minuta. Oglastit će se zvuk kada se
poklopac spremnika otvori.
Ako se poklopac zaglavi, pritisnite i dulje od 3
sekunde zadržite tipku na nadzornoj ploči.


► Odaberite pumpu s vrstom goriva prikladnom
za motor vozila (pogledajte naljepnicu s
podsjetnikom na unutrašnjoj strani poklopca
spremnika goriva).
►

Čep spremnika okrenite ulijevo, izvadite ga i
stavite na nosač na poklopcu spremnika goriva
(ovisno o izvedbi).
►


Umetnite pištolj za punjenje i gurnite ga dokle
ide prije početka dolijevanja goriva (kako biste
smanjili opasnost od prskanja).
►


Napunite spremnik.
Nemojte nastavljati nakon trećeg
isključivanja pištolja.

Ako to učinite, mogli
biste izazvati neispravnost.
► Postavite čep poklopca spremnika za gorivo
natrag na mjesto i okrenite ga udesno (ovisno o
izvedbi).
►

Guranjem zatvorite poklopac spremnika
goriva.
V

ozilo je opremljeno katalizatorom koji smanjuje
štetne tvari u ispušnim plinovima.
Za benzinski motor obavezno je korištenje
bezolovnog benzina.
Grlo za punjenje ima uži otvor kroz koji se može
puniti samo bezolovni benzin.
Ako u spremnik ulijete gorivo koje ne
odgovara motoru vozila, spremnik
goriva mora se obavezno isprazniti i
napuniti odgovarajućim gorivom prije
pokretanja motora.
Zaštitni profil za gorivo
(dizel)
(Ovisno o tržištu.)
Ovaj mehanički profil onemogućuje punjenje
benzina u spremnik vozila s dizelskim motorom.
Zaštitni profil smješten je na ulazu spremnika, a
vidljiv je nakon skidanja čepa.

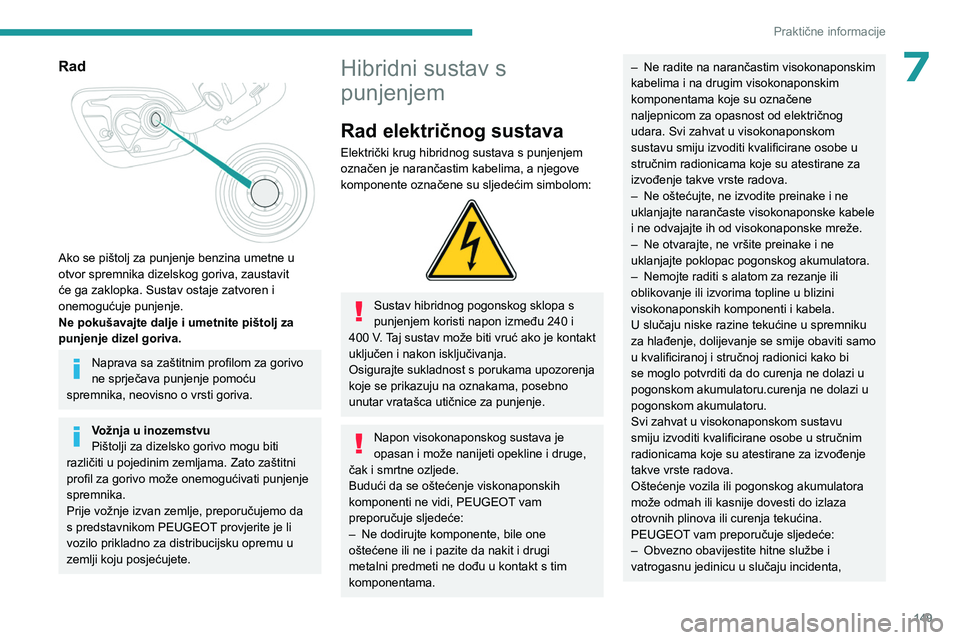

149
Praktične informacije
7Rad

Ako se pištolj za punjenje benzina umetne u
otvor spremnika dizelskog goriva, zaustavit
će ga zaklopka. Sustav ostaje zatvoren i
onemogućuje punjenje.
Ne pokušavajte dalje i umetnite pištolj za
punjenje dizel goriva.
Naprava sa zaštitnim profilom za gorivo
ne sprječava punjenje pomoću
spremnika, neovisno o vrsti goriva.
Vožnja u inozemstvu
Pištolji za dizelsko gorivo mogu biti
različiti u pojedinim zemljama. Zato zaštitni
profil za gorivo može onemogućivati punjenje
spremnika.
Prije vožnje izvan zemlje, preporučujemo da
s predstavnikom PEUGEOT provjerite je li
vozilo prikladno za distribucijsku opremu u
zemlji koju posjećujete.
Hibridni sustav s
punjenjem
Rad električnog sustava
Električki krug hibridnog sustava s punjenjem
označen je narančastim kabelima, a njegove
komponente označene su sljedećim simbolom:


Sustav hibridnog pogonskog sklopa s
punjenjem koristi napon između 240 i
400

V. Taj sustav može biti vruć ako je kontakt
uključen i nakon isključivanja.
Osigurajte sukladnost s porukama upozorenja
koje se prikazuju na oznakama, posebno
unutar vratašca utičnice za punjenje.
Napon visokonaponskog sustava je
opasan i može nanijeti opekline i druge,
čak i smrtne ozljede.
Budući da se oštećenje viskonaponskih
komponenti ne vidi, PEUGEOT vam
preporučuje sljedeće:
–

Ne dodirujte komponente, bile one
oštećene ili ne i pazite da nakit i drugi
metalni predmeti ne dođu u kontakt s tim
komponentama.
– Ne radite na narančastim visokonaponskim
kabelima i na drugim visokonaponskim
komponentama koje su označene
naljepnicom za opasnost od električnog
udara. Svi zahvat u visokonaponskom
sustavu smiju izvoditi kvalificirane osobe u
stručnim radionicama koje su atestirane za
izvođenje takve vrste radova.
–

Ne oštećujte, ne izvodite preinake i ne
uklanjajte narančaste visokonaponske kabele
i ne odvajajte ih od visokonaponske mreže.
–


Ne otvarajte, ne vršite preinake i ne
uklanjajte poklopac pogonskog akumulatora.
–


Nemojte raditi s alatom za rezanje ili
oblikovanje ili izvorima topline u blizini
visokonaponskih komponenti i kabela.
U slučaju niske razine tekućine u spremniku
za hlađenje, dolijevanje se smije obaviti samo
u kvalificiranoj i stručnoj radionici kako bi
se moglo potvrditi da do curenja ne dolazi u
pogonskom akumulatoru.curenja ne dolazi u
pogonskom akumulatoru.
Svi zahvat u visokonaponskom sustavu
smiju izvoditi kvalificirane osobe u stručnim
radionicama koje su atestirane za izvođenje
takve vrste radova.
Oštećenje vozila ili pogonskog akumulatora
može odmah ili kasnije dovesti do izlaza
otrovnih plinova ili curenja tekućina.
PEUGEOT

vam preporučuje sljedeće:
–

Obvezno obavijestite hitne službe i
vatrogasnu jedinicu u slučaju incidenta,

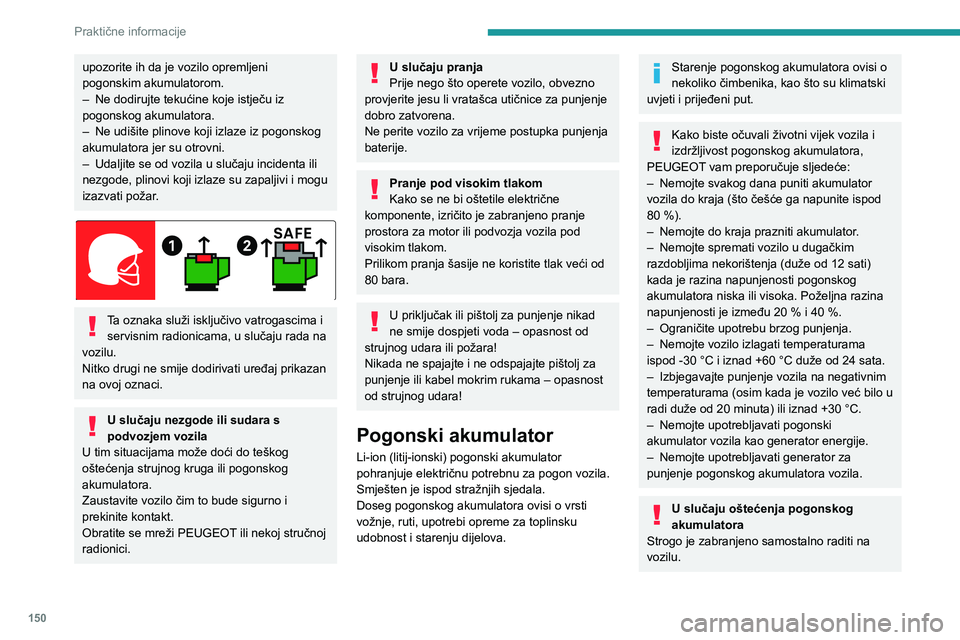

150
Praktične informacije
upozorite ih da je vozilo opremljeni
pogonskim akumulatorom.
–
Ne dodirujte tekućine koje istječu iz
pogonskog akumulatora.
–


Ne udišite plinove koji izlaze iz pogonskog
akumulatora jer su otrovni.
–


Udaljite se od vozila u slučaju incidenta ili
nezgode, plinovi koji izlaze su zapaljivi i mogu
izazvati požar

.


Ta oznaka služi isključivo vatrogascima i servisnim radionicama, u slučaju rada na
vozilu.
Nitko drugi ne smije dodirivati uređaj prikazan
na ovoj oznaci.
U slučaju nezgode ili sudara s
podvozjem vozila
U tim situacijama može doći do teškog
oštećenja strujnog kruga ili
pogonskog
akumulatora.
Zaustavite vozilo čim to bude sigurno i
prekinite kontakt.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju pranja
Prije nego što operete vozilo, obvezno
provjerite jesu li vratašca utičnice za punjenje
dobro zatvorena.
Ne perite vozilo za vrijeme postupka punjenja
baterije.
Pranje pod visokim tlakom
Kako se ne bi oštetile električne
komponente, izričito je zabranjeno pranje
prostora za motor ili podvozja vozila pod
visokim tlakom.
Prilikom pranja šasije ne koristite tlak veći od
80 bara.
U priključak ili pištolj za punjenje nikad
ne smije dospjeti voda – opasnost od
strujnog udara ili požara!
Nikada ne spajajte i ne odspajajte pištolj za
punjenje ili kabel mokrim rukama – opasnost
od strujnog udara!
Pogonski akumulator
Li-ion (litij-ionski) pogonski akumulator
pohranjuje električnu potrebnu za pogon vozila.
Smješten je ispod stražnjih sjedala.
Doseg pogonskog akumulatora ovisi o vrsti
vožnje, ruti, upotrebi opreme za toplinsku
udobnost i starenju dijelova.
Starenje pogonskog akumulatora ovisi o
nekoliko čimbenika, kao što su klimatski
uvjeti i prijeđeni put.
Kako biste očuvali životni vijek vozila i
izdržljivost pogonskog akumulatora,
PEUGEOT vam preporučuje sljedeće:
–

Nemojte svakog dana puniti akumulator
vozila do kraja (što češće ga napunite ispod
80 %).
–


Nemojte do kraja prazniti akumulator
.
–

Nemojte spremati vozilo u dugačkim
razdobljima nekorištenja (duže od 12 sati)
kada je razina napunjenosti pogonskog
akumulatora niska ili visoka. Poželjna razina
napunjenosti je između 20 % i 40 %.
–


Ograničite upotrebu brzog punjenja.
–


Nemojte vozilo izlagati temperaturama
ispod -30 °C i iznad +60 °C duže od 24 sata.
–


Izbjegavajte punjenje vozila na negativnim
temperaturama (osim kada je vozilo već bilo u
radi duže od 20

minuta) ili iznad +30 °C.
–

Nemojte upotrebljavati pogonski
akumulator vozila kao generator energije.
–


Nemojte upotrebljavati generator za
punjenje pogonskog akumulatora vozila.
U slučaju oštećenja pogonskog
akumulatora
Strogo je zabranjeno samostalno raditi na
vozilu.
