2022 TOYOTA YARIS CROSS Instructieboekje (in Dutch)

8
447
Handleiding CV_Europa_M52N20_nl
8
Voertuigspecificaties
Voertuigspecificaties
8-1. SpecificatiesOnderhoudsgegevens (brandstof, oliepeil, enz.) ..... 448
Informatie over brandstof....... 456
8-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen .......... 457
8-3. Initialisatie
Te initialiseren onderdelen ..... 468
YARIS_CROSS_OM_Europe_OM52N20E.book Page 447 Monday, September 6, 2021 11:13 AM

448
Handleiding CV_Europa_M52N20_nl
8-1. Specificaties
8-1.Specificaties
*1: 17 inch of 18 inch banden
*2: 16 inch banden
*3: Handgeschakelde transmissie
*4: Multidrive CVT
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Dit nummer is aangebracht onder de
rechter voorstoel. Dit nummer is tevens links boven op
het dashboard ingeslagen.
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen en gewichten
Totale lengte4.180 mm (164,6 in.)
Totale breedte1.765 mm (69,5 in.)
Totale hoogte (ongeladen auto)1.595 mm (62,8 in.)
Wielbasis2.560 mm (100,8 in.)
Spoorbreedte
Voor1.517 mm (59,7 in.)*1
1.527 mm (60,1 in.)*2
Achter1.517 mm (59,7 in.)*1
1.527 mm (60,1 in.)*2
Maximaal toelaatbaar voertuiggewicht1.625 kg (3.583,1 lb.)*3
1.640 kg (3.616,2 lb.)*4
Maximale asbelastingVoor965 kg (2.127,8 lb.)
Achter925 kg (2.039,6 lb.)
Kogeldruk (auto's met trekhaakpakket)75 kg (165,3 lb.)
Maximaal aanhangwagengewicht
(auto's met trekhaakpakket)Ongeremd550 kg (1.212,7 lb.)
Geremd1.350 kg (2.976,7 lb.)
Identificatie van de auto
YARIS_CROSS_OM_Europe_OM52N20E.book Page
448 Monday, September 6, 2021 11:13 AM

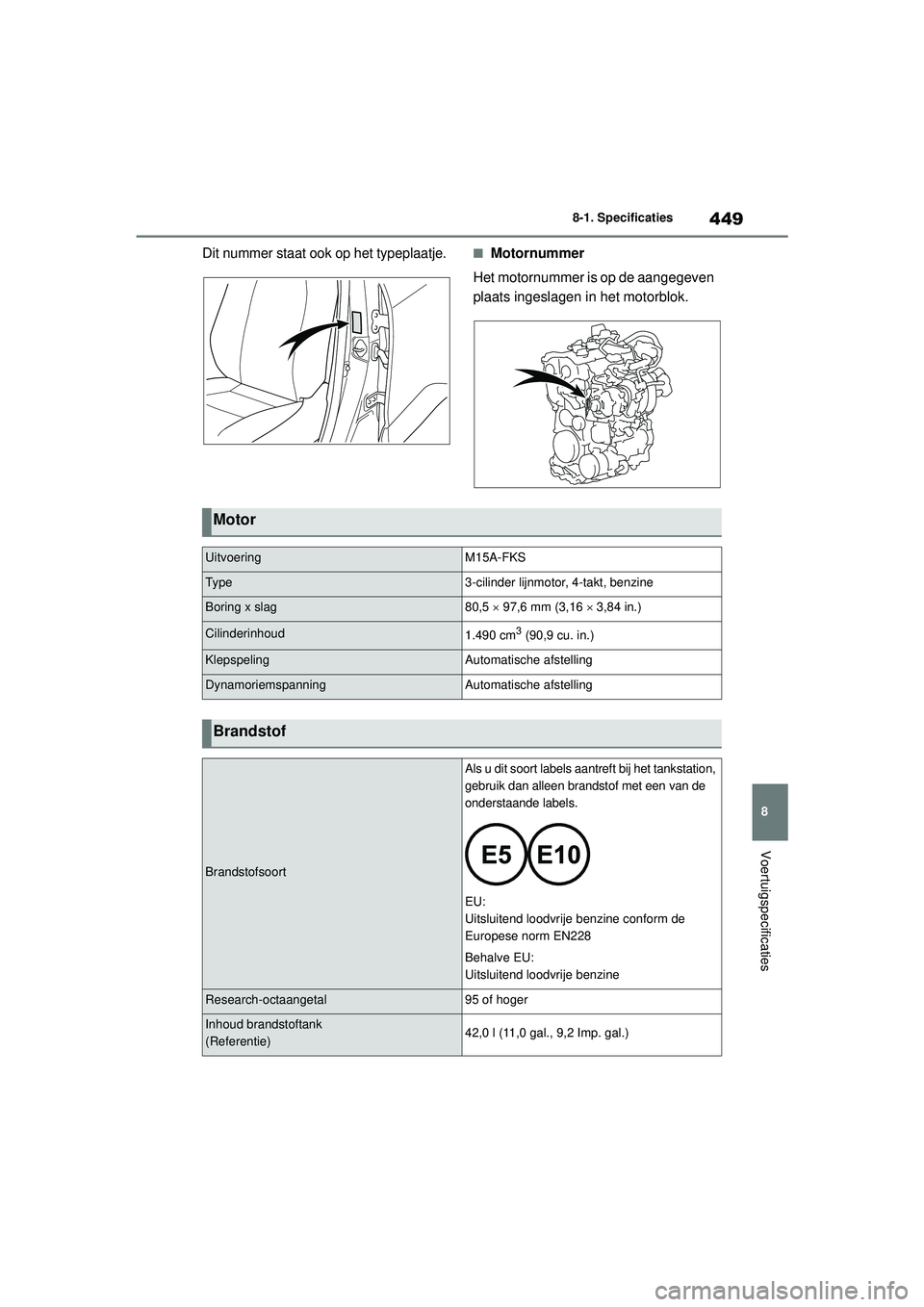

449
8
Handleiding CV_Europa_M52N20_nl
8-1. Specificaties
Voertuigspecificaties
Dit nummer staat ook op het typeplaatje.■Motornummer
Het motornummer is op de aangegeven
plaats ingeslagen in het motorblok.
Motor
UitvoeringM15A-FKS
Ty p e3-cilinder lijnmotor, 4-takt, benzine
Boring x slag80,5  97,6 mm (3,16  3,84 in.)
Cilinderinhoud1.490 cm3 (90,9 cu. in.)
KlepspelingAutomatische afstelling
DynamoriemspanningAutomatische afstelling
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tankstation,
gebruik dan alleen brandstof met een van de
onderstaande labels.
EU:
Uitsluitend loodvrije benzine conform de
Europese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal95 of hoger
Inhoud brandstoftank
(Referentie)42,0 l (11,0 gal., 9,2 Imp. gal.)
YARIS_CROSS_OM_Europe_OM52N20E.book Page 449 Monday, September 6, 2021 11:13 AM

450
Handleiding CV_Europa_M52N20_nl
8-1. Specificaties
■Oliehoeveelheid (verversen [bij
benadering
*])
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het ver-
versen van de motorolie. Breng de motor
op bedrijfstemperatuur en zet de motor
uit, wacht ten minste 5 minuten en contro-
leer het oliepeil met de peilstok.
■Keuze motorolie
Benzinemotor 
De motor is af fabriek gevuld met origi-
nele Toyota-motorolie. Toyota beveelt
het gebruik van originele Toyota-
motorolie aan. Er kan ook andere
motorolie van gelijkwaardige kwaliteit
worden gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving”,
SN PLUS “Resource-Conserving” of
SP “Resource-Conserving”; of ILSAC
GF-6B multigrade-motorolie
0W-20 en 5W-30:
API SM “Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” of SP
“Resource-Conserving”; of ILSAC GF-
6A multigrade-motorolie Aanbevolen
Te verwachten temperatuurbereik
tot de volgende verversing
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van SAE
0W-16. Deze motorolie is de beste
keuze voor uw auto vanwege een laag
brandstofverbruik en goede starteigen-
schappen bij koud weer. U kunt de vis-
cositeit SAE 0W-20 gebruiken als SAE
0W-16 niet beschikbaar is. Deze dient
echter bij de volgende verversing ver-
vangen te worden door SAE 0W-16.
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met
een lage waarde voor de W zorgt dat
de motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als de olie
een hoge temperatuur heeft. Olie met
een hogere viscositeit (hogere
waarde) is mogelijk beter geschikt
wanneer met hoge snelheden of met
veel belading wordt gereden.
Smeersysteem
Met filter3,4 l (3,6 qt., 3,0 Imp. qt.)
Zonder filter3,2 l (3,4 qt., 2,8 Imp. qt.)
YARIS_CROSS_OM_Europe_OM52N20E.book Page 450 Monday, September 6, 2021 11:13 AM

451
8
Handleiding CV_Europa_M52N20_nl
8-1. Specificaties
Voertuigspecificaties
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt.API-symbool
Bovenste deel: API SERVICE SP geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat “Resource-
Conserving”, wat staat voor brandstofbespa-
rende en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
YARIS_CROSS_OM_Europe_OM52N20E.book Page 451 Monday, September 6, 2021 11:13 AM

452
Handleiding CV_Europa_M52N20_nl
8-1. Specificaties
*: De aangegeven hoeveelheid vloeistof dient als referentie.Als vervanging noodzakelijk is, neem dan contac t op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Koelsysteem
Inhoud (referentiewaarde)4,7 l (5,0 qt., 4,1 Imp. qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
 Toyota Super Long Life Coolant
 Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-Q8
NGK DILKAR6T8
Elektrodenafstand0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elek troden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (accu)
Klemspanning bij 20°C (68°F):
12,3 V of hoger
(Zet het contact UIT en schakel het grootlicht gedu-
rende 30 seconden in.)
Laadstroom
Snelladen
Druppelladen
Max. 15 A
Max. 5 A
Multidrive CVT
Hoeveelheid vloeistof*8,43 l (8,9 qt., 7,4 Imp.qt.)
Soort vloeistof“Originele Toyota CVT FE-vloeistof”
OPMERKING
■Soort Multidrive-vloeistof
Gebruik van andere Multidrive-vloeistof dan hierboven genoemd kan leiden tot abnormale
geluiden en trillingen en schade aanrichten aan de Multidrive CVT van uw auto.
YARIS_CROSS_OM_Europe_OM52N20E.book Page 452 Monday, September 6, 2021 11:13 AM

453
8
Handleiding CV_Europa_M52N20_nl
8-1. Specificaties
Voertuigspecificaties
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N (31,0 kg, 67,4 lbf) met draaiende motor.
*2: Controleer altijd of het waarschuwingslampje van het remsysteem (geel) niet gaat branden.
(Raadpleeg Blz. 81, 410 als het waarschuwingsla mpje van het remsysteem gaat branden.)
Handgeschakelde transmissie
Inhoud transmissievloeistof (referen-
tiewaarde)2,1 l (2,2 qt., 1,8 Imp. qt.)
Type transmissie-olieToyota handgeschakelde-transmissievloeistof type
LV GL-4 75W of gelijkwaardig
OPMERKING
■Type transmissievloeistof
●Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van de transmissie-
vloeistof die is gebruikt of de omstandigheden, het geluid bij het stationair draaien, het
schakelgevoel en/of het brandsto fverbruik kunnen afwijken. In het ergste geval kan ver-
keerde transmissievloeistof of verkeerd gebruik schade aan de transmissie veroorzaken.
Toyota raadt voor optimale prestaties het gebruik van originele TOYOTA transmissievloei-
stof type LV GL-4 75W aan.
●Uw auto is af fabriek gevuld met originel e Toyota handgeschakelde-transmissievloeistof
type LV GL-4 75W.
Gebruik alleen door Toyota goedgekeurde orig inele Toyota handgeschakelde-transmissie-
vloeistof type LV GL-4 75W of gelijkw aardig met de hierboven aangegeven specificatie.
Neem voor meer informatie contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Koppeling (handgeschakelde transmissie)
Vrije slag pedaal3  15 mm (0,1  0,6 in.)
Soort vloeistofSAE J1704 of FMVSS Nr. 116 DOT 4
Remmen
Afstand van pedaal tot vloer*1Min. 87 mm (3,4 in.)
Vrije slag pedaal1  6 mm (0,04  0,24 in.)
Waarschuwingslampje parkeerrem*2
Als de parkeerremschakelaar 1 tot 2 seconden
omhoog wordt getrokken: gaat branden
Als de parkeerremschakelaa r 1 tot 2 seconden wordt
ingedrukt: gaat uit
Soort vloeistofSAE J1704 of FMVSS Nr. 116 DOT 4
YARIS_CROSS_OM_Europe_OM52N20E.book Page 453 Monday, September 6, 2021 11:13 AM

454
Handleiding CV_Europa_M52N20_nl
8-1. Specificaties

16 inch banden
17 inch banden
18 inch banden
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat205/65R16 95H
Bandenspanning
(Aanbevolen bandenspanning
koud)
 Banden voor
230 kPa (2,3 kg/cm
2 of bar, 33 psi)
 Banden achter
220 kPa (2,2 kg/cm
2 of bar, 32 psi)
Wielmaat16  6 1/2J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat215/55R17 94V
Bandenspanning
(Aanbevolen bandenspanning
koud)
Banden voor
220 kPa (2,2 kg/cm
2 of bar, 32 psi)
 Banden achter
200 kPa (2,0 kg/cm
2 of bar, 29 psi)
Wielmaat17  7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat215/50R18 92V
Bandenspanning
(Aanbevolen bandenspanning
koud)
Banden voor
220 kPa (2,2 kg/cm
2 of bar, 32 psi)
 Banden achter
200 kPa (2,0 kg/cm
2 of bar, 29 psi)
Wielmaat18  7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
YARIS_CROSS_OM_Europe_OM52N20E.book Page 454 Monday, September 6, 2021 11:13 AM
