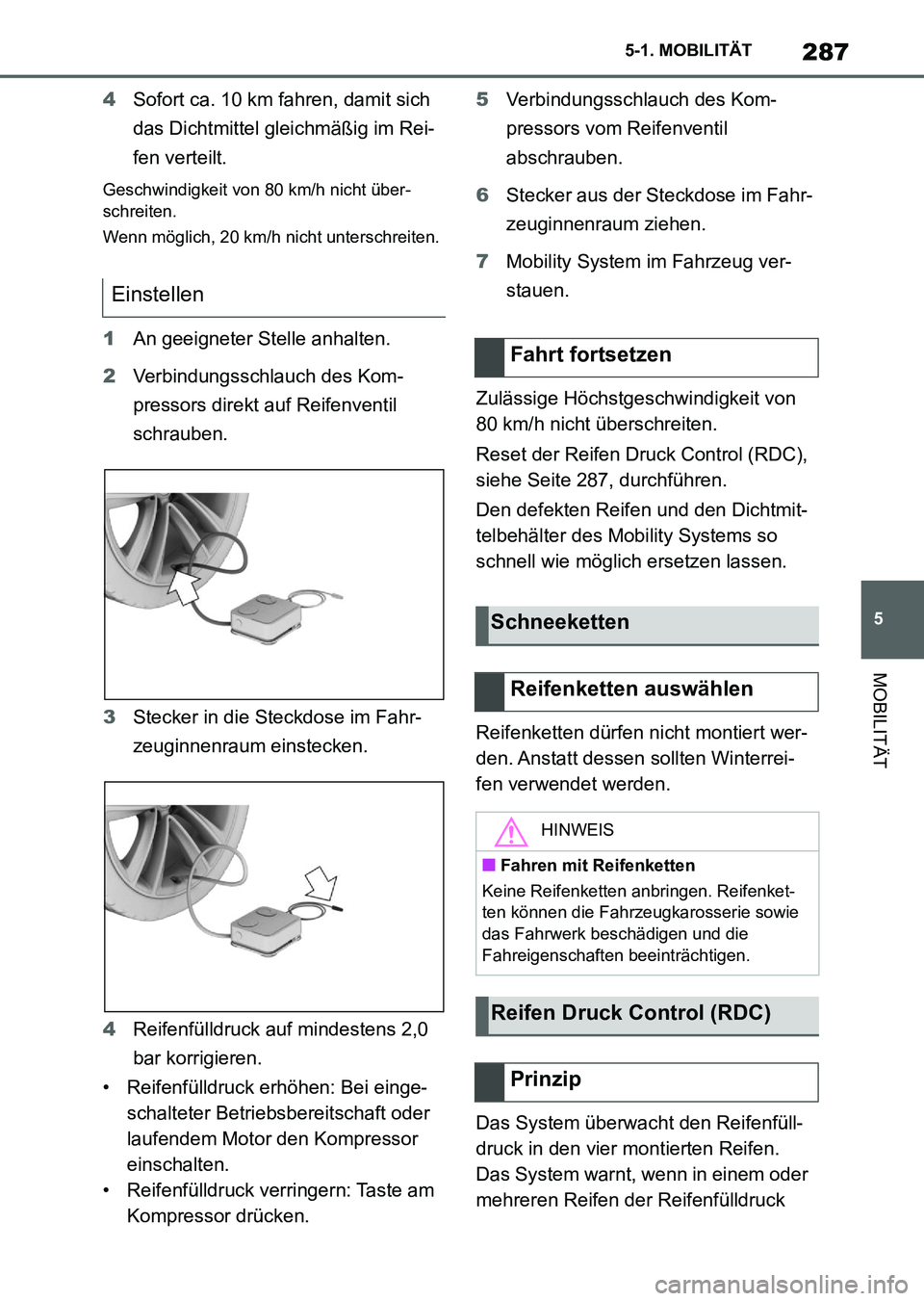

5 5-1. MOBILITÄT
MOBILITÄT
4Sofort ca. 10 km fahren, damit sich
das Dichtmittel gleichmäßig im Rei-
fen verteilt.
Geschwindigkeit von 80 km/h nicht über-
schreiten.
Wenn möglich, 20 km/h nicht unterschreiten.
1An geeigneter Stelle anhalten.
2Verbindungsschlauch des Kom-
pressors direkt auf Reifenventil
schrauben.
3Stecker in die Steckdose im Fahr-
zeuginnenraum einstecken.
4Reifenfülldruck auf mindestens 2,0
bar korrigieren.
• Reifenfülldruck erhöhen: Bei einge-
schalteter Betriebsbereitschaft oder
laufendem Motor den Kompressor
einschalten.
• Reifenfülldruck verringern: Taste am
Kompressor drücken.5Verbindungsschlauch des Kom-
pressors vom Reifenventil
abschrauben.
6Stecker aus der Steckdose im Fahr-
zeuginnenraum ziehen.
7Mobility System im Fahrzeug ver-
stauen.
Zulässige Höchstgeschwindigkeit von
80 km/h nicht überschreiten.
Reset der Reifen Druck Control (RDC),
siehe Seite 287, durchführen.
Den defekten Reifen und den Dichtmit-
telbehälter des Mobility Systems so
schnell wie möglich ersetzen lassen.
Reifenketten dürfen nicht montiert wer-
den. Anstatt dessen sollten Winterrei-
fen verwendet werden.
Das System überwacht den Reifenfüll-
druck in den vier montierten Reifen.
Das System warnt, wenn in einem oder
mehreren Reifen der Reifenfülldruck
Einstellen
Fahrt fortsetzen
Schneeketten
Reifenketten auswählen
HINWEIS
■Fahren mit Reifenketten
Keine Reifenketten anbringen. Reifenket-
ten können die Fahrzeugkarosserie sowie
das Fahrwerk beschädigen und die
Fahreigenschaften beeinträchtigen.
Reifen Druck Control (RDC)
Prinzip
Supra_OM_German_OM9A061M_1_2111.book 287 ページ ２０２１年８月２７日　金曜日　午後８時５７分

2885-1. MOBILITÄT
abgefallen ist.
Sensoren in den Reifenventilen mes-
sen den Reifenfülldruck und die Reifen-
temperatur.
Das System erkennt die montierten
Reifen automatisch. Am Control Dis-
play zeigt das System die vorgegebe-
nen Solldrücke an und vergleicht diese
mit den aktuellen Reifenfülldrücken.
Bei Reifen, die nicht auf den Reifenfüll-
druckangaben am Fahrzeug, siehe
Seite 276, zu finden sind, z. B. Reifen
mit Sonderzulassung, muss das
System aktiv mit einem Reset zurück-
gesetzt werden. Dadurch werden die
aktuellen Reifenfülldrücke als Soll-
drücke übernommen.
Für die Bedienung des Systems auch
die weiteren Informationen und Hin-
weise im Kapitel Reifenfülldruck, siehe
Seite 276, beachten.
Für das System müssen folgende Vor-aussetzungen erfüllt sein, sonst ist eine
zuverlässige Meldung eines Reifenfüll-
druckverlusts nicht gewährleistet:
• Nach jedem Reifen- oder Radwech-
sel wurden die montierten Reifen
vom System erkannt, aktualisiert
und nach kurzer Fahrt am Control
Display angezeigt.
Die Angaben zu den montierten Reifen in
den Reifeneinstellungen eintragen, wenn die
Reifen nicht automatisch vom System
erkannt werden.
• RDC wird nur nach einer Fahrt von
mehreren Minuten aktiviert:
• Nach einem Rad- oder Reifenwechsel.
• Nach einem Reset bei Reifen mit Sonder-
zulassung.
• Nach einem Ändern der Reifeneinstellun-
gen.
• Bei Reifen mit Sonderzulassung:
• Nach einem Reifen- oder Radwechsel
wurde bei korrektem Reifenfülldruck ein
Reset durchgeführt.
• Nach einer Anpassung des Reifenfüll-
drucks auf einen neuen Wert wurde ein
Reset durchgeführt.
• Räder mit RDC-Radelektronik.
Die Angaben zu den montierten Reifen
können in den Reifeneinstellungen ein-
getragen werden, wenn die Reifen nicht
automatisch vom System erkannt wer-
den.
Die Reifengrößen zu den montierten
Reifen können auf den Reifenfülldruck-
angaben am Fahrzeug, siehe Seite
276, oder direkt am Reifen abgelesen
werden.
Die Reifenangaben müssen nicht
erneut eingegeben werden, wenn der
Allgemein
Sicherheitshinweis
WARNUNG
Die Anzeige der Solldrücke ersetzt nicht
die Reifenfülldruckangaben am Fahrzeug.
Falsche Angaben in den Reifeneinstellun-
gen führen zu falschen Soll-Reifenfülldrüc-
ken. Eine zuverlässige Meldung eines
Reifenfülldruckverlusts ist dann nicht
gewährleistet. Es besteht Verletzungsge-
fahr und die Gefahr von Sachschäden.
Darauf achten, dass die Reifengrößen der
montierten Reifen korrekt angezeigt wer-
den und mit den Angaben auf den Reifen
und den Reifenangaben übereinstimmen.
Funktionsvoraussetzungen
Reifeneinstellungen
Allgemein
Supra_OM_German_OM9A061M_1_2111.book 288 ページ ２０２１年８月２７日　金曜日　午後８時５７分

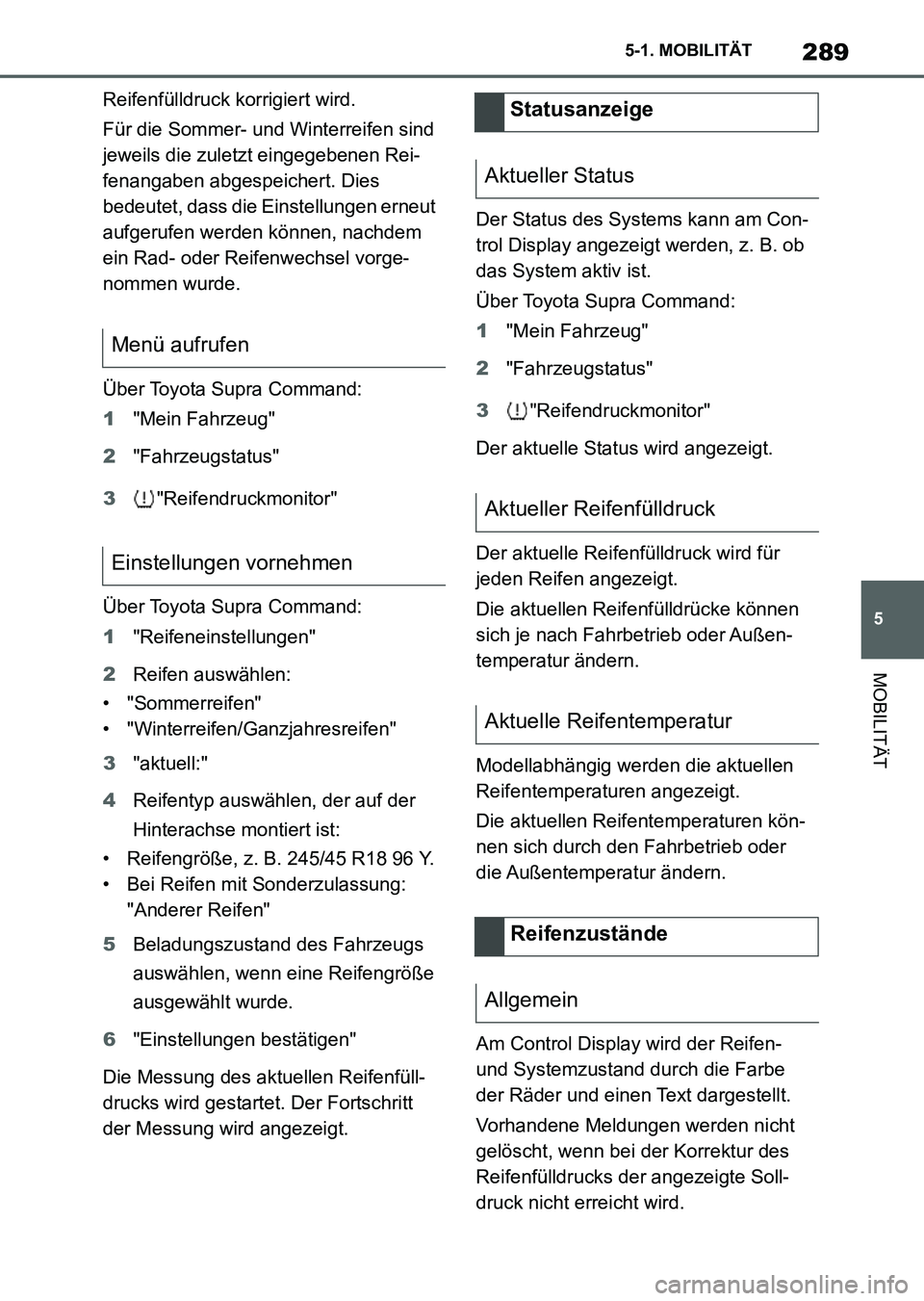

289
5 5-1. MOBILITÄT
MOBILITÄT
Reifenfülldruck korrigiert wird.
Für die Sommer- und Winterreifen sind
jeweils die zuletzt eingegebenen Rei-
fenangaben abgespeichert. Dies
bedeutet, dass die Einstellungen erneut
aufgerufen werden können, nachdem
ein Rad- oder Reifenwechsel vorge-
nommen wurde.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugstatus"
3"Reifendruckmonitor"
Über Toyota Supra Command:
1"Reifeneinstellungen"
2Reifen auswählen:
• "Sommerreifen"
• "Winterreifen/Ganzjahresreifen"
3"aktuell:"
4Reifentyp auswählen, der auf der
Hinterachse montiert ist:
• Reifengröße, z. B. 245/45 R18 96 Y.
• Bei Reifen mit Sonderzulassung:
"Anderer Reifen"
5Beladungszustand des Fahrzeugs
auswählen, wenn eine Reifengröße
ausgewählt wurde.
6"Einstellungen bestätigen"
Die Messung des aktuellen Reifenfüll-
drucks wird gestartet. Der Fortschritt
der Messung wird angezeigt.Der Status des Systems kann am Con-
trol Display angezeigt werden, z. B. ob
das System aktiv ist.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugstatus"
3"Reifendruckmonitor"
Der aktuelle Status wird angezeigt.
Der aktuelle Reifenfülldruck wird für
jeden Reifen angezeigt.
Die aktuellen Reifenfülldrücke können
sich je nach Fahrbetrieb oder Außen-
temperatur ändern.
Modellabhängig werden die aktuellen
Reifentemperaturen angezeigt.
Die aktuellen Reifentemperaturen kön-
nen sich durch den Fahrbetrieb oder
die Außentemperatur ändern.
Am Control Display wird der Reifen-
und Systemzustand durch die Farbe
der Räder und einen Text dargestellt.
Vorhandene Meldungen werden nicht
gelöscht, wenn bei der Korrektur des
Reifenfülldrucks der angezeigte Soll-
druck nicht erreicht wird.
Menü aufrufen
Einstellungen vornehmen
Statusanzeige
Aktueller Status
Aktueller Reifenfülldruck
Aktuelle Reifentemperatur
Reifenzustände
Allgemein
Supra_OM_German_OM9A061M_1_2111.book 289 ページ ２０２１年８月２７日　金曜日　午後８時５７分

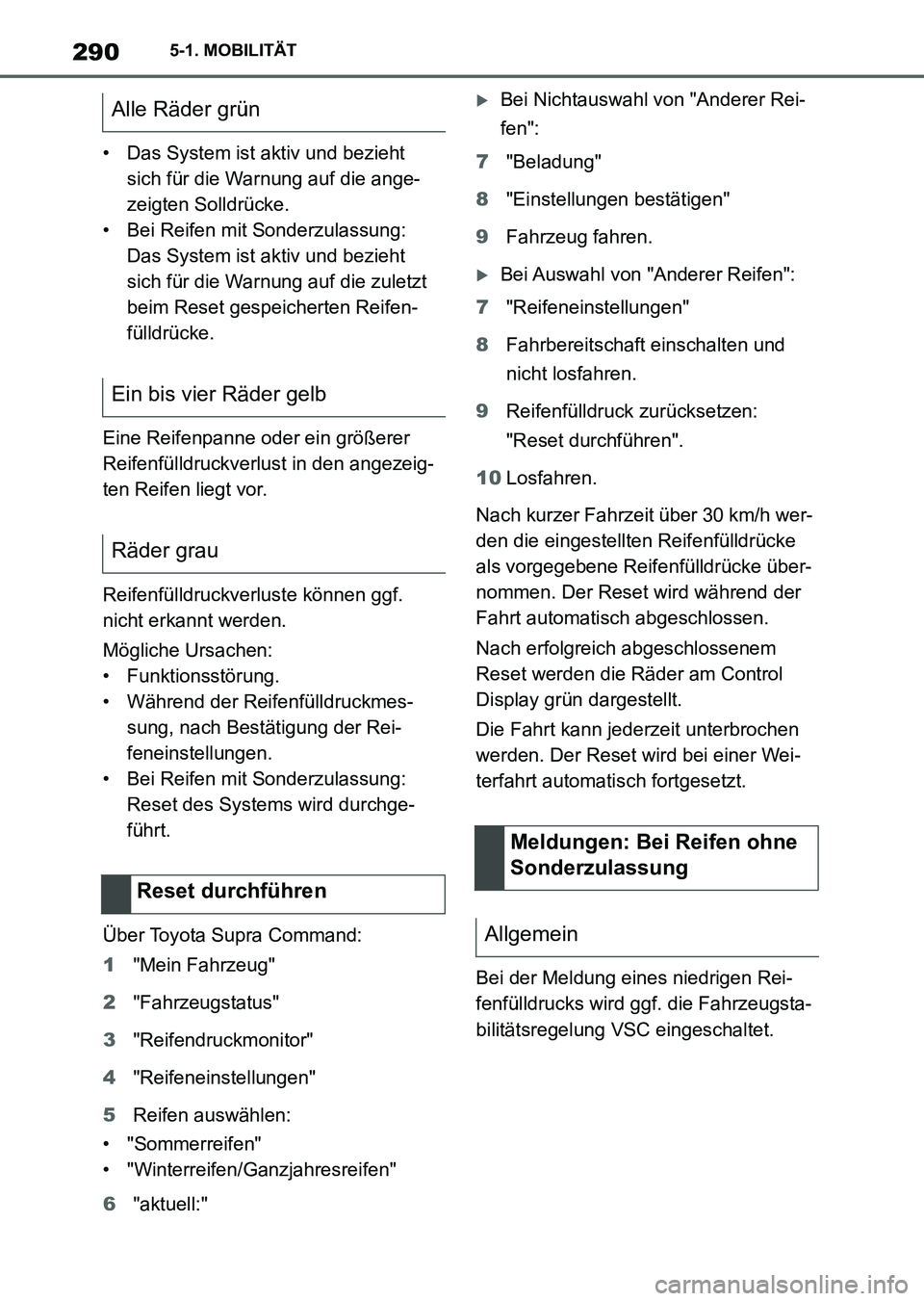

2905-1. MOBILITÄT
• Das System ist aktiv und bezieht
sich für die Warnung auf die ange-
zeigten Solldrücke.
• Bei Reifen mit Sonderzulassung:
Das System ist aktiv und bezieht
sich für die Warnung auf die zuletzt
beim Reset gespeicherten Reifen-
fülldrücke.
Eine Reifenpanne oder ein größerer
Reifenfülldruckverlust in den angezeig-
ten Reifen liegt vor.
Reifenfülldruckverluste können ggf.
nicht erkannt werden.
Mögliche Ursachen:
• Funktionsstörung.
• Während der Reifenfülldruckmes-
sung, nach Bestätigung der Rei-
feneinstellungen.
• Bei Reifen mit Sonderzulassung:
Reset des Systems wird durchge-
führt.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugstatus"
3"Reifendruckmonitor"
4"Reifeneinstellungen"
5Reifen auswählen:
• "Sommerreifen"
• "Winterreifen/Ganzjahresreifen"
6"aktuell:"
Bei Nichtauswahl von "Anderer Rei-
fen":
7"Beladung"
8"Einstellungen bestätigen"
9Fahrzeug fahren.
Bei Auswahl von "Anderer Reifen":
7"Reifeneinstellungen"
8Fahrbereitschaft einschalten und
nicht losfahren.
9Reifenfülldruck zurücksetzen:
"Reset durchführen".
10Losfahren.
Nach kurzer Fahrzeit über 30 km/h wer-
den die eingestellten Reifenfülldrücke
als vorgegebene Reifenfülldrücke über-
nommen. Der Reset wird während der
Fahrt automatisch abgeschlossen.
Nach erfolgreich abgeschlossenem
Reset werden die Räder am Control
Display grün dargestellt.
Die Fahrt kann jederzeit unterbrochen
werden. Der Reset wird bei einer Wei-
terfahrt automatisch fortgesetzt.
Bei der Meldung eines niedrigen Rei-
fenfülldrucks wird ggf. die Fahrzeugsta-
bilitätsregelung VSC eingeschaltet.
Alle Räder grün
Ein bis vier Räder gelb
Räder grau
Reset durchführen
Meldungen: Bei Reifen ohne
Sonderzulassung
Allgemein
Supra_OM_German_OM9A061M_1_2111.book 290 ページ ２０２１年８月２７日　金曜日　午後８時５７分

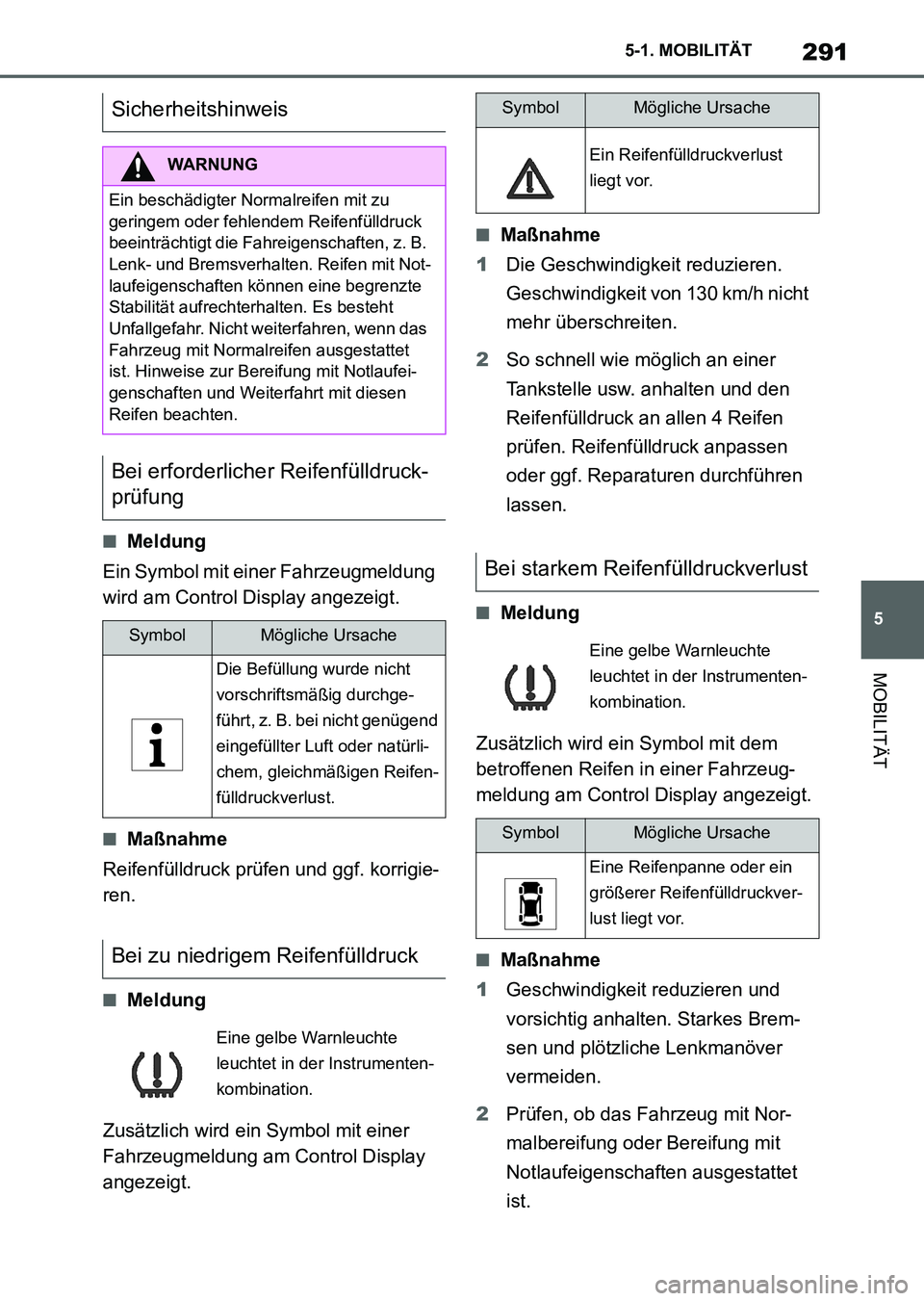

291
5 5-1. MOBILITÄT
MOBILITÄT
■Meldung
Ein Symbol mit einer Fahrzeugmeldung
wird am Control Display angezeigt.
■Maßnahme
Reifenfülldruck prüfen und ggf. korrigie-
ren.
■Meldung
Zusätzlich wird ein Symbol mit einer
Fahrzeugmeldung am Control Display
angezeigt.
■Maßnahme
1Die Geschwindigkeit reduzieren.
Geschwindigkeit von 130 km/h nicht
mehr überschreiten.
2So schnell wie möglich an einer
Tankstelle usw. anhalten und den
Reifenfülldruck an allen 4 Reifen
prüfen. Reifenfülldruck anpassen
oder ggf. Reparaturen durchführen
lassen.
■Meldung
Zusätzlich wird ein Symbol mit dem
betroffenen Reifen in einer Fahrzeug-
meldung am Control Display angezeigt.
■Maßnahme
1Geschwindigkeit reduzieren und
vorsichtig anhalten. Starkes Brem-
sen und plötzliche Lenkmanöver
vermeiden.
2Prüfen, ob das Fahrzeug mit Nor-
malbereifung oder Bereifung mit
Notlaufeigenschaften ausgestattet
ist.
Sicherheitshinweis
WARNUNG
Ein beschädigter Normalreifen mit zu
geringem oder fehlendem Reifenfülldruck
beeinträchtigt die Fahreigenschaften, z. B.
Lenk- und Bremsverhalten. Reifen mit Not-
laufeigenschaften können eine begrenzte
Stabilität aufrechterhalten. Es besteht
Unfallgefahr. Nicht weiterfahren, wenn das
Fahrzeug mit Normalreifen ausgestattet
ist. Hinweise zur Bereifung mit Notlaufei-
genschaften und Weiterfahrt mit diesen
Reifen beachten.
Bei erforderlicher Reifenfülldruck-
prüfung
SymbolMögliche Ursache
Die Befüllung wurde nicht
vorschriftsmäßig durchge-
führt, z. B. bei nicht genügend
eingefüllter Luft oder natürli-
chem, gleichmäßigen Reifen-
fülldruckverlust.
Bei zu niedrigem Reifenfülldruck
Eine gelbe Warnleuchte
leuchtet in der Instrumenten-
kombination.
SymbolMögliche Ursache
Ein Reifenfülldruckverlust
liegt vor.
Bei starkem Reifenfülldruckverlust
Eine gelbe Warnleuchte
leuchtet in der Instrumenten-
kombination.
SymbolMögliche Ursache
Eine Reifenpanne oder ein
größerer Reifenfülldruckver-
lust liegt vor.
Supra_OM_German_OM9A061M_1_2111.book 291 ページ ２０２１年８月２７日　金曜日　午後８時５７分

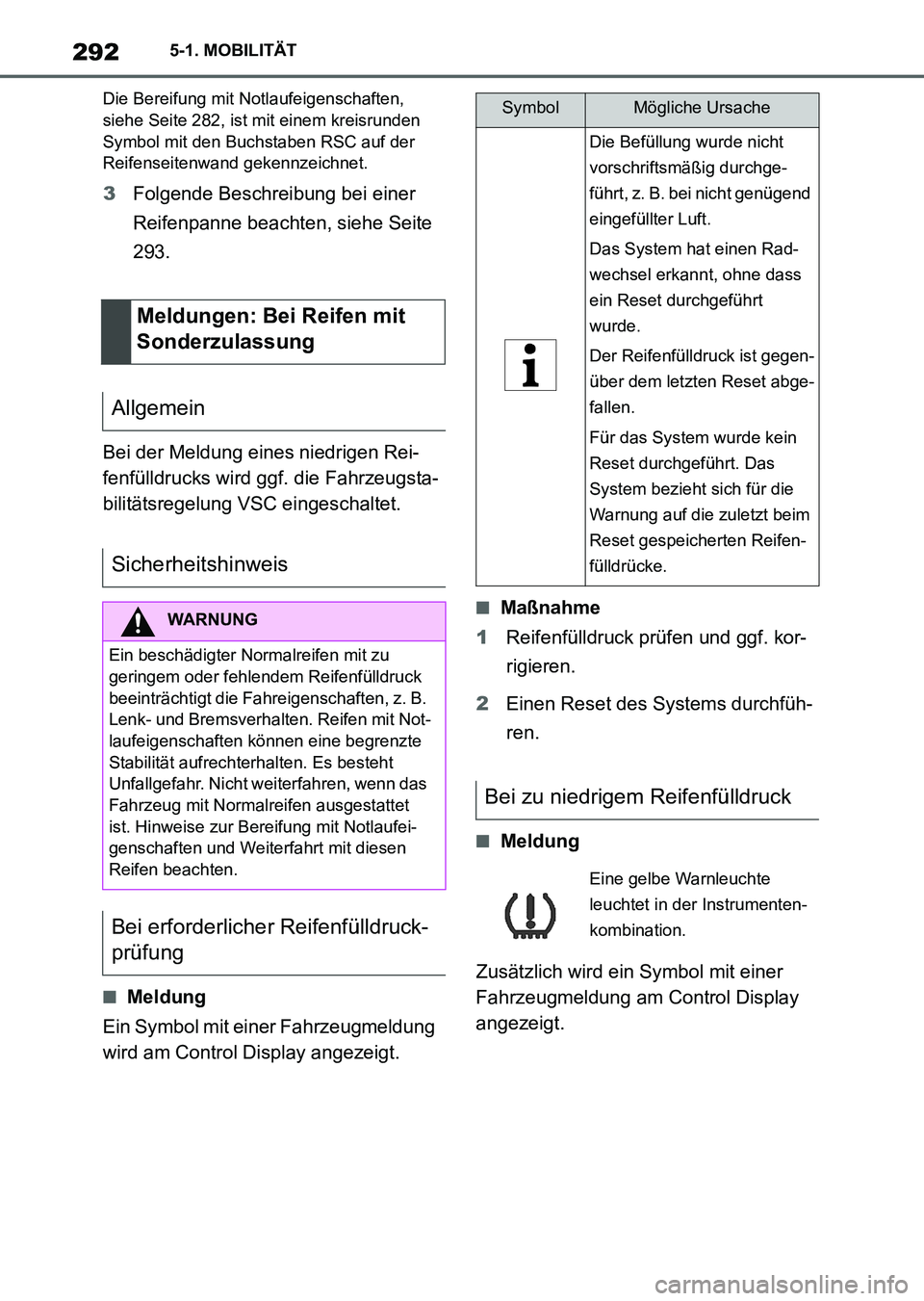

2925-1. MOBILITÄT
Die Bereifung mit Notlaufeigenschaften,
siehe Seite 282, ist mit einem kreisrunden
Symbol mit den Buchstaben RSC auf der
Reifenseitenwand gekennzeichnet.
3Folgende Beschreibung bei einer
Reifenpanne beachten, siehe Seite
293.
Bei der Meldung eines niedrigen Rei-
fenfülldrucks wird ggf. die Fahrzeugsta-
bilitätsregelung VSC eingeschaltet.
■Meldung
Ein Symbol mit einer Fahrzeugmeldung
wird am Control Display angezeigt.
■Maßnahme
1Reifenfülldruck prüfen und ggf. kor-
rigieren.
2Einen Reset des Systems durchfüh-
ren.
■Meldung
Zusätzlich wird ein Symbol mit einer
Fahrzeugmeldung am Control Display
angezeigt.
Meldungen: Bei Reifen mit
Sonderzulassung
Allgemein
Sicherheitshinweis
WARNUNG
Ein beschädigter Normalreifen mit zu
geringem oder fehlendem Reifenfülldruck
beeinträchtigt die Fahreigenschaften, z. B.
Lenk- und Bremsverhalten. Reifen mit Not-
laufeigenschaften können eine begrenzte
Stabilität aufrechterhalten. Es besteht
Unfallgefahr. Nicht weiterfahren, wenn das
Fahrzeug mit Normalreifen ausgestattet
ist. Hinweise zur Bereifung mit Notlaufei-
genschaften und Weiterfahrt mit diesen
Reifen beachten.
Bei erforderlicher Reifenfülldruck-
prüfung
SymbolMögliche Ursache
Die Befüllung wurde nicht
vorschriftsmäßig durchge-
führt, z. B. bei nicht genügend
eingefüllter Luft.
Das System hat einen Rad-
wechsel erkannt, ohne dass
ein Reset durchgeführt
wurde.
Der Reifenfülldruck ist gegen-
über dem letzten Reset abge-
fallen.
Für das System wurde kein
Reset durchgeführt. Das
System bezieht sich für die
Warnung auf die zuletzt beim
Reset gespeicherten Reifen-
fülldrücke.
Bei zu niedrigem Reifenfülldruck
Eine gelbe Warnleuchte
leuchtet in der Instrumenten-
kombination.
Supra_OM_German_OM9A061M_1_2111.book 292 ページ ２０２１年８月２７日　金曜日　午後８時５７分

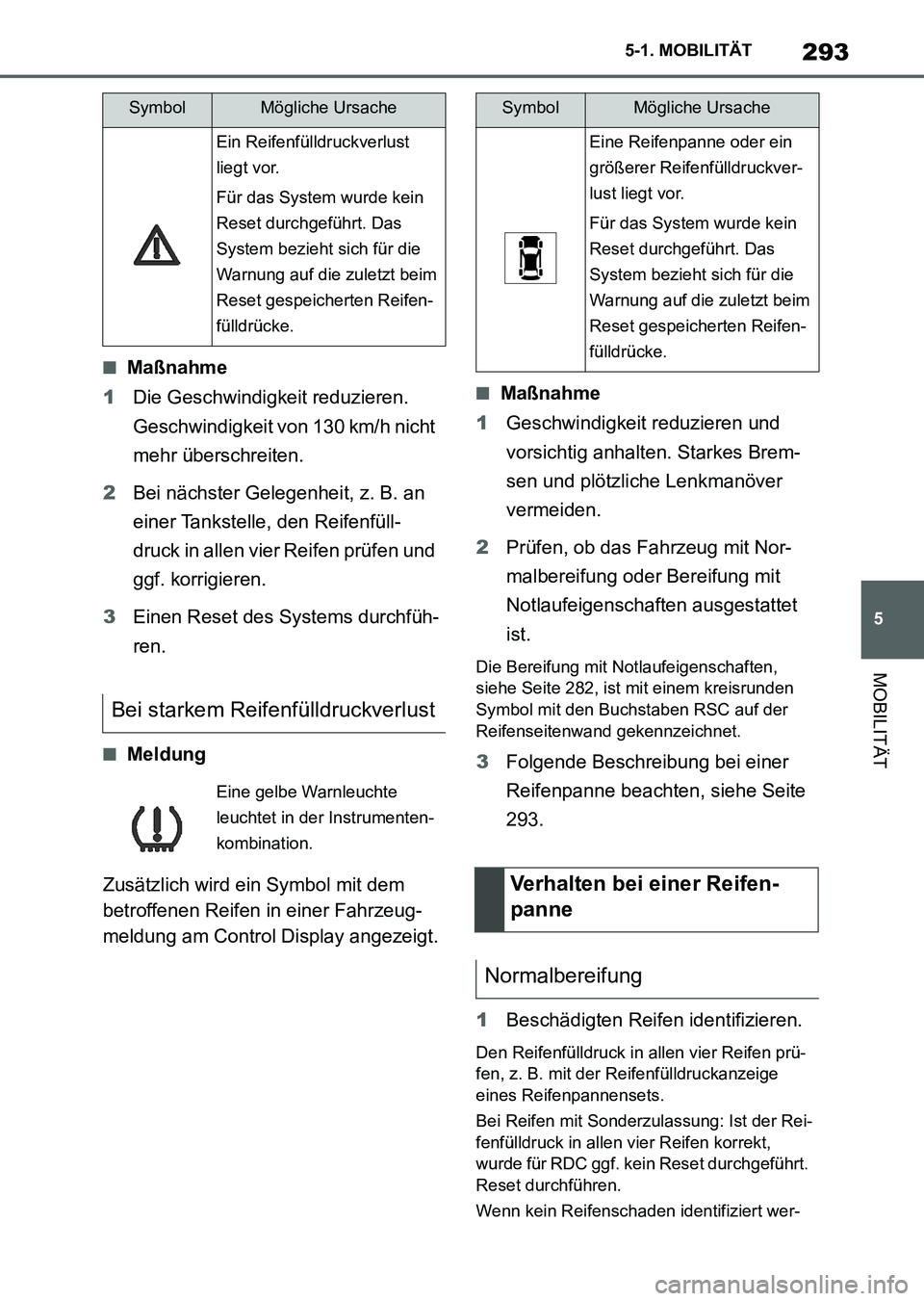

293
5 5-1. MOBILITÄT
MOBILITÄT
■Maßnahme
1Die Geschwindigkeit reduzieren.
Geschwindigkeit von 130 km/h nicht
mehr überschreiten.
2Bei nächster Gelegenheit, z. B. an
einer Tankstelle, den Reifenfüll-
druck in allen vier Reifen prüfen und
ggf. korrigieren.
3Einen Reset des Systems durchfüh-
ren.
■Meldung
Zusätzlich wird ein Symbol mit dem
betroffenen Reifen in einer Fahrzeug-
meldung am Control Display angezeigt.
■Maßnahme
1Geschwindigkeit reduzieren und
vorsichtig anhalten. Starkes Brem-
sen und plötzliche Lenkmanöver
vermeiden.
2Prüfen, ob das Fahrzeug mit Nor-
malbereifung oder Bereifung mit
Notlaufeigenschaften ausgestattet
ist.
Die Bereifung mit Notlaufeigenschaften,
siehe Seite 282, ist mit einem kreisrunden
Symbol mit den Buchstaben RSC auf der
Reifenseitenwand gekennzeichnet.
3Folgende Beschreibung bei einer
Reifenpanne beachten, siehe Seite
293.
1Beschädigten Reifen identifizieren.
Den Reifenfülldruck in allen vier Reifen prü-
fen, z. B. mit der Reifenfülldruckanzeige
eines Reifenpannensets.
Bei Reifen mit Sonderzulassung: Ist der Rei-
fenfülldruck in allen vier Reifen korrekt,
wurde für RDC ggf. kein Reset durchgeführt.
Reset durchführen.
Wenn kein Reifenschaden identifiziert wer-
SymbolMögliche Ursache
Ein Reifenfülldruckverlust
liegt vor.
Für das System wurde kein
Reset durchgeführt. Das
System bezieht sich für die
Warnung auf die zuletzt beim
Reset gespeicherten Reifen-
fülldrücke.
Bei starkem Reifenfülldruckverlust
Eine gelbe Warnleuchte
leuchtet in der Instrumenten-
kombination.
SymbolMögliche Ursache
Eine Reifenpanne oder ein
größerer Reifenfülldruckver-
lust liegt vor.
Für das System wurde kein
Reset durchgeführt. Das
System bezieht sich für die
Warnung auf die zuletzt beim
Reset gespeicherten Reifen-
fülldrücke.
Verhalten bei einer Reifen-
panne
Normalbereifung
Supra_OM_German_OM9A061M_1_2111.book 293 ページ ２０２１年８月２７日　金曜日　午後８時５７分

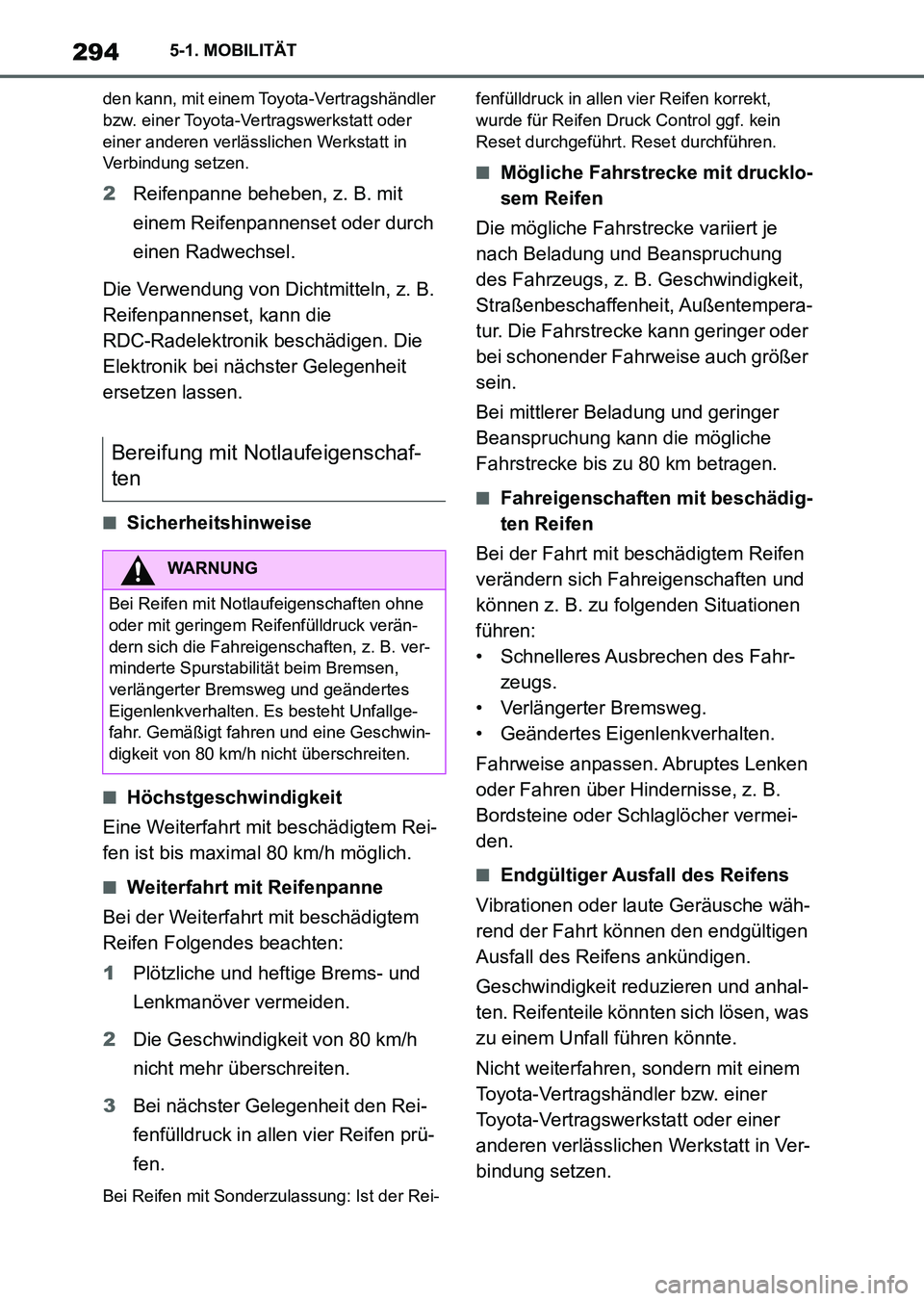

2945-1. MOBILITÄT
den kann, mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt in
Verbindung setzen.
2Reifenpanne beheben, z. B. mit
einem Reifenpannenset oder durch
einen Radwechsel.
Die Verwendung von Dichtmitteln, z. B.
Reifenpannenset, kann die
RDC-Radelektronik beschädigen. Die
Elektronik bei nächster Gelegenheit
ersetzen lassen.
■Sicherheitshinweise
■Höchstgeschwindigkeit
Eine Weiterfahrt mit beschädigtem Rei-
fen ist bis maximal 80 km/h möglich.
■Weiterfahrt mit Reifenpanne
Bei der Weiterfahrt mit beschädigtem
Reifen Folgendes beachten:
1Plötzliche und heftige Brems- und
Lenkmanöver vermeiden.
2Die Geschwindigkeit von 80 km/h
nicht mehr überschreiten.
3Bei nächster Gelegenheit den Rei-
fenfülldruck in allen vier Reifen prü-
fen.
Bei Reifen mit Sonderzulassung: Ist der Rei-fenfülldruck in allen vier Reifen korrekt,
wurde für Reifen Druck Control ggf. kein
Reset durchgeführt. Reset durchführen.
■Mögliche Fahrstrecke mit drucklo-
sem Reifen
Die mögliche Fahrstrecke variiert je
nach Beladung und Beanspruchung
des Fahrzeugs, z. B. Geschwindigkeit,
Straßenbeschaffenheit, Außentempera-
tur. Die Fahrstrecke kann geringer oder
bei schonender Fahrweise auch größer
sein.
Bei mittlerer Beladung und geringer
Beanspruchung kann die mögliche
Fahrstrecke bis zu 80 km betragen.
■Fahreigenschaften mit beschädig-
ten Reifen
Bei der Fahrt mit beschädigtem Reifen
verändern sich Fahreigenschaften und
können z. B. zu folgenden Situationen
führen:
• Schnelleres Ausbrechen des Fahr-
zeugs.
• Verlängerter Bremsweg.
• Geändertes Eigenlenkverhalten.
Fahrweise anpassen. Abruptes Lenken
oder Fahren über Hindernisse, z. B.
Bordsteine oder Schlaglöcher vermei-
den.
■Endgültiger Ausfall des Reifens
Vibrationen oder laute Geräusche wäh-
rend der Fahrt können den endgültigen
Ausfall des Reifens ankündigen.
Geschwindigkeit reduzieren und anhal-
ten. Reifenteile könnten sich lösen, was
zu einem Unfall führen könnte.
Nicht weiterfahren, sondern mit einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt in Ver-
bindung setzen.
Bereifung mit Notlaufeigenschaf-
ten
WARNUNG
Bei Reifen mit Notlaufeigenschaften ohne
oder mit geringem Reifenfülldruck verän-
dern sich die Fahreigenschaften, z. B. ver-
minderte Spurstabilität beim Bremsen,
verlängerter Bremsweg und geändertes
Eigenlenkverhalten. Es besteht Unfallge-
fahr. Gemäßigt fahren und eine Geschwin-
digkeit von 80 km/h nicht überschreiten.
Supra_OM_German_OM9A061M_1_2111.book 294 ページ ２０２１年８月２７日　金曜日　午後８時５７分
