249
V primeru okvare vozila
8
Modeli s ksenonskimi
žarometi

1.Dnevne luči/stranske luči (LED-luči)
2.Glavni žarometi (H1-55W)
3.Žarometi za kratke luči (D8S-25W)
4.Smerniki (PY21W-21W oranžni)
WARNI NG
Pazite na območje za desno lučjo (v smeri vozila), ki je lahko vroče in predstavlja nevarnost opeklin (cevi za odplinjevanje).
Dostop do žarnic

► Izvlecite pokrov.
Žarometi za kratke luči

► Pritisnite spodnjo sponko na priključku te odstranite sklop priključka in žarnice.
► Izvlecite žarnico in jo zamenjajte.
NOTIC E
Ob ponovni namestitvi priključka in žarnice v enoto luči morate pravilno postaviti sklop v ohišje, dokler se ne zaskoči na mestu.
WARNI NG
Ne dotikajte se ksenonskih luči (D8S) – nevarnost električnega udara!
Če morate zamenjati tovrstne žarnice, se morate obrniti na pooblaščenega prodajalca vozil Toyota, pooblaščenega serviserja vozil Toyota ali kateregakoli zanesljivega serviserja.
Dnevne luči/stranske luči

► Držalo žarnice zavrtite za četrtino v smeri urinega kazalca.
► Odstranite držalo žarnice.► Zamenjajte okvarjeno žarnico.
Glavni žarometi

► Pritisnite spodnjo sponko na priključku te odstranite sklop priključka in žarnice. ► Izvlecite žarnico in jo zamenjajte.
Smerniki

► Držalo žarnice zavrtite za četrtino v smeri urinega kazalca.

250
► Odstranite držalo žarnice.► Zamenjajte okvarjeno žarnico.
NOTIC E
Hitro utripanje lučke smernika (levega ali desnega) označuje, da je ena od žarnic na ustrezni strani pregorela.
NOTIC E
Oranžne žarnice morajo biti zamenjane z žarnicami enakih specifikacij in barve.
Dnevne luči/stranske luči
(LED-luči)

Za zamenjavo teh žarnic se obrnite na pooblaščenega prodajalca vozil Toyota, pooblaščenega serviserja vozil Toyota ali kateregakoli zanesljivega serviserja.
Nadomestni komplet za LED-lučke je na voljo pri pooblaščenih prodajalcih vozil Toyota, pooblaščenih serviserjih vozil Toyota ali katerihkoli zanesljivih serviserjih.
Sprednje meglenke
(H11-55W)

► Pod sprednjim odbijačem zrahljajte vijake na deflektorju A in jih odstranite.

► Pritisnite zaklepno sponko in odklopite konektor.
► Odvijte držalo žarnice za četrtino obrata v nasprotni smeri urinega kazalca in ga odstranite.► Zamenjajte pregorelo žarnico.
NOTIC E
Za zamenjavo teh žarnic se lahko obrnete tudi na pooblaščenega prodajalca vozil Toyota, pooblaščenega serviserja vozil Toyota ali kateregakoli zanesljivega serviserja.
Stranske smerne svetilke

– Potisnite stransko smerno svetilko proti zadnjemu delu in jo sprostite.– Pri ponovni namestitvi zaskočite stransko smerno svetilko proti sprednjemu delu in jo nato potisnite nazaj proti zadnjemu delu.Oranžne žarnice (smerniki in stranske smerne svetilke) morajo biti zamenjane z žarnicami enakih specifikacij in barve.

251
V primeru okvare vozila
8
Zadnje luči

1.Zavorne luči/stranske luči (P21/5W-21/5W)
2.Smerniki (PY21W-21W oranžni)
3.Luči za vzvratno vožnjo (P21W-21W)
4.Meglenke/stranske luči (P21/4W-21/4W)
NOTIC E
Za vozila z notranjo oblogo se za izvedbo dela obrnite na pooblaščenega prodajalca vozil Toyota, pooblaščenega serviserja vozil Toyota ali kateregakoli zanesljivega serviserja.
► Identificirajte okvarjeno luč in nato, odvisno
od različice, odprite zadnja vrata ali prtljažna vrata.

► Z vrati s stranskimi tečaji odvijte 2 pritrdilna vijaka z zunanje strani.► S prtljažnimi vrati odpnite plastično obrobo z zunanje strani in jo nato nagnite navzven, da jo odstranite. Nato odvijte 2 pritrdilna vijaka.

► Z notranje strani in, odvisno od različice, odstranite prezračevalno rešetko.► Medtem ko držite luč na mestu, pritisnite sponko na notranji strani in nato previdno odstranite luč.► Odklopite električni priključek.

► Rako razširite 3 jezičke in nato izvlecite držalo žarnice.► Odstranite okvarjeno žarnico tako, da jo rahlo pritisnete in zavrtite za četrtino obrata v smeri urinega kazalca.► Zamenjajte žarnico.
Tretja zavorna lučka (W5W - 5W)

► Odvisno od različice, odprite zadnja leva
vrata ali prtljažna vrata.

252

► Z vrati s stranskimi tečaji, odstranite plastični pokrov s pomočjo izvijača.► S prtljažnimi vrati, odpnite obrobo na vsakem koncu, tak oda jo zavrtite z dna proti vrhu, nato pa odpnite osrednje sponke, da jo odstranite.► Z izvijačem skozi odprtino potisnite luč proti zunanjosti.► Odklopite električni priključek in nato odstranite luč.► Odvijte držalo žarnice za četrtino obrata v nasprotni smeri urinega kazalca in zamenjajte okvarjeno žarnico.Za ponovno namestitev pritisnite luč, da jo pripnete na mesto.
Lučke za osvetlitev registrske tablice
(W5W-W)

► Vstavite tanek izvijač v enega od izrezov na zunanjosti leče.► Potisnite jo navzven, da jo odpnete.► Odstranite lečo in zamenjajte pregorelo žarnico.Za ponovno namestitev pritisnite lečo, da jo pripnete.
Notranje lučke (spredaj in
zadaj)
Notranje LED-lučke

Za zamenjavo teh žarnic se obrnite na pooblaščenega prodajalca vozil Toyota, pooblaščenega serviserja vozil Toyota ali kateregakoli zanesljivega serviserja.Nadomestni komplet za LED-lučke je na voljo pri pooblaščenih prodajalcih vozil Toyota, pooblaščenih serviserjih vozil Toyota ali katerihkoli zanesljivih serviserjih.

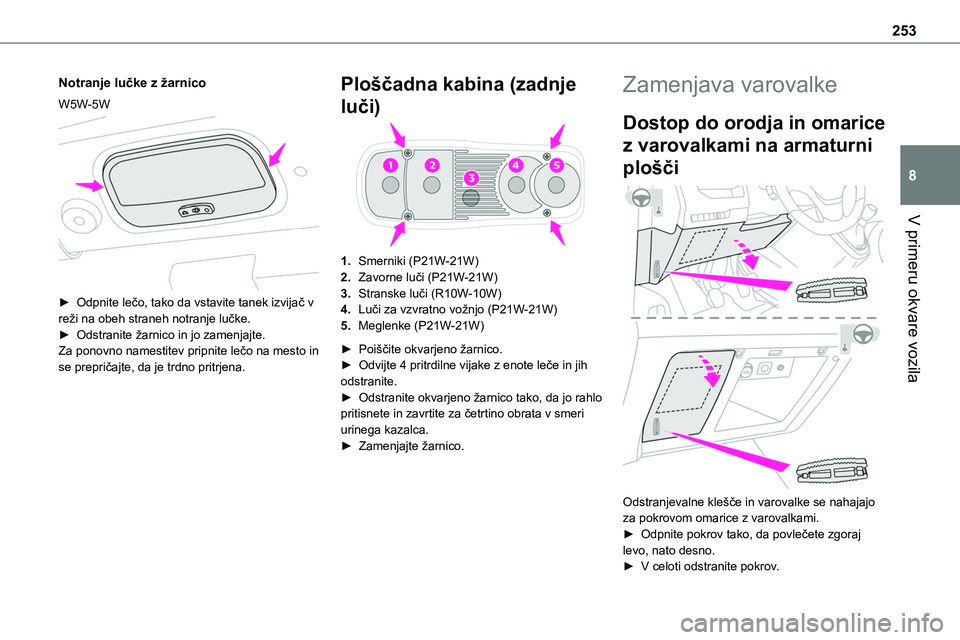

253
V primeru okvare vozila
8
Notranje lučke z žarnico
W5W-5W

► Odpnite lečo, tako da vstavite tanek izvijač v reži na obeh straneh notranje lučke.► Odstranite žarnico in jo zamenjajte.Za ponovno namestitev pripnite lečo na mesto in se prepričajte, da je trdno pritrjena.
Ploščadna kabina (zadnje
luči)
1.Smerniki (P21W-21W)
2.Zavorne luči (P21W-21W)
3.Stranske luči (R10W-10W)
4.Luči za vzvratno vožnjo (P21W-21W)
5.Meglenke (P21W-21W)
► Poiščite okvarjeno žarnico.► Odvijte 4 pritrdilne vijake z enote leče in jih odstranite.► Odstranite okvarjeno žarnico tako, da jo rahlo pritisnete in zavrtite za četrtino obrata v smeri urinega kazalca.► Zamenjajte žarnico.
Zamenjava varovalke
Dostop do orodja in omarice
z varovalkami na armaturni
plošči

Odstranjevalne klešče in varovalke se nahajajo za pokrovom omarice z varovalkami.
► Odpnite pokrov tako, da povlečete zgoraj levo, nato desno.► V celoti odstranite pokrov.

254
Zamenjava varovalke
Pred menjavo varovalke:► Odkrijte vzrok okvare in ga odpravite.► Izklopite vso porabo energije.► Imobilizirajte vozilo in izklopite kontakt.► Poiščite okvarjeno varovalko s pomočjo tabel in diagramov tokovne razporeditve.Za zamenjavo varovalke morate obvezno:► Uporabiti posebne klešče za odstranitev
varovalke iz ohišja in preverjanje njene žarilne nitke.► Vedno zamenjajte okvarjeno varovalko z varovalko enake nazivne vrednosti (enake barve); uporaba varovalke druge nazivne vrednosti lahko povzroči okvare - nevarnost požara!Če se napaka ponovno pojavi kmalu po zamenjavi varovalke, naj električni sistem pregleda pooblaščeni prodajalec vozil Toyota, pooblaščeni serviser vozil Toyota ali katerikoli zanesljiv serviser.
NOTIC E
Celotne tabele razporeditve varovalk in ustrezni diagramiZa več informacij se obrnite na pooblaščenega prodajalca vozil Toyota,
pooblaščenega serviserja vozil Toyota ali kateregakoli zanesljivega serviserja
WARNI NG
Zamenjava varovalke, ki ni prikazana v tabelah razporeditve, lahko povzroči resno okvaro vozila.Posvetujte se s pooblaščenim prodajalcem vozil Toyota, pooblaščenim serviserjem vozil Toyota ali katerimkoli zanesljivim serviserjem.




DelujočaOkvarjena

Klešče
NOTIC E
Namestitev električne opremeElektrični sistem vozila je zasnovan tako, da deluje s standardno ali dodatno opremo.Pred namestitvijo druge električne opreme ali dodatne opreme na vozilo se obrnite
na pooblaščenega prodajalca vozil Toyota, pooblaščenega serviserja vozil Toyota ali kateregakoli zanesljivega serviserja.
WARNI NG
TOYOTA ne prevzema odgovornosti za stroške, ki nastanejo pri popravilu vašega vozila, ali za odpravo napak, ki so posledica vgradnje dodatne opreme, ki je ni dobavilo in je ne priporoča podjetje TOYOTA in ni nameščena v skladu z njegovimi navodili, zlasti kadar kombinirana poraba vse
priključene dodatne opreme presega 10 miliamperov.
NOTIC E
Za več informacij o namestitvi vlečne kljuke ali opreme tipa TAXI se obrnite na katerega koli pooblaščenega prodajalca vozil Toyota, pooblaščenega serviserja vozil Toyota oziroma katerega koli zanesljivega serviserja.

255
V primeru okvare vozila
8
Različica 1 (Eco)

Spodaj opisane varovalke se razlikujejo glede na opremo vašega vozila.
Št. varovalkeNazivna vrednost(amperi)
Funkcije
F415Hupa.
F520Črpalka za tekočino za vetrobransko steklo/zadnje steklo.
F620Črpalka za tekočino za vetrobransko steklo/zadnje steklo.
Št. varovalkeNazivna vrednost(amperi)
Funkcije
F710Zadnja 12 V vtičnica za dodatno opremo
F820Enojni ali dvojni zadnji brisalci.
F10/F1130Notranje/zunanje ključavnice, spredaj in zadaj.
F145Alarm, klic v sili in klic za pomoč.
F245Zaslon na dotik, kamera za vzvratno vožnjo in parkirni senzorji.
F2920Zvočni sistem, zaslon na dotik, CD-predvajalnik, navigacija.
F3215Sprednja 12 V vtičnica za dodatno opremo
Različica 2 (polna)

Spodaj opisane varovalke se razlikujejo glede na opremo vašega vozila.
Št. varovalkeNazivna vrednost(amperi)
Funkcije
F55Zaslon na dotik, kamera za vzvratno vožnjo in parkirni senzorji.
F820Enojni ali dvojni zadnji brisalci.
F10/F1130Notranje/zunanje ključavnice, spredaj in zadaj.
F123Alarm.

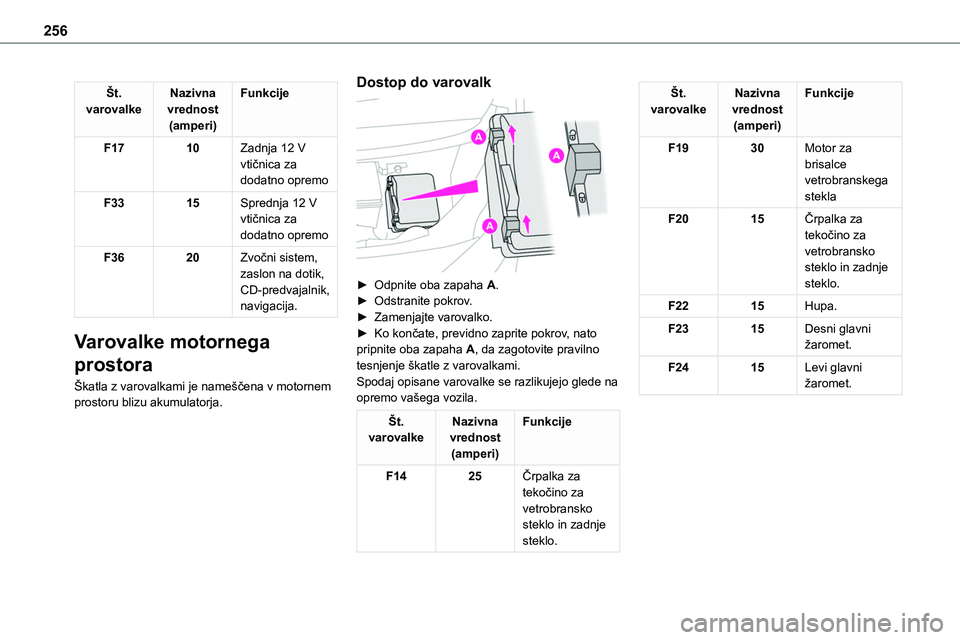

256
Št. varovalkeNazivna vrednost(amperi)
Funkcije
F1710Zadnja 12 V vtičnica za dodatno opremo
F3315Sprednja 12 V vtičnica za dodatno opremo
F3620Zvočni sistem, zaslon na dotik, CD-predvajalnik, navigacija.
Varovalke motornega
prostora
Škatla z varovalkami je nameščena v motornem prostoru blizu akumulatorja.
Dostop do varovalk

► Odpnite oba zapaha A.► Odstranite pokrov.► Zamenjajte varovalko.► Ko končate, previdno zaprite pokrov, nato pripnite oba zapaha A, da zagotovite pravilno tesnjenje škatle z varovalkami.Spodaj opisane varovalke se razlikujejo glede na opremo vašega vozila.
Št. varovalkeNazivna vrednost(amperi)
Funkcije
F1425Črpalka za tekočino za vetrobransko steklo in zadnje steklo.
Št. varovalkeNazivna vrednost(amperi)
Funkcije
F1930Motor za brisalce vetrobranskega stekla
F2015Črpalka za tekočino za vetrobransko steklo in zadnje steklo.
F2215Hupa.
F2315Desni glavni žaromet.
F2415Levi glavni žaromet.
