2022 TOYOTA PROACE VERSO Kezelési útmutató (in Hungarian)

225
Gyakorlati információk
7
Használt termékek
WARNI NG
Kerülje a használt olajok vagy folyadékok hosszantartó érintkezését a bőrrel.Ezen folyadékok többsége egészségre ártalmas és nagyon maró hatású.
ECO
Ne juttassa a használt olajat vagy folyadékokat a csatornába vagy a földre.Ürítse ki a használt olajat az erre a célra fenntartott tartályokba bármilyen Toyota márkakereskedőnél vagy hivatalos Toyota szerviznél vagy megbízható javítóhelynél.
Motorolaj
A szint ellenőrzése a motort legalább 30 percig leállítva, sík talajon, vagy a műszerfal olajszintjelzőjével a gyújtás bekapcsolásakor (elektromos mérővel felszerelt járműveknél), vagy a mérőpálca segítségével történik.Normális az olajszint feltöltése két szerviz (vagy olajcsere) között. Javasoljuk, hogy 5000 km-enként ellenőrizze a szintet, és ha szükséges, töltse fel.
WARNI NG
A motor és a károsanyag-kibocsátáscsökkentő rendszer megbízhatóságának megőrzése érdekében soha ne használjon adalékanyagokat a motorolajban.
Ellenőrzés a mérőpálca segítségével
A mérőpálca helyzetét lásd a megfelelő motortér ábráján.► Fogja meg a mérőpálcát a színes fogónál, és húzza ki teljesen.► Tisztítsa meg a szűrőpálca végét egy tiszta, szöszmentes ruhával.

► Helyezze vissza a mérőpálcát, nyomja be teljesen, majd húzza ki ismét, hogy szemrevételezéssel ellenőrizze az olajszintet: A helyes szint az A (max) és B (min) jelek között van. Ne indítsa el a motort, ha a szint:– az A jelölés felett: vegye fel a kapcsolatot bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.
– a B jelölés alatt: töltse fel azonnal a motorolajat
WARNI NG
OlajminőségA motorolaj feltöltése vagy cseréje előtt ellenőrizze, hogy az olaj megfelelő-e a motorjához, és megfelel-e a járműhöz mellékelt szerviz menetrendben szereplő ajánlásoknak (vagy beszerezhető Toyota márkakereskedőjénél, hivatalos Toyota szerviznél, vagy bármilyen megbízható javítóműhelynél).Nem ajánlott olaj használata motorhiba esetén érvénytelenítheti a garanciát.
A motorolaj szint feltöltése
A motorolaj töltősapkájának helyét lásd a megfelelő motortér ábrán.► Adjon hozzá kis mennyiségű olajat, elkerülve annak kiömlését a motor bármilyen alkatrészére (tűzveszély).► Várjon néhány percet, mielőtt ismét ellenőrzi a szintet a mérőpálcával.► Töltse fel a szintet, ha szükséges.► A szint ellenőrzése után óvatosan csavarja vissza az olajbetöltő sapkát és helyezze vissza a
mérőpálcát a csőbe.

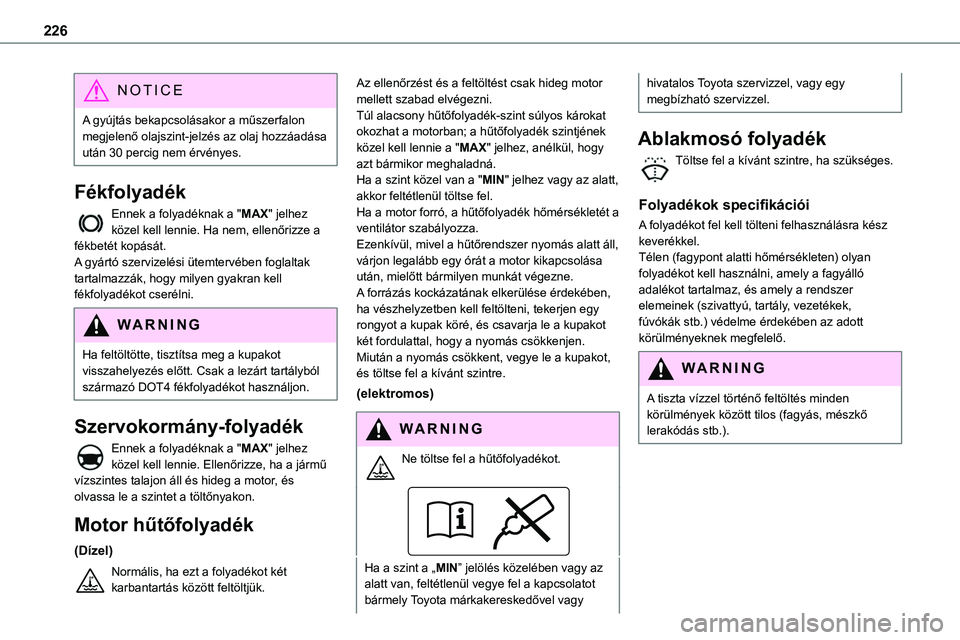

226
NOTIC E
A gyújtás bekapcsolásakor a műszerfalon megjelenő olajszint-jelzés az olaj hozzáadása után 30 percig nem érvényes.
Fékfolyadék
Ennek a folyadéknak a "MAX" jelhez
közel kell lennie. Ha nem, ellenőrizze a fékbetét kopását.A gyártó szervizelési ütemtervében foglaltak tartalmazzák, hogy milyen gyakran kell fékfolyadékot cserélni.
WARNI NG
Ha feltöltötte, tisztítsa meg a kupakot visszahelyezés előtt. Csak a lezárt tartályból származó DOT4 fékfolyadékot használjon.
Szervokormány-folyadék
Ennek a folyadéknak a "MAX" jelhez közel kell lennie. Ellenőrizze, ha a jármű vízszintes talajon áll és hideg a motor, és olvassa le a szintet a töltőnyakon.
Motor hűtőfolyadék
(Dízel)
Normális, ha ezt a folyadékot két karbantartás között feltöltjük.
Az ellenőrzést és a feltöltést csak hideg motor mellett szabad elvégezni.Túl alacsony hűtőfolyadék-szint súlyos károkat okozhat a motorban; a hűtőfolyadék szintjének közel kell lennie a "MAX" jelhez, anélkül, hogy azt bármikor meghaladná.Ha a szint közel van a "MIN" jelhez vagy az alatt, akkor feltétlenül töltse fel.Ha a motor forró, a hűtőfolyadék hőmérsékletét a
ventilátor szabályozza.Ezenkívül, mivel a hűtőrendszer nyomás alatt áll, várjon legalább egy órát a motor kikapcsolása után, mielőtt bármilyen munkát végezne.A forrázás kockázatának elkerülése érdekében, ha vészhelyzetben kell feltölteni, tekerjen egy rongyot a kupak köré, és csavarja le a kupakot két fordulattal, hogy a nyomás csökkenjen.Miután a nyomás csökkent, vegye le a kupakot, és töltse fel a kívánt szintre.
(elektromos)
WARNI NG
Ne töltse fel a hűtőfolyadékot.
Ha a szint a „MIN” jelölés közelében vagy az alatt van, feltétlenül vegye fel a kapcsolatot bármely Toyota márkakereskedővel vagy
hivatalos Toyota szervizzel, vagy egy megbízható szervizzel.
Ablakmosó folyadék
Töltse fel a kívánt szintre, ha szükséges.
Folyadékok specifikációi
A folyadékot fel kell tölteni felhasználásra kész keverékkel.Télen (fagypont alatti hőmérsékleten) olyan folyadékot kell használni, amely a fagyálló adalékot tartalmaz, és amely a rendszer elemeinek (szivattyú, tartály, vezetékek, fúvókák stb.) védelme érdekében az adott körülményeknek megfelelő.
WARNI NG
A tiszta vízzel történő feltöltés minden körülmények között tilos (fagyás, mészkő lerakódás stb.).

227
Gyakorlati információk
7
Dízelüzemanyag-
adalékanyag (dízel,
részecskeszűrővel)
vagy Amikor a részecskeszűrő adalékanyag-tartályában eléri a minimális szintet, ez a figyelmeztető lámpa folyamatosan kigyullad, hangjelzéssel és egy figyelmeztető üzenettel kísérve figyelmeztet,
hogy az adalékanyagszint túl alacsony.
Utántöltés
Ennek az adaléknak a feltöltését gyorsan kell elvégezni.Forduljon bármely Toyota márkakereskedőhöz vagy hivatalos Toyota szervizhez, vagy bármilyen megbízható szervizhez.
AdBlue (Dízelmotorok)
A tartalék szint elérésekor riasztás történik.A jelzőkkel, különösen a AdBlue tartományjelzőkkel kapcsolatos további információkért lásd a megfelelő szakaszt.Annak elkerülése érdekében, hogy a jármű a szabályok szerint mozgásképtelenné váljon, töltse fel az AdBlue tartályt.Az AdBlue-ről és különösen a AdBlue ellátásról további információt a megfelelő szakaszban talál.
Ellenőrzések
Eltérő rendelkezés hiányában ellenőrizze ezeket az alkatrészeket a gyártó szervizelési ütemtervének és a jármű motorjának megfelelően.Egyébként ellenőriztesse a rendszert bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható
szervizzel.
WARNI NG
Csak a TOYOTA által ajánlott, vagy azonos minőségű és specifikációjú termékeket használjon.Annak érdekében, hogy a fékrendszer alkatrészeinek olyan fontos működése optimalizálódjon, a TOYOTA nagyon specifikus termékeket választ ki és kínál.
12 V-os akkumulátor
Az akkumulátor nem igényel karbantartást.Rendszeresen ellenőrizze azonban, hogy a saruk megfelelően vannak-e meghúzva (gyorskioldású csatlakozók nélküli verziók) és hogy a csatlakozások tiszták-e.
NOTIC E
A 12 V-os akkumulátoron végzett munkák végrehajtása előtti óvintézkedésekről a megfelelő szakaszban talál további információt.
WARNI NG
A Stop & Start-el felszerelt verziók egy speciális technológiával és specifikációval ellátott 12 V-os ólom-sav akkumulátorral vannak ellátva.Cseréjét bármely Toyota márkakereskedőnek vagy hivatalos Toyota szerviznek, vagy bármilyen megbízható szerviznek kell elvégezni.
Az utastér szűrője
A környezettől és a jármű használatától (például poros légkör, városvezetés) függően, ha szükséges, cserélje ki kétszer olyan gyakran.
NOTIC E
Az eltömődött utastér-szűrő hátrányosan
befolyásolhatja a légkondicionáló rendszer teljesítményét, és nemkívánatos szagokat generálhat.

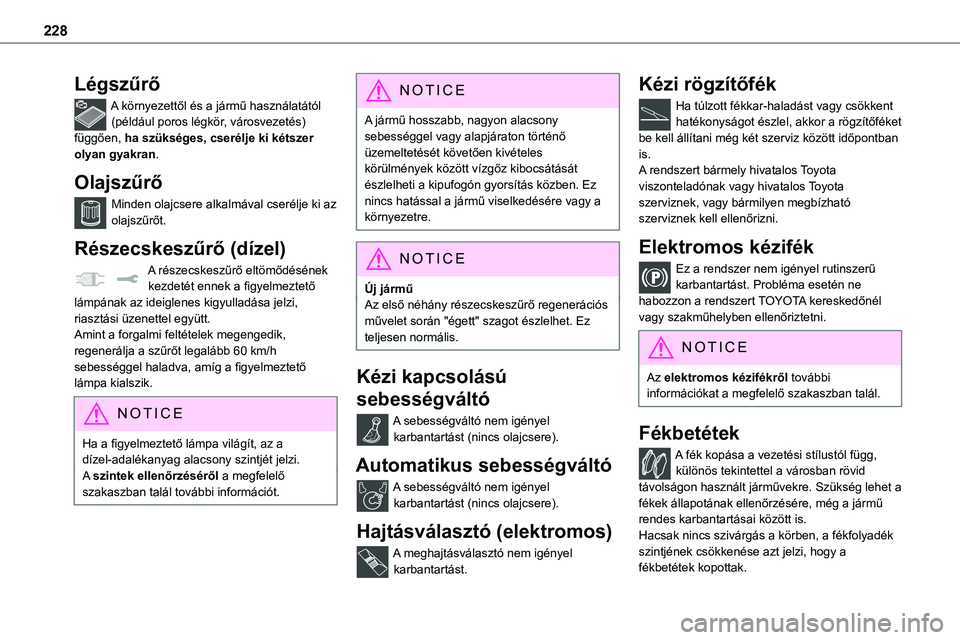

228
Légszűrő
A környezettől és a jármű használatától (például poros légkör, városvezetés) függően, ha szükséges, cserélje ki kétszer olyan gyakran.
Olajszűrő
Minden olajcsere alkalmával cserélje ki az olajszűrőt.
Részecskeszűrő (dízel)
A részecskeszűrő eltömődésének kezdetét ennek a figyelmeztető lámpának az ideiglenes kigyulladása jelzi, riasztási üzenettel együtt.Amint a forgalmi feltételek megengedik, regenerálja a szűrőt legalább 60 km/h sebességgel haladva, amíg a figyelmeztető lámpa kialszik.
NOTIC E
Ha a figyelmeztető lámpa világít, az a dízel-adalékanyag alacsony szintjét jelzi.A szintek ellenőrzéséről a megfelelő szakaszban talál további információt.
NOTIC E
A jármű hosszabb, nagyon alacsony sebességgel vagy alapjáraton történő üzemeltetését követően kivételes körülmények között vízgőz kibocsátását észlelheti a kipufogón gyorsítás közben. Ez nincs hatással a jármű viselkedésére vagy a környezetre.
NOTIC E
Új járműAz első néhány részecskeszűrő regenerációs művelet során "égett" szagot észlelhet. Ez teljesen normális.
Kézi kapcsolású
sebességváltó
A sebességváltó nem igényel karbantartást (nincs olajcsere).
Automatikus sebességváltó
A sebességváltó nem igényel karbantartást (nincs olajcsere).
Hajtásválasztó (elektromos)
A meghajtásválasztó nem igényel karbantartást.
Kézi rögzítőfék
Ha túlzott fékkar-haladást vagy csökkent hatékonyságot észlel, akkor a rögzítőféket be kell állítani még két szerviz között időpontban is.A rendszert bármely hivatalos Toyota viszonteladónak vagy hivatalos Toyota szerviznek, vagy bármilyen megbízható szerviznek kell ellenőrizni.
Elektromos kézifék
Ez a rendszer nem igényel rutinszerű karbantartást. Probléma esetén ne habozzon a rendszert TOYOTA kereskedőnél vagy szakműhelyben ellenőriztetni.
NOTIC E
Az elektromos kézifékről további információkat a megfelelő szakaszban talál.
Fékbetétek
A fék kopása a vezetési stílustól függ, különös tekintettel a városban rövid távolságon használt járművekre. Szükség lehet a fékek állapotának ellenőrzésére, még a jármű rendes karbantartásai között is.
Hacsak nincs szivárgás a körben, a fékfolyadék szintjének csökkenése azt jelzi, hogy a fékbetétek kopottak.

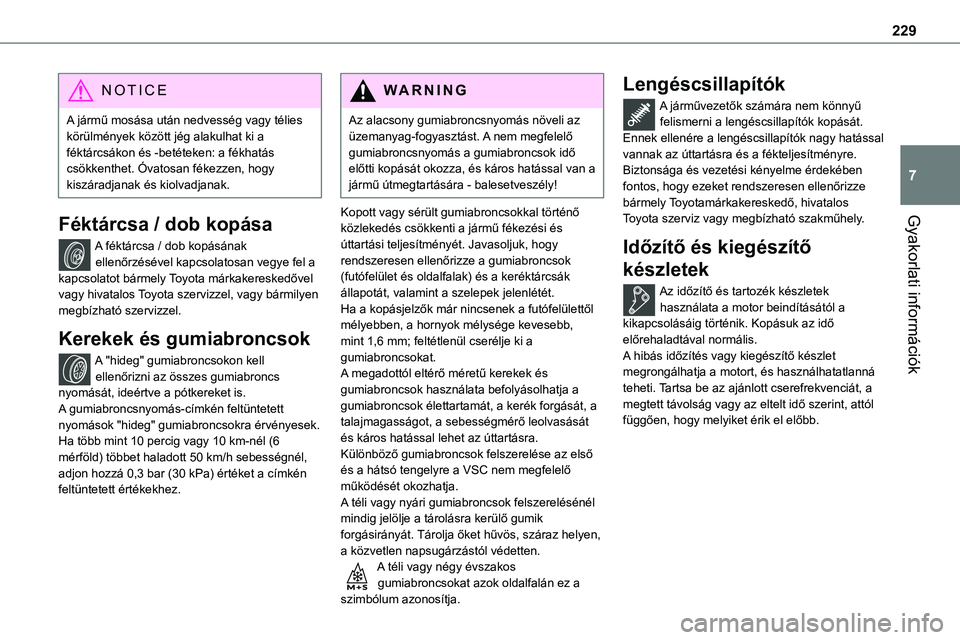

229
Gyakorlati információk
7
NOTIC E
A jármű mosása után nedvesség vagy télies körülmények között jég alakulhat ki a féktárcsákon és -betéteken: a fékhatás csökkenthet. Óvatosan fékezzen, hogy kiszáradjanak és kiolvadjanak.
Féktárcsa / dob kopása
A féktárcsa / dob kopásának ellenőrzésével kapcsolatosan vegye fel a kapcsolatot bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.
Kerekek és gumiabroncsok
A "hideg" gumiabroncsokon kell ellenőrizni az összes gumiabroncs nyomását, ideértve a pótkereket is.A gumiabroncsnyomás-címkén feltüntetett nyomások "hideg" gumiabroncsokra érvényesek. Ha több mint 10 percig vagy 10 km-nél (6 mérföld) többet haladott 50 km/h sebességnél, adjon hozzá 0,3 bar (30 kPa) értéket a címkén feltüntetett értékekhez.
WARNI NG
Az alacsony gumiabroncsnyomás növeli az üzemanyag-fogyasztást. A nem megfelelő gumiabroncsnyomás a gumiabroncsok idő előtti kopását okozza, és káros hatással van a jármű útmegtartására - balesetveszély!
Kopott vagy sérült gumiabroncsokkal történő
közlekedés csökkenti a jármű fékezési és úttartási teljesítményét. Javasoljuk, hogy rendszeresen ellenőrizze a gumiabroncsok (futófelület és oldalfalak) és a keréktárcsák állapotát, valamint a szelepek jelenlétét.Ha a kopásjelzők már nincsenek a futófelülettől mélyebben, a hornyok mélysége kevesebb, mint 1,6 mm; feltétlenül cserélje ki a gumiabroncsokat.A megadottól eltérő méretű kerekek és gumiabroncsok használata befolyásolhatja a gumiabroncsok élettartamát, a kerék forgását, a talajmagasságot, a sebességmérő leolvasását és káros hatással lehet az úttartásra.Különböző gumiabroncsok felszerelése az első és a hátsó tengelyre a VSC nem megfelelő működését okozhatja.A téli vagy nyári gumiabroncsok felszerelésénél mindig jelölje a tárolásra kerülő gumik forgásirányát. Tárolja őket hűvös, száraz helyen, a közvetlen napsugárzástól védetten.A téli vagy négy évszakos gumiabroncsokat azok oldalfalán ez a szimbólum azonosítja.
Lengéscsillapítók
A járművezetők számára nem könnyű felismerni a lengéscsillapítók kopását. Ennek ellenére a lengéscsillapítók nagy hatással vannak az úttartásra és a fékteljesítményre.Biztonsága és vezetési kényelme érdekében fontos, hogy ezeket rendszeresen ellenőrizze bármely Toyotamárkakereskedő, hivatalos Toyota szerviz vagy megbízható szakműhely.
Időzítő és kiegészítő
készletek
Az időzítő és tartozék készletek használata a motor beindításától a kikapcsolásáig történik. Kopásuk az idő előrehaladtával normális.A hibás időzítés vagy kiegészítő készlet megrongálhatja a motort, és használhatatlanná teheti. Tartsa be az ajánlott cserefrekvenciát, a megtett távolság vagy az eltelt idő szerint, attól függően, hogy melyiket érik el előbb.

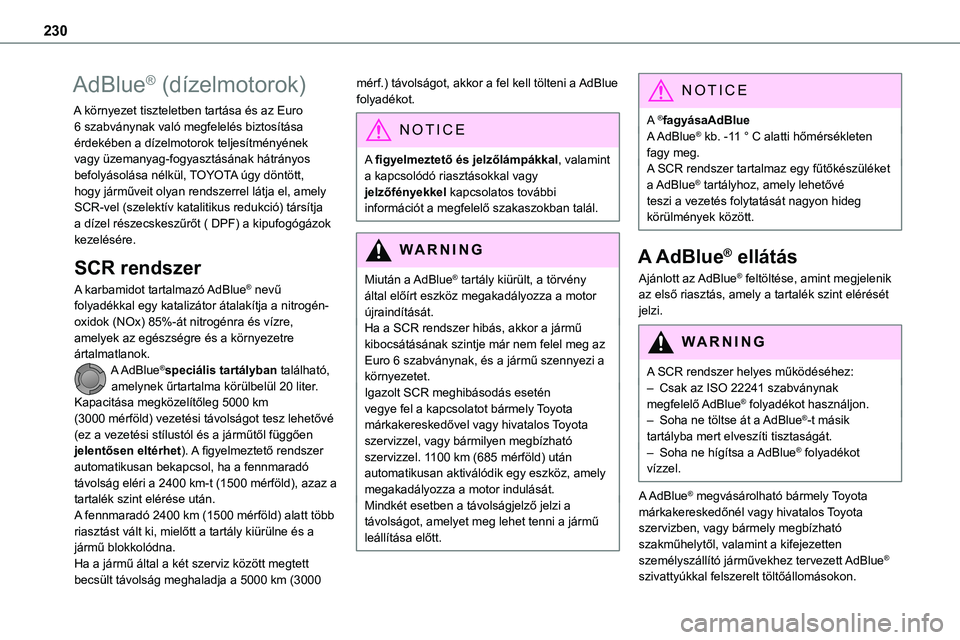

230
AdBlue® (dízelmotorok)
A környezet tiszteletben tartása és az Euro 6 szabványnak való megfelelés biztosítása érdekében a dízelmotorok teljesítményének vagy üzemanyag-fogyasztásának hátrányos befolyásolása nélkül, TOYOTA úgy döntött, hogy járműveit olyan rendszerrel látja el, amely SCR-vel (szelektív katalitikus redukció) társítja
a dízel részecskeszűrőt ( DPF) a kipufogógázok kezelésére.
SCR rendszer
A karbamidot tartalmazó AdBlue® nevű folyadékkal egy katalizátor átalakítja a nitrogén-oxidok (NOx) 85%-át nitrogénra és vízre, amelyek az egészségre és a környezetre ártalmatlanok.A AdBlue®speciális tartályban található, amelynek űrtartalma körülbelül 20 liter.Kapacitása megközelítőleg 5000 km (3000 mérföld) vezetési távolságot tesz lehetővé (ez a vezetési stílustól és a járműtől függően jelentősen eltérhet). A figyelmeztető rendszer automatikusan bekapcsol, ha a fennmaradó távolság eléri a 2400 km-t (1500 mérföld), azaz a tartalék szint elérése után.A fennmaradó 2400 km (1500 mérföld) alatt több riasztást vált ki, mielőtt a tartály kiürülne és a jármű blokkolódna.Ha a jármű által a két szerviz között megtett becsült távolság meghaladja a 5000 km (3000
mérf.) távolságot, akkor a fel kell tölteni a AdBlue folyadékot.
NOTIC E
A figyelmeztető és jelzőlámpákkal, valamint a kapcsolódó riasztásokkal vagy jelzőfényekkel kapcsolatos további információt a megfelelő szakaszokban talál.
WARNI NG
Miután a AdBlue® tartály kiürült, a törvény által előírt eszköz megakadályozza a motor újraindítását.Ha a SCR rendszer hibás, akkor a jármű kibocsátásának szintje már nem felel meg az Euro 6 szabványnak, és a jármű szennyezi a környezetet.Igazolt SCR meghibásodás esetén vegye fel a kapcsolatot bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel. 1100 km (685 mérföld) után automatikusan aktiválódik egy eszköz, amely megakadályozza a motor indulását.Mindkét esetben a távolságjelző jelzi a távolságot, amelyet meg lehet tenni a jármű leállítása előtt.
NOTIC E
A ®fagyásaAdBlueA AdBlue® kb. -11 ° C alatti hőmérsékleten fagy meg.A SCR rendszer tartalmaz egy fűtőkészüléket a AdBlue® tartályhoz, amely lehetővé teszi a vezetés folytatását nagyon hideg körülmények között.
A AdBlue® ellátás
Ajánlott az AdBlue® feltöltése, amint megjelenik az első riasztás, amely a tartalék szint elérését jelzi.
WARNI NG
A SCR rendszer helyes működéséhez:– Csak az ISO 22241 szabványnak megfelelő AdBlue® folyadékot használjon.– Soha ne töltse át a AdBlue®-t másik tartályba mert elveszíti tisztaságát.– Soha ne hígítsa a AdBlue® folyadékot vízzel.
A AdBlue® megvásárolható bármely Toyota márkakereskedőnél vagy hivatalos Toyota szervizben, vagy bármely megbízható szakműhelytől, valamint a kifejezetten személyszállító járművekhez tervezett AdBlue® szivattyúkkal felszerelt töltőállomásokon.

231
Gyakorlati információk
7
WARNI NG
Soha ne töltse fel gépkocsiját tehergépjárművek számára fenntartott AdBlue® adagolóból.
Tárolási ajánlások
AdBlue® körülbelül -11°C-on fagy és + 25°C felett
romlik. A tartályokat hűvös helyen, közvetlen napfénytől védve kell tárolni.Ilyen körülmények között a folyadék legalább egy évig eltartható.Ha a folyadék megfagyott, használható, miután teljesen felolvadt a környezeti levegőben.
WARNI NG
Soha ne tároljon AdBlue® tartályokat a járművében.
A felhasználással
kapcsolatos óvintézkedések
AdBlue® egy karbamid-alapú megoldás. Ez a folyadék nem gyúlékony, színtelen és (hűvös helyen tárolva) szagtalan.Bőrrel való érintkezés esetén az érintett területet
mossuk le szappannal és folyó vízzel. Ha szembe kerül, azonnal öblítse le a szemet nagy mennyiségű vízzel vagy szemmosó oldattal, legalább 15 percig. Forduljon orvoshoz, ha tartósan égő érzést vagy irritációt tapasztal.
Lenyelés esetén azonnal mossa ki a száját tiszta vízzel, és igyon sok vizet.Bizonyos körülmények között (például magas hőmérsékleten) az ammóniakibocsátás kockázata nem zárható ki: ne lélegezzük be a folyadékot. Az ammóniagőzök irritáló hatást gyakorolnak a nyálkahártyákra (szem, orr és torok).
WARNI NG
Az AdBlue®-t tárolja a gyermekektől elzárva, az eredeti tartályában.
Eljárás
A feltöltési eljárás megkezdése előtt ellenőrizze, hogy a jármű sík és vízszintes felületen áll-e.Téli körülmények között ügyeljen arra, hogy a jármű hőmérséklete -11°C felett legyen. Ellenkező esetben az AdBlue® megfagyhat, ezért nem tölthető a tartályába. Parkolja a járművet néhány órán keresztül egy melegebb helyen, hogy a feltöltés elvégezhető legyen.
WARNI NG
Soha ne töltse az AdBlue®-ot a dízelüzemanyag-tartályba.
WARNI NG
Ha az AdBlue® kifröccsen, vagy ha kiömlött anyag került a karosszérián, azonnal öblítse le hideg vízzel vagy törölje le nedves ruhával.Ha a folyadék kristályosodott, tisztítsa meg szivaccsal és forró vízzel.
WARNI NG
Fontos: abban az esetben, ha AdBlue hiánya miatti meghibásodás után feltöltés történik, alapvető fontosságú, hogy körülbelül 5 percet várjon a gyújtás bekapcsolása előtt, a vezető ajtaja kinyitása nélkül, a jármű kinyitása nélkül, a kulcs gyújtáskapcsolóba helyezése nélkül, vagy a „Smart Entry & Start” rendszer kulcsának utastérbe helyezése nélkül.Kapcsolja be a gyújtást, majd várjon 10 másodpercig, mielőtt elindítja a motort.
► Kapcsolja ki a gyújtást és vegye ki a kulcsot a kapcsolóból a motor kikapcsolásához.vagy► Smart Entry & Start esetén, nyomja meg a "START/STOP" gombot a motor kikapcsolásához.

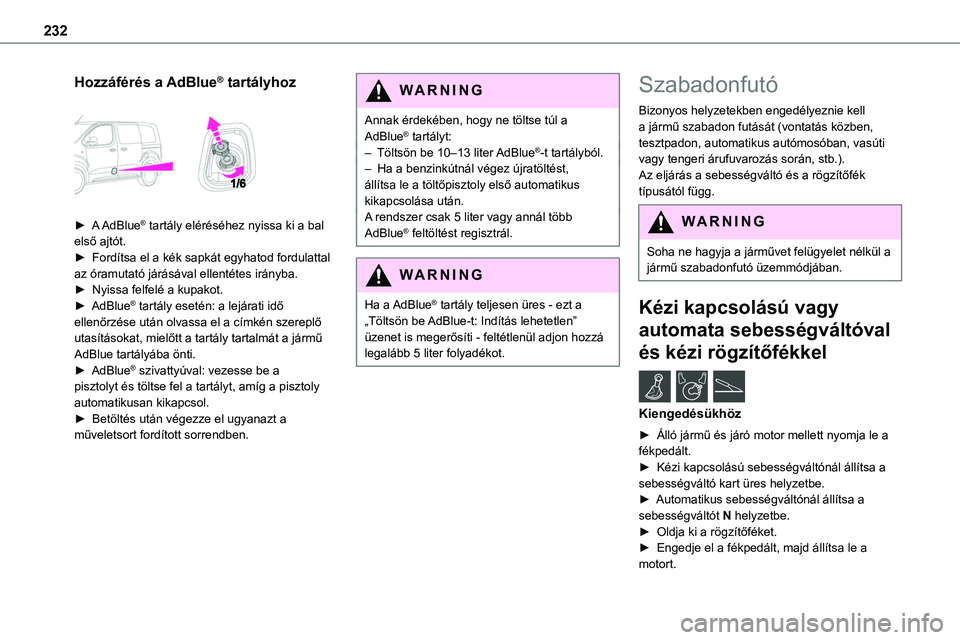

232
Hozzáférés a AdBlue® tartályhoz

► A AdBlue® tartály eléréséhez nyissa ki a bal első ajtót.► Fordítsa el a kék sapkát egyhatod fordulattal az óramutató járásával ellentétes irányba.► Nyissa felfelé a kupakot.► AdBlue® tartály esetén: a lejárati idő ellenőrzése után olvassa el a címkén szereplő utasításokat, mielőtt a tartály tartalmát a jármű AdBlue tartályába önti.► AdBlue® szivattyúval: vezesse be a pisztolyt és töltse fel a tartályt, amíg a pisztoly automatikusan kikapcsol.► Betöltés után végezze el ugyanazt a műveletsort fordított sorrendben.
WARNI NG
Annak érdekében, hogy ne töltse túl a AdBlue® tartályt:– Töltsön be 10–13 liter AdBlue®-t tartályból.– Ha a benzinkútnál végez újratöltést, állítsa le a töltőpisztoly első automatikus kikapcsolása után.A rendszer csak 5 liter vagy annál több
AdBlue® feltöltést regisztrál.
WARNI NG
Ha a AdBlue® tartály teljesen üres - ezt a „Töltsön be AdBlue-t: Indítás lehetetlen” üzenet is megerősíti - feltétlenül adjon hozzá legalább 5 liter folyadékot.
Szabadonfutó
Bizonyos helyzetekben engedélyeznie kell a jármű szabadon futását (vontatás közben, tesztpadon, automatikus autómosóban, vasúti vagy tengeri árufuvarozás során, stb.).Az eljárás a sebességváltó és a rögzítőfék típusától függ.
WARNI NG
Soha ne hagyja a járművet felügyelet nélkül a jármű szabadonfutó üzemmódjában.
Kézi kapcsolású vagy
automata sebességváltóval
és kézi rögzítőfékkel /
Kiengedésükhöz
► Álló jármű és járó motor mellett nyomja le a fékpedált.► Kézi kapcsolású sebességváltónál állítsa a sebességváltó kart üres helyzetbe.► Automatikus sebességváltónál állítsa a sebességváltót N helyzetbe.► Oldja ki a rögzítőféket.
► Engedje el a fékpedált, majd állítsa le a motort.
