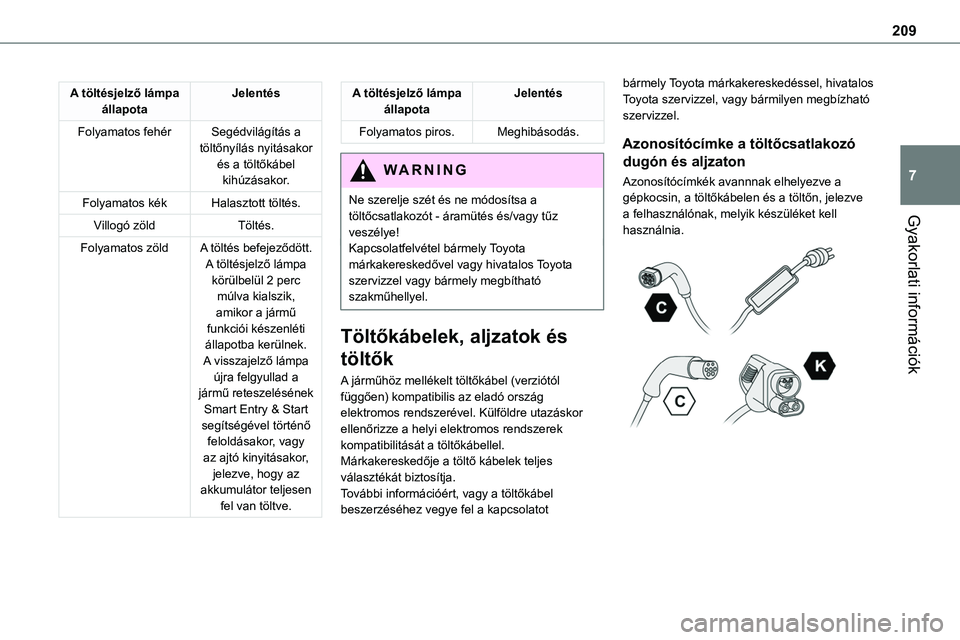

A töltésjelző lámpa állapotaJelentés
Folyamatos fehérSegédvilágítás a töltőnyílás nyitásakor és a töltőkábel kihúzásakor.
Folyamatos kékHalasztott töltés.
Villogó zöldTöltés.
Folyamatos zöldA töltés befejeződött.A töltésjelző lámpa körülbelül 2 perc múlva kialszik, amikor a jármű funkciói készenléti állapotba kerülnek.A visszajelző lámpa újra felgyullad a jármű reteszelésének Smart Entry & Start segítségével történő feloldásakor, vagy az ajtó kinyitásakor, jelezve, hogy az akkumulátor teljesen fel van töltve.
A töltésjelző lámpa állapotaJelentés
Folyamatos piros.Meghibásodás.
WARNI NG
Ne szerelje szét és ne módosítsa a töltőcsatlakozót - áramütés és/vagy tűz
veszélye!Kapcsolatfelvétel bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel vagy bármely megbítható szakműhellyel.
Töltőkábelek, aljzatok és
töltők
A járműhöz mellékelt töltőkábel (verziótól függően) kompatibilis az eladó ország elektromos rendszerével. Külföldre utazáskor ellenőrizze a helyi elektromos rendszerek kompatibilitását a töltőkábellel.Márkakereskedője a töltő kábelek teljes választékát biztosítja.További információért, vagy a töltőkábel beszerzéséhez vegye fel a kapcsolatot
bármely Toyota márkakereskedéssel, hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.
Azonosítócímke a töltőcsatlakozó
dugón és aljzaton
Azonosítócímkék avannnak elhelyezve a gépkocsin, a töltőkábelen és a töltőn, jelezve a felhasználónak, melyik készüléket kell
használnia.

210

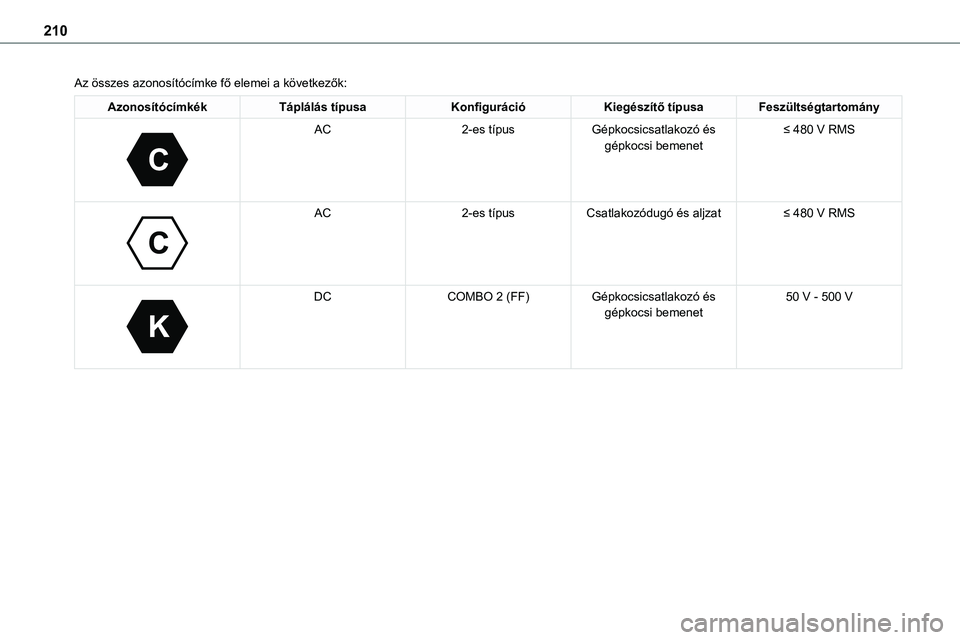

Az összes azonosítócímke fő elemei a következők:
AzonosítócímkékTáplálás típusaKonfigurációKiegészítő típusaFeszültségtartomány
C

AC2-es típusGépkocsicsatlakozó és gépkocsi bemenet≤ 480 V RMS

C

AC2-es típusCsatlakozódugó és aljzat≤ 480 V RMS

K

DCCOMBO 2 (FF)Gépkocsicsatlakozó és gépkocsi bemenet50 V - 500 V

2 11
Gyakorlati információk
7
Normál töltés, 2. mód
Háztartási aljzat(háztartási töltés - váltakozó áram (AC))

Mode 2 szabványos aljzattal: 10 A maximális töltőáram.

2. mód Green'Up aljzattal: 16 A maximális töltőáram.Az ilyen típusú aljzat telepítéséhez hívjon szakembert.
Speciális háztartási töltőkábel - 2. mód (AC)

Azonosítócímke C a töltőcsatlakozón (gépkocsioldal).
WARNI NG
Speciális háztartási töltőkábel (2. mód)Ne sértse meg a kábelt.Károsodás esetén ne használja és vegye fel a kapcsolatot bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.
Vezérlőegység (2. üzemmód)


POWERZöld: elektromos csatlakozás létrejött; a töltés megkezdődhet.CHARGEZölden villog: folyamatban van a töltés
vagy a hőmérséklet-előkondicionálás aktiválva.Folyamatos zöld: a töltés befejeződött.FAULT
Piros: hiba; a töltés nem megengedett, vagy azonnal le kell állítani. Ellenőrizze, hogy minden megfelelően van-e csatlakoztatva, és hogy az elektromos rendszer nem hibás-e.Ha a jelzőlámpa nem alszik ki, forduljon bármely Toyotamárkakereskedőhöz, hivatalos Toyota szervizhez vagy megbízható szervizhez.A töltőkábel háztartási aljzathoz való csatlakoztatásakor az összes jelzőlámpa röviden
felgyullad.Ha nem világít jelzőlámpa, ellenőrizze a hálózati aljzat megszakítóját:– Ha a megszakító kioldott, forduljon szakemberhez, hogy ellenőrizze az elektromos rendszer kompatibilitását, és/vagy hajtsa végre a szükséges javításokat.– Ha a megszakító nem oldott ki, hagyja abba a töltőkábel használatát, és lépjen kapcsolatba bármely Toyota márkakereskedővel, hivatalos Toyota szervizzel vagy bármely megbízható szervizzel.
Vezérlőegység címkéje - ajánlások
Használat előtt olvassa el a kézikönyvet.

212
1.A töltőkábel nem megfelelő használata tüzet, anyagi kárt és súlyos sérüléseket vagy halált okozhat áramütés következtében!
2.Mindig használjon megfelelően földelt
hálózati aljzatot, amelyet 30 mA életvédelmi relé véd.
3.Mindig olyan elektromos aljzatot használjon, amelyet az áramkör névleges áramértékének megfelelő megszakító véd.
4.A vezérlőegység súlya nem terhelheti az elektromos csatlakozóaljzatot, a csatlakozódugót és a kábeleket.
5.Soha ne használja ezt a töltőkábelt, ha hibás vagy bármilyen módon sérült.
6.Soha ne próbálja megjavítani vagy felnyitni ezt a töltőkábelt. Nem tartalmaz javítható alkatrészeket - cserélje ki a töltőkábelt, ha sérült.
7.Ezt a töltőkábelt soha ne merítse vízbe.
8.Soha ne használja ezt a töltőkábelt hosszabbító kábellel, többdugós csatlakozóaljzattal, átalakító adapterrel vagy sérült elektromos aljzaton.
9.A töltés leállításához ne húzza ki a dugót a falból.
10.Ha a töltőkábel vagy a fali aljzat érintésre forrónak érzi magát, azonnal hagyja abba a töltést a gépkocsinak a távirányító gombjával végrehajtott lezárásával, majd feloldásával.
11 .Ez a töltőkábel olyan alkatrészeket tartalmaz, amelyek képesek elektromos íveket vagy szikrákat okozni. Ne tegye ki éghető gőzöknek.
12.Ezt a töltőkábelt csak TOYOTA járművekkel szabad használni.
13.Soha ne csatlakoztassa a kábelt nedves kézzel a fali aljzatba (vagy ne húzza ki).
14.Ne erőltesse a csatlakozót, ha reteszelve van a járműben.
A vezérlőegység címkéje - a jelzőlámpák állapota
A visszajelző lámpa állapota
Ki

Be

Villog

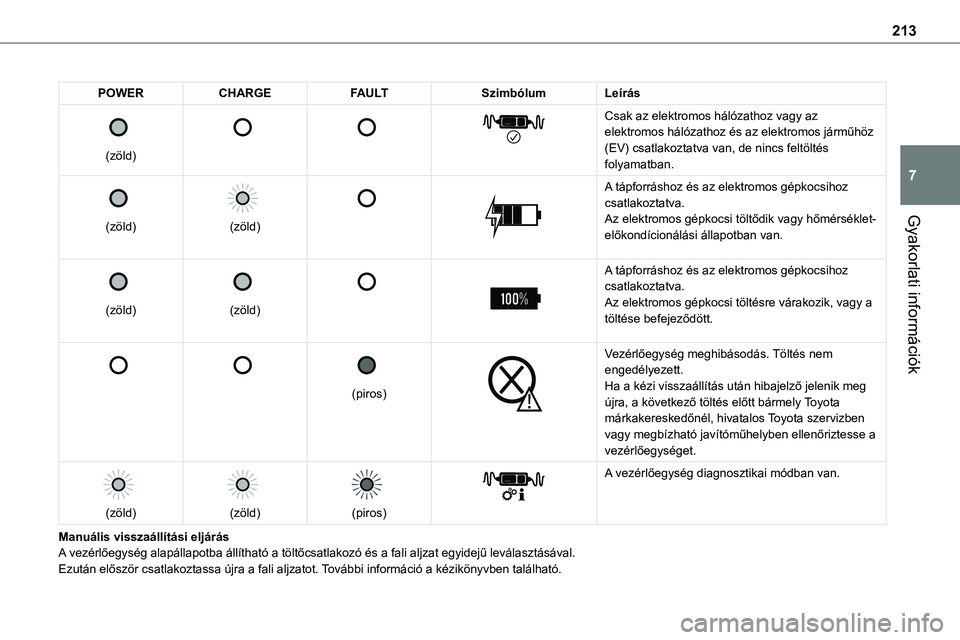

POWERCHARGEFAULTSzimbólumLeírás







Nincs csatlakoztatva a tápegységhez, vagy az áram nem elérhető az elektromos hálózatból.


(zöld)


(zöld)


(piros)


A vezérlőegység jelenleg öntesztet hajt végre.

213
Gyakorlati információk
7
POWERCHARGEFAULTSzimbólumLeírás

(zöld)






Csak az elektromos hálózathoz vagy az elektromos hálózathoz és az elektromos járműhöz (EV) csatlakoztatva van, de nincs feltöltés folyamatban.

(zöld)


(zöld)




A tápforráshoz és az elektromos gépkocsihoz csatlakoztatva.Az elektromos gépkocsi töltődik vagy hőmérséklet-előkondícionálási állapotban van.


(zöld)


(zöld)




A tápforráshoz és az elektromos gépkocsihoz csatlakoztatva.Az elektromos gépkocsi töltésre várakozik, vagy a töltése befejeződött.






(piros)


Vezérlőegység meghibásodás. Töltés nem engedélyezett.Ha a kézi visszaállítás után hibajelző jelenik meg újra, a következő töltés előtt bármely Toyota márkakereskedőnél, hivatalos Toyota szervizben vagy megbízható javítóműhelyben ellenőriztesse a vezérlőegységet.

(zöld)


(zöld)


(piros)


A vezérlőegység diagnosztikai módban van.
Manuális visszaállítási eljárásA vezérlőegység alapállapotba állítható a töltőcsatlakozó és a fali aljzat egyidejű leválasztásával.Ezután először csatlakoztassa újra a fali aljzatot. További információ a kézikönyvben található.

214

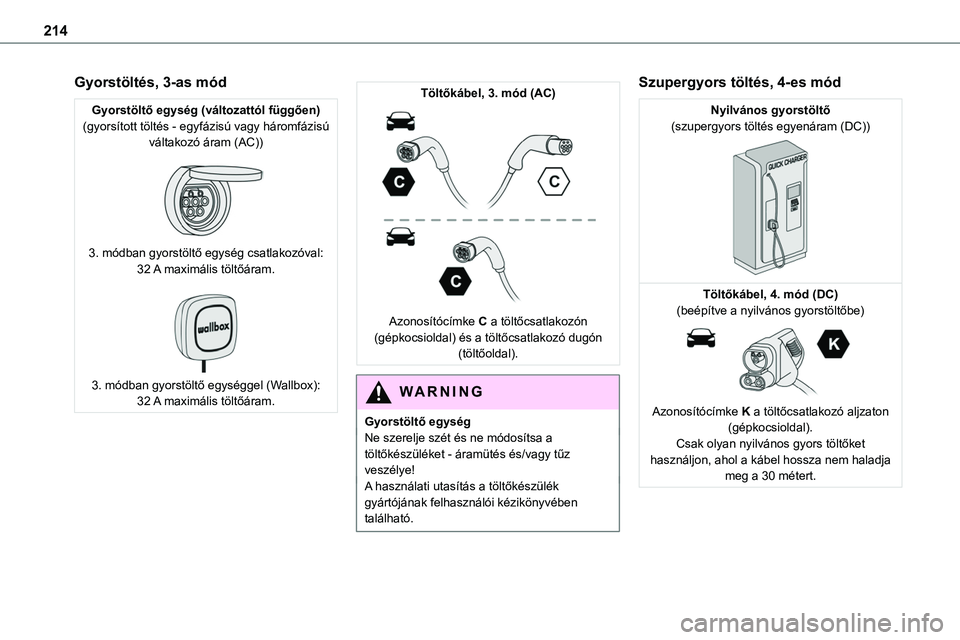

Gyorstöltés, 3-as mód
Gyorstöltő egység (változattól függően)(gyorsított töltés - egyfázisú vagy háromfázisú váltakozó áram (AC))

3. módban gyorstöltő egység csatlakozóval: 32 A maximális töltőáram.

3. módban gyorstöltő egységgel (Wallbox): 32 A maximális töltőáram.
Töltőkábel, 3. mód (AC)

Azonosítócímke C a töltőcsatlakozón (gépkocsioldal) és a töltőcsatlakozó dugón (töltőoldal).
WARNI NG
Gyorstöltő egységNe szerelje szét és ne módosítsa a töltőkészüléket - áramütés és/vagy tűz veszélye!A használati utasítás a töltőkészülék gyártójának felhasználói kézikönyvében található.
Szupergyors töltés, 4-es mód
Nyilvános gyorstöltő(szupergyors töltés egyenáram (DC))

Töltőkábel, 4. mód (DC)(beépítve a nyilvános gyorstöltőbe)

Azonosítócímke K a töltőcsatlakozó aljzaton (gépkocsioldal).Csak olyan nyilvános gyors töltőket használjon, ahol a kábel hossza nem haladja meg a 30 métert.

215
Gyakorlati információk
7
A meghajtóakkumulátor
töltése (Elektromos)
Az újratöltéshez csatlakoztassa a járművet egy elektromos áramforráshoz (háztartási vagy gyorsított töltés) vagy egy nyilvános gyorstöltőhöz (szupergyors töltés).Teljes feltöltéshez kövesse a kívánt töltési eljárást szüneteltetés nélkül, amíg az
automatikusan véget nem ér. A töltés lehet azonnali vagy halasztott (kivéve a gyors nyilvános töltőn, a 4. módot).A háztartási vagy gyorsított töltést bármikor leállíthatja a jármű reteszelésének feloldásával és a töltőcsatlakozó eltávolításával. A szupergyors töltéshez olvassa el a gyors nyilvános töltőn feltüntetett információkat.A műszerfal és az érintőképernyő töltéskijelzőivel kapcsolatos további információkért lásd a megfelelő szakaszt.
NOTIC E
A töltés előrehaladásának nyomon követése az MyToyota alkalmazás segítségével is lehetséges (hamarosan elérhető).A Távoli funkciók további információi a megfelelő szakaszban találhatók.
NOTIC E
Lounge üzemmódHa a jármű csatlakoztatva van, lehetséges a gyújtás bekapcsolása és bizonyos funkciók, például az audio- és telematikai rendszer, valamint a légkondicionáló rendszer használata több órán keresztül.
WARNI NG
Biztonsági okokból a motor nem indul el, ha a töltőkábel csatlakoztatva van a jármű csatlakozójába. A műszerfalon figyelmeztetés jelenik meg.
NOTIC E
A meghajtóakkumulátor hűtéseA motortérben a hűtőventilátor töltés közben bekapcsol, hogy lehűtse a fedélzeti töltőt és a meghajtó akkumulátort.
NOTIC E
1-12 hónapra leállított gépkocsiMerítse le a meghajtóakkumulátort 2 vagy 3 sávig a műszerfal töltöttségi szintjelzőjén.Ne csatlakoztassa a töltőkábelt.A járművet mindig -10 ° C és 30 ° C közötti hőmérsékleten parkolja le (a szélsőséges hőmérsékletű helyen történő parkolás
károsíthatja a meghajtóegységet).Válassza le a kábelt a kiegészítő akkumulátor (+) csatlakozójáról a motortérben.Csatlakoztasson egy 12 V-os akkumulátortöltőt kb. 3 havonta a kiegészítő akkumulátor (+) és (-) pólusaihoz a kiegészítő akkumulátor feltöltése és az üzemi feszültség fenntartása érdekében.
Óvintézkedések
Az elektromos járműveket a Nemzetközi Nem Ionizáló Sugárvédelmi Bizottság által kiadott, az elektromágneses mezőkre vonatkozó iránymutatások (ICNIRP - 1998 irányelvek) szerint fejlesztették ki.
Pacemakerek vagy azzal egyenértékű eszközök viselői
Az elektromos járműveket a Nemzetközi Nem Ionizáló Sugárvédelmi Bizottság által kiadott, az elektromágneses mezők maximális szintjére vonatkozó iránymutatások

216
(ICNIRP - 1998 irányelvek) szerint fejlesztették ki.
WARNI NG
Kétség eseténHázi vagy gyorsított töltés: ne maradjon még rövid ideig sem a jármű belsejében vagy közelében, illetve a töltőkábel vagy a töltőegység közelében.Szupergyors töltés: Ne használja önállóan a rendszert, és kerülje a nyilvános gyorstöltési pontok megközelítését. Hagyja el a területet, és kérjen meg egy harmadik felet, hogy töltse fel a járművet.
Háztartási vagy gyorsított töltéshez
WARNI NG
Töltés előttA kontextustól függően:► Szakszerűen ellenőrizze, hogy a használandó elektromos rendszer megfelel-e a vonatkozó szabványoknak és kompatibilis-e a járművel.► Villanyszerelő szakemberrel szereltessen fel egy erre a célra szánt háztartási
csatlakozóaljzatot vagy gyorsítöltő egységet (Wallbox), amely kompatibilis a járművel.
Lehetőleg a tartozékként rendelkezésre álló töltő kábelt használja.További információkért vegye fel a kapcsolatot bármely Toyota márkakereskedéssel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.
WARNI NG
(Töltés közben)Amíg a töltés folyamatban van, a jármű reteszelésének oldása leállítja a töltést.Ha az egyik nyíláson (ajtó vagy csomagtartó) vagy a töltőcsatlakozódugón sem hajtanak végre semmilyen műveletet, a jármű 30 másodperc után újra reteszelődik, és a töltés automatikusan folytatódik.Soha ne dolgozzon a motorháztető alatt:– Egyes területek nagyon forrók maradnak, még a töltés véget érése után egy órával is - égési sérülés kockázata!– A ventilátor bármikor elindulhat - vágási sérülés vagy fojtás kockázata!
W ARNI NG
Töltés utánEllenőrizze, hogy a töltőfedél zárva van.Ne hagyja a kábelt a háztartási hálózati csatlakozóaljzathoz csatlakoztatva - rövidzárlat vagy áramütést kockázata, ha vízzel érintkezik vagy belemerül!
A szupergyors töltéshez
NOTIC E
Töltés előttEllenőrizze, hogy a gyors nyilvános töltőállomás és annak töltőkábele kompatibilis-e a járművel.Ha a külső hőmérséklet:
– 0°C, a töltési idő meghosszabbodhat.– -20°C, a töltés még mindig lehetséges, de a töltési idő még tovább hosszabbodhat (először az akkumulátort kell felmelegíteni).
WARNI NG
Töltés utánEllenőrizze, hogy a töltőfedél zárva van.
kapcsolat
► Töltés előtt ellenőrizze, hogy a hajtásválasztó P üzemmódban van-e, ellenkező esetben a töltés nem lehetséges.► Nyissa ki a töltőfedelet a nyomógomb megnyomásával, és ellenőrizze, hogy nincs-e idegen test a töltőcsatlakozón.
