2022 TOYOTA PROACE Návod na použití (in Czech)

9
Ekologické ježdění
Optimalizace dojezdové vzdálenosti (elektrický pohon)
Elektrická spotřeba vozidla z velké míry závisí na trase, rychlosti vozidla a stylu jízdy.Zkuste se držet v zóně „ECO“ na ukazateli výkonu, a to plynulou jízdou a stálou rychlostí.Předvídejte nutnost zpomalit a plynule brzděte, kdykoli je to možné pomocí motorového brzdění s funkcí regenerativního brzdění, které přepne
ukazatel výkonu do zóny „CHARGE“.K odmlžení prostoru pro cestující používejte spíše klimatizaci než topení.

10
Přístrojová deska
Tachometr

Analogový tachometr (km/h nebo mph)
Ukazatele a displeje

S LCD textovým nebo maticovým displejem

1.Palivoměr
2.Měrka teploty chladicí kapaliny motoru
S maticovým displejem (elektrický pohon)

1.Ukazatel spotřeby pro tepelný komfort
2.Ukazatel úrovně nabití
S LCD displejem


S LCD textovým displejem

S maticovým displejem

S maticovým displejem (elektrický pohon)

NOTIC E
Při cestě do zahraničí bude možná třeba změnit jednotky vzdálenosti: rychlost se musí zobrazovat v oficiálních jednotkách dané země (míle nebo kilometry za hodinu).
Jednotky lze změnit v nabídce konfigurace obrazovky, když vozidlo stojí.

11
Přístroje
1
1.Nastavení tempomatu nebo omezovače rychlostiZobrazení značek rychlostních limitů
2.Ukazatel řazení (nafta)Řazení s automatickou převodovkou (nafta) nebo pozicí volicí páky (elektrický)
3.Digitální tachometr (mph nebo km/h) s LCD přístrojovou deskou a LCD textovou přístrojovou deskou (nafta)Oblast displeje s maticovou přístrojovou deskou: upozornění nebo zprávy o stavu funkce, cestovní počítač, digitální tachometr (mph nebo km/h), stav toku napájení/nabití vozidla (elektrický pohon) atd.
4.Servisní ukazatel, pak záznamník celkové vzdálenosti (míle nebo km)Záznamník ujeté vzdálenosti (míle nebo km) (nafta)Zbývající dojezd / Vybraný jízdní režim (elektrický pohon)Oblast displeje s LCD textovou přístrojovou deskou: upozornění nebo zprávy o stavu funkce, cestovní počítač atd.
5.Ukazatel teploty chladicí kapaliny motoru
6.Ukazatel hladiny motorového oleje
7.Palivoměr
Ovládací tlačítka

S LCD displejem


S LCD textovým displejem

S maticovým displejem

S maticovým displejem (elektrický pohon)

A.Resetování servisního ukazateleDočasné připomenutí servisu
Připomenutí dojezdové vzdálenosti se systémem AdBlue®
V závislosti na verzi: přechod zpět o úroveň nahoru nebo zrušení aktuální operace
B.Stmívač obecného osvětleníV závislosti na verzi: procházení nabídky nebo seznamu nebo změna hodnoty
C.Resetování záznamníku ujeté vzdálenostiV závislosti na verzi: přechod do nabídky konfigurace (dlouhé stisknutí) a potvrzení volby (krátké stisknutí)
D.Připomenutí servisu nebo dojezdové vzdálenosti pomocí systému SCR a AdBlue®
Resetování vybrané funkce (ukazatel servisu nebo záznamník ujeté vzdálenosti)V závislosti na verzi: přechod do nabídky konfigurace (dlouhé stisknutí) a potvrzení volby (krátké stisknutí)
S dotykovou obrazovkou je také možné nastavit stmívač osvětlení.
Otáčkoměr

Otáčkoměr (× 1000 ot./min).
Ukazatel výkonu (elektrický
pohon)

Ukazatel výkonu CHARGE, ECO, POWER nebo NEUTRÁLNÍ.

12

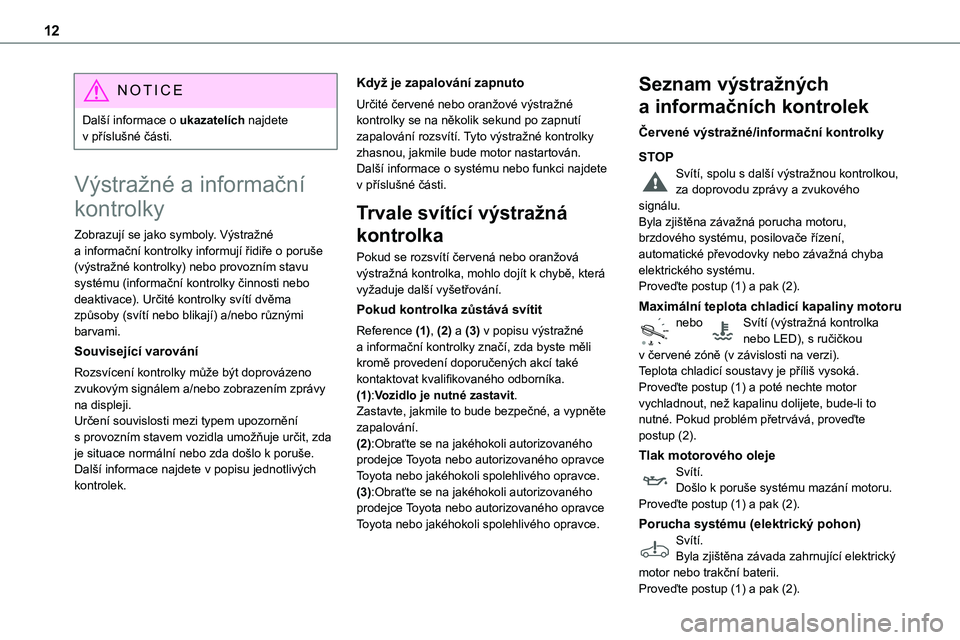

NOTIC E
Další informace o ukazatelích najdete v příslušné části.
Výstražné a informační
kontrolky
Zobrazují se jako symboly. Výstražné a informační kontrolky informují řidiře o poruše (výstražné kontrolky) nebo provozním stavu systému (informační kontrolky činnosti nebo deaktivace). Určité kontrolky svítí dvěma způsoby (svítí nebo blikají) a/nebo různými barvami.
Související varování
Rozsvícení kontrolky může být doprovázeno zvukovým signálem a/nebo zobrazením zprávy na displeji.Určení souvislosti mezi typem upozornění s provozním stavem vozidla umožňuje určit, zda je situace normální nebo zda došlo k poruše. Další informace najdete v popisu jednotlivých kontrolek.
Když je zapalování zapnuto
Určité červené nebo oranžové výstražné kontrolky se na několik sekund po zapnutí zapalování rozsvítí. Tyto výstražné kontrolky zhasnou, jakmile bude motor nastartován.Další informace o systému nebo funkci najdete v příslušné části.
Trvale svítící výstražná
kontrolka
Pokud se rozsvítí červená nebo oranžová výstražná kontrolka, mohlo dojít k chybě, která vyžaduje další vyšetřování.
Pokud kontrolka zůstává svítit
Reference (1), (2) a (3) v popisu výstražné a informační kontrolky značí, zda byste měli kromě provedení doporučených akcí také kontaktovat kvalifikovaného odborníka.(1):Vozidlo je nutné zastavit.Zastavte, jakmile to bude bezpečné, a vypněte zapalování.(2):Obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.(3):Obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
Seznam výstražných
a informačních kontrolek
Červené výstražné/informační kontrolky
STOPSvítí, spolu s další výstražnou kontrolkou, za doprovodu zprávy a zvukového signálu.Byla zjištěna závažná porucha motoru,
brzdového systému, posilovače řízení, automatické převodovky nebo závažná chyba elektrického systému.Proveďte postup (1) a pak (2).
Maximální teplota chladicí kapaliny motorunebo Svítí (výstražná kontrolka nebo LED), s ručičkou v červené zóně (v závislosti na verzi).Teplota chladicí soustavy je příliš vysoká.Proveďte postup (1) a poté nechte motor vychladnout, než kapalinu dolijete, bude-li to nutné. Pokud problém přetrvává, proveďte postup (2).
Tlak motorového olejeSvítí.Došlo k poruše systému mazání motoru.Proveďte postup (1) a pak (2).
Porucha systému (elektrický pohon)Svítí.Byla zjištěna závada zahrnující elektrický motor nebo trakční baterii.Proveďte postup (1) a pak (2).

13
Přístroje
1
Připojený kabel (elektrický pohon)Svítí, když je zapalování zapnuto.Nabíjecí kabel je připojen ke konektoru vozidla.Svítí při zapnutí zapalování, za doprovodu zprávy.Vozidlo nelze nastartovat, když je nabíjecí kabel připojen ke konektoru vozidla.Odpojte nabíjecí kabel a zavřete klapku.
Nabití baterieSvítí.Okruh nabíjení baterie vykazuje závadu (znečištěné nebo uvolněné kontakty, uvolněný nebo poškozený řemen alternátoru atd.).Očistěte a dotáhněte kontakty. Pokud výstražná kontrolka nezhasne po nastartování motoru, proveďte postup (2).
Bezpečnostní pásy nezapnuté/rozepnutéSvítí nebo bliká, za doprovodu zvukového signálu, který se zintenzivňuje.Bezpečnostní pás nebyl zapnut nebo je rozepnutý (v závislosti na verzi).
Dveře otevřenySvítí, za doprovodu zprávy s určením dveří.Zvukový signál doplňuje výstrahu, pokud je rychlost vyšší než 10 km/h.Dveře, kufr, dveře zavazadlového prostoru nebo přepážka dveří zavazadlového prostoru jsou stále otevřené (v závislosti na verzi).Zavřete dveře.
Pokud je vaše vozidlo vybaveno pravými výklopnými dveřmi, nebude jejich otevření signalizováno touto výstražnou kontrolkou.
Elektrická parkovací brzdaSvítí.Byla použita elektrická parkovací brzda.Bliká.Použití/uvolnění je chybné.Proveďte postup (1): parkování na rovině (na
rovném povrchu). S manuální převodovkou zařaďte převod.S automatickou převodovkou nebo volicí pákou vyberte režim P.Vypněte zapalování a proveďte postup (2).
Ruční parkovací brzdaSvítí.Parkovací brzda je zatažena nebo nebyla řádně uvolněna.
BrzděníSvítí.Hladina brzdové kapaliny výrazně klesla.Proveďte postup (1), poté doplňte brzdovou kapalinu, která splňuje doporučení výrobce. Pokud problém přetrvává, proveďte postup (2).Svítí.Systém distribuce síly elektronické brzdy (EBFD) je vadný.Proveďte postup (1) a pak (2).
Oranžové výstražné/informační kontrolky
ServisDočasně svítí, za doprovodu zobrazení zprávy.Byla detekována jedna nebo více menších závad, pro které neexistuje žádná konkrétní výstražná kontrolka.Určete příčinu závady pomocí zprávy zobrazené na přístrojové desce.
Některé závady můžete vyřešit sami, například výměnu baterie v dálkovém ovladači.V případě jakýchkoli jiných problémů, jako je například závada systému detekce podhuštění pneumatiky, proveďte postup (3).Svítí, za doprovodu zobrazení zprávy.Byla detekována jedna nebo více vážnějších závad, pro které neexistuje žádná konkrétní výstražná kontrolka.Určete příčinu závady pomocí zprávy zobrazené na přístrojové desce a poté proveďte postup (3).Svítí, za doprovodu zprávy „Parking brake fault“.Automatické uvolnění elektrické parkovací brzdy není k dispozici.Proveďte postup (2).Servisní výstražná kontrolka svítí a servisní klíč bliká a poté svítí.Byl překročen servisní interval.Co nejdříve nechejte vozidlo zkontrolovat v servisu.Pouze u naftových motorů.

14
Protiblokovací systém (ABS)Svítí.Protiblokovací systém vykazuje závadu.Je možné brzdit standardně.Jeďte opatrně střední rychlostí a poté proveďte postup (3).
AdBlue® (s Euro 6.3)Svítí zhruba 30 sekund po startu vozidla, za doprovodu zprávy informující
o zbývající dojezdové vzdálenosti.Dojezdová vzdálenost je 2400 až 800 km.Doplňte kapalinu AdBlue®.Svítí, při zapnutí zapalování, za doprovodu zvukového signálu a zprávy informující o zbývající dojezdové vzdálenosti.Dojezdová vzdálenost je 800 až 100 km.Neprodleně doplňte kapalinu AdBlue®, nebo proveďte postup (3).Bliká, za doprovodu zvukového signálu a zprávy informující o zbývající dojezdové vzdálenosti.Dojezdová vzdálenost je nižší než 100 km.Je nutné doplnit kapalinu AdBlue®, aby nedošlo k zamezení nastartování motoru, nebo provést postup (3).Bliká, za doprovodu zvukového signálu a zprávy informující o zamezení startování.Nádrž AdBlue® je prázdná: zákonem vyžadovaný systém imobilizéru vozidla brání nastartování motoru.Chcete-li motor restartovat, doplňte kapalinu AdBlue® nebo proveďte postup (2).
Je nezbytné do nádrže doplnit minimálně 5 litrů kapaliny AdBlue®.
SCR Systém řízení emisí (Diesel)Svítí při zapnutí zapalování, za doprovodu zvukového signálu a zprávy.Byla zjištěna porucha zahrnující systém řízení emisí SCR.Tato výstraha zmizí, jakmile se výfukové emise
vrátí na normální úroveň.Výstražná kontrolka AdBlue® při zapnutí zapalování bliká, svítí výstražné kontrolky servisu a diagnostiky motoru, za doprovodu zvukového signálu a zprávy informující o zbývající dojezdové vzdálenosti.V závislosti na zobrazené zprávě může být možné jet ještě 1100 km, než se spustí imobilizér motoru.Neprodleně proveďte postup (3), aby nedošlo k zamezení nastartování.Výstražná kontrolka AdBlue® při zapnutí zapalování bliká, svítí výstražné kontrolky servisu a diagnostiky motoru, za doprovodu zvukového signálu a zprávy informující o tom, že bylo zabráněno startu.Imobilizér motoru brání restartování motoru (nad povolený limit dojezdu po potvrzení poruchy systému řízení emisí).Chcete-li motor nastartovat, proveďte postup (2).
Systém vlastní diagnostiky motoruBliká.Systém řízení motoru vykazuje závadu.Hrozí riziko zničení katalyzátoru.Proveďte postup (2) bez chyb.Svítí.Systém řízení emisí vykazuje chybu.Tato výstražná kontrolka zhasne, jakmile bude motor nastartován.
Rychle proveďte postup (3).Svítí.Byla zjištěna méně závažná porucha motoru.Proveďte postup (3).Svítí.Byla zjištěna zásadní porucha motoru.Proveďte postup (1) a pak (2).
Deaktivace automatických funkcí (s elektrickou parkovací brzdou)Svítí.Funkce automatického použití (při vypnutém motoru) a automatického uvolnění (při zrychlení) byly deaktivovány.Pokud už není automatické použití/uvolnění možné:► Nastartujte motor.► Pomocí ovládací páky použijte parkovací brzdu.► Sundejte celou nohu z brzdového pedálu.► Držte ovládací páku stisknutou ve směru uvolnění asi 10 až 15 sekund.► Uvolněte ovládací páčku.

15
Přístroje
1
► Sešlápněte a podržte brzdový pedál.► Podržte ovládací páku ve směru použití na dobu 2 sekund.► Uvolněte ovládací páčku a brzdový pedál.
Porucha (s elektrickou parkovací brzdou)Svítí, za doprovodu zprávy „Parking brake fault“.Vozidlo nelze znehybnit, když motor běží.Pokud manuální akce a příkazy k uvolnění
nefungují, je ovládací páka elektrické parkovací brzdy vadná.Vždy je třeba používat automatické funkce, které se automaticky aktivují v případě poruchy ovládací páky.Proveďte postup (2).Svítí, za doprovodu zprávy „Parking brake fault“.Parkovací brzda je vadná: manuální a automatické funkce nemusí fungovat.Když vozidlo stojí, znehybněte je:► Zatáhněte a podržte ovládací páku asi na 7 až 15 sekund, dokud se na přístrojové desce nerozsvítí informační kontrolka.Pokud tento postup nefunguje, zabezpečte vozidlo:► Zaparkujte na rovné ploše.► S manuální převodovkou zařaďte převod.► S automatickou převodovkou nebo volicí pákou vyberte pozici P a umístěte dodaný klín k jednomu z kol.Poté proveďte postup (2).
BrzděníSvítí.Byla zjištěna drobná závada v brzdovém systému.Jeďte opatrně.Proveďte postup (3).
Výstraha před rizikem srážky/Active Safety BrakeBliká.
Systém se aktivuje a vozidlo krátce zbrzdí, aby se snížila rychlost nárazu do vozidla vepředu.Svítí, za doprovodu zprávy a zvukového signálu.Systém vykazuje chybu.Proveďte postup (3).Svítí, za doprovodu zobrazení zprávy.Systém se deaktivuje prostřednictvím nabídky konfigurace vozidla.Další informace najdete v části Řízení.
Dynamické řízení stability (DSC) a Regulace prokluzu (ASR)Bliká.Regulace DSC/ASR se aktivuje v případě ztráty přilnavosti nebo trajektorie.Svítí.Systém DSC/ASR vykazuje chybu.Proveďte postup (3).
Porucha nouzové brzdy (s elektrickou parkovací brzdou)Svítí, za doprovodu zprávy „Parking brake fault“.Nouzová brzda neposkytuje optimální výkon.Pokud nelze brzdu uvolnit automaticky, použijte manuální uvolnění nebo proveďte postup (3).
Asistent rozjezdu do kopceSvítí a zobrazí se zpráva „Anti
roll-back system fault“ (Porucha systému prevence valení zpět).Systém vykazuje chybu.Proveďte postup (3).
Dynamické řízení stability (DSC) a Regulace prokluzu (ASR)Svítí.Systém byl deaktivován.Stisknutím tlačítka jej můžete znovu aktivovat.Systém DSC/ASR se aktivuje automaticky po nastartování vozidla a od rychlosti asi 50 km/h.
PodhuštěníSvítí, za doprovodu zvukového signálu a zprávy.Tlak v jednom nebo více kolech je příliš nízký.Co nejdříve zkontrolujte tlak v pneumatikách.Po úpravě tlaku znovu inicializujte detekční systém.Výstražná kontrolka podhuštění bliká, pak svítí a pak se rozsvítí výstražná kontrolka servisu.Systém monitorování tlaku v pneumatikách je vadný.

16
Detekce podhuštění již není monitorována.Co nejdříve zkontrolujte tlak v pneumatikách a proveďte postup (3).
Předehřátí motoru (nafta)Dočasně svítí(maximálně asi 30 sekund při velmi nepříznivém počasí).Při zapnutí zapalování, pokud je to nezbytné kvůli počasí a teplotě motoru.
Před startováním počkejte, než výstražná kontrolka zhasne.Když výstražná kontrolka zhasne, okamžitě se nastartuje, pokud sešlápnete a podržíte:– spojkový pedál u manuální převodovky,– brzdový pedál u automatické převodovky.Pokud se motor nenastartujte, zadejte požadavek na start motoru znovu a držte nohu na pedálu.
Airbag spolujezdce vepředu (ZAP)Svítí.Airbag spolujezdce vepředu byl aktivován.Ovládání je v poloze „ON“.V takovém případě NEMONTUJTE dětskou sedačku „proti směru jízdy“ na přední sedadlo spolujezdce – hrozí riziko vážného zranění.
Airbag spolujezdce vepředu (VYP)Svítí.Airbag spolujezdce vepředu byl deaktivován.Ovládání je v poloze „OFF“.
Dětskou sedačku můžete nainstalovat „proti směru jízdy“, pokud airbagy vykazují závadu (výstražná kontrolka airbagu svítí).
AirbagySvítí.Jeden z airbagů nebo pyrotechnických předpínačů bezpečnostních pásů je vadný.Proveďte postup (3).
Nízká hladina paliva
nebo Svítí (výstražná kontrolka nebo LED) a ručička v červené zóně (v závislosti na verzi), za doprovodu zvukového signálu a zprávy.Zvukový signál a zpráva se bude opakovat se zvyšující se frekvencí, když se bude hladina paliva blížit nule.Když se rozsvítí poprvé, zbývá v nádrži méně než 8 litrů paliva.Neprodleně dotankujte, abyste předešli tomu, že vám palivo dojde.Nikdy nejezděte do úplného vyježdění nádrže. Mohlo by dojít k poškození systému řízení emisí a vstřikování.
Nízká úroveň nabití trakční baterie (elektrický pohon)
0 %
100
Svítí LED kontrolka a ručička v červené zóně, za doprovodu zvukového signálu a zprávy.Úroveň nabití trakční baterie je nízká.Zjistěte, jaká je zbývající dojezdová vzdálenost.Co nejdříve vozidlo dobijte.
Pomalý režim s omezenou dojezdovou vzdáleností (elektrický pohon)Svítí.Úroveň nabití trakční baterie je kritická.Výkon motoru se postupně snižuje.Je třeba vozidlo dobít.Pokud výstražná kontrolka zůstává svítit, proveďte postup (2).
Klakson pro chodce (elektrický pohon)
Svítí.Byla zjištěna chyba klaksonu.Proveďte postup (3).
Přítomnost vody v naftovém filtruSvítí (s LCD přístrojovou deskou).Naftový filtr obsahuje vodu.Riziko poškození vstřikovacího systému : Neprodleně proveďte postup (2).
Filtr pevných částic (nafta)Svítí, za doprovodu zvukového signálu a zprávy o riziku ucpání filtru pevných částic.Filtr pevných částic se začíná saturovat.Jakmile to provoz dovolí, regenerujte filtr jízdou při rychlosti minimálně 60 km/h, dokud výstražná kontrolka nezhasne.Svítí, za doprovodu zvukového signálu a zprávy o příliš nízké hladině aditiva ve filtru pevných částic.Bylo dosaženo minimální hladiny v nádržce na aditivum.Co nejdříve kapalinu doplňte: proveďte postup (3).
