2022 TOYOTA HIGHLANDER Betriebsanleitungen (in German)

503
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■Anzeige für Feststellbremse (Warnsummer)*
*: Ein Summer ertönt, wenn das Fahrzeug mit einer Geschwindigkeit von ca. 5 km/h oder
mehr gefahren wird.
■Anzeige für aktivierte Bremsenarretierung
■Warnsummer
In einigen Fällen ist der Warnsummer mögli-
cherweise aufgrund einer lauten Umgebung oder des Audiosystems nicht zu hören.
■Beifahrer-Erkennungssensor, Beifah-
rersicherheitsgurt-Warnleuchte und
Warnsummer
●Wenn Gepäck auf den Beifahrersitz gelegt
wird, löst der Beifahrer-Erkennungssensor möglicherweise ein Blinken der Warn-
leuchte und Ertönen des Warnsummers
aus, obwohl sich niemand auf dem Sitz befindet.
●Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht und di e Warnleuchte funk-
tioniert nicht ordnungsgemäß.
■Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Die Störungsanzeigeleuchte leuchtet auf,
wenn der Kraftstofftank vollständig leer ist.
Wenn der Kraftstofftank leer ist, füllen Sie sofort Kraftstoff nach. Die Störungsanzeige-
leuchte erlischt nach einigen Fahrten wieder.
Falls die Störungsanz eigeleuchte nicht
erlischt, wenden Sie sich so bald wie möglich
an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
■Warnleuchte für elektrisches Servo- lenksystem (Warnsummer)
Wenn die 12-Volt-Batterieladung nicht mehr
ausreichend ist oder die Spannung vorüber-
gehend abfällt, kann die Warnleuchte für das elektrische Servolenksy stem aufleuchten und
der Warnsummer ertönen.
■Wenn die Reifendruck-Warnleuchte auf-
leuchtet
Kontrollieren Sie die Reifen, um zu prüfen, ob ein Reifen beschädigt ist.
Wenn ein Reifen beschädigt ist: S.509
Wenn keiner der Reifen beschädigt ist:
Schalten Sie die Starttaste aus und dann auf
ON. Prüfen Sie, ob die Reifendruck-Warn- leuchte aufleuchtet oder blinkt.
Wenn die Reifendruck-Warnleuchte 1
Minute lang blinkt und dann eingeschaltet
bleibt
Es liegt möglicherweise eine Funktionsstö- rung im Reifendruck-Warnsystem vor. Las-
sen Sie das Fahrzeug umgehend von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
WarnleuchteDetails/Maßnahmen
(Blinkt)
Möglicherweise ist die Feststellb remse nicht vollständig angezogen oder
gelöst
 Betätigen Sie den Schalter der Feststellbremse erneut.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht gelöst wurde.
Wenn die Leuchte nach dem vollständigen Lösen der Feststellbremse
erlischt, funktioniert das System ordnungsgemäß.
WarnleuchteDetails/Maßnahmen
(Blinkt)
Weist auf eine Funktionsstörung im Bremsenarretierungssystem hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

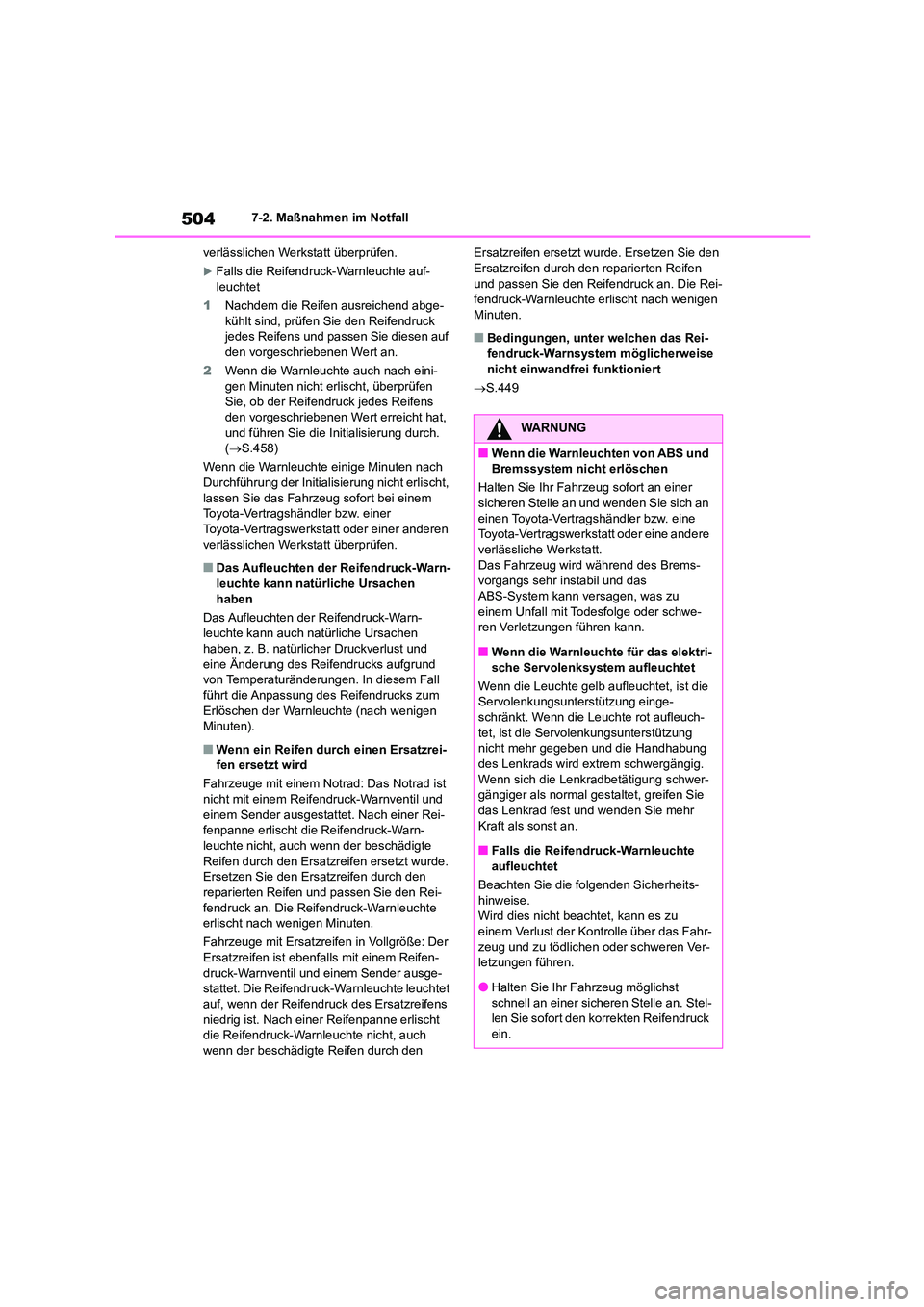

5047-2. Maßnahmen im Notfall
verlässlichen Werkstatt überprüfen.
Falls die Reifendruck-Warnleuchte auf- leuchtet
1 Nachdem die Reifen ausreichend abge-
kühlt sind, prüfen Sie den Reifendruck
jedes Reifens und passen Sie diesen auf den vorgeschriebenen Wert an.
2 Wenn die Warnleuchte auch nach eini-
gen Minuten nicht erlischt, überprüfen
Sie, ob der Reifendruck jedes Reifens den vorgeschriebenen Wert erreicht hat,
und führen Sie die Initialisierung durch.
( S.458)
Wenn die Warnleuchte einige Minuten nach
Durchführung der Initiali sierung nicht erlischt, lassen Sie das Fahrzeug sofort bei einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
■Das Aufleuchten der Reifendruck-Warn-
leuchte kann natürliche Ursachen
haben
Das Aufleuchten der Reifendruck-Warn- leuchte kann auch nat ürliche Ursachen
haben, z. B. natürlicher Druckverlust und
eine Änderung des Reifendrucks aufgrund von Temperaturänderungen. In diesem Fall
führt die Anpassung des Reifendrucks zum
Erlöschen der Warnleuchte (nach wenigen Minuten).
■Wenn ein Reifen durch einen Ersatzrei-
fen ersetzt wird
Fahrzeuge mit einem Notrad: Das Notrad ist
nicht mit einem Reifendruck-Warnventil und einem Sender ausgestattet. Nach einer Rei-
fenpanne erlischt die Reifendruck-Warn-
leuchte nicht, auch wenn der beschädigte Reifen durch den Ersatzreifen ersetzt wurde.
Ersetzen Sie den Ersatzreifen durch den
reparierten Reifen und passen Sie den Rei- fendruck an. Die Reifendruck-Warnleuchte
erlischt nach wenigen Minuten.
Fahrzeuge mit Ersatzreifen in Vollgröße: Der
Ersatzreifen ist ebenfalls mit einem Reifen- druck-Warnventil und einem Sender ausge-
stattet. Die Reifendruck-Warnleuchte leuchtet
auf, wenn der Reifendruck des Ersatzreifens niedrig ist. Nach einer Reifenpanne erlischt
die Reifendruck-Warnleuchte nicht, auch
wenn der beschädigte Reifen durch den
Ersatzreifen ersetzt wurde. Ersetzen Sie den Ersatzreifen durch den reparierten Reifen
und passen Sie den Reifendruck an. Die Rei-
fendruck-Warnleuchte erlischt nach wenigen Minuten.
■Bedingungen, unter welchen das Rei-
fendruck-Warnsystem möglicherweise
nicht einwandfrei funktioniert
 S.449
WARNUNG
■Wenn die Warnleuchten von ABS und Bremssystem nicht erlöschen
Halten Sie Ihr Fahrzeug sofort an einer
sicheren Stelle an und wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
Das Fahrzeug wird während des Brems- vorgangs sehr instabil und das
ABS-System kann versagen, was zu
einem Unfall mit Todesfolge oder schwe- ren Verletzungen führen kann.
■Wenn die Warnleuchte für das elektri-
sche Servolenksystem aufleuchtet
Wenn die Leuchte gelb aufleuchtet, ist die
Servolenkungsunterstützung einge- schränkt. Wenn die Leuchte rot aufleuch-
tet, ist die Servolenkungsunterstützung
nicht mehr gegeben und die Handhabung des Lenkrads wird extrem schwergängig.
Wenn sich die Lenkradbetätigung schwer-
gängiger als normal gestaltet, greifen Sie das Lenkrad fest und wenden Sie mehr
Kraft als sonst an.
■Falls die Reifendruck-Warnleuchte aufleuchtet
Beachten Sie die folgenden Sicherheits-
hinweise.
Wird dies nicht beachtet, kann es zu einem Verlust der Kontrolle über das Fahr-
zeug und zu tödlichen oder schweren Ver-
letzungen führen.
●Halten Sie Ihr Fahrzeug möglichst
schnell an einer sicheren Stelle an. Stel-
len Sie sofort den korrekten Reifendruck ein.

505
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
WARNUNG
●Fahrzeuge mit einem Notrad: Wenn die
Reifendruck-Warnleuchte auch nach
Anpassung des Reifendrucks wieder aufleuchtet, ist der Reifen wahrschein-
lich defekt. Prüfen Sie die Reifen. Wenn
ein Reifen defekt ist, ersetzen Sie ihn durch den Ersatzreifen und lassen Sie
den defekten Reifen vom nächstgelege-
nen Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt repa-
rieren.
●Vermeiden Sie plötzliche Lenkmanöver
und plötzliches Bremsen.
Wenn sich der Defekt der Fahrzeugrei- fen verschlimmert, könnten Sie die Kon-
trolle über das Lenkrad oder die
Bremsen verlieren.
■Wenn ein Reifen platzt oder ein plötz-
licher Luftverlust auftritt
Das Reifendruck-Warnsystem wird mögli-
cherweise nicht sofort aktiviert.
HINWEIS
■Um die ordnungsgemäße Funktion
des Reifendruck-Warnsystems zu gewährleisten
Montieren Sie keine Reifen mit unter-
schiedlichen Spezifik ationen oder von
unterschiedlichen Herstellern, da das Rei- fendruck-Warnsystem dann möglicher-
weise nicht ordnungsgemäß funktioniert.
Wenn eine Warnmeldung
angezeigt wird
Die Multi-Informationsanzeige
zeigt Warnhinweise zu System-
funktionsstörungen und nicht ord-
nungsgemäß ausgeführten
Prozessen an, und es werden Mel-
dungen angezeigt, die auf einen
Wartungsbedarf aufmerksam
machen. Wenn eine Meldung
angezeigt wird, muss die entspre-
chende Abhilfemaßnahme durch-
geführt werden.
Nehmen Sie zudem der Warn-
leuchte entsprechende Korrektur-
maßnahmen vor, wenn eine
Warnleuchte aufleuchtet oder
blinkt, während gleichzeitig eine
Warnmeldung angezeigt wird.
( S.496)
Wenn eine Warnmeldungen erneut
angezeigt wird, nachdem Sie
geeignete Maßnahmen ergriffen
haben, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder
eine andere verlässliche Werk-
statt.

5067-2. Maßnahmen im Notfall
Die Warnleuchten und Warnsummer werden in Abhängigkeit von dem Inhalt der
jeweiligen Meldung wie folgt aktiviert. Wenn Sie durch eine Meldung informiert wer-
den, dass eine Inspektion durch einen Händler erforderlich ist, lassen Sie das Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen verlässlichen Werkstatt überprüfen.
*: Ein Summer ertönt, wenn eine Warnmeldung zum ersten Mal auf der Multi-Informationsan-
zeige angezeigt wird.
■Warnmeldungen
Die unten erläuterten Warnmeldungen kön-
nen je nach Betriebsbedingungen und techni- schen Daten des Fahrzeugs von den
tatsächlichen Warnmeldungen abweichen.
■Warnsummer
In einigen Fällen ist der Warnsummer mögli-
cherweise aufgrund einer lauten Umgebung oder des Audiosystems nicht zu hören.
■Wenn “Motorölstand niedrig. Nachfül-
len oder wechseln.” angezeigt wird
Der Motorölstand ist niedrig. Überprüfen Sie
den Motorölstand und füllen Sie bei Bedarf Öl
nach.
Diese Meldung kann erscheinen, wenn das
Fahrzeug an einem Gefälle angehalten wird.
Fahren Sie das Fahrzeug auf eine ebene Flä- che und prüfen Sie, ob die Meldung ver-
schwindet.
■Wenn “Hybrid-System gestoppt.
Geringe Lenkkraft- unterstützung.” angezeigt wird
Diese Meldung wird angezeigt, wenn das
Hybridsystem während der Fahrt abgestellt
wurde.
Wenn sich die Lenkradbetätigung schwer- gängiger als normal gestaltet, greifen Sie das
Lenkrad fest und wenden Sie mehr Kraft als
Meldungen und Warnungen
WarnleuchteWarnsummer*Warnung
-Ertönt
 Weist auf eine kritische Situation hin, z. B. wenn
eine Funktionsstörung in einem für den Fahrbetrieb
relevanten System vorliegt oder darauf, dass
Gefahr besteht, falls die Abhilfemaßnahme nicht
durchgeführt wird
 Weist auf eine Situation hin, z. B. wenn die Mög-
lichkeit einer Beschädigung am Fahrzeug oder von
Gefahr besteht
Leuchtet auf oder
blinktErtönt
Weist auf eine kritische Situation hin, z. B. wenn mög-
licherweise eine Funktionsstörung in den auf der
Multi-Informationsanzeige angezeigten Systemen
vorliegt
-Kein Signalton
 Weist auf einen Zustand hin, z. B. eine Funktions-
störung von elektrischen Bauteilen oder deren
Zustand, oder auf einen Wartungsbedarf
 Weist auf eine Situation hin, z. B. wenn ein Vor-
gang nicht richtig durchgeführt wurde, oder zeigt
an, wie der Vorgang richtig durchgeführt wird

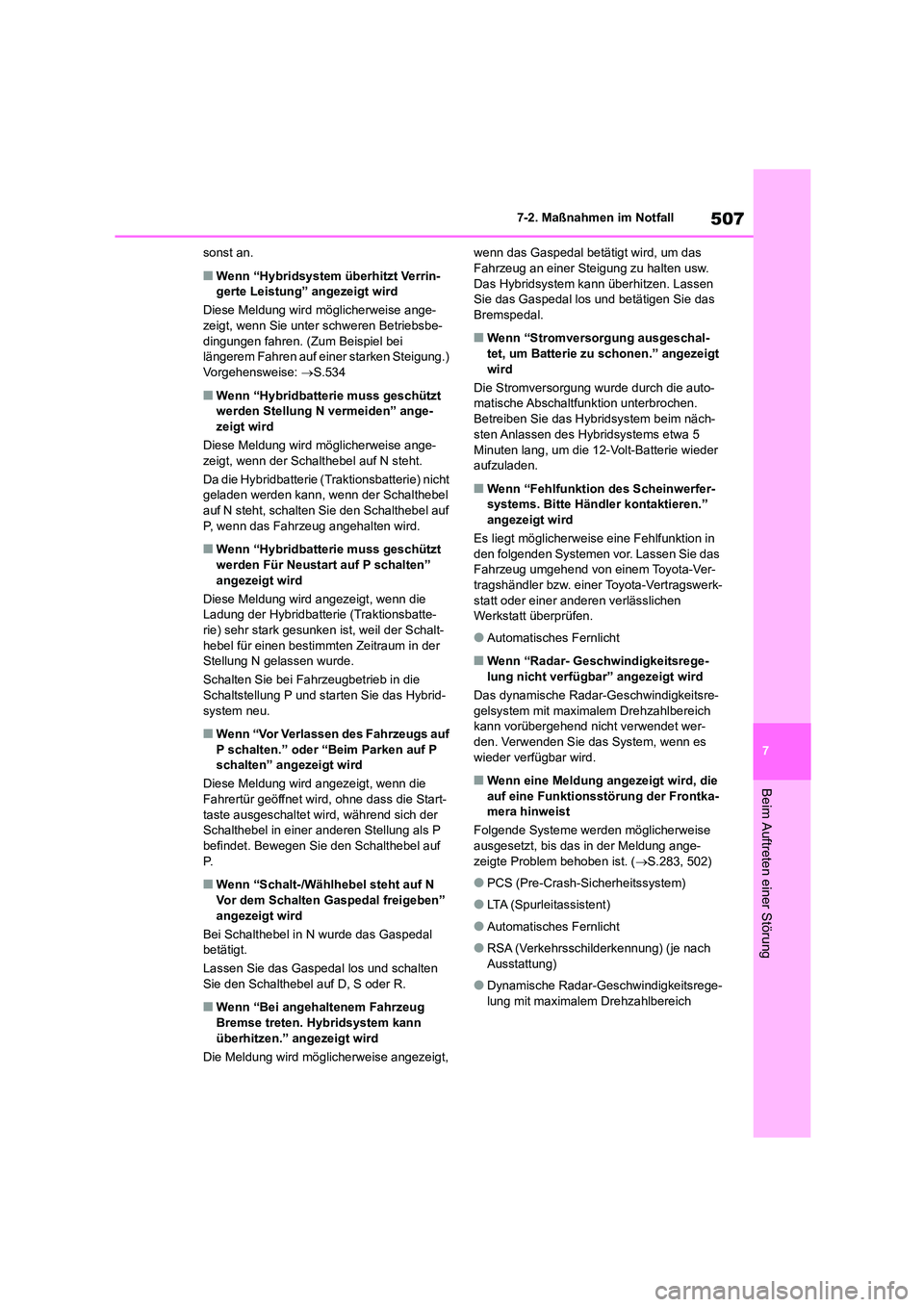

507
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
sonst an.
■Wenn “Hybridsystem überhitzt Verrin- gerte Leistung” angezeigt wird
Diese Meldung wird möglicherweise ange-
zeigt, wenn Sie unter schweren Betriebsbe-
dingungen fahren. (Zum Beispiel bei längerem Fahren auf einer starken Steigung.)
Vorgehensweise: S.534
■Wenn “Hybridbatterie muss geschützt
werden Stellung N vermeiden” ange-
zeigt wird
Diese Meldung wird möglicherweise ange- zeigt, wenn der Schalthebel auf N steht.
Da die Hybridbatterie (Traktionsbatterie) nicht
geladen werden kann, wenn der Schalthebel
auf N steht, schalten Sie den Schalthebel auf P, wenn das Fahrzeug angehalten wird.
■Wenn “Hybridbatterie muss geschützt
werden Für Neustart auf P schalten”
angezeigt wird
Diese Meldung wird angezeigt, wenn die Ladung der Hybridbatterie (Traktionsbatte-
rie) sehr stark gesunk en ist, weil der Schalt-
hebel für einen bestimmten Zeitraum in der Stellung N gelassen wurde.
Schalten Sie bei Fahrzeugbetrieb in die
Schaltstellung P und starten Sie das Hybrid-
system neu.
■Wenn “Vor Verlassen des Fahrzeugs auf P schalten.” oder “Beim Parken auf P
schalten” angezeigt wird
Diese Meldung wird angezeigt, wenn die
Fahrertür geöffnet wird, ohne dass die Start- taste ausgeschaltet wird, während sich der
Schalthebel in einer anderen Stellung als P
befindet. Bewegen Sie den Schalthebel auf P.
■Wenn “Schalt-/Wählhebel steht auf N
Vor dem Schalten Gaspedal freigeben”
angezeigt wird
Bei Schalthebel in N wurde das Gaspedal betätigt.
Lassen Sie das Gaspedal los und schalten
Sie den Schalthebel auf D, S oder R.
■Wenn “Bei angehaltenem Fahrzeug
Bremse treten. Hybridsystem kann überhitzen.” angezeigt wird
Die Meldung wird möglicherweise angezeigt,
wenn das Gaspedal betätigt wird, um das Fahrzeug an einer Steigung zu halten usw.
Das Hybridsystem kann überhitzen. Lassen
Sie das Gaspedal los und betätigen Sie das Bremspedal.
■Wenn “Stromversorgung ausgeschal-
tet, um Batterie zu schonen.” angezeigt
wird
Die Stromversorgung wurde durch die auto- matische Abschaltfunktion unterbrochen.
Betreiben Sie das Hybridsystem beim näch-
sten Anlassen des Hybridsystems etwa 5
Minuten lang, um die 12-Volt-Batterie wieder aufzuladen.
■Wenn “Fehlfunktion des Scheinwerfer-
systems. Bitte Händler kontaktieren.”
angezeigt wird
Es liegt möglicherweise eine Fehlfunktion in den folgenden Systemen vor. Lassen Sie das
Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk- statt oder einer anderen verlässlichen
Werkstatt überprüfen.
●Automatisches Fernlicht
■Wenn “Radar- Geschwindigkeitsrege-
lung nicht verfügbar” angezeigt wird
Das dynamische Radar-Geschwindigkeitsre-
gelsystem mit maximalem Drehzahlbereich kann vorübergehend nicht verwendet wer-
den. Verwenden Sie das System, wenn es
wieder verfügbar wird.
■Wenn eine Meldung angezeigt wird, die auf eine Funktionsstörung der Frontka-
mera hinweist
Folgende Systeme werden möglicherweise
ausgesetzt, bis das in der Meldung ange- zeigte Problem behoben ist. ( S.283, 502)
●PCS (Pre-Crash-Sicherheitssystem)
●LTA (Spurleitassistent)
●Automatisches Fernlicht
●RSA (Verkehrsschilderkennung) (je nach Ausstattung)
●Dynamische Radar-Ges chwindigkeitsrege- lung mit maximalem Drehzahlbereich

5087-2. Maßnahmen im Notfall
■Wenn eine Meldung angezeigt wird, die auf eine Funktionsstörung des Radar-
sensors hinweist
Folgende Systeme werden möglicherweise
ausgesetzt, bis das in der Meldung ange- zeigte Problem behoben ist. ( S.283, 502)
●PCS (Pre-Crash-Sicherheitssystem)
●LTA (Spurleitassistent)
●Dynamische Radar-Geschwindigkeitsrege-
lung mit maximalem Drehzahlbereich
■Wenn “AWD-System überhitzt Umschal-
tung auf 2WD-Modus” oder
“AWD-System überhitzt 2WD-Modus aktiviert” angezeigt wird
Diese Meldung wird möglicherweise ange-
zeigt, wenn das Fahrzeug unter extrem
hohen Lastbedingungen gefahren wird.
Fahren Sie das Fahrzeug mit geringer Geschwindigkeit und halten Sie das Fahr-
zeug an einer sicheren Stelle an. Lassen Sie
das Hybridsystem laufen, bis die Meldung verschwindet.
Wenn die Meldung nicht gelöscht wird, las-
sen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
■Wenn eine Meldung angezeigt wird, die
darauf hinweist, dass Sie Ihren Toyota-Händler aufsuchen müssen
Das auf der Multi-Informationsanzeige ange-
zeigte System oder Teil funktioniert nicht ord-
nungsgemäß. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt über- prüfen.
■Wenn eine Meldung angezeigt wird, die
darauf hinweist, dass Sie in der
Betriebsanleitung nachschlagen müs- sen
●Wenn eine der folgenden Meldungen auf der Multi-Informationsanzeige angezeigt
wird, liegt möglicher weise eine Funktions-
störung vor. Halten Sie das Fahrzeug sofort an und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
• “Geringe Bremskraft An sicherer Stelle anhalten Siehe Betriebsanleitung”
• “Öldruck niedrig An sicherer Stelle anhal-
ten Siehe Betriebsanleitung” • “Fehlfunktion des Ladesystems An siche-
rer Stelle anhalten Siehe Betriebsanlei-
tung” • “An sicherer Stelle anhalten. Siehe Hand-
buch.”
• “Auf P schalten. Siehe Betriebsanleitung.”
●Wenn eine der folgenden Meldungen auf
der Multi-Informationsanzeige angezeigt
wird, weist das Fahrzeug möglicherweise einen zu geringen Kraftstoffvorrat auf. Hal-
ten Sie das Fahrzeug an einer sicheren
Stelle an und tanken Sie Kraftstoff nach, wenn der Kraftstoffstand niedrig ist.
• “Hybridsystem ausgeschaltet”
• “Motor ausgeschaltet”
●Wenn eine der folgenden Meldungen auf
der Multi-Informationsanzeige angezeigt wird, liegt möglicher weise eine Funktions-
störung vor. Lassen Sie das Fahrzeug
umgehend von Ihrem Toyota-Händler überprüfen.
• “Fehlfunktion des Hybridsystems.”
• “Ottomotor überprüfen.” • “Störung im Hybrid-Batterie-System.”
• “Störung im Beschleunigungs-System.”
• “Fehlfunktion d. intelligenten Zugangs- und Startsystems. Siehe Be- triebsanleitung.”
●Wenn auf der Multi-Informationsanzeige eine der folgenden Meldungen erscheint,
befolgen Sie die Anweisungen.
• “Motorkühlmitteltemperatur hoch An siche- rer Stelle anhalten Siehe Betriebsanlei-
tung” ( S.534)
• “Abgasfilter voll.” ( S.367) • “Wartung erforderlich an Kühlteilen der
Traktionsbatterie, siehe Anleitung.”
( S.468)

509
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
 Stellen Sie das Fahrzeug an einer
sicheren Stelle auf einer harten, ebe-
nen Oberfläche ab.
 Ziehen Sie die Feststellbremse an.
 Schalten Sie den Schalthebel auf P.
 Stoppen Sie das Hybridsystem.
 Schalten Sie die Warnblinkanlage
ein. ( S.488)
 Für Fahrzeuge mit elektrischer Hec-
kklappe: Schalten Sie das elektri-
sche Heckklappensystem aus.
( S.552)

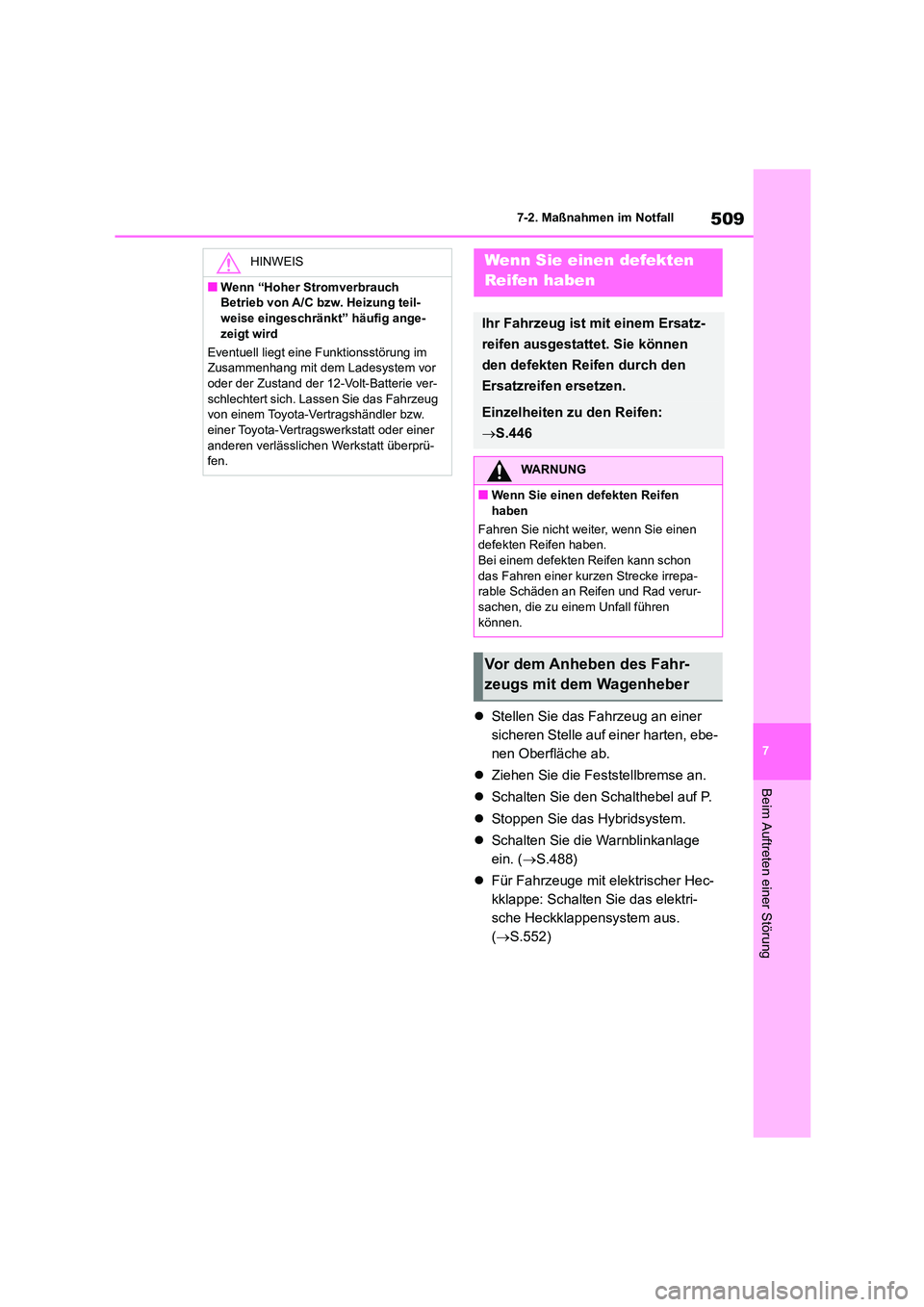

HINWEIS
■Wenn “Hoher Stromverbrauch
Betrieb von A/C bzw. Heizung teil-
weise eingeschränkt” häufig ange- zeigt wird
Eventuell liegt eine Funktionsstörung im
Zusammenhang mit dem Ladesystem vor
oder der Zustand der 12-Volt-Batterie ver- schlechtert sich. La ssen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprü-
fen.
Wenn Sie einen defekten
Reifen haben
Ihr Fahrzeug ist mit einem Ersatz-
reifen ausgestattet. Sie können
den defekten Reifen durch den
Ersatzreifen ersetzen.
Einzelheiten zu den Reifen:
 S.446
WARNUNG
■Wenn Sie einen defekten Reifen haben
Fahren Sie nicht weiter, wenn Sie einen
defekten Reifen haben.
Bei einem defekten Reifen kann schon das Fahren einer kurzen Strecke irrepa-
rable Schäden an Reifen und Rad verur-
sachen, die zu einem Unfall führen können.
Vor dem Anheben des Fahr-
zeugs mit dem Wagenheber

5107-2. Maßnahmen im Notfall

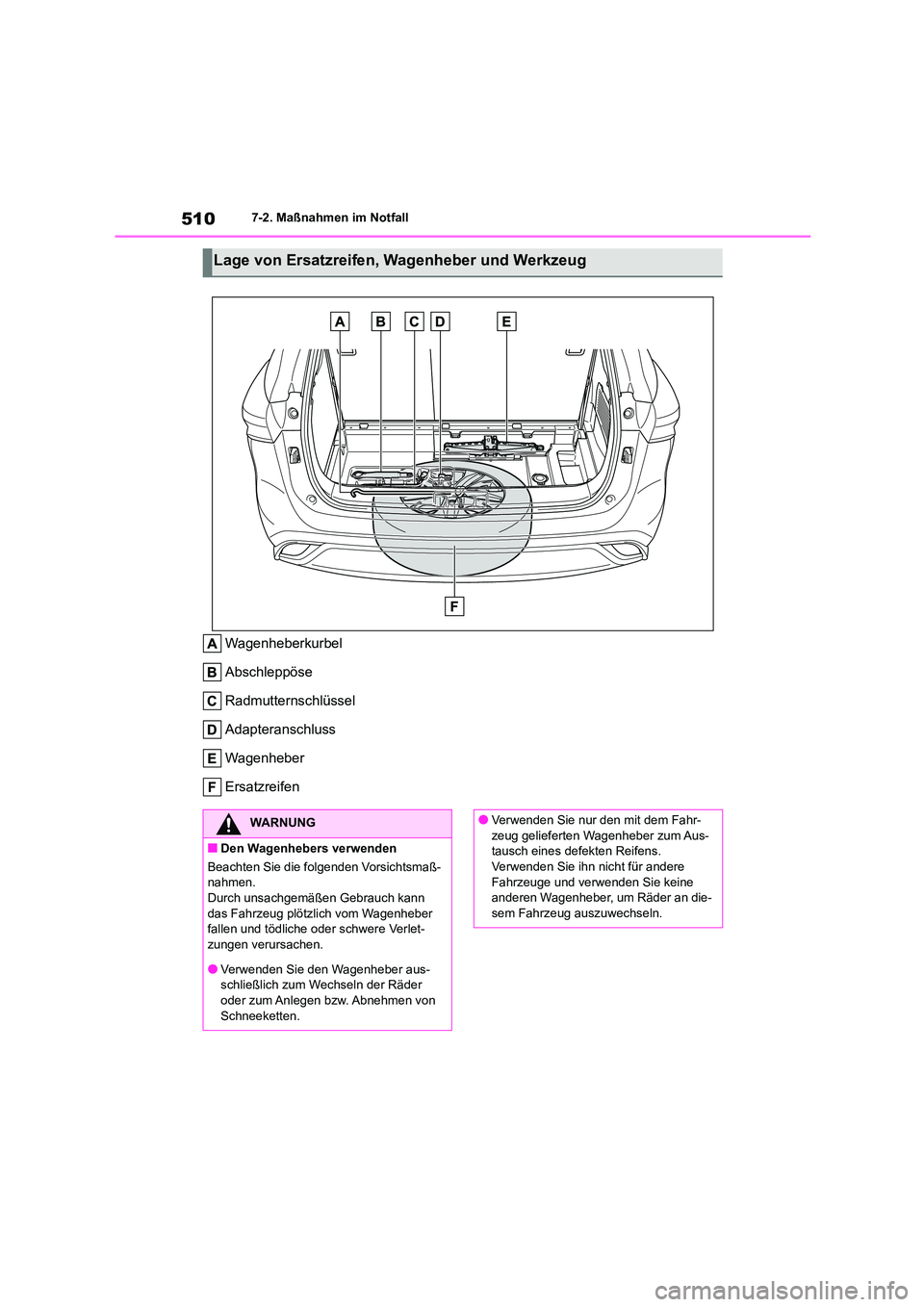

Wagenheberkurbel
Abschleppöse
Radmutternschlüssel
Adapteranschluss
Wagenheber
Ersatzreifen
Lage von Ersatzreifen, Wagenheber und Werkzeug
WARNUNG
■Den Wagenhebers verwenden
Beachten Sie die folgenden Vorsichtsmaß-
nahmen.
Durch unsachgemäßen Gebrauch kann das Fahrzeug plötzlich vom Wagenheber
fallen und tödliche oder schwere Verlet-
zungen verursachen.
●Verwenden Sie den Wagenheber aus-
schließlich zum Wechseln der Räder
oder zum Anlegen bzw. Abnehmen von Schneeketten.
●Verwenden Sie nur den mit dem Fahr-
zeug gelieferten Wagenheber zum Aus-
tausch eines defekten Reifens. Verwenden Sie ihn nicht für andere
Fahrzeuge und verwenden Sie keine
anderen Wagenheber, um Räder an die- sem Fahrzeug auszuwechseln.
