– När tillbehör som blockerar sikten
för kameran är monterade
– När linjerna kring parkeringsrutan
är blekta eller smutsiga vilket gör
dem otydliga
– Parkeringsrutans utseende
påverkas av skuggan av ett fordon
eller träd
Information om sensordetektering
→Sid. 264
Föremål som sensorn eventuellt inte
detekterar på rätt sätt
→Sid. 264
Situationer när sensorn eventuellt inte
fungerar på rätt sätt
→Sid. 264
Situationer när parkeringsassistansen
eventuellt inte aktiveras även om
ingen möjlighet för kollision föreligger
→Sid. 265
Slå på/stänga av Advanced Park
Tryck på huvudreglaget till Advanced
Park.
Om du trycker in reglaget medan
parkeringsassistansen är aktiv kan den
avbrytas.
Driftsförutsättningar för Advanced
Park
Assistansen börjar när samtliga följande
förutsättningar har uppfyllts.
• Bromspedalen är nedtrampad
• Bilen står helt stilla• Förarens säkerhetsbälte är fastspänt.
• Ratten vrids inte
• Gaspedalen inte är nedtrampad.
• Samtliga dörrar är stängda
• Ytterbackspeglarna är inte infällda
• Parkeringsbromsen inte är ansatt
• Den aktiva farthållaren med radar är
inte aktiv.
• ABS, VSC, TRAC, PCS och PKSB är inte
aktiva
• Bilen är inte på en brant sluttning
• VSC och TRAC är inte avstängda
Om assistansen inte kan startas ska
du läsa meddelandet som visas på
multimediadisplayen (→Sid. 316)
Advanced Park, manövreringsskärmar
Guidningsskärmar visas på
multimediadisplayen.
Guidningsskärm (När assistansen börjar)
AAvsedd parkeringsyta (blå)
BVisning av meddelande
CKnapp för ändring av typ av parkering
Om flera knappar visas skiljer sig
funktionerna enligt följande,
beroende på knappens tillstånd.
eller: Ändra till en annan
plats att parkera.
eller: Ändra till en annan
plats att parkera.
: Välj för att ändra till
fickparkering
: Ändra funktionen för vinkelrät
parkering (framåt/backa)
5.4 Använda förarstödssystemen
295
5
Körning

D“MODE”-knapp
Välj för att växla mellan
minnesfunktionen och funktionen för
vinkelrät parkering (framåt/backa)
och fickparkering. (→Sid. 307)
E“Start”-knapp
Välj för att starta parkeringshjälpen
FKnapp för ändring av riktning vid
vinkelrät parkering
Välj för att växla mellan funktionen
för parkering (framåt) och funktionen
för parkering (backa)
: Ändra funktionen för vinkelrät
parkering (framåt)
: Ändra funktionen för vinkelrät
parkering (backa)
GKnapp för anpassad inställning
Välj så att inställningsskärmen till
Advanced Park visas. (→Sid. 315)
HRegistreringsknapp
Välj för att börja registrera en
parkeringsplats.
IKnapp för start av
fjärrstyrningsfunktionen
Välj för att starta
parkeringsassistansen på
smarttelefonens display.
Guidningsskärm (vid backning)
AFunktionssymbol
Visas när Advanced Park är aktiverat.
BHjälplinjer (gul och röd)
Visar punkter från mitten på främre
eller bakre stötfångarens kant till
avsett stoppläge (gul)
*och cirka
0,3 m (röd) från bilen.
CFlytta symbolen för varning för
föremål
DDisplay för styrning av nödbromsning
“BRAKE!” visas.
EToyota parkeringssensor, display
→Sid. 262
*När stoppläget är minst 2,5 m döljs den
horisontella (gula) linjen.
Toyotas parkeringssensor,
snabbmeddelande
Oavsett om Toyota parkeringssensor är
inaktiverad eller aktiv (→Sid. 263), om ett
föremål detekteras av Toyota
parkeringssensor när Advanced Park är
aktivt visas snabbmeddelandet i Toyota
parkeringssensor automatiskt över
vägledningsdisplayen.
Bromsreglering när Advanced Park är
aktiv
Om systemet bedömer att risken för en
sammanstötning med ett detekterat
rörligt eller stillastående föremål är hög,
medan Advanced Park är aktivt, aktiveras
begränsningen av EV-systemets uteffekt
och bromskontroll.
Om bromsregleringen är aktiverad
avbryts Advanced Park och ett
meddelande visas på
informationsdisplayen.
Summerton
Beroende på ljud i omgivningen eller ljud
från andra system kan det vara svårt att
urskilja systemets summerton.
Om en svart skärm visas på
multimediadisplayen medan Advanced
Park är aktiv
Systemet påverkas av radiovågor, eller en
störning kan ha uppstått. Om en radio-
antenn är monterad nära en kamera ska den
flyttas till en plats som är så långt från
kamerorna som möjligt. Om en radioantenn
inte är installerad nära en kamera och
skärmen inte återgår till normalt skick efter
att startknappen har stängts av och
EV-systemet har startats igen ska du låta
5.4 Använda förarstödssystemen
296

en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning
kontrollera bilen.
Vinkelrät parkering med Advanced Park
(framåt/backa)
Funktionsbeskrivning
Funktionen för vinkelrät parkering
(framåt/backa) kan användas om den
avsedda parkeringsplatsen kan
detekteras när bilen har stannat nära och
vinkelrätt mot mitten på
parkeringsplatsen. Beroende på hur
parkeringsplatsen ser ut kan växelläget
ändras av assistanskontrollen om bilens
körriktning måste ändras.
Parkering med funktionen för vinkelrät
parkering (framåt/backa)
1. Stanna bilen i ett läge som är nära och
vinkelrätt mot mitten på den avsedda
parkeringsplatsen.
Om det finns linjer som avgränsar
parkeringen
ACirka 1 m*
BCirka 2,5 m*
CCirka 6 m eller mer*
DMinst cirka 5,5 m*
Systemet går att aktivera även om det
bara finns streck på ena sidan av den
tilltänkta parkeringsplatsen.
*Det här är ett referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.Om det finns ett parkerat fordon intill
ACirka 1 m*
BCirka 3 m eller mer*
CCirka 6 m eller mer*
DMinst cirka 5,5 m*
Systemet kan aktiveras även om det
finns ett fordon på bara ena sidan av
den tilltänkta parkeringsplatsen.
*Det här är ett referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.
2. Tryck på huvudreglaget till Advanced
Park och kontrollera att en möjlig
parkeringsplats visas på
informationsdisplayen.
• Om ett utrymme där din bil kan
parkeras har detekterats visas en
parkeringsruta att parkera i.
5.4 Använda förarstödssystemen
297
5
Körning

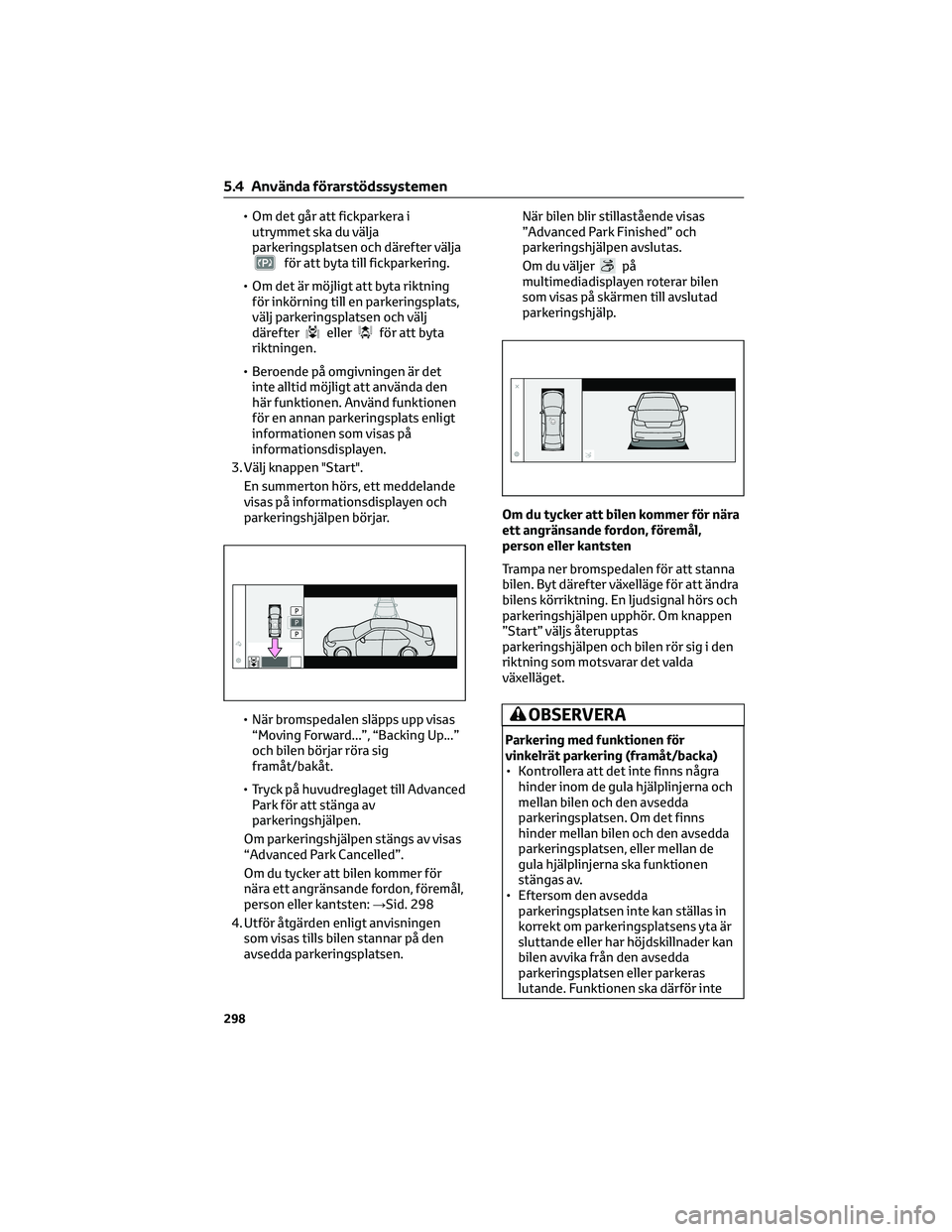

• Om det går att fickparkera i
utrymmet ska du välja
parkeringsplatsen och därefter välja
för att byta till fickparkering.
• Om det är möjligt att byta riktning
för inkörning till en parkeringsplats,
välj parkeringsplatsen och välj
därefter
ellerför att byta
riktningen.
• Beroende på omgivningen är det
inte alltid möjligt att använda den
här funktionen. Använd funktionen
för en annan parkeringsplats enligt
informationen som visas på
informationsdisplayen.
3. Välj knappen "Start".
En summerton hörs, ett meddelande
visas på informationsdisplayen och
parkeringshjälpen börjar.
• När bromspedalen släpps upp visas
“Moving Forward...”, “Backing Up...”
och bilen börjar röra sig
framåt/bakåt.
• Tryck på huvudreglaget till Advanced
Park för att stänga av
parkeringshjälpen.
Om parkeringshjälpen stängs av visas
“Advanced Park Cancelled”.
Om du tycker att bilen kommer för
nära ett angränsande fordon, föremål,
person eller kantsten:→Sid. 298
4. Utför åtgärden enligt anvisningen
som visas tills bilen stannar på den
avsedda parkeringsplatsen.När bilen blir stillastående visas
”Advanced Park Finished” och
parkeringshjälpen avslutas.
Om du väljer
på
multimediadisplayen roterar bilen
som visas på skärmen till avslutad
parkeringshjälp.
Om du tycker att bilen kommer för nära
ett angränsande fordon, föremål,
person eller kantsten
Trampa ner bromspedalen för att stanna
bilen. Byt därefter växelläge för att ändra
bilens körriktning. En ljudsignal hörs och
parkeringshjälpen upphör. Om knappen
”Start” väljs återupptas
parkeringshjälpen och bilen rör sig i den
riktning som motsvarar det valda
växelläget.
OBSERVERA
Parkering med funktionen för
vinkelrät parkering (framåt/backa)
• Kontrollera att det inte finns några
hinder inom de gula hjälplinjerna och
mellan bilen och den avsedda
parkeringsplatsen. Om det finns
hinder mellan bilen och den avsedda
parkeringsplatsen, eller mellan de
gula hjälplinjerna ska funktionen
stängas av.
• Eftersom den avsedda
parkeringsplatsen inte kan ställas in
korrekt om parkeringsplatsens yta är
sluttande eller har höjdskillnader kan
bilen avvika från den avsedda
parkeringsplatsen eller parkeras
lutande. Funktionen ska därför inte
5.4 Använda förarstödssystemen
298

OBSERVERA(Fortsättning)
användas för denna typ av
parkeringsplats.
• När du parkerar på en smal
parkeringsplats kan bilen komma för
nära en bil som är parkerad bredvid.
Trampa ner bromspedalen för att
stanna bilen om en sammanstötning
verkar sannolik.
• Om ett fordon som detekteras är
smalt eller parkerat tätt intill kanten
blir läget där parkeringshjälpen
parkerar bilen också tätt intill kanten.
Trampa på bromspedalen för att
stanna bilen om den verkar vara på
väg att köra in i något eller köra av
vägen. Tryck därefter på
huvudreglaget till Advanced Park för
att stänga av systemet.
Utkörning från vinkelrät parkering med
Advanced Park (framåt/backa)
Funktionsbeskrivning
Om systemet bedömer att det går att
köra ut kan funktionen för utkörning från
vinkelrät parkering (framåt/backa)
användas när du kör ut från en vinkelrät
parkering. Beroende på hur omgivningen
ser ut kan växelläget ändras av
assistanskontrollen om bilens körriktning
måste ändras.
Utkörning från vinkelrät parkering
(framåt/backa)
1. Med bromspedalen nedtrampad och i
växelläge P, tryck in reglaget till
Advanced Park och kontrollera att
skärmen för val av utkörningsriktning
visas på multimediadisplayen.2. Välj en pil på multimediadisplayen för
att välja den riktning du vill köra ut i.
Om du använder blinkers kan bara
utkörning åt vänster eller höger
väljas.
3. Trampa ned bromspedalen och välj
knappen "Start".
Om du tycker att bilen kommer för
nära ett angränsande fordon, föremål,
person eller kantsten:→Sid. 300
En summerton hörs, ett meddelande
visas på informationsdisplayen och
parkeringshjälpen börjar. Tryck på
huvudreglaget till Advanced Park för
att stänga av parkeringshjälpen. Om
parkeringshjälpen stängs av visas
“Advanced Park Cancelled”.
4. Utför åtgärderna enligt anvisningarna
som visas tills bilen är ett läge från
vilket du kan köra ut.
Om ratten inte används stannar bilen i
läget för utkörning. Assistansen kan
5.4 Använda förarstödssystemen
299
5
Körning

stängas av genom att gaspedalen eller
bromspedalen trampas ned. När bilen
når en position varifrån det går att
köra ut visas “You can exit by moving
the steering wheel”. Om ratten vrids
visas ”Advanced Park Finished” och
parkeringshjälpen avslutas. Håll i
ratten och kör framåt.
Om du tycker att bilen kommer för nära
ett angränsande fordon, föremål,
person eller kantsten
Trampa ner bromspedalen för att stanna
bilen. Byt därefter växelläge för att ändra
bilens körriktning.
En ljudsignal hörs och parkeringshjälpen
upphör. Om knappen ”Start” väljs
återupptas parkeringshjälpen och bilen
rör sig i den riktning som motsvarar det
valda växelläget.
Utkörning från vinkelrät parkering
(framåt/backa)
Använd inte funktionen för utkörning
(framåt/backa) i någon situation annat än
när du ska köra ut från fickparkering. Om
parkeringshjälpen startas oavsiktligt ska
du trampa ned bromspedalen och stanna
bilen. Tryck sedan på huvudreglaget till
Advanced Park för att stänga av
parkeringshjälpen.Situationer när funktionen för
utkörning från vinkelrät parkering
(framåt/backa) inte fungerar
Situationer när funktionen för utkörning
från vinkelrät parkering (framåt/backa)
inte fungerar.
• När ett fordon som väntar på att
parkera befinner sig i riktningen för
utkörning
• När en vägg, pelare eller människa
detekteras nära främre eller bakre
sensorn, eller hörnsensor
Fickparkering med Advanced Park
Funktionsbeskrivning
Funktionen för fickparkering kan
användas om den avsedda
parkeringsplatsen kan detekteras när
bilen har stannat nära och i linje med
parkeringsplatsens mittpunkt. Beroende
på hur parkeringsplatsen ser ut kan
växelläget ändras av assistanskontrollen
om bilens körriktning måste ändras.
5.4 Använda förarstödssystemen
300

Parkering med funktionen för
fickparkering
1. Stanna bilen i linje nära mitten på den
avsedda parkeringsplatsen.
Om det finns linjer som avgränsar
parkeringen
ACirka 1 m*
BCirka 5 till 6 m*
CMinst cirka 4,5 m*
DMinst cirka 8 m*
*
Det här är referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.Om det finns ett parkerat fordon intill
ACirka 1 m*
BCirka 7 m eller mer*
CCirka 4,5 m eller mer*
DMinst cirka 8 m*
*
Det här är referensmått för
detektering av parkeringsplats.
Beroende på omgivningen är
detektering inte alltid möjlig.
2. Tryck på huvudreglaget till Advanced
Park och kontrollera att en möjlig
parkeringsplats visas på
informationsdisplayen.
5.4 Använda förarstödssystemen
301
5
Körning

• Om ett utrymme där din bil kan
parkeras har detekterats visas en
parkeringsruta att parkera i.
• Om vinkelrät parkering
(framåt/backa) är möjlig i utrymmet,
välj parkeringsplatsen och välj
därefter
för att ändra till
funktionen för vinkelrät parkering
(framåt/backa).
• Beroende på omgivningen är det
inte alltid möjligt att använda den
här funktionen. Använd funktionen
för en annan parkeringsplats enligt
informationen som visas på
informationsdisplayen.
3. Välj knappen "Start".
En summerton hörs, ett meddelande
visas på informationsdisplayen och
parkeringshjälpen börjar.
• När bromspedalen släpps upp visas
“Moving Forward...” och bilen börjar
röra sig framåt.
• Tryck på huvudreglaget till Advanced
Park för att stänga av
parkeringshjälpen.
Om parkeringshjälpen stängs av visas
“Advanced Park Cancelled”.
Om du tycker att bilen kommer för
nära ett angränsande fordon, föremål,
person eller kantsten:→Sid. 302
4. Utför åtgärden enligt anvisningen
som visas tills bilen stannar på den
avsedda parkeringsplatsen.
När bilen blir stillastående visas
”Advanced Park Finished” och
parkeringshjälpen avslutas.Om du väljer
på
multimediadisplayen roterar bilen
som visas på skärmen till avslutad
parkeringshjälp.
Om du tycker att bilen kommer för nära
ett angränsande fordon, föremål,
person eller kantsten
Trampa ner bromspedalen för att stanna
bilen. Byt därefter växelläge för att ändra
bilens körriktning.
En ljudsignal hörs och parkeringshjälpen
upphör. Om knappen ”Start” väljs
återupptas parkeringshjälpen och bilen
rör sig i den riktning som motsvarar det
valda växelläget.
Om “No available parking space” visas
Även om bilen stannar parallellt med en
parkeringsplats detekteras eventuellt
inte en bil som är parkerad bredvid. Om
bilen i så fall flyttas till ett läge så att ett
parkerat fordon kan detekteras kan
parkeringshjälpen starta.
5.4 Använda förarstödssystemen
302
