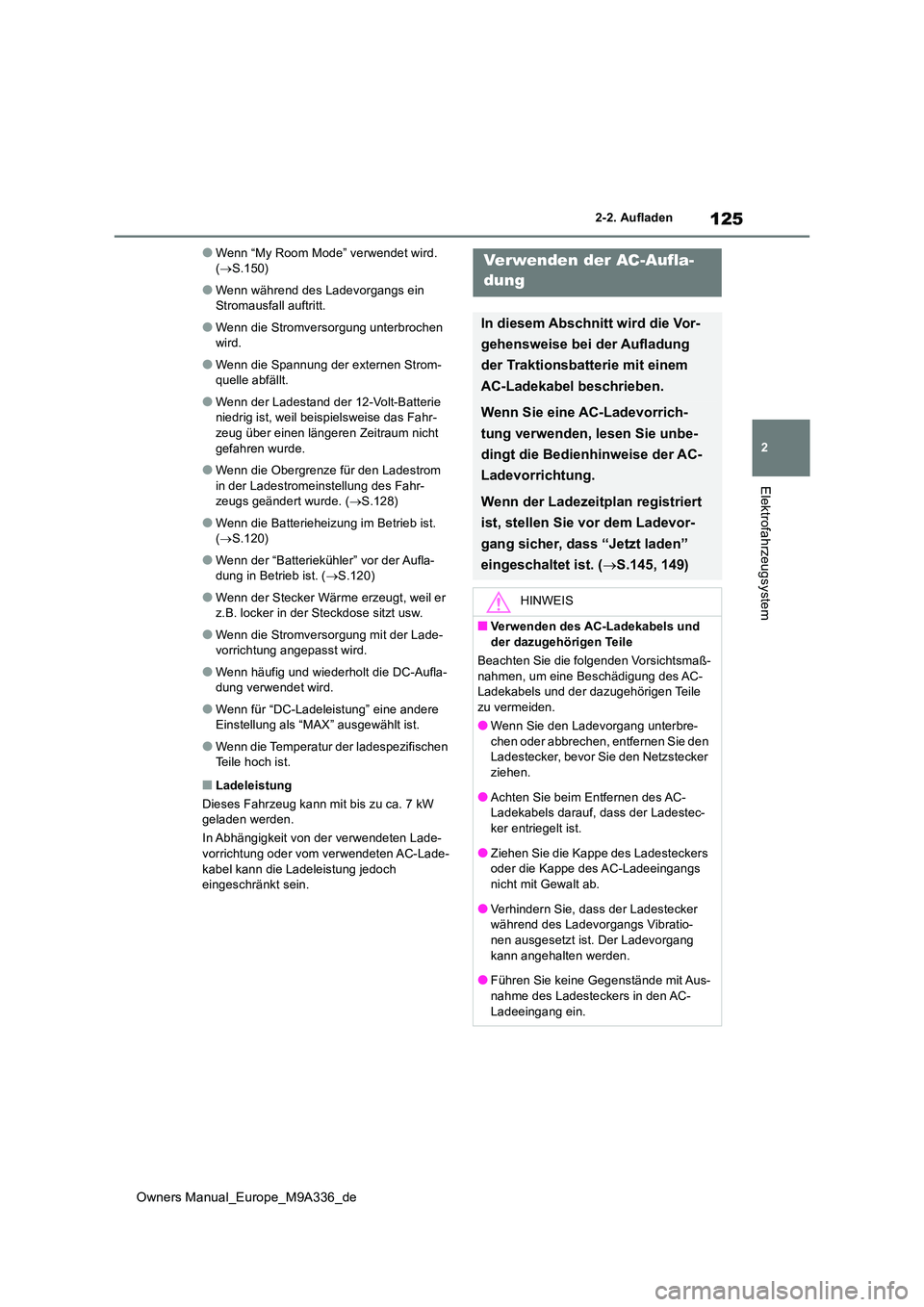

2022 TOYOTA BZ4X ESP

125
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
●Wenn “My Room Mode” verwendet wird. ( S.150)
●Wenn während des Ladevorgangs ein Stromausfall auftritt.
●Wenn die Stromversorgung unterbrochen wird.
●Wenn die Spannung der externen Strom-quelle abfällt.
●Wenn der Ladestand der 12-Volt-Batterie niedrig ist, weil beispielsweise das Fahr-zeug über einen längeren Zeitraum nicht
gefahren wurde.
●Wenn die Obergrenze für den Ladestrom
in der Ladestromeinstellung des Fahr- zeugs geändert wurde. ( S.128)
●Wenn die Batterieheizung im Betrieb ist. ( S.120)
●Wenn der “Batteriekühler” vor der Aufla- dung in Betrieb ist. ( S.120)
●Wenn der Stecker Wärme erzeugt, weil er z.B. locker in der Steckdose sitzt usw.
●Wenn die Stromversorgung mit der Lade-vorrichtung angepasst wird.
●Wenn häufig und wiederholt die DC-Aufla-dung verwendet wird.
●Wenn für “DC-Ladeleistung” eine andere Einstellung als “MAX” ausgewählt ist.
●Wenn die Temperatur der ladespezifischen Teile hoch ist.
■Ladeleistung
Dieses Fahrzeug kann mit bis zu ca. 7 kW geladen werden.
In Abhängigkeit von der verwendeten Lade-
vorrichtung oder vom verwendeten AC-Lade- kabel kann die Ladeleistung jedoch eingeschränkt sein.
Verwenden der AC-Aufla-
dung
In diesem Abschnitt wird die Vor-
gehensweise bei der Aufladung
der Traktionsbatterie mit einem
AC-Ladekabel beschrieben.
Wenn Sie eine AC-Ladevorrich-
tung verwenden, lesen Sie unbe-
dingt die Bedienhinweise der AC-
Ladevorrichtung.
Wenn der Ladezeitplan registriert
ist, stellen Sie vor dem Ladevor-
gang sicher, dass “Jetzt laden”
eingeschaltet ist. ( S.145, 149)
HINWEIS
■Verwenden des AC-Ladekabels und
der dazugehörigen Teile
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um eine Beschädigung des AC-Ladekabels und der dazugehörigen Teile
zu vermeiden.
●Wenn Sie den Ladevorgang unterbre- chen oder abbrechen, entfernen Sie den Ladestecker, bevor Sie den Netzstecker
ziehen.
●Achten Sie beim Entfernen des AC- Ladekabels darauf, dass der Ladestec-
ker entriegelt ist.
●Ziehen Sie die Kappe des Ladesteckers oder die Kappe des AC-Ladeeingangs
nicht mit Gewalt ab.
●Verhindern Sie, dass der Ladestecker während des Ladevorgangs Vibratio-
nen ausgesetzt ist. Der Ladevorgang kann angehalten werden.
●Führen Sie keine Gegenstände mit Aus-
nahme des Ladesteckers in den AC- Ladeeingang ein.

143
2

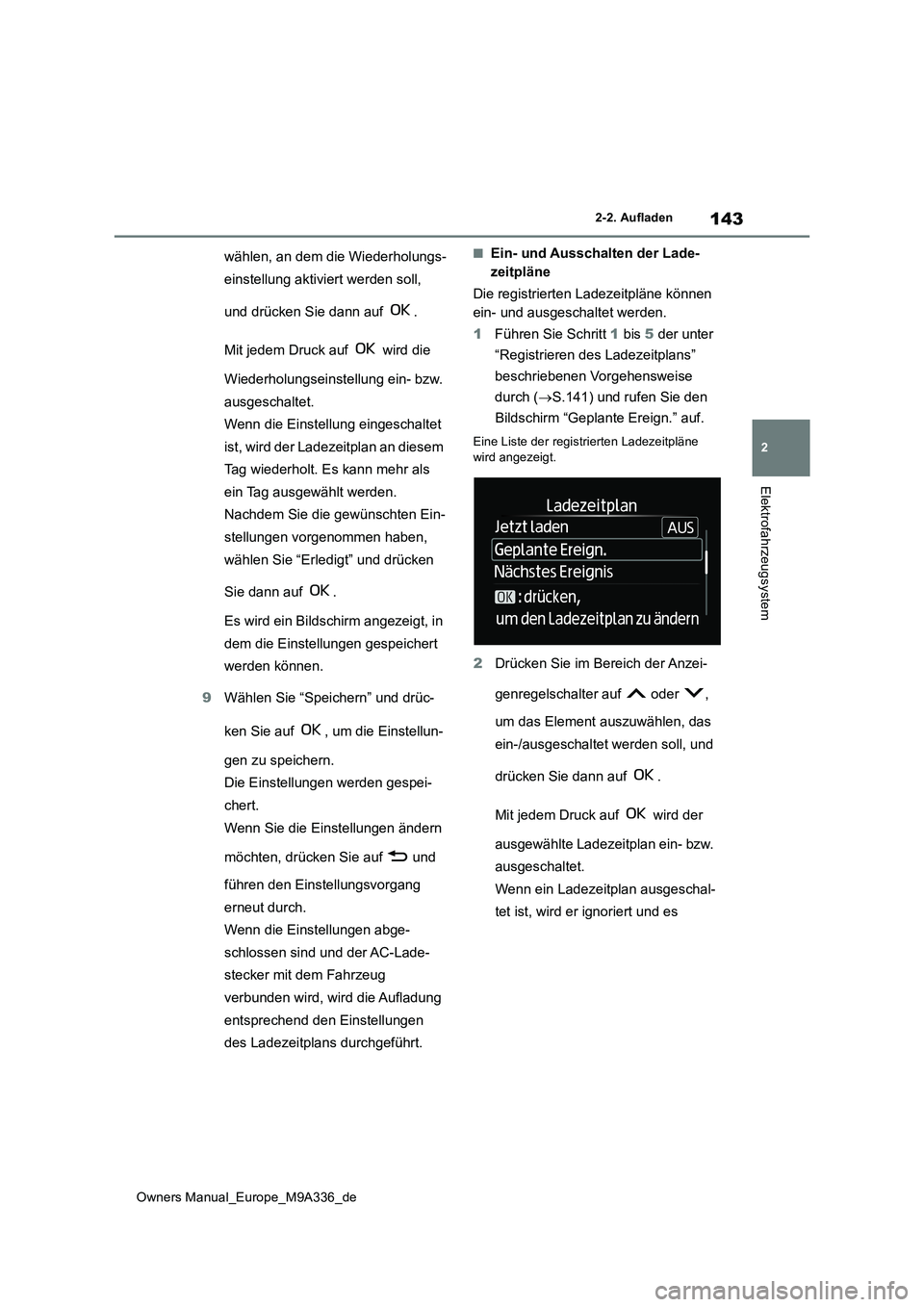

Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
wählen, an dem die Wiederholungs-
einstellung aktiviert werden soll,
und drücken Sie dann auf .
Mit jedem Druck auf wird die
Wiederholungseinstellung ein- bzw.
ausgeschaltet.
Wenn die Einstellung eingeschaltet
ist, wird der Ladezeitplan an diesem
Tag wiederholt. Es kann mehr als
ein Tag ausgewählt werden.
Nachdem Sie die gewünschten Ein-
stellungen vorgenommen haben,
wählen Sie “Erledigt” und drücken
Sie dann auf .
Es wird ein Bildschirm angezeigt, in
dem die Einstellungen gespeichert
werden können.
9 Wählen Sie “Speichern” und drüc-
ken Sie auf , um die Einstellun-
gen zu speichern.
Die Einstellungen werden gespei-
chert.
Wenn Sie die Einstellungen ändern
möchten, drücken Sie auf und
führen den Einstellungsvorgang
erneut durch.
Wenn die Einstellungen abge-
schlossen sind und der AC-Lade-
stecker mit dem Fahrzeug
verbunden wird, wird die Aufladung
entsprechend den Einstellungen
des Ladezeitplans durchgeführt.
■Ein- und Ausschalten der Lade-
zeitpläne
Die registrierten Ladezeitpläne können
ein- und ausgeschaltet werden.
1 Führen Sie Schritt 1 bis 5 der unter
“Registrieren des Ladezeitplans”
beschriebenen Vorgehensweise
durch ( S.141) und rufen Sie den
Bildschirm “Geplante Ereign.” auf.
Eine Liste der registrierten Ladezeitpläne
wird angezeigt.
2 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um das Element auszuwählen, das
ein-/ausgeschaltet werden soll, und
drücken Sie dann auf .
Mit jedem Druck auf wird der
ausgewählte Ladezeitplan ein- bzw.
ausgeschaltet.
Wenn ein Ladezeitplan ausgeschal-
tet ist, wird er ignoriert und es

164
Owners Manual_Europe_M9A336_de
2-2. Aufladen
■EV-System kann nach der DC-Aufladung nicht gestartet werden
Informieren Sie sich in den folgenden Tabellen über mögliche Ur sachen und führen
Sie die entsprechenden Behebungsmaßnahmen durch.
Hohe Temperatur der l adespezifischen Teile
Wenn die Temperatur der ladespezifischen
Teile hoch ist, kann der DC-Ladevorgang
unter Umständen nicht durchgeführt werden.
Warten Sie eine Weile und führen Sie dann
den Ladevorgang erneut durch.
Die elektrischen Bauteile, wie z.B. die Klima-
anlage, werden ausgeschaltet, während die
Traktionsbatterie nahezu vollständig geladen
ist.
Lassen Sie die elektrischen Bauteile, wie z.B.
die Klimaanlage, ausgeschaltet und führen
Sie dann den Ladevorgang erneut durch.
Mögliche UrsacheBehebungsmaßnahme
Mögliche UrsacheBehebungsmaßnahme
Die Systemprüfung wurde nach dem Ladevor-
gang nicht ordnungsgemäß durchgeführt.
Führen Sie anhand der Vorgehensweise auf
S.136eine Systemprüfung durch. Wenn die
Systemprüfung auch nach der Durchführung
dieser Schritte nicht ordnungsgemäß abge-
schlossen werden kann, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
Der DC-Ladestecker ist noch verbunden.
Aus Sicherheitsgründen kann das EV-System
nicht gestartet werden, wenn der DC-Lade-
stecker verbunden ist. ( S.122)
Entfernen Sie den DC-Ladestecker sofort
nach dem Abschluss des Ladevorgangs.
Im DC-Ladesystem liegt eine Störung vor
• In Abhängigkeit von der Art der Störung
kann das EV-System möglicherweise nach
dem Schließen des Ladeanschlussdeckels
gestartet werden.
• Wenn das EV-System nicht gestartet wer-
den kann, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kom-
petenten Fachbetrieb.
Wenn die Ladezeitplanfunktion nicht normal ausgeführt wird

166
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Wenn nach dem Ladevorgang eine Tür bei ausgeschaltetem Startschalter geöffnet
wird, wird eine Meldung in der Multi-Informationsanzeige angeze igt.
Folgen Sie in dem Fall den Anweisungen im Bildschirm.
Die ferngesteuerte Klimaanlage wurde betrie-
ben
Wenn die ferngesteuerte Klimaanlage betrie-
ben wird, startet das System den Ladevor-
gang, auch wenn der Ladezeitplan registriert
ist. Um den Ladevorgang gemäß dem Lade-
zeitplan durchzuführen, stoppen Sie die fern-
gesteuerte Klimaanlage und schließen Sie
dann den AC-Ladestecker erneut an.
Außentemperatur ist niedrig und die Kontrolle
der Traktionsbatterie-Erwärmung ( S.119) ist
aktiv
• Wenn die Kontrolle der Traktionsbatterie-
Erwärmung aktiv ist, werden die Ladezeit-
planeinstellungen ignoriert und der Lade-
vorgang wird gestartet. Zum Schutz der
Traktionsbatterie sollte der Ladevorgang
nicht abgebrochen werden.
• Nach dem Aus- und Einbau der 12-Volt-Bat-
terie wird die Ladezeitplaneinstellung unter
Umständen bedingt durch die Grundeinstel-
lung des Kontrollsystems für die Traktions-
batterie-Erwärmung ungültig, auch wenn
die Außentemperatur nicht niedrig ist. In
diesem Fall werden die Grundeinstellun-
gen des Systems nach einigen Durchläufen
abgeschlossen und die Ladezeitplaneinstel-
lungen werden wirksam, wenn die Außen-
temperatur nicht niedrig ist.
Wenn eine ladespezifische Meldung angezeigt wird
Mögliche UrsacheBehebungsmaßnahme

188
Owners Manual_Europe_M9A336_de
4-1. Informationen zu Schlüsseln
4-1.In formatione n z u Schlüss eln
Mit dem Fahrzeug werden die folgen-
den Schlüssel geliefert.
Elektronische Schlüssel
• Bedienung des intelligenten Einstiegs-
und Startsystems ( S.211)
• Verwenden der Fernbedienfunktion
• Verwenden der fernges teuerten Klimaan-
lage ( S.442)
Mechanische Schlüssel
Schlüsselnummernplakette
■Bei Flugreisen
Wird der elektronische Schlüssel an Bord eines Flugzeugs mitgeführt, ist sicherzustel-len, dass am elektronischen Schlüssel keine
Tasten gedrückt werden, solange sich dieser an Bord befindet. Wird der elektronische Schlüssel in einer Reisetasche oder ähnli-
chem mitgeführt, ist sicherzustellen, dass ein unbeabsichtigtes Betätigen der Tasten aus-geschlossen ist. Beim Betätigen der Tasten
des elektronischen Schlüssels können Funk- wellen ausgestrahlt werden, die den Betrieb des Flugzeugs stören können.
■Entladung der Batterie des elektroni-
schen Schlüssels
●Die normale Batterielebensdauer beträgt 1
bis 2 Jahre.
●Bei niedrigem Ladezustand der Batterie
ertönt ein Alarm im Fahrgastraum, wenn das EV-System ausgeschaltet wird.
●Um die Entladung der Schlüsselbatterie bei längerer Nichtbenutzung des elektroni-schen Schlüssels zu reduzieren, versetzen
Sie den elektronischen Schlüssel in den Batteriesparmodus. ( S.212)
●Da der elektronische Schlüssel immer Funkwellen empfängt, entlädt sich die Bat-terie auch dann, wenn der Schlüssel nicht
verwendet wird. Die folgenden Symptome deuten darauf hin, dass die Batterie des elektronischen Schlüssels fast leer ist.
Ersetzen Sie bei Bedarf die Batterie. ( S.515) • Das intelligente Einstiegs- und Startsystem
oder die Funkfernbedienung funktioniert nicht.• Der Erkennungsbereich wird kleiner.
• Die LED-Anzeige am Schlüssel leuchtet nicht.
Sie können die Batterie selbst wechseln ( S.515). Da jedoch die Gefahr einer
Beschädigung des elektronischen Schlüssels besteht, empfehlen wir, den Austausch von einem Toyota-Vertr agshändler oder einer
Toyota-Vertragswerkstatt oder einem ande- ren kompetenten Fachbetrieb durchführen zu lassen.
●Um ernsthafte Funktionseinbußen zu ver-meiden, halten Sie den Schlüssel minde-
stens 1 m entfernt von den folgenden elektronischen Geräten, die Magnetfelder erzeugen:
• Fernsehgeräte •PCs• Mobiltelefone, schnurlose Telefone und
Batterieladegeräte • Ladestationen von Mobiltelefonen oder schnurlosen Telefonen
• Tischlampen • Induktionskochfelder
■Austausch der Batterie
 S.515
■Überprüfung der Anzahl der registrier- ten Schlüssel
Die Anzahl der bereits im Fahrzeug registrier-
ten Schlüssel kann überprüft werden. Wen- den Sie sich für nähere Informationen an einen Toyota-Vertragshändler bzw. eine
Schlüssel
Schlüsseltypen

203
4

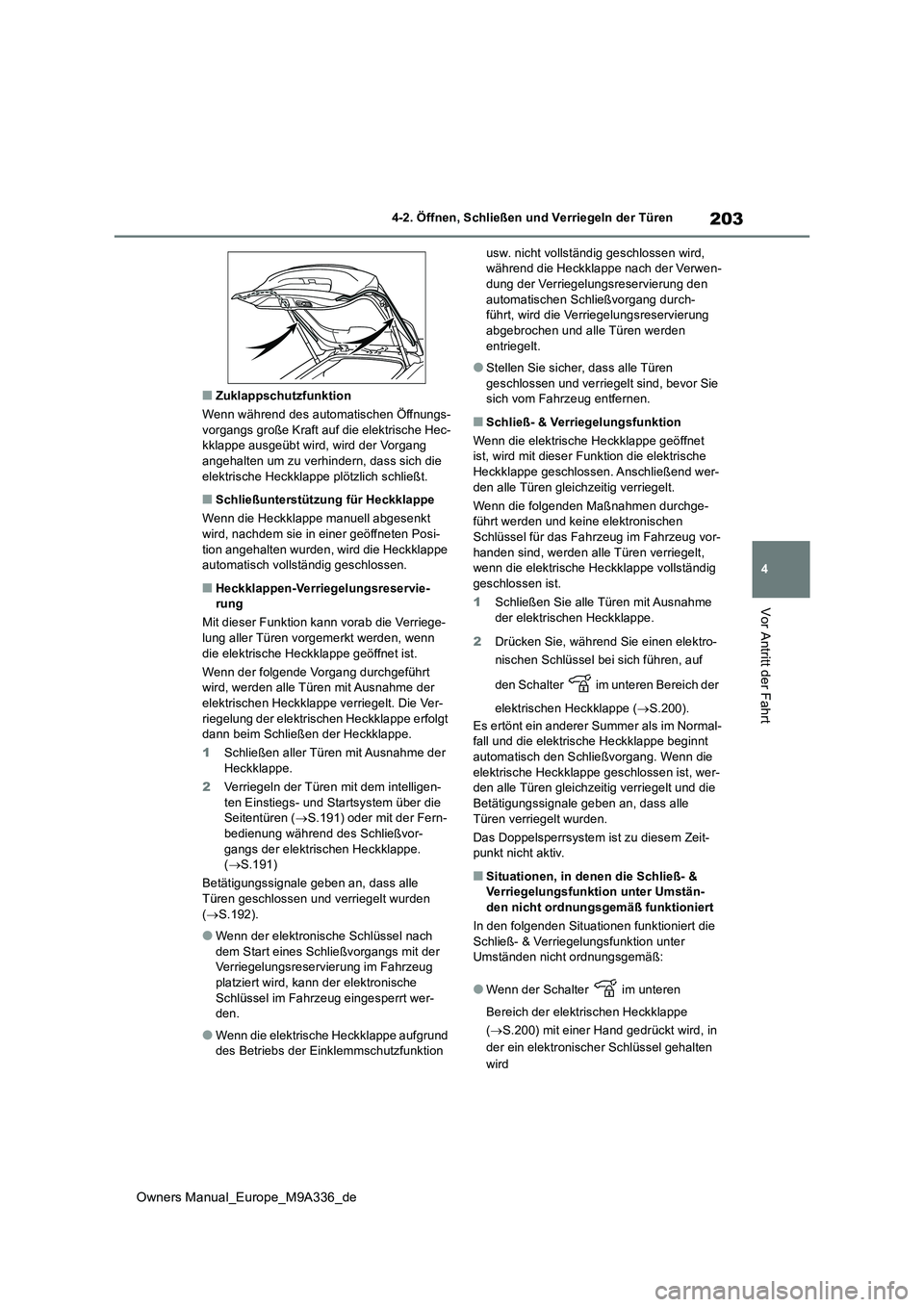

Owners Manual_Europe_M9A336_de
4-2. Öffnen, Schließen und Verriegeln der Türen
Vor Antritt der Fahrt
■Zuklappschutzfunktion
Wenn während des automatischen Öffnungs- vorgangs große Kraft auf die elektrische Hec-kklappe ausgeübt wird, wird der Vorgang
angehalten um zu verhindern, dass sich die elektrische Heckklappe plötzlich schließt.
■Schließunterstützung für Heckklappe
Wenn die Heckklappe manuell abgesenkt wird, nachdem sie in einer geöffneten Posi-
tion angehalten wurden, wird die Heckklappe automatisch vollständig geschlossen.
■Heckklappen-Verriegelungsreservie-rung
Mit dieser Funktion kann vorab die Verriege-
lung aller Türen vorgemerkt werden, wenn die elektrische Heckklappe geöffnet ist.
Wenn der folgende Vorgang durchgeführt wird, werden alle Türen mit Ausnahme der
elektrischen Heckklappe verriegelt. Die Ver- riegelung der elektrischen Heckklappe erfolgt dann beim Schließen der Heckklappe.
1 Schließen aller Türen mit Ausnahme der
Heckklappe.
2 Verriegeln der Türen mit dem intelligen- ten Einstiegs- und Startsystem über die Seitentüren ( S.191) oder mit der Fern-
bedienung während des Schließvor- gangs der elektrischen Heckklappe. ( S.191)
Betätigungssignale geben an, dass alle
Türen geschlossen und verriegelt wurden ( S.192).
●Wenn der elektronische Schlüssel nach dem Start eines Schließvorgangs mit der Verriegelungsreservierung im Fahrzeug
platziert wird, kann der elektronische Schlüssel im Fahrzeug eingesperrt wer-den.
●Wenn die elektrische Heckklappe aufgrund des Betriebs der Einklemmschutzfunktion
usw. nicht vollständig geschlossen wird, während die Heckklappe nach der Verwen-dung der Verriegelungsreservierung den
automatischen Schließvorgang durch- führt, wird die Verriegelungsreservierung abgebrochen und alle Türen werden
entriegelt.
●Stellen Sie sicher, dass alle Türen
geschlossen und verriegelt sind, bevor Sie sich vom Fahrzeug entfernen.
■Schließ- & Verriegelungsfunktion
Wenn die elektrische Heckklappe geöffnet ist, wird mit dieser Funktion die elektrische
Heckklappe geschlossen. Anschließend wer- den alle Türen gleichzeitig verriegelt.
Wenn die folgenden Maßnahmen durchge- führt werden und keine elektronischen
Schlüssel für das Fahrzeug im Fahrzeug vor- handen sind, werden alle Türen verriegelt, wenn die elektrische Heckklappe vollständig
geschlossen ist.
1 Schließen Sie alle Türen mit Ausnahme der elektrischen Heckklappe.
2 Drücken Sie, während Sie einen elektro-
nischen Schlüssel bei sich führen, auf
den Schalter im unteren Bereich der
elektrischen Heckklappe ( S.200).
Es ertönt ein anderer Summer als im Normal- fall und die elektrische Heckklappe beginnt automatisch den Schließvorgang. Wenn die
elektrische Heckklappe geschlossen ist, wer- den alle Türen gleichzeitig verriegelt und die Betätigungssignale geben an, dass alle
Türen verriegelt wurden.
Das Doppelsperrsystem ist zu diesem Zeit- punkt nicht aktiv.
■Situationen, in denen die Schließ- & Verriegelungsfunktion unter Umstän-
den nicht ordnungsgemäß funktioniert
In den folgenden Situationen funktioniert die Schließ- & Verriegelungsfunktion unter Umständen nicht ordnungsgemäß:
●Wenn der Schalter im unteren
Bereich der elektrischen Heckklappe
( S.200) mit einer Hand gedrückt wird, in
der ein elektronischer Schlüssel gehalten
wird

212
Owners Manual_Europe_M9A336_de
4-2. Öffnen, Schließen und Verriegeln der Türen
●Wenn ein Außenalarm 5 Sekunden lang ertönt
●Wenn ein Innenraumalarm wiederholt piept
■Wenn “Schlüssel im Fahrzeug erfasst.”
in der Multi-Informationsanzeige ange- zeigt wird
Es wurde versucht, die Türen mit dem Intelli- genten Einstiegs- und Startsystem zu verrie-
geln, während sich der elektronische Schlüssel noch im Fahrzeug befand. Holen Sie den elektronischen Schlüssel aus dem
Fahrzeug und verriegeln Sie die Türen erneut.
■Batteriesparfunktion
Die Batteriesparfunktion wird aktiviert um zu verhindern, dass sich die Batterie des elek-
tronischen Schlüssels und die 12-V-Batterie entladen, wenn das Fahrzeug über einen län-geren Zeitraum nicht betrieben wird.
●In den folgenden Situationen kann es etwas Zeit in Anspruch nehmen, bis das
intelligente Einstiegs- und Startsystem die Türen entriegelt.• Der elektronische Schlüssel verblieb 10
Minuten oder länger in einem Bereich von ca. 2 m außerhalb des Fahrzeugs.• Das intelligente Einstiegs- und Startsystem
wurde 5 Tage oder länger nicht verwendet.
●Wenn das intelligente Einstiegs- und Start-
system 14 Tage oder länger nicht verwen- det wurde, können mit Ausnahme der Fahrertür keine anderen Türen entriegelt
werden. Umfassen Sie in diesem Fall den Griff der Fahrertür oder verwenden Sie die Fernbedienung oder den mechanischen
Schlüssel, um die Türen zu entriegeln.
■Aktivieren des Batteriesparmodus eines elektronischen Schlüssels
●Wenn die Batteriesparfunktion aktiviert ist, wird die Entladung der Batterie minimiert, indem der Empfang von Funkwellen deak-
tiviert wird.
Drücken Sie zweimal auf , während Sie
gedrückt halten.
Überprüfen Sie, ob die Leuchte am elektroni-
schen Schlüssel 4 Mal blinkt.
Wenn die Batteriesparfunktion aktiviert ist,
kann das intelligente Einstiegs- und Startsy-
stem nicht verwendet werden. Zum Beenden
der Funktion drücken Sie eine beliebige
Taste auf dem elektronischen Schlüssel.
●Elektronische Schlüssel, die über längere Zeiträume nicht verwendet werden, kön-
nen vorher in den Batteriesparmodus ver- setzt werden.
■Mögliche Ursachen für Funktionsstö-rungen
Das Intelligente Einstiegs- und Startsystem
SituationBehebungsmaß-
nahme
Es wurde versucht,
das Fahrzeug zu ver-
riegeln während eine
Tür geöffnet war.
Schließen Sie alle
Türen und verriegeln
Sie die Türen erneut.
SituationBehebungsmaß-
nahme
Der Startschalter
wurde auf ACC
gedreht, während die
Fahrertür geöffnet
war (die Fahrertür
wurde geöffnet, wäh-
rend sich der Start-
schalter in der
Stellung ACC
befand).
Schalten Sie den
Startschalter aus und
schließen Sie die
Fahrertür.
Der Startschalter
wurde ausgeschal-
tet, während die Fah-
rertür geöffnet war.
Schließen Sie die
Fahrertür.

214
Owners Manual_Europe_M9A336_de
4-2. Öffnen, Schließen und Verriegeln der Türen
●Wenn die Verriegelung mittels Verriege- lungssensor erfolgt, werden Erkennungssi-gnale bis zu zwei Mal hintereinander
angezeigt. Danach werden keine Erken- nungssignale mehr angezeigt.
●Wenn die Fernbedienung zum Verriegeln der Türen verwendet wird und der elektro-nische Schlüssel in der Nähe des Fahr-
zeugs ist, kann es sein, dass die Tür mit der Einstiegsfunktion nicht entriegelt wird. (Verwenden Sie die Fernbedienung, um
die Türen zu entriegeln.)
●Wenn Sie beim Berühren des Türverriege-
lungssensors Handschuhe tragen, kann der Verriegelungsvorgang verzögert oder verhindert werden. Ziehen Sie die Hand-
schuhe aus, und berühren Sie den Verrie- gelungssensor erneut.
●Wenn der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb der Reichweite befindet, kann sich die Tür wie-
derholt verriegeln und entriegeln. Befol- gen Sie in dem Fall die folgenden Behebungsmaßnahmen:
• Platzieren Sie den elektronischen Schlüs- sel in einem Abstand von 2 m oder mehr vom Fahrzeug entfernt. (Achten Sie dar-
auf, dass der Schlüssel nicht gestohlen wird.)• Aktivieren Sie die Batteriesparfunktion des
elektronischen Schlüssels, um das Intelli- gente Einstiegs- und Startsystem zu deak-tivieren. ( S.212)
●Wenn sich der elektronische Schlüssel im Fahrzeuginneren befindet und ein Türgriff
während der Fahrzeugwäsche nass wird, erscheint unter Umständen eine Meldung in der Multi-Informationsanzeige und es
ertönt ein Summer außerhalb des Fahr- zeugs. Zum Abstellen des Alarms verrie-geln Sie alle Türen.
●Der Verriegelungssensor funktioniert even-tuell nicht ordnungsgemäß, wenn er mit
Eis, Schnee, Schlamm usw. in Berührung kommt. Reinigen Sie den Verriegelungs-sensor, und versuchen Sie erneut, ihn in
Betrieb zu nehmen.
●Ein plötzliches Annähern in den Wirkbe-
reich oder an den Türgriff kann die Entrie- gelung der Türen verhindern. Führen Sie in
dem Fall den Türgriff in die ursprüngliche Position zurück und stellen Sie sicher, dass die Türen entriegelt werden, bevor
der Türgriff erneut betätigt wird.
●Wenn sich im Erkennungsbereich ein
anderer elektronischer Schlüssel befindet, kann es nach dem Betät igen des Türgriffs etwas länger dauern, bis die Türen entrie-
gelt sind.
■Wenn das Fahrzeug über einen länge- ren Zeitraum nicht gefahren wird
●Halten Sie den elektronischen Schlüssel mindestens 2 m vom Fahrzeug entfernt, um einen Diebstahl des Fahrzeugs zu ver-
hindern.
●Das intelligente Einstiegs- und Startsystem
kann im Voraus deaktiviert werden.
●Das Versetzen des elektronischen Schlüs-
sels in den Batteriesparmodus hilft, einer Entladung der Schlüsselbatterie vorzubeu-gen. ( S.212)
■Ordnungsgemäße Bedienung des
Systems
Tragen Sie den elektronischen Schlüssel immer bei sich, wenn Sie das System bedie-nen. Bringen Sie den elektronischen Schlüs-
sel nicht zu nahe an das Fahrzeug, wenn Sie das System von außerhalb des Fahrzeugs bedienen.
In Abhängigkeit von der Position und der Art,
wie der Schlüssel gehalten wird, kann er unter Umständen nicht korrekt erkannt wer-den. In dem Fall funktioniert das System
möglicherweise nicht ordnungsgemäß. (Der Alarm kann versehentlich auslösen oder die Türverriegelungssperre funktioniert nicht.)
■Wenn das intelligente Einstiegs- und
Startsystem nicht ordnungsgemäß funktioniert
●Wenn die Türen sich nicht verriegeln oder entriegeln lassen, gehen Sie folgenderma-ßen vor.
• Bringen Sie den elektronischen Schlüssel in die Nähe des Türgriffs und führen Sie die Verriegelung oder Entriegelung durch.
• Verwenden Sie die Fernbedienung.
Ist das Verriegeln oder Entriegeln der Türen
mit den obigen Methoden nicht möglich, ver-
