2022 TOYOTA BZ4X ESP

251
5
Owners Manual_Europe_M9A336_de
5-1. Vor Antritt der Fahrt
Fahren
gen, wie beim Zurücksetzen ohne
Anhänger. Rangieren Sie mit kleinen
Lenkeinschlägen, um Lenkfehler zu
vermeiden. Lassen Sie sich außer-
dem beim Zurücksetzen einweisen,
um die Unfallgefahr zu verringern.
■Vergrößern Sie den Sicherheitsab-
stand
Bei einer Geschwindigkeit von 10 km/h
muss der Abstand zum vorausfahren-
den Fahrzeug gleich oder größer als
sein als die Gesamtlänge Ihres aus
Zugfahrzeug und Anhänger bestehen-
den Gespanns. Vermeiden Sie plötzli-
ches Bremsen, da dadurch
Rutschgefahr besteht. Andernfalls kann
Ihr Fahrzeug ausbrechen und ins
Schleudern geraten. Dies gilt beson-
ders beim Fahren auf nassen oder rut-
schigen Fahrbahnoberflächen.
■Plötzliche Beschleunigungsvor-
gänge/Lenkbewegungen/Rich-
tungsänderungen
Beim Abbiegen im spitzen Winkel kann
der Anhänger mit Ihrem Fahrzeug
zusammenstoßen. Verringern Sie die
Geschwindigkeit vor dem Abbiegen
rechtzeitig. Biegen Sie langsam und
vorsichtig ab, um plötzliches Bremsen
zu vermeiden.
■Wichtige Punkte zum Abbiegen
Die Räder des Anhängers rollen näher
am Innenrand der Kurve ab als die
Räder des Zugfahrzeugs. Kalkulieren
Sie dies ein, und fahren Sie einen grö-
ßeren Bogen als normal.
■Wichtige Punkte zur Fahrstabilität
Ein Aufschaukeln des Fahrzeugs
infolge unebener Fahrbahnoberflächen
und starker Seitenwinde beeinträchtigt
das Fahrverhalten. Auch beim Überho-
len von Bussen oder großen Lastwa-
gen besteht die Gefahr einer
Destabilisierung des Gespanns. Blic-
ken Sie häufig in den Rückspiegel,
wenn Sie an solchen Fahrzeugen vor-
beifahren. Sobald es zum Aufschau-
keln des Fahrzeugs kommt, bremsen
Sie das Fahrzeug sofort sanft ab,
indem Sie das Bremspedal langsam
durchtreten. Lenken Sie das Fahrzeug
beim Bremsen immer geradeaus.
■Überholen anderer Fahrzeuge
Schätzen Sie die Gesamtlänge von
Zugfahrzeug und Anhänger richtig ein.
Überzeugen Sie sich vor dem Spur-
wechsel davon, dass der Fahrzeugab-
stand ausreichend ist.
■Wenn das EV-System überhitzt
Der Anhängerbetrieb mit einem belade-
nen Anhänger auf langen und steilen
Steigungen bei Temperaturen über
30°C kann zur Überhitzung des EV-
Systems führen. Wenn die Kühlmittel-
Temperaturanzeige des EV-Systems
eine Überhitzung des EV-Systems
anzeigt, schalten Sie sofort die Klima-
anlage aus und halten Sie das Fahr-
zeug an einer sicheren Stelle abseits
der Straße an. ( S.566)
■Parken des Fahrzeugs
Sichern Sie immer sowohl die Räder
des Zugfahrzeugs als auch die Räder
des Anhängers mit Unterlegkeilen. Zie-
hen Sie die Feststellbremse fest an und
wählen Sie die Schaltstellung P.
WARNUNG
Befolgen Sie alle in diesem Abschnitt beschriebenen Anweisungen. Andernfalls
könnten Sie einen Unfall mit ernsthaften Verletzungen oder Todesfolge verursa-chen.

271
5
Owners Manual_Europe_M9A336_de
5-3. Betrieb der Leuchten und Scheibenwischer
Fahren
Um die Leuchten wieder einzuschalten, stel-
len Sie den Startschalter auf ON oder drehen
den Lichtschalter einmal in die Stellung
und dann zurück auf oder .
■Warnsummer für eingeschaltetes Licht
Ein Summer ertönt, wenn der Startschalter bei eingeschaltetem Licht ausgeschaltet oder
auf ACC gedreht und die Fahrertür geöffnet wird.
■Automatische Leuchtweitenregulie-rung (je nach Ausstattung)
Die Leuchtweite der Scheinwerfer wird auto-
matisch angepasst entsprechend der Anzahl der Passagiere und des Beladungszustand des Fahrzeugs, um sicherzustellen, dass die
Scheinwerfer andere Verkehrsteilnehmer nicht blenden.
■Batteriesparfunktion für die 12-Volt-Bat-terie
Um ein Entladen der 12-Volt-Batterie des
Fahrzeugs nach dem Ausschalten des Start-
schalters zu verhindern, wenn sich der Licht-
schalter in der Stellung oder
befindet, werden alle Leuchten nach ca. 20
Minuten automatisch durch die Batteriespar-
funktion für die 12-Volt-Batterie ausgeschal-
tet.
Wenn der Startschalter auf ON gedreht wird,
wird die Batteriesparf unktion für die 12-Volt- Batterie deaktiviert.
Wenn einer der folgenden Vorgänge durch- geführt wird, wird die Batteriesparfunktion für
die 12-Volt-Batterie abgebrochen und dann reaktiviert. Alle Lampen werden automatisch 20 Minuten nach der Reaktivierung der Batte-
riesparfunktion für die 12-Volt-Batterie ausge- schaltet:
●Wenn der Scheinwerferschalter betätigt wird
●Wenn eine Tür geöffnet oder geschlossen wird
■Kundenspezifische Anpassung
Einstellungen (z.B. die Empfindlichkeit des
Lichtsensors) können geändert werden.
(Anpassbare Funktionen: S.584)
1Drücken Sie bei eingeschalteten
Scheinwerfern den Hebel von sich
weg, um das Fernlicht einzuschal-
ten.
Ziehen Sie den Hebel zu sich zurück in die
Mittelstellung, um das Fernlicht auszuschal-
ten.
2 Ziehen Sie den Hebel zu sich heran
und lassen ihn los, um die Licht-
hupe zu betätigen.
Die Lichthupe kann sowohl bei eingeschalte-
ten als auch bei ausgeschalteten Schein-
werfern betätigt werden.
Dieses System ermöglicht es, dass die
Scheinwerfer und die vorderen Stand-
lichter nach dem Ausschalten des Start-
schalters noch 30 Sekunden lang
weiterleuchten.
HINWEIS
■Vermeiden des Entladens der 12-Volt- Batterie
Lassen Sie das Licht bei ausgeschaltetem
EV-System nur so lange wie nötig einge- schaltet.
Einschalten des Fernlichts
Verlängertes Scheinwerfer-
Leuchtsystem

283
5
Owners Manual_Europe_M9A336_de
5-3. Betrieb der Leuchten und Scheibenwischer
Fahren
■Es wird keine Scheibenwaschflüssig- keit auf die Scheibe gesprüht
Stellen Sie sicher, dass die Waschdüsen nicht verstopft sind und dass Waschflüssig-
keit im Waschflüssigkeitstank vorhanden ist.
WARNUNG
■Sicherheitshinweis zur Verwendung der Scheibenwischer im Modus
AUTO (Fahrzeuge mit Scheibenwi- scher mit Regensensor)
Der Scheibenwischer kann unerwartet im AUTO-Modus anlaufen, wenn der Sensor
berührt wird oder wenn die Frontscheibe Vibrationen ausgesetzt wird. Achten Sie darauf, dass Ihre Finger oder andere Kör-
perteile oder Gegenstände nicht von den Scheibenwischern erfasst werden.
■Sicherheitshinweise bezüglich der
Waschflüssigkeit
Verwenden Sie die Waschflüssigkeit bei niedrigen Außentemperaturen erst dann, wenn sich die Frontscheibe aufgewärmt
hat. Andernfalls könnte die Flüssigkeit auf der Frontscheibe gefrieren und die Sicht beeinträchtigen. Dies kann zu Unfällen mit
schweren oder sogar tödlichen Verletzun- gen führen.
HINWEIS
■Der Waschflüssigkeitstank ist leer
Betätigen Sie den Schalter nicht kontinu- ierlich, da sonst die Pumpe für die Wasch-anlagenflüssigkeit überhitzen kann.
■Wenn eine Düse verstopft ist
Wenden Sie sich in dem Fall an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb. Versuchen Sie nicht, diese mit einer Nadel oder einem anderen Objekt zu reinigen.
Die Düse wird dabei beschädigt.
■Vermeiden des Entladens der 12-Volt- Batterie
Lassen Sie die Scheibenwischer bei aus-
geschaltetem EV-System nur so lange wie nötig eingeschaltet.

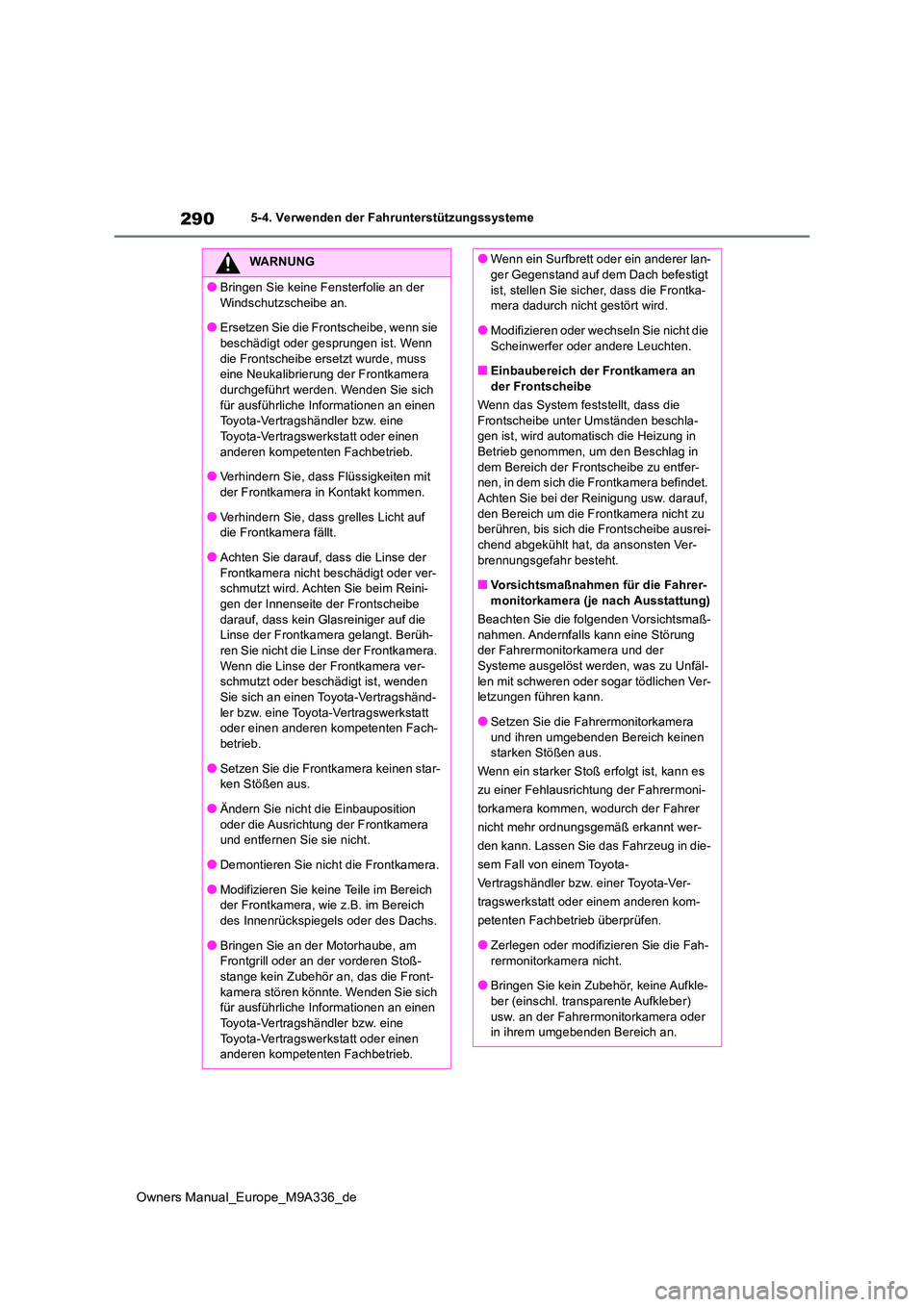

290
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
WARNUNG
●Bringen Sie keine Fensterfolie an der
Windschutzscheibe an.
●Ersetzen Sie die Frontscheibe, wenn sie beschädigt oder gesprungen ist. Wenn
die Frontscheibe ersetzt wurde, muss eine Neukalibrierung der Frontkamera durchgeführt werden. Wenden Sie sich
für ausführliche Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
●Verhindern Sie, dass Flüssigkeiten mit der Frontkamera in Kontakt kommen.
●Verhindern Sie, dass grelles Licht auf die Frontkamera fällt.
●Achten Sie darauf, dass die Linse der
Frontkamera nicht beschädigt oder ver- schmutzt wird. Achten Sie beim Reini-gen der Innenseite der Frontscheibe
darauf, dass kein Glasreiniger auf die Linse der Frontkamera gelangt. Berüh-ren Sie nicht die Linse der Frontkamera.
Wenn die Linse der Frontkamera ver- schmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-Vertragshänd-
ler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fach-
betrieb.
●Setzen Sie die Frontkamera keinen star- ken Stößen aus.
●Ändern Sie nicht die Einbauposition oder die Ausrichtung der Frontkamera und entfernen Sie sie nicht.
●Demontieren Sie nicht die Frontkamera.
●Modifizieren Sie keine Teile im Bereich der Frontkamera, wie z.B. im Bereich
des Innenrückspiegels oder des Dachs.
●Bringen Sie an der Motorhaube, am Frontgrill oder an der vorderen Stoß-
stange kein Zubehör an, das die Front- kamera stören könnte. Wenden Sie sich für ausführliche Informationen an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
●Wenn ein Surfbrett oder ein anderer lan-ger Gegenstand auf dem Dach befestigt
ist, stellen Sie sicher, dass die Frontka- mera dadurch nicht gestört wird.
●Modifizieren oder wechseln Sie nicht die
Scheinwerfer oder andere Leuchten.
■Einbaubereich der Frontkamera an der Frontscheibe
Wenn das System feststellt, dass die
Frontscheibe unter Umständen beschla- gen ist, wird automatisch die Heizung in Betrieb genommen, um den Beschlag in
dem Bereich der Frontscheibe zu entfer- nen, in dem sich die Frontkamera befindet. Achten Sie bei der Reinigung usw. darauf,
den Bereich um die Frontkamera nicht zu berühren, bis sich di e Frontscheibe ausrei- chend abgekühlt hat, da ansonsten Ver-
brennungsgefahr besteht.
■Vorsichtsmaßnahmen für die Fahrer- monitorkamera (je nach Ausstattung)
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Andernfalls kann eine Störung der Fahrermonitorkamera und der Systeme ausgelöst werden, was zu Unfäl-
len mit schweren oder sogar tödlichen Ver- letzungen führen kann.
●Setzen Sie die Fahrermonitorkamera
und ihren umgebenden Bereich keinen starken Stößen aus.
Wenn ein starker Stoß erfolgt ist, kann es
zu einer Fehlausrichtung der Fahrermoni-
torkamera kommen, wodurch der Fahrer
nicht mehr ordnungsgemäß erkannt wer-
den kann. Lassen Sie das Fahrzeug in die-
sem Fall von einem Toyota-
Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einem anderen kom-
petenten Fachbetrieb überprüfen.
●Zerlegen oder modifizieren Sie die Fah-
rermonitorkamera nicht.
●Bringen Sie kein Zubehör, keine Aufkle- ber (einschl. transparente Aufkleber)
usw. an der Fahrermonitorkamera oder in ihrem umgebenden Bereich an.

291
5
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
Fahren
■Situationen, in denen die Sensoren unter Umständen nicht ordnungsgemäß funktionieren
●Wenn sich die Höhe oder die Neigung des Fahrzeugs aufgrund von Modifikationen
geändert hat
●Wenn die Frontscheibe verschmutzt,
beschlagen, gesprungen oder beschädigt ist
●Wenn die Umgebungste mperatur hoch oder niedrig ist
●Wenn Schlamm, Wasser, Schnee, tote Insekten, Fremdkörper usw. an der Vorder-seite des Sensors anhaften
●Bei schlechten Wetterbedingungen, z.B. bei starkem Regenfall, dichtem Nebel,
Schneefall oder Sandsturm
●Wenn Wasser, Schnee, Staub usw. vor
dem Fahrzeug aufgewirbelt wird oder beim Fahren durch Sprühregen oder Rauch
●Wenn die Scheinwerfer beim Fahren, wie
z.B. bei Nacht oder in einem Tunnel, in der Dunkelheit nicht eingeschaltet sind
●Wenn die Streuscheibe eines Scheinwer-fers verschmutzt ist oder die Beleuchtung schwach ist
●Wenn die Scheinwerfer falsch ausgerichtet sind
●Wenn ein Scheinwerfer eine Störung auf-weist
●Wenn das Scheinwerferlicht eines anderen Fahrzeugs, Sonnenlicht oder reflektiertes
Licht direkt auf die Frontkamera fällt
●Wenn sich die Helligkeit der Umgebung
plötzlich ändert
●Beim Fahren in der Nähe eines Fern-
sehturms, einer Sendestation, eines Kraft- werks, eines mit einem Radar ausgestatteten Fahrzeugs oder einer
anderen Einrichtung, in der starke Funk- wellen oder starkes elektrisches Rauschen vorhanden ist
●Wenn ein Wischerblatt die Frontkamera blockiert
●Beim Fahren an einem Ort oder in der Nähe von Objekten, der/die Funkwellen
stark reflektieren, wie z.B.: • Tunnel• Fachwerkbrücken
• Schotterstraßen • Zerfurchte, verschneite Straßen• Mauern
• Große Lastwagen • Kanaldeckel• Leitplanken
• Metallplatten
●Beim Fahren in der Nähe einer Stufe oder
eines Vorsprungs
●Wenn ein erkennbares Fahrzeug sehr
schmal ist, wie z.B. ein SMV (Small Mobi- lity Vehicle)
●Wenn ein erkennbares Fahrzeug einen kleinen Front- oder Heckbereich hat, wie z.B. ein unbeladener Lkw
●Wenn ein erkennbares Fahrzeug einen niedrigen Front- oder Heckbereich hat, wie
z.B. ein Tieflader
WARNUNG
●Lassen Sie die Fahrermonitorkamera
und ihren umgebenden Bereich nicht nass werden.
●Verdecken Sie die Fahrermonitorka-
mera nicht und platzieren Sie keine Gegenstände vor der Kamera.
●Achten Sie darauf, dass die Linse der
Fahrermonitorkamera nicht beschädigt wird.
●Berühren Sie die Linse der Fahrermoni-
torkamera nicht und achten Sie darauf, dass die nicht verschmutzt wird.
Wenn Schmutz oder Fingerabdrücke an
der Kameralinse anhaften, reinigen Sie sie
vorsichtig mit einem trockenen, weichen
Tuch, um sie nicht zu zerkratzen oder zu
beschädigen.
●Verwenden Sie für die Reinigung der
Linse keine Reinigungsmittel oder orga- nische Lösungsmittel, die den Kunst-stoff beschädigen können.

309
5
Owners Manual_Europe_M9A336_de

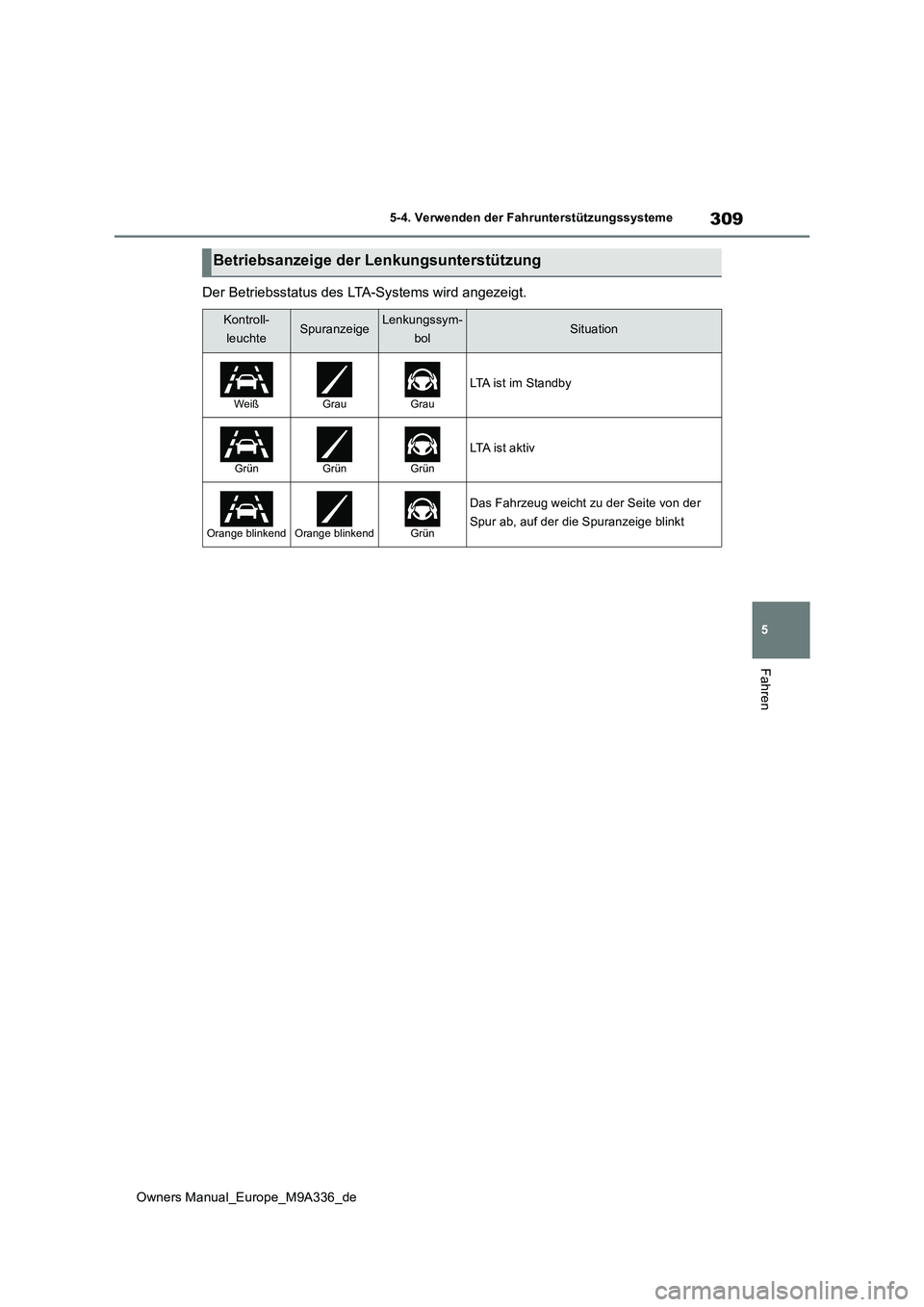

5-4. Verwenden der Fahrunterstützungssysteme
Fahren
Der Betriebsstatus des LTA-Systems wird angezeigt.
Betriebsanzeige der Lenkungsunterstützung
Kontroll-
leuchteSpuranzeigeLenkungssym-
bolSituation
WeißGrauGrau
LTA ist im Standby
GrünGrünGrün
LTA is t a k t iv
Orange blinkendOrange blinkendGrün
Das Fahrzeug weicht zu der Seite von der
Spur ab, auf der die Spuranzeige blinkt

314
Owners Manual_Europe_M9A336_de

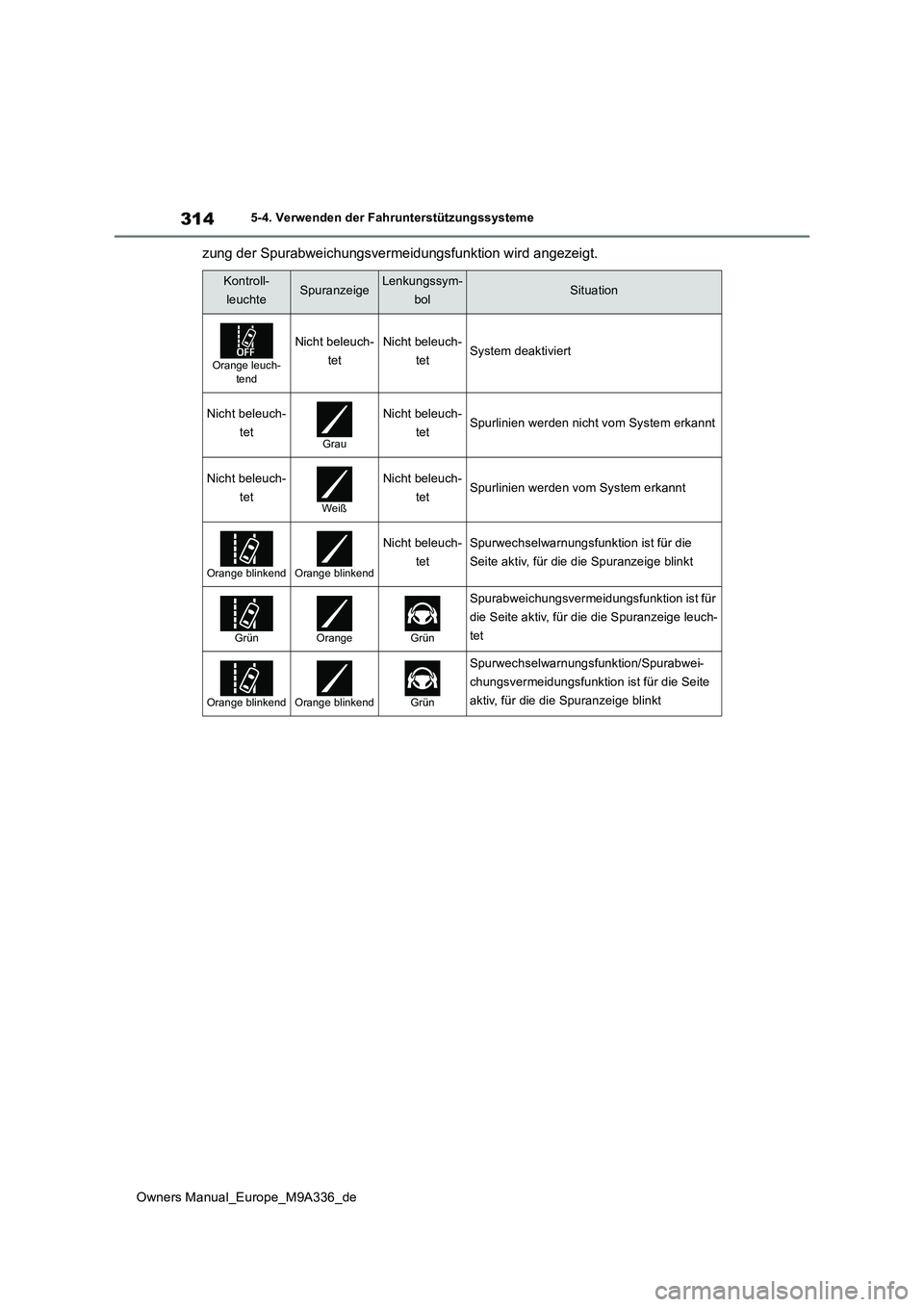

5-4. Verwenden der Fahrunterstützungssysteme
zung der Spurabweichungsvermeidungsfunktion wird angezeigt.
Kontroll-
leuchteSpuranzeigeLenkungssym-
bolSituation
Orange leuch- tend
Nicht beleuch-
tet
Nicht beleuch-
tetSystem deaktiviert
Nicht beleuch-
tetGrau
Nicht beleuch-
tetSpurlinien werden nicht vom System erkannt
Nicht beleuch-
tetWeiß
Nicht beleuch-
tetSpurlinien werden vom System erkannt
Orange blinkendOrange blinkend
Nicht beleuch-
tet
Spurwechselwarnungsfunktion ist für die
Seite aktiv, für die die Spuranzeige blinkt
GrünOrangeGrün
Spurabweichungsvermeidungsfunktion ist für
die Seite aktiv, für die die Spuranzeige leuch-
tet
Orange blinkendOrange blinkendGrün
Spurwechselwarnungsfunktion/Spurabwei-
chungsvermeidungsfunktion ist für die Seite
aktiv, für die die Spuranzeige blinkt

361
5
Owners Manual_Europe_M9A336_de
5-4. Verwenden der Fahrunterstützungssysteme
Fahren
●Wenn ein Fahrzeug beim Abbiegen in den Erkennungsbereich gelangt
■Situationen, in denen das System unter Umständen aktiv ist, auch wenn keine Kollisionsgefahr besteht
In den folgenden Situationen kann es ver-
mehrt vorkommen, dass die RCTA-Funktion unnötigerweise ein Fahrzeug und/oder Objekt erkennt:
●Wenn der Parkplatz zu einer Straße gerichtet ist und auf dieser Straße Fahr-
zeuge fahren
●Wenn der Abstand zwischen Ihrem Fahr-
zeug und metallischen Objekten, wie z.B. Leitplanken, Wände, Verkehrsschilder oder geparkte Fahrzeuge, die elektrische
Wellen in Richtung der Rückseite des Fahrzeugs reflektieren, gering ist
●Wenn Vorrichtungen montiert sind, die einen Sensor verdecken, wie z.B. eine Abschleppöse, ein Stoßfängerschutz
(zusätzliche Zierleiste usw.), ein Fahrradt- räger oder ein Schneeschild
●Wenn ein anderes Fahrzeug Ihr Fahrzeug seitlich passiert
●Wenn ein erkanntes Fahrzeug abbiegt, während es sich dem Fahrzeug nähert
●Wenn sich drehende Objekte in der Nähe Ihres Fahrzeugs befinden, wie z.B. der Lüf-ter einer Klimaanlage
●Wenn Wasser auf den Heckstoßfänger gespritzt oder gesprüht wird, wie z.B. von
einem Rasensprenger
●Bewegliche Objekte (Fahnen, Abgaswol-
ken, große Regentropfen oder Schneefloc- ken, Regenwasser auf der Fahrbahn usw.)
●Wenn der Abstand zwischen Ihrem Fahr-zeug und einer Leitplanke, Wand usw. innerhalb des Erkennungsbereichs gering
ist
