2022 CITROEN C5 AIRCROSS InstruktionsbÖcker (in Swedish)

183
Om ett fel uppstår
8► Dra åt muttern i mitten ordentligt för att hjulet
ska hållas på plats.
►

Sätt tillbaka verktygslådan på sin plats i
hjulcentrumet och knäpp fast den.
Om det inte ligger något hjul i
fördjupningen kan inte fästanordningen
(mutter och bult) sättas på plats.
Demontera ett hjul
Parkera bilen
Parkera bilen på ett sådant sätt att du
inte hindrar trafiken: på vågrät och stadig
mark där det inte är halt.
Med en manuell växellåda, koppla in
första växeln för att låsa hjulen, använd
parkeringsbromsen, om inte den är inställd
på automatiskt läge, och stäng av tändningen.
Med en automatisk växellåda, lägg först
i

P-läget för att låsa hjulen, använd
parkeringsbromsen, om inte den är inställd
på automatiskt läge, och stäng av tändningen.
Kontrollera sedan att parkeringsbromsens
kontrollampa lyser med fast sken på
instrumentpanelen.
Kontrollera att alla har klivit ut ur bilen och
befinner sig på en säker plats.
Placera vid behov en kil under det diagonalt
motsatta hjulet.
Kryp aldrig in under en bil som är upplyft med
hjälp av en domkraft; använd en pallbock.
Hjul med navkapsel
När hjulet monteras bort, ska du först
ta bort hjulsidan med hjulbultsnyckel genom
att dra i höjd med ventilhålet.
När hjulet monteras tillbaka igen , sätter du
tillbaka navkapseln genom att först placera
dess skåra mittemot ventilen och sen trycka
med handflatan runt om på navkapselns
ytterkant.




► Använd verktyg 7 för att ta bort
hjulbultskyddet på respektive bult
(aluminiumfälgar).
►

Montera stöldskyddshylsan 2


på hjulbultsnyckeln 5 för att lossa
stöldskyddsskruven.
►

Lossa de andra bultarna med endast
hjulbultsnyckeln


5
.


► Placera domkraftens fot 6 på marken och
kontrollera att den står lodrätt under lyftpunkten
fram
A eller bak B på underredet, närmast hjulet
som ska bytas.


► Veva ut domkraften 6 ända tills dess överdel
kommer i kontakt med lyftpunkt A eller B.
Stödområdet för bilens punkt A eller B måste
vara placerad på mittdelen av domkraftens
överdel.
►

L
yft bilen så att avståndet mellan hjulet och
marken är tillräckligt för att lätt kunna placera in
reservhjulet (som inte är punkterat).

184
Om ett fel uppstår
Kontrollera att domkraften står stabilt.
Om underlaget är halt eller löst finns det
risk att domkraften börjar glida eller sjunker
ihop. Risk för personskador!
Var försiktig med placeringen av domkraften
i antingen lyftpunkt

A
eller B under bilen och
kontrollera att domkraftshuvudet är korrekt
centrerat under bilens kontaktyta. Annars
finns risk för skador på bilen och/eller att
domkraften sjunker ihop – risk för skador!


► Ta bort bultarna och förvara dem på en ren
plats.
►

T
a loss hjulet.
Montera ett hjul
Montera ett reservhjul med plåtfälg
eller ett nödreservhjul
Om bilen är utrustad med lättmetallfälgar
kommer brickorna A inte i kontakt med
reservhjul med plåtfälg eller ett provisoriskt
reservhjul. Hjulet hålls på plats med koniska
kontaktytan B på var och en av bultarna.


► Sätt hjulet på plats på navet.
► Skruva in bultarna för hand så långt det går .
►

Dra åt skyddskruven med hjulbultsnyckeln

5

utrustad med säkerhetshylsan

2
.
►

Dra åt de andra bultarna enbart med hjälp av
hjulbultsnyckeln


5
.


► Sänk åter bilen helt ned på marken.
► Fäll ihop domkraften 6 och ta bort den.


► Dra åt skyddsskruven med hjulbultsnyckeln 5
utrustad med säkerhetshylsan 2 .
►

Dra helt fast de andra bultarna med
hjulbultsnyckeln 5

.
►

Montera tillbaka de små kapslarna på var och
en av bultarna (beroende på utrustning).
►


Sätt tillbaka verktygen.
Efter ett hjulbyte
Lägg det punkterade hjulet i bagageutrymmet
eller demontera först den mittre kåpan för att
placera hjulet under golvet på reservhjulets plats
(beroende på version).
Med nödreservhjul
Avaktivera vissa körhjälpsfunktioner (Active
Safety Brake, Adaptiv farthållare, osv.).
Överskrid inte 80 km/h vid körning.
Körning med mer än ett provisoriskt reservhjul
är förbjudet.
Kör till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Kontrollera åtdragningen av reservhjulets
bultar och dess däcktryck.
Kontrollera även det punkterade däcket. Efter
en undersökning informerar teknikern dig
om däcket kan repareras eller om det måste
bytas.

185
Om ett fel uppstår
8Efter ett hjulbyte
Lägg det punkterade hjulet i bagageutrymmet
eller demontera först den mittre kåpan för att
placera hjulet under golvet på reservhjulets plats
(beroende på version).
Med nödreservhjul
Avaktivera vissa körhjälpsfunktioner (Active
Safety Brake, Adaptiv farthållare, osv.).
Överskrid inte 80 km/h vid körning.
Körning med mer än ett provisoriskt reservhjul
är förbjudet.
Kör till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Kontrollera åtdragningen av reservhjulets
bultar och dess däcktryck.
Kontrollera även det punkterade däcket. Efter
en undersökning informerar teknikern dig
om däcket kan repareras eller om det måste
bytas.
Byte av lampa
Under vissa väderförhållanden (t.ex. låga
temperaturer eller fukt) är det normalt
med immbildning på insidan av strålkastarnas
och bakljusens glas, och detta kommer att
försvinna några minuter efter det att lamporna
har tänts.
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
–

Rengör dem inte med en torr eller
slipande trasa och inte heller med
rengörings- eller lösningsmedel.
–


Använd en svamp och tvålvatten eller ett
medel med neutralt pH-värde.
–


Rikta inte vattenstrålen länge mot
strålkastarna, lamporna och runt dessa om du
använder en högtryckstvätt, för att undvika att
skada skyddslacken och tätningarna.
Vid byte av lampa ska du slå av
tändningen och vänta några minuter så
att strålkastarna/lamporna hinner svalna. Risk
för allvarlig brännskada!
Rör inte lampan direkt med fingrarna. Använd
en luddfri trasa.
Det är endast tillåtet att använda
UV-blockerande lampor för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa av samma typ och med samma
specifikation. Byt lamporna i par för att
undvika obalans i belysningen.
Montera tillbaka lampenheter
Utför demonteringsmomenten i omvänd
ordning vid montering.
Halogenlampor
Kontrollera att lampan sitter korrekt i
huset för att säkerställa att belysningen blir
fullgod.
Ljusemitterande dioder
(LED) strålkastare och
lampor
De typer av strålkastare/lampor som påverkas
är, beroende på version:
–

Strålkastare med Full LED-teknik.
–

Varselljus/positionsljus.
–
Sidoblinkers.
–
Blinkers.
–
Sidolampor.
–
3D-bakljus.
–

T
redje bromsljuset.
–
Nummerplåtsbelysning.
Du måste vända dig till en CITROËN-
auktoriserad verkstad eller en annan

186
Om ett fel uppstår
kvalificerad verkstad om du behöver byta ut
denna typ av lampa.
Rör inte vid ”Full LED”-teknikstrålkastarna
eller -lampor. Risk för elstötar!
Framljus
Modell A

1.Varselljus/positionsljus/blinkers (LED)
2. Halvljus/Helljus (LED)
Modell B

1.Varselljus/positionsljus/blinkers (LED)
2. Halvljus (LED)
3. Helljus (LED)
Modell C

1.Varselljus/positionsljus (LED)
2. Blinkers (WY21W)
3. Halvljus (LED)
4. Helljus (LED)
Modell D

1.Varselljus/positionsljus/blinkers (LED)
2. Halvljus (H7 – 55 W).
3. Helljus (HB3-65W)
Modell E

1.Varselljus/positionsljus (LED)
2.Blinkers (WY21W)
3. Halvljus (H7 – 55 W).
4. Helljus (HB3 – 65 W)
Blinkers
Snabbt blinkande kontrollampa för
blinkers (vänster eller höger) indikerar fel
på en av lamporna på respektive sida.


► Skruva loss lamphållaren genom att vrida
den ett kvarts varv moturs.
►

Dra lampan och lamphållaren bakåt.
►


Byt lampan.
Gulfärgade lampor, som blinkers, måste
bytas mot lampor med identisk färg och
samma tekniska specifikationer.
Helljus


► Ta bort skyddsluckan.
► Koppla ur kontaktstycket från lampan.
► Vrid lamphållaren moturs.
► Ta bort och byt ut den felaktiga lampan.
Halvljus


► Ta bort skyddsluckan.
► Koppla ur kontaktstycket från lampan.
► Vrid lampan ett kvarts varv moturs och byt
ut den.

187
Om ett fel uppstår
8Helljus


► Ta bort skyddsluckan.
► Koppla ur kontaktstycket från lampan.
►

V
rid lamphållaren moturs.
►

T
a bort och byt ut den felaktiga lampan.
Halvljus


► Ta bort skyddsluckan.
► Koppla ur kontaktstycket från lampan.
►

V
rid lampan ett kvarts varv moturs och byt
ut den.
Dimljus (P21W)


► Stick in en platt skruvmejsel i hålet i
dekorlisten.
►

Dra och bänd uppåt
för att klicka loss
dekorlisten från dimljuset.
►

T
a bort modulens två fästskruvar med en
torx-skruvmejsel.
►

T
a ut modulen ur sitt fack.


► Koppla ur kontaktstycket från lamphållaren.
► V rid lamphållaren en kvarts varv och dra ut
den.
►

Ersätt enheten.
Du kan även vända dig till en CITROËN-
auktoriserad verkstad eller en annan
kvalificerad verkstad för byte av dessa
lampor.
Bakljus

1. Bromslampor (LED)
2. Positionsljus
(LED)
3. Blinkers (WY21W)
4. Backljus (W16W)
5. Dimljus (P21W)

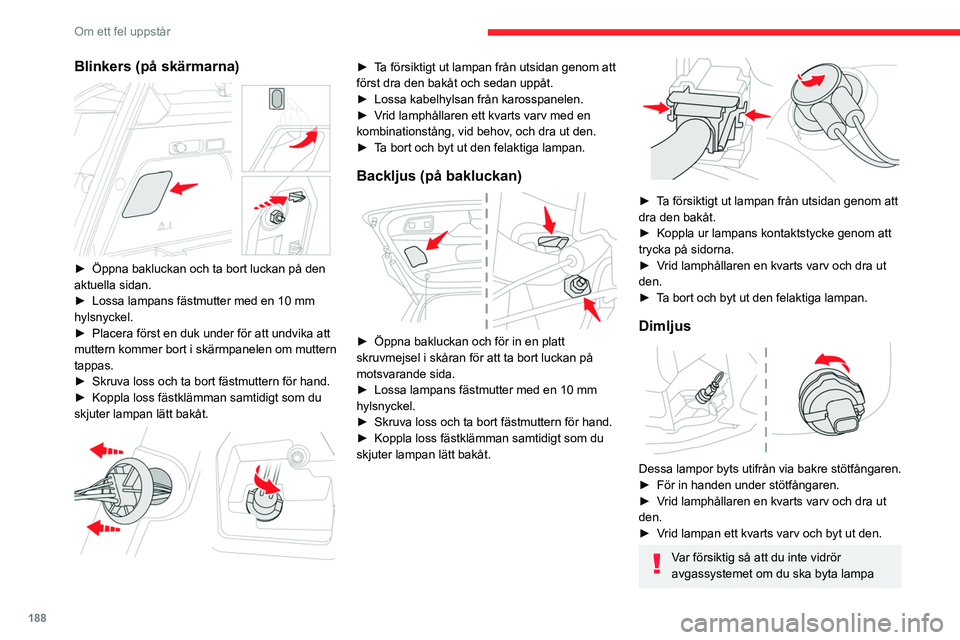

188
Om ett fel uppstår
Blinkers (på skärmarna)

► Öppna bakluckan och ta bort luckan på den
aktuella sidan.
►

Lossa lampans fästmutter med en 10 mm
hylsnyckel.
►


Placera först en duk under för att undvika att
muttern kommer bort i skärmpanelen om muttern
tappas.
►


Skruva loss och ta bort fästmuttern för hand.
►


Koppla loss fästklämman samtidigt som du
skjuter lampan lätt bakåt.


► Ta försiktigt ut lampan från utsidan genom att
först dra den bakåt och sedan uppåt.
►

Lossa kabelhylsan från karosspanelen.
►


V
rid lamphållaren ett kvarts varv med en
kombinationstång, vid behov, och dra ut den.
►

T
a bort och byt ut den felaktiga lampan.
Backljus (på bakluckan)

► Öppna bakluckan och för in en platt
skruvmejsel i skåran för att ta bort luckan på
motsvarande sida.
►

Lossa lampans fästmutter med en 10 mm
hylsnyckel.
►


Skruva loss och ta bort fästmuttern för hand.
►


Koppla loss fästklämman samtidigt som du
skjuter lampan lätt bakåt.


► Ta försiktigt ut lampan från utsidan genom att
dra den bakåt.
►

Koppla ur lampans kontaktstycke genom att
trycka på sidorna.
►


V
rid lamphållaren en kvarts varv och dra ut
den.
►

T
a bort och byt ut den felaktiga lampan.
Dimljus

Dessa lampor byts utifrån via bakre stötfångaren.
► För in handen under stötfångaren.
►

V
rid lamphållaren en kvarts varv och dra ut
den.
►

V
rid lampan ett kvarts varv och byt ut den.
Var försiktig så att du inte vidrör
avgassystemet om du ska byta lampa
tidigare än några minuter efter att motorn
stängdes av. Risk för brännskador!
Skyltbelysning (W5W)

► Stick in en liten skruvmejsel i ett av spåren på
det genomskinliga locket.
► Tryck den utåt för att få loss det.
► Ta bort locket.
► Byt ut den defekta lampan.
Tryck fast det genomskinliga locket för att
snäppa fast det.
Innerbelysning
TaklamporTaklampa fram

Taklampa bak

189
Om ett fel uppstår
8tidigare än några minuter efter att motorn
stängdes av. Risk för brännskador!
Skyltbelysning (W5W)

► Stick in en liten skruvmejsel i ett av spåren på
det genomskinliga locket.
►

T
ryck den utåt för att få loss det.
►

T
a bort locket.
►

Byt ut den defekta lampan.
T

ryck fast det genomskinliga locket för att
snäppa fast det.
Innerbelysning
TaklamporTaklampa fram

Taklampa bak

Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av lampa.
Baklucka (W5W)

► Haka loss locket med hjälp av en liten
spårskruvmejsel.
►

T
a bort och byt ut den felaktiga lampan.
►

Sätt tillbaka enheten.
Byte av säkring
Ta fram verktygen
Säkringstången sitter bakom säkringsboxens
lock.
Beroende på version:


► Ta loss locket genom att dra i den övre
vänstra delen och sedan den högra.
►
T
a bort locket helt.
►

T
a ut tången från dess plats.

190
Om ett fel uppstår

► Öppna handskfacket.
► T a bort säkringsboxens lock.
►

T
a ut tången från dess plats.
Byta säkring
Innan du byter ut en säkring måste du:
► Identifiera orsaken till felet och åtgärda detta.
►

Stoppa all strömförsörjning.
►


Se till att bilen står stilla och slå av
tändningen.
►


Identifiera den trasiga säkringen med
hjälp av befintliga säkringstabeller och
kopplingsscheman.
V

id byte av en säkring är det viktigt att:
►

Använd specialtången för att dra ut säkringen
och kontrollera om den är hel eller inte.
►


Alltid byta en defekt säkring mot en säkring
med samma amperetal (samma färg). Om en
annan strömstyrka används kan det leda till
funktionsfel - brandrisk!
Om felet uppträder igen kort efter att säkringen
bytts ut bör du låta en CITROËN auktoriserad
verkstad eller en annan kvalificerad verkstad
kontrollera bilens elektriska system.
Säkringstabeller och motsvarande
kopplingsscheman finns att få hos en
CITROËN auktoriserad verkstad eller en
annan kvalificerad verkstad.
Byte av en säkring som inte finns med i
tabellerna kan leda till ett allvarligt
funktionsfel på din bil. Vänd dig till en
CITROËN-auktoriserad verkstad eller en
annan kvalificerad verkstad.


Hel
Trasig

Specialtång
Installation av elektriska tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning som är
standard eller tillval i din bil.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad innan du
monterar andra elektriska tillbehör.
CITROËN ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och användning
av elektrisk utrustning som inte levererats
eller godkänts av CITROËN och som inte
installerats enligt dess specifikationer
– speciellt om alla anslutna tillbehör
tillsammans har en strömförbrukning på mer
än 10 mA.
Säkringar i
instrumentbrädan
Säkringsboxen finns i den nedre delen av
instrumentbrädan (på vänster sida).
För att komma åt säkringarna ska du följa
samma procedur som beskrivits för åtkomst till
verktygen för säkringsbyte.
Nedre säkringsboxen

Säkringsnr Strömstyrka
(Ampere) Funktioner
F4 15Signalhorn.
F6 20Pump till vindrute- och bakrutespolare.
F7 1012 V-USB-uttag bak.
F8 20Torkare bakruta.
F10 30Låsning/upplåsning av dörrar och tanklucka.
F14 5Larm (enhet).
F18 5Strömförsörjning för släpvagn.
F28 5Larm (siren), extra värme/ventilation fjärrkontrollmottagare.
F29 20Pekskärm (CITROËN Connect Radio eller CITROËN Connect Nav).
