2022 CITROEN C5 AIRCROSS InstruktionsbÖcker (in Swedish)

159
Praktisk information
7POWERCHARGE FAULT SymbolBeskrivning

(grön)


(grön)


(röd)


Kontrollenheten utför för närvarande ett självtest.


(grön)


Endast ansluten till infrastrukturen eller till
infrastrukturen och till elfordonet (EV) men ingen
laddning pågår.


(grön)


(grön)



Ansluten till strömförsörjningen och till elfordonet
(EV).
EV är laddad eller i en temperatur
förkonditioneringssekvens.


(grön)


(grön)



Ansluten till strömförsörjningen och till elfordonet
(EV).
EV väntar på laddning eller laddningen av EV är
klar.


(röd)


Funktionsfel på kontrollenheten. Laddning är inte
tillåten.
Om en felindikator visas igen efter en manuell
återställning måste kontrollenheten kontrolleras av
en CITROËN-återförsäljare innan nästa laddning.


(grön)


(grön)


(röd)


Kontrollenheten är i diagnosläge.
Manuell återställningsförfarande
Kontrollenheten kan återställas genom att samtidigt koppla bort la\
ddningsuttaget och vägguttaget.
Anslut sedan först vägguttaget igen. För mer information, se in\
struktionsboken.

160
Praktisk information
Efter laddningen
Kontrollera att laddningsluckan är
stängd.
Lämna inte kabeln ansluten i hemmets
elhylsa – risk för kortslutning eller elektrisk
stöt vid kontakt med eller nedsänkning i
vatten!
Laddningsprocess
Anslutning
► Kontrollera före laddningen att växelväljaren
står i läge P och att tändningen är avstängd,
annars går det inte att ladda.
► Öppna laddningsluckan genom att trycka på
tryck-knappen uppe till höger, och kontrollera att
inga främmande föremål befinner sig i fordonets
laddningsuttag.
Ljusslingorna i luckan tänds i vitt.
Laddning vid hemmet (läge 2)


Uppladdning
av drivbatteriet
(uppladdningsbar hybrid)
För full laddning, följ laddningsproceduren utan
att avbryta den tills den stannar automatiskt.
Laddning kan skjutas upp eller utföras
omedelbart (som standard).
Uppskjuten laddning ställs in via
pekskärmen
eller

MyCitroën-applikationen.
När fordonet är anslutet visas följande
information på instrumentpanelen:
–

Batteriets status (%).
–


Återstående räckvidd (km eller miles).
–


Uppskattad laddningstid (beräkningen kan ta
några sekunder).
–


Laddningshastighet (kW/h).
Efter att instrumentpanelen har ställts i vänteläge
kan denna information visas igen genom att låsa
upp fordonet eller öppna en dörr

.
Det är också möjligt att övervaka
laddningsförloppet genom
MyCitroën-applikationen.
Se motsvarande avsnitt för mer information
om Fjärrfunktioner.
Fordonet stillastående i upp till 4
veckor
Parkera fordonet i ett täckt område.
Anslut laddningskabeln för att förse
drivbatteriet med ström.
Fordonet stillastående i 1 till 12
månader
Ladda ur drivbatteriet till 2 eller 3
staplar på laddningsnivåindikatorn på
instrumentpanelen.
Anslut inte laddningskabeln.
Parkera alltid bilen på en plats med
temperaturer mellan -10° C och 30° C
(parkering på en plats med extrema
temperaturer kan skada drivbatteriet).
Koppla bort den svarta kabeln från (-) polen
på tillbehörsbatterierna.
Försiktighetsåtgärder
Uppladdningsbara hybridbilar har utvecklats i
enlighet med riktlinjerna för maximala gränser av
elektromagnetiska fält fastställt av Internationella
kommissionen för icke-joniserande strålskydd
(ICNIRP – Riktlinjer 1998).
Användare av pacemakers eller likvärdiga enheter bör konsultera med en läkare för
frågor om eventuella tillämpliga
försiktighetsåtgärder, eller kontakta tillverkaren
av deras implanterade elektroniska och
medicinska apparat för att kontrollera att det är
garanterat att denna fungerar i en miljö som
överensstämmer med ICNIRP-riktlinjerna.
Om något verkar oklart, under laddningen,
uppehåll dig inte i eller nära bilen, nära
laddningskabeln eller laddningsenheten, inte ens
för en kort stund.
Innan laddning
Beroende på kontexten:
►

Kontrollera att det elektriska systemet
som används överensstämmer med gällande
standarder och är kompatibelt med bilen.
►


Låt en professionell elektriker installera en
elhylsa i hemmet eller en enhet för snabbare
laddning (W

allbox) som är kompatibel med
bilen.
Använd laddningskabeln som medföljer bilen.
(Under laddning)
Som en säkerhetsåtgärd kommer motorn
att hållas avstängd när laddningskabeln är
inkopplad i bilens kontakt. En varning visas
på instrumentpanelen.
När laddningen pågår kommer upplåsning av
fordonet få laddningen att stanna.
Om ingen åtgärd vidtas på någon av
öppningarna (dörr eller bagageutrymme) eller
på laddkontaktens handtag låses fordonet
igen efter 30 sekunder och laddningen
återupptas automatiskt.
Arbeta aldrig under motorhuven:
–

V

issa områden håller sig fortfarande
mycket varma, även en timme efter att
laddningen avslutats – risk för brännskador!
–

Fläkten kan starta när som helst – risk för
skärsår eller strypning!

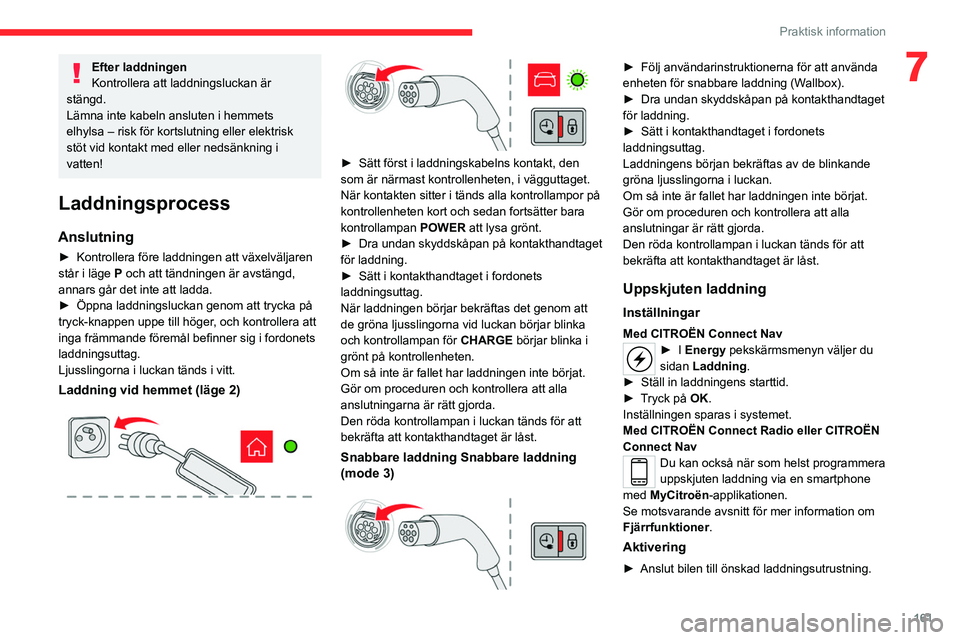

161
Praktisk information
7Efter laddningen
Kontrollera att laddningsluckan är
stängd.
Lämna inte kabeln ansluten i hemmets
elhylsa – risk för kortslutning eller elektrisk
stöt vid kontakt med eller nedsänkning i
vatten!
Laddningsprocess
Anslutning
► Kontrollera före laddningen att växelväljaren
står i läge P och att tändningen är avstängd,
annars går det inte att ladda.
►

Öppna laddningsluckan genom att trycka på
tryck-knappen uppe till höger

, och kontrollera att
inga främmande föremål befinner sig i fordonets
laddningsuttag.
Ljusslingorna i luckan tänds i vitt.
Laddning vid hemmet (läge 2)



► Sätt först i laddningskabelns kontakt, den
som är närmast kontrollenheten, i vägguttaget.
När kontakten
sitter i tänds alla kontrollampor på
kontrollenheten kort och sedan fortsätter bara
kontrollampan POWER att lysa grönt.
►

Dra undan skyddskåpan på kontakthandtaget
för laddning.
►


Sätt i kontakthandtaget i fordonets
laddningsuttag.
När laddningen börjar bekräftas det genom att
de gröna ljusslingorna vid luckan börjar blinka
och kontrollampan för


CHARGE
börjar blinka i
grönt på kontrollenheten.
Om så inte är fallet har laddningen inte börjat.
Gör om proceduren och kontrollera att alla
anslutningarna är rätt gjorda.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
Snabbare laddning Snabbare laddning
(mode 3)


► Följ användarinstruktionerna för att använda
enheten för snabbare laddning (W allbox).
►

Dra undan skyddskåpan på kontakthandtaget
för laddning.
►


Sätt i kontakthandtaget i fordonets
laddningsuttag.
Laddningens början bekräftas av de blinkande
gröna ljusslingorna i luckan.
Om så inte är fallet har laddningen inte börjat.
Gör om proceduren och kontrollera att alla
anslutningar är rätt gjorda.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
Uppskjuten laddning
Inställningar
Med CITROËN Connect Nav► I Energy pekskärmsmenyn väljer du
sidan Laddning .
►

Ställ in laddningens starttid.
►


T

ryck på OK.
Inställningen sparas i systemet.
Med CITROËN Connect Radio eller CITROËN
Connect Nav
Du kan också när som helst programmera
uppskjuten laddning via en smartphone
med MyCitroën-applikationen.
Se motsvarande avsnitt för mer information om
Fjärrfunktioner.
Aktivering
► Anslut bilen till önskad laddningsutrustning.

162
Praktisk information
– Eller ta bort den elektroniska nyckeln från
avkänningsområdet med stängd baklucka.
Avtagbar dragkrok med snabbfäste
Presentation
Detta genuina dragfordon kan monteras och tas
bort utan behov av några verktyg.


1. Fästanordning
2. Skyddslock
3. Anslutningshylsa
4. Säkerhetsögla
5. Avtagbar dragkrok
6. Ratt för låsning/upplåsning
7. Säkerhetslås
8. Etikett för notering av nyckelreferenser

► Tryck på den här knappen i luckan
inom en minut för att aktivera uppskjuten
laddning (bekräftas av ljusslingorna som tänds i
blått).
Urkoppling

Innan du kopplar ur kontakthandtaget från
laddningsuttaget:
►

Om bilen är låst, låser du upp den.
►


Om
bilen är olåst, låser du bilen och låser
sedan upp den igen .
Om selektiv upplåsning av dörrarna är
aktiverad, tryck på upplåsningsknappen
på fjärrkontrollen två gånger för att koppla
bort kontakthandtaget.
Den röda kontrollampan i luckan släcks för att
bekräfta att kontakthandtaget är olåst.
►

T

a bort kontakthandtaget inom 30 sekunder.
Laddning vid hemmet (läge 2)
Laddningens slutfas bekräftas av att den gröna
kontrollampans fasta belysning
CHARGE på
kontrollenheten tänds och genom fast belysning
av de gröna ljusslingorna i luckan.
►

Efter bortkoppling, sätt tillbaka
skyddskåpan över kontakthandtaget och stäng
laddningsluckan.
► Koppla bort kontrollenhetens laddningskabel
från vägguttaget.
Snabbare laddning Snabbare laddning
(mode 3)
Laddningens slutfas indikeras av enheten för
snabbare laddning (Wallbox) och genom fast
belysning av de gröna ljusslingorna i luckan.
►

Efter bortkoppling, häng upp
kontakthandtaget på laddningsenheten och
stäng laddningsluckan.
Dragkrok
Lastfördelning
► Fördela lasten jämnt över släpet med de
tyngsta föremålen närmast axeln. Kultrycket ska
ligga nära det högsta tillåtna värdet, utan att det
överskrids.
Lufttätheten minskar med höjdnivån, vilket
minskar motorns prestanda. Den maximalt
tillåtna släpvagnsvikten ska minskas med 10
%
för varje extra 1 000 meter över havet.
Använd originalbogseringsutrustning och dess kablage som är godkänt av
CITROËN. Vi rekommenderar att dessa
provas ut av en CITROËN-auktoriserad
verkstad eller en annan kvalificerad verkstad.
Om de inte monteras av en CITROËN-
auktoriserad verkstad måste dessa
fortfarande monteras efter biltillverkarens
rekommendationer.
Viktigt: om en bogseringsanordning monteras
på fordon med en motordriven baklucka med
”Automatisk baklucksöppning”-funktion och
detta inte sker hos en CITROËN-auktoriserad
återförsäljare är det viktigt att du besöker
en CITROËN-auktoriserad verkstad eller en
annan kvalificerad verkstad för att kalibrera
detektionssystemet. Risk för funktionsfel med
”Automatisk baklucksöppning”-funktionen.
Vissa körhjälpfunktioner eller funktioner för
hjälp vid manövrering inaktiveras automatiskt
när en godkänd dragkrok används.
Rätta dig efter den maximala
släpvagnsvikten som visas på din bils
registreringsbevis, på tillverkardekalen samt i
avsnittet Tekniska data i den här handboken.
För att hålla det maximalt tillåtna
kultrycket (dragkroksvikt) ska även de
tillbehör som används (cykelhållare,
dragkärror etc.) räknas in.
Följ den lagstiftning som gäller i det land
där du befinner dig.
Bilar som är utrustade med en elstyrd
baklucka med Automatisk
baklucksöppning-funktion
För att undvika oavsiktligt öppnande av
bakluckan när du använder dragkroken:
–

A

vaktivera den här funktionen i förväg via
bilens konfigurationsmeny.

163
Praktisk information
7– Eller ta bort den elektroniska nyckeln från
avkänningsområdet med stängd baklucka.
Avtagbar dragkrok med snabbfäste
Presentation
Detta genuina dragfordon kan monteras och tas
bort utan behov av några verktyg.


1. Fästanordning
2. Skyddslock
3. Anslutningshylsa
4. Säkerhetsögla
5. Avtagbar dragkrok
6. Ratt för låsning/upplåsning
7. Säkerhetslås
8. Etikett för notering av nyckelreferenser


A. Låst läge (de gröna markeringarna i linje
med varandra): vridreglaget är i kontakt med
dragkroken (ingen spalt).
B. Upplåst läge (den röda markeringen i linje
med den gröna): vridreglaget är inte längre i
kontakt med dragkroken (spalt på ca 5 mm).
Släpvagnar med LED-lampor är inte
kompatibla med kabelhärvan på den här
enheten.
För att kunna köra med en dragkrok
under säkra förhållanden, se
motsvarande avsnitt.
Före användning
Försäkra dig om att draganordningen
är korrekt monterad genom att kontrollera
följande punkter:
–

den gröna markeringen på ratten är
inpassad med den gröna markeringen på
dragkroken.
– ratten är i kontakt med dragkroken (position
A ).
–

säkerhetsnyckelhålets lock är stängt och
nyckeln uttagen, ratten går inte längre att
manövrera.
–


dragkroken får inte kunna röra på sig i sin
fästanordning, testa genom att försöka skaka
på den med handen.
Om draganordningen inte är låst kan
släpvagnen komma att lossna – risk för
olycka!
Under användning
Lås aldrig upp anordningen så länge
draganordningen eller släpvagnen är
monterad på kulan.
Överskrid aldrig bilens högsta tillåtna tågvikt.
Följ alltid den maximalt tillåtna lasten för
dragkroken: om denna överskrids kan
enheten lossna från fordonet – risk för olycka!
Kontrollera strålkastarnas höjdjustering och
att lamporna på släpvagnen fungerar korrekt
innan du kör.
Se motsvarande avsnitt för mer information
om höjdjustering av strålkastare.
Efter användning
Vid körning utan släpvagn eller
lastanordning, ta bort dragkedjan och sätt in
skyddspluggen i fästanordningen för att ge
en tydlig sikt över nummerplåten och/eller
belysningen.

164
Praktisk information
Montering av
draganordningen


► Ta bort skyddslocket 2 under bakre
stötfångaren från fästanordningen 1.
►

För in änden på draganordningen 5

i
fästanordningen 1 och tryck draganordningen
uppåt. Den kommer automatiskt att låsa sig på
rätt sätt.


► Ratten 6 roteras ett kvarts varv moturs, akta
händerna!


► Kontrollera att mekanismen har låst på rätt
sätt (läge A).
►

Stäng låset
7 med nyckeln.
►

Dra ur nyckeln. Nyckeln går inte att ta ur
medan låset är öppet.
►


Snäpp fast skyddet på låset.

► Ta bort skyddskåpan från draganordningen.
► Fäst släpvagnen på draganordningen. ►

Fäst släpvagnens vajer i säkerhetsöglan
4
på
fästanordningen.
►
Sänk kontakthylsan
3
för att sätta den i
position.
►
För in släpvagnskontakten och rotera den
ett kvarts varv för att ansluta kontakten till
kontakthylsan 3
på fästanordningen.
Demontering av
draganordningen
► Ta tag i släpvagnens kontakt, snurra den ett
kvarts varv och dra för att frånkoppla den från
kontakthylsan
3 på fästanordningen.
►

L
yft kontakthylsan 3 åt höger igen för att hålla
den ur vägen.
►

Lossa släpvagnens vajer från säkerhetsöglan
4

på fästanordningen.
►

Lossa släpvagnen från draganordningen.
►


Sätt tillbaka skyddskåpan på
draganordningen.
►


T
a bort skyddet från låset och tryck fast det
på nyckeln.

165
Praktisk information
7

► För in nyckeln i låset 7 .
► Öppna låset med nyckeln.

► Håll draganordningen 5 med ena handen och
vrid ratten 6 medurs till fullt utslag med andra
handen. Släpp inte ratten.
►

T
a bort draganordningen från
fästanordningen 1.
►

Släpp ratten. Den stannar automatiskt i det
upplåsta läget (läge B

).


► Sätt tillbaka skyddslocket 2 på
fästanordningen 1.
►

Förvara draganordningen i dess påse och
utsätt den inte för smuts och stötar

.
Underhåll
För att anordningen ska fungera korrekt måste
dragkroken och dess fästanordning vara rena.
Innan du tvättar bilen med högtryckstvätt ska du
ta bort dragkroken och fästa skyddspluggen på
fästanordningen.
Fäst den bifogade etiketten lokaliserad
på ett tydligt synligt ställe, nära
fästanordning eller i bagageutrymmet.
Eventuella reparationer på dragkroken
ska utföras av en CITROËN -auktoriserad
verkstad eller annan kvalificerad verkstad.
Energisparläge
Detta system styr varaktigheten av vissa
funktioner för att bibehålla en nödvändig
laddningsnivå i batteriet då tändningen är
avslagen.
När motorn stängts av kan du fortsätta
att använda funktioner som ljud- och
multimediasystem, vindrutetorkare och halvljus
eller taklampor under en total varaktighet av ca
40 minuter.
Att välja läget
Ett bekräftande meddelande visas när
energisparläget är applicerat, och de aktiva
funktionerna placeras i vänteläge.
Om ett telefonsamtal pågår vid tillfället
kommer detta att upprätthållas i cirka 10
minuter via ljudsystemets handsfree-system.
Stänga av läget
Funktionerna återaktiveras automatiskt nästa
gång bilen används.
För att återställa användningen av funktionerna
omgående, startar du motorn och låter den vara
i gång:
–

Mindre än 10 minuter
, för att kunna använda
utrustningen i cirka 5 minuter.
–

Mer än 10 minuter
, för att kunna använda
utrustningen i cirka 30 minuter.

166
Praktisk information
– återhämtning pågår.
– hastigheten är över 120 km/h.
Borttagning

För sidoskärmarna
► Sätt i en platt skruvmejsel i var och en
av skärmens öppningar och prisa ut de fyra
klämmorna för att lossa dem.
► Luta försiktigt skärmen nedåt.
► Dra den mot dig för att frigöra hela enheten.
För den nedre centrala skärmen
► Sätt i en platt skruvmejsel i var och en
av skärmens öppningar och prisa ut de fem
klämmorna för att lossa dem.
► Dra den mot dig för att frigöra hela enheten.
Starta motorn och l
