2021 TOYOTA RAV4 PHEV Instructieboekje (in Dutch)

519
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa
ge 519 Wednesday, February 3, 2021 2:42 PM

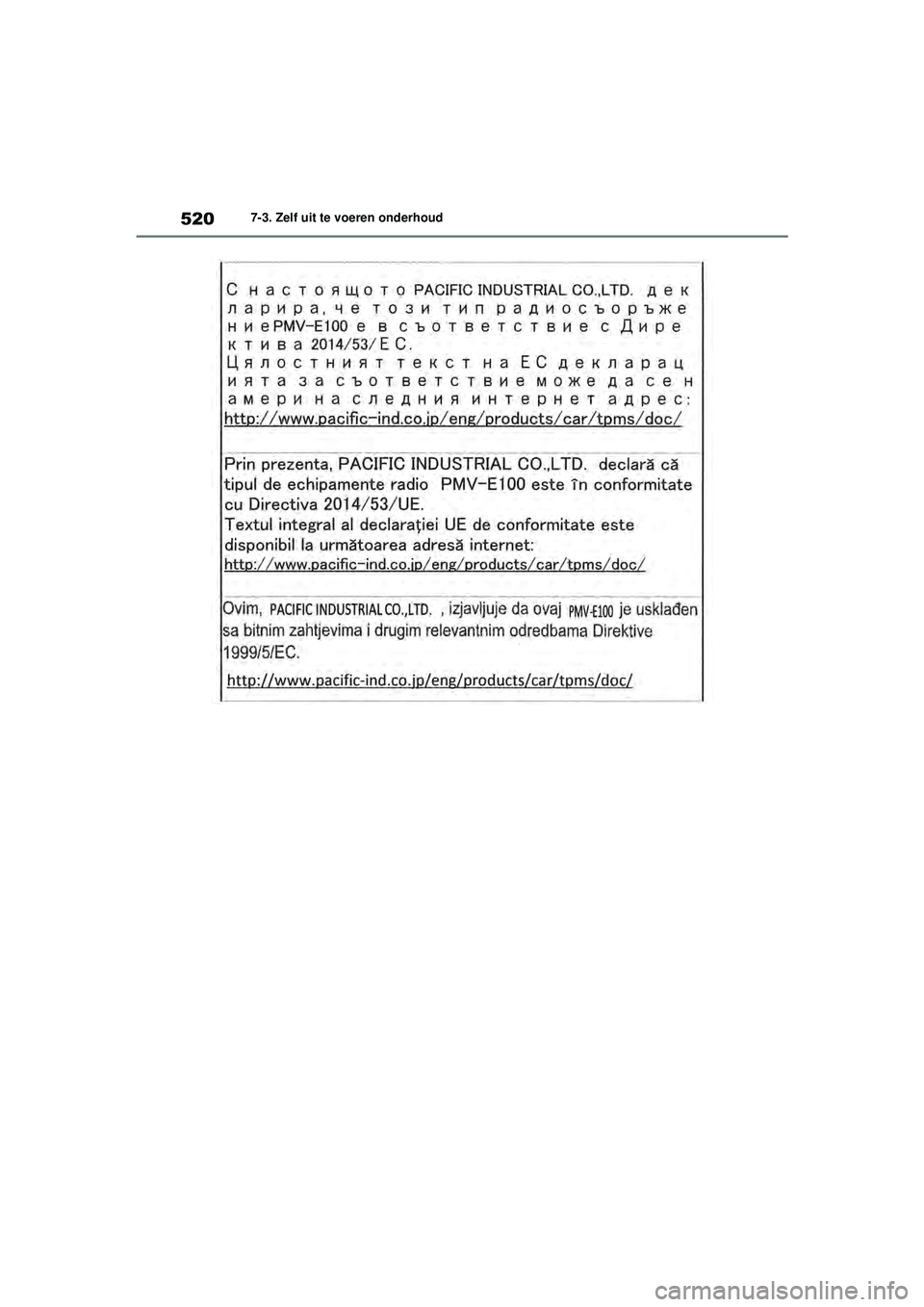

5207-3. Zelf uit te voeren onderhoud
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 520 Wednesday, February 3, 2021 2:42 PM

521
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa
ge 521 Wednesday, February 3, 2021 2:42 PM

5227-3. Zelf uit te voeren onderhoud
 Voor auto's die in Oekraïne zijn verkocht
 Voor auto's die in Servië zijn verkocht
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 522 Wednesday, February 3, 2021 2:42 PM

523
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren
en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssenso-
ren en -zenders geplaatst worden,
moeten de identificatiecodes van deze
componenten worden geregistreerd in
de bandenspanningswaarschuwings-
systeem-ECU en moet het banden-
spanningswaarschuwingssysteem
worden geïnitialiseerd. (
Blz. 525)
■Bij het vervangen van banden en velgen
Als de identificatiecode van de bandenspan-
ningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje
lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om
aan te geven dat er een storing in het sys-
teem aanwezig is.
■Het bandenspanningswaarschu-
wingssysteem moet worden geïni-
tialiseerd onder de volgende
omstandigheden:
 Bij het wisselen van wielen.
 Als de band is gewisseld.
 Nadat de identificatiecodes zijn
geregistreerd. ( Blz. 525)
 Wisselen tussen twee sets geregis-
treerde wielen.
Als het bandenspanningswaarschu-
wingssysteem wordt ge ïnitialiseerd,
wordt de actuele bandenspanning als
referentiespanning beschouwd.
■Initialiseren van het bandenspan-
ningswaarschuwingssysteem
1 Parkeer de auto op een veilige
plaats en zet het hybridesysteem
gedurende ten minste 20 minuten
uit.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
Plaatsen van
bandenspanningssensoren
en -zenders
OPMERKING
■Repareren of vervangen van banden,
velgen, bandenspanningssensoren, -
zenders en ventieldopjes
●Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en -zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er niet voorzichtig
mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ven-
tielen aan te brengen. Als de ventieldop-
jes niet geplaatst worden, dan kan er
water in de bandenspanningssensoren
terechtkomen en kunnen ze vast gaan
zitten.
●Vervang ventieldopjes alleen door het
voorgeschreven type ventieldopje.
Het dopje kan anders vast gaan zitten.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
(auto's zonder reservewiel)
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang bij het repareren of
vervangen van de band de bandenspan-
ningssensor en -zender. ( Blz. 511, 531)
Initialiseren van het
bandenspannings-
waarschuwingssysteem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 523 Wednesday, February 3, 2021 2:42 PM

5247-3. Zelf uit te voeren onderhoud
2Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( Blz. 625)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspanningswaarschuwings-
systeem.
3Schakel het hybridesysteem in.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
5 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Vehicle Settings”
(voertuiginstellingen) en houd ver-
volgens ingedrukt.
6 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op .
7 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer “Setting
Pressure” (inst. spanning). Houd
vervolgens ingedrukt.
De melding “Set Pressure Accepted” (span-
ninginstelling geaccepteerd) wordt weerge-
geven op het multi-informatiedisplay en het
waarschuwingslampje lage bandenspan-
ning knippert 3 keer.
Wanneer de melding verdwijnt, is de initiali-
satie voltooid.
Er wordt een melding weergegeven op het
multi-informatiedisplay. Ook wordt -- weer-
gegeven voor de bandenspanning van elke
band op het multi-informatiedisplay terwijl
het bandenspanningswaarschuwingssys-
teem de positie van de band bepaalt.
8Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met
een snelheid van ten minste onge-
veer 40 km/h gedurende ongeveer
10 tot 30 minuten.
Als de initialisatie is voltooid, wordt de ban-
denspanning van elke band weergegeven
op het multi-informatiedisplay.
Zelfs als er niet wordt gereden met een snel-
heid van ongeveer 40 km/h of hoger, kan de
initialisatie worden voltooid als er gedurende
langere tijde met de auto wordt gereden.
Parkeer de auto op een veilige plaats gedu-
rende ongeveer 20 minuten als de initialisa-
tie na 1 uur of langer rijden niet is voltooid en
rijd vervolgens nogmaals met de auto.
■Wanneer initialiseren
●De initialisatie wordt uitgevoerd als rijsnel-
heid ongeveer 40 km/h of hoger is.
●Voer de initialisatie uit na het op spanning
brengen van de banden. Zorg er daarnaast
voor dat de banden koud zijn bij de initiali-
satie en bij het aanpassen van de banden-
spanning.
●Het bandenspanningswaarschuwingssys-
teem kunt u zelf initialiseren maar afhanke-
lijk van de rijomstandigheden en de
rijomgeving kan het enige tijd duren voor-
dat de initialisatie voltooid is.
■De initialisatieprocedure
●Als u het contact tijdens de initialisatie per
ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de initialisatie weer te starten,
omdat de initialisatie automatisch wordt
herstart wanneer het contact de volgende
keer AAN wordt gezet.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 524 Wednesday, February 3, 2021 2:42 PM

525
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
●Als u per ongeluk de initialisatie uitvoert
wanneer initialiseren niet nodig is, breng
de banden dan op de juiste spanning wan-
neer ze koud zijn en voer de initialisatie
opnieuw uit.
●Als tijdens het bepalen van de positie van
elke band, waarbij de bandenspanningen
niet worden weergegeven op het multi-
informatiedisplay, de spanning in een band
daalt, gaat het waarschuwingslampje lage
bandenspanning branden.
■Als het bandenspanningswaarschu-
wingssysteem niet goed is geïnitiali-
seerd
●In de onderstaande situaties duurt het vol-
tooien van de initialisatie mogelijk langer
dan gebruikelijk of is initialisatie niet moge-
lijk. Normaliter duurt de initialisatie onge-
veer 30 minuten.
• Er wordt niet gereden met een snelheid van ongeveer 40 km/h of hoger
• Er wordt gereden op een onverharde weg
• Er wordt gereden in de buurt van andere auto's en het systeem herkent de banden-
spanningssensoren en -zenders van uw
auto niet tussen die van andere auto's.
• Als er met de auto in druk verkeer wordt gereden of in een andere situatie waarbij
andere auto's vlakbij u rijden, duurt het
mogelijk een poosje voordat het systeem
de bandenspanningssensoren en -zenders
van uw auto herkent.
●Parkeer de auto op een veilige plaats
gedurende ongeveer 20 minuten als de ini-
tialisatie na 1 uur of langer rijden niet is
voltooid en rijd vervolgens nogmaals met
de auto.
●Als er tijdens de initialisatie achteruit gere-
den wordt, worden de gegevens tot dat
punt gereset. Herhaal de initialisatieproce-
dure in dat geval vanaf het begin.
●In de volgende situaties wordt de initialisa-
tie niet gestart of is de initialisatie niet goed
voltooid en werkt het systeem niet goed.
Voer de initialisatieprocedure nogmaals
uit.
• Als het waarschuwingslampje lage ban- denspanning niet 3 keer knippert wanneer
wordt geprobeerd om de initialisatie te
starten.
• Als het waarschuwingslampje lage ban- denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den wanneer er na de initialisatie gedu-
rende ongeveer 20 minuten met de auto is
gereden. Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als de initialisatie niet kan wor-
den voltooid na het uitvoeren van de boven-
staande procedure.
Elke bandenspanningssensor en -zen-
der is voorzien van een unieke identifi-
catiecode. Bij het vervangen van een
bandenspanningssensor en -zender is
het noodzakelijk om de identificatie-
code te registreren.
Ga als volgt te werk bij het registreren
van de identificatiecodes:
1
Parkeer de auto op een veilige
plaats gedurende ongeveer 20
minuten en start daarna het hybri-
desysteem.
WAARSCHUWING
■Bij het initialiseren van het banden-
spanningswaarschuwingssysteem
Initialiseer het bandenspanningswaar-
schuwingssysteem niet voordat de banden
op de voorgeschreven spanning zijn
gebracht. Anders kan het voorkomen dat
het waarschuwingslampje voor de lage
bandenspanning niet gaat branden terwijl
de bandenspanning te laag is, of wel gaat
branden terwijl de bandenspanning in orde
is.
Registreren van
identificatiecodes
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 525 Wednesday, February 3, 2021 2:42 PM

5267-3. Zelf uit te voeren onderhoud
2Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
3 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Vehicle Settings”
(voertuiginstellingen) en houd ver-
volgens ingedrukt.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op .
5 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer “Identifying
Each Wheel & Position” (elk wiel en
positie identificeren). Houd vervol-
gens ingedrukt tot het waar-
schuwingslampje lage
bandenspanning 3 keer langzaam
knippert.
De modus voor het wijzigen van de wielen-
set wordt geactiveerd en de registratie wordt
gestart.
Vervolgens wordt er een melding weergege-
ven op het multi-informatiedisplay. Als de registratie wordt uitgevoerd, gaat het
waarschuwingslampje lage bandenspan-
ning gedurende ongeveer 1 minuut knippe-
ren en blijft het vervolgens branden. -- wordt
op het multi-informatiedisplay weergegeven
voor de bandenspanning van elke band.
6
Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met
een snelheid van ten minste onge-
veer 40 km/h gedurende ongeveer
10 tot 30 minuten.
Als de registratie is voltooid, dooft het waar-
schuwingslampje lage bandenspanning en
wordt de bandenspanning van elke band
weergegeven op het multi-informatiedisplay.
Zelfs als er niet wordt gereden met een snel-
heid van ongeveer 40 km/h of hoger, kan de
registratie worden voltooid als er gedurende
langere tijde met de auto wordt gereden. Als
de registratie na ten minste een uur rijden
niet is voltooid, herhaal dan de procedure
vanaf het begin.
7Initialiseer het bandenspannings-
waarschuwingssysteem.
(Blz. 523)
■Bij het registreren van identificatieco-
des
●De identificatiecoderegistratie wordt uitge-
voerd als rijsnelheid ongeveer 40 km/h of
hoger is.
●Controleer voordat u de identificatiecode-
registratie uitvoert of er zich geen velgen
met bandenspanningssensoren en -zen-
ders in de buurt van de auto bevinden.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 526 Wednesday, February 3, 2021 2:42 PM
