7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
La causa del problema potrebbe essere
una delle seguenti:
 Potrebbe non esserci abbastanza
carburante nel serbatoio del veicolo.
Rifornire il veicolo di carburante.
 Il motore potrebbe essere ingolfato.
Provare ancora a riavviare il motore
seguendo le procedure di avvia-
mento corrette. ( P.138)
 Potrebbe esserci un guasto nel
sistema immobilizer motore. ( P. 7 4 )
La causa del problema potrebbe essere
una delle seguenti:
 La batteria potrebbe essere scarica.
( P.347)
 I collegamenti ai morsetti della batte-
ria potrebbero essere allentati o cor-
rosi. ( P.279)
Il sistema di avviamento del motore
potrebbe non funzionare correttamente
a causa di un problema elettrico come
lo scaricamento della batteria della
chiave elettronica o un fusibile bruciato.
Tuttavia, è disponibile una procedura
temporanea per avviare il motore.
( P.343)
La causa del problema potrebbe essere
una delle seguenti:
 La batteria potrebbe essere scarica.
( P.347)
 Uno o entrambi i morsetti della batte-
ria potrebbero essere scollegati.
( P.279)
 Potrebbe esserci un guasto nel
sistema bloccasterzo.
Se il problema non può essere risolto o se le
procedure di riparazione non sono note,
contattare un qualsiasi concessionario auto-
rizzato Toyota o una qualsiasi officina auto-
rizzata Toyota, o un altro professionista
adeguatamente qualificato e attrezzato.
Quando il motore non parte, attuare la
procedura temporanea seguente per
avviare il motore, sempre che l’interrut-
tore motore funzioni correttamente.
Non utilizzare questa procedura di
avviamento fatta eccezione per i casi di
Se il motore non si avvia
Se il motore non si avvia anche
quando vengono osservate le pro-
cedure di avviamento corrette
( P.138), valutare ciascuno dei
punti descritti di seguito:
Il motore non parte nemmeno
se il motorino d’avviamento
funziona regolarmente.
Il motorino d’avviamento gira
lentamente, le luci dell’abita-
colo e i fari sono deboli e l’avvi-
satore acustico non suona o
suona ad un volume basso.
Il motorino d’avviamento non
gira
Il motorino d’avviamento non
gira, le luci dell’ abitacolo e i fari
non si accendono e l’avvisa-
tore acustico non suona.
Funzione di avviamento di
emergenza

344
YARIS(GR) Owner's Manual_Europe_M52L13_it
7-2. Operazioni da eseguire in caso di emergenza
emergenza.
1 Inserire il freno di stazionamento.
2 Controllare che la leva del cambio
sia in posizione N.
3 Portare l’interruttore motore su
ACC.
4 Premere e tenere premuto l’interrut-
tore motore per circa 15 secondi
mentre si tiene premuto a fondo il
pedale della frizione.
Anche se è possibile avviare il motore con
questa procedura, il sistema potrebbe non
funzionare correttamente. Far controllare il
veicolo da un qualsiasi concessionario auto-
rizzato Toyota o una qualsiasi officina auto-
rizzata Toyota, o un altro professionista
adeguatamente qualificato e attrezzato.
Se si perdono le chiavi
Un qualsiasi concessionario auto-
rizzato Toyota o una qualsiasi offi-
cina autorizzata Toyota o un altro
professionista adeguatamente
qualificato e attrezzato possono
utilizzare l’altra chiave meccanica
e il numero chiave stampato sulla
piastrina numero chiave per for-
nire chiavi nuove originali.
Conservare la piastrina in un
luogo sicuro, per esempio nel por-
tafoglio; non lasciarla all’interno
del veicolo.
NOTA
■Se viene smarrita una chiave elettro-
nica
In caso di smarrimento della chiave elet- tronica, il rischio di un furto del veicolo aumenta sensibilmente. Portare immedia-
tamente il proprio veicolo presso un qual- siasi concessionario autorizzato Toyota o una qualsiasi officina autorizzata Toyota, o
un altro professionista adeguatamente qualificato e attrezzato, con tutte le altre chiavi elettroniche fornite con il veicolo.

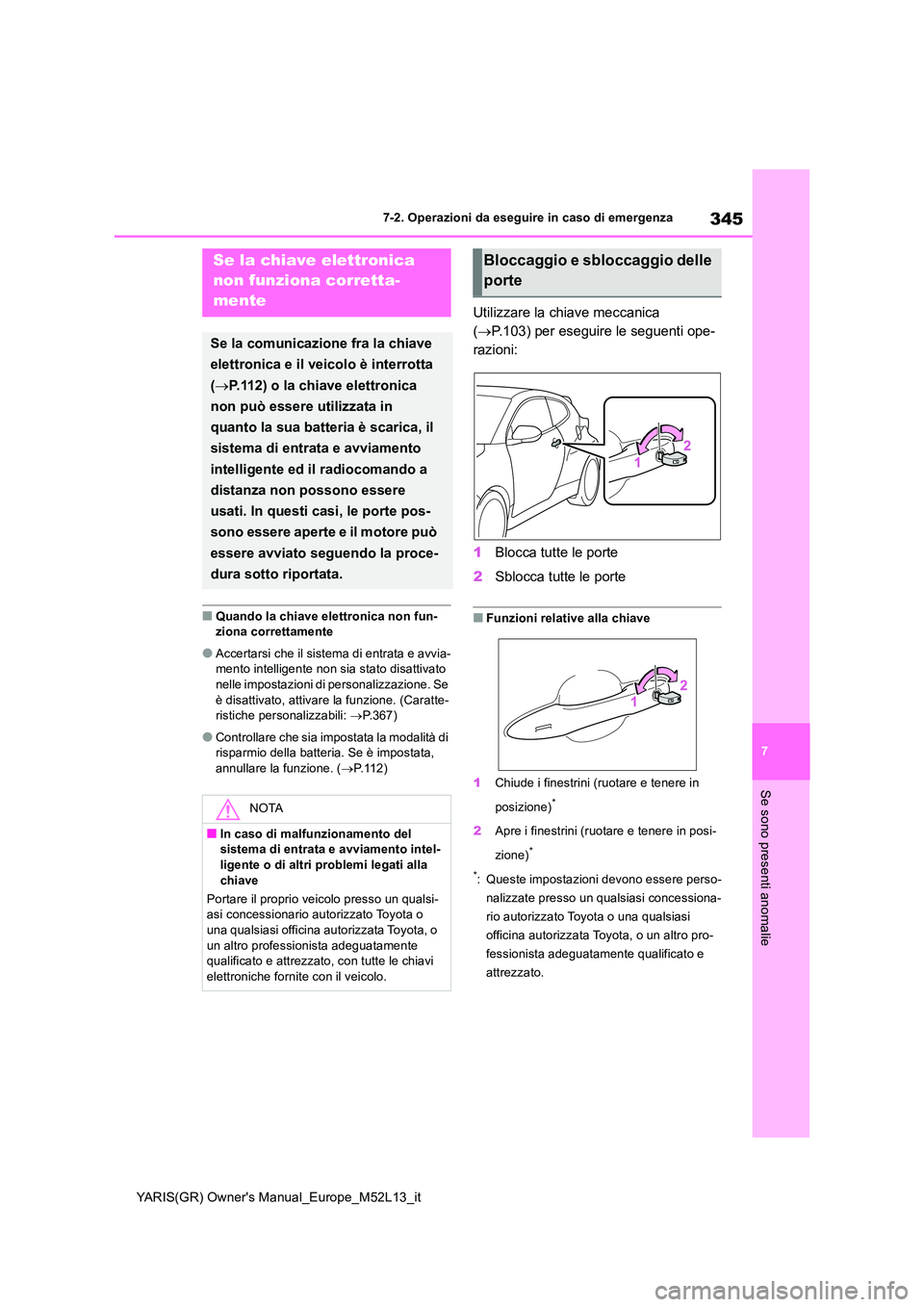

345
7
YARIS(GR) Owner's Manual_Europe_M52L13_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
■Quando la chiave elettronica non fun- ziona correttamente
●Accertarsi che il sistema di entrata e avvia-mento intelligente non sia stato disattivato nelle impostazioni di personalizzazione. Se
è disattivato, attivare la funzione. (Caratte- ristiche personalizzabili: P.367)
●Controllare che sia impostata la modalità di risparmio della batteria. Se è impostata, annullare la funzione. ( P. 1 1 2 )
Utilizzare la chiave meccanica
( P.103) per eseguire le seguenti ope-
razioni:
1 Blocca tutte le porte
2 Sblocca tutte le porte
■Funzioni relative alla chiave
1 Chiude i finestrini (ruotare e tenere in
posizione)*
2 Apre i finestrini (ruotare e tenere in posi-
zione)*
*: Queste impostazioni devono essere perso-
nalizzate presso un qualsiasi concessiona-
rio autorizzato Toyota o una qualsiasi
officina autorizzata Toyota, o un altro pro-
fessionista adeguatamente qualificato e
attrezzato.
Se la chiave elettronica
non funziona corretta-
mente
Se la comunicazione fra la chiave
elettronica e il veicolo è interrotta
( P.112) o la chiave elettronica
non può essere utilizzata in
quanto la sua batteria è scarica, il
sistema di entrata e avviamento
intelligente ed il radiocomando a
distanza non possono essere
usati. In questi casi, le porte pos-
sono essere aperte e il motore può
essere avviato seguendo la proce-
dura sotto riportata.
NOTA
■In caso di malfunzionamento del sistema di entrata e avviamento intel-
ligente o di altri problemi legati alla chiave
Portare il proprio veicolo presso un qualsi- asi concessionario autorizzato Toyota o
una qualsiasi officina autorizzata Toyota, o un altro professionista adeguatamente qualificato e attrezzato, con tutte le chiavi
elettroniche fornite con il veicolo.
Bloccaggio e sbloccaggio delle
porte

346
YARIS(GR) Owner's Manual_Europe_M52L13_it
7-2. Operazioni da eseguire in caso di emergenza
1Portare la leva del cambio in posi-
zione N e premere il pedale della fri-
zione.
2 Toccare la zona dietro pulsante di
bloccaggio e pulsante di sbloccag-
gio sulla chiave elettronica verso
l’interruttore motore.
Quando viene rilevata la chiave elettronica,
entra in funzione un cicalino e l’interruttore motore passerà su ON.
Quando il sistema di entrata e avviamento intelligente viene disattivato nelle imposta-
zioni di personalizzazione, l’interruttore motore passa su ACC.
3 Premere a fondo il pedale della fri-
zione e verificare che com-
paia sul display multifunzione.
4 Premere l’interruttore motore in
modo rapido e deciso.
Nel caso in cui non fosse ancora possi-
bile avviare il motore, contattare un
qualsiasi concessionario autorizzato
Toyota o una qualsiasi officina autoriz-
zata Toyota, o un altro professionista
adeguatamente qualificato e attrezzato.
■Spegnimento del motore
Portare la leva del cambio in posizione N e premere l’interruttore motore come di con-sueto per spegnere il motore.
■Batteria della chiave elettronica
Poiché la procedura sopra descritta è una
misura temporanea, è consigliabile sostituire la batteria della chiave elettronica non appena questa si scarica. ( P.301)
■Allarme (se presente)
Utilizzando la chiave meccanica per bloccare
le porte, il sistema di allarme non si inserisce. Se una porta viene sbloccata utilizzando la chiave meccanica quando il sistema di
allarme è inserito, l’allarme potrebbe scat- tare. ( P. 7 6 )
■Variazione delle modalità dell’interrut- tore motore
Rilasciare il pedale della frizione e premere
l’interruttore motore come al precedente punto 3. Il motore non si avvia e la modalità cambia
ogni volta che si preme l’interruttore. ( P.140)
AVVISO
■Quando si usa la chiave meccanica e
si azionano gli alzacristalli elettrici
Azionare l’alzacristallo elettrico dopo aver controllato che non vi sia alcuna possibilità che parti del corpo dei passeggeri pos-
sano rimanere incastrate nel finestrino. Non consentire inoltre ai bambini di azio-nare la chiave meccanica. I bambini e gli
altri passeggeri potrebbero rimanere intrappolati nell’alzacristallo elettrico.
Avviamento del motore

347
7
YARIS(GR) Owner's Manual_Europe_M52L13_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
Se si ha a disposizione una serie di
cavetti ponte (o di avviamento) e un
secondo veicolo con una batteria a 12
volt, si può avviare il proprio veicolo
procedendo come descritto di seguito.
1 Veicoli dotati di allarme (P. 7 6 ) :
Confermare che si ha con sé la
chiave.
Quando si collegano i cavetti ponte (o di avviamento), a seconda della situazione potrebbe attivarsi l’allarme e le porte potreb-
bero bloccarsi. ( P.77)
2Aprire il cofano. (P.272)
3 Rimuovere la copertura del motore.
4 Collegare una pinza positiva del cavetto ponte a sul proprio veicolo e colle-
gare la pinza all’altra estremità del cavo positivo a sul secondo veicolo. Col-
Se la batteria del veicolo è
scarica
Quando la batteria del veicolo è
scarica, si può avviare il motore
procedendo nel modo indicato.
È anche possibile contattare un
qualsiasi concessionario autoriz-
zato Toyota o una qualsiasi offi-
cina autorizzata Toyota, o un altro
professionista adeguatamente
qualificato e attrezzato.
Riavvio del motore

348
YARIS(GR) Owner's Manual_Europe_M52L13_it
7-2. Operazioni da eseguire in caso di emergenza
legare quindi una pinza negativa del cavetto ponte a sul secondo veicolo e
collegare la pinza all’altra estremità del cavo negativo a .
Morsetto positivo (+) della batteria (proprio veicolo)
Morsetto positivo (+) della batteria (secondo veicolo)
Morsetto negativo (-) della batteria (secondo veicolo)
Punto in metallo robusto, fisso e non verniciato, lontano dalla batteria e da qua-
lunque parte mobile, come mostrato in figura
5 Avviare il motore del secondo vei-
colo. Aumentare leggermente il
regime del motore e mantenerlo a
quel livello per circa 5 minuti al fine
di permettere la ricarica della batte-
ria del proprio veicolo.
6 Aprire e chiudere una qualsiasi
porta del veicolo con l’interruttore
motore spento.
7 Mantenere costante il regime del
motore del secondo veicolo e
avviare il motore del veicolo por-
tando l’interruttore motore su ON.
8 Appena il motore del veicolo si è
avviato, rimuovere i cavetti ponte
seguendo l’ordine inverso a quello
in cui sono stati collegati.
Quando il motore si avvia, far control-
lare il veicolo appena possibile da un
qualsiasi concessionario autorizzato
Toyota o una qualsiasi officina autoriz-
zata Toyota, o un altro professionista
adeguatamente qualificato e attrezzato.
■Avviamento del motore con batteria
scarica
Il motore non può essere avviato a spinta.
■Per evitare lo scaricamento della batte- ria
●Spegnere i fari e l’impianto audio mentre il motore è spento.
●Disattivare tutti i componenti elettrici non

349
7
YARIS(GR) Owner's Manual_Europe_M52L13_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
necessari quando il veicolo sta viaggiando a bassa velocità per un lungo periodo, come nel traffico intenso.
■Quando la batteria è rimossa o scarica
●Le informazioni salvate nella centralina vengono cancellate. Quando la batteria è
scarica, far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o una qualsiasi officina autorizzata
Toyota, o un altro professionista adeguata- mente qualificato e attrezzato.
●Alcuni sistemi potrebbero richiedere l’ini-zializzazione. ( P.376)
■Quando i morsetti della batteria ven- gono rimossi
Quando i morsetti della batteria vengono
rimossi, le informazioni memorizzate nella ECU vengono cancellate. Prima di rimuovere i morsetti della batteria, contattare un qualsi-
asi concessionario autorizzato Toyota o una qualsiasi officina autorizzata Toyota, o un altro professionista adeguatamente qualifi-
cato e attrezzato.
■Caricamento della batteria
L’elettricità accumulata nella batteria si scari- cherà gradualmente anche se il veicolo non è in uso, a causa della scarica naturale e degli
effetti di dispersione di certi apparecchi elet- trici. Se il veicolo viene lasciato fermo per lungo tempo, la batteria si potrebbe scaricare
e il motore potrebbe poi non avviarsi. (La bat- teria si ricarica automaticamente durante la guida.)
■Quando si ricarica o si sostituisce la
batteria
●In alcuni casi, potrebbe non essere possi-
bile sbloccare le porte mediante il sistema di entrata e avviamento intelligente quando la batteria è scarica. Utilizzare il radioco-
mando a distanza o la chiave meccanica per bloccare o sbloccare le porte.
●Il motore potrebbe non avviarsi al primo tentativo dopo aver ricaricato la batteria, tuttavia, a partire dal secondo tentativo
esso si avvierà normalmente. Ciò non indica un malfunzionamento.
●La modalità dell’interruttore motore viene memorizzata dal veicolo. Quando la batte-
ria viene ricollegata, il sistema ritornerà nella modalità in cui era prima che la batte-ria si scaricasse. Prima di scollegare la
batteria, spegnere l’interruttore motore. Se non si è sicuri di qual era la modalità dell’interruttore motore prima che la batte-
ria si scaricasse, prestare particolare atten- zione quando si ricollega la batteria.
■Quando si sostituisce la batteria
●Utilizzare una batteria originale progettata specificamente per l’uso con il sistema di spegnimento e avviamento intelligente
oppure una batteria con specifiche equiva- lenti a quelle della batteria originale. Se viene utilizzata una batteria non verificata,
le funzioni del sistema di spegnimento e avviamento intelligente potrebbero venire limitate per proteggere la batteria. Inoltre, il
livello di prestazioni della batteria potrebbe diminuire e il motore potrebbe non essere in grado di riavviarsi. Per ulteriori dettagli,
contattare un qualsiasi concessionario autorizzato Toyota o una qualsiasi officina autorizzata Toyota, o un altro professioni-
sta adeguatamente qualificato e attrez- zato.
●Utilizzare una batteria conforme alle nor-mative europee.
●Utilizzare una batteria la cui dimensione del corpo esterno sia identica a quella pre-cedente, la capacità sia equivalente a 20
ore o maggiore (20HR), ed il cui valore prestazionale (CCA) sia equivalente o maggiore. Controllare la targhetta nella
parte superiore della batteria per quanto riguarda le dimensioni e le caratteristiche della batteria (ad es. LN3, 65Ah, 600A).
• Se le dimensioni sono diverse, la batteria non potrà essere adeguatamente messa in sicurezza.
• Se la capacità oraria di 20 ore è ridotta, anche se il veicolo non viene utilizzato per un breve periodo, la batteria può scaricarsi
e il motore può non essere in grado di avviarsi.
●Utilizzare una batteria al calcio del tipo con ventilazione
●Dopo la sostituzione, fissare saldamente i seguenti componenti al foro di scarico della batteria.

350
YARIS(GR) Owner's Manual_Europe_M52L13_it
7-2. Operazioni da eseguire in caso di emergenza
• Utilizzare il tubo flessibile di scarico che era collegato alla batteria prima di eseguire la sostituzione e assicurarsi che sia salda-
mente collegato alla sezione del foro del veicolo.• Utilizzare il tappo del foro di scarico incluso
nella batteria sostituita, oppure quello installato sulla batteria stessa prima della sostituzione. (Il foro di scarico può avere
un tappo, a seconda del tipo di batteria da sostituire)
Tappo del foro di scarico
Foro di scarico
Tubo flessibile di scarico
●Per informazioni dettagliate, rivolgersi a un
qualsiasi concessionario autorizzato Toyota o una qualsiasi officina autorizzata Toyota, o un altro professionista adeguata-
mente qualificato e attrezzato.
AVVISO
■Quando i morsetti della batteria ven- gono rimossi
Rimuovere sempre per primo il morsetto
negativo (-). Se il terminale positivo (+) entra in contatto con qualsiasi parte in metallo dopo essere stato rimosso, potreb-
bero essere emesse delle scintille con il conseguente rischio di incendi o scosse elettriche e possibili lesioni gravi o mortali.
■Per evitare incendi o esplosioni della batteria
Osservare le seguenti precauzioni per evi-
tare che il gas infiammabile che potrebbe fuoriuscire dalla batteria si accenda acci-dentalmente:
●Controllare che ciascun cavetto ponte sia collegato al morsetto corretto e non tocchi inavvertitamente parti diverse dal
morsetto in questione.
●Evitare che l’altra estremità del cavetto ponte collegato al morsetto “+” vada a
contatto con qualsiasi altra parte o superficie metallica presente nella zona, quali staffe o parti in metallo non verni-
ciato.
●Impedire che i morsetti + e - dei cavetti ponte entrino in contatto tra di loro.
●Non fumare, non utilizzare fiammiferi o accendisigari, né esporre la batteria a fiamme libere.
■Precauzioni relative alla batteria
La batteria contiene elettrolito acido tos- sico e corrosivo mentre altre sue parti con-tengono piombo e suoi composti. Quando
si maneggia la batteria, adottare le seguenti precauzioni:
●Quando si lavora con la batteria, indos-
sare sempre occhiali protettivi e proce- dere con cautela per evitare che gli elettroliti (acidi) vengano a contatto con
pelle, vestiti o la carrozzeria del veicolo.
●Non chinarsi sulla batteria.
●Nel caso in cui l’elettrolito venisse a
contatto con la pelle o con gli occhi, lavare immediatamente con acqua la zona interessata e rivolgersi ad un
medico. In attesa di ricevere un tratta- mento medico, tenere una spugna bagnata o un panno inumidito sopra la
zona interessata.
●Dopo aver maneggiato il supporto batte- ria, i morsetti e altre parti relative alla
batteria occorre lavarsi sempre le mani.
●Non consentire a bambini di avvicinarsi alla batteria.
