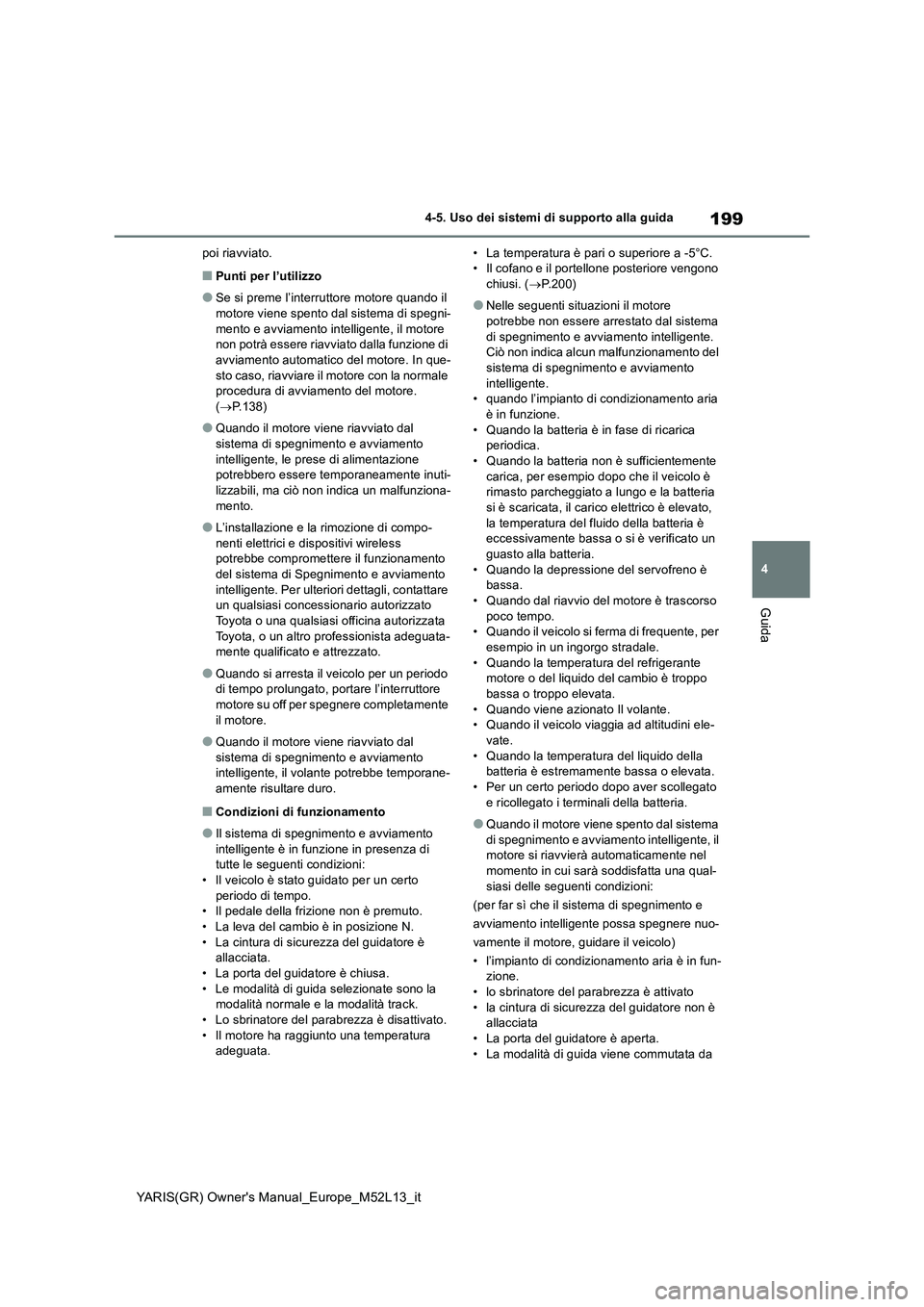

199
4
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Guida
poi riavviato.
■Punti per l’utilizzo
●Se si preme l’interruttore motore quando il
motore viene spento dal sistema di spegni-
mento e avviamento intelligente, il motore
non potrà essere riavviato dalla funzione di
avviamento automatico del motore. In que-
sto caso, riavviare il motore con la normale
procedura di avviamento del motore.
(P.138)
●Quando il motore viene riavviato dal
sistema di spegnimento e avviamento
intelligente, le prese di alimentazione
potrebbero essere temporaneamente inuti-
lizzabili, ma ciò non indica un malfunziona-
mento.
●L’installazione e la rimozione di compo-
nenti elettrici e dispositivi wireless
potrebbe compromettere il funzionamento
del sistema di Spegnimento e avviamento
intelligente. Per ulteriori dettagli, contattare
un qualsiasi concessionario autorizzato
Toyota o una qualsiasi officina autorizzata
Toyota, o un altro professionista adeguata-
mente qualificato e attrezzato.
●Quando si arresta il veicolo per un periodo
di tempo prolungato, portare l’interruttore
motore su off per spegnere completamente
il motore.
●Quando il motore viene riavviato dal
sistema di spegnimento e avviamento
intelligente, il volante potrebbe temporane-
amente risultare duro.
■Condizioni di funzionamento
●Il sistema di spegnimento e avviamento
intelligente è in funzione in presenza di
tutte le seguenti condizioni:
• Il veicolo è stato guidato per un certo
periodo di tempo.
• Il pedale della frizione non è premuto.
• La leva del cambio è in posizione N.
• La cintura di sicurezza del guidatore è
allacciata.
• La porta del guidatore è chiusa.
• Le modalità di guida selezionate sono la
modalità normale e la modalità track.
• Lo sbrinatore del parabrezza è disattivato.
• Il motore ha raggiunto una temperatura
adeguata.• La temperatura è pari o superiore a -5°C.
• Il cofano e il portellone posteriore vengono
chiusi. (P.200)
●Nelle seguenti situazioni il motore
potrebbe non essere arrestato dal sistema
di spegnimento e avviamento intelligente.
Ciò non indica alcun malfunzionamento del
sistema di spegnimento e avviamento
intelligente.
• quando l’impianto di condizionamento aria
è in funzione.
• Quando la batteria è in fase di ricarica
periodica.
• Quando la batteria non è sufficientemente
carica, per esempio dopo che il veicolo è
rimasto parcheggiato a lungo e la batteria
si è scaricata, il carico elettrico è elevato,
la temperatura del fluido della batteria è
eccessivamente bassa o si è verificato un
guasto alla batteria.
• Quando la depressione del servofreno è
bassa.
• Quando dal riavvio del motore è trascorso
poco tempo.
• Quando il veicolo si ferma di frequente, per
esempio in un ingorgo stradale.
• Quando la temperatura del refrigerante
motore o del liquido del cambio è troppo
bassa o troppo elevata.
• Quando viene azionato Il volante.
• Quando il veicolo viaggia ad altitudini ele-
vate.
• Quando la temperatura del liquido della
batteria è estremamente bassa o elevata.
• Per un certo periodo dopo aver scollegato
e ricollegato i terminali della batteria.
●Quando il motore viene spento dal sistema
di spegnimento e avviamento intelligente, il
motore si riavvierà automaticamente nel
momento in cui sarà soddisfatta una qual-
siasi delle seguenti condizioni:
(per far sì che il sistema di spegnimento e
avviamento intelligente possa spegnere nuo-
vamente il motore, guidare il veicolo)
• l’impianto di condizionamento aria è in fun-
zione.
• lo sbrinatore del parabrezza è attivato
• la cintura di sicurezza del guidatore non è
allacciata
• La porta del guidatore è aperta.
• La modalità di guida viene commutata da

200
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
normale e dalla modalità track a un’altra
modalità.
• viene premuto l’interruttore di disattiva-
zione del sistema di Spegnimento e avvia-
mento intelligente
• il volante viene azionato.
• il veicolo comincia a slittare su di una pen-
denza.
●Quando il motore viene spento dal sistema
di spegnimento e avviamento intelligente,
può riavviarsi automaticamente nelle
seguenti situazioni: (per far sì che il
sistema di spegnimento e avviamento
intelligente possa spegnere nuovamente il
motore, guidare il veicolo)
• quando il pedale del freno viene azionato o
premuto con forza.
• quando l’impianto di condizionamento aria
è in funzione.
• quando viene azionato un interruttore
dell’impianto di condizionamento aria
(interruttore sbrinatore parabrezza ecc.).
• se il livello di carica della batteria è basso.
■Quando viene aperto il cofano
Se il cofano viene aperto quando il motore è
stato spento dal sistema di spegnimento e
avviamento intelligente, il motore entrerà in
stallo e non potrà essere riavviato dalla fun-
zione di avviamento automatico del motore.
In questo caso, riavviare il motore con la nor-
male procedura di avviamento del motore.
(P.138)
■Quando vengono aperti il cofano o il
portellone posteriore
Se il cofano o il portellone posteriore ven-
gono chiusi dopo aver avviato il motore con il
cofano o il portellone posteriore aperti, il
sistema di spegnimento e avviamento intelli-
gente non funzionerà. Chiudere il cofano e il
portellone posteriore, spegnere l’interruttore
motore, attendere almeno 30 secondi e,
quindi, riavviare il motore.
■Funzionamento dell’impianto di condi-
zionamento aria mentre il motore è
fermo a seguito di intervento del
sistema di spegnimento e avviamento
intelligente
Veicoli con impianto di condizionamento aria
automatico: Se l’impianto di condizionamento
aria è in modalità automatica e il motore viene spento dal sistema di spegnimento e
avviamento intelligente, la velocità della ven-
tola può essere ridotta o la ventola può
essere fermata per evitare un innalzamento o
un abbassamento della temperatura nell’abi-
tacolo.
Per dare priorità al funzionamento
dell’impianto di condizionamento aria quando
il veicolo è fermo, disattivare il sistema di
spegnimento e avviamento intelligente pre-
mendone il relativo interruttore di disattiva-
zione.
●Se il parabrezza è appannato
Attivare lo sbrinatore del parabrezza.
(P.236)
Se il parabrezza si appanna frequentemente,
premere l’interruttore di disattivazione del
sistema di spegnimento e avviamento intelli-
gente per disattivare il sistema.
●Se l’impianto di condizionamento aria
emette odore
Premere l’interruttore di disattivazione del
sistema di spegnimento e avviamento intelli-
gente per disattivare il sistema.
■Modifica del tempo di arresto con
impianto di condizionamento aria in
funzione
La durata di funzionamento del sistema di
spegnimento e avviamento intelligente con
impianto di condizionamento aria in funzione
può essere modificata in del display mul-
tifunzione (P.88). (La durata di funziona-
mento del sistema di spegnimento e
avviamento intelligente con impianto di con-
dizionamento aria non in funzione non può
essere modificata.)
■Visualizzazione dello stato del sistema
di spegnimento e avviamento intelli-
gente
P. 9 3
■Messaggi sul display multifunzione
Se si verificano le seguenti situazioni, e
sul display multifunzione potrebbe apparire
un messaggio.

201
4
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Guida
●Quando il motore non può essere arrestato
dal sistema di spegnimento e avviamento
intelligente
“Batt. inappropr.”
• Potrebbe essere stata installata una batte-
ria non adatta al sistema di spegnimento e
avviamento intelligente.
Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o una
qualsiasi officina autorizzata Toyota, o un
altro professionista adeguatamente qualifi-
cato e attrezzato.
“Ricarica batt.”
• Il livello di carica della batteria potrebbe
essere basso.
Lo spegnimento del motore è temporanea-
mente vietato per dare priorità alla ricarica
della batteria. Il sistema sarà attivato dopo un
determinato periodo di funzionamento del
motore.
• È possibile che sia in corso carica di
refresh
Terminata la carica di refresh, che può
durare fino a un’ora, il sistema può essere
attivato.
• Se la visualizzazione è continua per un
periodo prolungato (più di un’ora)
Potrebbe essersi verificato un guasto della
batteria. Per ulteriori dettagli, contattare un
qualsiasi concessionario autorizzato Toyota o
una qualsiasi officina autorizzata Toyota, o un
altro professionista adeguatamente qualifi-
cato e attrezzato.
“Sistema Stop & Start non disponibile”
• Il sistema di Spegnimento e avviamento
intelligente è temporaneamente disabili-
tato.
Far funzionare il motore per un po’ di
tempo.
• Il motore potrebbe essere stato avviato
con il cofano aperto.
Chiudere il cofano, spegnere l’interruttore
motore, attendere almeno 30 secondi e riav-viare il motore.
“In preparazione”
• Il veicolo viaggia ad altitudini elevate.
“Per climatizz.”
• Viene utilizzato l’impianto di condiziona-
mento aria quando la temperatura
ambiente è alta o bassa.
Se la differenza tra la temperatura impo-
stata e la temperatura dell’abitacolo si riduce,
il sistema sarà attivato.
• Lo sbrinatore del parabrezza è attivato.
●Quando il motore si riavvia automatica-
mente dopo che è stato arrestato dal
sistema di spegnimento e avviamento
intelligente
“Per climatizz.”
• L’impianto di condizionamento aria è stato
attivato o è in uso.
• Lo sbrinatore del parabrezza è stato atti-
vato.
“Ricarica batt.”
• Il livello di carica della batteria potrebbe
essere basso.
Il motore viene riavviato per dare priorità
alla carica della batteria. Il sistema sarà atti-
vato dopo un determinato periodo di funzio-
namento del motore.
●Quando il motore non può essere riavviato
dal sistema di spegnimento e avviamento
intelligente
“Sistema Stop & Start attivo. Selezionare N e
premere la frizione per riavviare.”
Quando il motore è stato spento dal
sistema di spegnimento e avviamento intelli-
gente, la leva del cambio è stata spostata in
una posizione diversa da N senza premere il
pedale della frizione.
■Se suona un cicalino
Se la leva del cambio viene spostata in una
posizione diversa da N con il pedale della fri-
zione rilasciato quando il motore viene
spento dal sistema di spegnimento e avvia-

202
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
mento intelligente, si attiverà un cicalino e l’indicatore del sistema di spegnimento e avviamento intelligente lampeggerà. Per spe-
gnere il cicalino, portare la leva del cambio su N. Anche in questa situazione, il motore si avvia se è premuto il pedale della frizione.
■Funzione di protezione del sistema di
spegnimento e avviamento intelligente
●Quando il volume dell’impianto audio è
eccessivamente alto, è possibile che il suono dell’impianto audio venga improvvi-samente interrotto al fine di ridurre il con-
sumo della batteria. Per evitare la disabilitazione dell’impianto audio, tenere il volume dell’impianto audio a un’intensità
moderata. Se l’impianto audio è stato disa- bilitato, portare l’interruttore motore su off, attendere per un tempo minimo di 3
secondi e quindi portare l’interruttore su ACC o ON per riabilitare l’impianto audio.
●L’impianto audio non può venire attivato se i terminali della batteria vengono scollegati e poi ricollegati. Se ciò avviene, spegnere
l’interruttore motore e quindi ripetere l’ope- razione che segue per due volte per atti-vare normalmente l’impianto audio.
• Portare l’interruttore motore su ON e poi portarlo su off.
■Sostituzione della batteria
 P.349
■Se l’indicatore di disattivazione del sistema di spegnimento e avviamento
intelligente lampeggia continuamente
Il sistema potrebbe non funzionare corretta- mente. Far controllare il veicolo da un qualsi-asi concessionario autorizzato Toyota o una
qualsiasi officina autorizzata Toyota, o un altro professionista adeguatamente qualifi-cato e attrezzato.
AVVISO
■Quando il sistema di spegnimento e
avviamento intelligente è in funzione
Accertarsi di disattivare il sistema di spe- gnimento e avviamento intelligente quando il veicolo si trova in un’area scar-
samente ventilata.
Se il sistema non è disattivato, il motore potrebbe inaspettatamente essere riav-viato automaticamente, provocando
l’accumulo di gas di scarico e il loro ingresso nel veicolo, con la possibilità di conseguenze gravi per la salute o addirit-
tura mortali.
●Non abbandonare il veicolo mentre il motore viene spento dal sistema di spe-gnimento e avviamento intelligente
(quando l’indicatore del sistema di spe- gnimento e avviamento intelligente è acceso). Potrebbe verificarsi un inci-
dente a causa della funzione di avvia- mento automatico del motore.
●Premere il pedale del freno e inserire il
freno di stazionamento quando neces- sario mentre il motore viene spento dal sistema di spegnimento e avviamento
intelligente(quando l’indicatore del sistema di Spegnimento e avviamento
intelligente è acceso).
NOTA
■Per garantire il corretto funziona- mento del sistema
Il sistema di spegnimento e avviamento
intelligente potrebbe non funzionare cor- rettamente se si dovesse verificare una qualsiasi delle seguenti situazioni. Far
controllare il veicolo da un qualsiasi con- cessionario autorizzato Toyota o una qual-siasi officina autorizzata Toyota, o un altro
professionista adeguatamente qualificato e attrezzato.
●Mentre la cintura di sicurezza del guida-tore è allacciata, la spia di promemoria
cinture di sicurezza guidatore e passeg- gero anteriore non allacciate lampeggia.

203
4
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Guida
*: Se presente
NOTA
●Anche quando la cintura di sicurezza
del guidatore non è allacciata, la spia di promemoria cinture di sicurezza guida-tore e passeggero anteriore non allac-
ciate non si accende.
●Anche se la porta del guidatore è chiusa, la spia di avvertimento porta
aperta si accende oppure la luce abita- colo si accende quando l’interruttore luci abitacolo è in posizione porta.
●Anche se la porta del guidatore è aperta, la spia di avvertimento porta aperta non si accende oppure la luce
abitacolo non si accende quando l’inter- ruttore luci abitacolo è in posizione aperta.
■Se il motore è in stallo
Se il sistema di spegnimento e avviamento intelligente è attivato e il pedale della fri-zione viene premuto rapidamente, il
motore può riavviarsi.
BSM (monitoraggio punti
ciechi)*
Il monitor di rilevazione punti cie-
chi è un sistema che utilizza dei
sensori radar posteriori installati
sulla parte interna del paraurti
posteriore, sul lato destro e sini-
stro, per aiutare il guidatore a veri-
ficare le condizioni di sicurezza
prima di cambiare corsia.
AVVISO
■Avvertenze relative all’utilizzo del
sistema
Il guidatore rimane sempre unico respon- sabile di una guida sicura. Guidare sem-pre nel rispetto delle regole per la
sicurezza, prestando attenzione a quanto avviene sulla strada.
Il Monitor di rilevazione punti ciechi è una funzione supplementare, in grado di avver-
tire il guidatore della presenza di un vei- colo che si trova in un punto cieco degli specchietti retrovisori esterni o che, avvici-
nandosi rapidamente da dietro, entra in un punto cieco. Si raccomanda di non fare eccessivo affidamento sul monitor di rile-
vazione punti ciechi. Dato che questa fun- zione non è in grado di valutare se è sicuro cambiare corsia, se si facesse eccessivo
affidamento su di essa, si potrebbe cau- sare un incidente con conseguenti lesioni gravi o mortali.
Poiché il sistema potrebbe non funzionare
correttamente in determinate condizioni, è necessario che il guidatore verifichi con i propri occhi che sussistano le condizioni di
sicurezza.

204
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Interruttori di comando
Attivazione/disattivazione del monitoraggio
punti ciechi.
Indicatori degli specchietti retrovi-
sori esterni
Quando viene rilevata la presenza di un vei-
colo nel punto cieco degli specchietti retrovi-
sori esterni o di un veicolo che si avvicina ad
alta velocità da dietro al punto cieco, l’indica-
tore dello specchietto retrovisore esterno sul
lato del rilevazione si illumina. Se viene azio-
nata la leva indicatore di direzione verso il
lato di rilevazione, l’indicatore dello spec-
chietto retrovisore esterno lampeggia.
Indicatore BSM SPENTO
Si illumina quando il monitor di rilevazione
punti ciechi è disattivato.
■Visibilità dell’indicatore degli spec- chietti retrovisori esterni
In presenza di una forte luce solare, potrebbe
risultare difficile vedere l’indicatore dello specchietto retrovisore esterno.
■Se viene visualizzato il messaggio “BSM non disponibile Vedere manuale
d’istruzioni” sul display multifunzione
Al paraurti posteriore sono attaccati fango, neve, ghiaccio, ecc. nelle zone circostanti i
sensori. ( P.204) Il sistema dovrebbe ritor- nare al normale funzionamento dopo aver rimosso il ghiaccio, la neve, la sporcizia, ecc.
dal paraurti posteriore. Inoltre, i sensori potrebbero non funzi onare normalmente durante la guida in ambienti estremamente
caldi o freddi.
■Se viene visualizzato il messaggio “Mal- funzionamento BSM Recarsi dal con-cessionario” sul display multifunzione
Il sensore potrebbe non funzionare corretta-
mente o essere disallineato. Far controllare il veicolo da un qualsiasi concessionario auto-rizzato Toyota o una qualsiasi officina autoriz-
zata Toyota, o un altro professionista adeguatamente qualificato e attrezzato.
■Personalizzazione
Alcune funzioni possono essere personaliz- zate. ( P.367)
■Certificazioni del monitor di rilevazione
punti ciechi
 P.428
Componenti del sistema
AVVISO
■Per garantire il corretto funziona- mento del sistema
I sensori del monitor di rilevazione punti
ciechi sono installati dietro ai fianchi destro e sinistro del paraurti posteriore del vei-
colo. Osservare le seguenti precauzioni per accertarsi che il monitor di rilevazione punti ciechi possa funzionare corretta-
mente.

205
4
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
Guida
Utilizzare gli interruttori di comando per
attivare/disattivare la funzione.
1 Premere / dell’interruttore di
comando per selezionare .
2 Premere / dell’interruttore di
comando per selezionare e poi
premere .
AVVISO
●Mantenere costantemente puliti i sen-
sori e le aree circostanti del paraurti posteriore.
Se il sensore o la zona circostante del
paraurti posteriore s ono sporchi o coperti
di neve, il monitoraggio punti ciechi
potrebbe non funzionare, in tal caso com-
pare un messaggio di avvertimento
( P.204). In questa situazione, rimuovere
lo sporco o la neve e guidare il veicolo
nelle condizioni di funzionamento della
funzione BSM ( P.207) per circa 10
minuti. Se il messaggio di avvertimento
non scompare, far controllare il veicolo da
un qualsiasi concessionario autorizzato
Toyota o una qualsiasi officina autorizzata
Toyota, o un altro professionista adeguata-
mente qualificato e attrezzato.
●Non applicare accessori, adesivi (anche se trasparenti), nastro in alluminio, ecc. su un sensore o sull’area circostante del
paraurti posteriore.
●Non sottoporre il sensore o la zona cir- costante del paraurti a forti impatti.
Se il sensore si sposta leggermente fuori posizione, il sistema potrebbe non funzionare correttamente e non rilevare
correttamente la presenza di veicoli. Nelle seguenti situazioni, far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o una qualsiasi offi- cina autorizzata Toyota, o un altro pro-fessionista adeguatamente qualificato e
attrezzato.
• Un sensore o la zona circostante sono stati sottoposti a forti impatti.
• Se la zona circostante il sensore è graf- fiata o ammaccata o esso si è parzial-
mente staccato.
●Non smontare il sensore.
●Non modificare il sensore né l’area cir-
costante del paraurti posteriore.
●Se il sensore o il paraurti posteriore devono essere rimossi/installati o sosti-
tuiti, contattare un qualsiasi concessio- nario autorizzato Toyota o una qualsiasi officina autorizzata Toyota, o un altro
professionista adeguatamente qualifi- cato e attrezzato.
●Verniciare il paraurti posteriore solo nei
colori ufficiali Toyota.
Attivazione/disattivazione del
monitoraggio punti ciechi

206
YARIS(GR) Owner's Manual_Europe_M52L13_it
4-5. Uso dei sistemi di supporto alla guida
■Veicoli che possono essere rilevati dal monitoraggio punti ciechi
Il monitoraggio punti ciechi si serve dei sensori radar laterali posteriori per rilevare i
veicoli che viaggiano nelle corsie parallele e segnala al guidatore la presenza di tali
veicoli attraverso gli indicatori degli specchietti retrovisori esterni.
Veicoli che viaggiano in zone non visibili utilizzando gli specchietti retrovisori
esterni (punti ciechi)
Veicoli che si avvicinano ad alta velocità da dietro in zone non visibili utilizzando
gli specchietti retrovisori esterni (punti ciechi)
■Aree di rilevazione del monitor di rilevazione punti ciechi
Sono delineate sotto le aree entro le quali il sistema riesce a rilevare la presenza di
veicoli.
La portata di ciascuna area di rilevazione è:
Da 0,5 m a 3,5 m circa da entrambi i lati del veicolo*1
Circa 1 m in avanti rispetto al paraurti posteriore
Circa 3 m dal paraurti posteriore
Da 3 m a 60 m circa rispetto al paraurti posteriore*2
Funzionamento del monitoraggio punti ciechi
