2021 TOYOTA AYGO Betriebsanleitungen (in German)

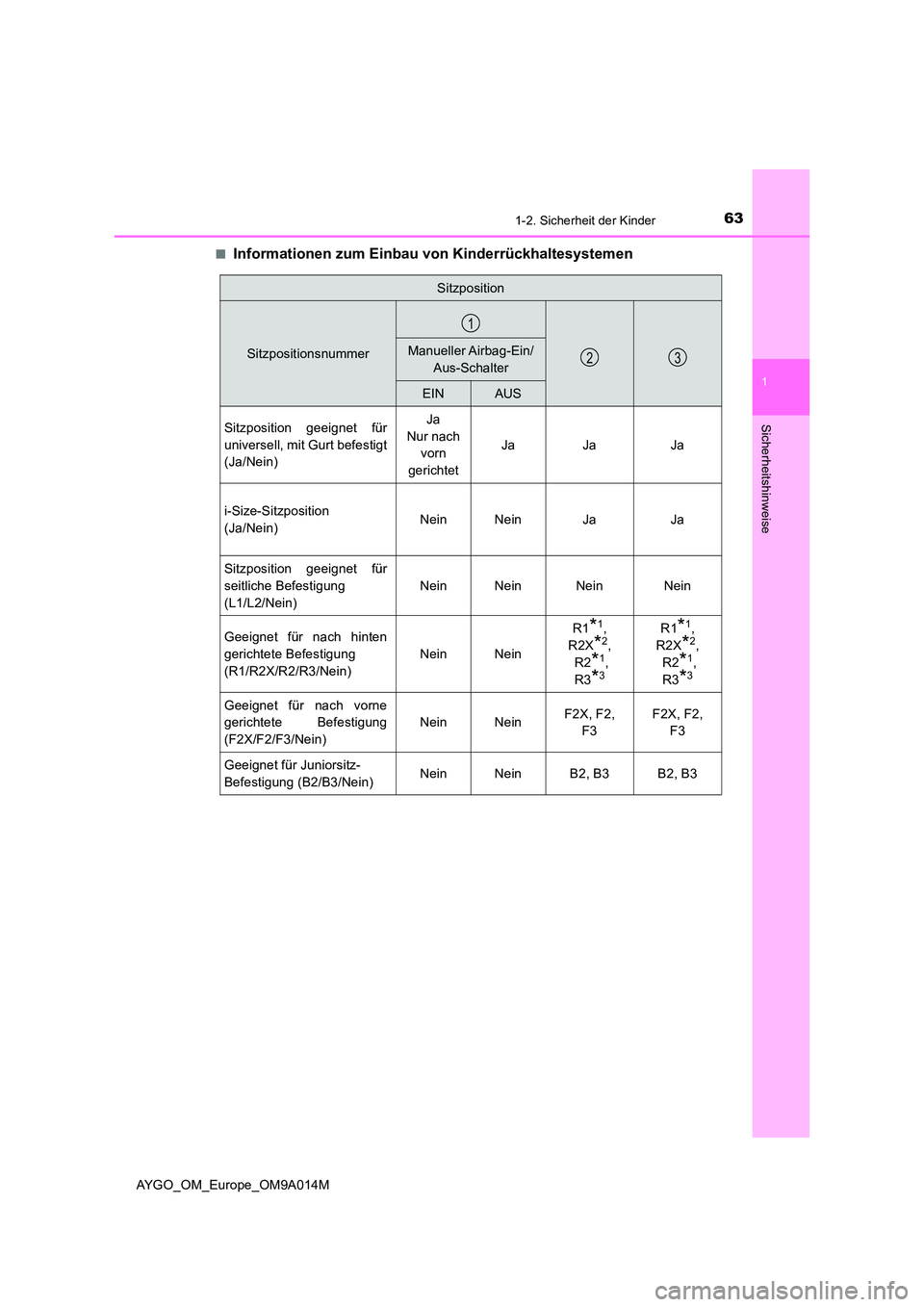

631-2. Sicherheit der Kinder
1
Sicherheitshinweise
AYGO_OM_Europe_OM9A014M
■Informationen zum Einbau von Kinderrückhaltesystemen
Sitzposition
SitzpositionsnummerManueller Airbag-Ein/
Aus-Schalter
EINAUS
Sitzposition geeignet für
universell, mit Gurt befestigt
(Ja/Nein)
Ja
Nur nach
vorn
gerichtet
Ja Ja Ja
i-Size-Sitzposition
(Ja/Nein) Nein Nein Ja Ja
Sitzposition geeignet für
seitliche Befestigung
(L1/L2/Nein)
Nein Nein Nein Nein
Geeignet für nach hinten
gerichtete Befestigung
(R1/R2X/R2/R3/Nein)
Nein Nein
R1*1,
R2X*2,
R2*1,
R3*3
R1*1,
R2X*2,
R2*1,
R3*3
Geeignet für nach vorne
gerichtete Befestigung
(F2X/F2/F3/Nein)
Nein Nein F2X, F2,
F3
F2X, F2,
F3
Geeignet für Juniorsitz-
Befestigung (B2/B3/Nein) Nein Nein B2, B3 B2, B3
1
23

641-2. Sicherheit der Kinder
AYGO_OM_Europe_OM9A014M
*1, *2, *3:
Stellen Sie vor dem Einbau eines Kinderrückhaltesystems auf diesem Sitz die Posi-
tion des Beifahrersitzes zwischen die 1. Verriegelungsposition und die [A]. Verrie-
gelungsposition ([B]. Verriegelungsposition von der Rückseite) ein.
1. Verriegelungsposition
[A]. Verriegelungsposition
ISOFIX-Kinderrückhaltesysteme werden in verschiedene “Befestigungsarten”
unterteilt.
Das Kinderrückhaltesystem kann in den Sitzpositionen mit den in der obigen
Tabelle angegebenen “Befestigungsarten” verwendet werden. Informationen
zu den “Befestigungsarten” finden Sie in der folgenden Tabelle.
Wenn Ihr Kinderrückhaltesystem keine “Befestigungsart” hat (oder wenn Sie
keine Informationen in der folgenden T abelle finden), informieren Sie sich
bitte in der “Fahrzeugliste” des Kinderrückhaltesystems über die Eignung des
Systems oder wenden Sie sich an den Händler Ihres Kindersitzes.
[A][B]
*1915
*2618
*3420
1
2
BefestigungBeschreibung
F3Vorwärts gerichtete Kinderrückhaltesysteme mit voller Höhe
F2Vorwärts gerichtete Kinderrückhaltesysteme mit reduzierter
Höhe
F2XVorwärts gerichtete Kinderrückhaltesysteme mit reduzierter
Höhe
R3Rückwärts gerichtete Kinderrückhaltesysteme mit voller Größe
R2Rückwärts gerichtete Kinderrückhaltesysteme mit reduzierter
Größe
R2XRückwärts gerichtete Kinderrückhaltesysteme mit reduzierter
Größe
R1Rückwärts gerichteter Kleinkindersitz
L1Zur Seite gerichteter Kleinkindersitz (Kinderwagenaufsatz),
links
L2Zur Seite gerichteter Kleinkindersitz (Kinderwagenaufsatz),
rechts
B2Juniorsitz
B3Juniorsitz

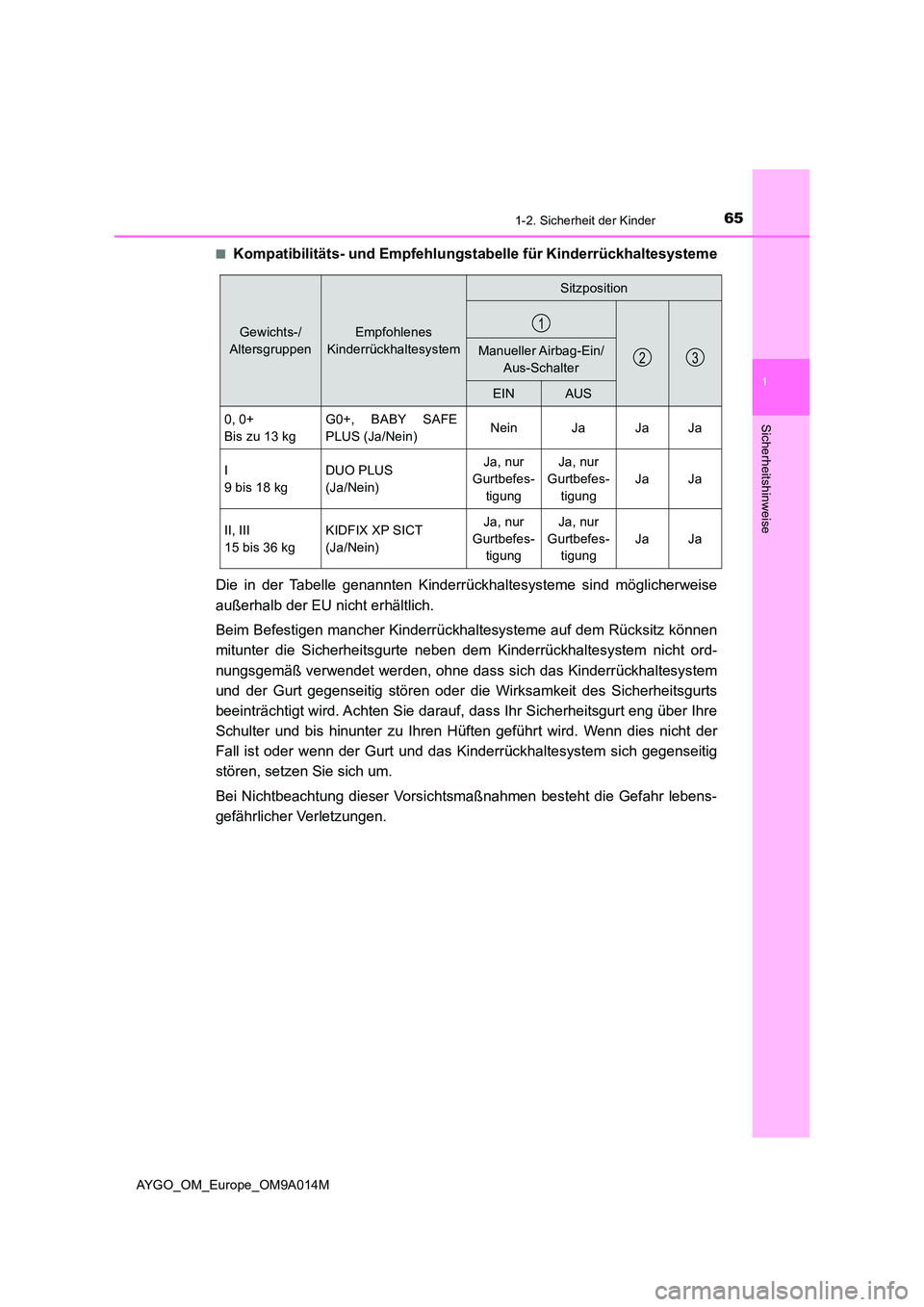

651-2. Sicherheit der Kinder
1
Sicherheitshinweise
AYGO_OM_Europe_OM9A014M
■Kompatibilitäts- und Empfehlungs tabelle für Kinderrückhaltesysteme
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise
außerhalb der EU nicht erhältlich.
Beim Befestigen mancher Kinderrückhaltesysteme auf dem Rücksitz können
mitunter die Sicherheitsgurte neben dem Kinderrückhaltesystem nicht ord-
nungsgemäß verwendet werden, ohne dass sich das Kinderrückhaltesystem
und der Gurt gegenseitig stören oder die Wirksamkeit des Sicherheitsgurts
beeinträchtigt wird. Achten Sie darauf, dass Ihr Sicherheitsgurt eng über Ihre
Schulter und bis hinunter zu Ihren Hü ften geführt wird. Wenn dies nicht der
Fall ist oder wenn der Gurt und das Kinderrückhaltesystem sich gegenseitig
stören, setzen Sie sich um.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebens-
gefährlicher Verletzungen.
Gewichts-/
Altersgruppen
Empfohlenes
Kinderrückhaltesystem
Sitzposition
Manueller Airbag-Ein/
Aus-Schalter
EINAUS
0, 0+
Bis zu 13 kg
G0+, BABY SAFE
PLUS (Ja/Nein) Nein Ja Ja Ja
I
9 bis 18 kg
DUO PLUS
(Ja/Nein)
Ja, nur
Gurtbefes-
tigung
Ja, nur
Gurtbefes-
tigung
Ja Ja
II, III
15 bis 36 kg
KIDFIX XP SICT
(Ja/Nein)
Ja, nur
Gurtbefes-
tigung
Ja, nur
Gurtbefes-
tigung
Ja Ja
1
23

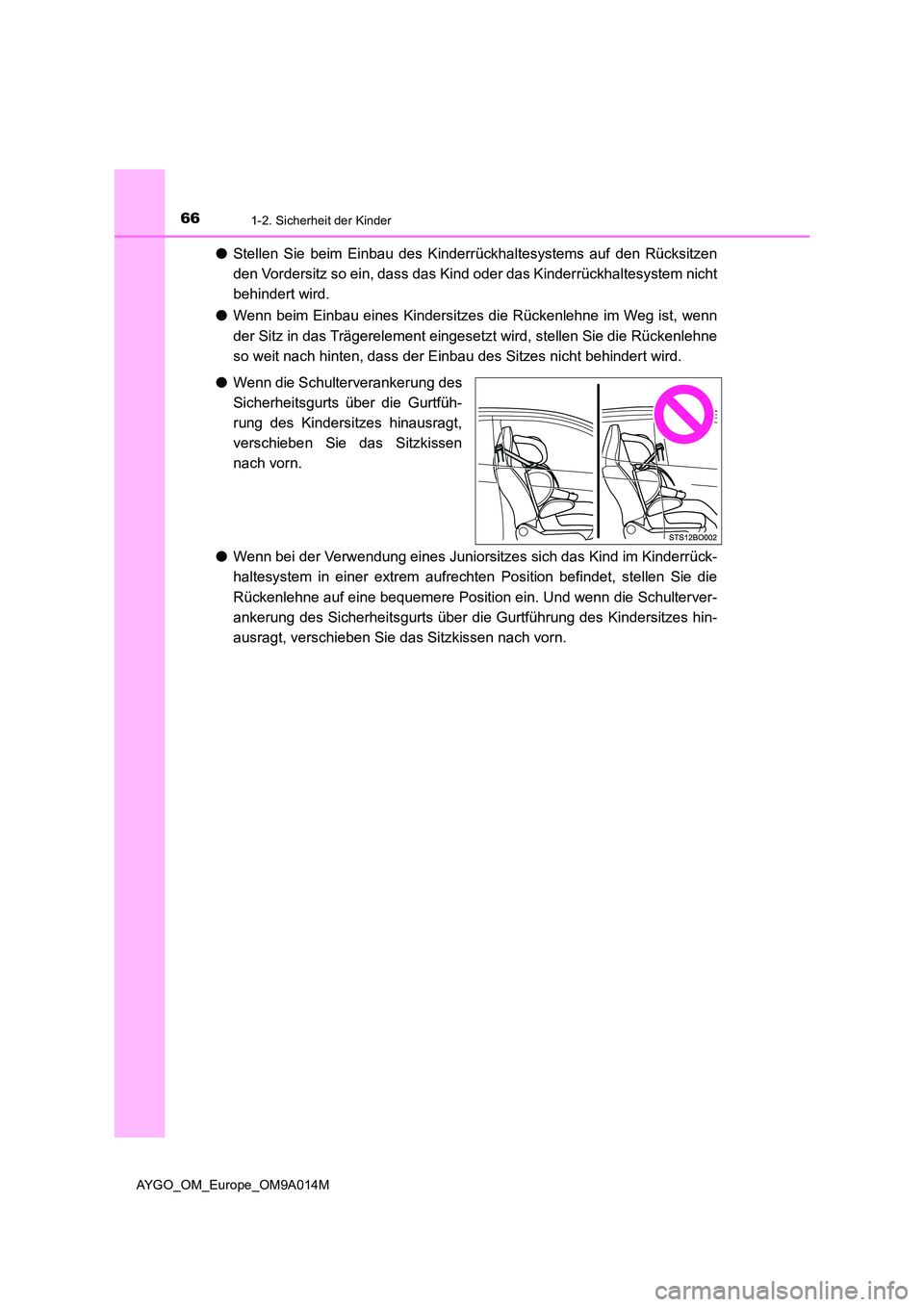

661-2. Sicherheit der Kinder
AYGO_OM_Europe_OM9A014M
●Stellen Sie beim Einbau des Kinderrückhaltesystems auf den Rücksitzen
den Vordersitz so ein, dass das Kind oder das Kinderrückhaltesystem nicht
behindert wird.
● Wenn beim Einbau eines Kindersitzes die Rückenlehne im Weg ist, wenn
der Sitz in das Trägerelement eingesetzt wird, stellen Sie die Rückenlehne
so weit nach hinten, dass der Einbau des Sitzes nicht behindert wird.
● Wenn die Schulterverankerung des
Sicherheitsgurts über die Gurtfüh-
rung des Kindersitzes hinausragt,
verschieben Sie das Sitzkissen
nach vorn.
● Wenn bei der Verwendung eines Juniorsitzes sich das Kind im Kinderrück-
haltesystem in einer extrem aufrechten Position befindet, stellen Sie die
Rückenlehne auf eine bequemere Position ein. Und wenn die Schulterver-
ankerung des Sicherheitsgurts über die Gurtführung des Kindersitzes hin-
ausragt, verschieben Sie das Sitzkissen nach vorn.

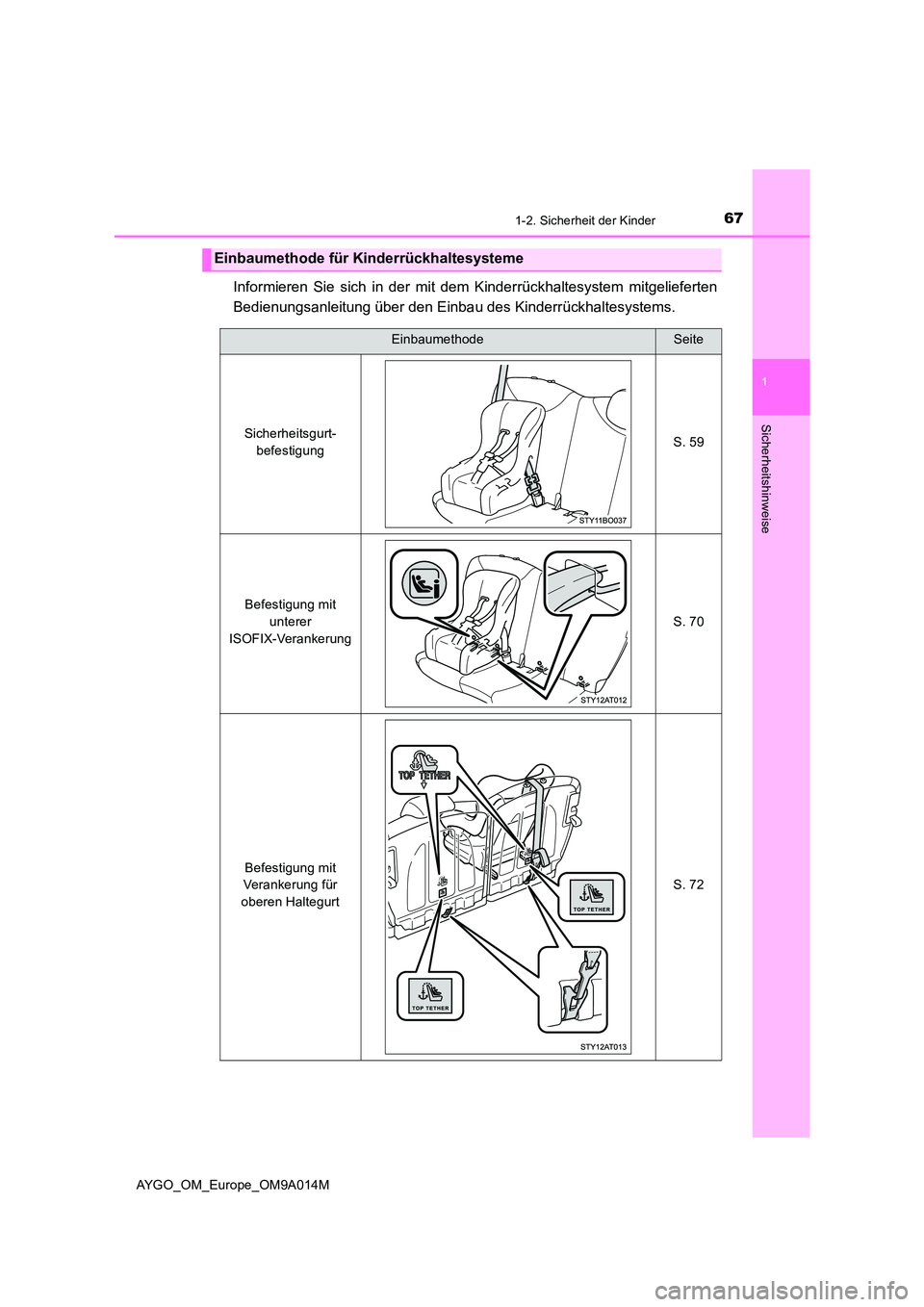

671-2. Sicherheit der Kinder
1
Sicherheitshinweise
AYGO_OM_Europe_OM9A014M
Informieren Sie sich in der mit dem Kinderrückhaltesystem mitgelieferten
Bedienungsanleitung über den Einbau des Kinderrückhaltesystems.
Einbaumethode für Kinderrückhaltesysteme
EinbaumethodeSeite
Sicherheitsgurt-
befestigung S. 59
Befestigung mit
unterer
ISOFIX-Verankerung
S. 70
Befestigung mit
Verankerung für
oberen Haltegurt
S. 72

681-2. Sicherheit der Kinder
AYGO_OM_Europe_OM9A014M
■Einbau von Kinderrückhaltesystem en mit einem Sicherheitsgurt
Montieren Sie das Kinderrückhaltesystem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgelieferten Bedienungsanleitung.
Wenn das betreffende Kinderrückhaltesystem nicht zur Kategorie “univer-
sell” zählt (oder wenn die erforderlichen Informationen nicht in der Tabelle
vorhanden sind), informieren Sie sich in der vom Hersteller des Kinder-
rückhaltesystems bereitgestellten “Fahrzeugliste” über die verschiedenen
möglichen Einbaupositionen oder erfragen Sie die Kompatibilität beim
Händler, von dem Sie den Kindersitz erworben haben. ( S. 60, 61)
Wenn das Kinderrückhaltesystem auf dem Beifahrersitz montiert wer-
den muss, finden Sie auf S. 55 Hinweise für die Einstellung des Beifah-
rersitzes.
Wenn die Kopfstütze den Einbau des Kinderrückhaltesystems behindert
und demontiert werden kann, entfernen Sie sie. Bringen Sie andernfalls
die Kopfstütze in die höchste Position. ( S. 187)
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem, und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist. Befestigen Sie
den Sicherheitsgurt gemäß den
Anweisungen in der mit dem
Kinderrückhaltesystem mitgelie-
ferten Bedienungsanleitung.
Befestigung des Kinderrückhaltesyst ems mit einem Sicherheitsgurt

691-2. Sicherheit der Kinder
1
Sicherheitshinweise
AYGO_OM_Europe_OM9A014M
Wenn Ihr Kinderrückhaltesys-
tem nicht mit einer Verriege-
lungsvorrichtung (einer
Gurtschlossfunktion) ausgerüs-
tet ist, sichern Sie das Kinder-
rückhaltesystem mit einem
Halteclip.
Rütteln Sie nach dem Einbau des Kinderrückhaltesystems daran, um
sicherzustellen, dass es fest in der Position eingerastet ist. ( S. 70)
■Ausbauen eines mit dem Sicherheitsgurt befestigten Kinderrückhal-
tesystems
Drücken Sie den Entriegelungsknopf des Gurtschlosses und rollen Sie den
Sicherheitsgurt vollständig ein.
Beim Lösen des Gurtschlosses kann sich das Kinderrückhaltesystem bedingt
durch die Federkraft des Sitzpolsters ruckartig nach oben bewegen. Halten Sie
das Kinderrückhaltesystem fest, wenn Sie das Gurtschloss lösen.
Da sich der Sicherheitsgurt automatisch aufrollt, bringen Sie ihn langsam in die
eingerollte Position.
■ Montage eines Kinderrückhaltesystems
Zum Befestigen eines Kinderrückhaltesystems benötigen Sie unter Umständen einen
Halteclip. Befolgen Sie die Einbauanleitung des Sitzherstellers. Wenn Ihr Kinderrück-
haltesystem keinen Halteclip hat, können Sie den folgenden Artikel bei einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompeten-
ten Fachbetrieb erwerben: Halteclip für Kinderrückhaltesystem
(Teile-Nr. 73119-22010)

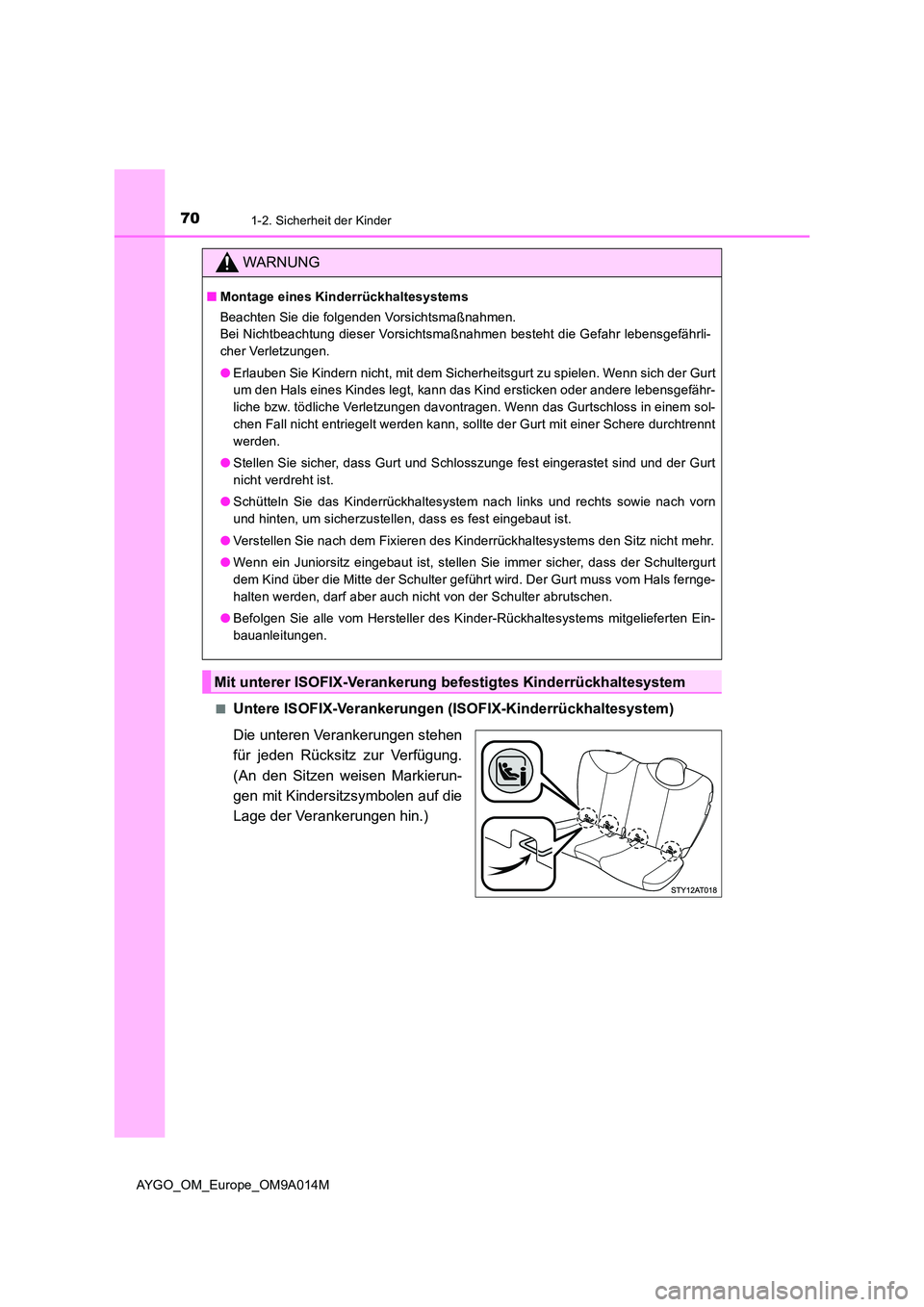

701-2. Sicherheit der Kinder
AYGO_OM_Europe_OM9A014M
■Untere ISOFIX-Verankerungen (ISOFIX-Kinderrückhaltesystem)
Die unteren Verankerungen stehen
für jeden Rücksitz zur Verfügung.
(An den Sitzen weisen Markierun-
gen mit Kindersitzsymbolen auf die
Lage der Verankerungen hin.)
WARNUNG
■ Montage eines Kinderrückhaltesystems
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
● Erlauben Sie Kindern nicht, mit dem Sicherheitsgurt zu spielen. Wenn sich der Gurt
um den Hals eines Kindes legt, kann das Kind ersticken oder andere lebensgefähr-
liche bzw. tödliche Verletzungen davontragen. Wenn das Gurtschloss in einem sol-
chen Fall nicht entriegelt werden kann, sollte der Gurt mit einer Schere durchtrennt
werden.
● Stellen Sie sicher, dass Gurt und Schlosszunge fest eingerastet sind und der Gurt
nicht verdreht ist.
● Schütteln Sie das Kinderrückhaltesystem nach links und rechts sowie nach vorn
und hinten, um sicherzustellen, dass es fest eingebaut ist.
● Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht mehr.
● Wenn ein Juniorsitz eingebaut ist, stellen Sie immer sicher, dass der Schultergurt
dem Kind über die Mitte der Schulter geführt wird. Der Gurt muss vom Hals fernge-
halten werden, darf aber auch nicht von der Schulter abrutschen.
● Befolgen Sie alle vom Hersteller des Kinder-Rückhaltesystems mitgelieferten Ein-
bauanleitungen.
Mit unterer ISOFIX-Verankerung befestigtes Kinderrückhaltesystem
