2021 PEUGEOT BOXER Manual del propietario (in Spanish)

159
Particularidades

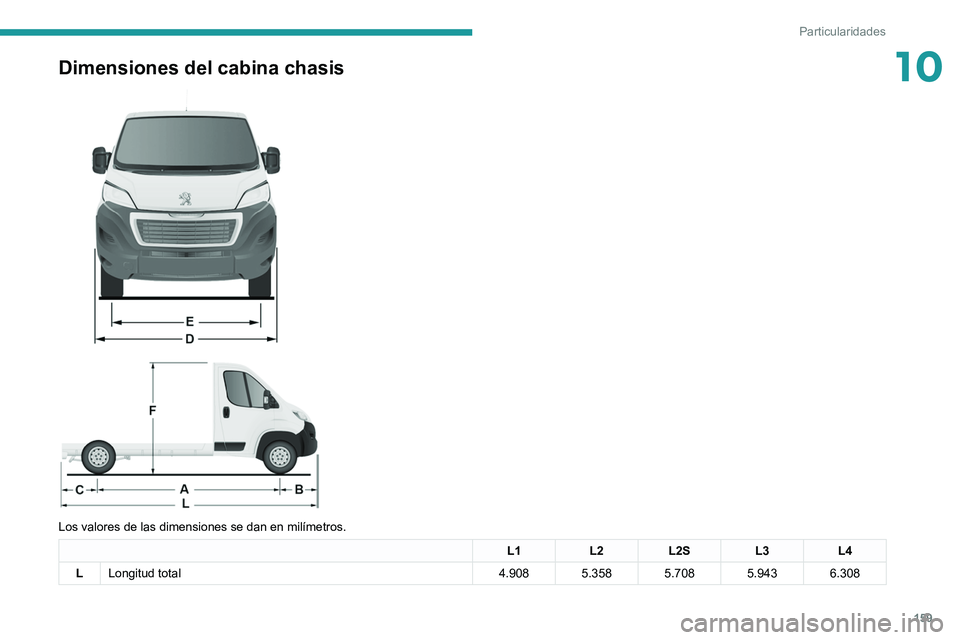

10Dimensiones del cabina chasis



Los valores de las dimensiones se dan en milímetros.
L1 L2L2S L3L4
L Longitud total 4.908 5.358 5.708 5.943 6.308

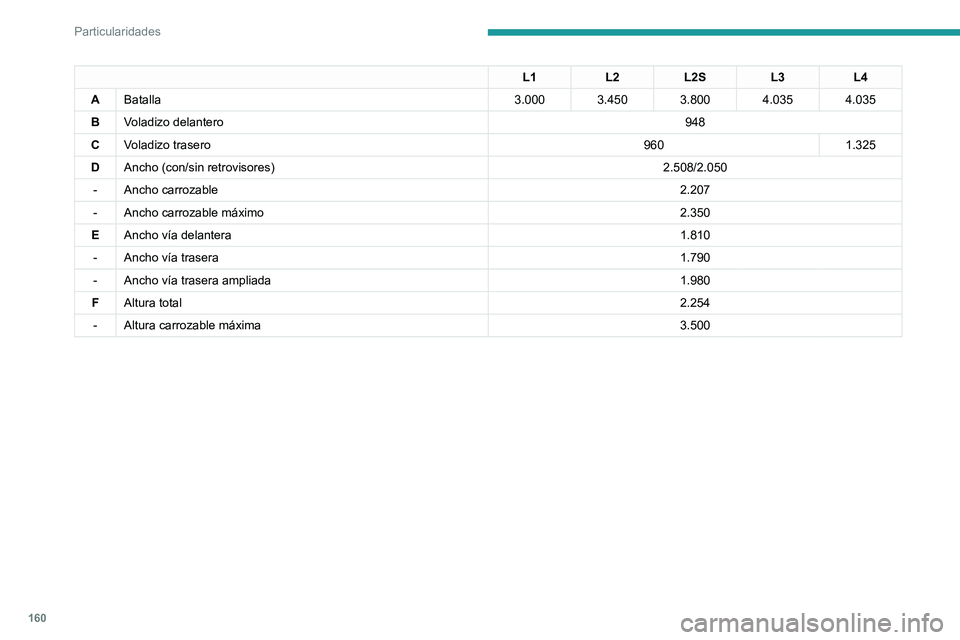

160
Particularidades
L1L2L2S L3L4
A Batalla 3.000 3.450 3.800 4.035 4.035
B Voladizo delantero 948
C Voladizo trasero 9601.325
D Ancho (con/sin retrovisores) 2.508/2.050
- Ancho carrozable 2.207
- Ancho carrozable máximo 2.350
E Ancho vía delantera 1.810
- Ancho vía trasera 1.790
- Ancho vía trasera ampliada 1.980
F Altura total 2.254
- Altura carrozable máxima 3.500

161
Particularidades

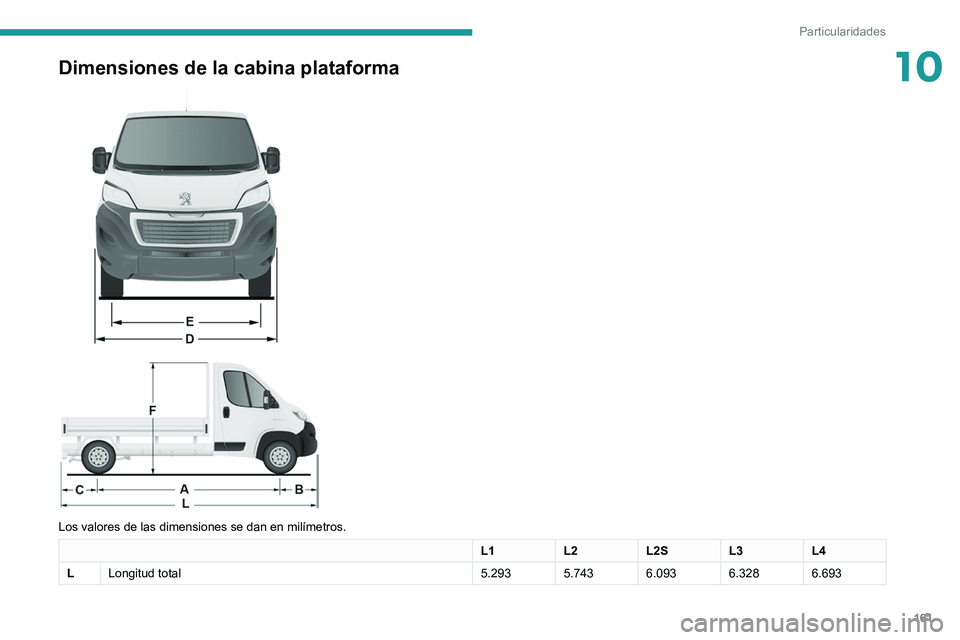

10Dimensiones de la cabina plataforma



Los valores de las dimensiones se dan en milímetros.
L1 L2L2SL3L4
L Longitud total 5.293 5.743 6.093 6.328 6.693

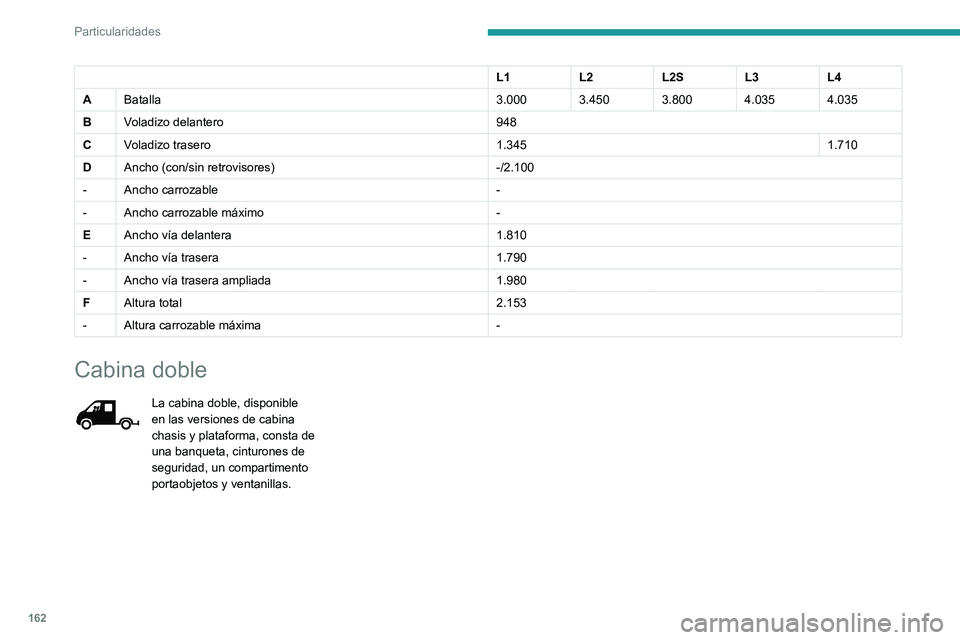

162
Particularidades
L1L2L2SL3L4
A Batalla 3.000 3.450 3.800 4.035 4.035
B Voladizo delantero 948
C Voladizo trasero 1.3451.710
D Ancho (con/sin retrovisores) -/2.100
- Ancho carrozable -
- Ancho carrozable máximo -
E Ancho vía delantera 1.810
- Ancho vía trasera 1.790
- Ancho vía trasera ampliada 1.980
F Altura total 2.153
- Altura carrozable máxima -
Cabina doble
La cabina doble, disponible
en las versiones de cabina
chasis y plataforma, consta de
una banqueta, cinturones de
seguridad, un compartimento
portaobjetos y ventanillas.

163
Particularidades

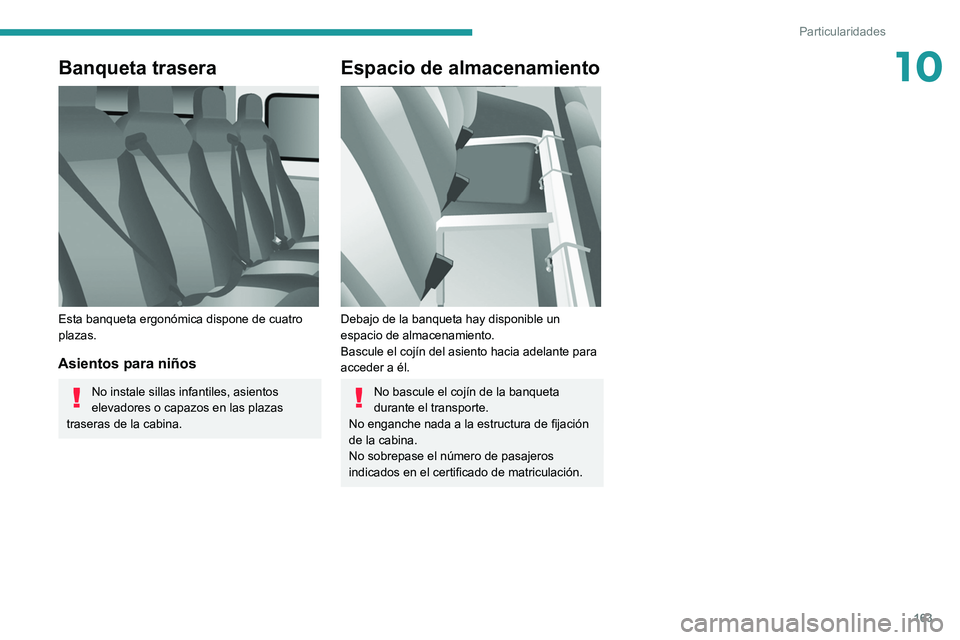

10Banqueta trasera

Esta banqueta ergonómica dispone de cuatro
plazas.
Asientos para niños
No instale sillas infantiles, asientos
elevadores o capazos en las plazas
traseras de la cabina.
Espacio de almacenamiento

Debajo de la banqueta hay disponible un
espacio de almacenamiento.
Bascule el cojín del asiento hacia adelante para
acceder a él.
No bascule el cojín de la banqueta
durante el transporte.
No enganche nada a la estructura de fijación
de la cabina.
No sobrepase el número de pasajeros
indicados en el certificado de matriculación.

164
Particularidades

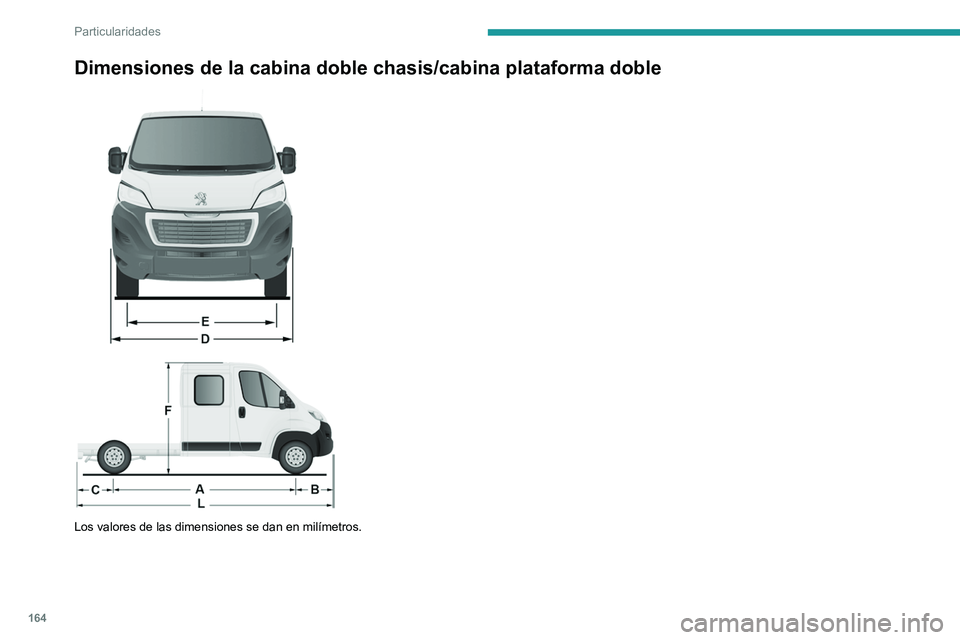

Dimensiones de la cabina doble chasis/cabina plataforma doble



Los valores de las dimensiones se dan en milímetros.

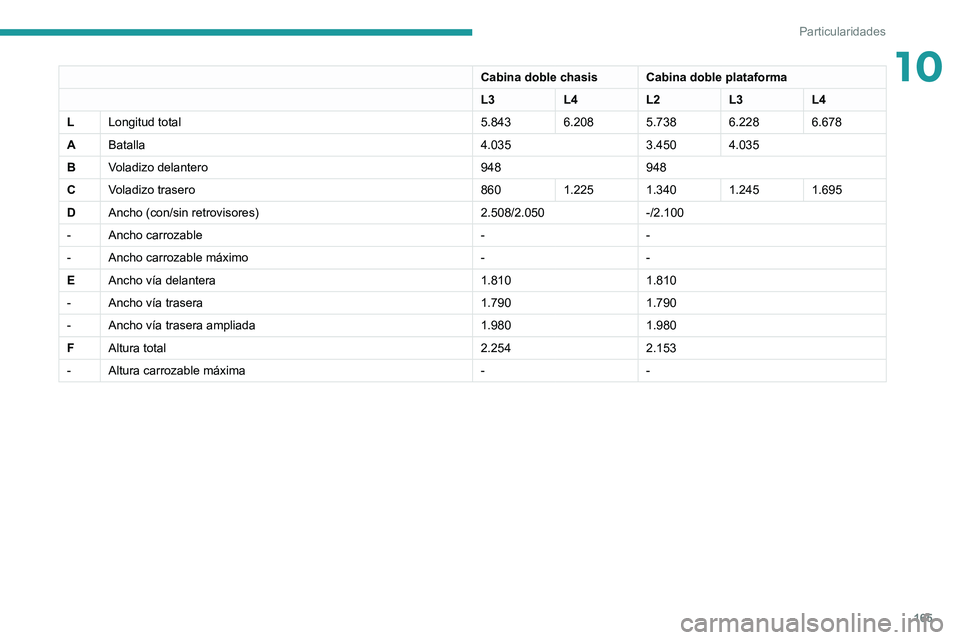

165
Particularidades
10Cabina doble chasis Cabina doble plataforma
L3L4L2L3L4
L Longitud total 5.843 6.208 5.738 6.228 6.678
A Batalla 4.0353.450 4.035
B Voladizo delantero 948948
C Voladizo trasero 8601.225 1.340 1.245 1.695
D Ancho (con/sin retrovisores) 2.508/2.050-/2.100
- Ancho carrozable --
- Ancho carrozable máximo --
E Ancho vía delantera 1.8101.810
- Ancho vía trasera 1.7901.790
- Ancho vía trasera ampliada 1.9801.980
F Altura total 2.2542.153
- Altura carrozable máxima --

166
Particularidades
Basculante

La elevación del basculante se proporciona
mediante una unidad hidroeléctrica accionada
por la batería del vehículo.


La subida o bajada se realiza manteniendo
pulsado el botón correspondiente del mando
a distancia magnético extraíble ubicado en un
soporte en el interior de la cabina.
La elevación del basculante se efectúa mediante
el motor de la unidad.
El descenso se acciona mediante una válvula
solenoide que abre el retorno de aceite del
émbolo.
Un sistema anticaída asegura el descenso del
basculante tanto estático como en elevación.
Recomendaciones de
seguridad


No circule con la compuerta trasera
bajada.
Asegúrese que no hay personas u obstáculos
presentes (en el suelo o en alto) al descargar.
No deje el basculante elevado cuando no
esté en uso.
Bascule siempre con la parte superior de la
compuerta bloqueada.
Respete la carga máxima que figura en la
placa de pesos fijada al vehículo.
Compruebe regularmente que la suspensión
está en buen estado y que la presión de
inflado de los neumáticos es la recomendada.
Reparta la carga uniformemente sobre el
basculante.
Transporte productos con características
similares que se desplacen libremente o sean
fáciles de mover.
Nunca circule, incluso despacio, con el
basculante elevado.


No coloque una carga que pese más de
150 kg sobre la compuerta abierta.
Bascule sobre una superficie plana y
firme: los terrenos en pendiente o
inestables pueden hacer que el centro de
gravedad se desplace, algo que puede afectar a
la estabilidad del conjunto.
