2021 Peugeot 308 Manual del propietario (in Spanish)

143
Información práctica
7Enganche de remolque con
bola
Antes de cada uso
Controle que la bola esté correctamente
montada comprobando los siguientes puntos:
Berlina:
–

La marca verde de la ruedecilla
coincide
con la marca verde de la bola.
–

La ruedecilla
está en contacto con la bola
(posición A).
–

La cerradura de seguridad está cerrada y la
llave retirada; la ruedecilla

de bloqueo no se
puede accionar.
–

La bola no debe moverse nada en su
soporte; intente sacudirla con la mano.
Familiar:
–


La bola está correctamente acoplada
(posición

A).
–

La cerradura de seguridad está cerrada y la
llave retirada; el pestillo

no se puede accionar.
–

La bola no debe moverse nada en su
soporte; intente sacudirla con la mano.
Si la rótula no queda bloqueada, el remolque
podría soltarse y provocar un accidente.
Durante la utilización
No desbloquee nunca el dispositivo si
está instalado un remolque o un portacargas
en la rótula.
No supere la masa máxima autorizada del
conjunto (MMA).
Respete siempre la carga máxima autorizada
para el dispositivo de enganche de
remolque: si se supera, el dispositivo puede
desengancharse del vehículo y provocar un
accidente.
Compruebe que las luces del remolque
funcionan correctamente.
Compruebe y, en su caso, ajuste la altura de
los faros antes de iniciar la marcha.
Para más información relativa al Reglaje de
la altura de los faros, consulte el apartado
correspondiente.
Después de la utilización
Durante los trayectos efectuados sin
enganche de remolque o portacargas, la rótula
debe estar desmontada y el obturador debe
estar insertado en el soporte. Esta medida se
aplica especialmente en caso de que la rótula
pudiera interferir en la visibilidad de la placa
de matrícula o del dispositivo de iluminación.
Obturador

En caso de remolcado del vehículo, es obligatorio
retirar el obturador si el vehículo dispone de él.
Para ello, consulte con la red PEUGEOT o con un
taller cualificado.
El obturador está situado detrás de la
rejilla de entrada de aire inferior.
Enganche de remolque
con bola desmontable sin
herramientas (berlina)
Presentación
Este genuino dispositivo de enganche de
remolque se puede instalar y retirar sin necesidad
de utilizar herramientas.

144
Información práctica

1.Soporte
2. Obturador de protección
3. Toma de conexión
4. Anilla de seguridad
5. Bola de remolque desmontable
6. Ruedecilla de bloqueo/desbloqueo
7. Cerradura de seguridad con llave
8. Etiqueta para anotar las referencias de la llave


A.En la posición bloqueada (marcas verdes
opuestas la una a la otra), la ruedecilla está
en contacto con la bola de remolque (no hay
separación).
B. En la posición desbloqueada (marca roja
opuesta a la marca verde), la ruedecilla ya
no está en contacto con la bola de remolque
(separación de unos 5
mm).
Los remolques con luces de LED no son
compatibles con el arnés de cables de
este dispositivo.
Para conducir de forma segura con un
dispositivo de enganche de remolque,
consulte el apartado correspondiente.
Montaje de la bola de
remolque
► Bajo el parachoques trasero, retire el
obturador de protección 2 del soporte 1.


► Introduzca el extremo de la bola de remolque
5 en el soporte 1 y empújela hacia arriba; se
bloqueará automáticamente.


► La ruedecilla 6 gira un cuarto de vuelta en
el sentido antihorario; tenga cuidado de no
mantener las manos cerca.

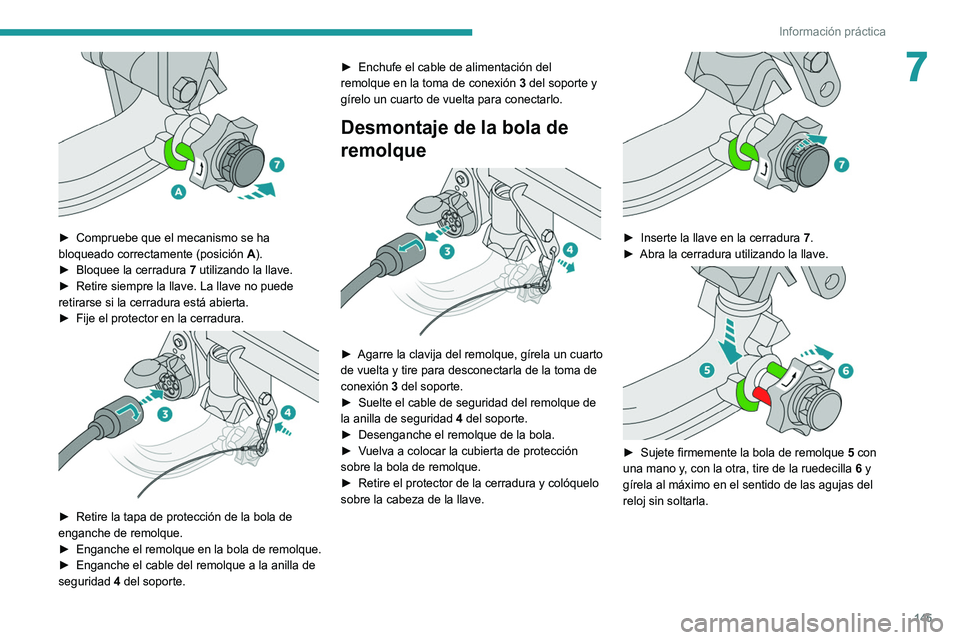

145
Información práctica
7

► Compruebe que el mecanismo se ha
bloqueado correctamente (posición A).
►

Bloquee la cerradura
7 utilizando la llave.
►

Retire siempre la llave. La llave no puede
retirarse si la cerradura está abierta.
►


Fije el protector en la cerradura.

► Retire la tapa de protección de la bola de
enganche de remolque.
►

Enganche
el remolque en la bola de remolque.
►

Enganche el cable del remolque a la anilla
de
seguridad 4 del soporte. ►

Enchufe el cable de alimentación del
remolque en la toma de conexión
3 del soporte y
gírelo un cuarto de vuelta para conectarlo.
Desmontaje de la bola de
remolque


► Agarre la clavija del remolque, gírela un cuarto
de vuelta y tire para desconectarla de la toma de
conexión
3 del soporte.
►

Suelte el cable de seguridad del remolque de
la anilla

de seguridad 4 del soporte.
►

Desenganche el remolque de la bola.
►


V
uelva a colocar la cubierta de protección
sobre la bola de remolque.
►

Retire el protector de la cerradura y colóquelo
sobre la cabeza de la llave.


► Inserte la llave en la cerradura 7.
► Abra la cerradura utilizando la llave.

► Sujete firmemente la bola de remolque 5 con
una mano y, con la otra, tire de la ruedecilla 6 y
gírela al máximo en el sentido de las agujas del
reloj sin soltarla.

146
Información práctica

► Extraiga la bola de remolque de la base de su
soporte 1.
►

Suelte la ruedecilla
; ésta se detendrá
automáticamente en la posición de desbloqueo
(posición B).
►

Coloque de nuevo el protector
2 en el
soporte
1.
►

Guarde la bola de remolque en su funda,
protegida de golpes y suciedad.
Mantenimiento
El funcionamiento correcto solo es posible si la
bola de remolque y su soporte están limpios.
Antes de limpiar el vehículo con un chorro a alta
presión, la bola debe desmontarse y el obturador
debe insertarse en el soporte.
Coloque la etiqueta incluida en un lugar
visible, cerca del soporte o en el interior
del maletero.
Para cualquier intervención en el dispositivo
de enganche de remolque, diríjase a la red
PEUGEOT o a un taller cualificado.
Enganche de remolque
con bola desmontable sin
herramientas (SW)
Presentación
Para instalar o retirar este enganche de remolque
original, no se requieren herramientas.


1. Soporte
2. Obturador de protección
3. Anilla de seguridad
4. Toma de conexión
5. Bola de remolque desmontable
6. Cierre de bloqueo/desbloqueo
7. Pestillo de bloqueo/desbloqueo
8. Cerradura de seguridad con llave
9. Tapa protectora del sistema de bloqueo
10.Bolsa de almacenamiento

A. Posición bloqueada
El cierre está colocado a la derecha.
El pestillo está dirigido hacia atrás.
B. Posición desbloqueada
El cierre está colocado a la izquierda.
El pestillo está dirigido hacia adelante.
Respete la legislación vigente en el país
por el cual circula.
Para conocer el peso remolcable del
vehículo, consulte el apartado
"Características técnicas".
Para conducir de forma segura con un
dispositivo de enganche de remolque,
consulte el apartado correspondiente.
Mantenimiento
El funcionamiento correcto solo es posible si la
bola de remolque y su soporte están limpios.
Antes de limpiar el vehículo con un chorro a alta
presión, la bola debe desmontarse y el obturador
debe insertarse en el soporte.
Para cualquier intervención en el dispositivo
de enganche de remolque, diríjase a la red
PEUGEOT o a un taller cualificado.
Montaje de la bola de
remolque
► Bajo el parachoques trasero, suelte y retire el
obturador de protección del soporte.


► En la bola de enganche, empuje el cierre
hacia la izquierda y manténgalo desplazado.
► Al mismo tiempo, empuje el pestillo hacia
adelante para desbloquear el mecanismo
(posición B).
► Introduzca el extremo de la bola en el soporte
de fijación y empújelo hasta el fondo.

147
Información práctica
7Antes de limpiar el vehículo con un chorro a alta
presión, la bola debe desmontarse y el obturador
debe insertarse en el soporte.
Para cualquier intervención en el dispositivo
de enganche de remolque, diríjase a la red
PEUGEOT o a un taller cualificado.
Montaje de la bola de
remolque
► Bajo el parachoques trasero, suelte y retire el
obturador de protección del soporte.


► En la bola de enganche, empuje el cierre
hacia la izquierda y manténgalo desplazado.
►

Al mismo tiempo, empuje el pestillo
hacia
adelante para desbloquear el mecanismo
(posición B).
►

Introduzca el extremo de la bola en el soporte
de fijación y empújelo hasta el fondo.




► Asegúrese de que las dos espigas estén
perfectamente en contacto con las muescas del
soporte, que el pestillo
vuelve hacia atrás y que el
cierre se desplaza a la derecha para bloquear el
mecanismo (posición A).
►

Introduzca la llave en la cerradura y gírela
hacia la derecha.
►


Retire la llave de la cerradura.
►


Coloque el tapón de protección y fíjelo en su
posición girándolo hacia la izquierda.


► Enganche el remolque en la bola de remolque.
► Enganche el cable de seguridad del remolque
a la anilla
de seguridad, montada en el soporte
de la bola.
►

Levante la cubierta de protección en la toma
de conexión y enchufe el conector eléctrico del
remolque.
Desmontaje de la bola de
remolque
► Desenchufe el conector eléctrico del remolque
de la toma de conexión del soporte.
►

Suelte el cable de seguridad del remolque de
la anilla

de seguridad del soporte.
►

Desenganche el remolque de la bola.

148
Información práctica

► Libere el tapón de protección y retírelo
girándolo hacia la derecha.
►

Introduzca la llave en la cerradura y gírela
hacia la izquierda.
►


Retire la llave de la cerradura.

► En la bola de enganche, empuje el cierre
hacia la izquierda y manténgalo desplazado.
►

Al mismo tiempo, empuje el pestillo
hacia
adelante para desbloquear el mecanismo
(posición B).
►

Empuje a fondo el pestillo
y desenganche la
bola de remolque tirando de ella hacia usted.
► Coloque el obturador de protección y fíjelo
en su posición en el soporte emplazado bajo el
parachoques trasero.
►

Guarde la bola de remolque en su bolsa.
Modo de economía de
energía
Este sistema gestiona la duración del uso de
determinadas funciones, con el fin de conservar
un nivel de carga suficiente en la batería con el
contacto apagado.
Después de parar el motor, puede continuar
usando algunas funciones, como el sistema de
audio y telemática, los limpiaparabrisas y las
luces de cruce o la luz de cortesía, durante un
máximo total de 40 minutos.
Selección del modo
Cuando se inicia el modo de economía de
energía, se muestra un mensaje de confirmación
y las funciones activas se ponen en espera.
Si en ese momento hay una llamada
telefónica en curso, está se prolongará
durante 10 minutos mediante el sistema
manos libres del sistema de audio.
Salida del modo
Estas funciones se reactivan automáticamente la
siguiente vez que se utiliza el vehículo.
Para recuperar su disponibilidad de manera
inmediata, arranque el motor y déjelo en marcha
durante:
–

Menos de diez minutos, para utiliz
ar el
equipamiento durante aproximadamente cinco
minutos.
–

Más de diez minutos, para utilizar el
equipamiento durante aproximadamente treinta
minutos.
Respete los tiempos indicados de funcionamiento
del motor para obtener el nivel de carga de la
batería necesario.
Para recargar la batería, evite arrancar el motor
repetida o continuamente.
Cuando la batería está descargada, el
motor no arranca.
Para más información relativa a la Batería de
12

V, consulte el apartado correspondiente.
Modo de reducción de la
carga
Este sistema gestiona el uso de determinadas
funciones en función del nivel de energía que
queda en la batería.
Con el vehículo en circulación, la función de
reducción de la carga desactiva temporalmente
algunas funciones, como el aire acondicionado y
el desempañado de la luneta trasera.
Las funciones desactivadas se reactivan
automáticamente en cuanto las condiciones lo
permiten.
Montaje de barras de
techo
Montaje directo en el techo
Para instalar barras de techo debe fijarlas sólo
en los 4 puntos de fijación en el marco del techo.
Dichos puntos están ocultos por las puertas
cuando están cerradas.


Utilice accesorios homologados por
PEUGEOT y siga las recomendaciones e
instrucciones de montaje del fabricante para

149
Información práctica
7Las funciones desactivadas se reactivan
automáticamente en cuanto las condiciones lo
permiten.
Montaje de barras de
techo
Montaje directo en el techo
Para instalar barras de techo debe fijarlas sólo
en los 4 puntos de fijación en el marco del techo.
Dichos puntos están ocultos por las puertas
cuando están cerradas.


Utilice accesorios homologados por
PEUGEOT y siga las recomendaciones e
instrucciones de montaje del fabricante para
evitar dañar la carrocería (deformación,
arañazos, etc.).
Respete la carga máxima autorizada que
se indica en las instrucciones para las
barras de techo.
Si la altura es superior a 40
cm, adapte la
velocidad del vehículo en función del perfil
de la vía, con el fin de no dañar las barras de
techo ni las fijaciones al techo.
Consulte la legislación nacional para respetar
la reglamentación relativa al transporte de
objetos más largos que el vehículo.
Montaje en las barras
longitudinales


Debe fijar las barras transversales a la altura de
las marcas grabadas en las barras longitudinales.
Por motivos de seguridad y para evitar
que se dañe el techo, es imperativo
utilizar las barras transversales homologadas
para su vehículo.
Respete las instrucciones de montaje y uso
indicadas en la guía que se incluye con las
barras de techo.
Recomendaciones
Distribuya la carga de modo uniforme con
cuidado de no sobrecargar uno de los lados.
Sitúe la parte más pesada de la carga lo más
cerca del techo posible.
Sujete firmemente la carga.
Conduzca con suavidad: la sensibilidad
al viento lateral se ve incrementada y la
estabilidad del vehículo puede verse afectada.
En trayectos largos, compruebe que la carga
esté correctamente fijada en cada parada.
Retire las barras de techo una vez haya
finalizado el transporte.

150
Información práctica
Capó
Desbloqueo
► Abra la puerta delantera izquierda.

► Tire hacia usted de la palanca situada en la
parte inferior del marco de la puerta.


► Tire del gancho de seguridad hacia usted y
abra el capó.


► Saque la varilla de soporte de su alojamiento
y fíjela en la muesca para mantener el capó
abierto.
No abra el capó en caso de fuerte viento.
Con el motor caliente, tenga cuidado
al manipular el cierre de seguridad exterior
y la varilla de soporte del capó (riesgo de
quemaduras).
Para no dañar los componentes eléctricos,
queda terminantemente prohibido utilizar
el lavado a alta presión para limpiar el
compartimento motor.
Cierre
► Saque la varilla de la muesca de sujeción.
► Fije la varilla en su alojamiento.
►

Baje el capó y suéltelo al final del recorrido.
►


T
ire del capó para comprobar que está
correctamente cerrado.
Stop & Start
Antes de realizar cualquier intervención
en el compartimento motor, debe quite el
contacto para evitar el riesgo de heridas
relacionadas con la activación automática del
modo START.
Compartimento del motor
El motor que se muestra aquí es un ejemplo con
fines meramente ilustrativos.
Las ubicaciones de los siguientes elementos
pueden variar:
–

Filtro de aire.
–


V
arilla de nivel de aceite del motor.
–

T
apón de llenado de aceite del motor.
Motor de gasolina

Motor diésel

1. Depósito del líquido lavaparabrisas
2. Depósito del líquido de refrigeración del
motor
3. Depósito del líquido de frenos
4. Batería/fusibles
5. Punto de masa desplazado (-)
6. Caja de fusibles
7. Filtro de aire
8. Tapón de llenado de aceite del motor
9. Varilla de nivel de aceite del motor
10. Bomba de cebado*
El circuito de gasoil está sometido a una
presión muy alta.
Cualquier intervención en este circuito se debe
realizar exclusivamente en la red PEUGEOT o
en un taller cualificado.
* En función de la motorización.
