2021 PEUGEOT 208 Manual de utilização (in Portuguese)

135
Condução

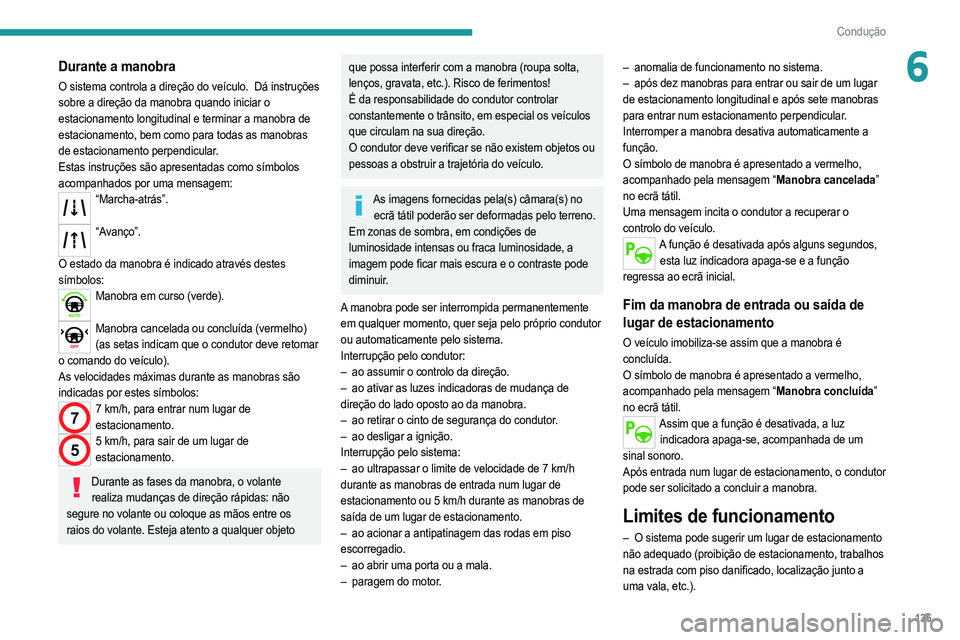

6Durante a manobra
O sistema controla a direção do veículo. Dá instruções
sobre a direção da manobra quando iniciar o
estacionamento longitudinal e terminar a manobra de
estacionamento, bem como para todas as manobras
de estacionamento perpendicular.
Estas instruções são apresentadas como símbolos
acompanhados por uma mensagem:
“Marcha-atrás”.
“Avanço”.
O estado da manobra é indicado através destes
símbolos:
Manobra em curso (verde).
Manobra cancelada ou concluída (vermelho)
(as setas indicam que o condutor deve retomar
o comando do veículo).
As velocidades máximas durante as manobras são
indicadas por estes símbolos:
77 km/h, para entrar num lugar de estacionamento.
55 km/h, para sair de um lugar de estacionamento.
Durante as fases da manobra, o volante realiza mudanças de direção rápidas: não
segure no volante ou coloque as mãos entre os
raios do volante. Esteja atento a qualquer objeto
que possa interferir com a manobra (roupa solta,
lenços, gravata, etc.). Risco de ferimentos!
É da responsabilidade do condutor controlar
constantemente o trânsito, em especial os veículos
que circulam na sua direção.
O condutor deve verificar se não existem objetos ou
pessoas a obstruir a trajetória do veículo.
As imagens fornecidas pela(s) câmara(s) no ecrã tátil poderão ser deformadas pelo terreno.
Em zonas de sombra, em condições de
luminosidade intensas ou fraca luminosidade, a
imagem pode ficar mais escura e o contraste pode
diminuir.
A manobra pode ser interrompida permanentemente
em qualquer momento, quer seja pelo próprio condutor
ou automaticamente pelo sistema.
Interrupção pelo condutor:
–

ao assumir o controlo da direção.
–


ao ativar as luzes indicadoras de mudança de

direção do lado oposto ao da manobra.
–

ao retirar o cinto de segurança do condutor
.
–

ao desligar a ignição.
Interrupção pelo sistema:
–


ao ultrapassar o limite de velocidade de 7
km/h
durante as manobras de entrada num lugar de
estacionamento ou 5
km/h durante as manobras de
saída de um lugar de estacionamento.
–

ao acionar a antipatinagem das rodas em piso

escorregadio.
–

ao abrir uma porta ou a mala.
–


paragem do motor
. –

anomalia de funcionamento no sistema.
–

após dez manobras para entrar ou sair de um lugar

de estacionamento longitudinal e após sete manobras
para entrar num estacionamento perpendicular.
Interromper a manobra desativa automaticamente a
função.
O símbolo de manobra é apresentado a vermelho,
acompanhado pela mensagem “Manobra cancelada”
no ecrã tátil.
Uma mensagem incita o condutor a recuperar o
controlo do veículo.
A função é desativada após alguns segundos, esta luz indicadora apaga-se e a função
regressa ao ecrã inicial.
Fim da manobra de entrada ou saída de
lugar de estacionamento
O veículo imobiliza-se assim que a manobra é
concluída.
O símbolo de manobra é apresentado a vermelho,
acompanhado pela mensagem “Manobra concluída”
no ecrã tátil.
Assim que a função é desativada, a luz indicadora apaga-se, acompanhada de um
sinal sonoro.
Após entrada num lugar de estacionamento, o condutor
pode ser solicitado a concluir a manobra.
Limites de funcionamento
– O sistema pode sugerir um lugar de estacionamento
não adequado (proibição de estacionamento, trabalhos
na estrada com piso danificado, localização junto a
uma vala, etc.).

136
Condução
– O sistema pode indicar que foi encontrado um
local mas não o irá oferecer devido a um obstáculo
fixo no lado oposto da manobra que não permitiria
o veículo seguir uma trajetória necessária para o
estacionamento.
–

O sistema pode indicar que encontrou um lugar
, mas
a manobra não é ativada devido à largura insuficiente
da faixa.
–

O sistema não foi concebido para realizar manobras

de estacionamento numa curva apertada.
–

O sistema não deteta lugares com dimensões

muito superiores às do próprio veículo ou que
estejam delimitados por obstáculos demasiado baixos
(passeios, pinos, etc.) ou demasiado finos (árvores,
postes, sebes de arame, etc.).
–

Em caso de carga elevada na mala, a inclinação

do veículo para trás poderá interferir nos cálculos da
distância.
Não utilize a função nas seguintes condições exteriores:
–

Junto a uma berma instável (p. ex., vala), a uma

doca ou à beira de um precipício.
–

Se o piso da estrada estiver escorregadio (p. ex.,

gelo).
Não utilize a função na presença de uma das seguintes avarias:
–

Se existir um pneu com baixa pressão.
–


Se um dos para-choques estiver danificado.
–


Se uma das câmaras estiver danificada.
Não utilize esta função se o veículo foi sujeito a uma das seguintes modificações:
–

Se transportar um objeto que ultrapasse as

dimensões do veículo (escada nas barras do
tejadilho, porta-bicicletas na porta da mala, etc.).
–

Se estiver a usar um engate de reboque não

homologado.
–

Com correntes para a neve.
–


Se estiver a conduzir com uma roda

sobresselente de utilização temporária e diâmetro
reduzido.
–

Se as rodas montadas forem diferentes das de

origem.
–

Após modificação de um para-choques ou de

ambos (proteção adicional).
–

Se os sensores tiverem sido pintados fora da

rede PEUGEOT.
–

Com sensores não aprovados para o veículo.
Anomalias de funcionamento
Quando a função não está ativada, esta luz indicadora começa a piscar brevemente e é
emitido um sinal sonoro a indicar uma anomalia de
funcionamento no sistema.
Se a anomalia de funcionamento ocorrer enquanto
o sistema estiver a ser utilizado, a luz avisadora
apaga-se.
Se a anomalia de funcionamento na ajuda ao estacionamento, indicada pelo
acendimento destas luzes avisadoras, ocorrer durante
a utilização, a função é desativada. Em caso de anomalia de funcionamento, dirija-se ao
concessionário PEUGEOT ou a uma oficina autorizada
para verificar o sistema.
Em caso de anomalia de funcionamento da
direção assistida, esta luz avisadora é
apresentada no quadro de bordo e é acompanhada de
uma mensagem de aviso.
A paragem do veículo é imperativa assim que as
condições de segurança o permitirem. Entre em
contacto com um concessionário PEUGEOT ou uma
oficina autorizada.

Durante mais de 20 anos, a parceria PEUGEOT TOTAL superou os limites do desempenho
para alcançar o sucesso nas condições mais adversas, com as vitórias no Le Mans 24
Hours, no Rally Dakar e também graças a todos os clientes de rally por todo o mundo.
Para obter estes resultados excecionais, as equipas da Peugeot Sport escolheram o
0037
mais extremas.
O T QUARTZ pr
do tempo .
0032000300030034003800240035 0037003D0003
desenvolvido em conjunto pelas equipas da Peugeot e da Total R&D. Especialmente
formulada para os motores dos veículos da Peugeot, a tecnologia inovadora reduz
0056004C004A0051004C00BF004600440057004C00590044005000480051005700480003
20003
PEUGEO & T
P ARCEIROS NA \301REA DO
DESEMPENHO!

138
Informações práticas

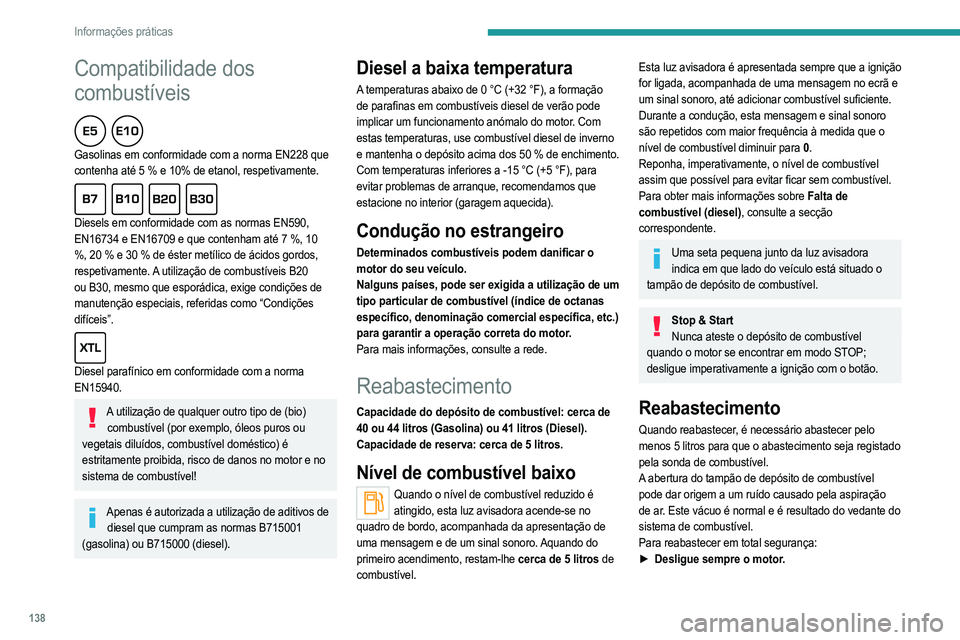

Compatibilidade dos
combustíveis

Gasolinas em conformidade com a norma EN228 que
contenha até 5 % e 10% de etanol, respetivamente.

Diesels em conformidade com as normas EN590,
EN16734 e EN16709 e que contenham até 7 %, 10
%, 20 % e 30 % de éster metílico de ácidos gordos,
respetivamente. A utilização de combustíveis B20
ou B30, mesmo que esporádica, exige condições de
manutenção especiais, referidas como “Condições
difíceis”.

Diesel parafínico em conformidade com a norma
EN15940.
A utilização de qualquer outro tipo de (bio)combustível (por exemplo, óleos puros ou
vegetais diluídos, combustível doméstico) é
estritamente proibida, risco de danos no motor e no
sistema de combustível!
Apenas é autorizada a utilização de aditivos de diesel que cumpram as normas B715001
(gasolina) ou B715000 (diesel).
Diesel a baixa temperatura
A temperaturas abaixo de 0 °C (+32 °F), a formação
de parafinas em combustíveis diesel de verão pode
implicar um funcionamento anómalo do motor. Com
estas temperaturas, use combustível diesel de inverno
e mantenha o depósito acima dos 50
% de enchimento.
Com temperaturas inferiores a -15
°C (+5 °F), para
evitar problemas de arranque, recomendamos que
estacione no interior (garagem aquecida).
Condução no estrangeiro
Determinados combustíveis podem danificar o
motor do seu veículo.
Nalguns países, pode ser exigida a utilização de um
tipo particular de combustível (índice de octanas
específico, denominação comercial específica, etc.)
para garantir a operação correta do motor.
Para mais informações, consulte a rede.
Reabastecimento
Capacidade do depósito de combustível: cerca de
40 ou 44 litros (Gasolina) ou 41 litros (Diesel).
Capacidade de reserva: cerca de 5 litros.
Nível de combustível baixo
Quando o nível de combustível reduzido é atingido, esta luz avisadora acende-se no
quadro de bordo, acompanhada da apresentação de
uma mensagem e de um sinal sonoro. Aquando do
primeiro acendimento, restam-lhe cerca de 5 litros de
combustível.
Esta luz avisadora é apresentada sempre que a ignição
for ligada, acompanhada de uma mensagem no ecrã e
um sinal sonoro, até adicionar combustível suficiente.
Durante a condução, esta mensagem e sinal sonoro
são repetidos com maior frequência à medida que o
nível de combustível diminuir para 0 .
Reponha, imperativamente, o nível de combustível
assim que possível para evitar ficar sem combustível.
Para obter mais informações sobre Falta de
combustível (diesel), consulte a secção
correspondente.
Uma seta pequena junto da luz avisadora indica em que lado do veículo está situado o
tampão de depósito de combustível.
Stop & Start Nunca ateste o depósito de combustível
quando o motor se encontrar em modo STOP;
desligue imperativamente a ignição com o botão.
Reabastecimento
Quando reabastecer, é necessário abastecer pelo
menos 5 litros para que o abastecimento seja registado
pela sonda de combustível.
A abertura do tampão de depósito de combustível
pode dar origem a um ruído causado pela aspiração
de ar. Este vácuo é normal e é resultado do vedante do
sistema de combustível.
Para reabastecer em total segurança:
►

Desligue sempre o motor
.

139
Informações práticas
7

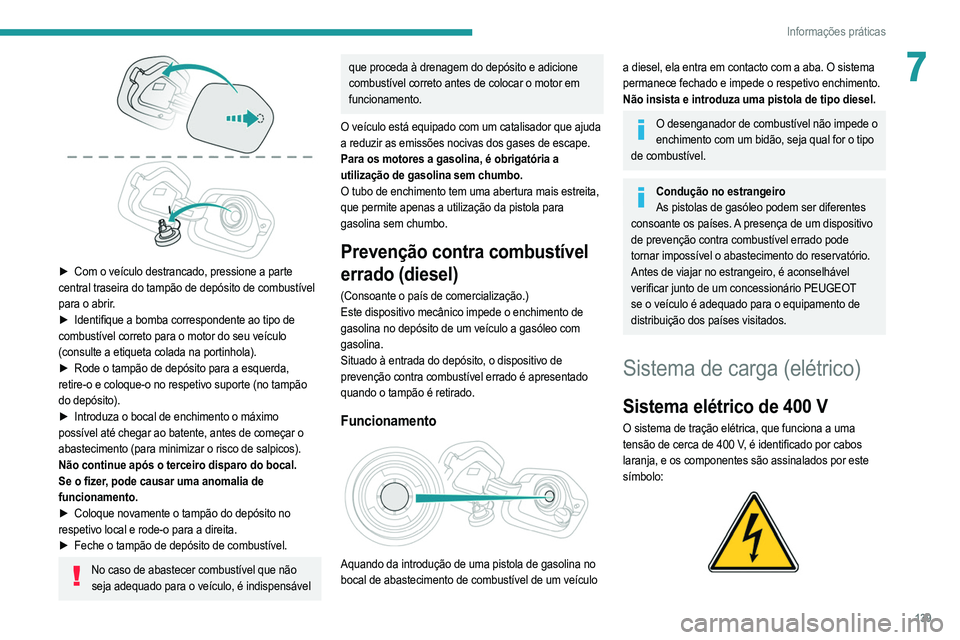

► Com o veículo destrancado, pressione a parte
central traseira do tampão de depósito de combustível
para o abrir.
►

Identifique a bomba correspondente ao tipo de

combustível correto para o motor do seu veículo
(consulte a etiqueta colada na portinhola).
►

Rode o tampão de depósito para a esquerda,

retire-o e coloque-o no respetivo suporte (no tampão
do depósito).
►

Introduza o bocal de enchimento o máximo

possível até chegar ao batente, antes de começar o
abastecimento (para minimizar o risco de salpicos).
Não continue após o terceiro disparo do bocal.
Se o fizer, pode causar uma anomalia de
funcionamento.
►

Coloque novamente o tampão do depósito no

respetivo local e rode-o para a direita.
►

Feche o tampão de depósito de combustível.
No caso de abastecer combustível que não seja adequado para o veículo, é indispensável
que proceda à drenagem do depósito e adicione
combustível correto antes de colocar o motor em
funcionamento.
O veículo está equipado com um catalisador que ajuda
a reduzir as emissões nocivas dos gases de escape.
Para os motores a gasolina, é obrigatória a
utilização de gasolina sem chumbo.
O tubo de enchimento tem uma abertura mais estreita,
que permite apenas a utilização da pistola para
gasolina sem chumbo.
Prevenção contra combustível
errado (diesel)
(Consoante o país de comercialização.)
Este dispositivo mecânico impede o enchimento de
gasolina no depósito de um veículo a gasóleo com
gasolina.
Situado à entrada do depósito, o dispositivo de
prevenção contra combustível errado é apresentado
quando o tampão é retirado.
Funcionamento

Aquando da introdução de uma pistola de gasolina no
bocal de abastecimento de combustível de um veículo
a diesel, ela entra em contacto com a aba. O sistema
permanece fechado e impede o respetivo enchimento.
Não insista e introduza uma pistola de tipo diesel.
O desenganador de combustível não impede o enchimento com um bidão, seja qual for o tipo
de combustível.
Condução no estrangeiro As pistolas de gasóleo podem ser diferentes
consoante os países. A presença de um dispositivo
de prevenção contra combustível errado pode
tornar impossível o abastecimento do reservatório.
Antes de viajar no estrangeiro, é aconselhável
verificar junto de um concessionário PEUGEOT
se o veículo é adequado para o equipamento de
distribuição dos países visitados.
Sistema de carga (elétrico)
Sistema elétrico de 400 V
O sistema de tração elétrica, que funciona a uma
tensão de cerca de 400 V, é identificado por cabos
laranja, e os componentes são assinalados por este
símbolo:

140
Informações práticas
Conetores de carga e luzes
indicadoras


1.Conetores de carga
2. Botão de ativação de carga posterior
3. Luz indicadora de bloqueio do bocal
Vermelho fixo: bocal posicionado corretamente e
bloqueado no conetor.
Vermelho intermitente: bocal posicionado
incorretamente ou não é possível bloqueá-lo.
4. Luz indicadora de carga

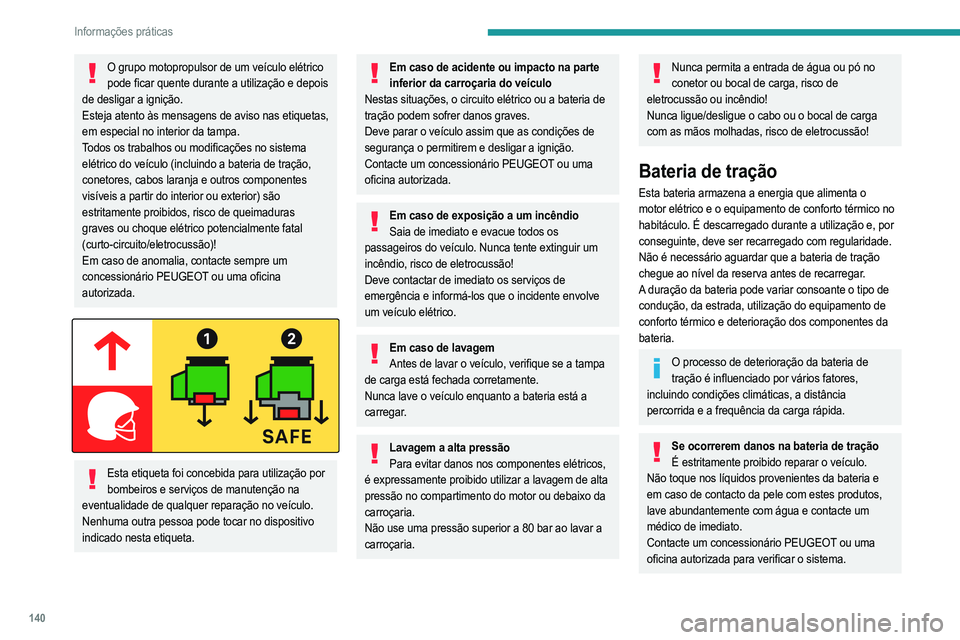

O grupo motopropulsor de um veículo elétrico
pode ficar quente durante a utilização e depois
de desligar a ignição.
Esteja atento às mensagens de aviso nas etiquetas,
em especial no interior da tampa.
Todos os trabalhos ou modificações no sistema
elétrico do veículo (incluindo a bateria de tração,
conetores, cabos laranja e outros componentes
visíveis a partir do interior ou exterior) são
estritamente proibidos, risco de queimaduras
graves ou choque elétrico potencialmente fatal
(curto-circuito/eletrocussão)!
Em caso de anomalia, contacte sempre um
concessionário PEUGEOT ou uma oficina
autorizada.


Esta etiqueta foi concebida para utilização por bombeiros e serviços de manutenção na
eventualidade de qualquer reparação no veículo.
Nenhuma outra pessoa pode tocar no dispositivo
indicado nesta etiqueta.
Em caso de acidente ou impacto na parte inferior da carroçaria do veículo
Nestas situações, o circuito elétrico ou a bateria de
tração podem sofrer danos graves.
Deve parar o veículo assim que as condições de
segurança o permitirem e desligar a ignição.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada.
Em caso de exposição a um incêndio Saia de imediato e evacue todos os
passageiros do veículo. Nunca tente extinguir um
incêndio, risco de eletrocussão!
Deve contactar de imediato os serviços de
emergência e informá-los que o incidente envolve
um veículo elétrico.
Em caso de lavagem Antes de lavar o veículo, verifique se a tampa
de carga está fechada corretamente.
Nunca lave o veículo enquanto a bateria está a
carregar.
Lavagem a alta pressão Para evitar danos nos componentes elétricos,
é expressamente proibido utilizar a lavagem de alta
pressão no compartimento do motor ou debaixo da
carroçaria.
Não use uma pressão superior a 80 bar ao lavar a
carroçaria.
Nunca permita a entrada de água ou pó no conetor ou bocal de carga, risco de
eletrocussão ou incêndio!
Nunca ligue/desligue o cabo ou o bocal de carga
com as mãos molhadas, risco de eletrocussão!
Bateria de tração
Esta bateria armazena a energia que alimenta o
motor elétrico e o equipamento de conforto térmico no
habitáculo. É descarregado durante a utilização e, por
conseguinte, deve ser recarregado com regularidade.
Não é necessário aguardar que a bateria de tração
chegue ao nível da reserva antes de recarregar.
A duração da bateria pode variar consoante o tipo de
condução, da estrada, utilização do equipamento de
conforto térmico e deterioração dos componentes da
bateria.
O processo de deterioração da bateria de tração é influenciado por vários fatores,
incluindo condições climáticas, a distância
percorrida e a frequência da carga rápida.
Se ocorrerem danos na bateria de tração É estritamente proibido reparar o veículo.
Não toque nos líquidos provenientes da bateria e
em caso de contacto da pele com estes produtos,
lave abundantemente com água e contacte um
médico de imediato.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada para verificar o sistema.

141
Informações práticas

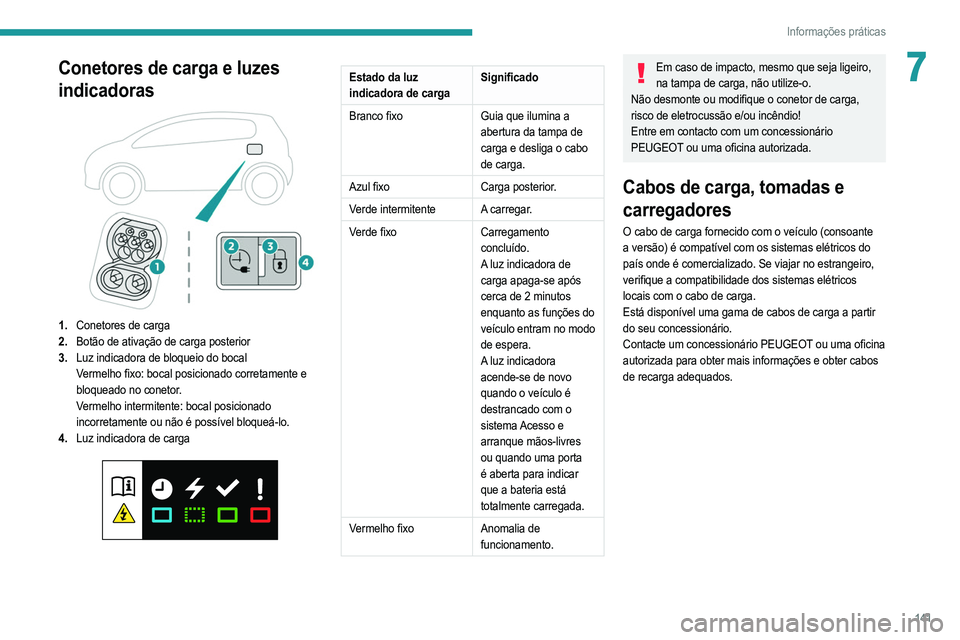

7Conetores de carga e luzes
indicadoras


1.Conetores de carga
2. Botão de ativação de carga posterior
3. Luz indicadora de bloqueio do bocal
Vermelho fixo: bocal posicionado corretamente e
bloqueado no conetor.
Vermelho intermitente: bocal posicionado
incorretamente ou não é possível bloqueá-lo.
4. Luz indicadora de carga


Estado da luz
indicadora de carga Significado
Branco fixo Guia que ilumina a
abertura da tampa de
carga e desliga o cabo
de carga.
Azul fixo Carga posterior.
Verde intermitente A carregar.
Verde fixo Carregamento
concluído.
A luz indicadora de
carga apaga-se após
cerca de 2 minutos
enquanto as funções do
veículo entram no modo
de espera.
A luz indicadora
acende-se de novo
quando o veículo é
destrancado com o
sistema Acesso e
arranque mãos-livres
ou quando uma porta
é aberta para indicar
que a bateria está
totalmente carregada.
Vermelho fixo Anomalia de
funcionamento.Em caso de impacto, mesmo que seja ligeiro,
na tampa de carga, não utilize-o.
Não desmonte ou modifique o conetor de carga,
risco de eletrocussão e/ou incêndio!
Entre em contacto com um concessionário
PEUGEOT ou uma oficina autorizada.
Cabos de carga, tomadas e
carregadores
O cabo de carga fornecido com o veículo (consoante
a versão) é compatível com os sistemas elétricos do
país onde é comercializado. Se viajar no estrangeiro,
verifique a compatibilidade dos sistemas elétricos
locais com o cabo de carga.
Está disponível uma gama de cabos de carga a partir
do seu concessionário.
Contacte um concessionário PEUGEOT ou uma oficina
autorizada para obter mais informações e obter cabos
de recarga adequados.

142
Informações práticas

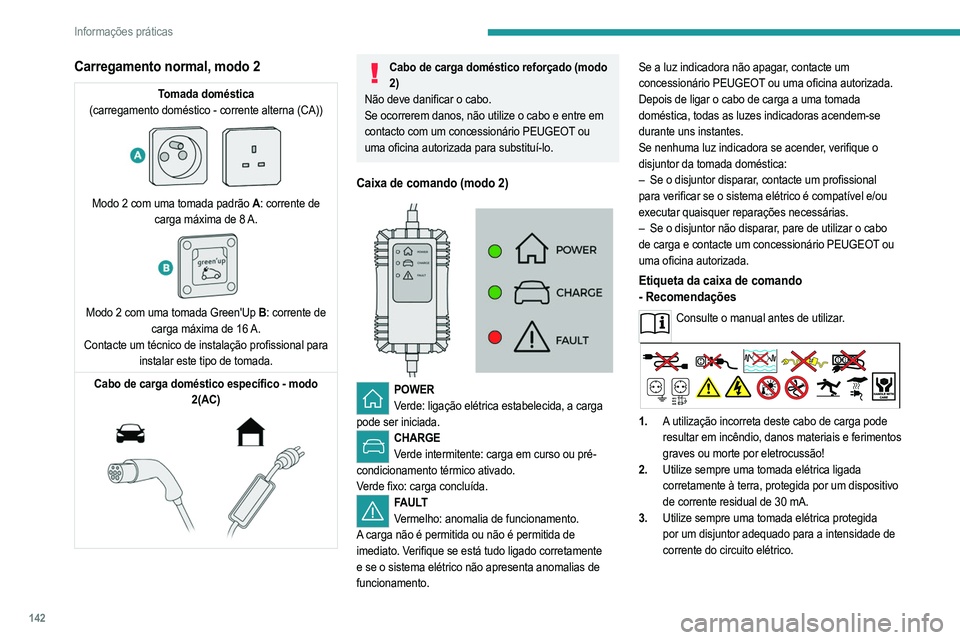

Carregamento normal, modo 2
Tomada doméstica
(carregamento doméstico - corrente alterna (CA))


Modo 2 com uma tomada padrão A : corrente de
carga máxima de 8 A.


Modo 2 com uma tomada Green'Up B : corrente de
carga máxima de 16 A.
Contacte um técnico de instalação profissional para instalar este tipo de tomada.
Cabo de carga doméstico específico - modo 2(AC)


Cabo de carga doméstico reforçado (modo 2)
Não deve danificar o cabo.
Se ocorrerem danos, não utilize o cabo e entre em
contacto com um concessionário PEUGEOT ou
uma oficina autorizada para substituí-lo.
Caixa de comando (modo 2)


POWER
Verde: ligação elétrica estabelecida, a carga
pode ser iniciada.
CHARGE Verde intermitente: carga em curso ou pré-
condicionamento térmico ativado.
Verde fixo: carga concluída.
FAULT Vermelho: anomalia de funcionamento.
A carga não é permitida ou não é permitida de
imediato. Verifique se está tudo ligado corretamente
e se o sistema elétrico não apresenta anomalias de
funcionamento. Se a luz indicadora não apagar, contacte um
concessionário PEUGEOT ou uma oficina autorizada.
Depois de ligar o cabo de carga a uma tomada
doméstica, todas as luzes indicadoras acendem-se
durante uns instantes.
Se nenhuma luz indicadora se acender, verifique o
disjuntor da tomada doméstica:
–

Se o disjuntor disparar
, contacte um profissional
para verificar se o sistema elétrico é compatível e/ou
executar quaisquer reparações necessárias.
–
Se o disjuntor não disparar
, pare de utilizar o cabo
de carga e contacte um concessionário PEUGEOT ou
uma oficina autorizada.
Etiqueta da caixa de comando
- Recomendações
Consulte o manual antes de utilizar.
1.A utilização incorreta deste cabo de carga pode
resultar em incêndio, danos materiais e ferimentos
graves ou morte por eletrocussão!
2. Utilize sempre uma tomada elétrica ligada
corretamente à terra, protegida por um dispositivo
de corrente residual de 30 mA.
3. Utilize sempre uma tomada elétrica protegida
por um disjuntor adequado para a intensidade de
corrente do circuito elétrico.
