2021 JEEP WRANGLER Käyttö- ja huolto-ohjekirja (in in Finnish)

Virtaliitäntöjen sulakkeet
1 – #M7-sulake, 20 A, keltainen, takaosan virtaliitäntä (lisävaruste)
2 – #M6-sulake, 20 A, keltainen, kojelaudassa sijaitseva savukkeensytytin
3 – #M36-sulake, 20 A, keltainen, konsolin lokeron virtaliitäntä
55

56

KOJELAUTA JA MITTARISTO
MITTARISTON NÄYTTÖ – LISÄVA-
RUSTE ....................58
Mittariston näytön sijainti ja säätimet . . .58
Mittariston näytön viestit..........59
Vaihteenvaihdon ilmaisin (GSI) –
lisävaruste...................60
Oil Change Required
(Öljynvaihto tehtävä).............60
VAROITUSVALOT JA -VIESTIT . . .60
Punaiset varoitusvalot............61
Keltaiset varoitusvalot............63
Keltaiset merkkivalot.............65
Vihreät merkkivalot..............66
Valkoiset merkkivalot.............66
Siniset merkkivalot..............66
AJONEUVON VIANMÄÄRITYSJÄR-
JESTELMÄ – OBD II..........66
Ajoneuvon vianmääritysjärjestelmä
(OBD II) – kyberturvallisuus.........67
Löysä polttoainesäiliön korkki -viesti . . .67
KOJELAUTA JA MITTARISTO
57

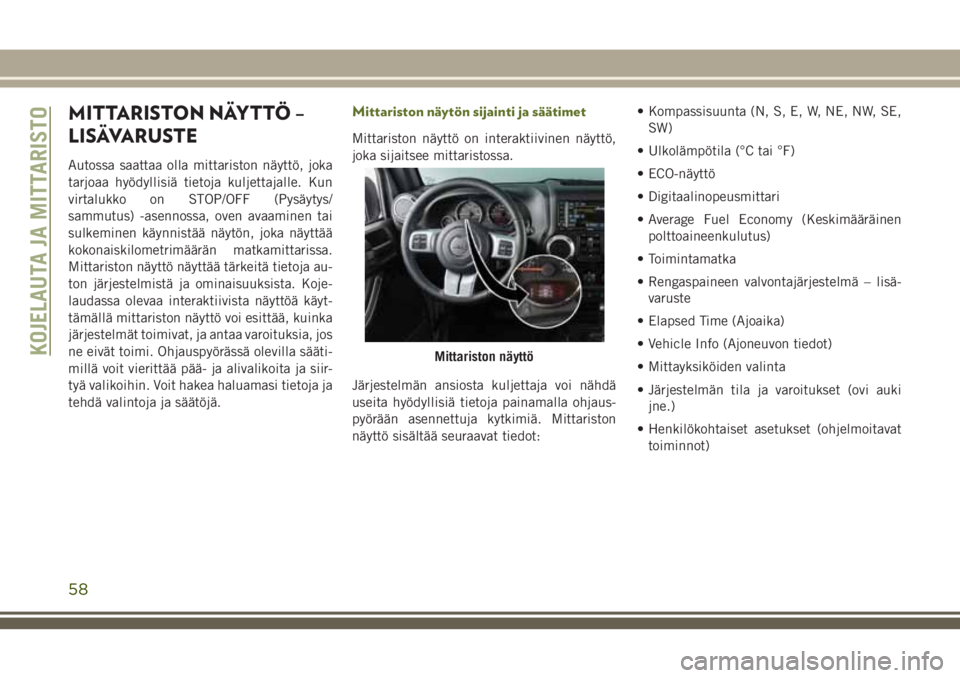

MITTARISTON NÄYTTÖ –
LISÄVARUSTE
Autossa saattaa olla mittariston näyttö, joka
tarjoaa hyödyllisiä tietoja kuljettajalle. Kun
virtalukko on STOP/OFF (Pysäytys/
sammutus) -asennossa, oven avaaminen tai
sulkeminen käynnistää näytön, joka näyttää
kokonaiskilometrimäärän matkamittarissa.
Mittariston näyttö näyttää tärkeitä tietoja au-
ton järjestelmistä ja ominaisuuksista. Koje-
laudassa olevaa interaktiivista näyttöä käyt-
tämällä mittariston näyttö voi esittää, kuinka
järjestelmät toimivat, ja antaa varoituksia, jos
ne eivät toimi. Ohjauspyörässä olevilla sääti-
millä voit vierittää pää- ja alivalikoita ja siir-
tyä valikoihin. Voit hakea haluamasi tietoja ja
tehdä valintoja ja säätöjä.
Mittariston näytön sijainti ja säätimet
Mittariston näyttö on interaktiivinen näyttö,
joka sijaitsee mittaristossa.
Järjestelmän ansiosta kuljettaja voi nähdä
useita hyödyllisiä tietoja painamalla ohjaus-
pyörään asennettuja kytkimiä. Mittariston
näyttö sisältää seuraavat tiedot:• Kompassisuunta (N, S, E, W, NE, NW, SE,
SW)
• Ulkolämpötila (°C tai °F)
• ECO-näyttö
• Digitaalinopeusmittari
• Average Fuel Economy (Keskimääräinen
polttoaineenkulutus)
• Toimintamatka
• Rengaspaineen valvontajärjestelmä – lisä-
varuste
• Elapsed Time (Ajoaika)
• Vehicle Info (Ajoneuvon tiedot)
• Mittayksiköiden valinta
• Järjestelmän tila ja varoitukset (ovi auki
jne.)
• Henkilökohtaiset asetukset (ohjelmoitavat
toiminnot)
Mittariston näyttöKOJELAUTA JA MITTARISTO
58

Kuljettaja voi valita tiedot painamalla seuraa-
via ohjauspyörän painikkeita:•MENU(Valikko) -painiketta painamalla voit se-
lata päävalikkoja (Speedometer [Nopeusmit-
tari], Fuel Economy [Polttoaineenkulutus], Mi-
les To Empty [Toimintamatka], Tire Pressure
[Rengaspaine], Warnings [Varoitukset], Timer
[Ajastin], Vehicle Info [Ajoneuvon tiedot],
Units [Yksiköt], System Warning [Järjestelmän
varoitus], Personal Settings [Henkilökohtaiset
asetukset]) tai poistua alivalikoista.
• Voit siirtyä pää- ja alivalikkoihin tai valita
asetusvalikosta henkilökohtaisen asetuk-
sen painamallaoikealleosoittavaa nuoli-
painiketta.
• PainamallaCompass(Kompassi)
-painiketta saat näyttöön jonkin kahdek-
sasta kompassilukemasta ja ulkolämpöti-
lan tai voit poistua alivalikoista.
• Voit selata alivalikkoja alaspäin painamalla
alasosoittavaa nuolipainiketta.
Mittariston näytön viestit
Mittaristo näyttää tietyissä olosuhteissa seu-
raavat viesti:
• Low Tire Pressure (Matala rengaspaine)
• Low Fuel (Polttoaine vähissä)• Service TPM System (Huolla TPM-
järjestelmä) – katso lisätietoja luvun Turval-
lisuus kohdasta Rengaspaineen valvonta-
järjestelmä
• Damaged Key (Avain vioittunut)
• Key in Ignition (Avain virtalukossa)
• Turn Signal On (Suuntavilkku käytössä) –
jatkuva äänimerkki
• Left Front Turn Signal Lamp Out (Vasem-
man etusuuntavilkun polttimo palanut) –
yksittäinen äänimerkki
• Left Rear Turn Signal Lamp Out (Vasem-
man takasuuntavilkun polttimo palanut) –
yksittäinen äänimerkki
• Right Front Turn Signal Lamp Out (Oikean
etusuuntavilkun polttimo palanut) – yksit-
täinen äänimerkki
• Right Rear Turn Signal Lamp Out (Oikean
takasuuntavilkun polttimo palanut) – yksit-
täinen äänimerkki
• Key Fob Battery Low (Kauko-ohjaimen pa-
risto vaihdettava – yksittäinen äänimerkki
Mittariston näytön säätöpainikkeet
1 – MENU (Va-
likko) -painike3 – Alanuolipai-
nike
2 – Oikea nuolipai-
nike4 – Compass
(Kompassi)
-painike
59

• Personal Settings Not Avail. (Henkilökoh-
taisia asetuksia ei käytettävissä) – Vehicle
Not in Park — automatic transmission (Au-
tomaattivaihteisto ei P-asennossa)
• Personal Settings Not Avail. (Henkilökoh-
taisia asetuksia ei käytettävissä) – Vehicle
in Motion — manual transmission (Auto
liikkuu – manuaalivaihteisto)
• Door Open (Ovi auki) – kuva näyttää, mikä
ovi on auki. Yksittäinen äänimerkki kuuluu,
jos auto liikkuu.
• Gate Open (Takaluukku auki) – kuva näyt-
tää auki olevan takaluukun ja yksittäinen
äänimerkki kuuluu, jos auto liikkuu.
• Check Gascap (Tarkista polttoainesäiliön
korkki) – katso lisätietoja luvun Käynnistä-
minen ja ajaminen kohdasta Polttoaineen
lisääminen.
• Oil Change Required (Vaihda öljyt) – yksit-
täinen äänimerkki
• ECO (polttoaineen säästön ilmaisin) –
lisävarusteVaihteenvaihdon ilmaisin (GSI) –
lisävaruste
Vaihteenvaihdon ilmaisinjärjestelmä on käy-
tössä autoissa, joissa on manuaalivaihteisto,
ja automaattivaihteistolla varustetuissa au-
toissa, kun manuaalinen vaihtotila on käy-
tössä. Ilmaisinjärjestelmä ilmoittaa kuljetta-
jalle, kun suositeltava vaihteen
vaihtamiskohta on saavutettu. Ilmoituksella
muistutetaan kuljettajaa, että vaihteen vaih-
taminen vähentää polttoaineenkulutusta.
Ylösvaihdon ilmaisin osoittaa, milloin suu-
remman vaihteen valitsemista suositellaan.
Alasvaihdon ilmaisin osoittaa, milloin pie-
nemmän vaihteen valitsemista suositellaan.
Vaihteenvaihdon ilmaisin on näkyvissä, kun-
nes kuljettaja vaihtaa vaihdetta tai kunnes
ajo-olosuhteet muuttuvat niin, että vaihteen
vaihtaminen ei vähennä polttoaineenkulu-
tusta.
Oil Change Required (Öljynvaihto
tehtävä)
Ajoneuvossa on öljynvaihtotarpeen ilmaisin-
järjestelmä. Mittariston näytössä näkyy ääni-
merkin jälkeen noin 10 sekunnin ajan viestiOil Change Required (Vaihda öljyt), kun on
määräaikaisen öljynvaihdon aika. Öljynvaih-
totarpeen ilmaisinjärjestelmä perustuu käyt-
töön, joten öljynvaihtoväli vaihtelee kuljetta-
jan ajotyylin mukaan.
Jollei tätä viestiä nollata, se näkyy aina, kun
virtalukko käännetään ON (Virta) -asentoon.
Jos haluat poistaa tämän viestin väliaikai-
sesti näkyvistä, painaMENU(Valikko)
-painiketta. Kun haluat nollata öljynvaihto-
tarpeen ilmaisinjärjestelmän (tehdyn määrä-
aikaishuollon jälkeen), noudata seuraavia oh-
jeita:
VAROITUSVALOT JA
-VIESTIT
Varoitus- ja merkkivalot syttyvät kojelautaan.
Lisäksi näkyviin voi tulla viesti tai merkkiääni
voi kuulua. Nämä varoitukset ovat ohjeellisia,
ja niiden tarkoitus on ehkäistä vaaratilan-
teita. Ne eivät korvaa tässä käyttöoppaassa
esitettyjä tietoja, jotka on syytä lukea huolel-
lisesti. Katso aina varoitus- tai merkkivalon
syttyessä lisätietoja tästä luvusta. Kaikki ak-
tiiviset merkkivalot ovat ensin näkyvissä. Jär-
jestelmän tarkistusvalikko saattaa näyttää
KOJELAUTA JA MITTARISTO
60

erilaiselta, sillä se perustuu auton varustuk-
seen ja senhetkiseen tilaan. Jotkin merkkiva-
lot ovat valinnaisia, eivätkä ne ole näkyvissä
kaikissa autoissa.
Punaiset varoitusvalot
– Turvatyynyn varoitusvalo
Valo kertoo turvatyynyn toimintahäiriöstä.
Kun virtalukko asetetaan asentoon ON/RUN
(Virta/ajo) tai ACC/ON/RUN (Lisävaruste/
virta/ajo), valo syttyy 4–8 sekunnin ajaksi
polttimon tarkistamista varten. Valo syttyy ja
merkkiääni kuuluu, jos turvatyynyssä ilmenee
vika. Valo palaa, kunnes vika on korjattu. Jos
valo ei syty käynnistettäessä, jää palamaan
tai syttyy kesken ajon, tarkistuta järjestelmä
valtuutetussa jälleenmyyntiliikkeessä mah-
dollisimman pian.
– Jarrujen varoitusvalo
Jarrujen varoitusvalo valvoo useita jarrutoi-
mintoja kuten jarrunestetasoa ja seisontajar-
run kytkentää. Jarruvalo syttyy, jos seisonta-
jarru on käytössä, jarrunesteen määrä on
alhainen tai lukkiutumattomien jarrujen jär-
jestelmässä on vika.Jos merkkivalo palaa, vaikka seisontajarru ei
ole käytössä ja pääsylinterin säiliön nestetaso
näyttää täyttä, kyseessä voi olla nestejarrujär-
jestelmän tai jarrutehostimen toimintahäiriö,
jonka lukkiutumaton jarrujärjestelmä (ABS)
tai ajovakauden ohjausjärjestelmä (ESC) on
havainnut. Tällöin valo palaa, kunnes vika on
korjattu. Jos vika liittyy jarrutehostimeen,
ABS-pumppu toimii jarrupoljinta painetta-
essa ja jarrupolkimessa saattaa tuntua väri-
nää jokaisen pysähdyksen aikana.
Jarrut ovat kaksipiiriset. Jos toinen piiri vau-
rioituu, jää toinen silti toimimaan. Jarrupiirin
vuodon huomaa siitä, että jarrujen varoitus-
valo palaa. Jarrunesteen pinta pääsylinterissä
on siinä tapauksessa laskenut liian alhai-
seksi.
Valo ei sammu, ennen kuin vika on korjattu.
HUOMAUTUS:
Valo voi vilkkua tiukoissa kaarteissa, kun nes-
teen pinnankorkeus vaihtelee. Ajoneuvo tulee
huoltaa ja jarrunesteen pinnankorkeus tarkis-
taa.
Jos jarrujärjestelmässä on häiriö, se on kor-
jattava välittömästi.
VAROITUS!
Kun jarrujärjestelmän punainen varoitus-
valo palaa, ajaminen voi olla vaarallista.
Jarrujärjestelmä voi olla osittain pettänyt.
Se pidentää jarrutusmatkaa. Tämä voi ai-
heuttaa kolarin. Toimita ajoneuvo huoltoon
mahdollisimman pian.
ABS-jarruilla varustetuissa malleissa on
elektroninen jarrupaineen jako (EBD). Jos
siihen tulee häiriö, jarrujen varoitusvalo syt-
tyy yhdessä ABS-valon kanssa. ABS-
järjestelmä on siinä tapauksessa tarkastutet-
tava huollossa niin pian kuin mahdollista.
Voit tarkistaa jarrujen varoitusvalon toimin-
nan kääntämällä virtalukon OFF (Sammutus)
-asennosta ON/RUN (Virta/ajo) -asentoon. Va-
lon tulee syttyä neljäksi sekunniksi. Valon
tulee sitten sammua edellyttäen, että seison-
tajarru on vapautettu ja jarrut ovat muuten
kunnossa. Jos valo ei syty, anna valtuutetun
jälleenmyyjän tarkistaa merkkivalon toi-
minta.
Jarrujen varoitusvalo syttyy myös, kun seison-
tajarru on kytketty ja virtalukko on ON/RUN
(Virta/ajo) -asennossa.
61

HUOMAUTUS:
Valo osoittaa vain sen, että seisontajarru on
kytketty. Se ei takaa sitä, että ajoneuvo pysyy
paikallaan.
– Akun latauksen varoitusvalo
Valo syttyy, jos akku ei lataudu kunnolla. Jos
valo palaa, kun moottori on käynnissä, la-
tausjärjestelmässä voi olla toimintahäiriö.
Ota yhteys valtuutettuun jälleenmyyjään
mahdollisimman pian.
Sähköjärjestelmässä tai siihen liittyvässä
komponentissa voi olla vika.
– Jäähdytysnesteen lämpötilan varoi-
tusvalo
Valo syttyy, jos moottorin lämpötila on liian
korkea. Jos valo syttyy ajon aikana, aja varo-
vasti tien sivuun ja pysäytä ajoneuvo. Jos
ilmastointi on käytössä, kytke se pois käy-
töstä. Siirrä vaihteenvalitsin N-asentoon ja
anna ajoneuvon käydä joutokäynnillä. Mikäli
lämpötila ei palaudu normaaliksi, sammuta
moottori välittömästi ja ota yhteyttä huolto-
liikkeeseen.HUOMAUTUS:
Jos jäähdytysnesteen lämpötilamittarin osoi-
tin nousee H-alueelle, tämä merkkivalo syttyy
ja kuuluu yksittäinen äänimerkki.
– Sähkötoimisen kaasupolkimen (ETC)
varoitusvalo
Valo ilmoittaa sähkötoimisen kaasupolkimen
(ETC) häiriöstä. Jos ajoneuvon käydessä ha-
vaitaan häiriö, valo joko palaa tai vilkkuu sen
mukaan, millainen häiriö on kyseessä. Kierrä
virta-avainta, kun auto on täysin pysähtynyt
ja vaihteenvalitsin on P-asennossa. Valon pi-
täisi sammua. Jos valo palaa moottorin käy-
dessä, ajoneuvolla voi yleensä ajaa. Vie ajo-
neuvo kuitenkin mahdollisimman pian
huollettavaksi valtuutetulle jälleenmyyjälle.
HUOMAUTUS:
Valo voi syttyä, jos kaasu- ja jarrupoljinta
painetaan yhtä aikaa.
Jos valo vilkkuu edelleen moottorin käydessä,
auto on huollettava viipymättä. Moottorin
suorituskyky voi heiketä, joutokäynti voi ta-
pahtua tavallista suuremmalla kierrosluvulla
tai epätasaisesti tai moottori voi pysähtyä,
jolloin autoa joudutaan hinaamaan. Valo syt-tyy, kun virtalukko asetetaan asentoon ON/
RUN (Virta/ajo) tai ACC/ON/RUN
(Lisävaruste/virta/ajo), ja palaa hetken ajan
polttimon tarkistamista varten. Jos valo ei
syty käynnistyksen aikana, tarkistuta järjes-
telmä valtuutetun jälleenmyyjän huollossa.– Öljynpaineen varoitusvalo
Tämä valo ilmoittaa matalasta öljynpai-
neesta. Jos valo syttyy ajon aikana, pysäytä
auto ja sammuta moottori mahdollisimman
nopeasti. Kun valo syttyy, kuulet merkkiää-
nen.
Älä käynnistä moottoria ennen kuin häiriö on
korjattu. Valo ei ilmaise moottorissa olevan
öljyn määrää. Moottorin öljyn määrä tulee
tarkistaa moottorista.
– Turvavyömuistuttimen varoitusvalo
Valo ilmaisee, että kuljettajan tai matkusta-
jan turvavyö on auki. Jos kuljettajan turvavyö
on kiinnittämättä, kun virtalukko asetetaan
asentoon ON/RUN (Virta/ajo) tai ACC/ON/
RUN (Lisävaruste/virta/ajo), kuuluu merkki-
ääni ja varoitusvalo syttyy. Jos kuljettajan tai
etumatkustajan turvavyö on edelleen kiinnit-
tämättä ajon aikana, turvavyömuistuttimen
KOJELAUTA JA MITTARISTO
62
