HUOMAUTUS!
• Manuaalivaihteiston vaihteen on oltava
valittuna (ei N-asennossa) virkistyskäyt-
töhinauksessa.
• Tee ennen virkistyskäyttöhinauksen
aloittamista osiossa N-asentoon vaihta-
minen kuvatut toimenpiteet, jotta voit
olla varma, että jakovaihteisto on täysin
N-asennossa. Muutoin sen sisäosat voi-
vat vaurioitua.
• Jos tämän ajoneuvon hinaamisessa ei
noudateta edellä annettuja ohjeita, seu-
rauksena voi olla vakavia vaihteiston tai
jakovaihteiston vaurioita. Uuden ajo-
neuvon rajoitettu takuu ei kata ohjeiden
vastaisesta hinaamisesta aiheutuneita
vaurioita.
• Älä käytä ajoneuvossa puskuriin asen-
nettavaa puristusliittimellistä vetoaisaa.
Puskurin etupalkki voi vahingoittua.
Vaihtaminen vapaa-asentoon (N)
Valmistele ajoneuvo virkistyskäyttöhinausta
varten seuraavien ohjeiden mukaisesti.
VAROITUS!
Jos ajoneuvo jätetään valvomatta, kun ja-
kovaihteisto on N-asennossa eikä seison-
tajarrua ole kytketty, seurauksena voi olla
hengenvaarallisia vammoja. Kun jakovaih-
teisto on N-asennossa, sekä etu- että taka-
vetoakseli on kytketty irti voimansiirtojär-
jestelmästä, joten ajoneuvo voi liikkua,
vaikka automaattivaihteisto olisi
P-asennossa (tai manuaalivaihteiston
vaihde kytketty). Seisontajarru on kytket-
tävä aina, kun kuljettaja ei ole autossa.
HUOMAUTUS!
Näitä ohjeita on noudatettava, jotta var-
mistetaan, että jakovaihteisto on kunnolla
N-asennossa ennen virkistyskäyttöhinauk-
sen aloittamista. Näin estetään ajoneuvon
osien vaurioituminen.1. Pysäytä ajoneuvo tasaiselle alustalle.
2. Pidä jarrupoljinta painettuna.
3. Kytke automaattivaihteisto N-asentoon
tai paina kytkinpoljinta manuaalivaihtei-
sessa autossa.
4. Sammuta moottori.
5. Siirrä jakovaihteiston valitsin N-asentoon.
6. Käynnistä moottori.
7. Siirrä vaihteenvalitsin R-asentoon.
8. Vapauta jarrupoljin (manuaalivaihteisissa
autoissa myös kytkinpoljin) viideksi se-
kunniksi ja varmista, että ajoneuvo ei
liiku.
9. Toista vaiheet 7 ja 8, kun automaattivaih-
teisto on D-asennossa tai manuaalivaih-
teisto on 1. vaihteella.
10. Sammuta moottori ja jätä virtalukko lu-
kitsemattomaan ACC (Lisävaruste)
-asentoon.
11. Kytke seisontajarru.
12. Siirrä automaattivaihteisto P-asentoon
tai kytke manuaalivaihteiston vaihde (EI
N-asentoon).
143

HUOMAUTUS!
Vaihteisto voi vaurioitua, jos se kytketään
P-asentoon jakovaihteiston ollessa
N-asennossa ja moottorin käydessä. Kun
jakovaihteisto on N-asennossa, varmista,
että moottori on sammutettu, ennen kuin
kytket vaihteiston P-asentoon.
13. Kiinnitä ajoneuvo vetoautoon sopivalla
vetoaisalla.
14. Vapauta seisontajarru.
15. Irrota negatiivinen akkukaapeli ja siirrä
se pois akun negatiivisen navan
lähettyviltä.
Vaihtaminen pois N-asennosta
Valmistele ajoneuvo normaalikäyttöä varten
seuraavasti:
1. Pysäytä ajoneuvo ja jätä se kytketyksi
vetoautoon.2. Kytke seisontajarru.
3. Kytke akun negatiivinen akkukaapeli
takaisin.
4. Käännä virtalukko LOCK (Lukitus)
-asentoon.
5. Käännä virtalukko ON/RUN (Virta/ajo)
-asentoon, mutta älä käynnistä moottoria.
6. Pidä jarrupoljinta painettuna.
7. Siirrä vaihteenvalitsin N-asentoon.
8. Siirrä jakovaihteiston valitsin haluttuun
asentoon.
HUOMAUTUS:
Kun jakovaihteisto siirretään pois
N-asennosta, moottorin on oltava sammu-
tettuna, jotta vaihto onnistuu.
9. Siirrä automaattivaihteisto P-asentoon tai
manuaalivaihteisto N-asentoon.10. Vapauta jarrupoljin.
11. Irrota ajoneuvo vetoautosta.
12. Käynnistä moottori.
13. Pidä jarrupoljinta painettuna.
14. Vapauta seisontajarru.
15. Siirrä vaihteisto ajovaihteelle, vapauta
jarrupoljin (ja manuaalivaihteistossa
kytkin) ja tarkista, että ajoneuvo toimii
normaalisti.KÄYNNISTÄMINEN JA AJAMINEN
144

HÄTÄTILANTEESSA
HÄTÄVILKUT...............146
POLTTIMOIDEN VAIHTAMINEN. .146
Vaihtopolttimot...............146
Polttimoiden vaihtaminen.........147
SULAKKEET...............149
Yleistä.....................149
Täysin integroitu virtamoduuli......150
NOSTAMINEN JA RENKAIDEN
VAIHTO..................154
Tunkin/vararenkaan säilytys........154Noston valmistelu.............154
Tunkin käyttöohjeet............155
Vaatimustenmukaisuusvakuutus.....157
Tunkin käytön varotoimet.........160
KAAPELIKÄYNNISTYS........160
Kaapelikäynnistyksen valmistelu.....161
Apukäynnistystoimenpiteet........162
MOOTTORIN
YLIKUUMENTUESSA.........163
VAIHTEENVALITSIMEN
OHITUS..................164JUUTTUNEEN AJONEUVON
IRROTTAMINEN.............164
VIKAANTUNEEN AJONEUVON
HINAAMINEN..............165
Ilman virta-avainta.............167
Nelivetomallit................167
Vetosilmukan käyttö.............167
ONNETTOMUUKSIIN REAGOIVA
TURVAJÄRJESTELMÄ (EARS) . .168
TAPAHTUMATIETOJEN
TALLENNUS (EDR)...........168
HÄTÄTILANTEESSA
145

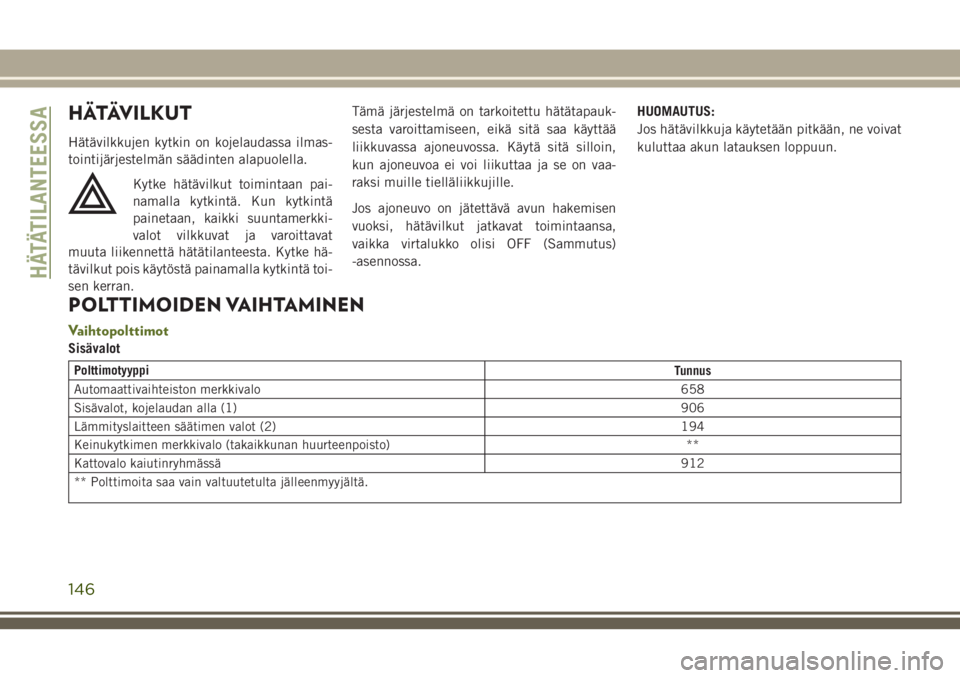

HÄTÄVILKUT
Hätävilkkujen kytkin on kojelaudassa ilmas-
tointijärjestelmän säädinten alapuolella.
Kytke hätävilkut toimintaan pai-
namalla kytkintä. Kun kytkintä
painetaan, kaikki suuntamerkki-
valot vilkkuvat ja varoittavat
muuta liikennettä hätätilanteesta. Kytke hä-
tävilkut pois käytöstä painamalla kytkintä toi-
sen kerran.Tämä järjestelmä on tarkoitettu hätätapauk-
sesta varoittamiseen, eikä sitä saa käyttää
liikkuvassa ajoneuvossa. Käytä sitä silloin,
kun ajoneuvoa ei voi liikuttaa ja se on vaa-
raksi muille tielläliikkujille.
Jos ajoneuvo on jätettävä avun hakemisen
vuoksi, hätävilkut jatkavat toimintaansa,
vaikka virtalukko olisi OFF (Sammutus)
-asennossa.HUOMAUTUS:
Jos hätävilkkuja käytetään pitkään, ne voivat
kuluttaa akun latauksen loppuun.
POLTTIMOIDEN VAIHTAMINEN
Vaihtopolttimot
Sisävalot
Polttimotyyppi
Tunnus
Automaattivaihteiston merkkivalo658
Sisävalot, kojelaudan alla (1)906
Lämmityslaitteen säätimen valot (2) 194
Keinukytkimen merkkivalo (takaikkunan huurteenpoisto) **
Kattovalo kaiutinryhmässä912
** Polttimoita saa vain valtuutetulta jälleenmyyjältä.
HÄTÄTILANTEESSA
146

Ulkovalot
Polttimotyyppi
Tunnus
Peruutusvalot (2)W16W
Keskimmäinen yläjarruvalo (1) L.E.D. (Huollata valtuutetulla jälleenmyyjällä)
Etusumuvalot (2)PSX24W
Takasumuvalot (2)P27/7W
Etusuuntavilkut (2)PY27/7W
Etusivuvilkut / sivuvalot (2)W5W
Ajovalot (2)H4
Etuseisontavalot (2)12V14W
Jarru-/takaseisontavalot (2)P27/7W
Takasuuntavilkut (2)PY27/7W
Rekisterikilven valo (2)W5W
HUOMAUTUS:
Numerot viittaavat eri polttimotyyppeihin, joita on saatavana valtuutetulta jälleenmyyjältä.
Polttimoiden vaihtaminen
HUOMAUTUS:
Lasit voivat huurtua tietyissä sääolosuh-
teissa. Huurre häviää tavallisesti sääolosuh-
teiden muuttuessa, kun tiivistymä höyrystyy.
Valojen sytyttäminen nopeuttaa yleensä la-
sien puhdistumista.
Ajovalo
1. Avaa konepelti ja tue se tukitangolla.
2. Irrota etusäleikkö. Kierrä yläosan pidik-
keitä neljänneskierros vastapäivään ja ir-
rota ne.
3. Vedä säleikön alaosa irti aloittamalla toi-
sesta reunasta ja siirtymällä kohti toista
reunaa.4. Kierrä pysäköintivalon ja suuntavilkun
lampun istukoita neljänneskierros vasta-
päivään ja irrota ne.
5. Irrota metallisen kiinnitysrenkaan neljä
ruuvia.
6. Poista lamppu pidikkeestä.
7. Tartu polttimoon ja käännä sitä 1/4 kier-
rosta vastapäivään.
147

8. Vedä polttimo irti kotelosta.
9. Paina liittimen lukituskieleke avattuun
asentoon.
10. Irrota liitin polttimosta.
11. Paina liitin uuden polttimon kantaan ja
paina liittimen lukituskieleke
lukitusasentoon.
HUOMAUTUS!
Älä kosketa uutta lamppua sormillasi.
Rasvajäljet lyhentävät lampun käyttöikää
merkittävästi. Jos polttimo on kosketuk-
sissa öljyisen pinnan kanssa, puhdista se
isopropanolialkoholilla.
12. Asenna polttimon kotelo. Käännä poltti-
moa 1/4 kierrosta myötäpäivään.
Etupysäköintivalot/suuntavilkku
1. Irrota etusäleikkö. Kierrä yläosan pidik-
keitä neljänneskierros vastapäivään ja ir-
rota ne.2. Vedä säleikön alaosa irti aloittamalla toi-
sesta reunasta ja siirtymällä kohti toista
reunaa.
3. Kierrä lampun istukkaa 1/4 kierrosta vas-
tapäivään ja irrota se kotelosta. Vedä polt-
timo suoraan ulos istukasta ja vaihda se.
Etusivuvalot
1. Etusivuvalon istukka on etulokasuojan
alla.
2. Kierrä istukkaa vastapäivään 1/3 kierrosta
ja irrota se kotelosta. Vedä polttimo suo-
raan ulos istukasta ja vaihda se.
Etusumuvalo
1. Kurota ajoneuvon alle, jotta yllät
etusumuvalon taakse.
2. Irrota johtosarjan liitin etusumuvalon liit-
timen istukasta.
3. Tartu tiukasti polttimon salpoihin ja pu-
rista ne yhteen, jolloin polttimo irtoaa
etusumuvalokotelon takaosasta.4. Vedä polttimo suoraan ulos kotelon au-
kosta ja asenna uusi polttimo.
HUOMAUTUS!
Älä kosketa uutta lamppua sormillasi.
Rasvajäljet lyhentävät lampun käyttöikää
merkittävästi. Jos polttimo on kosketuk-
sissa öljyisen pinnan kanssa, puhdista se
isopropanolialkoholilla.
Takasumuvalo
1. Kurota ajoneuvon alle, jotta yllät takasu-
muvalon taakse.
2. Kierrä istukkaa vastapäivään 1/4 kierrosta
ja irrota se kotelosta. Vedä polttimo suo-
raan ulos istukasta ja vaihda se.
Taka-/jarruvalo, suuntavilkku ja peruutus-
valo
1. Irrota kaksi sisäreunan ruuvia, joilla taka-
valokotelo on kiinnitetty koriin.ÄLÄ KOS-
KAAN IRROTA ULKOREUNAN RUUVEJA.
HÄTÄTILANTEESSA
148

2. Irrota kotelo korista painamalla lamppua
sisäänpäin ja vetämällä sitä korista
poispäin.
3. Kierrä istukkaa 1/4 kierrosta vastapäivään
ja irrota se kotelosta.
4. Vedä polttimo suoraan ulos istukasta ja
vaihda se.
Keskimmäinen yläjarruvalo (CHMSL)
Jarruvalo on asennettu kiinnikkeeseen, joka
jatkuu ylöspäin takaluukusta vararenkaan ta-
kaa. Jos se on huollettava, hanki LED-/
suojusyksikkö valtuutetulta jälleenmyyjältä.
1. Poista vararengas.
2.
Irrota neljä ruuvia, jotka pitävät lasia/
suojusta paikallaan vararenkaan telineessä.
3. Irrota johtosarja LED-suojuksen takaa.
SULAKKEET
VAROITUS!
• Kun vaihdat palanutta sulaketta, käytä
aina sopivaa vaihtosulaketta, jolla on
sama ampeeriluku kuin alkuperäisellä
sulakkeella. Älä koskaan vaihda sula-
ketta korkeamman ampeeriluvun sulak-
keeseen. Älä korvaa palanutta sulaketta
metallilangoilla tai muilla materiaa-
leilla. Jos oikeita sulakkeita ei käytetä,
seurauksena voi olla vakavia henkilöva-
hinkoja, tulipalo tai omaisuusvahinko.
VAROITUS!
• Varmista ennen sulakkeen vaihtamista,
että virta on katkaistu ja että kaikki muut
toiminnot on sammutettu.
• Jos vaihdettu sulake palaa, ota yhteys
valtuutettuun jälleenmyyjään.
• Jos turvallisuusjärjestelmien (turvatyy-
nyjärjestelmä, jarrujärjestelmä), voima-
laitejärjestelmien (moottorijärjestelmä,
vaihteistojärjestelmä) tai ohjausjärjes-
telmän yleinen suojasulake palaa, ota
yhteys valtuutettuun jälleenmyyjään.
Yleistä
Sulakkeet suojaavat sähköjärjestelmiä virta-
piikeiltä.
Jos laite ei toimi, tarkista lattasulakkeen si-
sällä oleva sulakelanka rikkoutumisen/
sulamisen varalta.
Huomaa myös, että jos virtaliitäntöjä käyte-
tään pidemmän aikaa moottorin ollessa sam-
mutettuna, ajoneuvon akun varaus voi tyhjen-
tyä.
Sisäreunan ruuvien sijainti
149

Täysin integroitu virtamoduuli
Täysin integroitu virtamoduuli sijaitsee moot-
toritilassa akun lähellä. Tässä keskuksessa
on putkisulakkeita, pienoissulakkeita ja re-
leitä. Kunkin osan yksilöivä tarra on painettu
kannen sisäpuolelle.
Sulakepaikka Putkisulake Pienoissulake Kuvaus
J1 – – –
J2 30 A vaaleanpunainen – Jakovaihteiston moduuli
J3 – – –
J4 25 A läpinäkyvä – Kuljettajan oven liitäntä
J5 25 A läpinäkyvä – Matkustajan oven liitäntä
J6 40 A vihreä – Lukkiutumattoman jarrujärjestelmän (ABS) pumppu / Ajonvakautusjärjes-
telmä
J7 30 A vaaleanpunainen – Lukkiutumattoman jarrujärjestelmän (ABS) venttiili / Ajonvakautusjärjes-
telmä
Täysin integroitu virtamoduuli
HÄTÄTILANTEESSA
150
