2021 CITROEN JUMPER SPACETOURER Návod na použití (in Czech)

63
Ergonomie a pohodlí
3► Z přední strany zvedněte ovládací prvek
a posuňte sedadlo dopředu nebo dozadu.
Posouvání sedadla v celém
rozsahu délky kolejnice




► Umístěte opěradlo sedadla do polohy stolku.
► Posuňte sedadlo zatažením za přední nebo
zadní poutko.
Sklápění opěradla do polohy
stolku
(příklad pro samostatné sedadlo)
► Umístěte opěrky hlavy do spodní polohy .


► Ze zadní strany odjistěte opěradlo zatlačením
páčky dolů.
►

Z přední strany odjistěte opěradlo zvednutím
páčky

.
►

Překlopte opěradlo na sedák.
Nenechávejte předměty (například:
tašku, hračky) na sedadle, jestliže
potřebujete sklopit opěradlo.
Přemístění opěradla do
vzpřímené polohy (mezi
značky)




Pro narovnání opěradla musí být sedadlo
umístěno mezi značkami.
Šipka nesmí být mimo oblast vymezenou
značkami.


► Použijte přední ovladač pro přemístění
sedadla tak, aby se dostalo mezi značky .
Demontáž
(příklad pro samostatné sedadlo)
► Posuňte sedadlo dopředu pro přístup k
poutku.

64
Ergonomie a pohodlí
není příliš vzadu, aby se zabránilo kontaktu
mezi oběma sedadly.
Mohlo by tak dojít k výraznému opotřebení
dotýkajících se součástí.
Více informací o bezpečnostních
pásech naleznete v příslušné části.
Loketní opěrka(y)
Loketní opěrka má několik zajistitelných poloh.

► Zvedněte loketní opěrku zcela nahoru.
► Spusťte ji zcela dolů.
► Nadzdvihněte opěrku do požadované
zajištěné polohy.
Nastavení úhlu sklonu
opěradla
Naklápěcí opěradlo může být nastaveno do
několika poloh.


y6OR

65
Ergonomie a pohodlí
3není příliš vzadu, aby se zabránilo kontaktu
mezi oběma sedadly.
Mohlo by tak dojít k výraznému opotřebení
dotýkajících se součástí.
Více informací o bezpečnostních
pásech naleznete v příslušné části.
Loketní opěrka(y)
Loketní opěrka má několik zajistitelných poloh.

► Zvedněte loketní opěrku zcela nahoru.
► Spusťte ji zcela dolů.
►

Nadzdvihněte opěrku do požadované
zajištěné polohy

.
Nastavení úhlu sklonu
opěradla
Naklápěcí opěradlo může být nastaveno do
několika poloh.


► Pro naklonění směrem dozadu zatáhněte
ovládací prvek nahoru (ze zadní strany stlačte
páčku).
►

Jakmile dosáhnete požadované polohy
,
uvolněte ovladač.
Posouvání vpřed nebo vzad

Pro posouvání sedadla dopředu a dozadu jsou k
dispozici dva ovladače:
► Ze zadní strany zatáhněte za poutko, aniž
byste překročili bod odporu, a zatlačte sedadlo
dopředu nebo je zatáhněte dozadu.
►

Z
přední strany zvedněte ovládací prvek
a
posuňte sedadlo dopředu nebo dozadu.
Sklápění opěradla do polohy
stolku


Zajistěte, aby žádné předměty (například
taška, kufřík, hračka, skládací a posuvný
stolek) nepřekážely pohybu mechanismu při
sklápění opěradla.
►

Umístěte opěrky hlavy do spodní polohy
.


► Ze zadní strany odjistěte opěradlo zatlačením
páčky dolů.
►

Z přední strany odjistěte opěradlo zvednutím
páčky

.

66
Ergonomie a pohodlí
Ověřte správné zapadnutí sedadla do
ukotvení v podlaze, jakmile je vráceno do
polohy pro sezení.
Pevná prodloužená
kabina


Prodloužená kabina je tvořena pevnou lavicí,
bezpečnostními pásy, zavazadlovým prostorem
(v závislosti na příslušenství) a bočními okny.
Od nákladového prostoru je oddělena vysoce
odolnou přepážkou.
Zadní lavice
Tato ergonomická zadní lavice má tři místa k
sezení.
Dvě vnější sedadla jsou vybavena úchyty
ISOFIX.
Více informací o úchytech ISOFIX
naleznete v příslušné kapitole.
► Překlopte opěradlo na sedák.
Demontáž
► Posuňte sedadlo dopředu pro přístup k
poutku.
►

Složte opěradlo do polohy stolku

► Ze zadní strany zatáhněte za poutko, a
to s překonáním bodu odporu, pro uvolnění
kotevních míst a překlopte sedadlo dopředu do
svislé polohy
.
►

V
yjměte sedadlo bočními dveřmi pro 2. řadu
nebo zadem pro 3. řadu.
Změna polohy sedadla

Je-li sedadlo vyjmuto, můžete je otočit o 180°.
Montáž

Před zpětnou montáží sedadla nebo
lavice do vozidla zatáhněte za poutko až
na doraz, aby bylo jisté, že se mechanismus
zámku správně zasunul.


Pro zvedání sedadla nebo lavice
nepoužívejte poutko.
►

Zkontrolujte, zda žádný předmět nezakrývá
kolejnice.


► Vložte přední část do kolejnic.
► Překlopte sedadlo dozadu tak, aby se zadní
vodítka vyrovnala do kolejnic.
►

Posuňte sedadlo dopředu nebo dozadu až do
zajištěné polohy

.
►

Zvedněte opěradlo.

67
Ergonomie a pohodlí
3Ověřte správné zapadnutí sedadla do
ukotvení v podlaze, jakmile je vráceno do
polohy pro sezení.
Pevná prodloužená
kabina


Prodloužená kabina je tvořena pevnou lavicí,
bezpečnostními pásy, zavazadlovým prostorem
(v závislosti na příslušenství) a bočními okny.
Od nákladového prostoru je oddělena vysoce
odolnou přepážkou.
Zadní lavice
Tato ergonomická zadní lavice má tři místa k
sezení.
Dvě vnější sedadla jsou vybavena úchyty
ISOFIX.
Více informací o úchytech ISOFIX
naleznete v příslušné kapitole.
Odkládací prostor

Vozidlo může být vybaveno úložným prostorem
umístěným pod zadní lavicí a přístupným
zepředu.
Úložné schránky pod
sedadly


Pokud je vozidlo takto vybaveno, jsou umístěny
pod středním a levým sedadlem.
Abyste získali přístup z kabiny, sklopte
požadovaná sedadla směrem vpřed.

68
Ergonomie a pohodlí

V závislosti na zemi prodeje je možné schránky
demontovat a vytáhnout ze zadní strany, aby
bylo pod zadní lavicí možno převážet neskladné
předměty.
Nepřipevňujte nic k upevňovací
konstrukci kabiny.
Nepřekračujte maximální počet cestujících,
uvedený v technickém průkazu.
Nákladový prostor vzadu je určen výhradně
pro přepravu zboží.
Doporučujeme vám umísťovat náklad či
těžké předměty co nejvíce do přední části
nákladového prostoru (směrem ke kabině)
a upevnit je pásy uchycenými k
okům na
podlaze.
Úchyty zadních bezpečnostních pásů nejsou
určeny pro zajištění nákladu.
Skládací prodloužená
kabina


Prodloužená kabina má skládací lavicové
sedadlo, bezpečnostní pásy a boční okna. Od
nákladového prostoru je oddělena lavicovým
sedadlem a vysoce odolnou mřížkou.
Složená poloha

► Jednou rukou vytáhněte jeden z popruhů A
nahoru a složte tak lavicové sedadlo.
►

Doprovázejte pohyb lavicového sedadla
pomocí rukojeti B

tak, aby zapadlo do složené
polohy.
Poloha lavicového sedadla

► Jestliže chcete nastavit lavici zpět na místo,
vytáhněte páčku C pro uvolnění sedadla a potom
páčku uvolněte.
►

Potom pomocí pouze rukojeti B

veďte
spouštění opěradla tak, aby se sestava sklopila
a zapadla do polohy lavicového sedadla.

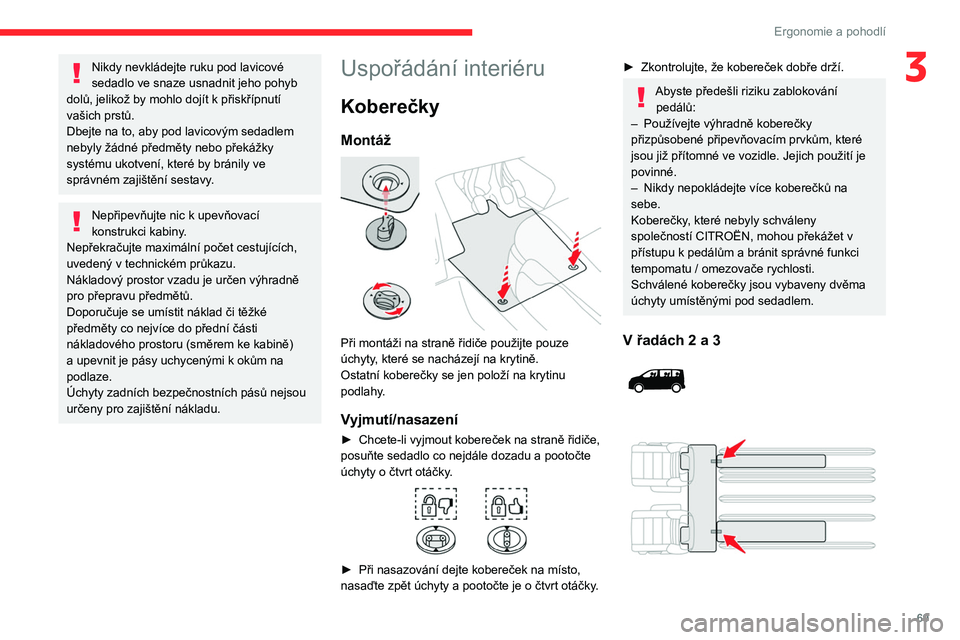

69
Ergonomie a pohodlí
3Nikdy nevkládejte ruku pod lavicové
sedadlo ve snaze usnadnit jeho pohyb
dolů, jelikož by mohlo dojít k
přiskřípnutí
vašich prstů.
Dbejte na to, aby pod lavicovým sedadlem
nebyly žádné předměty nebo překážky
systému ukotvení, které by bránily ve
správném zajištění sestavy.
Nepřipevňujte nic k upevňovací
konstrukci kabiny.
Nepřekračujte maximální počet cestujících,
uvedený v technickém průkazu.
Nákladový prostor vzadu je určen výhradně
pro přepravu předmětů.
Doporučuje se umístit náklad či těžké
předměty co nejvíce do přední části
nákladového prostoru (směrem ke kabině)
a upevnit je pásy uchycenými k okům na
podlaze.
Úchyty zadních bezpečnostních pásů nejsou
určeny pro zajištění nákladu.
Uspořádání interiéru
Koberečky
Montáž

Při montáži na straně řidiče použijte pouze
úchyty, které se nacházejí na krytině.
Ostatní koberečky se jen položí na krytinu
podlahy.
Vyjmutí/nasazení
► Chcete-li vyjmout kobereček na straně řidiče,
posuňte sedadlo co nejdále dozadu a pootočte
úchyty o čtvrt otáčky.


► Při nasazování dejte kobereček na místo,
nasaďte zpět úchyty a pootočte je o čtvrt otáčky .
► Zkontrolujte, že kobereček dobře drží.
Abyste předešli riziku zablokování pedálů:
–

Používejte výhradně koberečky
přizpůsobené připevňovacím prvkům, které
jsou již přítomné ve vozidle. Jejich použití je
povinné.
–


Nikdy nepokládejte více koberečků na
sebe.
Koberečky

, které nebyly schváleny
společností CITROËN, mohou překážet v
přístupu k pedálům a
bránit správné funkci
tempomatu
/ omezovače rychlosti.
Schválené koberečky jsou vybaveny dvěma
úchyty umístěnými pod sedadlem.
V řadách 2 a 3

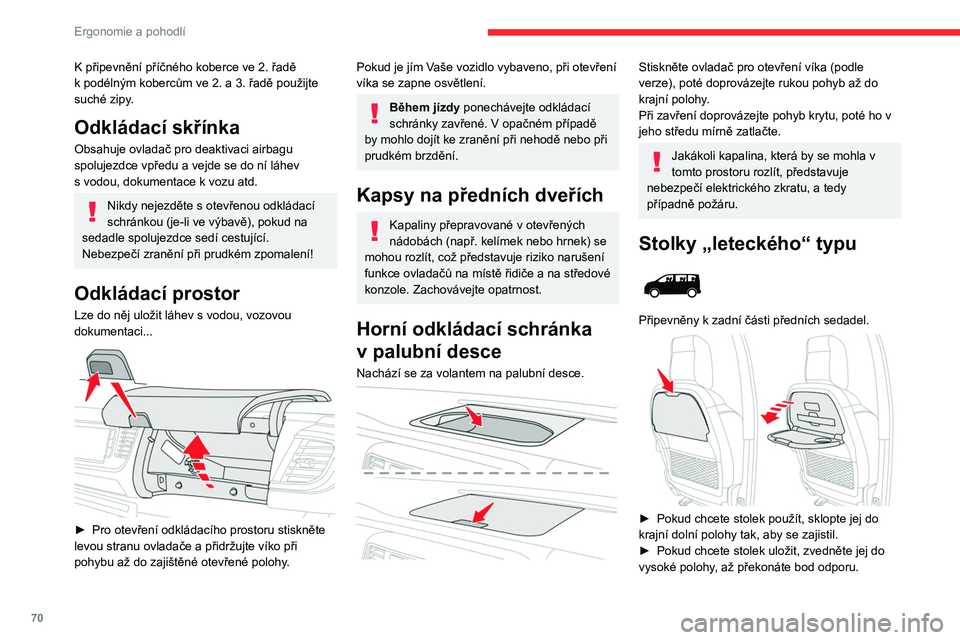

70
Ergonomie a pohodlí
Na straně spolujezdce nezapomeňte
přiklopit stolek nahoru před uvedením
sedadla do polohy „stolek“.
Na stolek nepokládejte tvrdé ani těžké
předměty. V případě nouzového brzdění
nebo nárazu by se z nich totiž mohly stát
nebezpečné projektily.
Více informací o předních sedadlech
a zejména o umístění opěradla do polohy
stolku naleznete v příslušné kapitole.
Zásuvka 12 V
V závislosti na verzi.




.S
LSHYQ
\fQtS
\
