2021 CITROEN JUMPER SPACETOURER pojistky

3
Obsah






Detekce poklesu tlaku v pneumatikách 155
Jízdní a

manévrovací asistenční systémy –
všeobecná doporučení
156
Průhledový displej 158
Ukládání rychlostí do paměti 159
Rozpoznávání a doporučení rychlostního
omezení
160
Omezovač rychlosti 162
Tempomat – konkrétní doporučení 164
Tempomat 164
Adaptivní tempomat 166
Active Safety Brake s Výstraha při nebezpečí
kolize a Inteligentní asistent nouzového
brzdění
170
Systém varování před neúmyslným opuštěním
jízdního pruhu
172
Detekce nedostatečné koncentrace 173
Sledování mrtvého úhlu 174
Parkovací senzory 176
Top Rear Vision 177
7Praktické informaceKompatibilita paliv 182
Tankování 182
Zařízení pro zabránění načerpání jiného
typu paliva u vozidel se vznětovým motorem
183
Nabíjecí systém (elektromotor) 184
Nabíjení akumulátoru pohonu (elektromotor) 190
Režim úspory energie 193
Sněhové řetězy 193
Tažné zařízení 194
Střešní tyče / Střešní zahrádka 195
Kapota motoru 196
Motorový prostor 196
Kontrola hladin náplní 197
Kontroly 199
AdBlue® (BlueHDi) 201
Jízda s vyřazenou rychlostí 204
Doporučení pro péči a údržbu 205
8Porucha na cestěVýstražný trojúhelník 207
Úplné vyčerpání paliva (vznětový motor) 207
Schránka na nářadí 208
Sada pro dočasnou opravu pneumatiky 209
Rezervní kolo 212
Výměna žárovky 216
Výměna pojistky 221
12V baterie / baterie příslušenství 224
Tažení 227
9Technické parametryParametry motorů a hmotnosti přívěsu 230
Vznětové motory 231
Elektromotor 237
Rozměry 239
Identifikační prvky 241
10Audio systém Bluetooth®První kroky 243
Ovládací prvky na volantu 244
Nabídky 244
Rádio 245
Rádio DAB (Digital Audio Broadcasting) 246
Média 247
Telefon 250
Časté otázky 252
11CITROËN Connect RadioPrvní kroky 255
Ovládací prvky na volantu 256
Nabídky 257
Aplikace 258
Rádio 258
Rádio DAB (Digital Audio Broadcasting) 260
Média 260
Telefon 262
Nastavení 265
Časté otázky 266
12CITROËN Connect NavPrvní kroky 269
Ovládací prvky na volantu 270
Nabídky 270
Hlasové povely 272
Navigace 275
Připojená navigace 278
Aplikace 280
Rádio 283
Rádio DAB (Digital Audio Broadcasting) 284
Média 284
Telefon 286
Nastavení 289
Časté otázky 290
 ■
Abecední rejstřík
bit.ly/helpPSA
Přístup k dalším videím

4
Základní informace
Prezentace
Přístroje a ovládací prvky
Tyto ilustrace a popisy slouží jako průvodce. Přítomnost a poloha některých
komponent se liší podle verze, úrovně výbavy
a země prodeje.




1. Odkládací skřínka
Deaktivace airbagu spolujezdce vpředu
2. 12V elektrické zásuvky (120
W)
3. Zásuvka USB
4. Zásuvka JACK
5. Přístrojová deska
6. Odkládací prostory
Držák nápojů
7. Úložná schránka
8. Horní úložná schránka
9. 220V elektrická zásuvka (150
W)
10. Klakson
11 . Stropní lampička
Displej výstražných kontrolek
bezpečnostních pásů a předního airbagu
spolujezdce
Vnitřní zpětné zrcátko
Monitorovací zrcátko
Tlačítka tísňového volání a volání asistence
12. Topení/klimatizace
Přední odmlžení nebo odmražení
Odmlžování/odmrazování zadního okna
13. Tlačítko „START/STOP“
14. Řadicí páka nebo volicí páka
Volba jízdního režimu
15. Monochromatická obrazovka
s
audiosystémem
Dotyková obrazovka s
CITROËN Connect
Radio nebo CITROËN Connect Nav
16. Uvolnění kapoty
17. Pojistky v
palubní desce
18. Průhledový displej19.Elektrická parkovací brzda
V závislosti na výbavě vozidla mohou být
úložné schránky otevřené nebo zavřené.
T
ato konfigurace je znázorněna jako příklad.
Ovládací prvky na volantu

1. Ovladače vnějšího osvětlení / směrových
světel
2. Ovladače stěračů / ostřikovač / palubní
počítač
3. Ovladače pro nastavení audiosystému
4. Ovladače pro tempomat / omezovač rychlosti
/ Adaptivní tempomat
5. Otočný volič režimu zobrazení přístrojové
desky
6. Ovladač hlasového syntezátoru
Nastavení hlasitosti
7. Ovladače pro nastavení audiosystému
Středový ovládací panel



1. Zamykání/odemykání zevnitř
2. Levé elektrické boční posuvné dveře
3. Elektrická dětská pojistka
4. Pravé elektrické boční posuvné dveře
5. Volba kabiny / nákladového prostoru
6. Výstražná světla
7. Systém ESP/ASR
8. Detekce poklesu tlaku v pneumatikách
9. Stop & Start (vznětový motor)
Boční ovládací lišta



1. Advanced Grip Control
2. Průhledový displej
3. Parkovací senzory

99
Bezpečnost
5Všeobecná bezpečnostní
doporučení
Neodstraňujte štítky připevněné na
různých místech vašeho vozidla.
Obsahují výstražná upozornění týkající se
bezpečnosti a rovněž identifikační údaje
daného vozidla.
Přejete-li si nechat provést na vozidle
nějaký zásah, obraťte se na odborný
servis, který má potřebné technické
informace, znalosti a
příslušné vybavení.
Servisní síť CITROËN poskytuje odborné
a

kvalitní služby.
V závislosti na předpisech platných
v dané zemi mohou být určité prvky
bezpečnostní výbavy vozidla povinné:
bezpečnostní vesty s
vysokou viditelností,
výstražné trojúhelníky, alkoholtester, náhradní
žárovky, náhradní pojistky, hasicí přístroj,
autolékárnička, lapače nečistot za zadní kola
vozidla atd.
Montáž elektrického příslušenství:
– Montáž prvků elektrického vybavení
nebo příslušenství, které nejsou schváleny
společností CITROËN, může způsobit
nadměrnou spotřebu elektrické energie
a

poruchu funkce elektrických systémů
vozidla. Obraťte se na prodejce sítě
CITROËN ohledně informací o nabídce
doporučeného příslušenství.
–

Z
bezpečnostních důvodů je přístup
k
zásuvce diagnostiky spojené se
zabudovanými elektronickými systémy vozidla
vyhrazen pouze pro prodejce CITROËN nebo
kvalifikované servisy, kteří mají k
dispozici
vhodné přístroje a
nářadí (nebezpečí poruchy
zabudovaných elektronických systémů
vozidla, která by mohla vést k
závažným
selháním vozidla či k
nehodám). V případě
nedodržení tohoto pokynu neponese výrobce
za následky žádnou odpovědnost.
–

Jakákoli změna či úprava, která není
předpokládána nebo povolena společností
CITROËN nebo která je provedena bez
dodržení technických předpisů stanovených
výrobcem, bude mít za následek zánik
obchodních záruk.
Montáž radiokomunikačních zařízení
jako doplňků
Před montáží radiokomunikačního zařízení
s

vnější anténou je nutné se ihned obrátit
prodejce sítě CITROËN, který vám sdělí
charakteristiky vysílačů (frekvence, maximální
výstupní výkon, poloha antény, specifické
podmínky pro montáž), které mohou být do
vozidla namontovány v
souladu se směrnicí
Elektromagnetická kompatibilita vozidel
(směrnice 2004/104/ES).
Prohlášení o shodě pro rádiová
zařízení
Příslušná prohlášení jsou k
dispozici na
webových stránkách http://service.citroen.
com/ACddb/.
Výstražná světla



► Stisknutím tohoto červeného tlačítka začnou
blikat všechna směrová světla.
Mohou blikat i při vypnutém zapalování.
Automaticky aktivovaná výstražná funkce
směrových světel
Při brzdění v kritické situaci se v závislosti na
míře zpomalení rozsvítí automaticky výstražná
světla. Zhasnou automaticky při příštím stlačení
pedálu akcelerace.
Lze je vypnout opětovným stisknutím tlačítka.

138
Bezpečnost
Manuální dětská pojistka
Mechanické zařízení znemožňující otevření
bočních posuvných dveří pomocí jejich vnitřního
ovladače.


Zamykání / odemykání
► Otočením ovladače na hraně bočních dveří
nahoru je zamknete nebo dolů je odemknete.
Elektrická dětská pojistka
Systém dálkového ovládání
pro prevenci otevření zadních
dveří (bočních posuvných dveří,
zadních křídlových či výklopných
zadních dveří (v
závislosti na
verzi)) jejich vnitřními ovladači.
Tento ovladač deaktivuje otevírání zadních dveří
jejich vnitřními madly a použití elektrického
ovládání zadních oken.
Aktivace / deaktivace



► Pro aktivaci / deaktivaci dětské pojistky
stiskněte toto tlačítko při zapnutém zapalování.
Zobrazí se zpráva, která potvrzuje aktivaci /
deaktivaci dětské pojistky
.
Když kontrolka svítí, je dětská pojistka
zaktivovaná.
V případě prudkého nárazu se elektrická
dětská pojistka automaticky deaktivuje.
Jakýkoli jiný stav kontrolky signalizuje
poruchu elektrické dětské pojistky.
Nechejte systém zkontrolovat u dealera
CITROËN nebo v kvalifikovaném servisu.
S aktivovanou dětskou pojistkou je stále
možné otevírat dveře z vnější strany.
Tento systém je nezávislý a za žádných okolností nenahrazuje ovládání
centrálního zamykání.
Stav dětské pojistky ověřte při každém
zapnutí zapalování.
Když opouštíte vozidlo – třeba jen na chvilku,
mějte elektronický klíč stále u sebe.
V
případě silného nárazu se elektrická dětská
pojistka automaticky deaktivuje, aby se
cestující vzadu mohli dostat ven.
Dětská pojistka zadních
oken
Toto mechanické zařízení
znemožňuje otevírání levého a/
nebo pravého zadního bočního
okna.


► Tento systém se zamyká/odemyká pomocí
dálkového ovladače nebo záložního klíče
systému Přístup a startování bez klíče.

197
Praktické informace
7Vznětový motor

1.Nádrž na kapalinu ostřikovačů
2. Nádrž na chladicí kapalinu motoru
3. Nádrž na brzdovou kapalinu
4. Baterie
5. Odděleně umístěný ukostřený pól (-)
6. Pojistková skříňka
7. Vzduchový filtr
8. Uzávěr plnicího otvoru motorového oleje
9. Měrka motorového oleje
10. Odvzdušňovací čerpadlo*
11 . Nádržka kapaliny posilovače řízení
Palivový okruh vznětového motoru
Tento systém je pod velmi vysokým
tlakem.
Veškeré práce smějí provádět výhradně
pracovníci prodejce CITROËN nebo
autorizovaného servisu.
* V závislosti na motoru.
Elektromotor

1.Nádrž na kapalinu ostřikovačů
2. Nádrž na chladicí kapalinu motoru (pouze
hladina)
3. Nádrž na brzdovou kapalinu
4. Akumulátor/pojistky
5. Odděleně umístěný ukostřený pól (-)
6. Pojistková skříňka
7. 400V elektrický okruh
8. Nouzový jistič pro záchranné složky a
techniky údržby
9. Nádržka kapaliny posilovače řízení
Více informací o nabíjecím systému
(elektromotor) viz příslušná kapitola.
Kontrola hladin náplní
Zkontrolujte hladiny všech následujících kapalin
podle plánu údržby stanoveného výrobcem.
V
případě potřeby kapalinu doplňte, pokud není
výslovně uvedeno jinak.
V
případě velkého úbytku kapaliny nechte
příslušný okruh prověřit v
servisu sítě CITROËN
nebo v
jiném odborném servisu.
Tyto kapaliny musí odpovídat doporučením výrobce vozu a jeho
motoru.
Při práci pod kapotou motoru buďte velmi
opatrní, protože některé části motoru
mohou být velmi horké (nebezpečí popálení)
a

ventilátor se může kdykoliv rozeběhnout
(i

při vypnutém zapalování).
Použité látky
Zabraňte dlouhodobému styku
upotřebeného oleje a dalších provozních
kapalin s
kůží.
Tyto kapaliny jsou většinou zdraví škodlivé, či
přímo žíravé.
Nevylévejte použitý olej ani kapaliny do
kanalizačního potrubí či na zem.
Použitý olej nalijte do určených
nádob v
servisu sítě CITROËN nebo
v

kvalifikovaném servisu.
Motorový olej
Hladina oleje se kontroluje alespoň 30
minut po vypnutí motoru a na
vodorovném povrchu – buď pomocí ukazatele
hladiny oleje na přístrojové desce při zapnutém

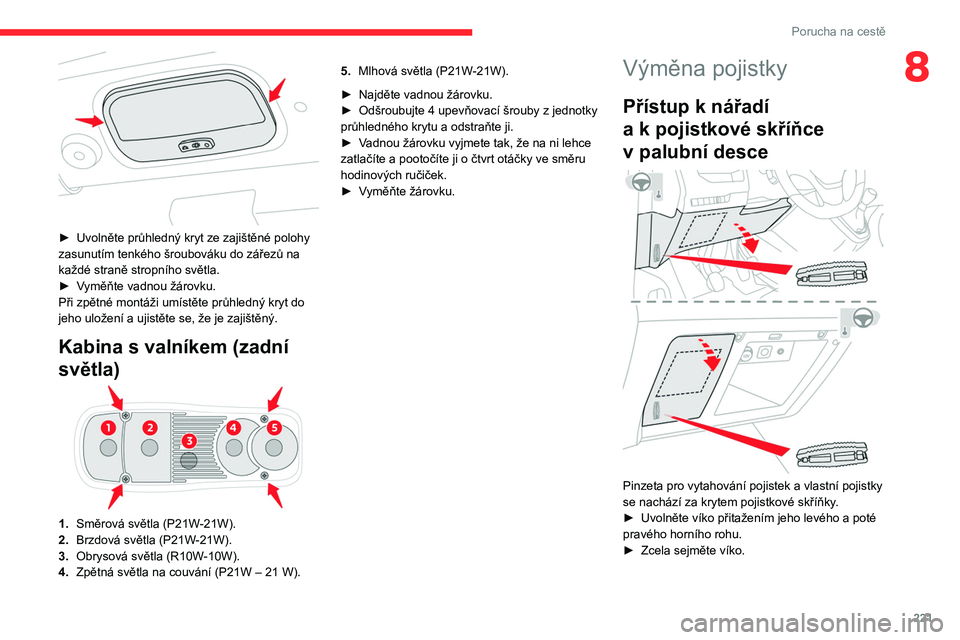

221
Porucha na cestě
8

► Uvolněte průhledný kryt ze zajištěné polohy
zasunutím tenkého šroubováku do zářezů na
každé straně stropního světla.
►

V
yměňte vadnou žárovku.
Při zpětné montáži umístěte průhledný kryt do
jeho uložení a ujistěte se, že je zajištěný.
Kabina s valníkem (zadní
světla)
1. Směrová světla (P21W-21W).
2. Brzdová světla (P21W-21W).
3. Obrysová světla (R10W-10W).
4. Zpětná světla na couvání (P21W – 21
W).5.
Mlhová světla (P21W-21W).
►
Najděte vadnou žárovku.
►

Odšroubujte 4 upevňovací šrouby z jednotky
průhledného krytu a odstraňte ji.
►

V
adnou žárovku vyjmete tak, že na ni lehce
zatlačíte a pootočíte ji o čtvrt otáčky ve směru
hodinových ručiček.
►
V
yměňte žárovku.
Výměna pojistky
Přístup k nářadí
a k pojistkové skříňce
v
palubní desce


Pinzeta pro vytahování pojistek a vlastní pojistky
se nachází za krytem pojistkové skříňky .
►

Uvolněte víko přitažením jeho levého a poté
pravého horního rohu.
►


Zcela sejměte víko.

222
Porucha na cestě
Výměna pojistky
Úkony před výměnou pojistky:
► zjistěte příčinu poruchy a opravte ji;
►

vypněte všechny elektrické spotřebiče;
►


odstavte vozidlo a
vypněte zapalování;
►

určete vadnou pojistku podle schémat
zapojení a alokační tabulek proudu.
Pro výměnu pojistky je nezbytné:
►


použít speciální pinzetu pro vyjmutí pojistky
z

pouzdra a ověřit stav vlákna pojistky;
►

vždy vyměnit vadnou pojistku za novou
pojistku se stejnou hodnotou proudu (stejnou
barvou); použití jiné hodnoty může způsobit
poruchy – nebezpečí požáru!
Pokud se porucha opakuje v brzké době po
výměně pojistky

, nechte si elektrický systém
zkontrolovat dealerem značky CITROËN nebo
kvalifikovaným servisem.
Úplné tabulky umístění pojistek
a příslušná schémata
Další informace vám poskytne prodejce
CITROËN nebo autorizovaný servis.
Použití náhradní pojistky, která není
uvedena v tabulkách umístění pojistek,
může způsobit vážnou poruchu vozidla.
Obraťte se na prodejce CITROËN nebo na
autorizovaný servis.


Dobré
Vadná

Pinzeta
Montáž elektrických doplňků
Elektrický obvod vozidla je navržen
tak, aby mohl pracovat se standardním i
volitelným vybavením.
Před montáží dalšího elektrického vybavení
nebo doplňků do vozidla se poraďte
s

dealerem značky CITROËN nebo
kvalifikovaným servisem.
Společnost CITROËN odmítá
odpovědnost za náklady na opravu
vozidla nebo za poruchy způsobené montáží
doplňků, které nejsou dodávány nebo
doporučeny společností CITROËN a
nebyly
namontovány podle jejích doporučení,
zejména pokud celková spotřeba energie
všech dodatečně připojených zařízení
překročí 10
mA.
Více informací o montáži tažného
zařízení nebo vybavení typu TAXI vám
poskytne servis sítě CITROËN.
Verze 1 (Eco)

Pojistky popsané níže se mohou lišit podle
výbavy vašeho vozidla.
Č.
pojistky Hodnota
(A) Funkce
F4 15Klakson.
F5 20Čerpadlo ostřikovače
skel vpředu
/ vzadu.
F6 20Čerpadlo ostřikovače
skel vpředu
/ vzadu.
F7 10Zadní zásuvka pro
příslušenství 12
V.

223
Porucha na cestě
8Č.
pojistky Hodnota
(A) Funkce
F8 20Stěrač zadního okna
jednoduchý nebo
dvojitý.
F10/ F 11 30
Vnitřní/venkovní zámky,
vpředu a
vzadu.
F14 5Alarm, tísňové
a
asistenční volání.
F24 5Dotykový displej,
kamera pro couvání a
parkovací senzory.
F29 20Audiosystém, dotykový
displej, CD přehrávač,
navigační systém.
F32 15Elektrická zásuvka
pro příslušenství 12
V
vpředu.Verze 2 (Full)

Pojistky popsané níže se mohou lišit podle
výbavy vašeho vozidla.
Č.
pojistky Hodnota
(A) Funkce
F5 5Dotykový displej,
kamera pro couvání a
parkovací senzory.
F8 20Stěrač zadního okna
jednoduchý nebo
dvojitý.
F10/ F 11 30
Vnitřní/venkovní zámky,
vpředu a
vzadu.
F12 3Alarm.
F17 10Zadní zásuvka pro
příslušenství 12
V.
Č.
pojistky Hodnota
(A) Funkce
F33 15Elektrická zásuvka
pro příslušenství 12
V
vpředu.
F36 20Audiosystém, dotykový
displej, CD přehrávač,
navigační systém.
Pojistky v motorovém
prostoru
Pojistková skříňka se nachází v motorovém
prostoru v blízkosti akumulátoru.
Přístup k pojistkám

► Uvolněte dvě západky A .
► Sejměte víčko.
►

V
yměňte pojistku.
