2021 CITROEN JUMPER DISPATCH Instrukcja obsługi (in Polish)

71
Ergonomia i komfort
3

► Pociągnąć za pasek od tyłu, przekraczając
punkt oporu, aby zwolnić mocowania i przechylić
siedzenie do przodu w celu ustawienia go w
pozycji pionowej.
►

W
yjąć siedzenie przez boczne drzwi w 2.
rzędzie lub od tyłu w 3. rzędzie.
Zmiana położenia siedzenia

Po zdemontowaniu siedzenia można je obrócić
o 180°.
Zamontowanie

Przed zamontowaniem siedzenia w
samochodzie pociągnąć pasek do końca,
aby mieć pewność, że urządzenie ryglujące
schowało się całkowicie.


Nie używać paska do podnoszenia
siedzenia.
► Sprawdzić, czy żaden przedmiot nie blokuje
prowadnic.


► Ustawić przednią część na prowadnicach.
► Przechylić siedzenie, aby ustawić tylną część
prowadników w prowadnicach.
►

Przesunąć siedzenie do przodu lub do tyłu,
aż do zablokowania.
►


Podnieść oparcie.
Po ponownym ustawieniu siedzenia w
położeniu wyprostowanym sprawdzić
prawidłowe zablokowanie siedzenia do
podłogi.
Stała kabina przedłużona

Na kabinę przedłużoną składają się stała
kanapa, pasy bezpieczeństwa, schowki (w
zależności od wyposażenia) i boczne szyby
.

72
Ergonomia i komfort
Składana kabina
przedłużona


Kabina przedłużona jest wyposażona w
składaną kanapę, pasy bezpieczeństwa i boczne
szyby. Jest ona oddzielona od przestrzeni
ładunkowej kanapą i mocną kratką.
Położenie złożone

-HVWRQDRGG]\
LHORQDRG przestrzeni ładunkowej
mocną przegrodą.
Kanapa tylna
Ta ergonomiczna kanapa ma trzy miejsca.
Dwa siedzenia zewnętrzne są wyposażone w
mocowania ISOFIX.
Więcej informacji na temat mocowań
ISOFIX zawiera odpowiedni rozdział.
Schowek

Pod kanapą, w jej przedniej części znajduje się
schowek (w zależności od wyposażenia).
Schowki pod siedziskiem

Jeśli pojazd jest w nie wyposażony, znajdują
się pod środkowym i lewym zewnętrznym
siedzeniem.
Aby uzyskać do nich dostęp z wnętrza kabiny,
pochylić siedzenie do przodu.


W zależności od kraju sprzedaży schowki
można zdemontować i wyjąć w kierunku tyłu
pojazdu, aby przechowywać duże przedmioty
pod kanapą.
Nie mocować żadnych elementów do
konstrukcji mocowania kabiny.
Nie przekraczać dopuszczalnej liczby
przewożonych pasażerów, zgodnie z
informacją w dowodzie rejestracyjnym.
Przestrzeń ładunkowa z tyłu jest
przeznaczona wyłącznie do przewożenia
towarów.
Zalecamy ustawić towary lub ciężkie
przedmioty z przodu przestrzeni ładunkowej
(przy kabinie) oraz przymocować je do
zaczepów w podłodze za pomocą pasów.
Mocowania tylnych pasów bezpieczeństwa
nie są przeznaczone do mocowania
ładunków.

73
Ergonomia i komfort
3Składana kabina
przedłużona


Kabina przedłużona jest wyposażona w
składaną kanapę, pasy bezpieczeństwa i boczne
szyby. Jest ona oddzielona od przestrzeni
ładunkowej kanapą i mocną kratką.
Położenie złożone

► Używając jednej ręki, pociągnąć jeden z
pasków A do góry w celu złożenia kanapy.
►

Używając dźwigni B

, przesunąć kanapę, aż
do jej zablokowania w położeniu złożonym.
Ustawienia kanapy

► Aby przywrócić pierwotne położenie kanapy ,
pociągnąć pasek C w celu odblokowania kanapy,
a następnie zwolnić pasek.
►

Następnie tylko za pomocą dźwigni B

,
poprowadzić dolną część oparcia w taki sposób,
aby pochylić całość, aż do zablokowania kanapy
w pierwotnym położeniu.
Nigdy nie wkładać ręki pod kanapę
podczas jej opuszczania – grozi to
przytrzaśnięciem palców.
Upewnić się, że żaden przedmiot lub stopy
pasażera nie znajdują się pod kanapą
lub zasłaniają układ jej mocowania,
uniemożliwiając prawidłowe zablokowanie
kanapy.
Nie mocować żadnych elementów do
konstrukcji mocowania kabiny.
Nie przekraczać dopuszczalnej liczby
przewożonych pasażerów, zgodnie z
informacją w dowodzie rejestracyjnym.
Przestrzeń ładunkowa z tyłu jest
przeznaczona wyłącznie do przewożenia
towarów.
Zaleca się ustawianie towarów lub ciężkich
przedmiotów z przodu przestrzeni ładunkowej
(przy kabinie) oraz przymocowanie ich do
zaczepów w podłodze za pomocą pasów.
Mocowania tylnych pasów bezpieczeństwa
nie są przeznaczone do mocowania
ładunków.

74
Ergonomia i komfort
► Aby otworzyć schowek, nacisnąć lewą
część przycisku i przytrzymać pokrywę aż do
osiągnięcia końcowego położenia.
W momencie otwarcia schowka włącza się jego
oświetlenie (w zależności od wyposażenia).
Podczas jazdy schowki powinny być
zamknięte. Niezamknięcie grozi
zranieniem w razie wypadku albo nagłego
hamowania.
Schowki w przednich
drzwiach
Przewożenie płynów w kubku (lub innym
naczyniu), który może się przewrócić,
stanowi ryzyko uszkodzenia styków
elementów sterowania na stanowisku
kierowcy i konsoli środkowej. Należy
zachować ostrożność.
Górny schowek w desce
rozdzielczej
Znajduje się na desce rozdzielczej, za
kierownicą.

:\SRVD
*HQLHZQ
\
WU]D

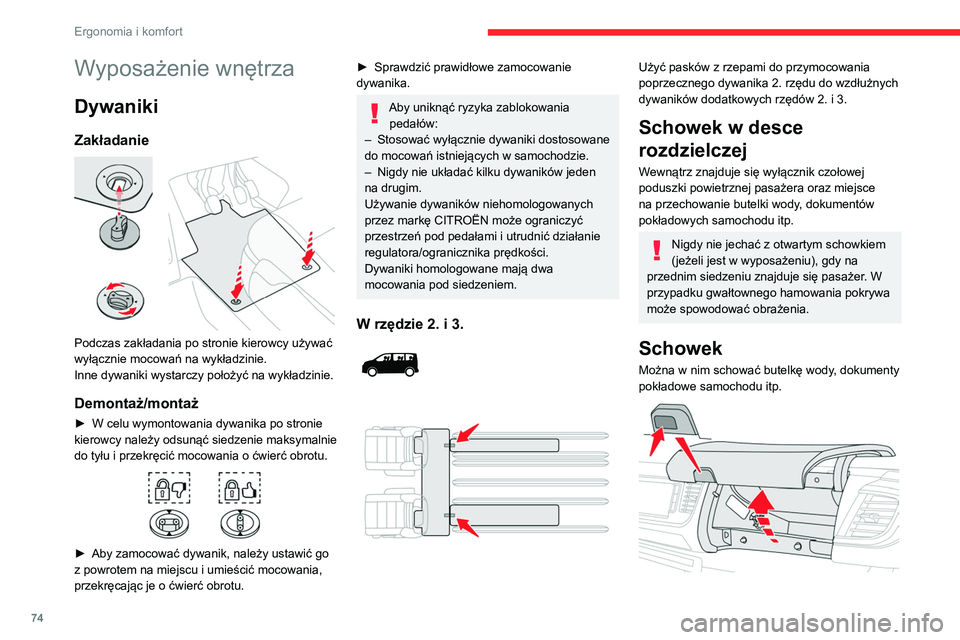

Dywaniki
Zakładanie

Podczas zakładania po stronie kierowcy używać
wyłącznie mocowań na wykładzinie.
Inne dywaniki wystarczy położyć na wykładzinie.
Demontaż/montaż
► W celu wymontowania dywanika po stronie
kierowcy należy odsunąć siedzenie maksymalnie
do tyłu i przekręcić mocowania o ćwierć obrotu.


► Aby zamocować dywanik, należy ustawić go
z powrotem na miejscu i umieścić mocowania,
przekręcając je o ćwierć obrotu.
► Sprawdzić prawidłowe zamocowanie
dywanika.
Aby uniknąć ryzyka zablokowania pedałów:
–

Stosować wyłącznie dywaniki dostosowane
do mocowań istniejących w samochodzie.
–


Nigdy nie układać kilku dywaników jeden
na drugim.
Używanie dywaników niehomologowanych
przez markę CITROËN może ograniczyć
przestrzeń pod pedałami i utrudnić działanie
regulatora/ogranicznika prędkości.
Dywaniki homologowane mają dwa
mocowania pod siedzeniem.
W rzędzie 2. i 3.



Użyć pasków z rzepami do przymocowania
poprzecznego dywanika 2. rzędu do wzdłużnych
dywaników dodatkowych rzędów 2. i 3.
Schowek w desce
rozdzielczej
Wewnątrz znajduje się wyłącznik czołowej
poduszki powietrznej pasażera oraz miejsce
na przechowanie butelki wody, dokumentów
pokładowych samochodu itp.
Nigdy nie jechać z otwartym schowkiem
(jeżeli jest w wyposażeniu), gdy na
przednim siedzeniu znajduje się pasażer. W
przypadku gwałtownego hamowania pokrywa
może spowodować obrażenia.
Schowek
Można w nim schować butelkę wody, dokumenty
pokładowe samochodu itp.

75
Ergonomia i komfort
3► Aby otworzyć schowek, nacisnąć lewą
część przycisku i przytrzymać pokrywę aż do
osiągnięcia końcowego położenia.
W momencie otwarcia schowka włącza się jego
oświetlenie (w zależności od wyposażenia).
Podczas jazdy schowki powinny być
zamknięte. Niezamknięcie grozi
zranieniem w razie wypadku albo nagłego
hamowania.
Schowki w przednich
drzwiach
Przewożenie płynów w kubku (lub innym
naczyniu), który może się przewrócić,
stanowi ryzyko uszkodzenia styków
elementów sterowania na stanowisku
kierowcy i konsoli środkowej. Należy
zachować ostrożność.
Górny schowek w desce
rozdzielczej
Znajduje się na desce rozdzielczej, za
kierownicą.


Nacisnąć dźwignię, aby otworzyć pokrywę (w
zależności od wersji), a następnie przytrzymać ją
do położenia otwartego.
Aby ją zamknąć, pochylić pokrywę, a następnie
lekko docisnąć pośrodku.
Każdy płyn przewożony w pojemniku,
jeżeli się rozleje, może spowodować
ryzyko zwarcia i potencjalnego pożaru.
Stoliki typu „lotniczego”

Montowane za każdym siedzeniem przednim.

► Aby rozłożyć, opuścić stolik i zablokować go
w dolnym skrajnym położeniu.
►

Aby złożyć stolik, podnieść go do położenia
górnego, pokonując punkt oporu.
Po stronie pasażera należy pamiętać o
złożeniu stolika przed ustawieniem
samego siedzenia w położeniu „stolik”.
Na stoliku nie należy kłaść ciężkich ani
twardych przedmiotów. Każdy z nich
w przypadku awaryjnego hamowania
lub zderzenia może się przekształcić w
niebezpieczny „pocisk”.
Dodatkowe informacje dotyczące
siedzeń przednich , a szczególnie
położenia stolika, zawiera odpowiedni punkt.

76
Ergonomia i komfort
Gniazdo(a) 12 V
W zależności od wersji.







► Aby podłączyć osprzęt 12 V (maks. moc: 120
W), podnieść pokrywkę i włożyć odpowiednią
wtyczkę.
Należy przestrzegać maksymalnej mocy
znamionowej, aby uniknąć uszkodzenia
podłączonego urządzenia.
Podłączenie urządzenia elektrycznego
niehomologowanego przez firmę
CITROËN, np. ładowarki z gniazdem USB,
może powodować zakłócenia w działaniu
urządzeń elektrycznych pojazdu, m.in. zły
odbiór radiowy albo zakłócenia wskazań na
wyświetlaczu.
Gniazdo USB



Gniazda można używać do podłączania
urządzeń przenośnych lub urządzeń pamięci
USB.
Do tego gniazda można ponadto podłączyć
urządzenie zawierające pliki audio, co umożliwi
ich odtwarzanie z użyciem głośników pojazdu.
Plikami można zarządzać przy użyciu przycisków
sterujących na kierownicy albo przycisków radia.
Gniazdo USB umożliwia także
podłączenie smartfona przez
Android Auto
® lub CarPlay® w celu korzystania z
niektórych aplikacji smartfona na ekranie
dotykowym.
Aby uzyskać najlepsze rezultaty, należy używać
przewodu wykonanego lub zatwierdzonego
przez producenta urządzenia.
Aplikacjami można zarządzać przy użyciu
przycisków sterujących na kierownicy albo
przycisków systemu audio.
Bateria urządzenia podłączonego do
gniazda USB automatycznie się ładuje.
Jeżeli podczas ładowania pobór prądu
przez urządzenie przenośne jest większy od
natężenia dostarczanego przez instalację
samochodu, zostaje wyświetlony komunikat.
Więcej informacji na temat sposobu używania
tego wyposażenia można znaleźć w punktach
opisujących system audio i system telematyki.
Gniazdo 220 V

W zależności od wersji, gniazdo 220 V/50 Hz
(o mocy maksymalnej: 150 W) znajduje się pod
prawym przednim siedzeniem, co umożliwia
dostęp do gniazda z 2. rzędu.

77
Ergonomia i komfort
3Gniazdo działa przy włączonym silniku, a także
w trybie STOP funkcji Stop & Start.


► Unieść pokrywę.
► Sprawdzić, czy kontrolka świeci na zielono.
►

Podłączyć urządzenie multimedialne albo
inne urządzenie elektryczne (ładowarkę telefonu,
komputer przenośny

, odtwarzacz CD-DVD,
podgrzewacz butelek dla dzieci itd.).
W przypadku usterki zielona kontrolka miga.
Zlecić sprawdzenie układu w ASO sieci
CITROËN lub warsztacie specjalistycznym.
Do gniazda można w danym momencie
podłączać tylko jedno urządzenie (nie
używać przedłużacza lub rozgałęziacza).
Dozwolone jest podłączanie wyłącznie
urządzeń z izolacją Klasy II (informacja na ten
temat znajduje się na urządzeniu).
Nie używać urządzeń z metalicznymi
obudowami.
Jeśli pobór energii będzie zbyt duży i gdy
wymaga tego instalacja elektryczna
pojazdu (szczególne warunki klimatyczne,
przeciążenie elektryczne itp.), dopływ prądu
do gniazda zostanie odcięty, a zielona
kontrolka zgaśnie.
Zasłona przestrzeni
bagażowej




► Aby ją wyjąć, należy ją podnieść.
► W celu zainstalowania włożyć prowadnice w
wycięcia.
W przypadku nagłego hamowania
przedmioty znajdujące się na zasłonie
przestrzeni bagażowej mogą zostać
wyrzucone z dużą siłą.
Mocowania przestrzeni
ładunkowej
Zaczepy mocujące

78
Ergonomia i komfort
Należy zabezpieczyć wszystkie części
ładunku używając zaczepów na podłodze
przestrzeni ładunkowej.
Więcej informacji o wyposażeniu wnętrza, a
w szczególności o zaczepach do mocowania,
zawiera odpowiedni rozdział.
Aby uniknąć ryzyka obrażeń ciała lub wypadku, ładunek musi być stabilny: nie
może przesuwać się, przewracać, spadać ani
wystawać. W celu zabezpieczenia ładunku
używać tylko pasków mocujących zgodnych z
bieżącymi normami (np. DIN).
Więcej informacji na temat zakładania
pasków mocujących zawiera instrukcja
obsługi producenta.
Między poszczególnymi elementami ładunku
nie może być żadnej wolnej przestrzeni.
Aby zapobiec przesuwaniu się ładunku,
między ładunkiem a panelami pojazdu nie
może być żadnej wolnej przestrzeni.
Oprócz pasków należy zapewnić stabilność
ładunku za pomocą odpowiednich
elementów stabilizujących (klinów, sztywnych
drewnianych bloków lub wypełnieniem).
Myjąc samochód, nie czyścić wnętrza
bezpośrednio strumieniem wody pod
wysokim ciśnieniem.




Ładunek można zamocować za pomocą
zaczepów w tylnej części podłogi.
Ładunek można zamocować za pomocą
zaczepów mocujących w panelach bocznych.
Zaleca się umieszczenie ciężkich ładunków jak
najbliżej kabiny, co zwiększy bezpieczeństwo w
razie nagłego hamowania.
Zalecamy unieruchamianie ładunku poprzez
silne przymocowanie go przy użyciu zaczepów
mocujących w podłodze.
Przegroda zapobiegająca
przemieszczaniu się
ładunku




Na podłodze za przednimi siedzeniami znajduje
się pionowa przegroda chroniąca kierowcę i
pasażerów jadących z przodu przed uderzeniem
przez przewożony ładunek.
Przestrzeń ładunkową oddzielają od kabiny
stalowe lub szklane ścianki.
Zalecenia dotyczące
ładunku
Masa ładunku musi pozostawać w
zgodności z dopuszczalną masą
całkowitą zespołu pojazdów.
Więcej informacji dotyczących silników i mas
przyczep zawiera odpowiedni rozdział.
W przypadku korzystania z systemu do
przewozu ładunków (relingi albo
bagażnik) należy przestrzegać maksymalnej
masy ładunków dla danego systemu.
Więcej informacji na temat relingów/
bagażnika zawiera odpowiedni rozdział.
Należy upewnić się, że rozmiar, kształt i
objętość ładunków wewnątrz pojazdu są
zgodne z przepisami drogowymi oraz
dotyczącymi bezpieczeństwa i nie ograniczają
pola widzenia kierowcy.
Obciążenie przestrzeni ładunkowej musi
być równomiernie rozmieszczone, aby
nie utrudniać prowadzenia samochodu.
Należy umieścić ładunek blisko paneli
bocznych, a jeśli to możliwe, oprzeć go o
panele boczne pomiędzy wnękami kół.
Zaleca się jednak umieszczenie ciężkich
przedmiotów jak najbliżej kabiny, aby
zwiększyć bezpieczeństwo w razie nagłego
hamowania.
