W razie awarii
8Podłączanie zacisku (+)

► Podnieść maksymalnie dźwignię A .
► Założyć klemę B na zacisk (+).
►

Docisnąć klemę B

do oporu.
►

Opuścić dźwignię A

, aby zablokować klemę
B.
►

Opuścić plastikową osłonę zacisku (+)

(w
zależności od wyposażenia).
Nie naciskać dźwigni na siłę, ponieważ
jej zablokowanie nie jest możliwe, kiedy
klema jest nieprawidłowo ustawiona. W takiej
sytuacji trzeba powtórzyć procedurę.
Po ponownym podłączeniu
Gdy akumulator zostanie podłączony,
należy włączyć zapłon i odczekać 1 minutę
przed uruchomieniem silnika, aby umożliwić
inicjalizację układów elektronicznych.
Jeżeli po wykonaniu tych czynności
nadal występują drobne problemy, należy
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Ważne jest zresetowanie niektórych urządzeń,
co opisano w odpowiednim punkcie:
–

kluczyka z pilotem zdalnego sterowania albo
kluczyka elektronicznego (w zależności od
wersji),
–


elektrycznych podnośników szyb,
–


pamięci daty i godziny
,
–

pamięci stacji radiowych.
Podczas jazdy po pierwszym rozruchu
silnika funkcja Stop & Start może nie
działać.
W takiej sytuacji funkcja będzie dostępna
dopiero po nieprzerwanym postoju, którego
czas trwania zależy od temperatury otoczenia
i poziomu naładowania akumulatora (do około
8 godzin).
Holowanie
Sposób postępowania w przypadku holowania
własnego samochodu lub holowania innego
pojazdu za pomocą
zdejmowanego elementu
mechanicznego.
Wskazówki ogólne
Należy przestrzegać przepisów
obowiązujących w danym kraju.
Dopilnować, aby masa pojazdu holującego
była wyższa od masy pojazdu holowanego.
Za kierownicą holowanego pojazdu musi się
znajdować kierowca z ważnym prawem jazdy.
Podczas holowania pojazdu z czterema
kołami na ziemi zawsze używać
homologowanego drążka holowniczego.
Użycie lin i pasów jest zabronione.
Pojazd holujący powinien ruszać powoli.
W holowanym pojeździe z wyłączonym
silnikiem nie działa wspomaganie hamowania
ani układu kierowniczego.
W następujących przypadkach należy
wezwać profesjonalną pomoc
drogową:
–

A

waria pojazdu na autostradzie lub drodze
ekspresowej
–

Nie można ustawić skrzyni biegów w
położeniu neutralnym, odblokować kierownicy
lub zwolnić hamulca postojowego
–


Nie można holować pojazdu z
automatyczną skrzynią biegów

, z pracującym
silnikiem
–

Holowanie z tylko dwoma kołami na ziemi
–


Samochód z napędem na 4 koła
–


Brak homologowanego drążka
holowniczego

240
W razie awarii
Holowanie własnego
samochodu


► W zderzaku przednim przesunąć palec ze
środka osłony do górnego końca (jak pokazano
powyżej), aby ją wypiąć.
► Wkręcić do oporu zaczep holowniczy.
► Zamocować drążek holowniczy.
► .
► Ruszyć łagodnie i jechać powoli tylko na
krótkim odcinku.
Przed holowaniem tego samochodu
należy wybrać tryb swobodnego
obracania się kół.
Więcej informacji na temat wybierania trybu
swobodnego obracania się kół zawiera
odpowiedni punkt.Silnik elektryczny
Samochodu elektrycznego nie można
w żadnym wypadku używać do holowania
innego pojazdu.
Dozwolone jest tylko krótkotrwałe holowanie,
na przykład w celu uwolnienia pojazdu, jeśli
ugrzązł on w błocie.W pojeździe z manualną skrzynią
biegów: ustawić dźwignię zmiany biegów
w położeniu neutralnym.
W wersji z automatyczną skrzynią biegów
ustawić wybierak biegów w położeniu N.
Nieprzestrzeganie tej instrukcji może
doprowadzić do uszkodzenia elementów
układu hamulcowego, a w konsekwencji
do braku wspomagania hamowania po
ponownym uruchomieniu silnika.
Ograniczenia dotyczące holowania
Typ pojazdu
(silnik / skrzynia biegów) Z przednimi kołami na
podłożu Z tylnymi kołami na
podłożu Na lawecie
niskopodwoziowej Z 4 kołami na podłożu
i z użyciem drążka holowniczego
Pojazd z silnikiem spalinowym /
manualna skrzynia biegów


Pojazd z silnikiem spalinowym /
automatyczna skrzynia biegów

Pojazd elektryczny

W razie problemów z akumulatorem lub elektrycznym hamulcem postojowym wymagane jest wezwanie pomocy drogowej dysponującej lawetą
niskopodwoziową (nie dotyczy to wersji z manualną skrzynią biegów).
Dostęp do zaczepu
Zaczep holowniczy znajduje się w skrzynce z
narzędziami.
Więcej informacji na temat
skrzynki z
narzędziami zawiera odpowiedni
rozdział.

241
W razie awarii
8Holowanie własnego
samochodu


► W zderzaku przednim przesunąć palec ze
środka osłony do górnego końca (jak pokazano
powyżej), aby ją wypiąć.
►

Wkręcić do oporu zaczep holowniczy
.
►

Zamocować drążek holowniczy
.
►

.
►


Ruszyć łagodnie i jechać powoli tylko na
krótkim odcinku.
Holowanie innego
samochodu


► Nacisnąć na osłonę w tylnym zderzaku (jak
pokazano powyżej), aby ją zdjąć.
►

Wkręcić całkowicie zaczep holowniczy
.
►

Zamocować drążek holowniczy
.
►

Włączyć światła awaryjne w holowanym
pojeździe.
►


Ruszyć łagodnie i jechać powoli. Dozwolone
jest wyłącznie holowanie na krótkim odcinku.

242
Dane techniczne
Dane silników i masy
przyczep
Silniki
Dane silnika są wyszczególnione w dowodzie
rejestracyjnym pojazdu oraz w dokumentacji
handlowej.
W tabelach znajdują się wyłącznie wartości
dostępne w chwili publikacji.
Brakujące wartości można uzyskać w ASO sieci
CITROËN lub w warsztacie specjalistycznym.
Moc maksymalna odpowiada wartości
homologowanej uzyskanej na hamowni
silnika zgodnie z warunkami ustalonymi przez
przepisy europejskie (Dyrektywa 1999/99/
WE).
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
Masy pojazdu i przyczep
Wartości mas pojazdów i przyczep samochodu
podano w dowodzie rejestracyjnym, jak również
w dokumentacji dostarczonej z samochodem.
Wartości te podano także na tabliczce albo
etykiecie znamionowej producenta.
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
Podane wartości dmc (dopuszczalna masa
całkowita) zespołu pojazdów oraz obciążenia
przyczep są ważne do wysokości 1000 metrów
n.p.m. Obciążenie przyczepy należy zmniejszać
o 10% co 1000 metrów dodatkowej wysokości.
Maksymalny dopuszczalny nacisk na hak
odpowiada dopuszczalnemu obciążeniu haka.
Przy wysokich temperaturach otoczenia
osiągi pojazdu mogą być mniejsze w celu
zabezpieczenia silnika. Gdy temperatura
otoczenia przekracza 37°C, należy
ograniczyć masę holowanej przyczepy.
Holowanie nawet przy lekko
załadowanym pojeździe może
negatywnie wpłynąć na jego przyczepność.
Holowanie przyczepy wydłuża drogę
hamowania.
Używając pojazdu do holowania,
nigdy nie wolno przekraczać prędkości
100

km/h (należy przestrzegać przepisów
obowiązujących w danym kraju).
Silniki i masy przyczep – silniki Diesla EURO 4/5
* Zwiększona ładowność.

243
Dane techniczne

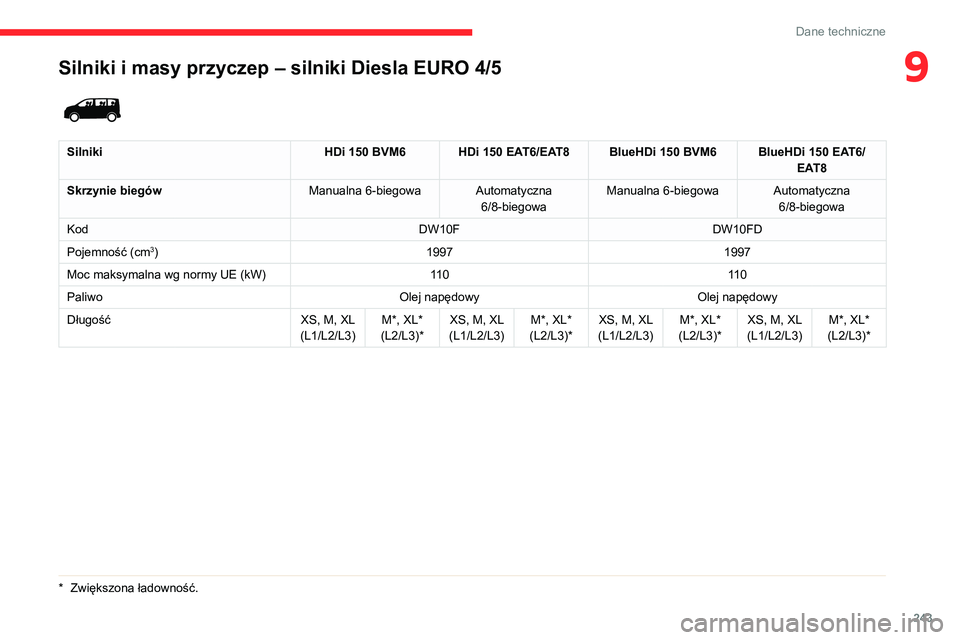

9Silniki i masy przyczep – silniki Diesla EURO 4/5
* Zwiększona ładowność.


Silniki HDi 150 BVM6 HDi 150 EAT6/EAT8 BlueHDi 150 BVM6 BlueHDi 150 EAT6/
EAT8
Skrzynie biegów Manualna 6-biegowa Automatyczna
6/8-biegowaManualna 6-biegowa Automatyczna
6/8-biegowa
Kod DW10FDW10FD
Pojemność (cm
3) 1997 1997
Moc maksymalna wg normy UE (kW) 11 011 0
Paliwo Olej napędowyOlej napędowy
Długość XS, M, XL
(L1/L2/L3) M*, XL*
(L2/L3)* XS, M, XL
(L1/L2/L3) M*, XL*
(L2/L3)* XS, M, XL
(L1/L2/L3) M*, XL*
(L2/L3)* XS, M, XL
(L1/L2/L3) M*, XL*
(L2/L3)*

244
Dane techniczne
SilnikiHDi 150 BVM6 HDi 150 EAT6/EAT8 BlueHDi 150 BVM6 BlueHDi 150 EAT6/
EAT8
Skrzynie biegów Manualna 6-biegowa Automatyczna
6/8-biegowaManualna 6-biegowa Automatyczna
6/8-biegowa
Kod DW10FDW10FD
Przyczepa
z hamulcem
(w granicach
DMC zespołu
pojazdów) (kg)
na pochyłości
10% lub 12% 6-7-8-9 siedzeń
11008001100 800
Przyczepa bez
hamulca (kg) 750
750750750
Maksymalny
dopuszczalny
nacisk na hak (kg) 44
324432Silniki i masy przyczep – silniki Diesla EURO 6.2

Silniki BlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 120 S&S EAT8
Skrzynie biegów Manualna 6-biegowa Manualna 6-biegowaAutomatyczna 8-biegowa
Kod DV5RUCd – ML6 – STT DV5RUC – ML6 – STT DW10FEU – AMN8 – STT
Pojemność (cm
3) 149914991 997
Moc maksymalna wg normy UE (kW) 758888
Paliwo Olej napędowyOlej napędowyOlej napędowy
Długość XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)*
Przyczepa z hamulcem (w
granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 6-7-8-9 siedzeń
1800 2,000 1800 2 000 2300 2500
Przyczepa bez hamulca
(kg) 750
750750750750750
Maksymalny dopuszczalny
nacisk na hak (kg) 72
80728092100
* Zwiększona ładowność.

245
Dane techniczne
9Silniki i masy przyczep – silniki Diesla EURO 6.2

SilnikiBlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 120 S&S EAT8
Skrzynie biegów Manualna 6-biegowa Manualna 6-biegowaAutomatyczna 8-biegowa
Kod DV5RUCd – ML6 – STT DV5RUC – ML6 – STT DW10FEU – AMN8 – STT
Pojemność (cm
3) 149914991 997
Moc maksymalna wg normy UE (kW) 758888
Paliwo Olej napędowyOlej napędowyOlej napędowy
Długość XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)*
Przyczepa z hamulcem (w
granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 6-7-8-9 siedzeń
1800 2,000 1800 2
000 2300 2500
Przyczepa bez hamulca
(kg) 750
750750750750750
Maksymalny dopuszczalny
nacisk na hak (kg) 72
80728092100
* Zwiększona ładow ność.

246
Dane techniczne
SilnikiBlueHDi 150 S&S BVM6BlueHDi 180 S&S EAT8
Skrzynie biegów Automatyczna 6-biegowaAutomatyczna 8-biegowa
Kod DW10FD – ML6 – STTDW10FDCU – AMN8 – STT
Pojemność (cm
3) 19971499
Moc maksymalna wg normy UE (kW) 11 0130
Paliwo Olej napędowyOlej napędowy
Długość XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)*
Przyczepa z hamulcem (w
granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 6-7-8-9 siedzeń
2300250023002500
Przyczepa bez hamulca
(kg) 750
750750750
Maksymalny dopuszczalny
nacisk na hak (kg) 92
100 92100
Silniki i masy przyczep – silniki Diesla EURO 6.3

Silniki BlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6 BlueHDi 140 S&S BVM6
Skrzynie biegów Manualna 6-biegowa Manualna 6-biegowaManualna 6-biegowa
Kod DV5RUCd – ML6 – STT DV5RUC – ML6 – STT DW10FDDU – ML6 – STT
Pojemność (cm
3) 149914991997
Moc maksymalna wg normy UE (kW) 7588103
Paliwo Olej napędowyOlej napędowyOlej napędowy
Długość XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)* XS/M/XL
(L1/L2/L3) M*/XL*
(L2/L3)*
Przyczepa z hamulcem (w
granicach DMC zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 6-7-8-9 siedzeń
140014001900 1800
Przyczepa bez hamulca
(kg) 750
750750750
Maksymalny dopuszczalny
nacisk na hak (kg) 84
848484
* Zwiększona ładowność.
