2021 CITROEN C4 Instructieboekjes (in Dutch)

191
In geval van pech
8Beperkingen bij slepen
Type auto
(motor/versnellingsbak) Voorwielen op de grond Achterwielen op de
grondDieplader
4 wielen op de grond
met sleepstang
Verbrandingsmotor /
Handgeschakeld


Verbrandingsmotor / Automaat

Elektrisch

Bij een storing in de accu of elektrische parkeerrem is het essentieel d\
at u contact opneemt met een professioneel bedrijf dat gebruikmaakt van
autoambulances (behalve bij een handgeschakelde versnellingsbak).
Toegang tot het
gereedschap
Het sleepoog is opgeborgen bij de
gereedschapsset in de bagageruimte.
Zie het betreffende hoofdstuk voor meer
informatie over toegang tot het
gereedschap.
Slepen van de auto
Toegang tot de sleepoogaansluiting aan de
voorzijde:

► Maak het afdekplaatje los door op het
linkergedeelte te drukken.
►

V
erwijder het afdekplaatje door het omlaag te
bewegen.
Voor het slepen van uw auto:
► Draai het sleepoog vast tot de aanslag.
►

Bevestig de sleepstang.
►


Zet de versnellingsbak in de neutraalstand.
Wanneer deze instructie niet in acht
wordt genomen, kunnen bepaalde
onderdelen (zoals de remmen en de
transmissie) beschadigd raken en kan het zijn
dat de rembekrachtiging niet werkt wanneer
de motor een volgende keer wordt gestart.
Automatische transmissie
Sleep de auto nooit met de aangedreven
wielen op de grond terwijl de motor is afgezet.

192
In geval van pech
► Ontgrendel het stuurwiel en zet de
parkeerrem vrij.
►

Schakel de alarmknipperlichten van beide
auto's in.
►


Rijd voorzichtig weg en houd zowel de
snelheid als de af te leggen afstand beperkt.
Slepen van een andere auto
Toegang tot de sleepoogaansluiting aan de
achterzijde:


► Maak het afdekplaatje los door op het
rechtergedeelte te drukken.
►

Beweeg het afdekplaatje omlaag.
V

oor het slepen van een andere auto:
►

Draai het sleepoog vast tot de aanslag.
►


Bevestig de sleepstang.
►


Schakel de alarmknipperlichten van beide
auto's in.
►


Rijd voorzichtig weg en houd zowel de
snelheid als de af te leggen afstand beperkt.

193
Technische gegevens
9Technische gegevens motoren en
aanhangergewichten
Motoren
De technische gegevens van de motor van
uw auto zijn op het kentekenbewijs en in de
commerciële documentatie vermeld.
Alleen de waarden die beschikbaar waren op
het moment van publicatie zijn in de tabellen
vermeld.
Neem contact op met een
CITROËN-dealer of
gekwalificeerde werkplaats als u de ontbrekende
waarden wilt weten.
Het maximumvermogen komt overeen
met de op de testbank gehomologeerde
waarde, onder de omstandigheden die zijn
vastgelegd in de Europese regelgeving
(Richtlijn 1999/99/EG).
Neem voor meer informatie contact op met
het CITROËN-netwerk of een gekwalificeerde
werkplaats.
Gewichten en
aanhangergewichten
De gewichten en aanhangergewichten van de
auto zijn op het kentekenbewijs van uw auto en
in de commerciële documentatie vermeld.
U vindt deze waarden ook op het
constructeursplaatje.
Neem voor meer informatie contact op met
het CITROËN-netwerk of een gekwalificeerde
werkplaats.
Het maximaal toelaatbare treingewicht (GTW) en
de aanhangergewichten gelden tot een hoogte
van maximaal 1000 meter. Het opgegeven
aanhangergewicht dient voor elke extra 1000
meter hoogte met 10% te worden verminderd.
De aanbevolen kogeldruk is het gewicht dat op
de trekhaakkogel mag rusten.
Bij hoge buitentemperaturen kunnen de
prestaties van de auto minder worden
om de motor te beschermen. Als de
buitentemperatuur hoger dan 37 °C is, moet
het aanhangergewicht worden verlaagd.
Het trekken van een aanhanger, ook met
een licht beladen auto, kan een negatief
effect op de wegligging hebben.
Met een aangekoppelde aanhanger heeft de
auto een langere remweg.
Wanneer de auto een aanhanger trekt, mag
u nooit sneller dan 100 km/h of de plaatselijk
geldende snelheidslimiet (in Nederland
wettelijk 90 km/h) rijden.

194
Technische gegevens
Motoren en aanhangergewichten - Diesel
MotorenBlueHDi 110BlueHDi 130
Versnellingsbak/transmissie BVM6
(Handgeschakeld, 6 versnellingen) EAT8
(Automaat, 8 versnellingen)
Codes DV5RCe MB6 STTdDV5RC ATN8 STTd
Modelcodes BBYHSABBYHZB
Cilinderinhoud (cc) 1.4991.499
Max. vermogen: EC-standaard (kW) 8196
Brandstof DieselDiesel
Aanhanger geremd (binnen max. toelaatbaar treingewicht)
(kg)
op een helling van max. 10 % of 12 % 1.200
1.200
Aanhanger ongeremd (kg) 660690
Maximale kogeldruk (kg) 6161

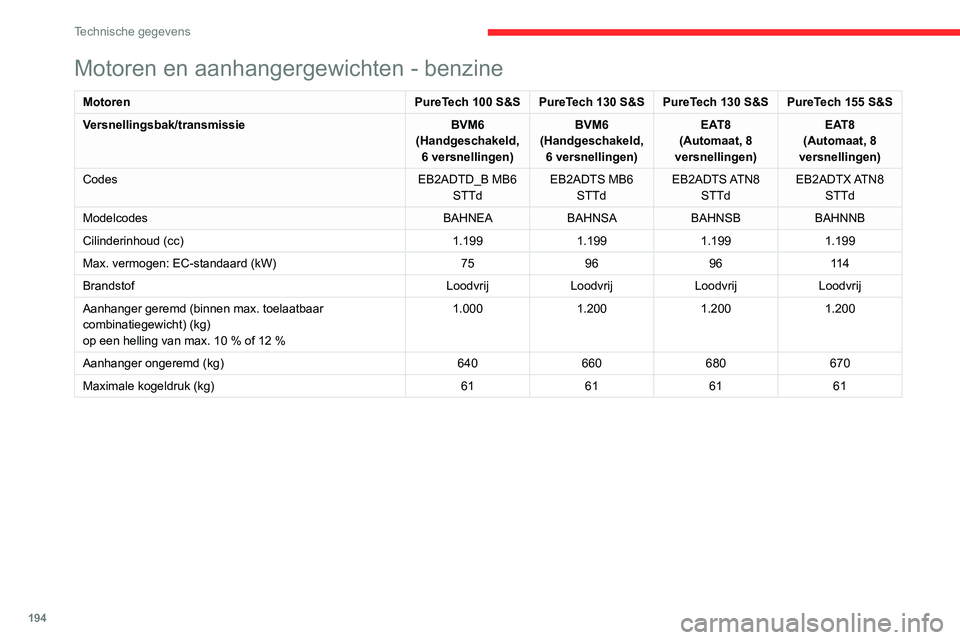

Motoren en aanhangergewichten - benzine
Motoren PureTech 100 S&S PureTech 130 S&S PureTech 130 S&S PureTech 155 S&S
Versnellingsbak/transmissie BVM6
(Handgeschakeld, 6 versnellingen) BVM6
(Handgeschakeld, 6 versnellingen) EAT8
(Automaat, 8
versnellingen) EAT8
(Automaat, 8
versnellingen)
Codes EB2ADTD_B MB6
STTd EB2ADTS MB6
STTd EB2ADTS ATN8
STTd EB2ADTX ATN8
STTd
Modelcodes BAHNEABAHNSABAHNSBBAHNNB
Cilinderinhoud (cc) 1.1991.1991.1991.199
Max. vermogen: EC-standaard (kW) 75969611 4
Brandstof LoodvrijLoodvrijLoodvrijLoodvrij
Aanhanger geremd (binnen max. toelaatbaar
combinatiegewicht) (kg)
op een helling van max. 10 % of 12 % 1.000
1.2001.2001.200
Aanhanger ongeremd (kg) 640660680670
Maximale kogeldruk (kg) 61616161

195
Technische gegevens
9Motoren en aanhangergewichten - Diesel
MotorenBlueHDi 110BlueHDi 130
Versnellingsbak/transmissie BVM6
(Handgeschakeld, 6 versnellingen) EAT8
(Automaat, 8 versnellingen)
Codes DV5RCe MB6 STTdDV5RC ATN8 STTd
Modelcodes BBYHSABBYHZB
Cilinderinhoud (cc) 1.4991.499
Max. vermogen: EC-standaard (kW) 8196
Brandstof DieselDiesel
Aanhanger geremd (binnen max. toelaatbaar treingewicht)
(kg)
op een helling van max. 10 % of 12 % 1.200
1.200
Aanhanger ongeremd (kg) 660690
Maximale kogeldruk (kg) 6161

196
Technische gegevens
Afmetingen (mm)
Deze afmetingen zijn gemeten bij een onbeladen
auto.





Elektromotor
Modelcodes: BCZKXC
Aanhanger geremd (binnen max. toelaatbaar treingewicht) (kg)
helling max. 10 % of 12 % 0
Aanhanger ongeremd (kg) 0
Maximale kogeldruk (kg) 0
Elektromotor
TechnologieSynchroon met permanente magneten
Max. vermogen: EC-standaard (kW)/(pk) 100/136
Tractiebatterij
Technologie Lithium-ion
Geïnstalleerde capaciteit (kWh) 50
Laden via een normaal stopcontact Type 2
Wisselstroomspanning (AC)
Stroomsterkte (A) 230 (eenfasestroom)
8 of 16.
Versneld laden Type 3
Wisselstroomspanning (AC)
Stroomsterkte (A) 230 (eenfase- of driefasenstroom)
16 of 32.
Snelladen Type 4
Gelijkstroomspanning (DC) 400

197
Technische gegevens
9Afmetingen (mm)
Deze afmetingen zijn gemeten bij een onbeladen
auto.






* Ingeklapte buitenspiegels
** Elektrische uitvoeringen
Identificatie
Diverse zichtbare markeringen voor
voertuigidentificatie en het zoeken van
voertuigen.


A. Voertuigidentificatienummer (VIN) onder
de motorkap.
Gestanst in het chassis.
B. Voertuigidentificatienummer (VIN) op het
dashboard.
Gedrukt op een zelfklevende sticker die
zichtbaar is via de voorruit.
C. Plaatje van de fabrikant.
Bevestigd op het rechterportier.
Bevat de volgende informatie:
–
Naam fabrikant.
–


Europees typegoedkeuringsnummer
.
–

V
oertuigidentificatienummer (VIN).
–

Maximaal toelaatbaar voertuiggewicht (GVW).
–


Maximaal toelaatbaar treingewicht (GTW).
–


Maximumgewicht op de vooras.
–


Maximumgewicht op de achteras.
D. Sticker bandenspecificaties/kleurcode.
Bevestigd op het bestuurdersportier

.
Bevat de volgende informatie over de banden:
–

De bandenspanning, onbeladen en met volle
belading.
–


De specificaties van de banden, bestaande
uit de maat en het type, en de belastings- en
snelheidsindex.
–


De bandenspanning van het reservewiel.
Hierop staat ook de kleurcode van de lak
vermeld.
De auto kan bij levering zijn voorzien van
banden met een andere aanduiding voor
belasting en snelheid dan vermeld op de
sticker: dit maakt voor de bandenspanning
geen verschil (bij koude banden).
Wanneer er een ander type band wordt
gemonteerd, neem dan contact op met een
CITROËN-dealer om te weten welke banden
voor de auto zijn goedgekeurd.

198
Touchscreen met BLUETOOTH-audiosysteem
Touchscreen met BLUETOOTH-
audiosysteem


Multimedia audiosysteem
- Bluetooth
®-telefoon
De functies en de instellingen die worden
beschreven, verschillen afhankelijk van
de uitvoering van de auto en de configuratie.
Om veiligheidsredenen en omdat deze
handelingen de aandacht van de
bestuurder vereisen, moeten deze
handelingen worden uitgevoerd wanneer de
auto stilstaat en het contact is ingeschakeld:
–

De smartphone in de Bluetooth-modus
koppelen met het systeem.
–


De smartphone gebruiken.
– De systeeminstellingen en de configuratie
wijzigen.
Het systeem is zodanig beveiligd dat het
uitsluitend in de auto functioneert.
De melding Eco-modus wordt weergegeven
wanneer het systeem in de betreffende
modus wordt gezet.
De eerste stappen
Als u bij draaiende motor op de knop drukt, wordt het geluid onderbroken.
Als u bij afgezet contact op de knop drukt, wordt
het systeem ingeschakeld.
Verhogen of verlagen van het volume met
de rolknop aan de linkerkant.
Druk op deze toets op het touchscreen
om toegang tot de menu's te krijgen.
Druk op de pijl Terug om één niveau terug te
gaan.
Gebruik voor het schoonmaken van het
scherm een niet-schurende zachte doek
(bijvoorbeeld een brillendoekje), zonder
schoonmaakmiddel.
Raak het scherm niet aan met scherpe
voorwerpen.
Raak het scherm niet aan met natte vingers.
Bepaalde informatie wordt permanent
weergegeven in de bovenste balk van het
touchscreen:
– Informatie over de airconditioning (afhankelijk
van de uitvoering).
–
Bluetooth-verbinding
–

Indicatie van het delen van locatiegegevens.
Selecteer de audiobron:
–


FM/AM/DAB-radiozenders (afhankelijk van de
uitrusting).
–


T
elefoon verbonden via Bluetooth en
multimedia-uitzending via Bluetooth (streaming).
–
USB-stick.
–

V
ia de AUX-aansluiting aangesloten
mediaspeler (afhankelijk van de uitrusting).
Als het zeer warm is, kan het geluidsvolume worden beperkt om het
systeem te beschermen. Het systeem kan
gedurende ten minste 5 minuten stand-by
(scherm en geluid uitgeschakeld) worden
gezet.
Zodra de temperatuur in het interieur is
gezakt, werkt het systeem weer normaal.
Stuurkolomschakelaars
Bedieningsfuncties op het
stuurwiel - Type 1

Radio:
Vorige/volgende voorkeuzezender
selecteren.
