2021 CITROEN C4 Instructieboekjes (in Dutch)

INS

Toegang tot het instructieboekje
MOBIELE
Installeer de app
Scan MyCitro\353n
0003000B004C0051004B0052005800470003004C0056000300521089004C005100480003
beschikbaar). ONLINE
Ga naar het gedeelte "
MyCitro\353n" op de website van
CITRO\313N om het instructieboekje te raadplegen of
downloaden, of ga naar:
http://service.citroen.com/ACddb/
Scan deze QR-code voor directe
toegang.
Met dit symbool wordt de meest
recente informatie aangeduid.
Selecteer vervolgens:
–
het model van uw auto,
–


de uitgifteperiode die overeenkomt met de datum
van de 1e registratie van de auto. Selecteer:
–
de taal,
– het model van uw auto en de carrosserievariant,
–

de uitgifteperiode van het instructieboekje die
overeenkomt met de datum van de 1e registratie van
de auto.

Welkom
Wij danken u voor uw keuze voor de Citroën C4 of Citroën e-C4.
Dit boekje bevat alle belangrijke informatie en adviezen die u nodig hebt
om optimaal en in alle veiligheid gebruik te maken van de mogelijkheden
van uw voertuig. We raden u aan om dit document en het onderhouds- en
garantieboekje goed te lezen.
Uw auto kan, afhankelijk van het uitrustingsniveau, het type, de uitvoering
004800510003
van een deel van de uitrusting in dit boekje zijn voorzien.
Aan de beschrijvingen en afbeeldingen kunnen geen rechten worden ontleen\
d.
Automobiles CITROËN behoudt zich het recht voor om de technische
kenmerken, uitrusting en accessoires te wijzigen zonder verplicht te zijn dit
document aan te passen.
Overhandig dit instructieboekje bij verkoop van de auto aan de nieuwe
eigenaar.
Legenda
Veiligheidswaarschuwing
Aanvullende informatie
Milieubeschermingsfunctie
Auto's met stuur links
Auto's met stuur rechts
Locatie van de beschreven uitrusting/toets,
aangeduid met een zwart gebied.

2
Inhoudsopgave





 ■
Overzicht
 ■
Eco-rijden
1InstrumentenpaneelDigitaal instrumentenpaneel 9
Head-up display 10
Waarschuwings- en verklikkerlampjes 11
Meters 18
Handmatige controle 22
Kilometerteller 22
Dimmer verlichting 23
Boordcomputer 23
BLUETOOTH audiosysteem met touchscreen 24
10 inch touchscreen 25
Op afstand bedienbare functies
(elektrische auto)
26
2Toegang tot de autoElektronische sleutel met afstandsbediening en
ingebouwde fysieke sleutel 28
Proximity Keyless Entry and Start 30
Centrale vergrendeling 32

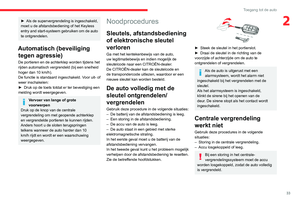

Noodprocedures 33
Portieren 35
Achterklep 36
Alarm 36
Elektrische ruitbediening 38
Schuif-/kanteldak 39
3Ergonomie en comfortVoorstoelen 42
Het stuurwiel verstellen 44
Verwarmd stuurwiel 44
Spiegels 45
Achterbank 46
Verwarming en ventilatie 47
Handbediende airconditioning 49
Automatische airconditioning met gescheiden
regeling
50
Ontwasemen - ontdooien voorruit en voorste
zijruiten
52
Voorruitverwarming 53
Ontwasemen - ontdooien achterruit 53
Voorverwarming/voorkoeling airco (Elektrisch) 54
Voorzieningen in het interieur 54
Plafonnier 57
Sfeerverlichting interieur 58
Voorzieningen in de bagageruimte 58
4Verlichting en zichtLichtschakelaar 60
Richtingaanwijzers 61
Automatisch inschakelen van de koplampen 62
Hoogteverstelling van de koplampen 62
Follow me home- en instapverlichting 63
Automatische verlichtingssystemen - Algemene
aanbevelingen
63
Grootlichtassistent 64
Statische bochtverlichting 65
Ruitenwisserschakelaar 65
Intervalstand ruitenwissers 66
Automatische stand ruitenwissers 66
Ruitenwisserbladen vervangen 68
5VeiligheidAlgemene aanbevelingen met betrekking
tot de veiligheid 69
Alarmknipperlichten 69
Claxon 70
Geluidssignaal voor voetgangers (elektrisch) 70
Noodoproep of pechhulpoproep 70
Elektronisch stabiliteitsprogramma (ESP) 72
Veiligheidsgordels 74

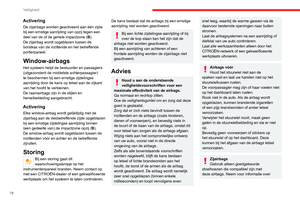

Airbags 76
Kinderzitjes 79
De airbag vóór aan passagierszijde
uitschakelen
81
ISOFIX-kinderzitjes 82
i-Size-kinderzitjes 84
Kinderzitjes plaatsen 84
Kinderbeveiliging 87
6RijdenRijadviezen 88
Starten / afzetten van de motor met de sleutel 90
Starten/afzetten van de motor met Keyless entry
and start
91
Handbediende parkeerrem 94
Elektrische parkeerrem 94
Handgeschakelde 6-versnellingsbak 97
Automatische transmissie 97
Keuzeschakelaar 100
Rijstanden 101
Hill Start Assist 102
Schakelindicator 102
Stop & Start 103
Bandenspanningscontrolesysteem 105
ConnectedCAM Citroën 106
Rij- en parkeerhulpsystemen - Algemene
adviezen
107
Snelheidslimietherkennings- en
snelheidsadviessysteem
109

3
Inhoudsopgave






Snelheidsbegrenzer 11 2

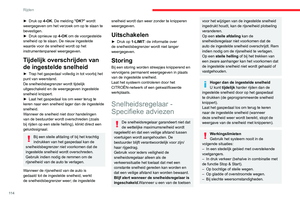

Snelheidsregelaar - Specifieke adviezen 11 4
Snelheidsregelaar 11 5
Highway Driver Assist 11 6
Adaptieve cruise control 11 7
Lane Positioning Assist 121
Active Lane Departure Warning System 126
Dodehoekbewaking 129

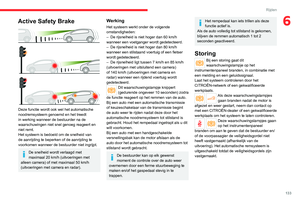

Active Safety Brake met Collision Risk Alert en
Intelligente noodremassistentie
131
Systeem voor detecteren van
onoplettendheid
134
Parkeerhulp 135
Top Rear Vision - Vision 360 136
Top Rear Vision 137
Vision 360 139
Park Assist 141
7Praktische informatieCompatibiliteit van brandstoffen 146
Tanken 146
Tankbeveiliging (diesel) 147
Laadsysteem (elektrisch) 148
De tractiebatterij laden (elektrisch) 153
Trekhaak 157
Trekhaak met afneembare kogel 157
Dakdragers 160
Sneeuwkettingen 161
Eco-stand 162

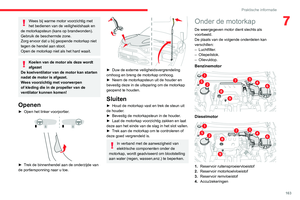

Motorkap 162
Onder de motorkap 163
Niveaus controleren 164
Controles 166

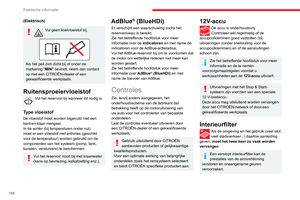

AdBlue® (BlueHDi) 168
Vrijloop 170
Onderhoudstips 171
8In geval van pechGevarendriehoek 173
Brandstoftank leeg (diesel) 173
Boordgereedschap 173
Bandenreparatieset 174
Reservewiel 177
Een lamp vervangen 180
Een zekering vervangen 183
Accu van 12 V / Hulpaccu 186
De auto slepen 190
9Technische gegevensTechnische gegevens motoren en
aanhangergewichten 193
Benzinemotoren 194
Dieselmotoren 195
Elektromotor 196
Afmetingen 197
Identificatie 197
10 Touchscreen metBLUETOOTH-audiosysteem
De eerste stappen 198
Stuurkolomschakelaars 198
Menu's 199
Radio 200
Digitale radio (DAB, Digital Audio
Broadcasting)
201
Media 202
Telefoon 203
Configuratie 205
Veelgestelde vragen 206
11CITROËN Connect NavDe eerste stappen 208
Stuurkolomschakelaars 209
Menu's 210
Gesproken commando's 2 11
Navigatie 215
Online navigatie 217
Applicaties 220
Radio 222
Digitale radio (DAB, Digital Audio
Broadcasting)
224
Media 224
Telefoon 226
Configuratie 228
Veelgestelde vragen 230
 ■
Trefwoordenregister
bit.ly/helpPSA
Toegang tot aanvullende video's

4
Overzicht
Presentatie
Deze afbeeldingen en beschrijvingen dienen
slechts als voorbeeld. De aanwezigheid en
locatie van bepaalde elementen kunnen
variëren, afhankelijk van de uitvoering of het
uitrustingsniveau.
Cockpit

1.Plafonnier/leeslampjes vóór
Toetsen noodoproep en pechhulpoproep
Schuif-/kanteldak
Waarschuwingslampjes voor
veiligheidsgordels en airbag vóór aan
passagierszijde
2. Binnenspiegel
3. Head-up display
4. Instrumentenpaneel
5. Zekeringkast
6. Elektrische ruitbediening
Elektrisch verstelbare buitenspiegels
7. Ontgrendeling motorkap
8. Smart Pad Support Citroën
9. Dashboardlade
10. Dashboardkastje


1.Touchscreen 2.
Toegang tot het menu Rijverlichting of
Auto
Toegang tot de menu's van het touchscreen
Aan/uit en volumeregeling touchscreen
3. Alarmknipperlichten
4. Centrale vergrendeling
5. Motor aan-/afzetten
6. Airconditioning
Stoelverwarming
7. USB-aansluitingen (type A/type C)
8. Opbergruimte of draadloze smartphonelader
9. Versnellingspook of selectiehendel
10. Selectie van de rijstand
11 . Toegang tot het menu Energie
12. Elektrische parkeerrem
Schakelaars op en rondom het stuurwiel

1.Schakelaars verlichting/richtingaanwijzers /
Selecteren weergavemodus
instrumentenpaneel
2. Schakelaar ruitenwissers/ruitensproeier/
boordcomputer
3. Schakelflippers automatische transmissie
4. Bediening voor snelheidsregelaar/
snelheidsbegrenzer/Adaptieve cruise control
A. Ingestelde snelheid verhogen/verlagen
Weergeven en instellen van de
afstandsinstelling tot de voorligger (Adaptieve
cruise control)
B. De snelheidsregelaar in-/uitschakelen

5
Overzicht
Schakelaars op en rondom het stuurwiel

1.Schakelaars verlichting/richtingaanwijzers /
Selecteren weergavemodus
instrumentenpaneel
2. Schakelaar ruitenwissers/ruitensproeier/
boordcomputer
3. Schakelflippers automatische transmissie
4. Bediening voor snelheidsregelaar/
snelheidsbegrenzer/Adaptieve cruise control
A. Ingestelde snelheid verhogen/verlagen
Weergeven en instellen van de
afstandsinstelling tot de voorligger (Adaptieve
cruise control)
B. De snelheidsregelaar in-/uitschakelen C.
De snelheidsbegrenzer of snelheidsregelaar
starten/onderbreken met de snelheid
opgeslagen
Bevestiging van herstarten van de auto na
automatische stop (Adaptieve cruise control
met Stop & Start-functie)
D. De snelheidsbegrenzer in-/uitschakelen
E. De snelheidsbegrenzer of snelheidsregelaar
activeren met de snelheid opgeslagen
De door het
verkeersbordherkenningssysteem
weergegeven snelheid gebruiken als
ingestelde snelheid
5. Claxon/airbag vóór aan bestuurderszijde
6. Bediening audiosysteem
F. Selecteren van de vorige/volgende media
G. Volume verlagen/verhogen
H. Toegang tot het menu Telefoon
Gesprekken beheren
I. Gesproken commando's
Bedieningselementen zijkant



1. Hoogteafstelling van de koplampen
2. Active Lane Departure Warning System
3. Alarm
4. Voorruitverwarming
5. Verwarmd stuurwiel
6. Voorverwarming/voorkoeling airco
7. Instellen
head-up display

6
Overzicht
Elektromotor

1.Laadaansluiting
2. Tractiebatterij
3. 12V-accu
4. Warmtepomp
5. Geïntegreerde lader
6. Elektromotor
7. Laadkabel
Via laadaansluiting

1
kan de auto op 3 manieren
worden opgeladen:
–

Opladen via een normaal stopcontact en de
bijbehorende laadkabel 7

(Mode 2).
–

V
ersneld opladen via een lader voor versneld
laden (wallbox) (Mode 3).
–

Snelladen via een openbaar snellaadpunt
(Mode 4).
De tractiebatterij van 400

V
2
is een lithium-
ionbatterij. Deze slaat energie op die voor
de elektromotor, de airconditioning en de
verwarming wordt gebruikt. Het laadniveau wordt met een meter weergegeven. Bovendien
bevindt zich op het instrumentenpaneel een
waarschuwingslampje voor een laag laadniveau.
12V-accu
3 levert stroom aan het normale
elektrische systeem van de auto. Deze wordt
automatisch via de geïntegreerde lader door de
tractiebatterij opgeladen.
Warmtepomp 4 zorgt voor de verwarming
van het interieur en regelt de koeling van de
tractiebatterij en geïntegreerde lader.
De geïntegreerde lader 5 regelt het opladen
via een normaal stopcontact (modus 2) en
het versneld opladen (modus 3) van de
tractiebatterij, maar ook het opladen van de
12V-accu.
De elektromotor

6
zorgt voor de aandrijving
op basis van de geselecteerde rijstand en de
rijomstandigheden. De elektromotor wint ook
energie terug bij het remmen en vaart minderen
van de auto.
