2021 CITROEN C4 Betriebsanleitungen (in German)

143
Fahrbetrieb

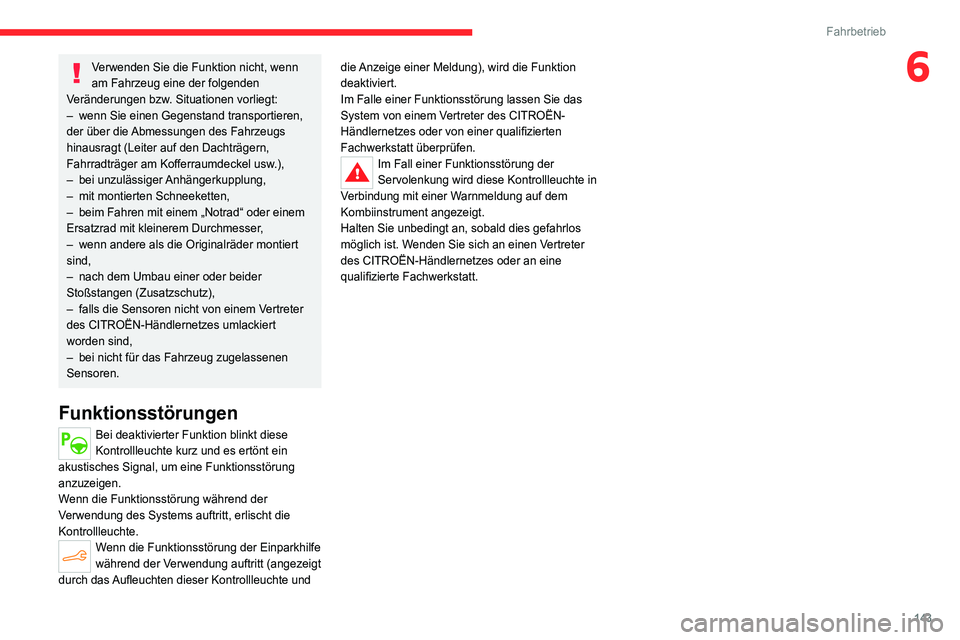

6Verwenden Sie die Funktion nicht, wenn
am Fahrzeug eine der folgenden
Veränderungen bzw. Situationen vorliegt:
–

wenn Sie einen Gegenstand transportieren,
der über die

Abmessungen des Fahrzeugs
hinausragt (Leiter auf den Dachträgern,
Fahrradträger am Kofferraumdeckel usw.),
–

bei
unzulässiger Anhängerkupplung,
–

mit montierten Schneeketten,
–


beim Fahren mit einem „Notrad“ oder einem
Ersatzrad mit kleinerem Durchmesser

,
–

wenn andere als die Originalräder montiert
sind,
–


nach dem Umbau einer oder beider
Stoßstangen (Zusatzschutz),
–


falls die Sensoren nicht von einem V
ertreter
des CITROËN-Händlernetzes umlackiert
worden sind,
–

bei nicht für das Fahrzeug zugelassenen
Sensoren.
Funktionsstörungen
Bei deaktivierter Funktion blinkt diese
Kontrollleuchte kurz und es ertönt ein
akustisches Signal, um eine Funktionsstörung
anzuzeigen.
Wenn die Funktionsstörung während der
Verwendung des Systems auftritt, erlischt die
Kontrollleuchte.
Wenn die Funktionsstörung der Einparkhilfe
während der Verwendung auftritt (angezeigt
durch das Aufleuchten dieser Kontrollleuchte und die Anzeige einer Meldung), wird die Funktion
deaktiviert.
Im Falle einer Funktionsstörung lassen Sie das
System von einem Vertreter des CITROËN-
Händlernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen.
Im Fall einer Funktionsstörung der
Servolenkung wird diese Kontrollleuchte in
Verbindung mit einer Warnmeldung auf dem
Kombiinstrument angezeigt.
Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist. Wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.

empfiehlt

Kraftstoffkompatibilität
Benzinkraftstoffe gemäß EN 228 enthalten bis zu
5 % bzw. 10 % Äthanol.

Dieselkraftstoffe gemäß EN 590, EN 16734
und EN 16709 enthalten jeweils bis zu 7 %, 10
%, 20 % und 30 % Fettsäuremethylester. Die
Verwendung von B20- oder B30-Kraftstoffen,
selbst wenn es nur gelegentlich ist, ist mit
besonderen Wartungsbedingungen („erschwerte
Bedingungen“) verbunden.

Paraffinischer Dieselkraftstoff gemäß EN15940.
Die Verwendung jeder anderen Art von
(Bio)-Kraftstoff (reine oder verdünnte
pflanzliche oder tierische Öle, Heizöl ...) ist
ausdrücklich verboten (Gefahr der
Beschädigung des Motors und des
Kraftstoffkreislaufs).
Es dürfen nur Kraftstoffadditive gemäß der
Norm B715001 (Benzin) oder B715000
(Diesel) verwendet werden.

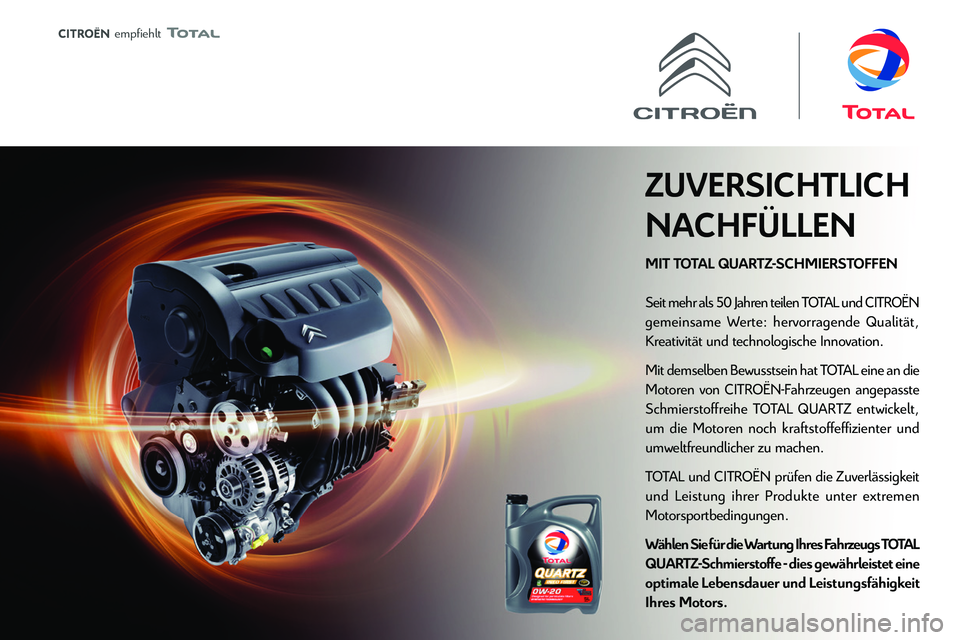

MIT TOTAL QUARTZ-SCHMIERSTOFFEN
ZUVERSICHTLICH
NACHFÜLLEN
Seit mehr als 50 Jahren teilen T
gemeinsame W
Kreativit\344t und technologische Innovation.
Mit demselben Bewusstsein hat T
Motoren von CITRO\313N-F
Schmierstoffreihe
um
umweltfreundlicher zu machen.
T
und Leistung ihrer P
Motorsportbedingungen.
Wählen Sie für die Wartung Ihres Fahrzeugs TOTAL
QUARTZ-Schmierstoffe - dies gewährleistet eine
optimale Lebensdauer und Leistungsfähigkeit
Ihres Motors.

145
Praktische Tipps

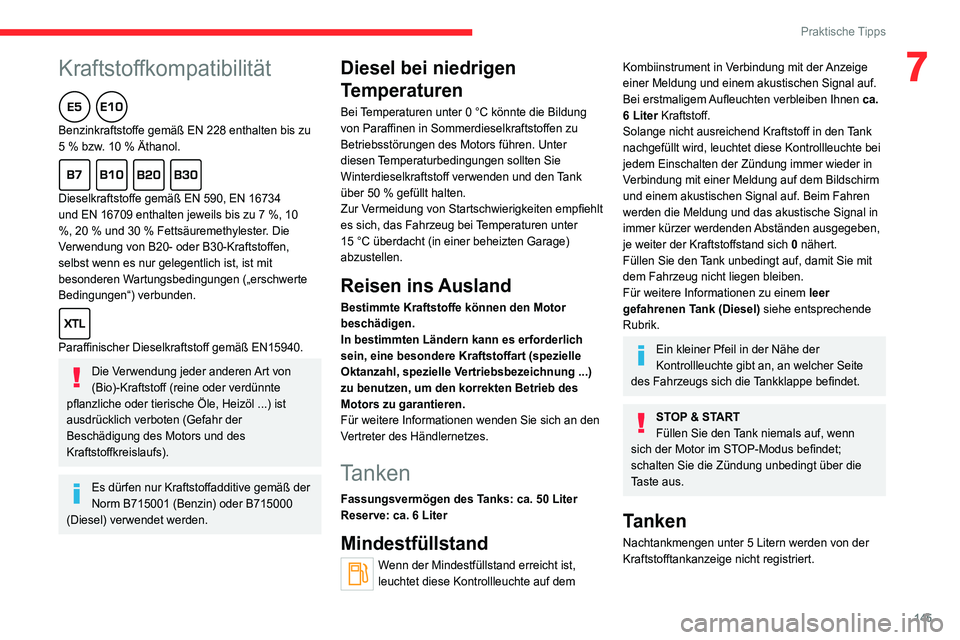

7Kraftstoffkompatibilität
Benzinkraftstoffe gemäß EN 228 enthalten bis zu
5 % bzw. 10 % Äthanol.

Dieselkraftstoffe gemäß EN 590, EN 16734
und EN 16709 enthalten jeweils bis zu 7 %, 10
%, 20 % und 30 % Fettsäuremethylester. Die
Verwendung von B20- oder B30-Kraftstoffen,
selbst wenn es nur gelegentlich ist, ist mit
besonderen Wartungsbedingungen („erschwerte
Bedingungen“) verbunden.

Paraffinischer Dieselkraftstoff gemäß EN15940.
Die Verwendung jeder anderen Art von
(Bio)-Kraftstoff (reine oder verdünnte
pflanzliche oder tierische Öle, Heizöl ...) ist
ausdrücklich verboten (Gefahr der
Beschädigung des Motors und des
Kraftstoffkreislaufs).
Es dürfen nur Kraftstoffadditive gemäß der
Norm B715001 (Benzin) oder B715000
(Diesel) verwendet werden.
Diesel bei niedrigen
Temperaturen
Bei Temperaturen unter 0 °C könnte die Bildung
von Paraffinen in Sommerdieselkraftstoffen zu
Betriebsstörungen des Motors führen. Unter
diesen
Temperaturbedingungen sollten Sie
Winterdieselkraftstoff verwenden und den Tank
über 50
% gefüllt halten.
Zur Vermeidung von Startschwierigkeiten empfiehlt
es sich, das Fahrzeug bei Temperaturen unter
15 °C überdacht (in einer beheizten Garage)
abzustellen.
Reisen ins Ausland
Bestimmte Kraftstoffe können den Motor
beschädigen.
In bestimmten Ländern kann es erforderlich
sein, eine besondere Kraftstoffart (spezielle
Oktanzahl, spezielle Vertriebsbezeichnung
...)
zu benutzen, um den korrekten Betrieb des
Motors zu garantieren.
Für weitere Informationen wenden Sie sich an den
Vertreter des Händlernetzes.
Tanken
Fassungsvermögen des Tanks: ca. 50 Liter
Reserve: ca. 6 Liter
Mindestfüllstand
Wenn der Mindestfüllstand erreicht ist,
leuchtet diese Kontrollleuchte auf dem
Kombiinstrument in Verbindung mit der Anzeige
einer Meldung und einem akustischen Signal auf.
Bei erstmaligem Aufleuchten verbleiben Ihnen ca.
6 Liter Kraftstoff.
Solange nicht ausreichend Kraftstoff in den Tank
nachgefüllt wird, leuchtet diese Kontrollleuchte bei
jedem Einschalten der Zündung immer wieder in
Verbindung mit einer Meldung auf dem Bildschirm
und einem akustischen Signal auf. Beim Fahren
werden die Meldung und das akustische Signal in
immer kürzer werdenden Abständen ausgegeben,
je weiter der Kraftstoffstand sich 0 nähert.
Füllen Sie den Tank unbedingt auf, damit Sie mit
dem Fahrzeug nicht liegen bleiben.
Für weitere Informationen zu einem leer
gefahrenen Tank (Diesel) siehe entsprechende
Rubrik.
Ein kleiner Pfeil in der Nähe der
Kontrollleuchte gibt an, an welcher Seite
des Fahrzeugs sich die Tankklappe befindet.
STOP & START
Füllen Sie den Tank niemals auf, wenn
sich der Motor im STOP-Modus befindet;
schalten Sie die Zündung unbedingt über die
Taste aus.
Tanken
Nachtankmengen unter 5 Litern werden von der
Kraftstofftankanzeige nicht registriert.

146
Praktische Tipps

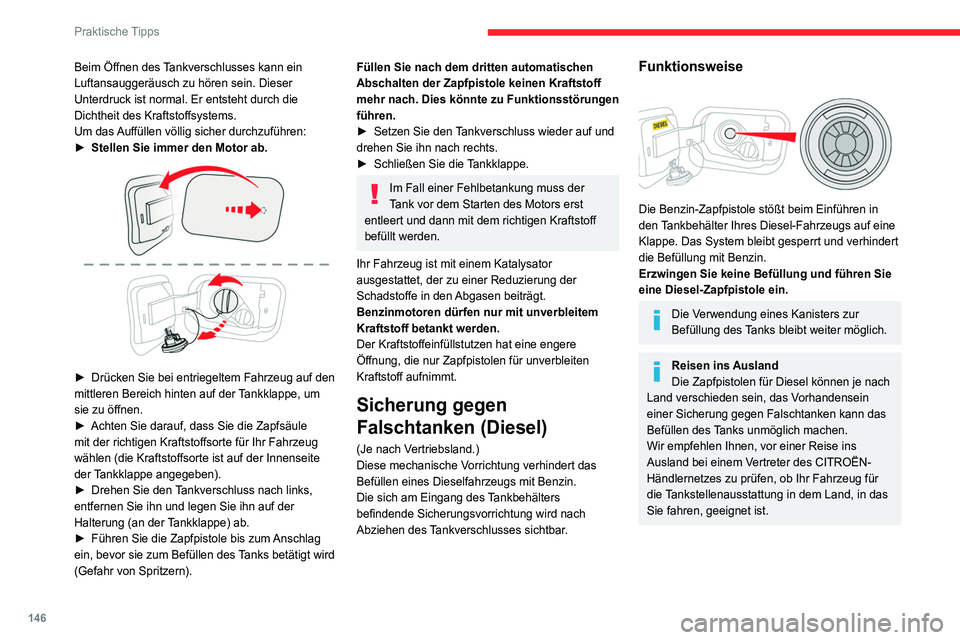

Beim Öffnen des Tankverschlusses kann ein
Luftansauggeräusch zu hören sein. Dieser
Unterdruck ist normal. Er entsteht durch die
Dichtheit des Kraftstoffsystems.
Um das Auffüllen völlig sicher durchzuführen:
►
Stellen Sie immer den Motor ab.

► Drücken Sie bei entriegeltem Fahrzeug auf den
mittleren Bereich hinten auf der Tankklappe, um
sie zu öffnen.
►

Achten Sie darauf, dass Sie die Zapfsäule
mit der richtigen Kraftstoffsorte für Ihr Fahrzeug
wählen (die Kraftstoffsorte ist auf der Innenseite
der T

ankklappe angegeben).
►

Drehen Sie den
Tankverschluss nach links,
entfernen Sie ihn und legen Sie ihn auf der
Halterung (an der Tankklappe) ab.
►

Führen Sie die Zapfpistole bis zum
Anschlag
ein, bevor sie zum Befüllen des Tanks betätigt wird
(Gefahr von Spritzern).
Füllen Sie nach dem dritten automatischen
Abschalten der Zapfpistole keinen Kraftstoff
mehr nach. Dies könnte zu Funktionsstörungen
führen.
►

Setzen Sie den
Tankverschluss wieder auf und
drehen Sie ihn nach rechts.
►

Schließen Sie die
Tankklappe.
Im Fall einer Fehlbetankung muss der
Tank vor dem Starten des Motors erst
entleert und dann mit dem richtigen Kraftstoff
befüllt werden.
Ihr Fahrzeug ist mit einem Katalysator
ausgestattet, der zu einer Reduzierung der
Schadstoffe in den Abgasen beiträgt.
Benzinmotoren dürfen nur mit unverbleitem
Kraftstoff betankt werden.
Der Kraftstoffeinfüllstutzen hat eine engere
Öffnung, die nur Zapfpistolen für unverbleiten
Kraftstoff aufnimmt.
Sicherung gegen
Falschtanken (Diesel)
(Je nach Vertriebsland.)
Diese mechanische Vorrichtung verhindert das
Befüllen eines Dieselfahrzeugs mit Benzin.
Die sich am Eingang des Tankbehälters
befindende Sicherungsvorrichtung wird nach
Abziehen des Tankverschlusses sichtbar.
Funktionsweise

Die Benzin-Zapfpistole stößt beim Einführen in
den Tankbehälter Ihres Diesel-Fahrzeugs auf eine
Klappe. Das System bleibt gesperrt und verhindert
die Befüllung mit Benzin.
Erzwingen Sie keine Befüllung und führen Sie
eine Diesel-Zapfpistole ein.
Die Verwendung eines Kanisters zur
Befüllung des Tanks bleibt weiter möglich.
Reisen ins Ausland
Die Zapfpistolen für Diesel können je nach
Land verschieden sein, das Vorhandensein
einer Sicherung gegen Falschtanken kann das
Befüllen des Tanks unmöglich machen.
Wir empfehlen Ihnen, vor einer Reise ins
Ausland bei einem Vertreter des CITROËN-
Händlernetzes zu prüfen, ob Ihr Fahrzeug für
die Tankstellenausstattung in dem Land, in das
Sie fahren, geeignet ist.
Ladesystem (Electric)
Stromkreis 400 V
Das elektrische Antriebssystem mit einer
Spannung von ca. 400 V ist gekennzeichnet durch
die orangefarbenen Kabel und seine durch dieses
Symbol markierten Bauteile:


Das Antriebssystem eines
Elektrofahrzeugs kann während des
Betriebs und nach Ausschalten der Zündung
heiß sein.
Beachten Sie die Warnhinweise auf den
Schildern, insbesondere im Deckel.
Alle Arbeiten oder Änderungen am Stromkreis
des Fahrzeugs (einschließlich Antriebsbatterie,
Anschlüsse, orangefarbene Kabel und anderen
von innen oder außen sichtbare Komponenten)
sind ausdrücklich verboten. Es besteht die
Gefahr von schweren Verbrennungen oder
eines lebensgefährlichen Stromschlags
(Kurzschluss / Tod durch Stromschlag)!
Wenden Sie sich bei einem Problem an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.

147
Praktische Tipps

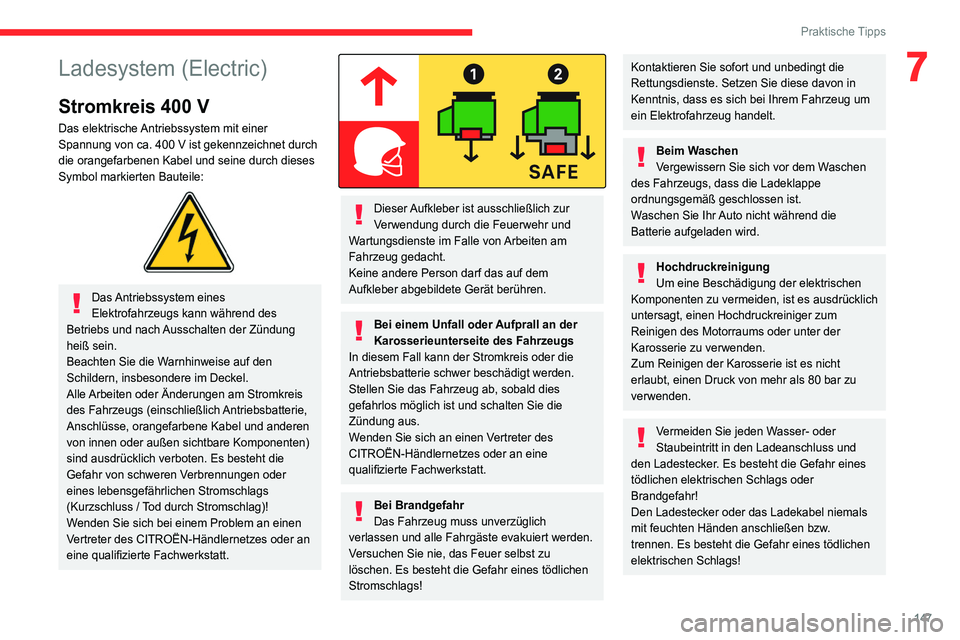

7Ladesystem (Electric)
Stromkreis 400 V
Das elektrische Antriebssystem mit einer
Spannung von ca. 400 V ist gekennzeichnet durch
die orangefarbenen Kabel und seine durch dieses
Symbol markierten Bauteile:


Das Antriebssystem eines
Elektrofahrzeugs kann während des
Betriebs und nach Ausschalten der Zündung
heiß sein.
Beachten Sie die Warnhinweise auf den
Schildern, insbesondere im Deckel.
Alle Arbeiten oder Änderungen am Stromkreis
des Fahrzeugs (einschließlich Antriebsbatterie,
Anschlüsse, orangefarbene Kabel und anderen
von innen oder außen sichtbare Komponenten)
sind ausdrücklich verboten. Es besteht die
Gefahr von schweren Verbrennungen oder
eines lebensgefährlichen Stromschlags
(Kurzschluss / Tod durch Stromschlag)!
Wenden Sie sich bei einem Problem an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.


Dieser Aufkleber ist ausschließlich zur
Verwendung durch die Feuerwehr und
Wartungsdienste im Falle von Arbeiten am
Fahrzeug gedacht.
Keine andere Person darf das auf dem
Aufkleber abgebildete Gerät berühren.
Bei einem Unfall oder Aufprall an der
Karosserieunterseite des Fahrzeugs
In diesem Fall kann der Stromkreis oder die
Antriebsbatterie schwer beschädigt werden.
Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bei Brandgefahr
Das Fahrzeug muss unverzüglich
verlassen und alle Fahrgäste evakuiert werden.
Versuchen Sie nie, das Feuer selbst zu
löschen. Es besteht die Gefahr eines tödlichen
Stromschlags!
Kontaktieren Sie sofort und unbedingt die
Rettungsdienste. Setzen Sie diese davon in
Kenntnis, dass es sich bei Ihrem Fahrzeug um
ein Elektrofahrzeug handelt.
Beim Waschen
Vergewissern Sie sich vor dem Waschen
des Fahrzeugs, dass die Ladeklappe
ordnungsgemäß geschlossen ist.
Waschen Sie Ihr Auto nicht während die
Batterie aufgeladen wird.
Hochdruckreinigung
Um eine Beschädigung der elektrischen
Komponenten zu vermeiden, ist es ausdrücklich
untersagt, einen Hochdruckreiniger zum
Reinigen des Motorraums oder unter der
Karosserie zu verwenden.
Zum Reinigen der Karosserie ist es nicht
erlaubt, einen Druck von mehr als 80 bar zu
verwenden.
Vermeiden Sie jeden Wasser- oder
Staubeintritt in den Ladeanschluss und
den Ladestecker. Es besteht die Gefahr eines
tödlichen elektrischen Schlags oder
Brandgefahr!
Den Ladestecker oder das Ladekabel niemals
mit feuchten Händen anschließen bzw.
trennen. Es besteht die Gefahr eines tödlichen
elektrischen Schlags!

148

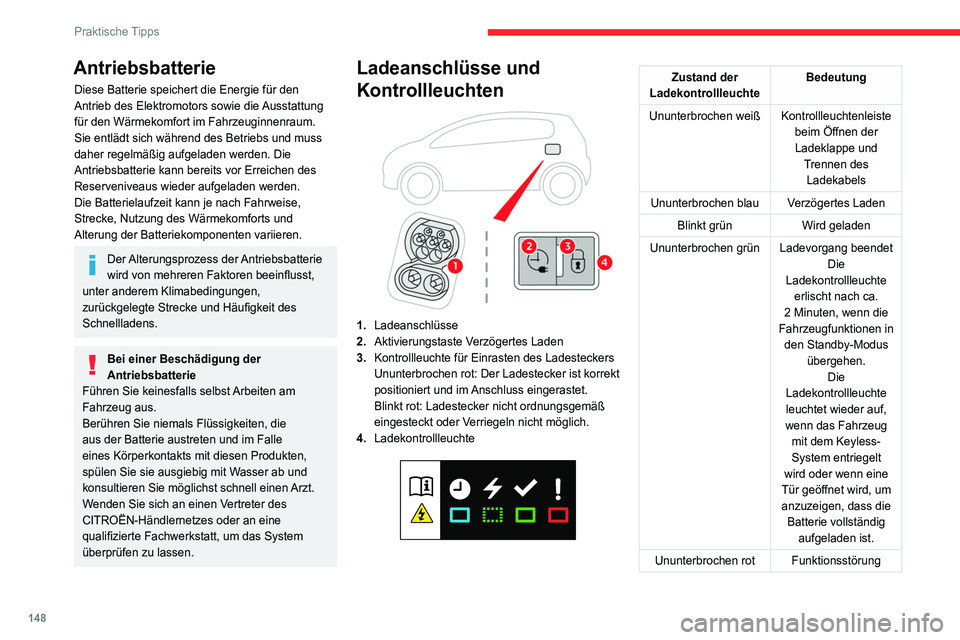

Praktische Tipps
Antriebsbatterie
Diese Batterie speichert die Energie für den
Antrieb des Elektromotors sowie die Ausstattung
für den Wärmekomfort im Fahrzeuginnenraum.
Sie entlädt sich während des Betriebs und muss
daher regelmäßig aufgeladen werden. Die
Antriebsbatterie kann bereits vor Erreichen des
Reserveniveaus wieder aufgeladen werden.
Die Batterielaufzeit kann je nach Fahrweise,
Strecke, Nutzung des Wärmekomforts und
Alterung der Batteriekomponenten variieren.
Der Alterungsprozess der Antriebsbatterie
wird von mehreren Faktoren beeinflusst,
unter anderem Klimabedingungen,
zurückgelegte Strecke und Häufigkeit des
Schnellladens.
Bei einer Beschädigung der
Antriebsbatterie
Führen Sie keinesfalls selbst Arbeiten am
Fahrzeug aus.
Berühren Sie niemals Flüssigkeiten, die
aus der Batterie austreten und im Falle
eines Körperkontakts mit diesen Produkten,
spülen Sie sie ausgiebig mit Wasser ab und
konsultieren Sie möglichst schnell einen Arzt.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das System
überprüfen zu lassen.
Ladeanschlüsse und
Kontrollleuchten


1. Ladeanschlüsse
2. Aktivierungstaste Verzögertes Laden
3. Kontrollleuchte für Einrasten des Ladesteckers
Ununterbrochen rot: Der Ladestecker ist korrekt
positioniert und im Anschluss eingerastet.
Blinkt rot: Ladestecker nicht ordnungsgemäß
eingesteckt oder Verriegeln nicht möglich.
4. Ladekontrollleuchte


Zustand der
Ladekontrollleuchte Bedeutung
Ununterbrochen weiß Kontrollleuchtenleiste beim Öffnen der Ladeklappe und Trennen des Ladekabels
Ununterbrochen blau Verzögertes Laden Blinkt grün Wird geladen
Ununterbrochen grün Ladevorgang beendet Die
Ladekontrollleuchte erlischt nach ca.
2
Minuten, wenn die
Fahrzeugfunktionen in den Standby-Modus übergehen.Die
Ladekontrollleuchte
leuchtet wieder auf,
wenn das Fahrzeug mit dem Keyless-
System entriegelt
wird oder wenn eine
Tür geöffnet wird, um anzuzeigen, dass die Batterie vollständig aufgeladen ist.
Ununterbrochen rot FunktionsstörungZerlegen oder modifizieren Sie den
Ladeanschluss nicht. Es besteht
Stromschlaggefahr und/oder Brandgefahr!
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Ladekabel, Anschlüsse and
Ladegeräte
Das mit dem Fahrzeug gelieferte Ladekabel (je
nach Version) ist mit der Stromversorgung des
Vertriebslands kompatibel. Wenn Sie ins Ausland
reisen, prüfen Sie die Kompatibilität der jeweiligen
Stromversorgung mit Ihrem Ladekabel.
Ihr Vertragshändler hält eine große Auswahl an
Ladekabeln für Sie bereit.
Weitere Informationen und geeignete Ladekabel
erhalten Sie bei einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten
Fachwerkstatt.

149
Praktische Tipps
7Zerlegen oder modifizieren Sie den
Ladeanschluss nicht. Es besteht
Stromschlaggefahr und/oder Brandgefahr!
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Ladekabel, Anschlüsse and
Ladegeräte
Das mit dem Fahrzeug gelieferte Ladekabel (je
nach Version) ist mit der Stromversorgung des
Vertriebslands kompatibel. Wenn Sie ins Ausland
reisen, prüfen Sie die Kompatibilität der jeweiligen
Stromversorgung mit Ihrem Ladekabel.
Ihr Vertragshändler hält
eine große Auswahl an
Ladekabeln für Sie bereit.
Weitere Informationen und geeignete Ladekabel
erhalten Sie bei einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten
Fachwerkstatt.
Standard-Aufladen, Modus 2
Hausanschluss
(Aufladen am Hausanschluss - Wechselstrom (AC))


Modus 2 mit Standard-Steckdose A: 8 A
maximaler Ladestrom


Modus 2 mit Green'Up-Steckdose B: 16 A
maximaler Ladestrom
W
enden Sie sich zur Installation dieses
Anschlusses an eine Elektrofachkraft.
Spezielles Ladekabel für Aufladen am Hausanschluss - Modus 2 (AC)


Spezielles Ladekabel für Aufladen am
Hausanschluss (Modus 2)
Das Ladekabel darf nicht beschädigt werden.
Verwenden Sie ein beschädigtes Kabel
nicht mehr und wenden Sie sich für ein
Ersatzkabel an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Steuergerät (Modus 2)


POWER
Grün: Elektrische Verbindung hergestellt;
der Ladevorgang kann starten.
CHARGE
Blinkt grün: Ladevorgang läuft oder
Vorklimatisierung aktiviert.
Grün ununterbrochen: Ladevorgang beendet.
FAULT
Rot: Störung; Laden nicht zulässig oder
muss sofort abgebrochen werden. Überprüfen Sie,

150
Praktische Tipps
dass alles ordnungsgemäß angeschlossen ist und
der Stromkreis keine Störung aufweist.
Wenn die Kontrollleuchte nicht erlischt,
wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt.
Beim Einstecken des Ladekabels an einem
Hausanschluss leuchten alle Kontrollleuchten kurz
auf.
Überprüfen Sie den Leistungsschalter des
Hausanschlusses, falls keine Kontrollleuchten
aufleuchten:
–
W
enn der Leistungsschalter ausgelöst
hat, kontaktieren Sie eine Fachkraft, um den
Stromanschluss auf Kompatibilität prüfen zu lassen
und ergreifen Sie ggf. erforderliche Maßnahmen.
–

W
enn der Leistungsschalter nicht ausgelöst
hat, verwenden Sie das Ladekabel nicht mehr
und wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt.
Steuergerät Aufkleber - Empfehlungen
Ziehen Sie vor der Verwendung die
Bedienungsanleitung zurate.
1. Eine unsachgemäße Verwendung dieses
Ladekabels kann Brände, Sachschäden
und schweren Verletzungen oder tödliche
Stromschläge zur Folge haben!
2. Verwenden Sie stets eine ordnungsgemäß
geerdete Steckdose, die durch eine
Fehlerstrom-Schutzeinrichtung mit 30 mA
geschützt ist.
3. Verwenden Sie stets eine Steckdose,
die durch einen für die Stromstärke des
Stromkreises geeigneten Leistungsschalter
geschützt ist.
4. Das Gewicht des Steuergeräts darf nicht von
der Steckdose, dem Stecker und den Kabeln
getragen werden.
5. Verwenden Sie dieses Ladekabel nicht,
wenn es defekt oder in irgendeiner Weise
beschädigt ist.
6. Versuchen Sie niemals, dieses Ladekabel
auseinanderzunehmen oder zu reparieren.
Es enthält keine reparierbaren Teile -
tauschen Sie das Ladekabel im Falle einer
Beschädigung aus.
7. Tauchen Sie dieses Ladekabel niemals in
Wasser.
8. Verwenden Sie dieses Ladekabel niemals
mit einem Verlängerungskabel, einer
Mehrfachsteckdose, einem Übergangsadapter
oder einer beschädigten Steckdose.
9. Trennen Sie den Stecker nicht von der Wand,
um den Ladevorgang zu beenden. 10.
Unterbrechen Sie den Ladevorgang
umgehend, indem Sie das Fahrzeug mit dem
Schlüssel der Fernbedienung verriegeln und
anschließend entriegeln, wenn das Ladekabel
oder die Wandsteckdose sich extrem heiß
anfühlen.
11 . Dieses Ladekabel enthält Komponenten,
die elektrische Lichtbögen oder Funken
verursachen können. Setzen Sie das
Ladekabel nicht entflammbaren Dämpfen aus.
12. Verwenden Sie dieses Ladekabel
ausschließlich mit CITROËN-Fahrzeugen.
13. Das Kabel darf niemals mit nassen Händen
an der Wandsteckdose angeschlossen oder
davon getrennt werden.
14. Der Anschlussstecker darf keiner unnötigen
Krafteinwirkung ausgesetzt werden, wenn er
am Fahrzeug eingerastet ist.
Steuergerät Aufkleber - Zustand der
Kontrollleuchten
Status der
Kontrollleuchte
Aus


Leuchtet

Blinkt
