2021 CITROEN C4 Betriebsanleitungen (in German)

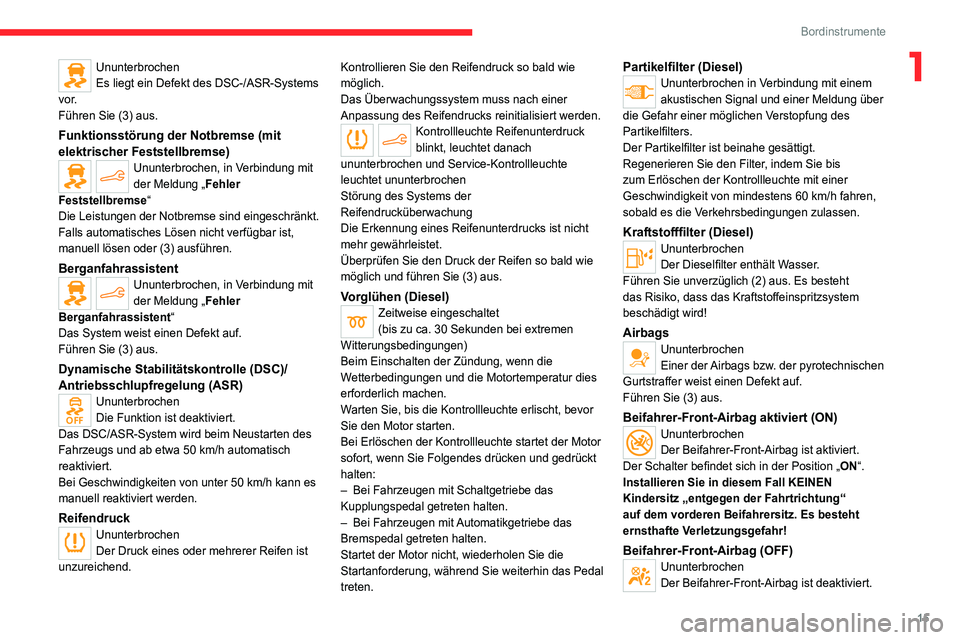

15
Bordinstrumente
1Ununterbrochen
Es liegt ein Defekt des DSC-/ASR-Systems
vor.
Führen Sie (3) aus.
Funktionsstörung der Notbremse (mit
elektrischer Feststellbremse)
Ununterbrochen, in Verbindung mit
der Meldung „Fehler
Feststellbremse“
Die Leistungen der Notbremse sind eingeschränkt.
Falls automatisches Lösen nicht verfügbar ist,
manuell lösen oder (3) ausführen.
BerganfahrassistentUnunterbrochen, in Verbindung mit
der Meldung „Fehler
Berganfahrassistent“
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Dynamische Stabilitätskontrolle (DSC)/
Antriebsschlupfregelung (ASR)
Ununterbrochen
Die Funktion ist deaktiviert.
Das DSC/ASR-System wird beim Neustarten des
Fahrzeugs und ab etwa 50
km/h automatisch
reaktiviert.
Bei Geschwindigkeiten von unter 50
km/h kann es
manuell reaktiviert werden.
ReifendruckUnunterbrochen
Der Druck eines oder mehrerer Reifen ist
unzureichend. Kontrollieren Sie den Reifendruck so bald wie
möglich.
Das Überwachungssystem muss nach einer
Anpassung des Reifendrucks reinitialisiert werden.
Kontrollleuchte Reifenunterdruck
blinkt, leuchtet danach
ununterbrochen und Service-Kontrollleuchte
leuchtet ununterbrochen
Störung des Systems der
Reifendrucküberwachung
Die Erkennung eines Reifenunterdrucks ist nicht
mehr gewährleistet.
Überprüfen Sie den Druck der Reifen so bald wie
möglich und führen Sie (3) aus.
Vorglühen (Diesel)Zeitweise eingeschaltet
(bis zu ca. 30 Sekunden bei extremen
Witterungsbedingungen)
Beim Einschalten der Zündung, wenn die
Wetterbedingungen und die Motortemperatur dies
erforderlich machen.
Warten Sie, bis die Kontrollleuchte erlischt, bevor
Sie den Motor starten.
Bei Erlöschen der Kontrollleuchte startet der Motor
sofort, wenn Sie Folgendes drücken und gedrückt
halten:
–

Bei Fahrzeugen mit Schaltgetriebe das
Kupplungspedal getreten halten.
–


Bei Fahrzeugen mit
Automatikgetriebe das
Bremspedal getreten halten.
Startet der Motor nicht, wiederholen Sie die
Startanforderung, während Sie weiterhin das Pedal
treten.
Partikelfilter (Diesel)Ununterbrochen in Verbindung mit einem
akustischen Signal und einer Meldung über
die Gefahr einer möglichen Verstopfung des
Partikelfilters.
Der Partikelfilter ist beinahe gesättigt.
Regenerieren Sie den Filter, indem Sie bis
zum Erlöschen der Kontrollleuchte mit einer
Geschwindigkeit von mindestens 60
km/h fahren,
sobald es die Verkehrsbedingungen zulassen.
Kraftstofffilter (Diesel)Ununterbrochen
Der Dieselfilter enthält Wasser.
Führen Sie unverzüglich (2) aus. Es besteht
das Risiko, dass das Kraftstoffeinspritzsystem
beschädigt wird!
AirbagsUnunterbrochen
Einer der Airbags bzw. der pyrotechnischen
Gurtstraffer weist einen Defekt auf.
Führen Sie (3) aus.
Beifahrer-Front-Airbag aktiviert (ON)
Ununterbrochen
Der Beifahrer-Front-Airbag ist aktiviert.
Der Schalter befindet sich in der Position „ON“.
Installieren Sie in diesem Fall KEINEN
Kindersitz „entgegen der Fahrtrichtung“
auf dem vorderen Beifahrersitz. Es besteht
ernsthafte Verletzungsgefahr!
Beifahrer-Front-Airbag (OFF)Ununterbrochen
Der Beifahrer-Front-Airbag ist deaktiviert.

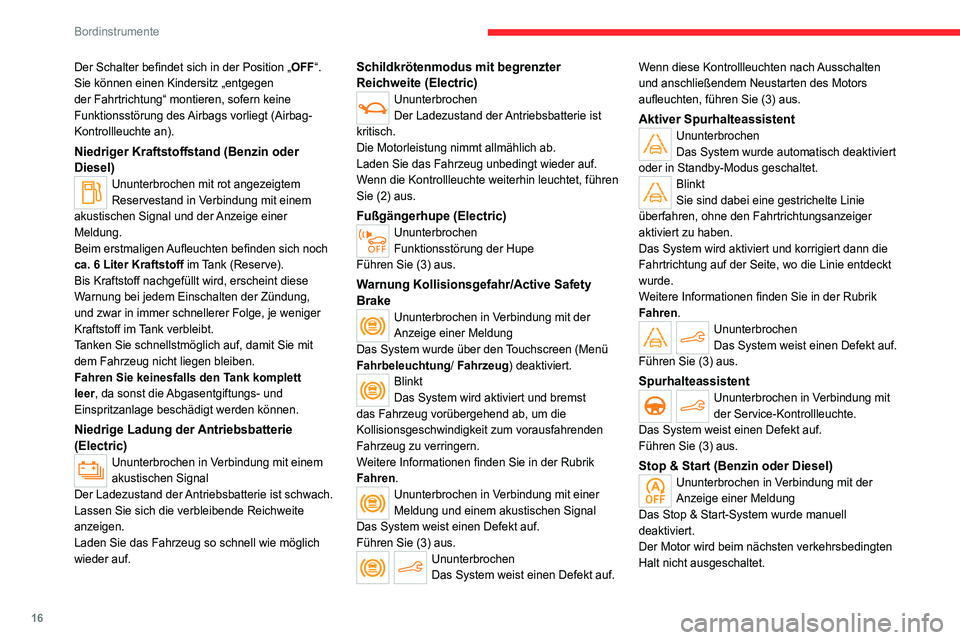

16
Bordinstrumente
Der Schalter befindet sich in der Position „OFF“.
Sie können einen Kindersitz „entgegen
der Fahrtrichtung“ montieren, sofern keine
Funktionsstörung des Airbags vorliegt (Airbag-
Kontrollleuchte an).
Niedriger Kraftstoffstand (Benzin oder
Diesel)
Ununterbrochen mit rot angezeigtem
Reservestand in Verbindung mit einem
akustischen Signal und der Anzeige einer
Meldung.
Beim erstmaligen Aufleuchten befinden sich noch
ca. 6 Liter Kraftstoff im Tank (Reserve).
Bis Kraftstoff nachgefüllt wird, erscheint diese
Warnung bei jedem Einschalten der Zündung,
und zwar in immer schnellerer Folge, je weniger
Kraftstoff im Tank verbleibt.
Tanken Sie schnellstmöglich auf, damit Sie mit
dem Fahrzeug nicht liegen bleiben.
Fahren Sie keinesfalls den Tank komplett
leer, da sonst die Abgasentgiftungs- und
Einspritzanlage beschädigt werden können.
Niedrige Ladung der Antriebsbatterie
(Electric)
Ununterbrochen in Verbindung mit einem
akustischen Signal
Der Ladezustand der Antriebsbatterie ist schwach.
Lassen Sie sich die verbleibende Reichweite
anzeigen.
Laden Sie das Fahrzeug so schnell wie möglich
wieder auf.
Schildkrötenmodus mit begrenzter
Reichweite (Electric)
Ununterbrochen
Der Ladezustand der Antriebsbatterie ist
kritisch.
Die Motorleistung nimmt allmählich ab.
Laden Sie das Fahrzeug unbedingt wieder auf.
Wenn die Kontrollleuchte weiterhin leuchtet, führen
Sie (2) aus.
Fußgängerhupe (Electric)Ununterbrochen
Funktionsstörung der Hupe
Führen Sie (3) aus.
Warnung Kollisionsgefahr/Active Safety
Brake
Ununterbrochen in Verbindung mit der
Anzeige einer Meldung
Das System wurde über den Touchscreen (Menü
Fahrbeleuchtung/ Fahrzeug) deaktiviert.
Blinkt
Das System wird aktiviert und bremst
das Fahrzeug vorübergehend ab, um die
Kollisionsgeschwindigkeit zum vorausfahrenden
Fahrzeug zu verringern.
Weitere Informationen finden Sie in der Rubrik
Fahren.
Ununterbrochen in Verbindung mit einer
Meldung und einem akustischen Signal
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Ununterbrochen
Das System weist einen Defekt auf. Wenn diese Kontrollleuchten nach Ausschalten
und anschließendem Neustarten des Motors
aufleuchten, führen Sie (3) aus.
Aktiver SpurhalteassistentUnunterbrochen
Das System wurde automatisch deaktiviert
oder in Standby-Modus geschaltet.
Blinkt
Sie sind dabei eine gestrichelte Linie
überfahren, ohne den Fahrtrichtungsanzeiger
aktiviert zu haben.
Das System wird aktiviert und korrigiert dann die
Fahrtrichtung auf der Seite, wo die Linie entdeckt
wurde.
Weitere Informationen finden Sie in der Rubrik
Fahren.
Ununterbrochen
Das System weist einen Defekt auf.
Führen Sie (3) aus.
SpurhalteassistentUnunterbrochen in Verbindung mit
der Service-Kontrollleuchte.
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Stop & Start (Benzin oder Diesel)Ununterbrochen in Verbindung mit der
Anzeige einer Meldung
Das Stop & Start-System wurde manuell
deaktiviert.
Der Motor wird beim nächsten verkehrsbedingten
Halt nicht ausgeschaltet.

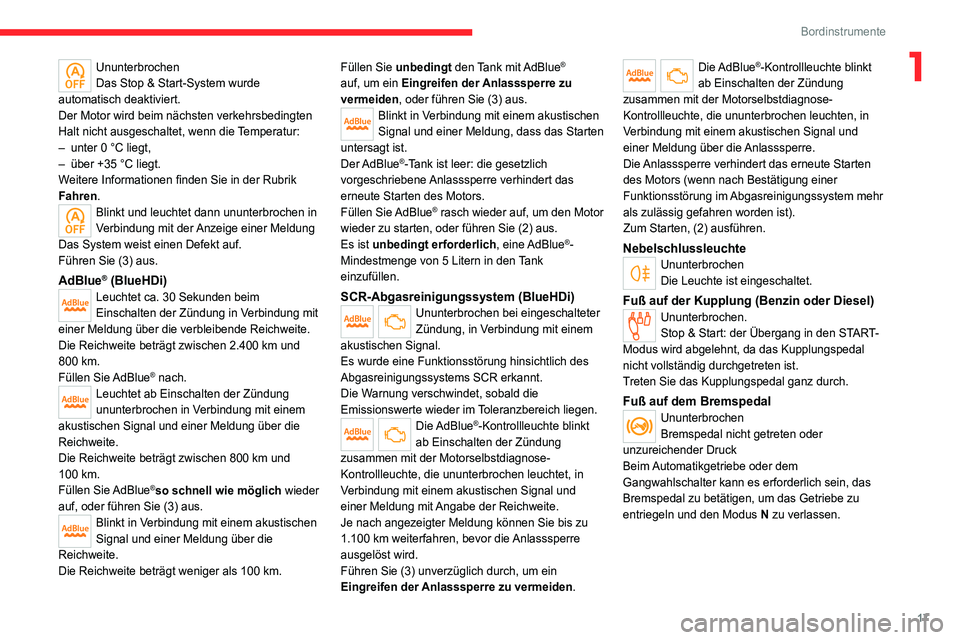

17
Bordinstrumente
1Ununterbrochen
Das Stop & Start-System wurde
automatisch deaktiviert.
Der Motor wird beim nächsten verkehrsbedingten
Halt nicht ausgeschaltet, wenn die Temperatur:
–

unter 0 °C liegt,
–


über +35 °C liegt.
W

eitere Informationen finden Sie in der Rubrik
Fahren.
Blinkt und leuchtet dann ununterbrochen in
Verbindung mit der Anzeige einer Meldung
Das System weist einen Defekt auf.
Führen Sie (3) aus.
AdBlue® (BlueHDi)Leuchtet ca. 30 Sekunden beim
Einschalten der Zündung in Verbindung mit
einer Meldung über die verbleibende Reichweite.
Die Reichweite beträgt zwischen 2.400
km und
800

km.
Füllen Sie AdBlue
® nach.Leuchtet ab Einschalten der Zündung
ununterbrochen in Verbindung mit einem
akustischen Signal und einer Meldung über die
Reichweite.
Die Reichweite beträgt zwischen 800
km und
100

km.
Füllen Sie AdBlue
®so schnell wie möglich wieder
auf, oder führen Sie (3) aus.
Blinkt in Verbindung mit einem akustischen
Signal und einer Meldung über die
Reichweite.
Die Reichweite beträgt weniger als 100
km.Füllen Sie unbedingt den Tank mit AdBlue
®
auf, um ein Eingreifen der Anlasssperre zu
vermeiden, oder führen Sie (3) aus.
Blinkt in Verbindung mit einem akustischen
Signal und einer Meldung, dass das Starten
untersagt ist.
Der AdBlue
®-Tank ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das
erneute Starten des Motors.
Füllen Sie AdBlue
® rasch wieder auf, um den Motor
wieder zu starten, oder führen Sie (2) aus.
Es ist unbedingt erforderlich, eine AdBlue
®-
Mindestmenge von 5 Litern in den Tank
einzufüllen.
SCR-Abgasreinigungssystem (BlueHDi)Ununterbrochen bei eingeschalteter
Zündung, in Verbindung mit einem
akustischen Signal.
Es wurde eine Funktionsstörung hinsichtlich des
Abgasreinigungssystems SCR erkannt.
Die Warnung verschwindet, sobald die
Emissionswerte wieder im Toleranzbereich liegen.
Die AdBlue®-Kontrollleuchte blinkt
ab Einschalten der Zündung
zusammen mit der Motorselbstdiagnose-
Kontrollleuchte, die ununterbrochen leuchtet, in
Verbindung mit einem akustischen Signal und
einer Meldung mit Angabe der Reichweite.
Je nach angezeigter Meldung können Sie bis zu
1.100

km weiterfahren, bevor die Anlasssperre
ausgelöst wird.
Führen Sie (3) unverzüglich durch, um ein
Eingreifen der Anlasssperre zu vermeiden.
Die AdBlue®-Kontrollleuchte blinkt
ab Einschalten der Zündung
zusammen mit der Motorselbstdiagnose-
Kontrollleuchte, die ununterbrochen leuchten, in
Verbindung mit einem akustischen Signal und
einer Meldung über die Anlasssperre.
Die Anlasssperre verhindert das erneute Starten
des Motors (wenn nach Bestätigung einer
Funktionsstörung im Abgasreinigungssystem mehr
als zulässig gefahren worden ist).
Zum Starten, (2) ausführen.
NebelschlussleuchteUnunterbrochen
Die Leuchte ist eingeschaltet.
Fuß auf der Kupplung (Benzin oder Diesel)Ununterbrochen.
Stop & Start: der Übergang in den START-
Modus wird abgelehnt, da das Kupplungspedal
nicht vollständig durchgetreten ist.
Treten Sie das Kupplungspedal ganz durch.
Fuß auf dem BremspedalUnunterbrochen
Bremspedal nicht getreten oder
unzureichender Druck
Beim Automatikgetriebe oder dem
Gangwahlschalter kann es erforderlich sein, das
Bremspedal zu betätigen, um das Getriebe zu
entriegeln und den Modus N zu verlassen.

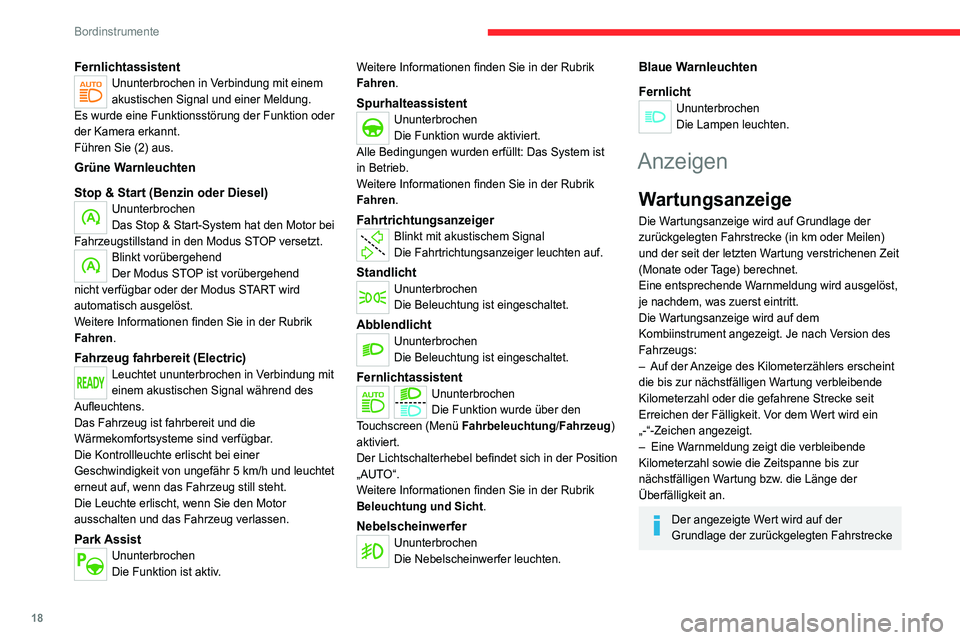

18
Bordinstrumente
FernlichtassistentUnunterbrochen in Verbindung mit einem
akustischen Signal und einer Meldung.
Es wurde eine Funktionsstörung der Funktion oder
der Kamera erkannt.
Führen Sie (2) aus.
Grüne Warnleuchten
Stop & Start (Benzin oder Diesel)
Ununterbrochen
Das Stop & Start-System hat den Motor bei
Fahrzeugstillstand in den Modus STOP versetzt.
Blinkt vorübergehend
Der Modus STOP ist vorübergehend
nicht verfügbar oder der Modus START wird
automatisch ausgelöst.
Weitere Informationen finden Sie in der Rubrik
Fahren.
Fahrzeug fahrbereit (Electric)Leuchtet ununterbrochen in Verbindung mit
einem akustischen Signal während des
Aufleuchtens.
Das Fahrzeug ist fahrbereit und die
Wärmekomfortsysteme sind verfügbar.
Die Kontrollleuchte erlischt bei einer
Geschwindigkeit von ungefähr 5
km/h und leuchtet
erneut auf, wenn das Fahrzeug still steht.
Die Leuchte erlischt, wenn Sie den Motor
ausschalten und das Fahrzeug verlassen.
Park AssistUnunterbrochen
Die Funktion ist aktiv. Weitere Informationen finden Sie in der Rubrik
Fahren.
SpurhalteassistentUnunterbrochen
Die Funktion wurde aktiviert.
Alle Bedingungen wurden erfüllt: Das System ist
in Betrieb.
Weitere Informationen finden Sie in der Rubrik
Fahren.
FahrtrichtungsanzeigerBlinkt mit akustischem Signal
Die Fahrtrichtungsanzeiger leuchten auf.
StandlichtUnunterbrochen
Die Beleuchtung ist eingeschaltet.
AbblendlichtUnunterbrochen
Die Beleuchtung ist eingeschaltet.
FernlichtassistentUnunterbrochen
Die Funktion wurde über den
Touchscreen (Menü Fahrbeleuchtung/Fahrzeug)
aktiviert.
Der Lichtschalterhebel befindet sich in der Position
„AUTO“.
Weitere Informationen finden Sie in der Rubrik
Beleuchtung und Sicht.
NebelscheinwerferUnunterbrochen
Die Nebelscheinwerfer leuchten.
Blaue Warnleuchten
Fernlicht
Ununterbrochen
Die Lampen leuchten.
Anzeigen
Wartungsanzeige
Die Wartungsanzeige wird auf Grundlage der
zurückgelegten Fahrstrecke (in km oder Meilen)
und der seit der letzten Wartung verstrichenen Zeit
(Monate oder Tage) berechnet.
Eine entsprechende Warnmeldung wird ausgelöst,
je nachdem, was zuerst eintritt.
Die Wartungsanzeige wird auf dem
Kombiinstrument angezeigt. Je nach Version des
Fahrzeugs:
–

Auf der
Anzeige des Kilometerzählers erscheint
die bis zur nächstfälligen Wartung verbleibende
Kilometerzahl oder die gefahrene Strecke seit
Erreichen der Fälligkeit. Vor dem Wert wird ein
„-“-Zeichen angezeigt.
–

Eine W
arnmeldung zeigt die verbleibende
Kilometerzahl sowie die Zeitspanne bis zur
nächstfälligen Wartung bzw. die Länge der
Überfälligkeit an.
Der angezeigte Wert wird auf der
Grundlage der zurückgelegten Fahrstrecke

19
Bordinstrumente

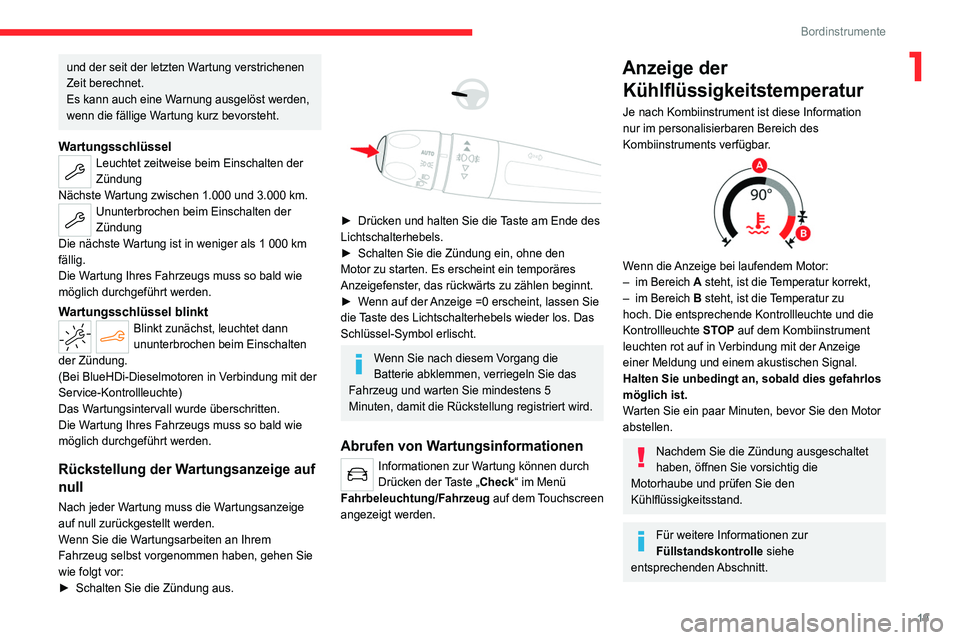

1und der seit der letzten Wartung verstrichenen
Zeit berechnet.
Es kann auch eine Warnung ausgelöst werden,
wenn die fällige Wartung kurz bevorsteht.
WartungsschlüsselLeuchtet zeitweise beim Einschalten der
Zündung
Nächste Wartung zwischen 1.000 und 3.000 km.
Ununterbrochen beim Einschalten der
Zündung
Die nächste Wartung ist in weniger als 1
000 km
fällig.
Die Wartung Ihres Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Wartungsschlüssel blinktBlinkt zunächst, leuchtet dann
ununterbrochen beim Einschalten
der Zündung.
(Bei BlueHDi-Dieselmotoren in Verbindung mit der
Service-Kontrollleuchte)
Das Wartungsintervall wurde überschritten.
Die Wartung Ihres Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Rückstellung der Wartungsanzeige auf
null
Nach jeder Wartung muss die Wartungsanzeige
auf null zurückgestellt werden.
Wenn Sie die Wartungsarbeiten an Ihrem
Fahrzeug selbst vorgenommen haben, gehen Sie
wie folgt vor:
►

Schalten Sie die Zündung aus.




► Drücken und halten Sie die Taste am Ende des
Lichtschalterhebels.
►

Schalten Sie die Zündung ein, ohne den
Motor zu starten. Es erscheint ein temporäres
Anzeigefenster

, das rückwärts zu zählen beginnt.
►

W
enn auf der Anzeige =0 erscheint, lassen Sie
die Taste des Lichtschalterhebels wieder los. Das
Schlüssel-Symbol erlischt.
Wenn Sie nach diesem Vorgang die
Batterie abklemmen, verriegeln Sie das
Fahrzeug und warten Sie mindestens 5
Minuten, damit die Rückstellung registriert wird.
Abrufen von Wartungsinformationen
Informationen zur Wartung können durch
Drücken der Taste „Check“ im Menü
Fahrbeleuchtung/Fahrzeug auf dem Touchscreen
angezeigt werden.
Anzeige der Kühlflüssigkeitstemperatur
Je nach Kombiinstrument ist diese Information
nur im personalisierbaren Bereich des
Kombiinstruments verfügbar.


Wenn die Anzeige bei laufendem Motor:
–
im Bereich A steht, ist die Temperatur korrekt,
–

im Bereich
B steht, ist die Temperatur zu
hoch. Die entsprechende Kontrollleuchte und die
Kontrollleuchte STOP auf dem Kombiinstrument
leuchten rot auf in Verbindung mit der Anzeige
einer Meldung und einem akustischen Signal.
Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist.
Warten Sie ein paar Minuten, bevor Sie den Motor
abstellen.
Nachdem Sie die Zündung ausgeschaltet
haben, öffnen Sie vorsichtig die
Motorhaube und prüfen Sie den
Kühlflüssigkeitsstand.
Für weitere Informationen zur
Füllstandskontrolle siehe
entsprechenden Abschnitt.

20
Bordinstrumente
Funktionsstörung des
Abgasreinigungssystems SCR
Erkennen einer Funktionsstörung


Wenn eine Funktionsstörung
erkannt wird, leuchten diese
Kontrollleuchten in Verbindung
mit einem akustischen Signal
und der Anzeige der Meldung
„Fehler Abgasreinigung“ auf.
Der Alarm wird während der Fahrt ausgelöst,
sobald die Störung erstmalig erkannt wird, und
anschließend bei jedem Einschalten der Zündung
aktiviert, sofern die Störung weiterhin besteht.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm bei der nächsten
Fahrt nach der Selbstdiagnose des SCR-
Abgasreinigungssystems ausgeblendet.
Funktionsstörung während der zulässigen
Fahrstrecke bestätigt (zwischen 1.100 km
und 0 km)
Wird die Fehleranzeige jedoch nach 50 gefahrenen
Kilometern permanent angezeigt, so wird die
Funktionsstörung SCR-System bestätigt.
Die Kontrollleuchte AdBlue blinkt und es wird eine
Meldung angezeigt („Fehler Abgasreinigung:
Anlasssperre bei X km (Meilen)“), die die
verbleibende Reichweite in Kilometer oder Meilen
angibt.

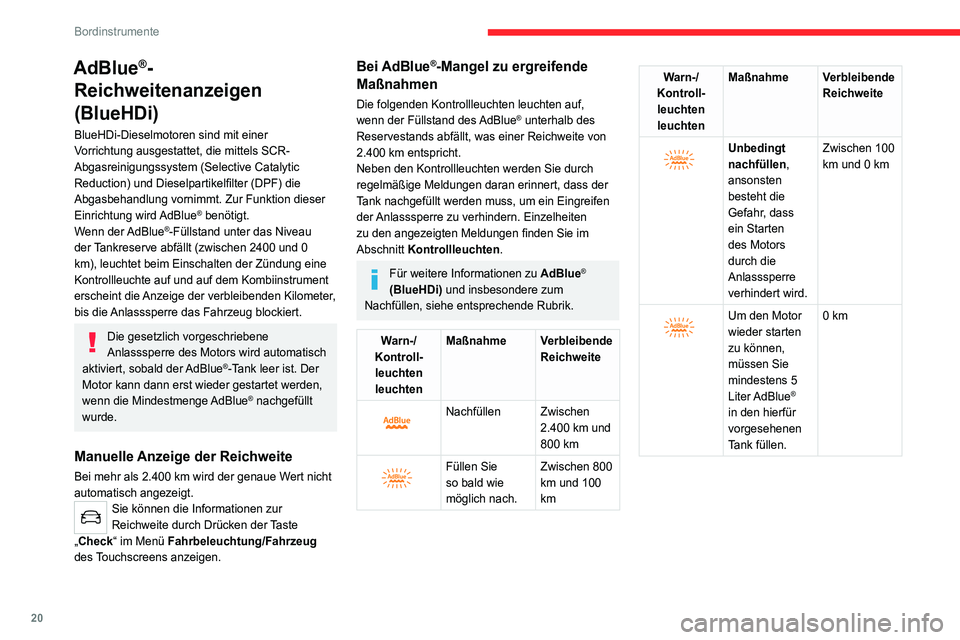

AdBlue®-
Reichweitenanzeigen
(BlueHDi)
BlueHDi-Dieselmotoren sind mit einer
Vorrichtung ausgestattet, die mittels SCR-
Abgasreinigungssystem (Selective Catalytic
Reduction) und Dieselpartikelfilter (DPF) die
Abgasbehandlung vornimmt. Zur Funktion dieser
Einrichtung wird AdBlue
® benötigt.
Wenn der AdBlue®-Füllstand unter das Niveau
der Tankreserve abfällt (zwischen 2400 und 0
km), leuchtet beim Einschalten der Zündung eine
Kontrollleuchte auf und auf dem Kombiinstrument
erscheint die Anzeige der verbleibenden Kilometer,
bis die Anlasssperre das Fahrzeug blockiert.
Die gesetzlich vorgeschriebene
Anlasssperre des Motors wird automatisch
aktiviert, sobald der AdBlue
®-Tank leer ist. Der
Motor kann dann erst wieder gestartet werden,
wenn die Mindestmenge AdBlue
® nachgefüllt
wurde.
Manuelle Anzeige der Reichweite
Bei mehr als 2.400 km wird der genaue Wert nicht
automatisch angezeigt.
Sie können die Informationen zur
Reichweite durch Drücken der Taste
„Check“ im Menü Fahrbeleuchtung/Fahrzeug
des Touchscreens anzeigen.
Bei AdBlue®-Mangel zu ergreifende
Maßnahmen
Die folgenden Kontrollleuchten leuchten auf,
wenn der Füllstand des AdBlue® unterhalb des
Reservestands abfällt, was einer Reichweite von
2.400 km entspricht.
Neben den Kontrollleuchten werden Sie durch
regelmäßige Meldungen daran erinnert, dass der
Tank nachgefüllt werden muss, um ein Eingreifen
der Anlasssperre zu verhindern. Einzelheiten
zu den angezeigten Meldungen finden Sie im
Abschnitt Kontrollleuchten.
Für weitere Informationen zu AdBlue®
(BlueHDi) und insbesondere zum
Nachfüllen, siehe entsprechende Rubrik.
Warn-/
Kontroll- leuchten
leuchten Maßnahme Verbleibende
Reichweite


Nachfüllen Zwischen 2.400 km und
800 km


Füllen Sie
so bald wie
möglich nach.Zwischen 800
km und 100
km
Warn-/
Kontroll- leuchten
leuchten Maßnahme Verbleibende
Reichweite


Unbedingt
nachfüllen,
ansonsten
besteht die
Gefahr, dass
ein Starten
des Motors
durch die
Anlasssperre
verhindert wird.Zwischen 100
km und 0 km


Um den Motor
wieder starten
zu können,
müssen Sie
mindestens 5
Liter AdBlue
®
in den hierfür
vorgesehenen
Tank füllen. 0 km

21
Bordinstrumente

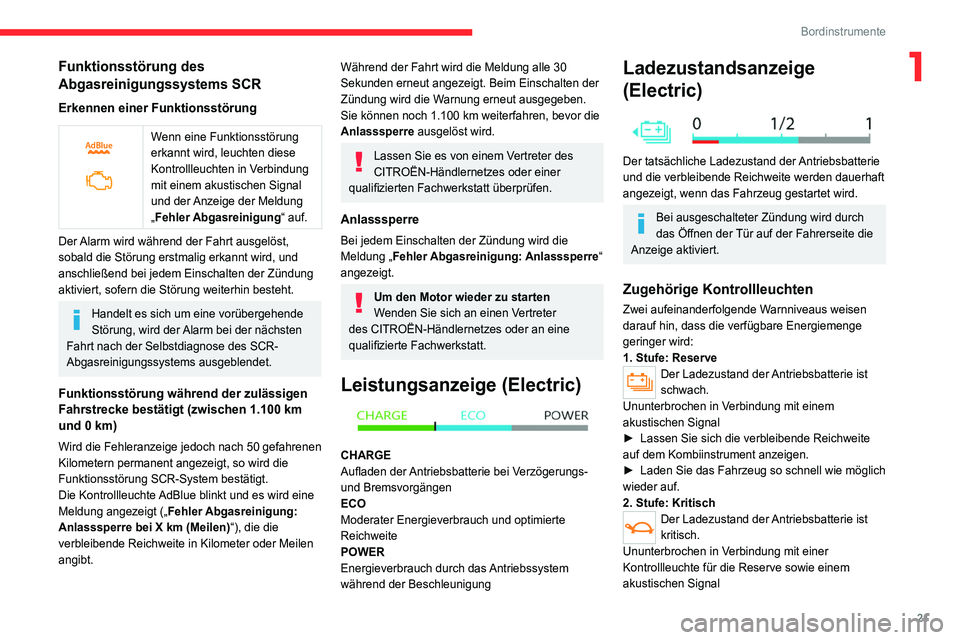

1Funktionsstörung des
Abgasreinigungssystems SCR
Erkennen einer Funktionsstörung


Wenn eine Funktionsstörung
erkannt wird, leuchten diese
Kontrollleuchten in Verbindung
mit einem akustischen Signal
und der Anzeige der Meldung
„Fehler Abgasreinigung“ auf.
Der Alarm wird während der Fahrt ausgelöst,
sobald die Störung erstmalig erkannt wird, und
anschließend bei jedem Einschalten der Zündung
aktiviert, sofern die Störung weiterhin besteht.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm bei der nächsten
Fahrt nach der Selbstdiagnose des SCR-
Abgasreinigungssystems ausgeblendet.
Funktionsstörung während der zulässigen
Fahrstrecke bestätigt (zwischen 1.100 km
und 0
km)
Wird die Fehleranzeige jedoch nach 50 gefahrenen
Kilometern permanent angezeigt, so wird die
Funktionsstörung SCR-System bestätigt.
Die Kontrollleuchte AdBlue blinkt und es wird eine
Meldung angezeigt („Fehler Abgasreinigung:
Anlasssperre
bei X km (Meilen)“), die die
verbleibende Reichweite in Kilometer oder Meilen
angibt.
Während der Fahrt wird die Meldung alle 30
Sekunden erneut angezeigt. Beim Einschalten der
Zündung wird die Warnung erneut ausgegeben.
Sie können noch 1.100
km weiterfahren, bevor die
Anlasssperre ausgelöst wird.
Lassen Sie es von einem Vertreter des
CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Anlasssperre
Bei jedem Einschalten der Zündung wird die
Meldung „Fehler Abgasreinigung: Anlasssperre“
angezeigt.
Um den Motor wieder zu starten
Wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Leistungsanzeige (Electric)

CHARGE
Aufladen der Antriebsbatterie bei Verzögerungs-
und Bremsvorgängen
ECO
Moderater Energieverbrauch und optimierte
Reichweite
POWER
Energieverbrauch durch das Antriebssystem
während der Beschleunigung
Ladezustandsanzeige
(Electric)


Der tatsächliche Ladezustand der Antriebsbatterie
und die verbleibende Reichweite werden dauerhaft
angezeigt, wenn das Fahrzeug gestartet wird.
Bei ausgeschalteter Zündung wird durch
das Öffnen der Tür auf der Fahrerseite die
Anzeige aktiviert.
Zugehörige Kontrollleuchten
Zwei aufeinanderfolgende Warnniveaus weisen
darauf hin, dass die verfügbare Energiemenge
geringer wird:
1. Stufe: Reserve
Der Ladezustand der Antriebsbatterie ist
schwach.
Ununterbrochen in Verbindung mit einem
akustischen Signal
►

Lassen Sie sich die verbleibende Reichweite
auf dem Kombiinstrument anzeigen.
►


Laden Sie das Fahrzeug so schnell wie möglich
wieder auf.
2. Stufe: Kritisch
Der Ladezustand der Antriebsbatterie ist
kritisch.
Ununterbrochen in Verbindung mit einer
Kontrollleuchte für die Reserve sowie einem
akustischen Signal

22
Bordinstrumente
– Reichweite in Verbindung mit AdBlue® und SCR-
System (BlueHDi Diesel)
– Aktuelle Warnmeldungen
Diese Informationen werden außerdem bei
jedem Einschalten der Zündung
automatisch angezeigt.
Gesamtkilometerzähler
Der Gesamtkilometerzähler misst die vom
Fahrzeug seit seiner ersten Inbetriebnahme
insgesamt zurückgelegte Kilometerzahl.
Bei Einschalten der Zündung wird der
Gesamtkilometerstand permanent angezeigt. Er
wird noch 30 Sekunden nach Ausschalten der
Zündung angezeigt. Er wird nach Öffnen der
Fahrertür sowie beim Ver- bzw. Entriegeln des
Fahrzeugs angezeigt.
Bei Reisen ins Ausland kann es sein, dass
Sie die Entfernungseinheit ändern müssen
(km oder Meilen): Die Anzeige der
Geschwindigkeit muss in der offiziellen Einheit
des Landes ausgedrückt werden (km/h oder
mph).
Die Änderung der Einheit erfolgt über das
Konfigurationsmenü des Bildschirms, bei
stehendem Fahrzeug.

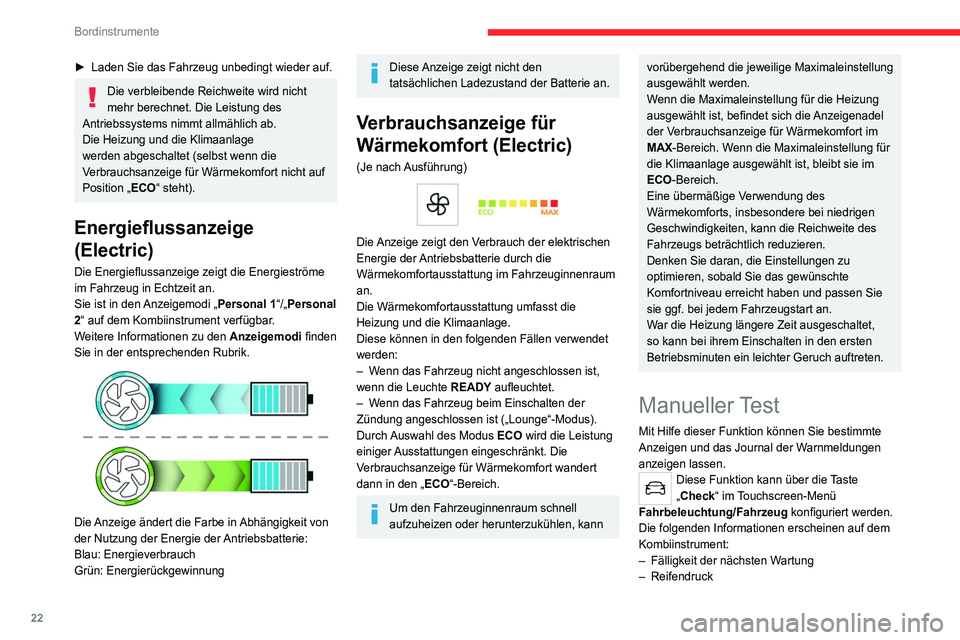

► Laden Sie das Fahrzeug unbedingt wieder auf.
Die verbleibende Reichweite wird nicht
mehr berechnet. Die Leistung des
Antriebssystems nimmt allmählich ab.
Die Heizung und die Klimaanlage
werden abgeschaltet (selbst wenn die
Verbrauchsanzeige für Wärmekomfort nicht auf
Position „ECO“ steht).
Energieflussanzeige
(Electric)
Die Energieflussanzeige zeigt die Energieströme
im Fahrzeug in Echtzeit an.
Sie ist in den Anzeigemodi „Personal 1“/„Personal
2“ auf dem Kombiinstrument verfügbar.
Weitere Informationen zu den Anzeigemodi finden
Sie in der entsprechenden Rubrik.


Die Anzeige ändert die Farbe in Abhängigkeit von
der Nutzung der Energie der Antriebsbatterie:
Blau: Energieverbrauch
Grün: Energierückgewinnung
Diese Anzeige zeigt nicht den
tatsächlichen Ladezustand der Batterie an.
Verbrauchsanzeige für
Wärmekomfort (Electric)
(Je nach Ausführung)

Die Anzeige zeigt den Verbrauch der elektrischen
Energie der Antriebsbatterie durch die
Wärmekomfortausstattung im Fahrzeuginnenraum
an.
Die Wärmekomfortausstattung umfasst die
Heizung und die Klimaanlage.
Diese können in den folgenden Fällen verwendet
werden:
–

W
enn das Fahrzeug nicht angeschlossen ist,
wenn die Leuchte READY aufleuchtet.
–

W
enn das Fahrzeug beim Einschalten der
Zündung angeschlossen ist („Lounge“-Modus).
Durch Auswahl des Modus ECO wird die Leistung
einiger Ausstattungen eingeschränkt. Die
Verbrauchsanzeige für Wärmekomfort wandert
dann in den „ECO“-Bereich.
Um den Fahrzeuginnenraum schnell
aufzuheizen oder herunterzukühlen, kann
vorübergehend die jeweilige Maximaleinstellung
ausgewählt werden.
Wenn die Maximaleinstellung für die Heizung
ausgewählt ist, befindet sich die Anzeigenadel
der Verbrauchsanzeige für Wärmekomfort im
MAX-Bereich. Wenn die Maximaleinstellung für
die Klimaanlage ausgewählt ist, bleibt sie im
ECO-Bereich.
Eine übermäßige Verwendung des
Wärmekomforts, insbesondere bei niedrigen
Geschwindigkeiten, kann die Reichweite des
Fahrzeugs beträchtlich reduzieren.
Denken Sie daran, die Einstellungen zu
optimieren, sobald Sie das gewünschte
Komfortniveau erreicht haben und passen Sie
sie ggf. bei jedem Fahrzeugstart an.
War die Heizung längere Zeit ausgeschaltet,
so kann bei ihrem Einschalten in den ersten
Betriebsminuten ein leichter Geruch auftreten.
Manueller Test
Mit Hilfe dieser Funktion können Sie bestimmte
Anzeigen und das Journal der Warnmeldungen
anzeigen lassen.
Diese Funktion kann über die Taste
„Check“ im Touchscreen-Menü
Fahrbeleuchtung/Fahrzeug konfiguriert werden.
Die folgenden Informationen erscheinen auf dem
Kombiinstrument:
–

Fälligkeit der nächsten W
artung
–

Reifendruck
