2021 CITROEN C4 Betriebsanleitungen (in German)

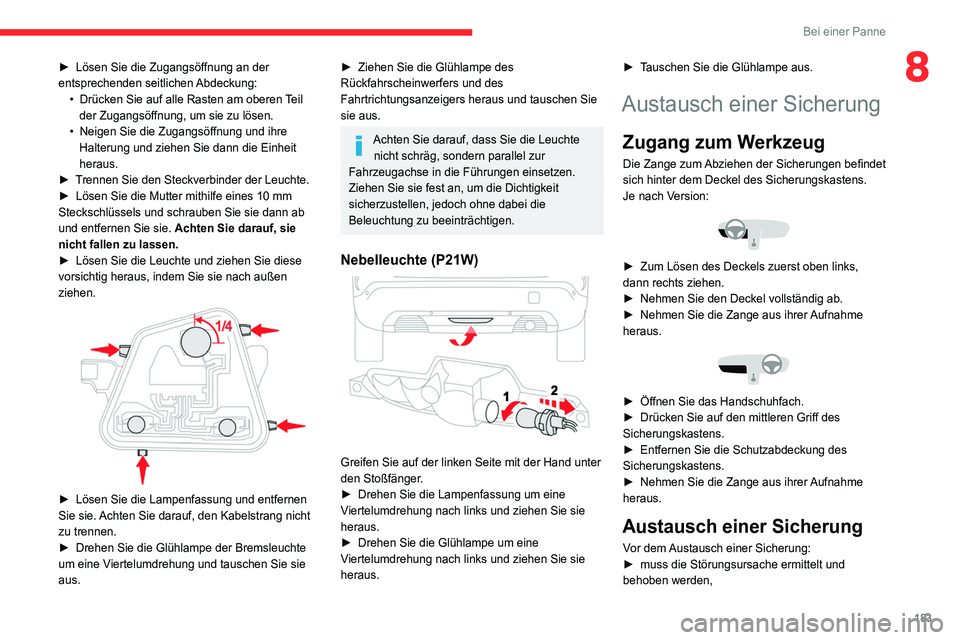

183
Bei einer Panne
8► Lösen Sie die Zugangsöffnung an der
entsprechenden seitlichen Abdeckung:
•

Drücken Sie auf alle Rasten am oberen
Teil
der Zugangsöffnung, um sie zu lösen.
•

Neigen Sie die Zugangsöffnung und ihre
Halterung und ziehen Sie dann die Einheit
heraus.
►


T
rennen Sie den Steckverbinder der Leuchte.
►

Lösen Sie die Mutter mithilfe eines 10
mm
Steckschlüssels und schrauben Sie sie dann ab
und entfernen Sie sie. Achten Sie darauf, sie
nicht fallen zu lassen.
►

Lösen Sie die Leuchte und ziehen Sie diese
vorsichtig heraus, indem Sie sie nach außen
ziehen.


► Lösen Sie die Lampenfassung und entfernen
Sie sie. Achten Sie darauf, den Kabelstrang nicht
zu trennen.
►

Drehen Sie die Glühlampe der Bremsleuchte
um eine V

iertelumdrehung und tauschen Sie sie
aus.
► Ziehen Sie die Glühlampe des
Rückfahrscheinwerfers und des
Fahrtrichtungsanzeigers heraus und tauschen Sie
sie aus.
Achten Sie darauf, dass Sie die Leuchte nicht schräg, sondern parallel zur
Fahrzeugachse in die Führungen einsetzen.
Ziehen Sie sie fest an, um die Dichtigkeit
sicherzustellen, jedoch ohne dabei die
Beleuchtung zu beeinträchtigen.
Nebelleuchte (P21W)

Greifen Sie auf der linken Seite mit der Hand unter
den Stoßfänger.
►

Drehen Sie die Lampenfassung um eine
V

iertelumdrehung nach links und ziehen Sie sie
heraus.
►

Drehen Sie die Glühlampe um eine
V

iertelumdrehung nach links und ziehen Sie sie
heraus. ►

T
auschen Sie die Glühlampe aus.
Austausch einer Sicherung
Zugang zum Werkzeug
Die Zange zum Abziehen der Sicherungen befindet
sich hinter dem Deckel des Sicherungskastens.
Je nach Version:


► Zum Lösen des Deckels zuerst oben links,
dann rechts ziehen.
►

Nehmen Sie den Deckel vollständig ab.
►


Nehmen Sie die Zange aus ihrer
Aufnahme
heraus.


► Öffnen Sie das Handschuhfach.
► Drücken Sie auf den mittleren Griff des
Sicherungskastens.
►

Entfernen Sie die Schutzabdeckung des
Sicherungskastens.
►


Nehmen Sie die Zange aus ihrer
Aufnahme
heraus.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung:
► muss die Störungsursache ermittelt und
behoben werden,

184
Bei einer Panne
Sicherungstabellen
Sicherungskasten 1
SicherungN r. Ty p
Amperezahl
(A) Funktionen
F3 MINI 5Induktive Smartphone-Ladestation - Summer
Keyless-System
F4 MINI 15Hupe
F5 MINI 20Scheibenwaschanlagenpumpe
F6 MINI 20Scheibenwaschanlagenpumpe
F7 MINI 10USB-Anschlüsse hinten
F14 MINI 5Notruf und Pannenhilferuf - Alarmanlage
F18 MINI 5USB-Anschluss mit Datenaustausch
F29 MINI 20Radio
F31 MINI 15Nachrüstung
F32 MINI 1512V-Anschluss
F36 MINI 5Beleuchtung Handschuhfach - Deckenleuchten
- Kartenleseleuchten
Sicherungskasten 2
Sicherung
N r. Ty p
Amperezahl
(A) Funktionen
F1 JCASE 40Beheizbare Heckscheibe
F2 MINI 10Beheizbare Außenspiegel
F3 AT O 40Elektrische Fensterheber vorne
F5 AT O 40Elektrische Fensterheber hinten

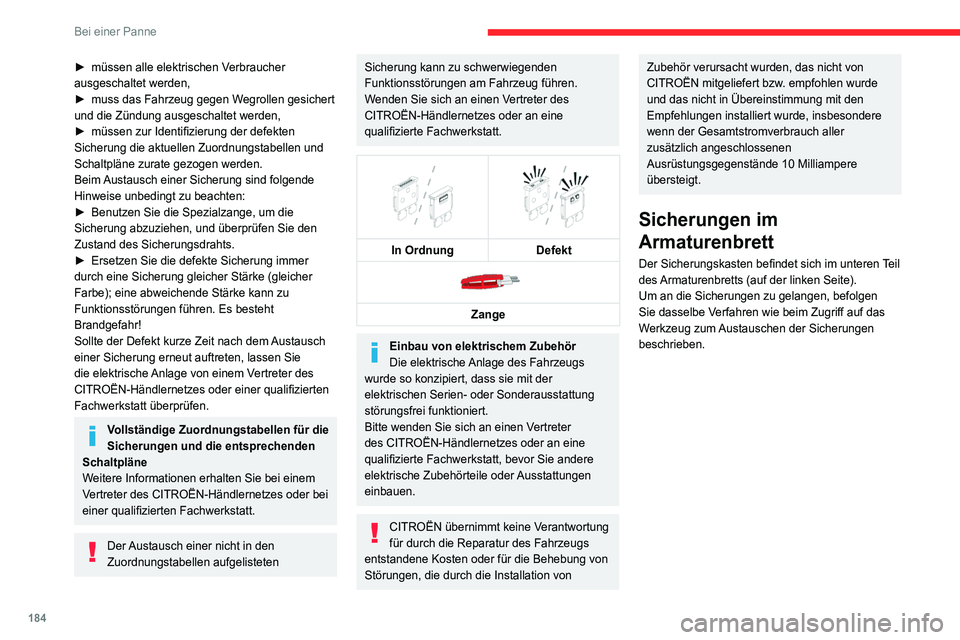

► müssen alle elektrischen V erbraucher
ausgeschaltet werden,
►

muss das Fahrzeug gegen W
egrollen gesichert
und die Zündung ausgeschaltet werden,
►

müssen zur Identifizierung der defekten
Sicherung die aktuellen Zuordnungstabellen und
Schaltpläne zurate gezogen werden.
Beim

Austausch einer Sicherung sind folgende
Hinweise unbedingt zu beachten:
►

Benutzen Sie die Spezialzange, um die
Sicherung abzuziehen, und überprüfen Sie den
Zustand des Sicherungsdrahts.
►


Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu
Funktionsstörungen führen. Es besteht
Brandgefahr!
Sollte der Defekt kurze Zeit nach dem

Austausch
einer Sicherung erneut auftreten, lassen Sie
die elektrische Anlage von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Vollständige Zuordnungstabellen für die
Sicherungen und die entsprechenden
Schaltpläne
Weitere Informationen erhalten Sie bei einem
Vertreter des CITROËN-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt.
Der Austausch einer nicht in den
Zuordnungstabellen aufgelisteten
Sicherung kann zu schwerwiegenden
Funktionsstörungen am Fahrzeug führen.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.


In Ordnung
Defekt

Zange
Einbau von elektrischem Zubehör
Die elektrische Anlage des Fahrzeugs
wurde so konzipiert, dass sie mit der
elektrischen Serien- oder Sonderausstattung
störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, bevor Sie andere
elektrische Zubehörteile oder Ausstattungen
einbauen.
CITROËN übernimmt keine Verantwortung
für durch die Reparatur des Fahrzeugs
entstandene Kosten oder für die Behebung von
Störungen, die durch die Installation von
Zubehör verursacht wurden, das nicht von
CITROËN mitgeliefert bzw. empfohlen wurde
und das nicht in Übereinstimmung mit den
Empfehlungen installiert wurde, insbesondere
wenn der Gesamtstromverbrauch aller
zusätzlich angeschlossenen
Ausrüstungsgegenstände 10 Milliampere
übersteigt.
Sicherungen im
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (auf der linken Seite).
Um an die Sicherungen zu gelangen, befolgen
Sie dasselbe Verfahren wie beim Zugriff auf das
Werkzeug zum Austauschen der Sicherungen
beschrieben.

185
Bei einer Panne

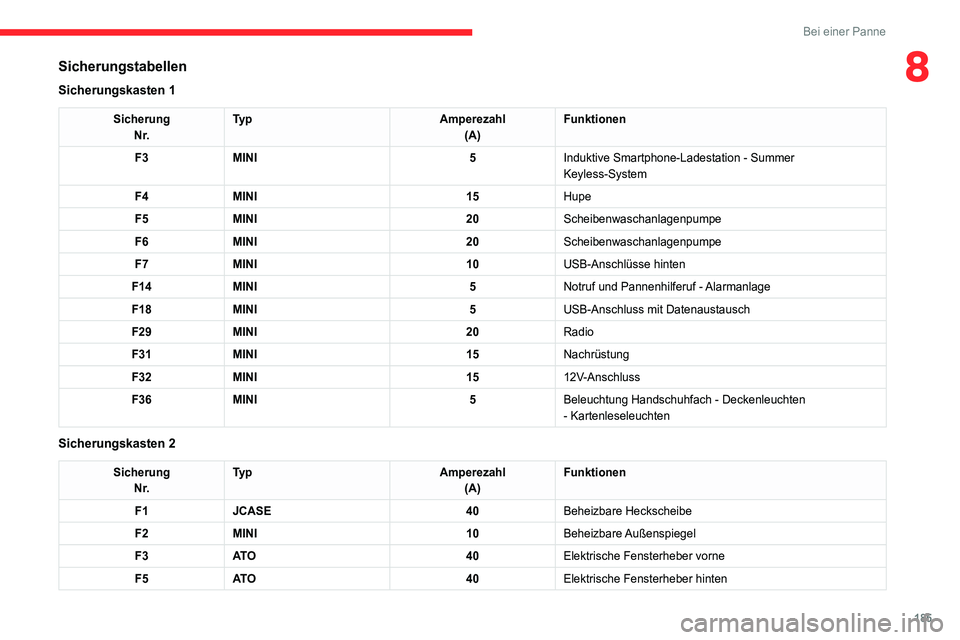

8Sicherungstabellen
Sicherungskasten 1
SicherungN r. Ty p
Amperezahl
(A) Funktionen
F3 MINI 5Induktive Smartphone-Ladestation - Summer
Keyless-System
F4 MINI 15Hupe
F5 MINI 20Scheibenwaschanlagenpumpe
F6 MINI 20Scheibenwaschanlagenpumpe
F7 MINI 10USB-Anschlüsse hinten
F14 MINI 5Notruf und Pannenhilferuf - Alarmanlage
F18 MINI 5USB-Anschluss mit Datenaustausch
F29 MINI 20Radio
F31 MINI 15Nachrüstung
F32 MINI 1512V-Anschluss
F36 MINI 5Beleuchtung Handschuhfach - Deckenleuchten
- Kartenleseleuchten
Sicherungskasten 2
Sicherung
N r. Ty p
Amperezahl
(A) Funktionen
F1 JCASE 40Beheizbare Heckscheibe
F2 MINI 10Beheizbare Außenspiegel
F3 AT O 40Elektrische Fensterheber vorne
F5 AT O 40Elektrische Fensterheber hinten

186
Bei einer Panne
12V-Batterie /
Zusatzbatterie
Anleitung zum Starten des Motors mit einer anderen Batterie oder zum Aufladen einer
entladenen Batterie.
Bleihaltige Starterbatterien
Diese Batterien enthalten schädliche
Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor
Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.

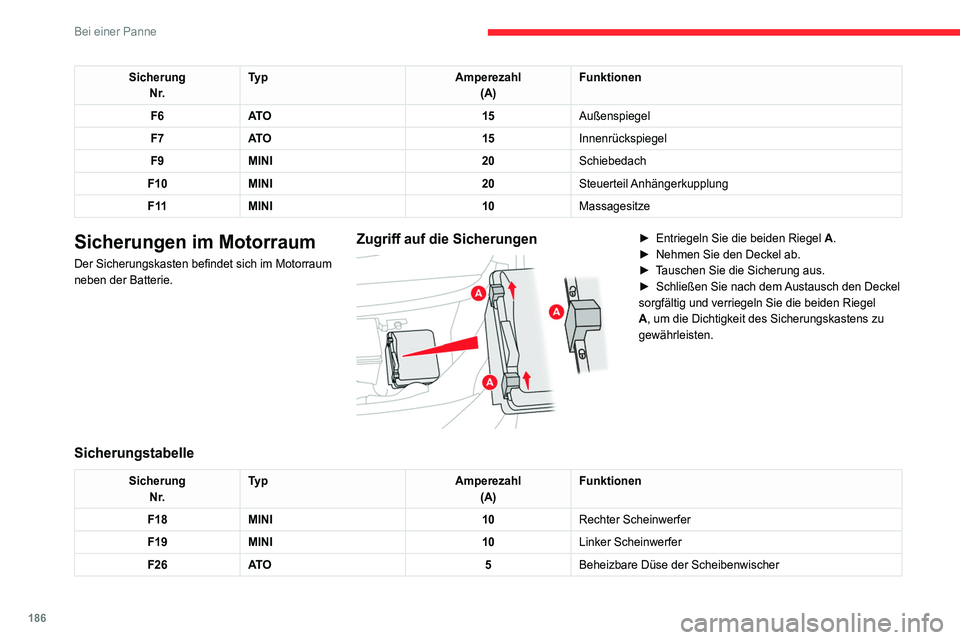

Sicherung N r. Ty p
Amperezahl
(A) Funktionen
F6 AT O 15Außenspiegel
F7 AT O 15Innenrückspiegel
F9 MINI 20Schiebedach
F10 MINI 20Steuerteil Anhängerkupplung
F 11 MINI 10Massagesitze
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Zugriff auf die Sicherungen

► Entriegeln Sie die beiden Riegel A.
► Nehmen Sie den Deckel ab.
►

T
auschen Sie die Sicherung aus.
►

Schließen Sie nach dem
Austausch den Deckel
sorgfältig und verriegeln Sie die beiden Riegel
A, um die Dichtigkeit des Sicherungskastens zu
gewährleisten.
Sicherungstabelle
Sicherung N r. Ty p
Amperezahl
(A) Funktionen
F18 MINI 10Rechter Scheinwerfer
F19 MINI 10Linker Scheinwerfer
F26 AT O 5Beheizbare Düse der Scheibenwischer

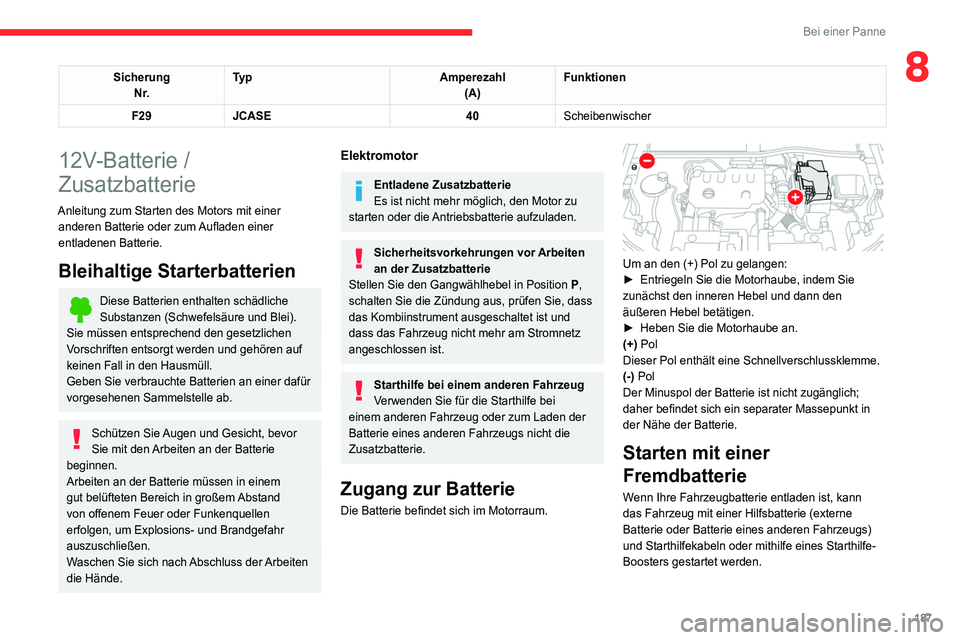

187
Bei einer Panne
8SicherungN r. Ty p
Amperezahl
(A) Funktionen
F29 JCASE 40Scheibenwischer
12V-Batterie /
Zusatzbatterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen einer
entladenen Batterie.
Bleihaltige Starterbatterien
Diese Batterien enthalten schädliche
Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor
Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Elektromotor
Entladene Zusatzbatterie
Es ist nicht mehr möglich, den Motor zu
starten oder die Antriebsbatterie aufzuladen.
Sicherheitsvorkehrungen vor Arbeiten
an der Zusatzbatterie
Stellen Sie den Gangwählhebel in Position
P,
schalten Sie die Zündung aus, prüfen Sie, dass
das Kombiinstrument ausgeschaltet ist und
dass das Fahrzeug nicht mehr am Stromnetz
angeschlossen ist.
Starthilfe bei einem anderen Fahrzeug
Verwenden Sie für die Starthilfe bei
einem anderen Fahrzeug oder zum Laden der
Batterie eines anderen Fahrzeugs nicht die
Zusatzbatterie.
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.

Um an den (+) Pol zu gelangen:
► Entriegeln Sie die Motorhaube, indem Sie
zunächst den inneren Hebel und dann den
äußeren Hebel betätigen.
►

Heben Sie die Motorhaube an.
(+)

Pol
Dieser Pol enthält eine Schnellverschlussklemme.
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich;
daher befindet sich ein separater Massepunkt in
der Nähe der Batterie.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (externe
Batterie oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln oder mithilfe eines Starthilfe-
Boosters gestartet werden.

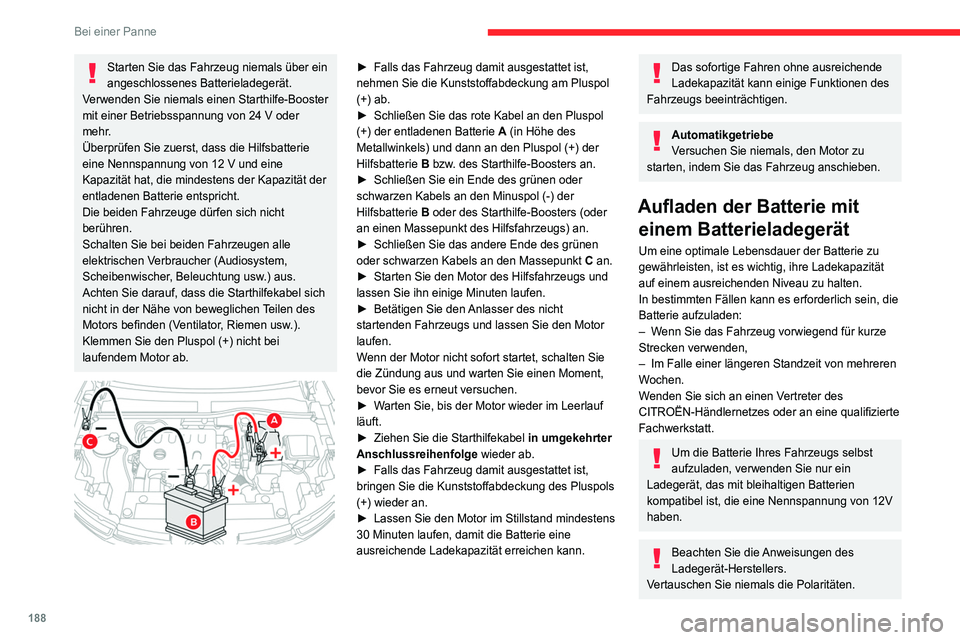

188
Bei einer Panne
Starten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-Booster
mit einer Betriebsspannung von 24
V oder
mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12
V und eine
Kapazität hat, die mindestens der Kapazität der
entladenen Batterie entspricht.
Die beiden Fahrzeuge dürfen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel sich
nicht in der Nähe von beweglichen Teilen des
Motors befinden (Ventilator, Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.


► Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►

Schließen Sie das rote Kabel an den Pluspol
(+) der entladenen Batterie

A (in Höhe des
Metallwinkels) und dann an den Pluspol (+) der
Hilfsbatterie B bzw. des Starthilfe-Boosters an.
►

Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den Minuspol (-) der
Hilfsbatterie

B oder des Starthilfe-Boosters (oder
an einen Massepunkt des Hilfsfahrzeugs) an.
►

Schließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt

C an.
►

Starten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
►


Betätigen Sie den
Anlasser des nicht
startenden Fahrzeugs und lassen Sie den Motor
laufen.
Wenn der Motor nicht sofort startet, schalten Sie
die Zündung aus und warten Sie einen Moment,
bevor Sie es erneut versuchen.
►

W
arten Sie, bis der Motor wieder im Leerlauf
läuft.
►

Ziehen Sie die Starthilfekabel
in umgekehrter
Anschlussreihenfolge wieder ab.
►

Falls das Fahrzeug damit ausgestattet ist,
bringen Sie die Kunststoffabdeckung des Pluspols
(+) wieder an.
►


Lassen Sie den Motor im Stillstand mindestens
30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen kann.
Das sofortige Fahren ohne ausreichende
Ladekapazität kann einige Funktionen des
Fahrzeugs beeinträchtigen.
Automatikgetriebe
Versuchen Sie niemals, den Motor zu
starten, indem Sie das Fahrzeug anschieben.
Aufladen der Batterie mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein, die
Batterie aufzuladen:
–

W
enn Sie das Fahrzeug vorwiegend für kurze
Strecken verwenden,
–

Im Falle einer längeren Standzeit von mehreren
W

ochen.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Um die Batterie Ihres Fahrzeugs selbst
aufzuladen, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von 12V
haben.
Beachten Sie die Anweisungen des
Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.

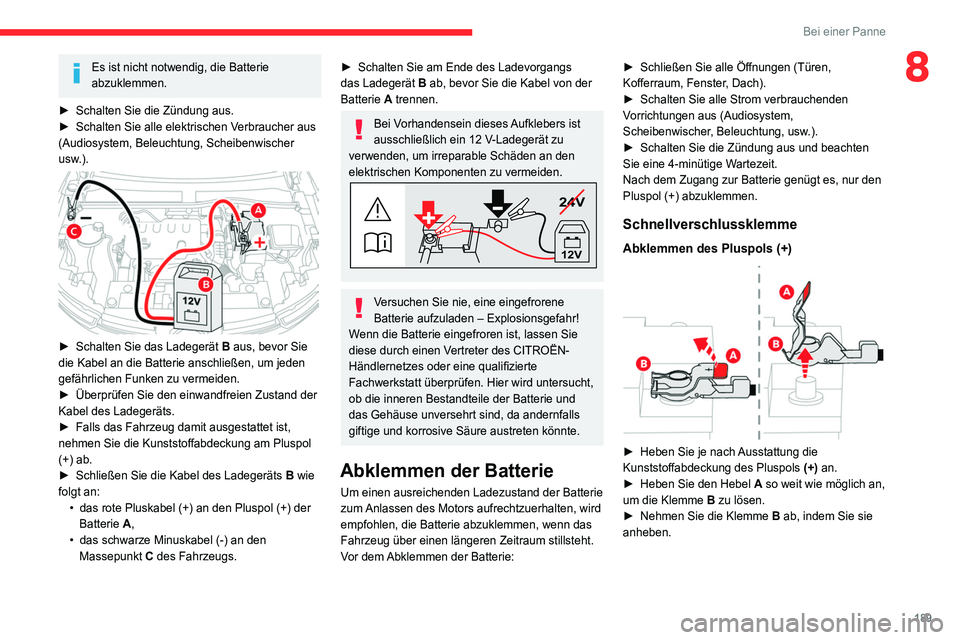

189
Bei einer Panne
8Es ist nicht notwendig, die Batterie
abzuklemmen.
►

Schalten Sie die Zündung aus.
►


Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Beleuchtung, Scheibenwischer
usw.).


► Schalten Sie das Ladegerät B aus, bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
►

Überprüfen Sie den einwandfreien Zustand der
Kabel des Ladegeräts.
►


Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►


Schließen Sie die Kabel des Ladegeräts
B wie
folgt an: •

das rote Pluskabel (+) an den Pluspol (+) der
Batterie

A,
•

das schwarze Minuskabel (-) an den
Massepunkt

C des Fahrzeugs.
► Schalten Sie am Ende des Ladevorgangs
das Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.
Bei Vorhandensein dieses Aufklebers ist
ausschließlich ein 12 V-Ladegerät zu
verwenden, um irreparable Schäden an den
elektrischen Komponenten zu vermeiden.
24V
12V
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird untersucht,
ob die inneren Bestandteile der Batterie und
das Gehäuse unversehrt sind, da andernfalls
giftige und korrosive Säure austreten könnte.
Abklemmen der Batterie
Um einen ausreichenden Ladezustand der Batterie
zum Anlassen des Motors aufrechtzuerhalten, wird
empfohlen, die Batterie abzuklemmen, wenn das
Fahrzeug über einen längeren Zeitraum stillsteht.
Vor dem Abklemmen der Batterie: ►

Schließen Sie alle Öffnungen (Türen,
Kofferraum, Fenster
, Dach).
►
Schalten Sie alle Strom verbrauchenden
V
orrichtungen aus (Audiosystem,
Scheibenwischer, Beleuchtung, usw.).
►
Schalten Sie die Zündung aus und beachten
Sie eine 4-minütige W
artezeit.
Nach dem Zugang zur Batterie genügt es, nur den
Pluspol (+) abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)

► Heben Sie je nach Ausstattung die
Kunststoffabdeckung des Pluspols (+) an.
►

Heben Sie den Hebel
A so weit wie möglich an,
um die Klemme B zu lösen.
►

Nehmen Sie die Klemme
B ab, indem Sie sie
anheben.

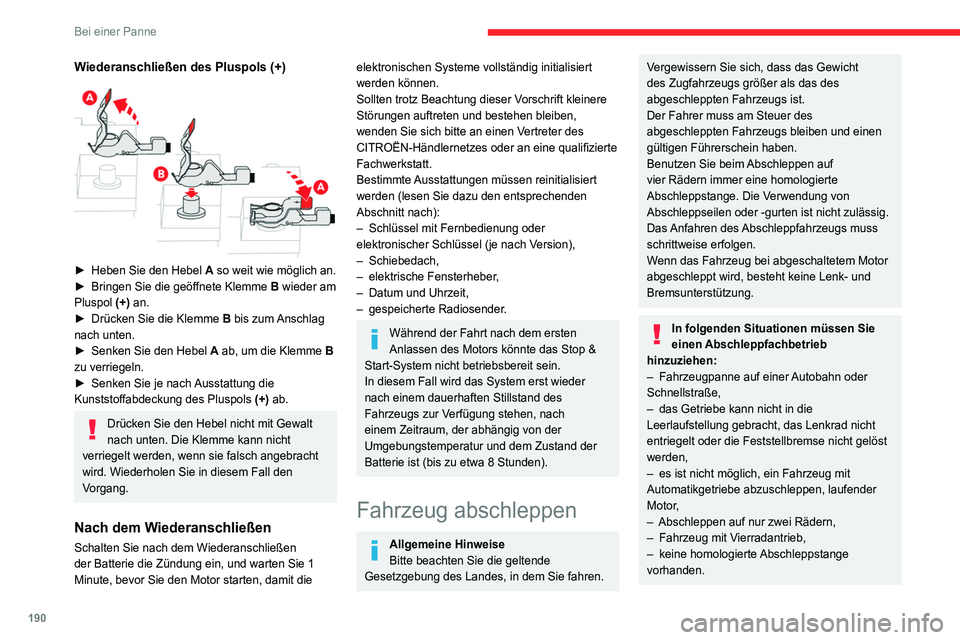

190
Bei einer Panne
Vor dem Abschleppen muss das Fahrzeug
unbedingt in den Freilaufmodus gebracht
werden.
Weitere Informationen zum Freilaufmodus
finden Sie im entsprechenden Abschnitt.
Zugang zum Werkzeug
Die Abschleppöse wird mit dem Bordwerkzeug im
Kofferraum aufbewahrt.
Weitere Informationen zum Zugriff auf das
Bordwerkzeug siehe entsprechende Rubrik.
Wiederanschließen des Pluspols (+)

► Heben Sie den Hebel A so weit wie möglich an.
► Bringen Sie die geöffnete Klemme B wieder am
Pluspol (+) an.
►

Drücken Sie die Klemme
B bis zum Anschlag
nach unten.
►

Senken Sie den Hebel
A ab, um die Klemme B
zu verriegeln.
►

Senken Sie je nach
Ausstattung die
Kunststoffabdeckung des Pluspols (+) ab.
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Klemme kann nicht
verriegelt werden, wenn sie falsch angebracht
wird. Wiederholen Sie in diesem Fall den
Vorgang.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein, und warten Sie 1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bestimmte Ausstattungen müssen reinitialisiert
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
–

Schlüssel mit Fernbedienung oder
elektronischer Schlüssel (je nach V

ersion),
–
Schiebedach,
–

elektrische Fensterheber
,
–

Datum und Uhrzeit,
–


gespeicherte Radiosender
.
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das Stop &
Start-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder
nach einem dauerhaften Stillstand des
Fahrzeugs zur Verfügung stehen, nach
einem Zeitraum, der abhängig von der
Umgebungstemperatur und dem Zustand der
Batterie ist (bis zu etwa 8 Stunden).
Fahrzeug abschleppen
Allgemeine Hinweise
Bitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und einen
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss
schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor
abgeschleppt wird, besteht keine Lenk- und
Bremsunterstützung.
In folgenden Situationen müssen Sie
einen Abschleppfachbetrieb
hinzuziehen:
–

Fahrzeugpanne auf einer
Autobahn oder
Schnellstraße,
–

das Getriebe kann nicht in die
Leerlaufstellung gebracht, das Lenkrad nicht
entriegelt oder die Feststellbremse nicht gelöst
werden,
–


es ist nicht möglich, ein Fahrzeug mit
Automatikgetriebe abzuschleppen, laufender
Motor

,
–

Abschleppen auf nur zwei Rädern,
–


Fahrzeug mit V
ierradantrieb,
–

keine
homologierte Abschleppstange
vorhanden.
