79
Sicherheit

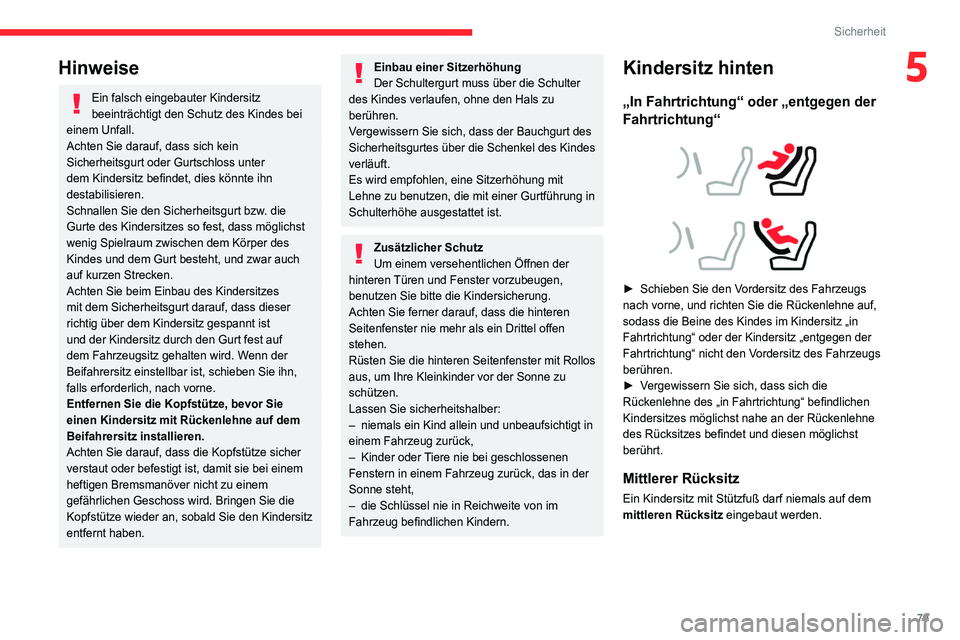

5Hinweise
Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes bei
einem Unfall.
Achten Sie darauf, dass sich kein
Sicherheitsgurt oder Gurtschloss unter
dem Kindersitz befindet, dies könnte ihn
destabilisieren.
Schnallen Sie den Sicherheitsgurt bzw. die
Gurte des Kindersitzes so fest, dass möglichst
wenig Spielraum zwischen dem Körper des
Kindes und dem Gurt besteht, und zwar auch
auf kurzen Strecken.
Achten Sie beim Einbau des Kindersitzes
mit dem Sicherheitsgurt darauf, dass dieser
richtig über dem Kindersitz gespannt ist
und der Kindersitz durch den Gurt fest auf
dem Fahrzeugsitz gehalten wird. Wenn der
Beifahrersitz einstellbar ist, schieben Sie ihn,
falls erforderlich, nach vorne.
Entfernen Sie die Kopfstütze, bevor Sie
einen Kindersitz mit Rückenlehne auf dem
Beifahrersitz installieren.
Achten Sie darauf, dass die Kopfstütze sicher
verstaut oder befestigt ist, damit sie bei einem
heftigen Bremsmanöver nicht zu einem
gefährlichen Geschoss wird. Bringen Sie die
Kopfstütze wieder an, sobald Sie den Kindersitz
entfernt haben.
Einbau einer Sitzerhöhung
Der Schultergurt muss über die Schulter
des Kindes verlaufen, ohne den Hals zu
berühren.
Vergewissern Sie sich, dass der Bauchgurt des
Sicherheitsgurtes über die Schenkel des Kindes
verläuft.
Es wird empfohlen, eine Sitzerhöhung mit
Lehne zu benutzen, die mit einer Gurtführung in
Schulterhöhe ausgestattet ist.
Zusätzlicher Schutz
Um einem versehentlichen Öffnen der
hinteren Türen und Fenster vorzubeugen,
benutzen Sie bitte die Kindersicherung.
Achten Sie ferner darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel offen
stehen.
Rüsten Sie die hinteren Seitenfenster mit Rollos
aus, um Ihre Kleinkinder vor der Sonne zu
schützen.
Lassen Sie sicherheitshalber:
–

niemals ein Kind allein und unbeaufsichtigt in
einem Fahrzeug zurück,
–


Kinder oder
Tiere nie bei geschlossenen
Fenstern in einem Fahrzeug zurück, das in der
Sonne steht,
–

die Schlüssel nie in Reichweite von im
Fahrzeug befindlichen Kindern.
Kindersitz hinten
„In Fahrtrichtung“ oder „entgegen der
Fahrtrichtung“




► Schieben Sie den V ordersitz des Fahrzeugs
nach vorne, und richten Sie die Rückenlehne auf,
sodass die Beine des Kindes im Kindersitz „in
Fahrtrichtung“ oder der Kindersitz „entgegen der
Fahrtrichtung“ nicht den Vordersitz des Fahrzeugs
berühren.
►

V
ergewissern Sie sich, dass sich die
Rückenlehne des „in Fahrtrichtung“ befindlichen
Kindersitzes möglichst nahe an der Rückenlehne
des Rücksitzes befindet und diesen möglichst
berührt.
Mittlerer Rücksitz
Ein Kindersitz mit Stützfuß darf niemals auf dem
mittleren Rücksitz eingebaut werden.

80
Sicherheit

Bei ausgeschalteter Zündung:
► Drehen Sie zum Deaktivieren des Airbags den
Schlüssel im Schalter in die Stellung „OFF“.
► Zum Reaktivieren drehen Sie den Schlüssel in
die Stellung „ON“.
Bei eingeschalteter Zündung:
Diese Kontrollleuchte leuchtet
ununterbrochen auf, um die Deaktivierung
anzuzeigen.
Oder
Diese Kontrollleuchte leuchtet etwa 1
Minute lang, um die Aktivierung zu
signalisieren.

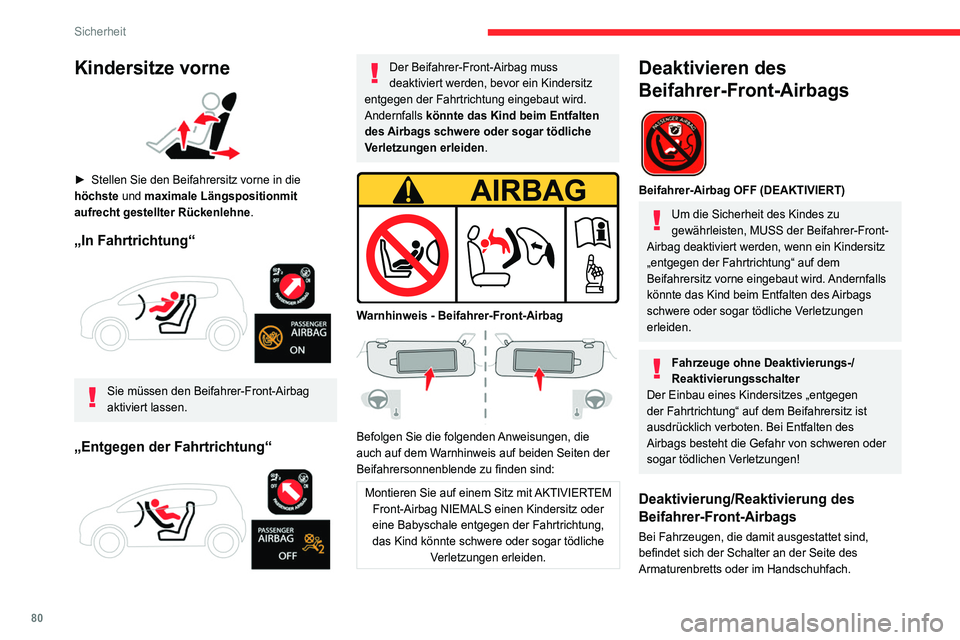

Empfohlene Kindersitze
Auswahl an Kindersitzen, die sich mit einem
Dreipunktgurt befestigen lassen.
Kindersitze vorne

► Stellen Sie den Beifahrersitz vorne in die
höchste und maximale Längspositionmit
aufrecht gestellter Rückenlehne.
„In Fahrtrichtung“

Sie müssen den Beifahrer-Front-Airbag
aktiviert lassen.
„Entgegen der Fahrtrichtung“

Der Beifahrer-Front-Airbag muss
deaktiviert werden, bevor ein Kindersitz
entgegen der Fahrtrichtung eingebaut wird.
Andernfalls könnte das Kind beim Entfalten
des Airbags schwere oder sogar tödliche
Verletzungen erleiden.


Warnhinweis - Beifahrer-Front-Airbag

Befolgen Sie die folgenden Anweisungen, die
auch auf dem Warnhinweis auf beiden Seiten der
Beifahrersonnenblende zu finden sind:
Montieren Sie auf einem Sitz mit AKTIVIERTEM Front-Airbag NIEMALS einen Kindersitz oder
eine Babyschale entgegen der Fahrtrichtung,
das Kind könnte schwere oder sogar tödliche Verletzungen erleiden.
Deaktivieren des
Beifahrer-Front-Airbags


Beifahrer-Airbag OFF (DEAKTIVIERT)
Um die Sicherheit des Kindes zu
gewährleisten, MUSS der Beifahrer-Front-
Airbag deaktiviert werden, wenn ein Kindersitz
„entgegen der Fahrtrichtung“ auf dem
Beifahrersitz vorne eingebaut wird. Andernfalls
könnte das Kind beim Entfalten des Airbags
schwere oder sogar tödliche Verletzungen
erleiden.
Fahrzeuge ohne Deaktivierungs-/
Reaktivierungsschalter
Der Einbau eines Kindersitzes „entgegen
der Fahrtrichtung“ auf dem Beifahrersitz ist
ausdrücklich verboten. Bei Entfalten des
Airbags
besteht die Gefahr von schweren oder
sogar tödlichen Verletzungen!
Deaktivierung/Reaktivierung des
Beifahrer-Front-Airbags
Bei Fahrzeugen, die damit ausgestattet sind,
befindet sich der Schalter an der Seite des
Armaturenbretts oder im Handschuhfach.

81
Sicherheit
5

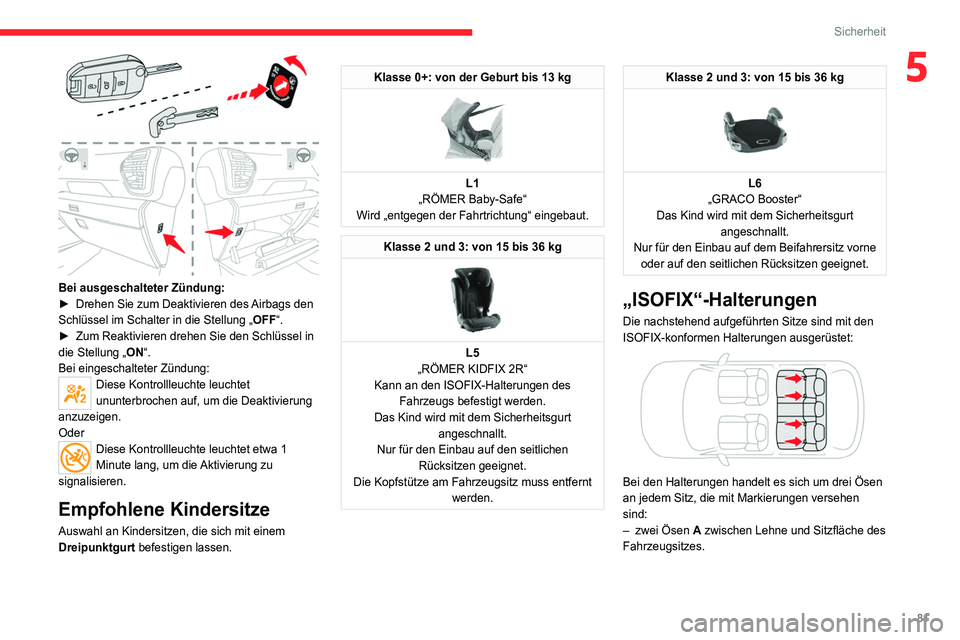

Bei ausgeschalteter Zündung:
► Drehen Sie zum Deaktivieren des Airbags den
Schlüssel im Schalter in die Stellung „OFF“.
►

Zum Reaktivieren drehen Sie den Schlüssel in
die Stellung „

ON“.
Bei eingeschalteter Zündung:
Diese Kontrollleuchte leuchtet
ununterbrochen auf, um die Deaktivierung
anzuzeigen.
Oder
Diese Kontrollleuchte leuchtet etwa 1
Minute lang, um die Aktivierung zu
signalisieren.
Empfohlene Kindersitze
Auswahl an Kindersitzen, die sich mit einem
Dreipunktgurt befestigen lassen.
Klasse 0+: von der Geburt bis 13 kg

L1
„RÖMER Baby-Safe“
Wird „entgegen der Fahrtrichtung“ eingebaut.
Klasse 2 und 3: von 15 bis 36 kg

L5
„RÖMER KIDFIX 2R“
Kann an den ISOFIX-Halterungen des Fahrzeugs befestigt werden.
Das Kind wird mit dem Sicherheitsgurt angeschnallt.
Nur für den Einbau auf den seitlichen Rücksitzen geeignet.
Die Kopfstütze am Fahrzeugsitz muss entfernt werden.
Klasse 2 und 3: von 15 bis 36 kg

L6
„GRACO Booster“
Das Kind wird mit dem Sicherheitsgurt angeschnallt.
Nur für den Einbau auf dem Beifahrersitz vorne oder auf den seitlichen Rücksitzen geeignet.
„ISOFIX“-Halterungen
Die nachstehend aufgeführten Sitze sind mit den
ISOFIX-konformen Halterungen ausgerüstet:


Bei den Halterungen handelt es sich um drei Ösen
an jedem Sitz, die mit Markierungen versehen
sind:
–

zwei Ösen
A zwischen Lehne und Sitzfläche des
Fahrzeugsitzes.

82
Sicherheit
i-Size-Kindersitze
i-Size-Kindersitze verfügen über zwei Befestigungen, die an den be\
iden Verankerungen A befestigt werden.
Ferner verfügen die i-Size-Kindersitze über:
– einen oberen Gurt, der an der Verankerung B befestigt wird,
– oder einen mit der i-Size-Sitzposition kompatiblen Stützfuß, der a\
uf dem Fahrzeugboden steht.
Dieser Stützfuß soll verhindern, dass der Kindersitz bei einer Kol\
lision nach vorne kippt.
Weitere Informationen zu den ISOFIX-Halterungen finden Sie in der entsprechenden Rubrik.
=

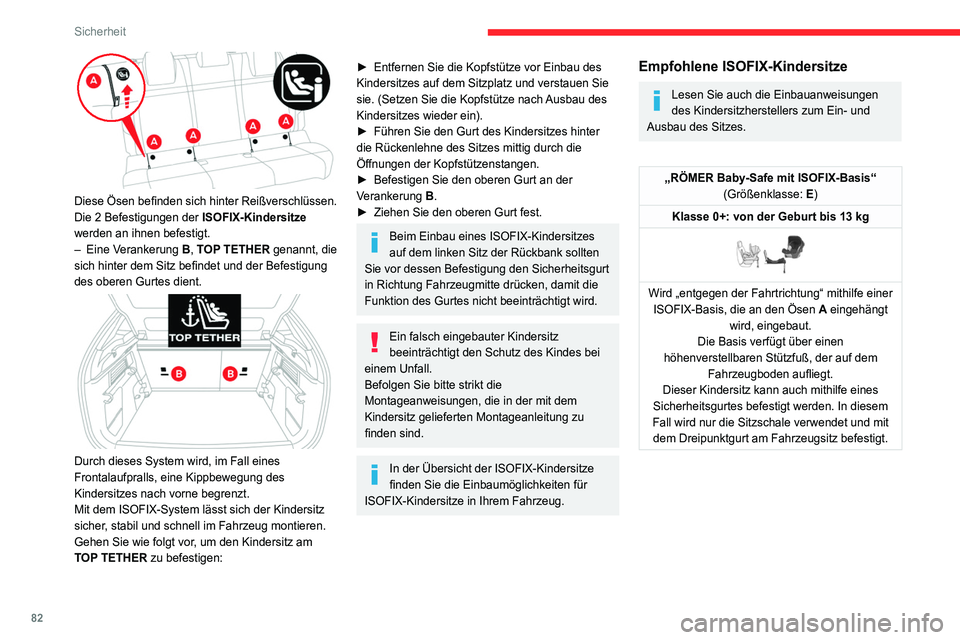

Diese Ösen befinden sich hinter Reißverschlüssen.
Die 2 Befestigungen der ISOFIX-Kindersitze
werden an ihnen befestigt.
–

Eine
Verankerung B, TOP TETHER genannt, die
sich hinter dem Sitz befindet und der Befestigung
des oberen Gurtes dient.


Durch dieses System wird, im Fall eines
Frontalaufpralls, eine Kippbewegung des
Kindersitzes nach vorne begrenzt.
Mit dem ISOFIX-System lässt sich der Kindersitz
sicher, stabil und schnell im Fahrzeug montieren.
Gehen Sie wie folgt vor, um den Kindersitz am
TOP TETHER zu befestigen:
► Entfernen Sie die Kopfstütze vor Einbau des
Kindersitzes auf dem Sitzplatz und verstauen Sie
sie. (Setzen Sie die Kopfstütze nach
Ausbau des
Kindersitzes wieder ein).
►

Führen Sie den Gurt des Kindersitzes hinter
die Rückenlehne des Sitzes mittig durch die
Öffnungen der Kopfstützenstangen.
►


Befestigen Sie den oberen Gurt an der
V

erankerung B.
►

Ziehen Sie den oberen Gurt fest.
Beim Einbau eines ISOFIX-Kindersitzes
auf dem linken Sitz der Rückbank sollten
Sie vor dessen Befestigung den Sicherheitsgurt
in Richtung Fahrzeugmitte drücken, damit die
Funktion des Gurtes nicht beeinträchtigt wird.
Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes bei
einem Unfall.
Befolgen Sie bitte strikt die
Montageanweisungen, die in der mit dem
Kindersitz gelieferten Montageanleitung zu
finden sind.
In der Übersicht der ISOFIX-Kindersitze
finden Sie die Einbaumöglichkeiten für
ISOFIX-Kindersitze in Ihrem Fahrzeug.
Empfohlene ISOFIX-Kindersitze
Lesen Sie auch die Einbauanweisungen
des Kindersitzherstellers zum Ein- und
Ausbau des Sitzes.
„RÖMER Baby-Safe mit ISOFIX-Basis“ (Größenklasse: E)
Klasse 0+: von der Geburt bis 13 kg


Wird „entgegen der Fahrtrichtung“ mithilfe einer ISOFIX-Basis, die an den Ösen A eingehängt wird, eingebaut.
Die Basis verfügt über einen
höhenverstellbaren Stützfuß, der auf dem Fahrzeugboden aufliegt.
Dieser Kindersitz kann auch mithilfe eines
Sicherheitsgurtes befestigt werden. In diesem
Fall wird nur die Sitzschale verwendet und mit dem Dreipunktgurt am Fahrzeugsitz befestigt.

83
Sicherheit

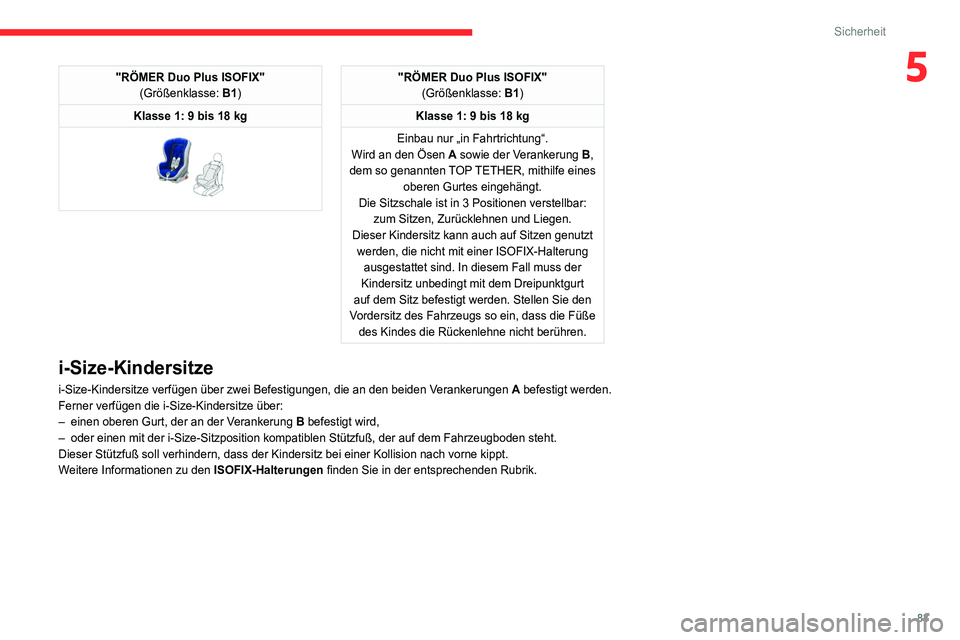

5"RÖMER Duo Plus ISOFIX"(Größenklasse: B1)
Klasse 1: 9 bis 18 kg


"RÖMER Duo Plus ISOFIX" (Größenklasse: B1)
Klasse 1: 9 bis 18 kg
Einbau nur „in Fahrtrichtung“.
Wird an den Ösen A sowie der Verankerung B,
dem so genannten TOP TETHER, mithilfe eines oberen Gurtes eingehängt.
Die Sitzschale ist in 3 Positionen verstellbar: zum Sitzen, Zurücklehnen und Liegen.
Dieser Kindersitz kann auch auf Sitzen genutzt werden, die nicht mit einer ISOFIX-Halterung ausgestattet sind. In diesem Fall muss der
Kindersitz unbedingt mit dem Dreipunktgurt
auf dem Sitz befestigt werden. Stellen Sie den
Vordersitz des Fahrzeugs so ein, dass die Füße des Kindes die Rückenlehne nicht berühren.
i-Size-Kindersitze
i-Size-Kindersitze verfügen über zwei Befestigungen, die an den be\
iden Verankerungen A befestigt werden.
Ferner verfügen die i-Size-Kindersitze über:
–

einen oberen Gurt, der an der V
erankerung B befestigt wird,
–

oder einen mit der i-Size-Sitzposition kompatiblen Stützfuß, der a\
uf dem Fahrzeugboden steht.
Dieser Stützfuß soll verhindern, dass der Kindersitz bei einer Kol\
lision nach vorne kippt.
W

eitere Informationen zu den ISOFIX-Halterungen finden Sie in der entsprechenden Rubrik.

84
Sicherheit

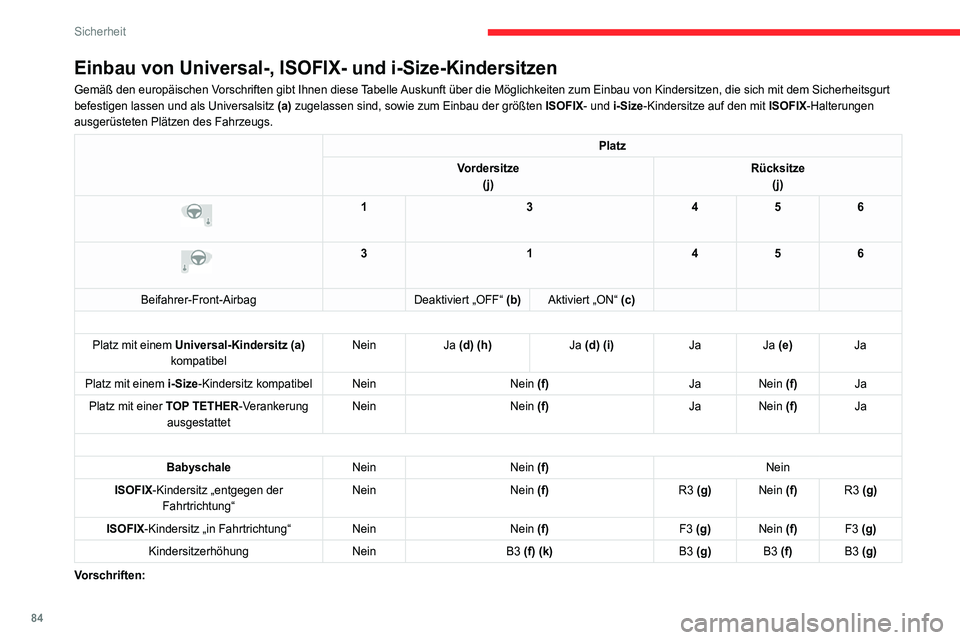

Einbau von Universal-, ISOFIX- und i-Size-Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die s\
ich mit dem Sicherheitsgurt
befestigen lassen und als Universalsitz (a) zugelassen sind, sowie zum Einbau der größten ISOFIX- und i-Size-Kindersitze auf den mit ISOFIX-Halterungen
ausgerüsteten Plätzen des Fahrzeugs.
Platz
Vordersitze (j) Rücksitze
(j)


1 3456


3 1456
Beifahrer-Front-Airbag Deaktiviert „OFF“ (b)Aktiviert „ON“ (c)
Platz mit einem Universal-Kindersitz (a) kompatibel Nein
Ja (d) (h) Ja (d) (i)JaJa (e) Ja
Platz mit einem i-Size-Kindersitz kompatibel Nein Nein (f)Ja Nein (f)Ja
Platz mit einer TOP TETHER-Verankerung ausgestattet Nein
Nein (f) Ja Nein (f)Ja
Babyschale NeinNein (f) Nein
ISOFIX-Kindersitz „entgegen der Fahrtrichtung“ Nein
Nein (f) R3 (g)Nein (f) R3 (g)
ISOFIX-Kindersitz „in Fahrtrichtung“ NeinNein (f) F3 (g)Nein (f) F3 (g)
Kindersitzerhöhung NeinB3 (f) (k) B3 (g)B3 (f)B3 (g)
Vorschriften:

85
Sicherheit
5– Ein i-Size -kompatibler Platz ist auch mit R1, R2
und F2X, F2, B2 kompatibel.
–
Ein R3-kompatibler Platz ist auch mit R1 und R2
kompatibel.
–
Ein F3-kompatibler Platz ist auch mit F2X und
F2 kompatibel.
–
Ein B3-kompatibler Platz ist auch mit B2
kompatibel.
(a) Universal-Kindersitz: Kindersitz, der in
jedes Fahrzeug eingebaut und mit dem
Sicherheitsgurt befestigt werden kann.
(b) Um einen Kindersitz auf diesem Platz
„entgegen der Fahrtrichtung“ einzubauen,
muss der Beifahrer-Front-Airbag deaktiviert
werden („OFF“).
(c) Auf diesem Platz sind nur Kindersitze „in
Fahrtrichtung“ zugelassen, wenn der
Beifahrer-Front-Airbag aktiviert ist („ON“).
(d) Ein Sitz mit Höhenverstellung muss in die
höchste Position und mit aufrecht gestellter
Rückenlehne so weit wie möglich nach hinten
gestellt werden.
Ein Sitz ohne Höhenverstellung muss mit
aufrecht gestellter Rückenlehne so weit wie
möglich nach hinten gestellt werden.
(e) Ein Kindersitz mit Stützfuß darf nicht auf dem
mittleren Rücksitz eingebaut werden.
(f) Sitze ohne „ISOFIX“-Halterungen (g)
Stellen Sie den Beifahrersitz vorne in die
mittlere Längsposition mit aufrecht gestellter
Rückenlehne.
(h) Für einen Universal-Kindersitz (U) „entgegen
der Fahrtrichtung“ und/oder „in Fahrtrichtung“
der Gruppe 0, 0+, 1, 2 oder 3.
(i) Für einen Universal-Kindersitz (UF) „in
Fahrtrichtung“ der Gruppe 1, 2 oder 3.
(j) Erkundigen Sie sich je nach Ausführung nach
der in Ihrem Land geltenden Gesetzgebung,
bevor Sie auf diesem Platz einen Kindersitz
installieren.
(k) Stellen Sie den Beifahrersitz in die hinterste
Position.


LegendePlatz, auf dem der Einbau eines
Kindersitzes verboten ist.
Beifahrer-Front-Airbag deaktiviert.
Beifahrer-Front-Airbag aktiviert.
Geeigneter Platz für einen Kindersitz, der
sich mit dem Sicherheitsgurt befestigen

86
Sicherheit
lässt und als Universalsitz zum Einbau
„entgegen der Fahrtrichtung“ und/oder „in
Fahrtrichtung“ zugelassen ist für alle Größen
und Gewichtsklassen.
Geeigneter Platz für einen Kindersitz, der
sich mit dem Sicherheitsgurt befestigen
lässt und als Universalsitz zum Einbau „in
Fahrtrichtung“ zugelassen ist für die Gruppen 1,
2 und 3.
Platz, auf dem der Einbau eines i-Size-
Kindersitzes zugelassen ist.
Platz nicht geeignet für den Einbau eines
Kindersitzes mit Stützfuß.
Vorhandensein eines TOP TETHER-
Verankerungspunkts an der Rückseite der
Rückenlehne, der den Einbau eines Universal-
ISOFIX-Kindersitzes zulässig macht.
ISOFIX-Kindersitz „entgegen der
Fahrtrichtung“:
–

R1

: ISOFIX-Kindersitz für Babys.
–

R2

: ISOFIX-Kindersitz, reduzierte Größe.
–

R3

: ISOFIX-Kindersitz, volle Größe.
ISOFIX-Kindersitz „in Fahrtrichtung“:
–
F2X : ISOFIX-Kindersitz für Kleinkinder.
– F2 : ISOFIX-Kindersitz, reduzierte Höhe.
–

F3
: ISOFIX-Kindersitz, volle Höhe.
Kindersitzerhöhung:
–
B2 : Kindersitzerhöhung, reduzierte Höhe.
– B3 : Kindersitzerhöhung, volle Höhe. Informationen zur Einstellung des Sitzes finden Sie
in der Tabelle „Einbau von Universal-, ISOFIX-
und i-Size-Kindersitzen“.
Mechanische
Kindersicherung
System, das das Öffnen der hinteren Tür mit dem
Türgriff von innen verhindert.
Die Kindersicherung befindet sich an der
Schmalseite der hinteren Türen (durch ein Schild
an der Karosserie gekennzeichnet).
Aktivierung/Deaktivierung

► Zur Aktivierung drehen Sie den integrierten
Schlüssel bis zum Anschlag:
•

nach rechts an der
Tür hinten links,
•

nach links an der
Tür hinten rechts.
►

Zur Deaktivierung drehen Sie ihn in die
entgegengesetzte Richtung.
