V případě nepojízdnosti
8nutnou pro nahuštění poškozené pneumatiky
po opravě defektu.
Více informací o sadě nářadí naleznete
v příslušné kapitole.
Postup opravy
Jestliže je v pneumatice zaražené cizí
těleso (například hřebík nebo šroubek),
ponechte jej na místě.
►

Zaparkujte vozidlo tak, abyste nepřekáželi
dopravě, a

zatáhněte parkovací brzdu.
►

Dodržujte bezpečnostní pokyny (výstražná
světla, výstražný trojúhelník, reflexní vesta
atd.) v

souladu se zákony platnými v zemi, kde
vozidlo provozujete.
►

V

ypněte zapalování.
►

Sejměte čepičku ventilku opravované
pneumatiky a uložte ji na čisté místo.


► Připojte hadičku zásobníku s vyplňujícím
přípravkem k ventilku opravované pneumatiky a
pevně utáhněte.
►

Připojte hadici kompresoru k zásobníku
s

vyplňujícím přípravkem.
►

Zkontrolujte, zda je spínač kompresoru
přepnutý do polohy O

.
►

Úplně rozviňte elektrický kabel uložený pod
kompresorem.
►


Připojte zástrčku kabelu kompresoru k 12V
zásuvce vozidla.
K napájení kompresoru se smí používat
pouze 12V zásuvka v přední části
vozidla.
► Nalepte samolepku s vyznačením
omezení rychlosti.
Samolepku s vyznačením omezení
rychlosti je třeba nalepit v interiéru
vozidla v
blízkosti řidiče, aby mu připomínala,
že jedno kolo vozidla lze používat jen
dočasně.
Předepsaný tlak huštění pneumatik je
uveden na tomto štítku.


► Zapněte zapalování.

► Zapněte kompresor přepnutím spínače
do polohy I
a nechte ho v činnosti, dokud tlak
v pneumatice nedosáhne 2
barů. Vyplňující
přípravek se do pneumatiky vstřikuje pod tlakem.
V průběhu této operace neodpojujte hadici od
ventilku (nebezpečí potřísnění přípravkem).
Pokud se vám do přibližně 7 minut
nepodaří dosáhnout tlaku 2 barů, nelze
pneumatiku opravit. Požádejte o pomoc
dealera CITROËN nebo kvalifikovaný servis.
►

Přepněte spínač do polohy O

.
►

Odpojte zástrčku kabelu kompresoru z 12V
zásuvky vozidla.
►


V

raťte krytku na ventilek.
►

Demontujte sadu.
►


Odeberte a uložte zásobník s
vyplňujícím
přípravkem.
Vyplňující přípravek je v případě požití
jedovatý a způsobuje podráždění očí.
Uchovávejte přípravek mimo dosah dětí.
Datum spotřeby kapaliny je uvedeno na
zásobníku.
Po použití nevyhazujte zásobník do běžného
odpadu, ale odevzdejte jej u dealera

160
V případě nepojízdnosti
► Zaparkujte vozidlo tak, abyste nepřekáželi
dopravě, a zatáhněte parkovací brzdu.
► Dodržujte bezpečnostní pokyny (výstražná
světla, výstražný trojúhelník, zvýrazňující vesta
atd.) v souladu se zákony platnými v zemi, kde
jezdíte.
► Vypněte zapalování.
Přístup k rezervnímu kolu
► K rezervnímu kolu se dostanete ze zadní
strany vozidla.


► Pokud je Vaše vozidlo vybaveno tažným
zařízením, zdvihněte zadní část vozidla pomocí
zvedáku (v každém případě v bodě B), dokud
se nevytvoří prostor dostatečný pro vyjmutí
rezervního kola.
Odebrání rezervního kola z nosiče
► V závislosti na verzi otevřete zadní výklopné
dveře nebo křídlové dveře.

&,752

161
V případě nepojízdnosti
8► Zaparkujte vozidlo tak, abyste nepřekáželi
dopravě, a zatáhněte parkovací brzdu.
►

Dodržujte bezpečnostní pokyny (výstražná
světla, výstražný trojúhelník, zvýrazňující vesta
atd.) v souladu se zákony platnými v zemi, kde
jezdíte.
►


V
ypněte zapalování.
Přístup k rezervnímu kolu
► K rezervnímu kolu se dostanete ze zadní
strany vozidla.


► Pokud je V aše vozidlo vybaveno tažným
zařízením, zdvihněte zadní část vozidla pomocí
zvedáku (v každém případě v bodě B), dokud
se nevytvoří prostor dostatečný pro vyjmutí
rezervního kola.
Odebrání rezervního kola z nosiče
► V závislosti na verzi otevřete zadní výklopné
dveře nebo křídlové dveře.


► Zpřístupněte šroub nosiče umístěný na prahu
zadních dveří.


► Povolujte šroub pomocí klíče na šrouby kol,
dokud není nosič dostatečně nízko pro jeho
uvolnění z
háku.


► Uvolněte nosič z háku a rezervní kolo položte
do blízkosti kola, které hodláte vyměnit.
Nasazení rezervního kola zpět na
nosič


► Umístěte kolo proti nosiči.
► Nasuňte kolo postupně na nosič kývavými
pohyby zleva doprava a opačně, dokud se
neuvolní místo pro zavěšení háku.
►

Nasaďte nosič na hák a pak utahujte šroub
násadou klíče na šrouby kol, dokud nebude
řádně dotažen.
Demontáž kola
Parkování vozidla
Odstavte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzký.
U vozidel s manuální převodovkou zařaďte
převodový stupeň, aby se kola zablokovala,
zatáhněte parkovací brzdu, pokud není
naprogramována na automatický režim,
a

vypněte zapalování.
U vozidel s automatickou převodovkou
zvolte režim P, aby se kola zablokovala,
zatáhněte parkovací brzdu, pokud není

162
V případě nepojízdnosti
naprogramována na automatický režim,
a vypněte zapalování.
Zkontrolujte, zda na přístrojové desce trvale
svítí výstražné kontrolky parkovací brzdy.
Vždy se ujistěte, že všichni cestující vystoupili
z vozidla a že se nacházejí na bezpečném
místě.
Je-li třeba, umístěte klín pod kolo úhlopříčně
protilehlé k vyměňovanému kolu.
Nikdy si nelehejte pod vozidlo, které je
podepřeno pouze zvedákem; vždy použijte
stojánek.
Kolo s ozdobným krytem
Při demontáži kola nejprve sejměte
ozdobný kryt pomocí klíče na demontáž kola,
a

to povytažením v místě průchodu ventilku.
Při montáži kola nasaďte po dotažení šroubů
ozdobný kryt výřezem proti ventilku a
poté jej
dlaní ruky přitlačte po jeho obvodu.


► U ocelového kola sejměte ozdobný kryt
nástrojem 7.
►

U kola z
lehké slitiny sejměte krytky ze všech
šroubů kol nástrojem 7.
►

Je-li tak vozidlo vybaveno, nasaďte nástrčku
bezpečnostního šroubu kol 8

na klíč na šrouby
kol 5 a povolte bezpečnostní šroub.
►

Povolte
(bez vyšroubování) ostatní šrouby
pouze klíčem na šrouby kol 5.
Kolo s ozdobným krytem
Při demontáži kola nejprve sejměte
ozdobný kryt jeho vytažením v
oblasti otvoru
pro ventilek pomocí klíče na šrouby kol.


► Umístěte patku zvedáku na zem a ověřte, že
je přímo pod zvedacím bodem A
či B (vhodný je
ten blíže k
měněnému kolu), který je k dispozici
na podvozku.




► Vytočte zvedák 6, aby byla jeho hlava
v kontaktu s používaným zvedacím bodem A či
B. Kontaktní plocha zvedacího bodu A či B na
vozidle musí správně přiléhat na střední část
hlavy zvedáku.
►

Zvedněte vozidlo, aby se mezi kolem a zemí
vytvořil dostatečně velký prostor pro pohodlné
nasazení rezervního (nepropíchnutého) kola.
Riziko zranění!
Zajistěte, aby byl zvedák stabilní. Na
kluzkém či nepevném povrchu může zvedák
sklouznout nebo spadnout.

163
V případě nepojízdnosti
8Zvedák umisťujte pouze na zvedací bod A
či B pod vozidlem a přitom zajistěte, aby
kontaktní plocha zvedacího bodu správně
přiléhala na střední část hlavy zvedáku. Jinak
hrozí poškození vozidla anebo sklouznutí a
spadnutí zvedáku.


► Vyšroubujte šrouby a uložte je na čisté místo.
► Sundejte kolo.
Montáž kola

► Nasaďte kolo na náboj.
► Zašroubujte šrouby rukou až na doraz.
►

Předběžně utáhněte bezpečnostní
šroub klíčem na šrouby kol 5

s nasazenou
bezpečnostní hlavicí 8.
►

Předběžně utáhněte ostatní šrouby
samotným klíčem na šrouby kol 5

.
►

Spusťte vozidlo opět na zem.
►


Složte zvedák
6 a vyjměte jej.


► Je-li tak vozidlo vybaveno, dotáhněte
bezpečnostní šroub klíčem na šrouby kol 5

s
nasazenou bezpečnostní hlavicí 8.
►

Dotáhněte ostatní šrouby samotným klíčem
na šrouby kol 5

.
►

Uložte nářadí.

Nasazení ocelového nebo
dojezdového rezervního kola
Jestliže je vozidlo vybaveno disky kol z
lehkých slitin, podložky se o
disk ocelového
nebo dojezdového kola neopřou. Připevnění
kola je zajištěno opřením kuželové části
jednotlivých šroubů.
Po výměně kola
Uložte poškozené kolo do nosiče.
Co nejdříve se obraťte na servis sítě
CITROËN nebo na jiný kvalifikovaný servis.
Nechejte prohlédnout pneumatiku s defektem.
Po prohlídce vám technik sdělí, zda může
být pneumatika opravena, nebo zda musí být
vyměněna.
Některé funkce asistenčních systémů
řidiče, např. Aktivní bezpečnostní brzda,
mohou být deaktivovány.

164
V případě nepojízdnosti

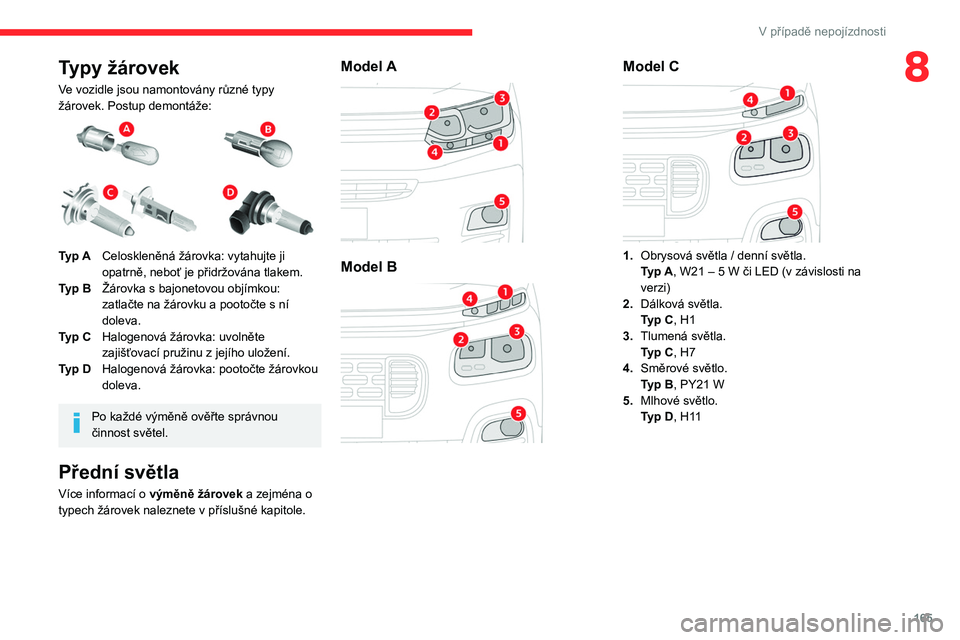

Typy žárovek
Ve vozidle jsou namontovány různé typy
žárovek. Postup demontáže:


Typ ACeloskleněná žárovka: vytahujte ji
opatrně, neboť je přidržována tlakem.
Typ B Žárovka s bajonetovou objímkou:
zatlačte na žárovku a pootočte s ní
doleva.
Typ C Halogenová žárovka: uvolněte
zajišťovací pružinu z jejího uložení.
Typ D Halogenová žárovka: pootočte žárovkou
doleva.
Po každé výměně ověřte správnou
činnost světel.
Přední světla
Více informací o výměně žárovek a zejména o
typech žárovek naleznete v příslušné kapitole.
Pokud je vaše vozidlo vybaveno
systémem detekce poklesu tlaku
v

pneumatikách, zkontrolujte tlak
v

pneumatikách a proveďte opětovnou
inicializaci systému.
Více informací o
detekci poklesu tlaku
naleznete v
příslušné kapitole.
Kolo s krytem náboje
Při zpětné montáži kola nasaďte
ozdobný kryt nejprve výřezem proti ventilku,
poté jej dlaní ruky přitlačte po jeho obvodu.


Předepsaný tlak huštění pneumatik je
uveden na tomto štítku.
Výměna žárovky
Za určitých klimatických podmínek (např.
při nízké teplotě či vysoké vlhkosti) se na
vnitřním povrchu skel světlometů a zadních
světel běžně objevuje sražená pára, která se
vypaří několik minut po zapnutí světel.
Světlomety jsou vybaveny průhlednými
kryty z polykarbonátu s ochrannou
vrstvou:
►

Nečistěte je suchou nebo hrubou
utěrkou, čisticím prostředkem ani
rozpouštědlem,
►


použijte houbu a mýdlovou vodu nebo
přípravek s

neutrální hodnotou pH,
►

při použití vysokotlakého čisticího zařízení
nesměrujte příliš dlouho proud vody na
světlomety

, světla a jejich okolní části, mohlo
by dojít k poškození ochranné vrstvy nebo
těsnění světlometů.
Žárovka se musí vyměnit s vypnutým
zapalováním a teprve několik minut po
zhasnutí světlometu – nebezpečí vážného
popálení!
Nedotýkejte se prsty přímo žárovky: použijte
hadřík nepouštějící vlákna.
Důležité je používat výhradně žárovky
s

UV filtrem, jinak může dojít k poškození
EBFDlektoru.
Žárovku vždy nahraďte novou žárovkou
stejného typu a se shodnými specifikacemi.
Otevírání kapoty / přístup k žárovkám
Motor je horký, postupujte opatrně –
nebezpečí popálení!
Zacházejte opatrně s předměty nebo částmi
oděvu, které se mohou zachytit v lopatkách
ventilátoru chladiče – riziko uškrcení!
Halogenové žárovky (Hx)
Ke kvalitnímu osvětlení přispějete
kontrolou správného uchycení žárovky
v

patici.
Po výměně žárovky
Při zpětné montáži postupujte
v

obráceném pořadí úkonů.
Velmi pečlivě zavřete ochranný kryt, aby byla
zajištěna vodotěsnost světlometu.
Světlomety a světla
s elektroluminiscenčními
diodami (LED)
V závislosti na verzi jsou ovlivněny následující
typy světlometů / světel:
–

Denní světla / obrysová světla.
Pro výměnu žárovky tohoto typu se
musíte obrátit na prodejce CITROËN
nebo kvalifikovaný servis.

165
V případě nepojízdnosti
8Typy žárovek
Ve vozidle jsou namontovány různé typy
žárovek. Postup demontáže:


Typ ACeloskleněná žárovka: vytahujte ji
opatrně, neboť je přidržována tlakem.
Typ B Žárovka s
bajonetovou objímkou:
zatlačte na žárovku a pootočte s
ní
doleva.
Typ C Halogenová žárovka: uvolněte
zajišťovací pružinu z
jejího uložení.
Typ D Halogenová žárovka: pootočte žárovkou
doleva.
Po každé výměně ověřte správnou
činnost světel.
Přední světla
Více informací o výměně žárovek a zejména o
typech žárovek naleznete v příslušné kapitole.
Model A

Model B

Model C

1. Obrysová světla / denní světla.
Typ A, W21 – 5
W či LED (v závislosti na
verzi)
2. Dálková světla.
Typ C, H1
3. Tlumená světla.
Typ C, H7
4. Směrové světlo.
Typ B, PY21
W
5. Mlhové světlo.
Typ D, H11

166
V případě nepojízdnosti
Obrysová světla / Denní světla (model
B)
Elektroluminiscenční diody (LED)
Pro výměnu žárovky tohoto typu se
musíte obrátit na prodejce CITROËN nebo
kvalifikovaný servis.
Dálková světla
Typ C, H1

► Přitažením za jazýček sejměte ochranný kryt.
► Uvolněte jednotku vzhledem k podpěře.
► Vytáhněte konektor žárovky.
► Vyjměte vadnou žárovku a vložte novou.
Při nasazení ochranného krytu buďte
opatrní a jazýček nechte přístupný.
Boční směrové světlo
Type A, WY5W - 5 W (žlutá)

– Zatlačte směrové světlo dozadu a uvolněte jej.
– Při montáži nasuňte směrové světlo směrem
k
přední části a pak jej posuňte zpět dozadu.
Žárovky žluté barvy (směrová světla a boční
směrová světla) musejí být vyměněny za
žárovky se stejnou specifikací a barvou.
Tlumená světla
Typ C, H7

► Přitažením za jazýček sejměte ochranný kryt.
► Otočte jednotku vzhledem k podpěře.
►

V
ytáhněte konektor žárovky.
►

V
yjměte vadnou žárovku a vložte novou.
Při nasazení ochranného krytu buďte
opatrní a jazýček nechte přístupný.
Obrysová světla / denní světla
(modely A a C)
Typ A, W21 – 5 W
Model A

Model C

► Otočte konektorem o čtvrt otáčky doprava.
► V ytáhněte konektor žárovky.
►

V
yjměte vadnou žárovku a vložte novou.
