2020 YAMAHA TRICITY 300 Instructieboekje (in Dutch)

Gebruik en belangrijke rij-informatie7-2
7
DAU86720
De motor startenHet startspersysteem staat starten toe
wanneer de zijstandaard omhoog is gezet.
Om de motor te starten1. Draai het contactslot naar ON en zet
de noodstopschakelaar in de stand
“run”.
2. Controleer of de indicator en het/de
waarschuwingslampje(s) enkele se-
conden oplichten en dan uitgaan. (Zie
pagina 5-1.)OPMERKINGzStart de motor niet als het waarschu-
wingslampje motorstoring blijft bran-
den.
zHet ABS-waarschuwingslampje moet
gaan branden en aan blijven totdat de
machine een snelheid van 10 km/h (6
mi/h) bereikt.LET OP
DCA24110
Als een waarschuwings- of controle-
lampje niet werkt zoals hierboven be-
schreven, vraag dan uw Yamaha dealer
om de machine te controleren.3. Draai het gas volledig dicht.4. Druk op de startknop terwijl de voor-
of achterrem wordt bediend.
5. Laat de startknop los als de motor
start, of na 5 seconden. Wacht 10 se-
conden voordat u opnieuw op de
knop drukt om de accuspanning weer
te laten opbouwen.
LET OP
DCA11043
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de
motor!
DAU78221
OPMERKINGDit model is uitgerust met een hellings-
hoeksensor, waarbij de motor afslaat bij
kanteling. In dat geval gaat ook het waar-
schuwingslampje motorstoring branden,
maar dit is geen storing. Zet alvorens de
motor opnieuw te starten het contactslot uit
en weer aan om het waarschuwingslampje
motorstoring te resetten. Wanneer u dit
niet, doet zal de motor niet aanslaan, ook al
probeert de startmotor de motor op gang te
brengen na het indrukken van de startknop.
UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM

Gebruik en belangrijke rij-informatie
7-3
7

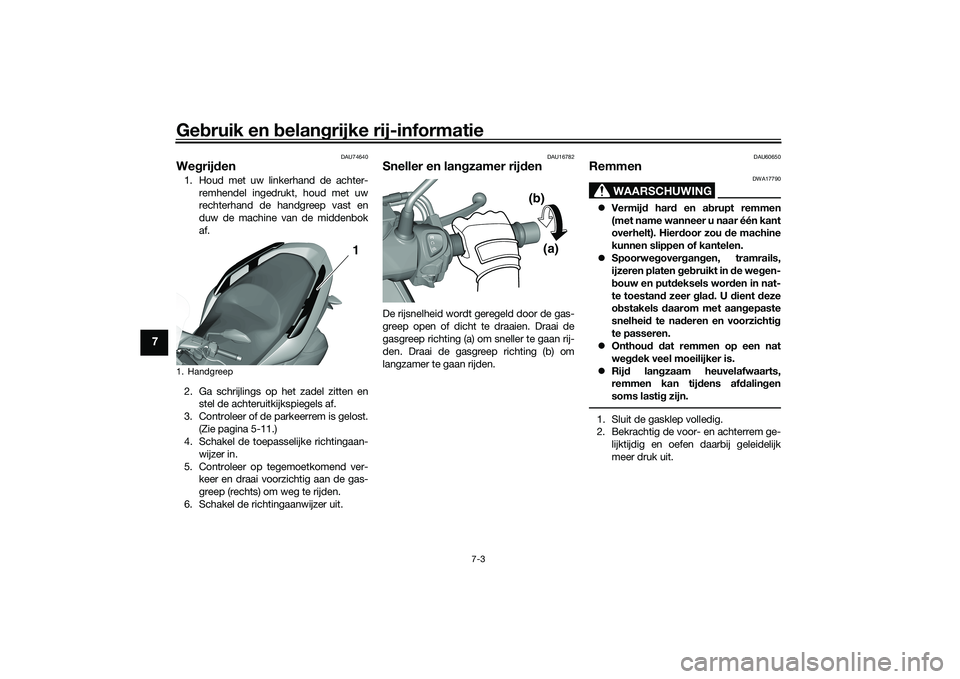

DAU74640
Wegrijden1. Houd met uw linkerhand de achter-
remhendel ingedrukt, houd met uw
rechterhand de handgreep vast en
duw de machine van de middenbok
af.
2. Ga schrijlings op het zadel zitten en
stel de achteruitkijkspiegels af.
3. Controleer of de parkeerrem is gelost.
(Zie pagina 5-11.)
4. Schakel de toepasselijke richtingaan-
wijzer in.
5. Controleer op tegemoetkomend ver-
keer en draai voorzichtig aan de gas-
greep (rechts) om weg te rijden.
6. Schakel de richtingaanwijzer uit.
DAU16782
Sneller en langzamer rijdenDe rijsnelheid wordt geregeld door de gas-
greep open of dicht te draaien. Draai de
gasgreep richting (a) om sneller te gaan rij-
den. Draai de gasgreep richting (b) om
langzamer te gaan rijden.
DAU60650
Remmen
WAARSCHUWING
DWA17790
zVermijd hard en abrupt remmen
(met name wanneer u naar één kant
overhelt). Hierdoor zou de machine
kunnen slippen of kantelen.
zSpoorwegovergangen, tramrails,
ijzeren platen gebruikt in de wegen-
bouw en putdeksels worden in nat-
te toestand zeer glad. U dient deze
obstakels daarom met aangepaste
snelheid te naderen en voorzichtig
te passeren.
zOnthoud dat remmen op een nat
wegdek veel moeilijker is.
zRijd langzaam heuvelafwaarts,
remmen kan tijdens afdalingen
soms lastig zijn.1. Sluit de gasklep volledig.
2. Bekrachtig de voor- en achterrem ge-
lijktijdig en oefen daarbij geleidelijk
meer druk uit.
1. Handgreep
1 1
(a) (b)
UBX9D0D0.book Page 3 Tuesday, January 21, 2020 5:05 PM

Gebruik en belangrijke rij-informatie7-4
7
DAU16821
Tips voor een zuinig brandstof-
verbruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
zVoer het motortoerental tijdens acce-
lereren niet te hoog op.
zVoer het toerental niet te hoog op ter-
wijl de motor onbelast draait.
zLaat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU89300
ParkerenAls u de machine parkeert, schakel dan de
machinevoeding uit en zet de machine op
de zijstandaard of middenbok. Bekrachtig
de parkeerrem en schakel dan de Smart-
sleutel uit.
WAARSCHUWING
DWA21020
Schakel alvorens van de machine te
stappen de machinevoeding uit en be-
krachtig de parkeerrem.OPMERKINGZelfs als de machine is geparkeerd op een
locatie die wordt afgescheiden door een
hek of een glazen ruit, kunnen andere per-
sonen de motor starten en de machine be-
dienen als de Smart-sleutel zich binnen het
bereik bevindt. Schakel de Smart-sleutel uit
wanneer u de machine achterlaat. (Zie pa-
gina 3-4.)Als de zijstandaard omlaag wordt gezet ter-
wijl de motor draait, slaat de motor af en
klinkt de zoemer gedurende ongeveer 1 mi-
nuut. Zet om de zoemer te stoppen de ma-
chinevoeding uit of zet de zijstandaard
omhoog.
OPMERKINGzZet alvorens de machine achter te la-
ten altijd het contactslot op “OFF”
of “ ”. Als u dit nalaat, kan de accu
ontladen raken.
zDe alarmzoemer voor de zijstandaard
kan zo worden ingesteld dat deze niet
wordt geactiveerd. Neem contact op
met uw Yamaha dealer.
WAARSCHUWING
DWA10312
zDe motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.
zParkeer nooit op een helling of een
zachte ondergrond, hierdoor kan
de machine kantelen met mogelijk
brandstoflekkage en brand tot ge-
volg.
zParkeer niet nabij gras of andere
brandbare materialen die vlam zou-
den kunnen vatten.
UBX9D0D0.book Page 4 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-1
8

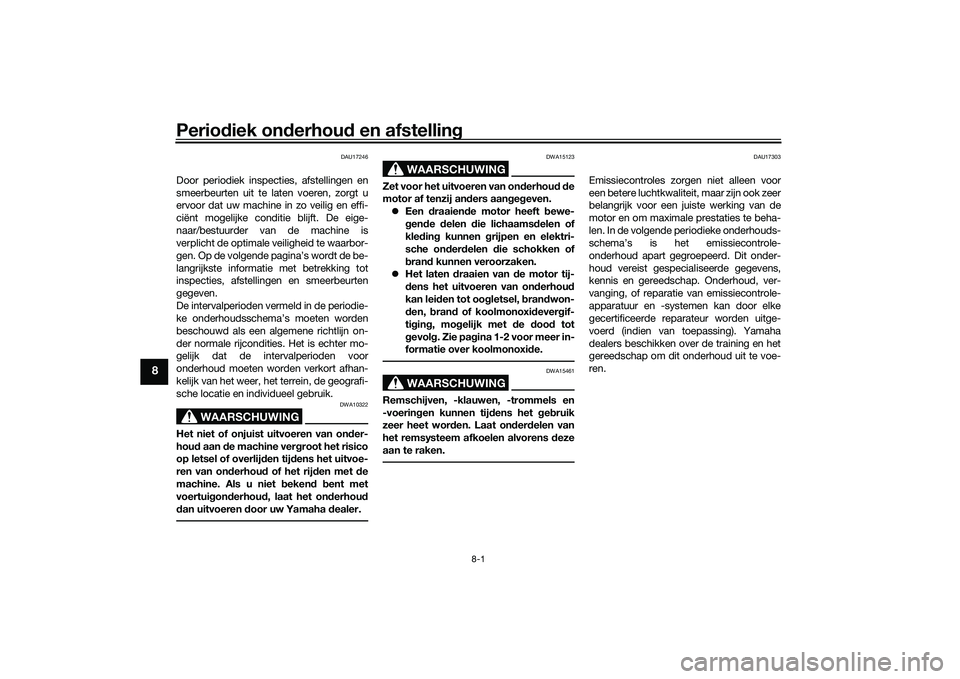

DAU17246
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is
verplicht de optimale veiligheid te waarbor-
gen. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risico
op letsel of overlijden tijdens het uitvoe-
ren van onderhoud of het rijden met de
machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhoud
dan uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van onderhoud de
motor af tenzij anders aangegeven.
zEen draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.
zHet laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brandwon-
den, brand of koolmonoxidevergif-
tiging, mogelijk met de dood tot
gevolg. Zie pagina 1-2 voor meer in-
formatie over koolmonoxid
e.
WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voeringen kunnen tijdens het gebruik
zeer heet worden. Laat onderdelen van
het remsysteem afkoelen alvorens deze
aan te raken.
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
UBX9D0D0.book Page 1 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-2
8

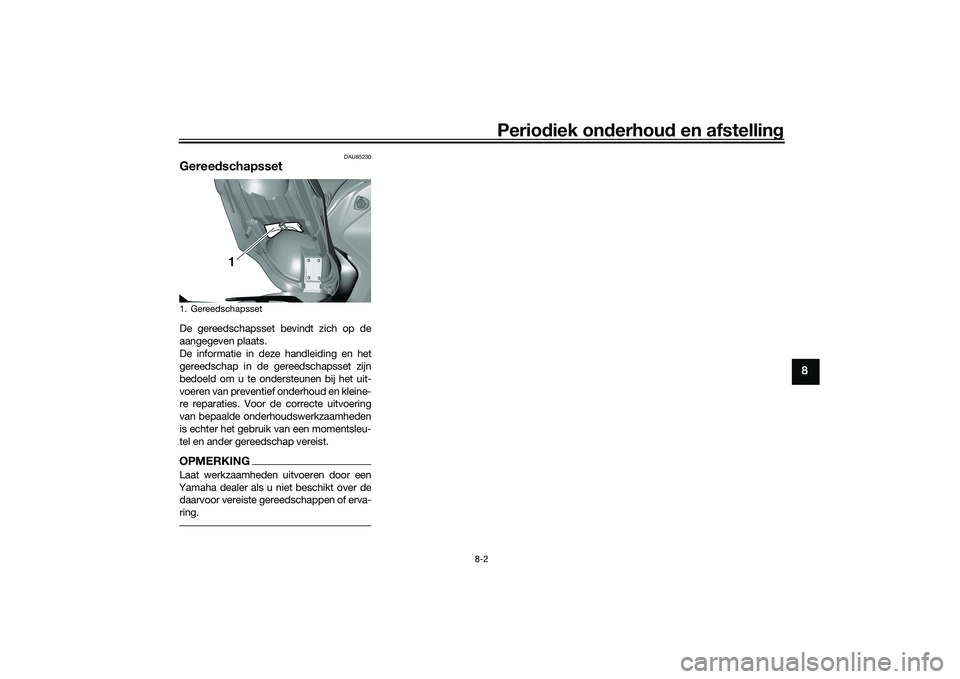

DAU85230
GereedschapssetDe gereedschapsset bevindt zich op de
aangegeven plaats.
De informatie in deze handleiding en het
gereedschap in de gereedschapsset zijn
bedoeld om u te ondersteunen bij het uit-
voeren van preventief onderhoud en kleine-
re reparaties. Voor de correcte uitvoering
van bepaalde onderhoudswerkzaamheden
is echter het gebruik van een momentsleu-
tel en ander gereedschap vereist.OPMERKINGLaat werkzaamheden uitvoeren door een
Yamaha dealer als u niet beschikt over de
daarvoor vereiste gereedschappen of erva-
ring.1. Gereedschapsset
1
UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-3
8

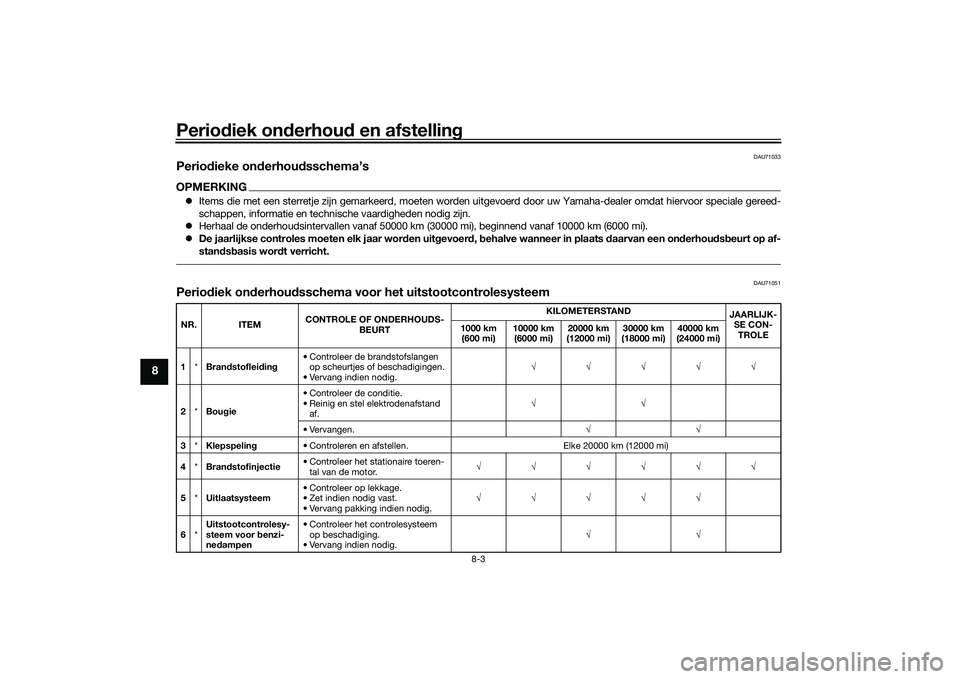

DAU71033
Periodieke onderhoudsschema’sOPMERKINGzItems die met een sterretje zijn gemarkeerd, moeten worden uitgevoerd door uw Yamaha-dealer omdat hiervoor speciale gereed-
schappen, informatie en technische vaardigheden nodig zijn.
zHerhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
zDe jaarlijkse controles moeten elk jaar worden uitgevoerd, behalve wanneer in plaats daarvan een onderhoudsbeurt op af-
standsbasis wordt verricht.
DAU71051
Periodiek onderhoudsschema voor het uitstootcontrolesysteemNR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Brandstofleiding• Controleer de brandstofslangen
op scheurtjes of beschadigingen.
• Vervang indien nodig.√√√√√
2*Bougie• Controleer de conditie.
• Reinig en stel elektrodenafstand
af.√√
• Vervangen.√√
3*Klepspeling• Controleren en afstellen. Elke 20000 km (12000 mi)
4*Brandstofinjectie• Controleer het stationaire toeren-
tal van de motor.√√√√√√
5*Uitlaatsysteem• Controleer op lekkage.
• Zet indien nodig vast.
• Vervang pakking indien nodig.√√√√√
6*Uitstootcontrolesy-
steem voor benzi-
nedampen• Controleer het controlesysteem
op beschadiging.
• Vervang indien nodig.√√
UBX9D0D0.book Page 3 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-4
8

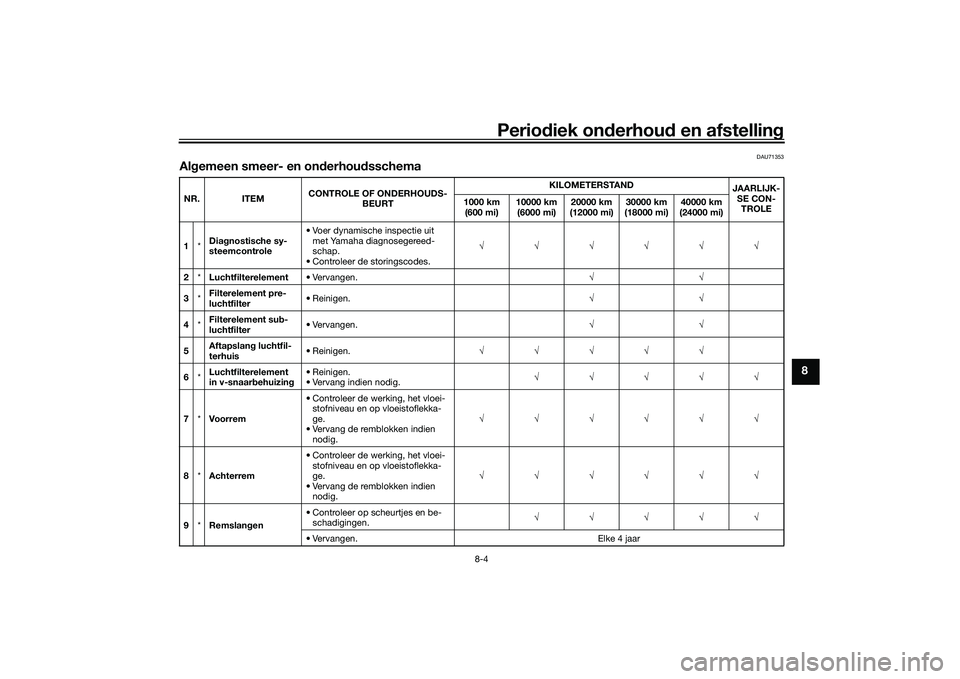

DAU71353
Algemeen smeer- en onderhoudsschemaNR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Diagnostische sy-
steemcontrole• Voer dynamische inspectie uit
met Yamaha diagnosegereed-
schap.
• Controleer de storingscodes.√√√√√√
2*Luchtfilterelement• Vervangen.√√
3*Filterelement pre-
luchtfilter• Reinigen.√√
4*Filterelement sub-
luchtfilter• Vervangen.√√
5Aftapslang luchtfil-
terhuis• Reinigen.√√√√√
6*Luchtfilterelement
in v-snaarbehuizing• Reinigen.
• Vervang indien nodig.√√√√√
7*Voorrem• Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien
nodig.√√√√√√
8*Achterrem• Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien
nodig.√√√√√√
9*Remslangen• Controleer op scheurtjes en be-
schadigingen.√√√√√
• Vervangen. Elke 4 jaar
UBX9D0D0.book Page 4 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-5
8

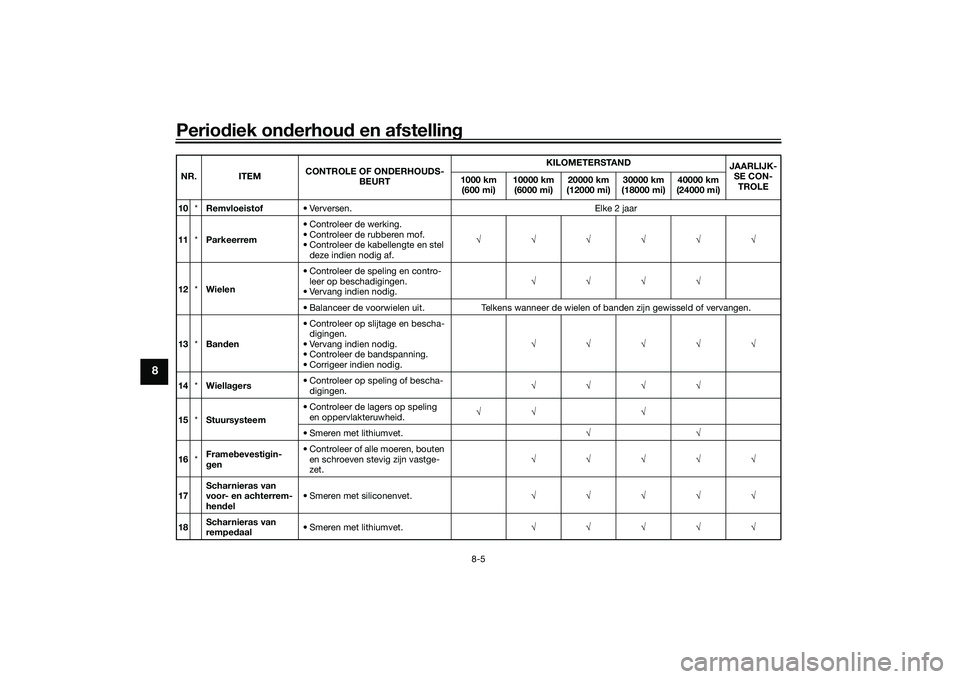

10*Remvloeistof• Verversen. Elke 2 jaar
11*Parkeerrem• Controleer de werking.
• Controleer de rubberen mof.
• Controleer de kabellengte en stel
deze indien nodig af.√√√√√√
12*Wielen• Controleer de speling en contro-
leer op beschadigingen.
• Vervang indien nodig.√√√√
• Balanceer de voorwielen uit. Telkens wanneer de wielen of banden zijn gewisseld of vervangen.
13*Banden• Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig.√√√√√
14*Wiellagers• Controleer op speling of bescha-
digingen.√√√√
15*Stuursysteem• Controleer de lagers op speling
en oppervlakteruwheid.√√ √
• Smeren met lithiumvet.√√
16*Framebevestigin-
gen• Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
17Scharnieras van
voor- en achterrem-
hendel• Smeren met siliconenvet.√√√√√
18Scharnieras van
rempedaal• Smeren met lithiumvet.√√√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBX9D0D0.book Page 5 Tuesday, January 21, 2020 5:05 PM
