2020 YAMAHA TRICITY 300 Instructieboekje (in Dutch)

Smart-sleutelsysteem
3-8
3
openen. Nadat de knop van het contactslot
is ingedrukt en de aanwezigheid van de
Smart-sleutel is bevestigd, kan het con-
tactslot worden gedraaid terwijl het contro-
lelampje van het Smart-sleutelsysteem
brandt (ongeveer 4 seconden).
WAARSCHUWING
DWA18720
Draai nooit het contactslot naar
“OFF”, “ ” of “OPEN” terwijl de machi-
ne rijdt. Hierdoor worden de elektrische
systemen uitgeschakeld, wat mogelijk
kan leiden tot verlies van de controle of
een ongeval.OPMERKINGDruk niet herhaaldelijk op de knop van het
contactslot en draai het contactslot niet va-
ker dan nodig is voor normaal gebruik. Als
u dit doet, wordt het Smart-sleutelsysteem
tijdelijk uitgeschakeld en gaat het controle-
lampje knipperen om schade aan het con-
tactslot te voorkomen. Wacht als dit
gebeurt tot het controlelampje stopt met
knipperen alvorens het contactslot weer te
bedienen.Hieronder worden de standen van het con-
tactslot beschreven.
DAU76500
ON (aan)
Alle elektrische circuits worden voorzien
van stroom en de motor kan worden ge-
start.
Het contact inschakelen1. Schakel de Smart-sleutel in en breng
deze binnen het ontvangstbereik van
het Smart-sleutelsysteem.
2. Druk op de knop van het contactslot:
het controlelampje van de Smart-sleu-
tel gaat ongeveer 4 seconden bran-
den.
3. Zet terwijl het controlelampje van het
Smart-sleutelsysteem brandt het con-
tactslot op “ON”. Alle richtingaanwij-
zers knipperen twee keer en het
contact wordt ingeschakeld.
OPMERKINGzAls de spanning van de voertuigaccu
laag is, knipperen de richtingaanwij-
zers niet.
zZie “Noodmodus” op pagina 8-40
voor informatie over het inschakelen
van het contact zonder de Smart-
sleutel.
DAU76510
OFF (uit)
Alle elektrische systemen zijn uitgescha-
keld.
Het contact uitschakelen1. Zet het contactslot op “OFF” terwijl de
Smart-sleutel is ingeschakeld en zich
binnen het ontvangstbereik van het
Smart-sleutelsysteem bevindt.
1. Drukken.
2. Draaien.1
2
1. Draaien.
1
UBX9D0D0.book Page 8 Tuesday, January 21, 2020 5:05 PM

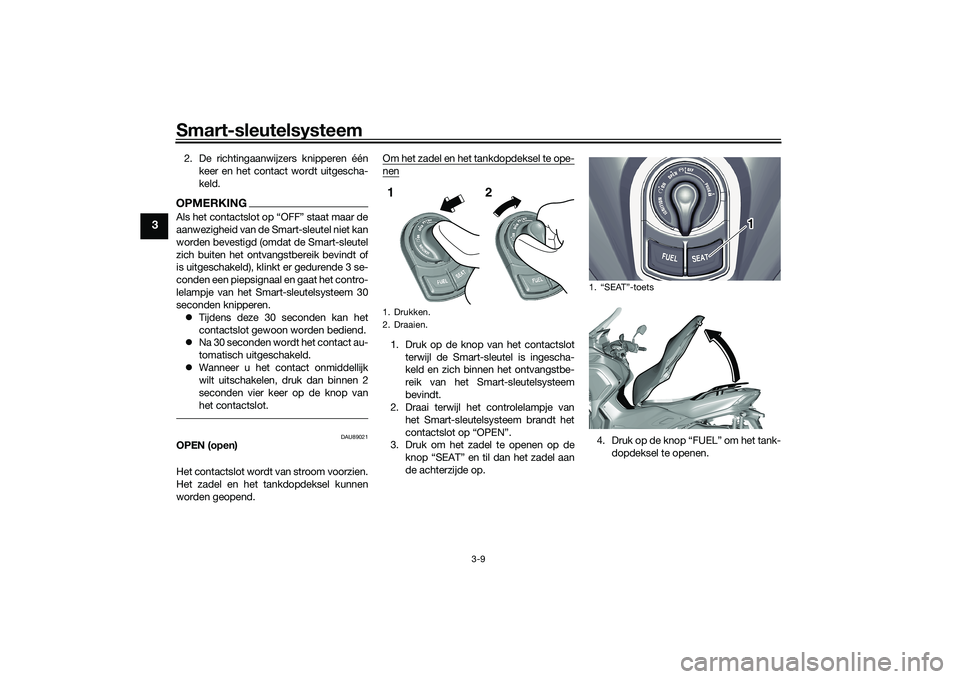

Smart-sleutelsysteem
3-9
3
2. De richtingaanwijzers knipperen één
keer en het contact wordt uitgescha-
keld.OPMERKING
aanwezigheid van de Smart-sleutel niet kan
worden bevestigd (omdat de Smart-sleutel
zich buiten het ontvangstbereik bevindt of
is uitgeschakeld), klinkt er gedurende 3 se-
conden een piepsignaal en gaat het contro-
lelampje van het Smart-sleutelsysteem 30
seconden knipperen.
zTijdens deze 30 seconden kan het
contactslot gewoon worden bediend.
zNa 30 seconden wordt het contact au-
tomatisch uitgeschakeld.
zWanneer u het contact onmiddellijk
wilt uitschakelen, druk dan binnen 2
seconden vier keer op de knop van
het contactslot.
DAU89021
OPEN (open)
Het contactslot wordt van stroom voorzien.
Het zadel en het tankdopdeksel kunnen
worden geopend.Om het zadel en het tankdopdeksel te ope-
nen1. Druk op de knop van het contactslot
terwijl de Smart-sleutel is ingescha-
keld en zich binnen het ontvangstbe-
reik van het Smart-sleutelsysteem
bevindt.
2. Draai terwijl het controlelampje van
het Smart-sleutelsysteem brandt het
contactslot op “OPEN”.
3. Druk om het zadel te openen op de
knop “SEAT” en til dan het zadel aan
de achterzijde op.4. Druk op de knop “FUEL” om het tank-
dopdeksel te openen.1. Drukken.
2. Draaien.1
2
1.
1
UBX9D0D0.book Page 9 Tuesday, January 21, 2020 5:05 PM

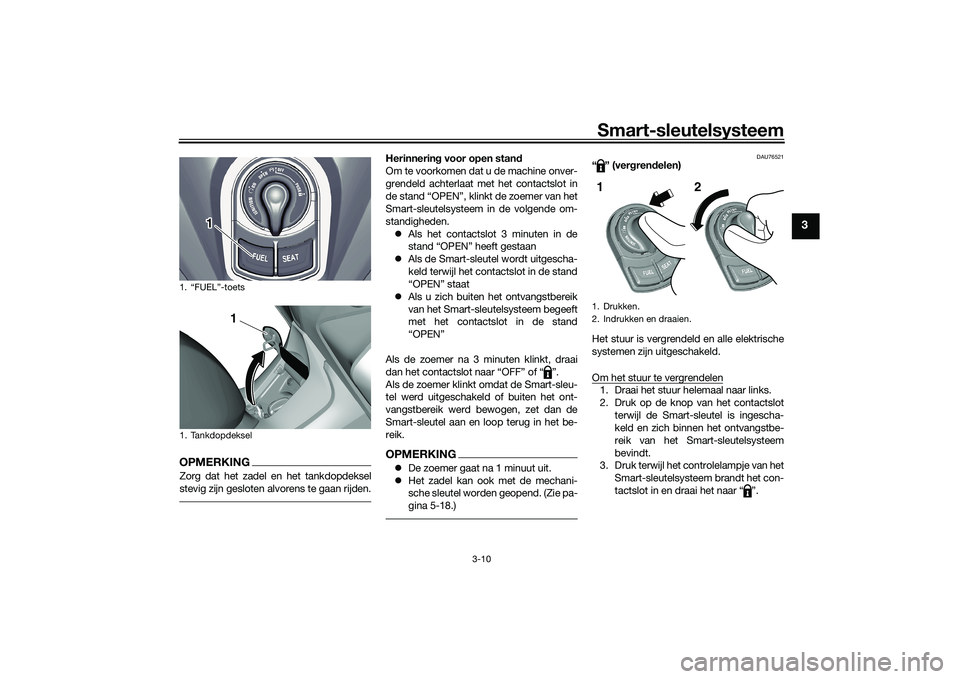

Smart-sleutelsysteem
3-10
3
OPMERKINGZorg dat het zadel en het tankdopdeksel
stevig zijn gesloten alvorens te gaan rijden.
Herinnering voor open stand
Om te voorkomen dat u de machine onver-
grendeld achterlaat met het contactslot in
de stand “OPEN”, klinkt de zoemer van het
Smart-sleutelsysteem in de volgende om-
standigheden.
zAls het contactslot 3 minuten in de
stand “OPEN” heeft gestaan
zAls de Smart-sleutel wordt uitgescha-
keld terwijl het contactslot in de stand
“OPEN” staat
zAls u zich buiten het ontvangstbereik
van het Smart-sleutelsysteem begeeft
met het contactslot in de stand
“OPEN”
Als de zoemer na 3 minuten klinkt, draai
dan het contactslot naar “OFF” of “ ”.
Als de zoemer klinkt omdat de Smart-sleu-
tel werd uitgeschakeld of buiten het ont-
vangstbereik werd bewogen, zet dan de
Smart-sleutel aan en loop terug in het be-
reik.OPMERKINGzDe zoemer gaat na 1 minuut uit.
zHet zadel kan ook met de mechani-
sche sleutel worden geopend. (Zie pa-
gina 5-18.)
DAU76521
“” (vergrendelen)
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld.
Om het stuur te vergrendelen1. Draai het stuur helemaal naar links.
2. Druk op de knop van het contactslot
terwijl de Smart-sleutel is ingescha-
keld en zich binnen het ontvangstbe-
reik van het Smart-sleutelsysteem
bevindt.
3. Druk terwijl het controlelampje van het
Smart-sleutelsysteem brandt het con-
tactslot in en draai het naar “ ”.
1. “FUEL”-toets
1. Tankdopdeksel
1
1
1. Drukken.
2. Indrukken en draaien.1
2
UBX9D0D0.book Page 10 Tuesday, January 21, 2020 5:05 PM

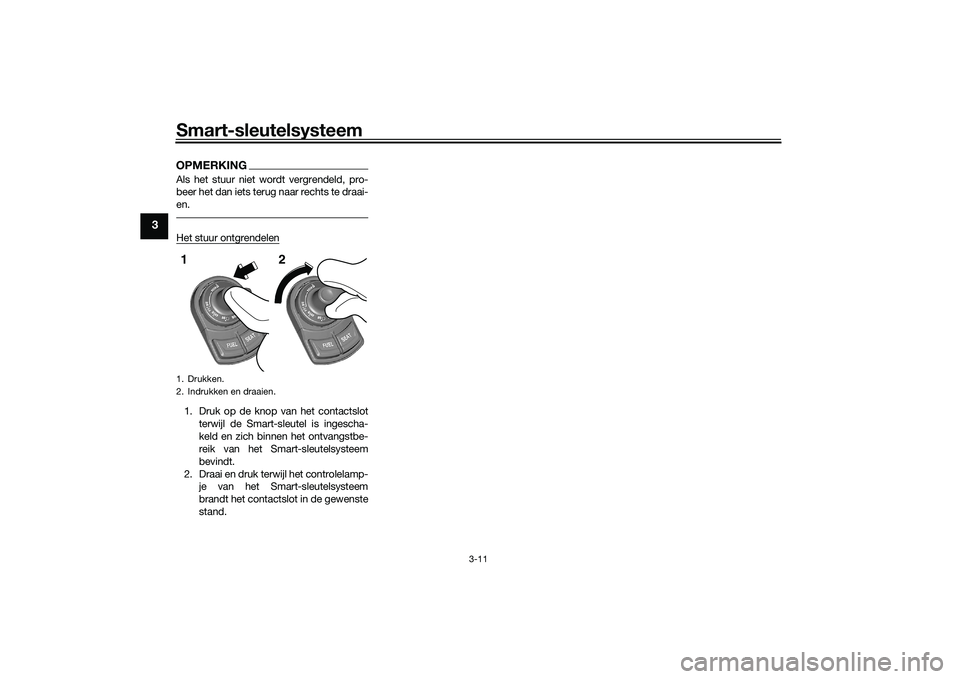

Smart-sleutelsysteem
3-11
3
OPMERKINGAls het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-
en.Het stuur ontgrendelen1. Druk op de knop van het contactslot
terwijl de Smart-sleutel is ingescha-
keld en zich binnen het ontvangstbe-
reik van het Smart-sleutelsysteem
bevindt.
2. Draai en druk terwijl het controlelamp-
je van het Smart-sleutelsysteem
brandt het contactslot in de gewenste
stand.1. Drukken.
2. Indrukken en draaien.1
2
UBX9D0D0.book Page 11 Tuesday, January 21, 2020 5:05 PM

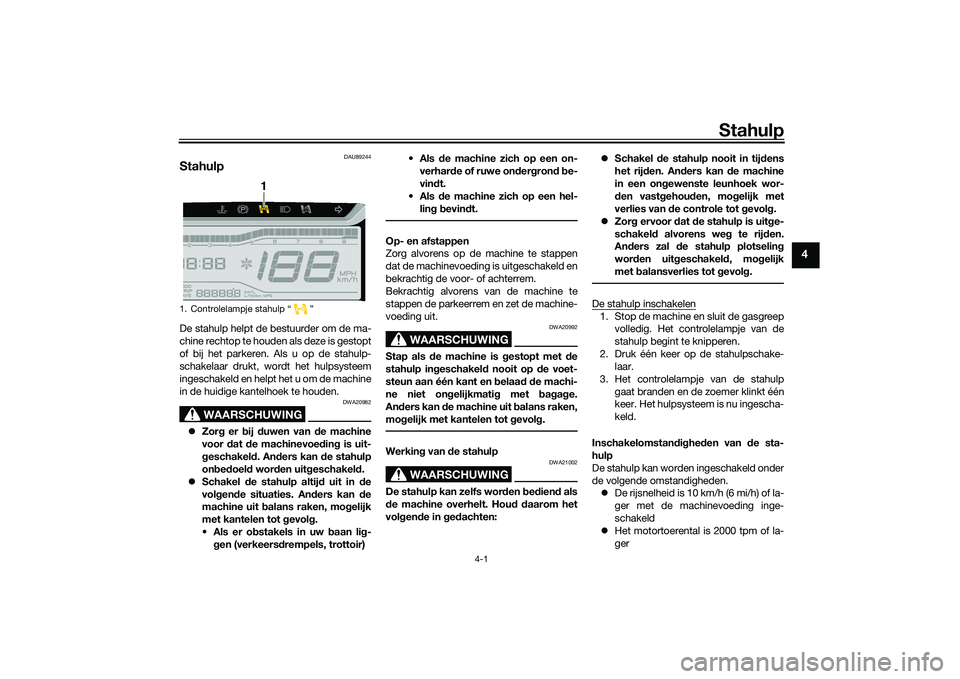

Stahulp
4-1
4
DAU89244
StahulpDe stahulp helpt de bestuurder om de ma-
chine rechtop te houden als deze is gestopt
of bij het parkeren. Als u op de stahulp-
schakelaar drukt, wordt het hulpsysteem
ingeschakeld en helpt het u om de machine
in de huidige kantelhoek te houden.
WAARSCHUWING
DWA20982
zZorg er bij duwen van de machine
voor dat de machinevoeding is uit-
geschakeld. Anders kan de stahulp
onbedoeld worden uitgeschakeld.
zSchakel de stahulp altijd uit in de
volgende situaties. Anders kan de
machine uit balans raken, mogelijk
met kantelen tot gevolg.
bstakels in uw baan lig-
gen (verkeersdrempels, trottoir)de machine zich op een on-
verharde of ruwe ondergrond be-
vindt.
de machine zich op een hel-
ling
bevindt.
Op- en afstappen
Zorg alvorens op de machine te stappen
dat de machinevoeding is uitgeschakeld en
bekrachtig de voor- of achterrem.
Bekrachtig alvorens van de machine te
stappen de parkeerrem en zet de machine-
voeding uit.
WAARSCHUWING
DWA20992
Stap als de machine is gestopt met de
stahulp ingeschakeld nooit op de voet-
steun aan één kant en belaad de machi-
ne niet ongelijkmatig met bagage.
Anders kan de machine uit balans raken,
mogelijk met kantelen tot gevolg.Werking van de stahulp
WAARSCHUWING
DWA21002
De stahulp kan zelfs worden bediend als
de machine overhelt. Houd daarom het
volgende in gedachten:zSchakel de stahulp nooit in tijdens
het rijden. Anders kan de machine
in een ongewenste leunhoek wor-
den vastgehouden, mogelijk met
verlies van de controle tot gevolg.
zZorg ervoor dat de stahulp is uitge-
schakeld alvorens weg te rijden.
Anders zal de stahulp plotseling
worden uitgeschakeld, mogelijk
met balansverlies tot gevolg.
De stahulp inschakelen1. Stop de machine en sluit de gasgreep
volledig. Het controlelampje van de
stahulp begint te knipperen.
2. Druk één keer op de stahulpschake-
laar.
3. Het controlelampje van de stahulp
gaat branden en de zoemer klinkt één
keer. Het hulpsysteem is nu ingescha-
keld.
Inschakelomstandigheden van de sta-
hulp
De stahulp kan worden ingeschakeld onder
de volgende omstandigheden.
zDe rijsnelheid is 10 km/h (6 mi/h) of la-
ger met de machinevoeding inge-
schakeld
zHet motortoerental is 2000 tpm of la-
ger
1. Controlelampje stahulp “ ”
1
UBX9D0D0.book Page 1 Tuesday, January 21, 2020 5:05 PM

Stahulp
4-2
4
zDe gasgreep is volledig gesloten ter-
wijl de motor draait
zHet waarschuwingslampje van de sta-
hulp is uit
zDe stahulpschakelaar is aanLET OP
DCA26992
Bij een lage accuspanning kan de sta-
hulp de machine in de huidige positie
vasthouden, zelfs als de schakelaar
wordt bediend. Vermijd om dit te voor-
komen onjuist gebruik, zoals:
zTegelijkertijd indrukken van de
startknop en de stahulpschakelaar.
zHerhaaldelijk bedienen van de sta-
hulp terwijl de motor niet draait.De stahulp uitschakelen1. Stop de machine en houd deze recht-
op.
2. Druk twee keer op de stahulpschake-
laar.
3. Het controlelampje van de stahulp
knippert en de zoemer klinkt twee
keer. Het hulpsysteem is nu uitge-
schakeld.Omstandigheden waarbij de stahulp au-
tomatisch wordt uitgeschakeld
De stahulp wordt automatisch uitgescha-
keld als een van de volgende omstandighe-
den wordt gedetecteerd.
zDe rijsnelheid is hoger dan 10 km/h (6
mi/h) met de machinevoeding inge-
schakeld
zHet motortoerental is hoger dan 2300
tpm
zDe gasgreep wordt bediend terwijl de
motor draait
WAARSCHUWING
DWA21012
zLaat de motor niet met hoge toeren
draaien als de machine stilstaat en
de stahulp is ingeschakeld. Anders
zal de stahulp onbedoeld worden
uitgeschakeld, mogelijk met ba-
lansverlies tot gevolg.
zLaat de machine niet uitrollen met
de machinevoeding uitgeschakeld.
Anders kan als u de machinevoe-
ding tijdens het uitrollen inschakelt
de stahulp onbedoeld worden uit-
geschakeld, mogelijk met balans-
verlies tot gevolg.
UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM

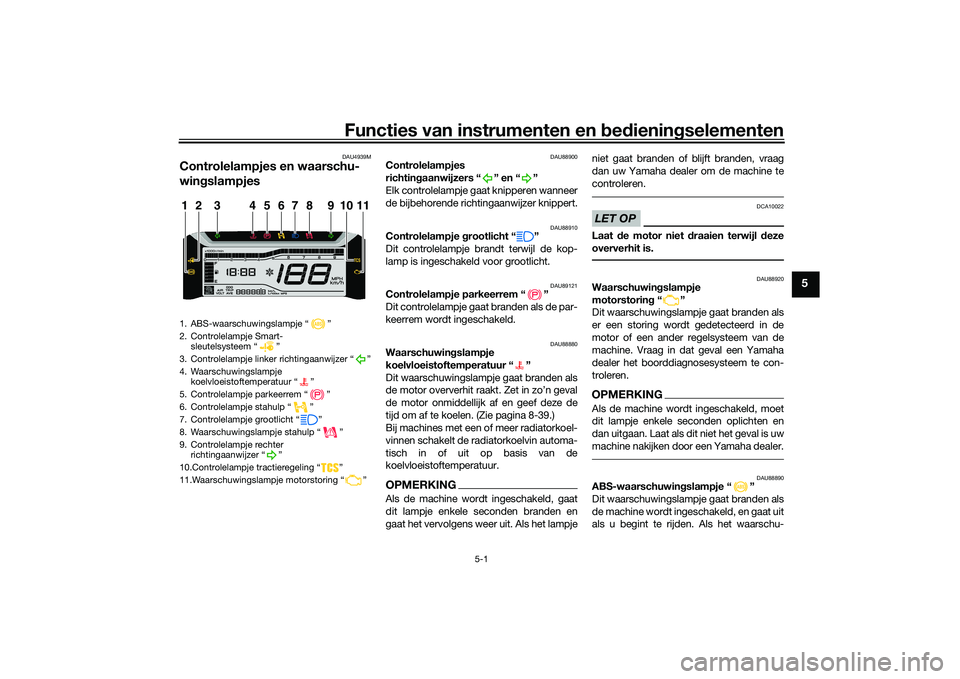

Functies van instrumenten en bedieningselementen
5-1
5
DAU4939M
Controlelampjes en waarschu-
wingslampjes
DAU88900
Controlelampjes
richtingaanwijzers “ ” en “ ”
Elk controlelampje gaat knipperen wanneer
de bijbehorende richtingaanwijzer knippert.
DAU88910
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU89121
Controlelampje parkeerrem “ ”
Dit controlelampje gaat branden als de par-
keerrem wordt ingeschakeld.
DAU88880
Waarschuwingslampje
koelvloeistoftemperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de
tijd om af te koelen. (Zie pagina 8-39.)
Bij machines met een of meer radiatorkoel-
vinnen schakelt de radiatorkoelvin automa-
tisch in of uit op basis van de
koelvloeistoftemperatuur.OPMERKINGAls de machine wordt ingeschakeld, gaat
dit lampje enkele seconden branden en
gaat het vervolgens weer uit. Als het lampjeniet gaat branden of blijft branden, vraag
dan uw Yamaha dealer om de machine te
controleren.
LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.
DAU88920
Waarschuwingslampje
motorstoring“”
Dit waarschuwingslampje gaat branden als
er een storing wordt gedetecteerd in de
motor of een ander regelsysteem van de
machine. Vraag in dat geval een Yamaha
dealer het boorddiagnosesysteem te con-
troleren.OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Laat als dit niet het geval is uw
machine nakijken door een Yamaha dealer.
DAU88890
ABS-waarschuwingslampje “ ”
Dit waarschuwingslampje gaat branden als
de machine wordt ingeschakeld, en gaat uit
als u begint te rijden. Als het waarschu-
1. ABS-waarschuwingslampje “ ”
2. Controlelampje Smart-
sleutelsysteem “ ”
3. Controlelampje linker richtingaanwijzer “ ”
4. Waarschuwingslampje
koelvloeistoftemperatuur “ ”
5. Controlelampje parkeerrem “ ”
6. Controlelampje stahulp “ ”
7. Controlelampje grootlicht “ ”
8. Waarschuwingslampje stahulp “ ”
9. Controlelampje rechter
richtingaanwijzer “ ”
10.Controlelampje tractieregeling “ ”
11.Waarschuwingslampje motorstoring “ ”1
11 2
3
4
5
6
7
8
9
10
UBX9D0D0.book Page 1 Tuesday, January 21, 2020 5:05 PM

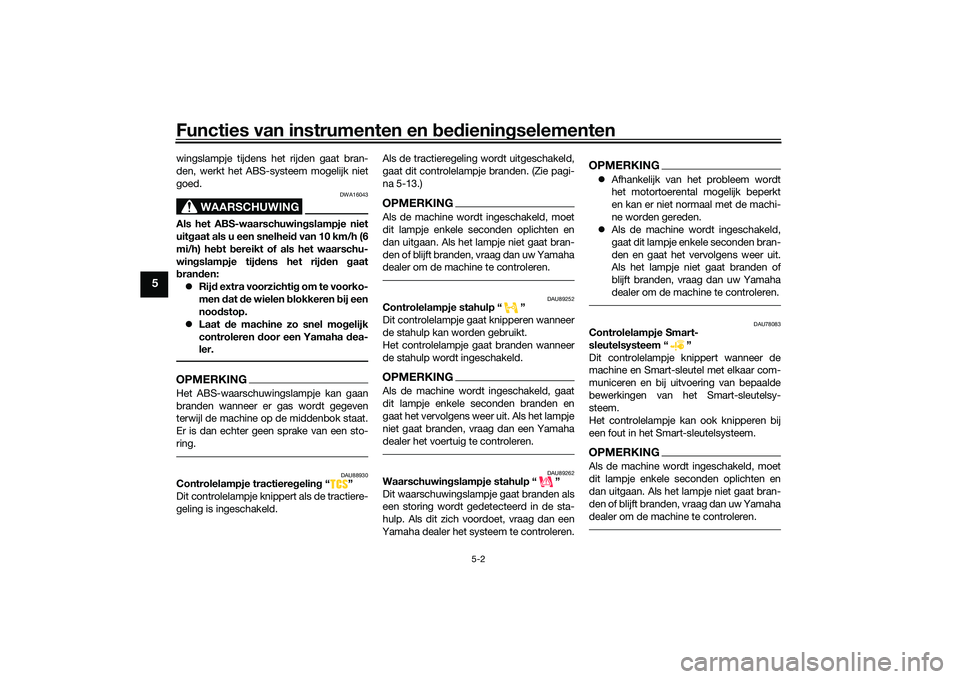

Functies van instrumenten en bedieningselementen
5-2
5
wingslampje tijdens het rijden gaat bran-
den, werkt het ABS-systeem mogelijk niet
goed.
WAARSCHUWING
DWA16043
Als het ABS-waarschuwingslampje niet
uitgaat als u een snelheid van 10 km/h (6
mi/h) hebt bereikt of als het waarschu-
wingslampje tijdens het rijden gaat
branden:
zRijd extra voorzichtig om te voorko-
men dat de wielen blokkeren bij een
noodstop.
zLaat de machine zo snel mogelijk
controleren door een Yamaha dea-
ler.OPMERKINGHet ABS-waarschuwingslampje kan gaan
branden wanneer er gas wordt gegeven
terwijl de machine op de middenbok staat.
Er is dan echter geen sprake van een sto-
ring.
DAU88930
Controlelampje tractieregeling“”
Dit controlelampje knippert als de tractiere-
geling is ingeschakeld.Als de tractieregeling wordt uitgeschakeld,
gaat dit controlelampje branden. (Zie pagi-
na 5-13.)
OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamaha
dealer om de machine te controleren.
DAU89252
Controlelampje stahulp “ ”
Dit controlelampje gaat knipperen wanneer
de stahulp kan worden gebruikt.
Het controlelampje gaat branden wanneer
de stahulp wordt ingeschakeld.OPMERKINGAls de machine wordt ingeschakeld, gaat
dit lampje enkele seconden branden en
gaat het vervolgens weer uit. Als het lampje
niet gaat branden, vraag dan een Yamaha
dealer het voertuig te controleren.
DAU89262
Waarschuwingslampje stahulp “ ”
Dit waarschuwingslampje gaat branden als
een storing wordt gedetecteerd in de sta-
hulp. Als dit zich voordoet, vraag dan een
Yamaha dealer het systeem te controleren.
OPMERKINGzAfhankelijk van het probleem wordt
het motortoerental mogelijk beperkt
en kan er niet normaal met de machi-
ne worden gereden.
zAls de machine wordt ingeschakeld,
gaat dit lampje enkele seconden bran-
den en gaat het vervolgens weer uit.
Als het lampje niet gaat branden of
blijft branden, vraag dan uw Yamaha
dealer om de machine te controleren.
DAU78083
Controlelampje Smart-
sleutelsysteem “ ”
Dit controlelampje knippert wanneer de
machine en Smart-sleutel met elkaar com-
municeren en bij uitvoering van bepaalde
bewerkingen van het Smart-sleutelsy-
steem.
Het controlelampje kan ook knipperen bij
een fout in het Smart-sleutelsysteem.OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamaha
dealer om de machine te controleren.
UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM
