2020 YAMAHA TRICITY 300 Instructieboekje (in Dutch)

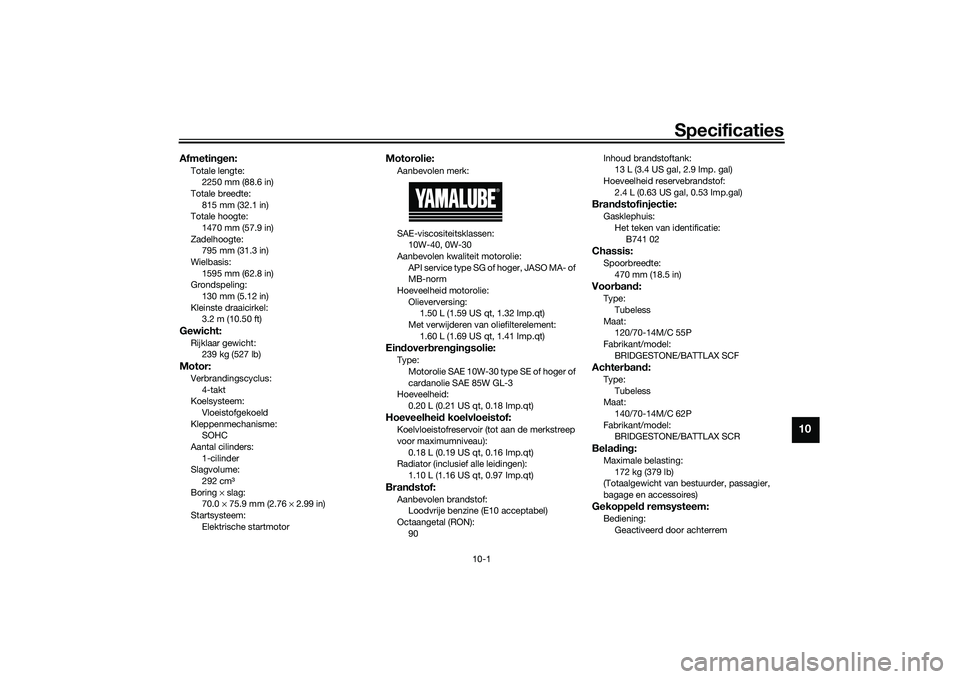

Specificaties
10-1
10
Afmetingen:Totale lengte:
2250 mm (88.6 in)
Totale breedte:
815 mm (32.1 in)
Totale hoogte:
1470 mm (57.9 in)
Zadelhoogte:
795 mm (31.3 in)
Wielbasis:
1595 mm (62.8 in)
Grondspeling:
130 mm (5.12 in)
Kleinste draaicirkel:
3.2 m (10.50 ft)Gewicht:Rijklaar gewicht:
239 kg (527 lb)Motor:Verbrandingscyclus:
4-takt
Koelsysteem:
Vloeistofgekoeld
Kleppenmechanisme:
SOHC
Aantal cilinders:
1-cilinder
Slagvolume:
292 cm3
Boring × slag:
70.0 × 75.9 mm (2.76 × 2.99 in)
Startsysteem:
Elektrische startmotor
Motorolie:Aanbevolen merk:
SAE-viscositeitsklassen:
10W-40, 0W-30
Aanbevolen kwaliteit motorolie:
API service type SG of hoger, JASO MA- of
MB-norm
Hoeveelheid motorolie:
Olieverversing:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Met verwijderen van oliefilterelement:
1.60 L (1.69 US qt, 1.41 Imp.qt)Eindoverbrengingsolie:Type:
Motorolie SAE 10W-30 type SE of hoger of
cardanolie SAE 85W GL-3
Hoeveelheid:
0.20 L (0.21 US qt, 0.18 Imp.qt)Hoeveelheid koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiator (inclusief alle leidingen):
1.10 L (1.16 US qt, 0.97 Imp.qt)Brandstof:Aanbevolen brandstof:
Loodvrije benzine (E10 acceptabel)
Octaangetal (RON):
90Inhoud brandstoftank:
13 L (3.4 US gal, 2.9 Imp. gal)
Hoeveelheid reservebrandstof:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Brandstofinjectie:Gasklephuis:
Het teken van identificatie:
B741 02Chassis:Spoorbreedte:
470 mm (18.5 in)Voorband:Type:
Tubeless
Maat:
120/70-14M/C 55P
Fabrikant/model:
BRIDGESTONE/BATTLAX SCFAchterband:Type:
Tubeless
Maat:
140/70-14M/C 62P
Fabrikant/model:
BRIDGESTONE/BATTLAX SCRBelading:Maximale belasting:
172 kg (379 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)Gekoppeld remsysteem:Bediening:
Geactiveerd door achterrem
UBX9D0D0.book Page 1 Tuesday, January 21, 2020 5:05 PM

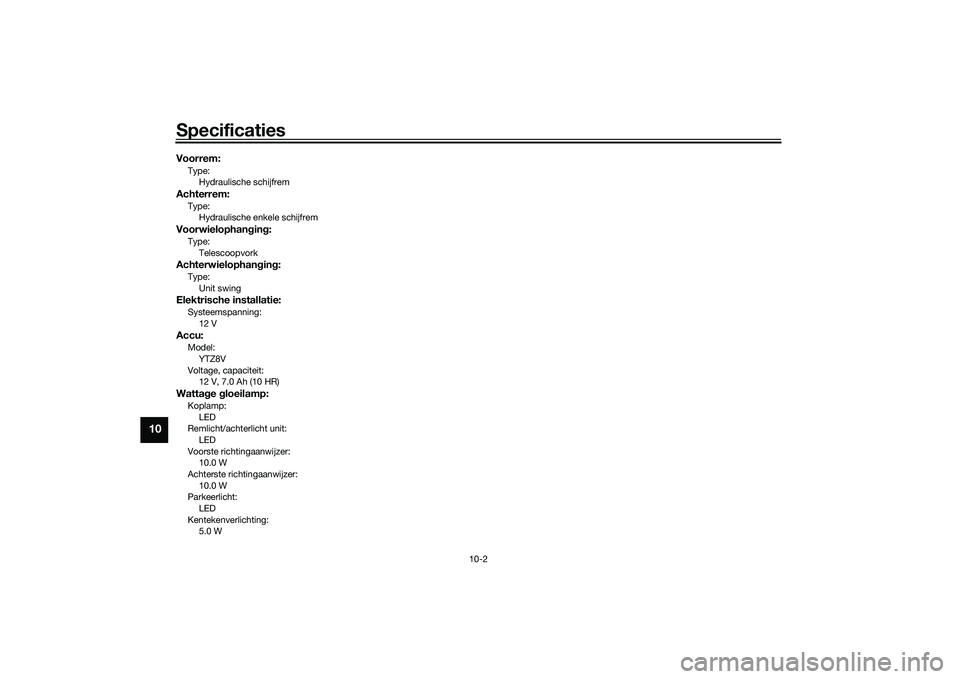

Specificaties
10-2
10
Voorrem:Type:
Hydraulische schijfremAchterrem:Type:
Hydraulische enkele schijfremVoorwielophanging:Type:
TelescoopvorkAchterwielophanging:Type:
Unit swingElektrische installatie:Systeemspanning:
12 VAccu:Model:
YTZ8V
Voltage, capaciteit:
12 V, 7.0 Ah (10 HR)Wattage gloeilamp:Koplamp:
LED
Remlicht/achterlicht unit:
LED
Voorste richtingaanwijzer:
10.0 W
Achterste richtingaanwijzer:
10.0 W
Parkeerlicht:
LED
Kentekenverlichting:
5.0 W
UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM

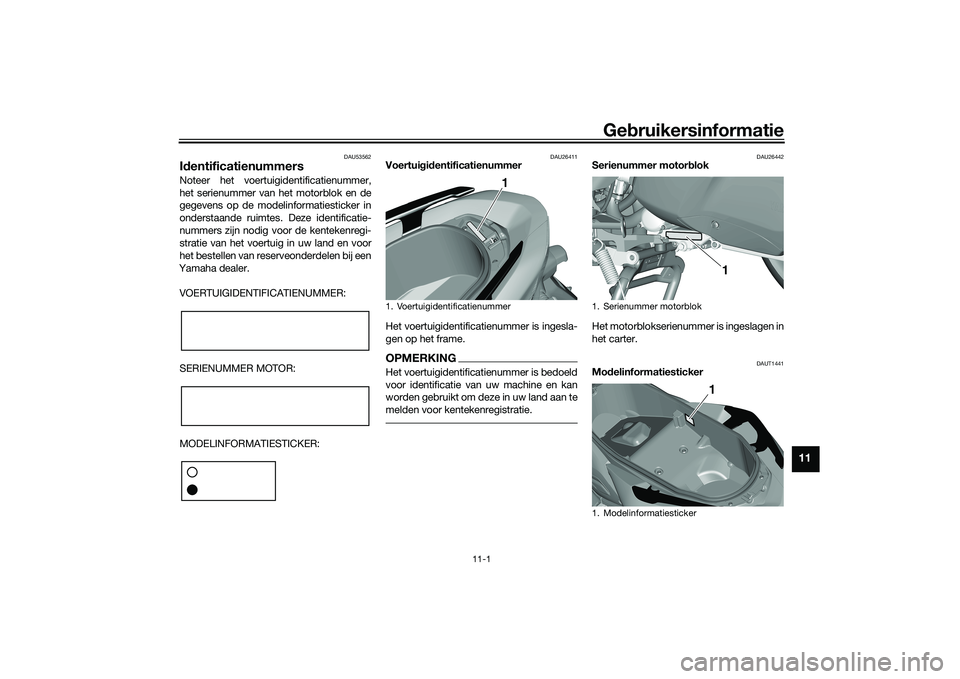

Gebruikersinformatie
11-1
11
DAU53562
IdentificatienummersNoteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26411
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan te
melden voor kentekenregistratie.
DAU26442
Serienummer motorblok
Het motorblokserienummer is ingeslagen in
het carter.
DAUT1441
Modelinformatiesticker
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
1
UBX9D0D0.book Page 1 Tuesday, January 21, 2020 5:05 PM

Gebruikersinformatie
11-2
11
De modelinformatiesticker is bevestigd aan
de binnenzijde van het opbergcomparti-
ment. (Zie pagina 5-18.) Noteer de informa-
tie op deze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om reserve-
onderdelen te bestellen bij een Yamaha
dealer.
DAU69910
DiagnosestekkerDe diagnosestekker bevindt zich op de
aangegeven plaats.
DAU85300
Registratie van voertuiggege-
vensDe ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en ten behoeve van on-
derzoek, ontwikkeling en statistische ana-
lyse.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten:
zInformatie over de voertuigstatus en
motorprestaties
zInformatie over brandstofinspuiting en
emissie
Deze gegevens worden alleen geüpload
wanneer een speciaal diagnosegereed-
schap van Yamaha op de machine wordt
aangesloten, bijvoorbeeld bij de uitvoering
van controles of onderhoudsprocedures.
Geüploade voertuiggegevens worden op
passende wijze behandeld in overeenstem-
ming met het volgende Privacybeleid.
Privacybeleid
Yamaha deelt deze gegevens niet met an-
dere partijen, met uitzondering van de on-
derstaande gevallen. Daarnaast kan
Yamaha voertuiggegevens verstrekken aan
1. Diagnosestekker
1 1
https://www.yamaha-motor.eu/nl/
privacy/privacy-policy.aspx
UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM

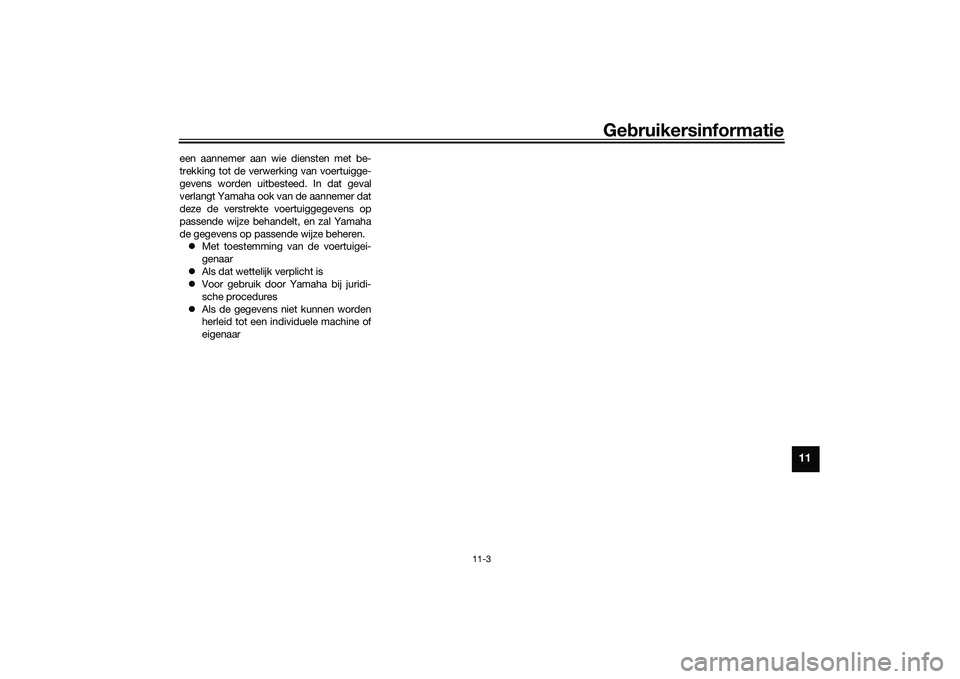

Gebruikersinformatie
11-3
11
een aannemer aan wie diensten met be-
trekking tot de verwerking van voertuigge-
gevens worden uitbesteed. In dat geval
verlangt Yamaha ook van de aannemer dat
deze de verstrekte voertuiggegevens op
passende wijze behandelt, en zal Yamaha
de gegevens op passende wijze beheren.
zMet toestemming van de voertuigei-
genaar
zAls dat wettelijk verplicht is
zVoor gebruik door Yamaha bij juridi-
sche procedures
zAls de gegevens niet kunnen worden
herleid tot een individuele machine of
eigenaar
UBX9D0D0.book Page 3 Tuesday, January 21, 2020 5:05 PM

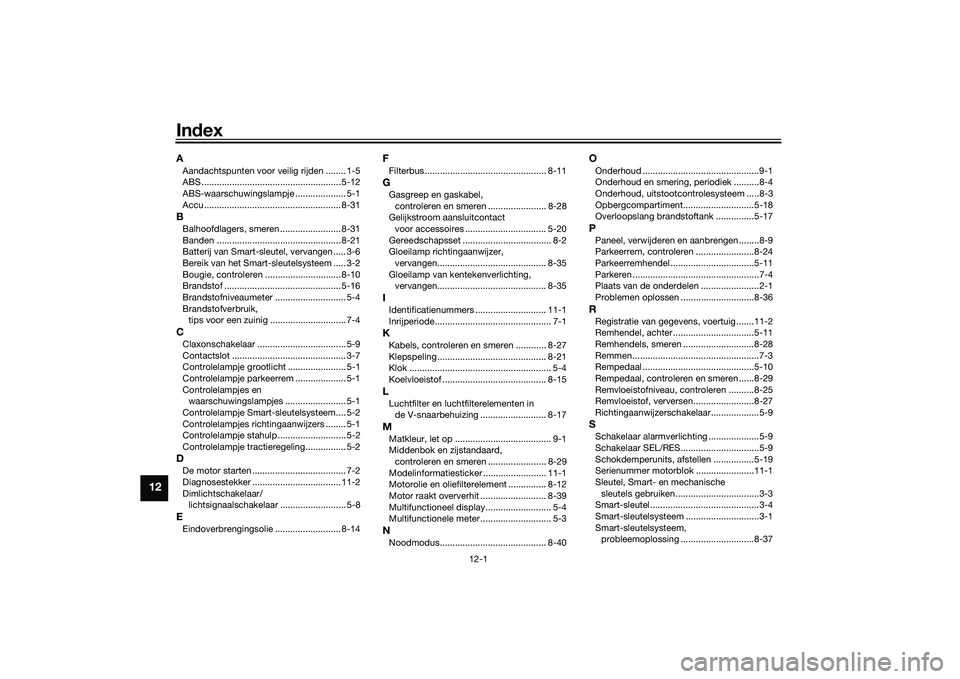

12-1
12
IndexAAandachtspunten voor veilig rijden ........ 1-5
ABS ....................................................... 5-12
ABS-waarschuwingslampje .................... 5-1
Accu ...................................................... 8-31BBalhoofdlagers, smeren ........................ 8-31
Banden ................................................. 8-21
Batterij van Smart-sleutel, vervangen ..... 3-6
Bereik van het Smart-sleutelsysteem ..... 3-2
Bougie, controleren .............................. 8-10
Brandstof .............................................. 5-16
Brandstofniveaumeter ............................ 5-4
Brandstofverbruik,
tips voor een zuinig .............................. 7-4CClaxonschakelaar ................................... 5-9
Contactslot ............................................. 3-7
Controlelampje grootlicht ....................... 5-1
Controlelampje parkeerrem .................... 5-1
Controlelampjes en
waarschuwingslampjes ........................ 5-1
Controlelampje Smart-sleutelsysteem.... 5-2
Controlelampjes richtingaanwijzers ........ 5-1
Controlelampje stahulp ........................... 5-2
Controlelampje tractieregeling................ 5-2DDe motor starten ..................................... 7-2
Diagnosestekker ................................... 11-2
Dimlichtschakelaar/
lichtsignaalschakelaar .......................... 5-8EEindoverbrengingsolie .......................... 8-14
FFilterbus ................................................ 8-11GGasgreep en gaskabel,
controleren en smeren ....................... 8-28
Gelijkstroom aansluitcontact
voor accessoires ................................ 5-20
Gereedschapsset ................................... 8-2
Gloeilamp richtingaanwijzer,
vervangen........................................... 8-35
Gloeilamp van kentekenverlichting,
vervangen........................................... 8-35IIdentificatienummers ............................ 11-1
Inrijperiode.............................................. 7-1KKabels, controleren en smeren ............ 8-27
Klepspeling ........................................... 8-21
Klok ........................................................ 5-4
Koelvloeistof ......................................... 8-15LLuchtfilter en luchtfilterelementen in
de V-snaarbehuizing .......................... 8-17MMatkleur, let op ...................................... 9-1
Middenbok en zijstandaard,
controleren en smeren ....................... 8-29
Modelinformatiesticker ......................... 11-1
Motorolie en oliefilterelement ............... 8-12
Motor raakt oververhit .......................... 8-39
Multifunctioneel display.......................... 5-4
Multifunctionele meter ............................ 5-3NNoodmodus.......................................... 8-40
OOnderhoud ..............................................9-1
Onderhoud en smering, periodiek ..........8-4
Onderhoud, uitstootcontrolesysteem .....8-3
Opbergcompartiment............................5-18
Overloopslang brandstoftank ...............5-17PPaneel, verwijderen en aanbrengen ........8-9
Parkeerrem, controleren .......................8-24
Parkeerremhendel .................................5-11
Parkeren ..................................................7-4
Plaats van de onderdelen .......................2-1
Problemen oplossen .............................8-36RRegistratie van gegevens, voertuig .......11-2
Remhendel, achter ................................5-11
Remhendels, smeren ............................8-28
Remmen..................................................7-3
Rempedaal ............................................5-10
Rempedaal, controleren en smeren ......8-29
Remvloeistofniveau, controleren ..........8-25
Remvloeistof, verversen........................8-27
Richtingaanwijzerschakelaar...................5-9SSchakelaar alarmverlichting ....................5-9
Schakelaar SEL/RES...............................5-9
Schokdemperunits, afstellen ................5-19
Serienummer motorblok .......................11-1
Sleutel, Smart- en mechanische
sleutels gebruiken.................................3-3
Smart-sleutel...........................................3-4
Smart-sleutelsysteem .............................3-1
Smart-sleutelsysteem,
probleemoplossing .............................8-37
UBX9D0D0.book Page 1 Tuesday, January 21, 2020 5:05 PM

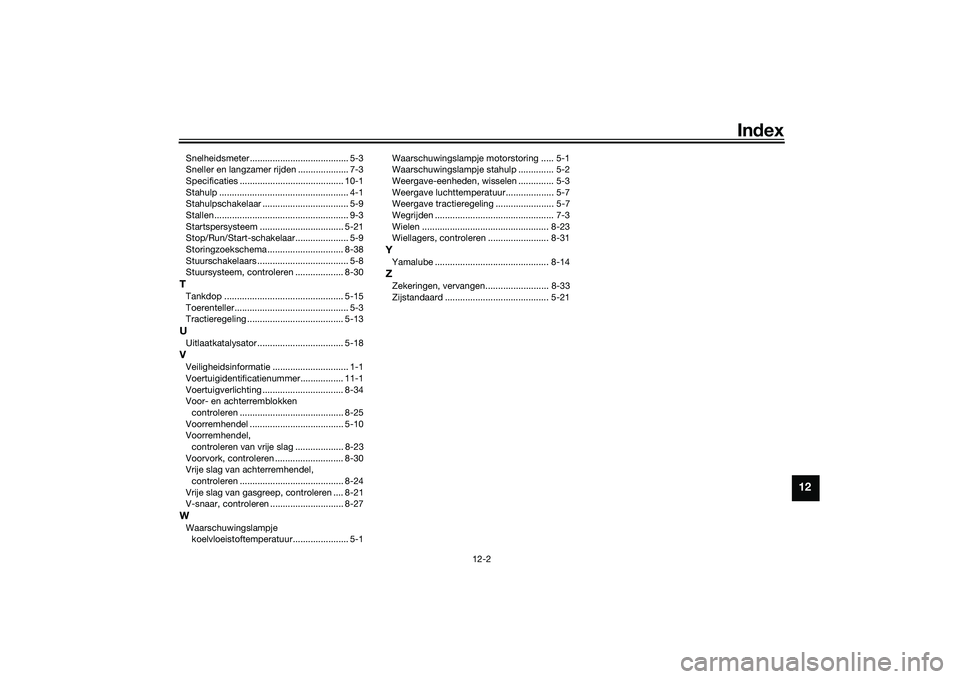

Index
12-2
12
Snelheidsmeter....................................... 5-3
Sneller en langzamer rijden .................... 7-3
Specificaties ......................................... 10-1
Stahulp ................................................... 4-1
Stahulpschakelaar .................................. 5-9
Stallen..................................................... 9-3
Startspersysteem ................................. 5-21
Stop/Run/Start-schakelaar ..................... 5-9
Storingzoekschema .............................. 8-38
Stuurschakelaars .................................... 5-8
Stuursysteem, controleren ................... 8-30TTankdop ............................................... 5-15
Toerenteller............................................. 5-3
Tractieregeling ...................................... 5-13UUitlaatkatalysator .................................. 5-18VVeiligheidsinformatie .............................. 1-1
Voertuigidentificatienummer................. 11-1
Voertuigverlichting ................................ 8-34
Voor- en achterremblokken
controleren ......................................... 8-25
Voorremhendel ..................................... 5-10
Voorremhendel,
controleren van vrije slag ................... 8-23
Voorvork, controleren ........................... 8-30
Vrije slag van achterremhendel,
controleren ......................................... 8-24
Vrije slag van gasgreep, controleren .... 8-21
V-snaar, controleren ............................. 8-27WWaarschuwingslampje
koelvloeistoftemperatuur...................... 5-1Waarschuwingslampje motorstoring ..... 5-1
Waarschuwingslampje stahulp .............. 5-2
Weergave-eenheden, wisselen .............. 5-3
Weergave luchttemperatuur................... 5-7
Weergave tractieregeling ....................... 5-7
Wegrijden ............................................... 7-3
Wielen .................................................. 8-23
Wiellagers, controleren ........................ 8-31
YYamalube ............................................. 8-14ZZekeringen, vervangen......................... 8-33
Zijstandaard ......................................... 5-21
UBX9D0D0.book Page 2 Tuesday, January 21, 2020 5:05 PM

DIC183
Oorspronkelijke gebruiksaanwijzing
PRINTED IN THE NETHERLANDS2020.01
