2020 YAMAHA TRICITY 300 Instructieboekje (in Dutch)

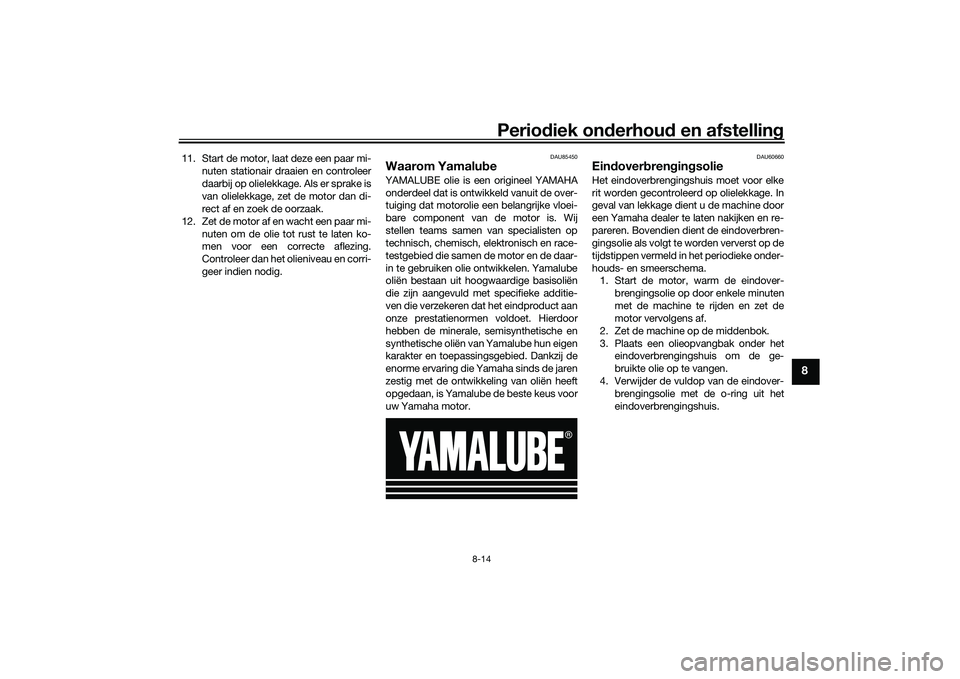

Periodiek onderhoud en afstelling
8-14
8
11. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
12. Zet de motor af en wacht een paar mi-
nuten om de olie tot rust te laten ko-
men voor een correcte aflezing.
Controleer dan het olieniveau en corri-
geer indien nodig.
DAU85450
Waarom YamalubeYAMALUBE olie is een origineel YAMAHA
onderdeel dat is ontwikkeld vanuit de over-
tuiging dat motorolie een belangrijke vloei-
bare component van de motor is. Wij
stellen teams samen van specialisten op
technisch, chemisch, elektronisch en race-
testgebied die samen de motor en de daar-
in te gebruiken olie ontwikkelen. Yamalube
oliën bestaan uit hoogwaardige basisoliën
die zijn aangevuld met specifieke additie-
ven die verzekeren dat het eindproduct aan
onze prestatienormen voldoet. Hierdoor
hebben de minerale, semisynthetische en
synthetische oliën van Yamalube hun eigen
karakter en toepassingsgebied. Dankzij de
enorme ervaring die Yamaha sinds de jaren
zestig met de ontwikkeling van oliën heeft
opgedaan, is Yamalube de beste keus voor
uw Yamaha motor.
DAU60660
EindoverbrengingsolieHet eindoverbrengingshuis moet voor elke
rit worden gecontroleerd op olielekkage. In
geval van lekkage dient u de machine door
een Yamaha dealer te laten nakijken en re-
pareren. Bovendien dient de eindoverbren-
gingsolie als volgt te worden ververst op de
tijdstippen vermeld in het periodieke onder-
houds- en smeerschema.
1. Start de motor, warm de eindover-
brengingsolie op door enkele minuten
met de machine te rijden en zet de
motor vervolgens af.
2. Zet de machine op de middenbok.
3. Plaats een olieopvangbak onder het
eindoverbrengingshuis om de ge-
bruikte olie op te vangen.
4. Verwijder de vuldop van de eindover-
brengingsolie met de o-ring uit het
eindoverbrengingshuis.
UBX9D0D0.book Page 14 Tuesday, January 21, 2020 5:05 PM

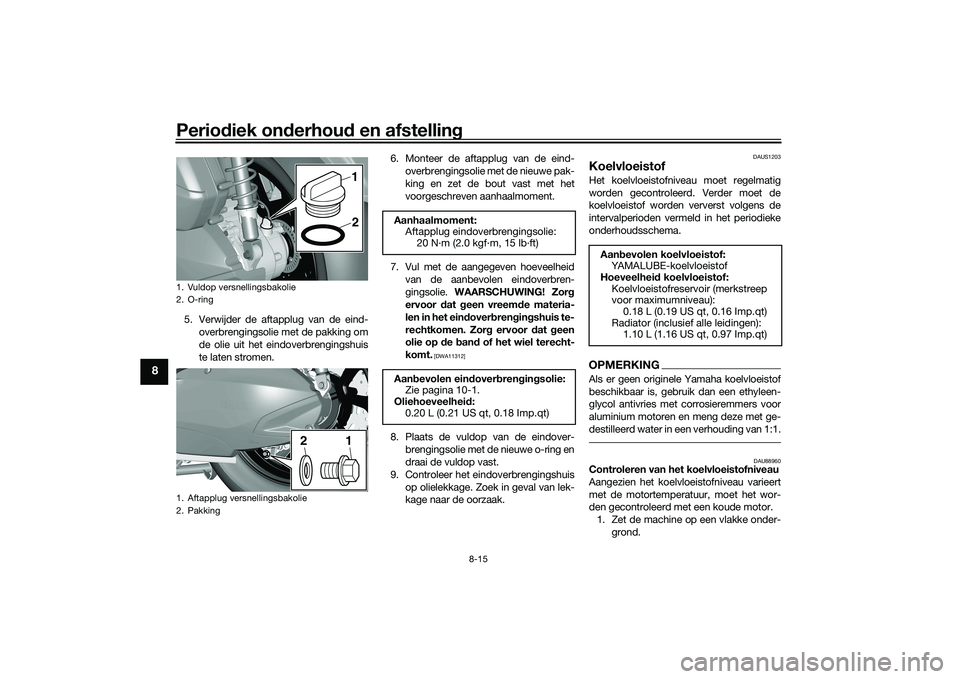

Periodiek onderhoud en afstelling
8-15
8
5. Verwijder de aftapplug van de eind-
overbrengingsolie met de pakking om
de olie uit het eindoverbrengingshuis
te laten stromen.6. Monteer de aftapplug van de eind-
overbrengingsolie met de nieuwe pak-
king en zet de bout vast met het
voorgeschreven aanhaalmoment.
7. Vul met de aangegeven hoeveelheid
van de aanbevolen eindoverbren-
gingsolie. WAARSCHUWING! Zorg
ervoor dat geen vreemde materia-
len in het eindoverbrengingshuis te-
rechtkomen. Zorg ervoor dat geen
olie op de band of het wiel terecht-
komt.
[DWA11312]
8. Plaats de vuldop van de eindover-
brengingsolie met de nieuwe o-ring en
draai de vuldop vast.
9. Controleer het eindoverbrengingshuis
op olielekkage. Zoek in geval van lek-
kage naar de oorzaak.
DAUS1203
KoelvloeistofHet koelvloeistofniveau moet regelmatig
worden gecontroleerd. Verder moet de
koelvloeistof worden ververst volgens de
intervalperioden vermeld in het periodieke
onderhoudsschema.OPMERKINGAls er geen originele Yamaha koelvloeistof
beschikbaar is, gebruik dan een ethyleen-
glycol antivries met corrosieremmers voor
aluminium motoren en meng deze met ge-
destilleerd water in een verhouding van 1:1.
DAU88960
Controleren van het koelvloeistofniveau
Aangezien het koelvloeistofniveau varieert
met de motortemperatuur, moet het wor-
den gecontroleerd met een koude motor.
1. Zet de machine op een vlakke onder-
grond.
1. Vuldop versnellingsbakolie
2. O-ring
1. Aftapplug versnellingsbakolie
2. Pakking
1
21
2
Aanhaalmoment:
Aftapplug eindoverbrengingsolie:
20 N·m (2.0 kgf·m, 15 lb·ft)
Aanbevolen eindoverbrengingsolie:
Zie pagina 10-1.
Oliehoeveelheid:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Aanbevolen koelvloeistof:
YAMALUBE-koelvloeistof
Hoeveelheid koelvloeistof:
Koelvloeistofreservoir (merkstreep
voor maximumniveau):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiator (inclusief alle leidingen):
1.10 L (1.16 US qt, 0.97 Imp.qt)
UBX9D0D0.book Page 15 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-16
8
2. Houd de machine rechtop of zet deze
op de middenbok.
3. Controleer het koelvloeistofniveau via
het kijkglas.
4. Als de koelvloeistof op of beneden de
merkstreep voor minimumniveau
staat, verwijder dan de voetplaatmat
aan de linkerzijde door deze omhoog
te trekken.5. Verwijder de afdekking van het koel-
vloeistofreservoir.
6. Verwijder de dop van het koelvloei-
stofreservoir. WAARSCHUWING!
Verwijder alleen de dop van het
koelvloeistofreservoir. Probeernooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA15162]
7. Vul koelvloeistof bij tot de merkstreep
voor maximumniveau. LET OP: Als er
geen koelvloeistof aanwezig is, ge-
bruik dan in plaats daarvan gedistil-
leerd water of onthard leidingwater.
Gebruik geen hard water of zout
water, dit is schadelijk voor de mo-
tor. Als er in plaats van koelvloeistof
water is gebruikt, vervang dit dan
zo snel mogelijk door koelvloeistof,
anders is het systeem niet be-
schermd tegen vorst en corrosie.
Als er water aan de koelvloeistof is
toegevoegd, laat dan een Yamaha
dealer zo snel mogelijk het anti-
vriesgehalte van de koelvloeistof
1. Kijkglas koelvloeistofniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
2
3 23
11
1. Mat op de voetplaat
1. Kap koelvloeistofreservoir
1 1
1 1
1. Dop koelvloeistofreservoir
1 1
UBX9D0D0.book Page 16 Tuesday, January 21, 2020 5:05 PM

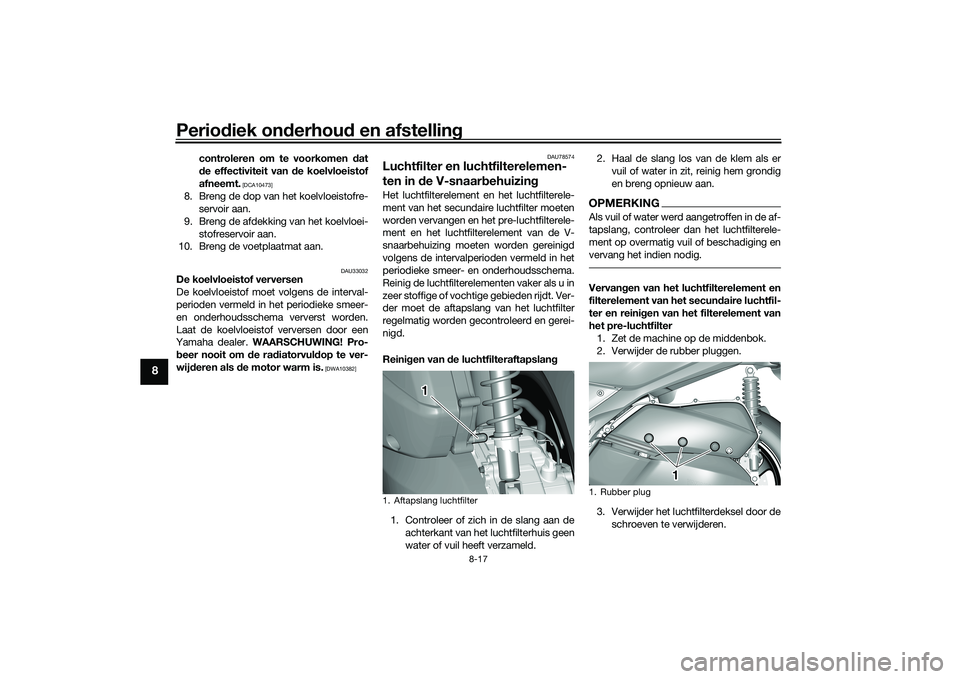

Periodiek onderhoud en afstelling
8-17
8
controleren om te voorkomen dat
de effectiviteit van de koelvloeistof
afneemt.
[DCA10473]
8. Breng de dop van het koelvloeistofre-
servoir aan.
9. Breng de afdekking van het koelvloei-
stofreservoir aan.
10. Breng de voetplaatmat aan.
DAU33032
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10382]DAU78574
Luchtfilter en luchtfilterelemen-
ten in de V-snaarbehuizingHet luchtfilterelement en het luchtfilterele-
ment van het secundaire luchtfilter moeten
worden vervangen en het pre-luchtfilterele-
ment en het luchtfilterelement van de V-
snaarbehuizing moeten worden gereinigd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
Reinig de luchtfilterelementen vaker als u in
zeer stoffige of vochtige gebieden rijdt. Ver-
der moet de aftapslang van het luchtfilter
regelmatig worden gecontroleerd en gerei-
nigd.
Reinigen van de luchtfilteraftapslang
1. Controleer of zich in de slang aan de
achterkant van het luchtfilterhuis geen
water of vuil heeft verzameld.2. Haal de slang los van de klem als er
vuil of water in zit, reinig hem grondig
en breng opnieuw aan.
OPMERKINGAls vuil of water werd aangetroffen in de af-
tapslang, controleer dan het luchtfilterele-
ment op overmatig vuil of beschadiging en
vervang het indien nodig.Vervangen van het luchtfilterelement en
filterelement van het secundaire luchtfil-
ter en reinigen van het filterelement van
het pre-luchtfilter
1. Zet de machine op de middenbok.
2. Verwijder de rubber pluggen.
3. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen.
1. Aftapslang luchtfilter
1
1. Rubber plug
1
UBX9D0D0.book Page 17 Tuesday, January 21, 2020 5:05 PM

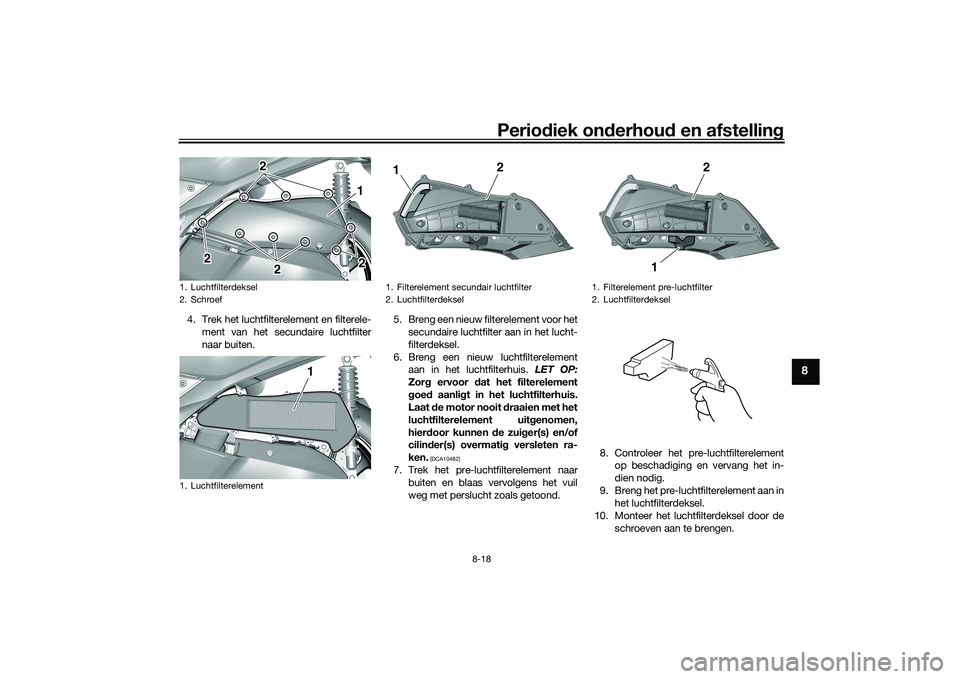

Periodiek onderhoud en afstelling
8-18
8
4. Trek het luchtfilterelement en filterele-
ment van het secundaire luchtfilter
naar buiten.5. Breng een nieuw filterelement voor het
secundaire luchtfilter aan in het lucht-
filterdeksel.
6. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis. LET OP:
Zorg ervoor dat het filterelement
goed aanligt in het luchtfilterhuis.
Laat de motor nooit draaien met het
luchtfilterelement uitgenomen,
hierdoor kunnen de zuiger(s) en/of
cilinder(s) overmatig versleten ra-
ken.
[DCA10482]
7. Trek het pre-luchtfilterelement naar
buiten en blaas vervolgens het vuil
weg met perslucht zoals getoond.8. Controleer het pre-luchtfilterelement
op beschadiging en vervang het in-
dien nodig.
9. Breng het pre-luchtfilterelement aan in
het luchtfilterdeksel.
10. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
1. Luchtfilterdeksel
2. Schroef
1. Luchtfilterelement
1
2
2 22
1
1. Filterelement secundair luchtfilter
2. Luchtfilterdeksel
2
1
1. Filterelement pre-luchtfilter
2. Luchtfilterdeksel
2
1
UBX9D0D0.book Page 18 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-19
8
OPMERKINGDe lange schroef moet worden aange-
bracht zoals getoond.11. Breng de rubber pluggen aan.
Reinigen van het luchtfilterelement in de
V-snaarbehuizing
1. Zet de machine op de middenbok.
2. Verwijder het luchtfilterdeksel. (Zie het
vorige gedeelte.)
3. Verwijder de schroeven van het deksel
van de V-snaarbehuizing.4. Verwijder de bouten van het luchtfil-
terhuis.
5. Til het luchtfilterhuis iets op, verwijder
de bedrading van de achterwielsensor
uit de houder en verwijder het deksel
van de V-snaarbehuizing.6. Verwijder het luchtfilterdeksel op de
V-snaarbehuizing door de bouten los
te halen.1. Lange schroef
1
1. Schroef
1. Bout
1
1
1
1. Bedrading achterwielsensor
2. Kabelhouder
1. Luchtfilterdeksel v-snaarbehuizing
2. Bout
1
2
2
2 21
UBX9D0D0.book Page 19 Tuesday, January 21, 2020 5:05 PM

Periodiek onderhoud en afstelling
8-20
8
7. Verwijder het luchtfilterelement en
blaas vervolgens het vuil weg met
perslucht vanaf de schone zijde zoals
getoond.
8. Controleer het luchtfilterelement in de
v-snaarbehuizing op beschadiging en
vervang indien nodig.9. Plaats het element in de V-snaarbe-
huizing.
10. Monteer het luchtfilterdeksel van de
V-snaarbehuizing door de bouten aan
te brengen.
11. Plaats de bedrading van de achter-
wielsensor in de houder bij de witte
markering op de draad zoals getoond.
12. Breng de bouten van het luchtfilter-
huis aan en zet de bouten dan vast
met het voorgeschreven aanhaalmo-
ment.13. Monteer het deksel van de V-snaarbe-
huizing door de schroeven aan te
brengen.
14. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.1. Luchtfilterelement in V-snaarbehuizing
1. Schone zijde
1
1
1. Bedrading achterwielsensor
2. Witte markering
3. Kabelhouder
Aanhaalmoment:
Bout:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
3
3
2
33
2
UBX9D0D0.book Page 20 Tuesday, January 21, 2020 5:05 PM

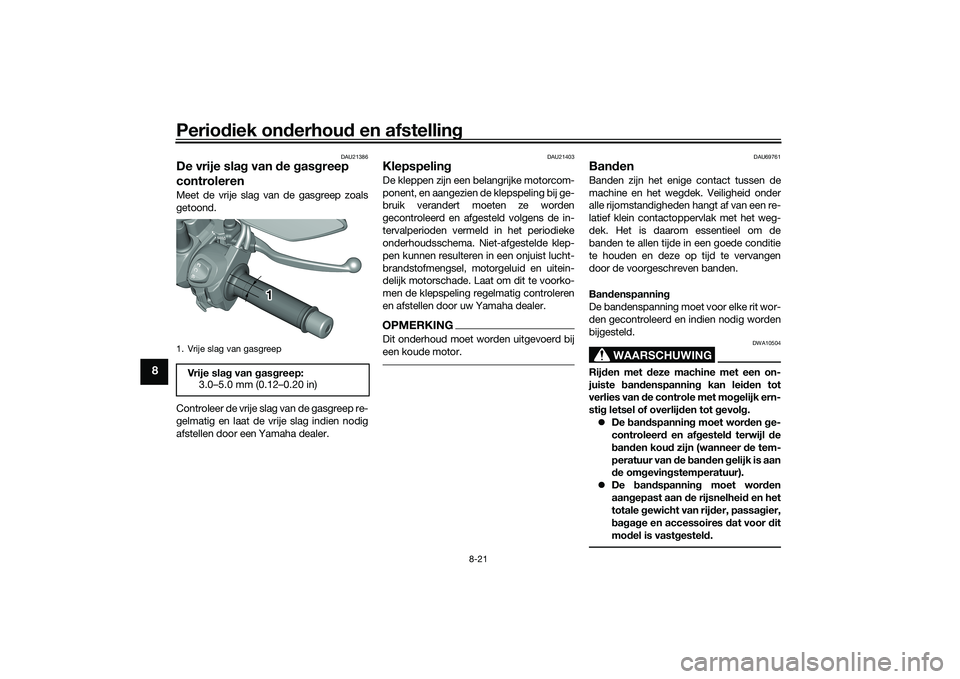

Periodiek onderhoud en afstelling
8-21
8
DAU21386
De vrije slag van de gasgreep
controlerenMeet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
DAU21403
KlepspelingDe kleppen zijn een belangrijke motorcom-
ponent, en aangezien de klepspeling bij ge-
bruik verandert moeten ze worden
gecontroleerd en afgesteld volgens de in-
tervalperioden vermeld in het periodieke
onderhoudsschema. Niet-afgestelde klep-
pen kunnen resulteren in een onjuist lucht-
brandstofmengsel, motorgeluid en uitein-
delijk motorschade. Laat om dit te voorko-
men de klepspeling regelmatig controleren
en afstellen door uw Yamaha dealer.OPMERKINGDit onderhoud moet worden uitgevoerd bij
een koude motor.
DAU69761
BandenBanden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.
zDe bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is aan
de omgevingstemperatuur).
zDe bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagag
e en accessoires dat voor dit
model is vastgesteld.
1. Vrije slag van gasgreepVrije slag van gasgreep:
3.0–5.0 mm (0.12–0.20 in)
1
UBX9D0D0.book Page 21 Tuesday, January 21, 2020 5:05 PM
